D 型（原 D A 1 型）卧 式 多 级 离 心 泵 （性能参数）
型号 级数 流量Q
扬程
（m） 转速
（r/min） 电机
功率
（KW） m3/h L/S
D-50 型 2 18 5 19 2900 2.2
3 18 5 28.5 2900 3
4 18 5 38 2900 4
5 18 5 47.5 2900 5.5
6 18 5 57 2900 5.5
7 18 5 66.5 2900 7.5
8 18 5 76 /2900 7.5
9 18 5 85.5 / 2900 | 上 7.5
10 18 5 95 290y 1 k 11
11 18 5 104.5, 2900 11
12 18 5 j114 . 、2900^^^ 11
D-80 型 2 32.4 9 22.7 . 2900 3
3 32.4 9 » 3 34.0^F " j9lr_ 2900_ 5.5
4 32.4 9 j 45.4 - —2900 7.5
5 _32.4k 9 /56.75 2900 7.5
6 /32.4 9 - 68.1 . 2900 11
_ 7_ 32.4 限 |79.45_ 2900 15
8 32.4 9 90.8 2900 15
9? 32.4 9 102.15 2900 15
10 32.4 9 113.5 2900 18.5
1MM11r 32.4 9 124.85 2900 18.5
k 12 32.4 9 136.2 2900 18.5
2 一/ 54 15 35.4 2900 11
3 54 15 52.8 2900 15
4 54 15 70.4 2900 18.5
5 54 15 88 2900 22
6 54 15 105.6 2900 30
7 54 15 123.2 2900 37
8 54 15 140.8 2900 37
9 54 15 158.4 2900 45

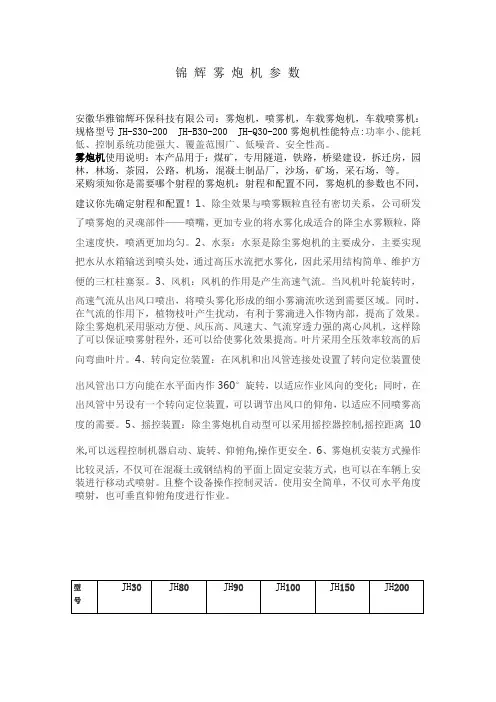

锦 辉 雾 炮 机 参 数
安徽华雅锦辉环保科技有限公司：雾炮机，喷雾机，车载雾炮机，车载喷雾机：
规格型号JH-S30-200 JH-B30-200 JH-Q30-200雾炮机性能特点:功率小、能耗低、控制系统功能强大、覆盖范围广、低噪音、安全性高。
雾炮机使用说明：本产品用于：煤矿，专用隧道，铁路，桥梁建设，拆迁房，园林，林场，茶园，公路，机场，混凝土制品厂，沙场，矿场，采石场，等。
采购须知你是需要哪个射程的雾炮机：射程和配置不同，雾炮机的参数也不同，建议你先确定射程和配置！1、除尘效果与喷雾颗粒直径有密切关系，公司研发了喷雾炮的灵魂部件——喷嘴，更加专业的将水雾化成适合的降尘水雾颗粒，降尘速度快，喷洒更加均匀。2、水泵：水泵是除尘雾炮机的主要成分，主要实现把水从水箱输送到喷头处，通过高压水流把水雾化，因此采用结构简单、维护方便的三杠柱塞泵。3、风机：风机的作用是产生高速气流。当风机叶轮旋转时，高速气流从出风口喷出，将喷头雾化形成的细小雾滴流吹送到需要区域。同时，在气流的作用下，植物枝叶产生扰动，有利于雾滴进入作物内部，提高了效果。除尘雾炮机采用驱动方便、风压高、风速大、气流穿透力强的离心风机，这样除了可以保证喷雾射程外，还可以给使雾化效果提高。叶片采用全压效率较高的后向弯曲叶片。4、转向定位装置：在风机和出风管连接处设置了转向定位装置使出风管出口方向能在水平面内作360°旋转，以适应作业风向的变化；同时，在出风管中另设有一个转向定位装置，可以调节出风口的仰角，以适应不同喷雾高度的需要。5、摇控装置：除尘雾炮机自动型可以采用摇控器控制,摇控距离10米,可以远程控制机器启动、旋转、仰俯角,操作更安全。6、雾炮机安装方式操作比较灵活，不仅可在混凝土或钢结构的平面上固定安装方式，也可以在车辆上安装进行移动式喷射。且整个设备操作控制灵活。使用安全简单，不仅可水平角度喷射，也可垂直仰俯角度进行作业。

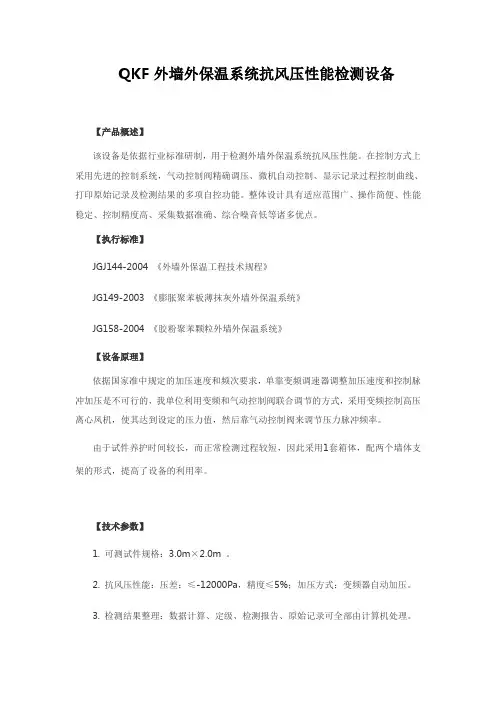

QKF外墙外保温系统抗风压性能检测设备
【产品概述】
该设备是依据行业标准研制，用于检测外墙外保温系统抗风压性能。在控制方式上采用先进的控制系统，气动控制阀精确调压、微机自动控制、显示记录过程控制曲线、打印原始记录及检测结果的多项自控功能。整体设计具有适应范围广、操作简便、性能稳定、控制精度高、采集数据准确、综合噪音低等诸多优点。
【执行标准】
JGJ144-2004 《外墙外保温工程技术规程》
JG149-2003 《膨胀聚苯板薄抹灰外墙外保温系统》
JG158-2004 《胶粉聚苯颗粒外墙外保温系统》
【设备原理】
依据国家准中规定的加压速度和频次要求，单靠变频调速器调整加压速度和控制脉冲加压是不可行的，我单位利用变频和气动控制阀联合调节的方式，采用变频控制高压离心风机，使其达到设定的压力值，然后靠气动控制阀来调节压力脉冲频率。
由于试件养护时间较长，而正常检测过程较短，因此采用1套箱体，配两个墙体支架的形式，提高了设备的利用率。
【技术参数】
1. 可测试件规格：3.0m×2.0m 。
2. 抗风压性能：压差：≤-12000Pa，精度≤5%；加压方式：变频器自动加压。 3. 检测结果整理：数据计算、定级、检测报告、原始记录可全部由计算机处理。
4. 压力脉冲过程时间控制偏差：升压：0.7~1.0s，持续：2~4s 降压：≥4s，间歇：≥3s。
5. 循环次数：可设定，频次控制准确度100%。
6. 供电要求：AC380V 30kW。
7. 静压箱外形尺寸：长3400×宽700×高2800 mm。
8. 试件架的移动分为两种方式：轨道式、天车式；
9. 轨道式可以同时试验两个试件，另外两个试件进行养护；
10. 天车式可以同时安装两个试件，另外多个试件进行养护。
【实验室空间】
1. 试验室：长6000×宽7000×高4000mm；
2. 试验室温度在10°C ~25°C 湿度大于50％。
4-72系列风机样本
4-72 B4-72
- 1 - 用 途
4-72 型离心通风机主要用途是为一般工厂及大型建筑物的室内通风换气或输送空气及其它不自燃、不易爆、不挥发、对人体无害、对钢材无腐蚀性气体；B4-72 型离心通风机可排送易燃、易挥发性气体；F4-72性离心通风机主要用于输送腐蚀性气体。但4-72、B4-72、F4-72离心通风机输送的气体均不得含粘性物质，所含尘土及硬质颗粒物不大于150mg/m3，气体温度不得超过80℃。
B4-72型风机的性能与选用件及地基尺寸与4-72型一致，可按其样本选择。该风机结构基本与4-72型相同，№2.8A~6A采用B35型法兰盘与底脚的电动机，№6~12C、D电动机选用表中与Y系列相对应的YB系列，安装方式为B3。
F4-72型离心通风机采用不锈钢、玻璃或其他耐腐蚀材料制造，其性能和地基尺寸与4-72型离心通风机相同。
4-72型离心通风机在我国是使用最早的风机，然而也是使用最普遍的风机，从高层建筑
- 2 - 带地下铁道，从锅炉鼓风到厂房换气，从北部边疆到南海之滨，从西部高原到东部边陲，4-72型风机随处可见。
型 式
从电机一端正式，凡叶片按顺时针方向旋转者称“右旋风机”，以“右”表示，反之则称之为“左旋风机”，以“左”表示。
风机的出口位置以机壳的出风口角度表示，4-72型风机№2.8~6在出厂时均做成一种型式，使用单位根据要求再安装成所需要的位置，订货时无须注明。其中：№2.8出风口位置调整范围是0°~225°，间隔是45°；№3.2~6出风口调整范围是0°~225°，间隔是22.5°；№8~12出风口调整范围是0°~225°，间隔是45°；№16、20出风口角度制成固定的三种0°、90°、180°，不能调整，订货时需注明。
风机传动方式有A、B、C、D四种：4-72型风机中，№2.8~5采用A式传动，№6既有A式传动又有C式传动，№8~12采用C、D两种传动方式，№16~20采用B式传动。
