机械设计基础第五版教学设计 (2)

《机械设计基础》教案由于两相对运动表面的加工不平度,轴的刚性及轴承与轴颈的几何形状误差的限制，hmin不能无限缩小,因而提出了许用油膜厚度 [h]的问题。

为了工作可靠,必须满足式(12-25)。

④学习轴承的热平衡计算这部分内容要注意以下几个问题：a) 首先要搞清为什么要进行热平衡计算；其次,再搞清楚为什么热平衡计算最后归结为控制其泊的入口温度,即应满足35°≤ti≤40℃。

b)在式(12-28)中,轴承的耗油量系数也是一个无量纲量。

由于计算单位时间内的耗油量很复杂,精确计算耗油量应包含三个部分,即承载区的油泄流量,非承载区的油泄流量以及油沟处的油泄流量。

故在轴承设计中往往采用大量分析计算作出了不同B/d时的Q?VBd曲线,学习时应注意B/d、χ耗油量系数与B/d某的关系,并对曲线的变化形态作出物理解释。

c)在式(12-28)中,有关轴承中的摩擦系数计算公式的推导,请参阅濮良贵主编《机械设计》第五版中304页。

⑤学习参数选择这一部分内容时,主要应理解宽径比B/d、相对间隙ψ和粘度对轴承工作性能的影响,并掌握其选择原则。

6)§12-8简介了无润滑轴承、多油模轴承及液体静压滑动轴承等。

教学时应注意如下几点:①无润滑轴承大多采用各种工程塑料制造,应了解这些材料的性能及特点。

主要设计参数的选择原则和承载能力的简化估算方法。

②多油模轴承的类型、结构特点及工作原理。

③液体静压轴承的承载原理及特点(包括定量供油和定压供油)。

要了解多油腔静压轴承的工作原理。

对于节流器,重点在于搞清节流器的作用。

教材中虽然仅介绍了毛细管节流器的结构简图,但其它型式的节流器,如小孔节流器、滑阀节流器、薄膜反馈节流器等，不难从有关阐述静压技术的书籍中查到。

三、本章教学工作的组织及学时分配本章的教学内容安排4个学时。

以多媒体手段介绍结构图，以板书推导和实物共同完成该章的教学任务。

第十三章滚动轴承一、本章主要内容、特点及学习要求1.本章主要内容为滚动轴承的选择和轴承装臵的设计。

机械设计基础第五版课程设计1. 摘要本文档是机械设计基础第五版课程设计的报告，主要包括了设计思路、设计流程、实验结果以及讨论等内容。

本课程设计旨在通过对机械设计的基础知识进行实践应用，培养学生的机械设计能力。

2. 设计思路本课程设计的设计思路是针对经典的机构设计问题进行实践应用，旨在提高学生的机构解决问题能力和工程实践能力。

设计流程为分析问题、确定设计方向、计算确定参数、绘制图纸、制作样品、试验测试等。

设计过程中需要学生利用课堂学习到的知识，如力学、机构学、工程制图等知识，为此需要学生具备一定的理论基础。

同时，为了保证设计过程的有效性和可操作性，我们还需要学生具备一定的实践经验，如使用CAD软件、机械加工工艺等知识。

3. 设计流程3.1 分析问题首先，我们需要分析给定的机构问题，确定设计要求和设计目标。

我们需要了解机构的类型、作用、运动学方程等内容，并结合实际应用需求，确定设计方向和设计参数。

3.2 确定设计方向根据问题分析，我们需要确定设计方向，如机构类型、传动方式等。

同时我们还需要优化机构结构，考虑机构的稳定性、负载能力、寿命等因素。

在问题分析阶段，我们通常需要进行大量的计算，绘制传动图等工作，为后续的设计工作打下基础。

3.3 计算确定参数在确定机构类型和传动方式后，我们需要计算机构的参数，如长度、宽度、传动比、功率等。

这些参数的计算需要基于力学原理以及机构学原理，需要学生对这些原理有深入的理解。

在设计过程中，我们通常会使用CAD软件或MATLAB等工具来协助计算，提高效率和准确性。

3.4 绘制图纸在确定参数后，我们需要根据计算结果绘制机构的图纸，包括零件图、总装图、配合表等内容。

图纸的绘制需要学生熟悉工程制图标准和CAD软件等工具，保证图纸的准确性和可读性。

3.5 制作样品根据绘制的图纸，我们需要制作机构的样品，实现机构的组装与测试。

样品的制作需要学生具备机械加工技能和工具，如车床、钳工工具等。

绪 论目的要求:了解机械设计基础课程研究对象及学习要求重点难点：重点：课程学习要求 难点：课程学习要求计划学时：2绪 论第一节 本课程研究的对象和内容本课程研究对象：机 械（机器与机构的总称 机器的定义：执行机械运动的装置 机器的分类 机器主体部分由机构组成 曲柄滑块机构:活塞的往复运动通过连杆转变为曲轴连续转动 凸轮机构:凸轮和顶杆用来启闭进气阀和排气阀； 齿轮机构:两个齿轮保证进、排气阀与活塞之间形成协调动作； 机械是机器和机构的总称第二节 本课程在教学中的地位 一、本课程的特点 是工程制图、工程材料及机械制造基础、理论力学，材料力学、金工实习等理论知识和实践技能的综合运用，同 时，为后续课程的学习打下基础 机构的分类 通用机构 专用机构 用途广泛，如齿轮机构、连杆机构等 只能用于特定场合，如钟表的发条机构 机械原理 机械设计 ：研究机器、机构运动原理：研究组成机器、机构的零件设计原理 设计基础 机械机器 工作机 原动机 将其他形式的能量转化为机械能的机器 利用机械能去变换或传递能量、物料、信息的机器 机器的功能组成 动力部分 传动部分 控制部分 执行部分 6 5 4 3 8 7 1 2 9 10通过本课程的学习，可以培养大家初步具备运用手册设计简单机械设备的能力，为今后操作、维护、管理、革新工程机械设备创造条件三、怎样学好本课程1.重思考，常想几个问题：A.什么样子B.怎么运动C.工作原理、方式D.现实生活中的实际例子2.会查表、会用工具书3.不注重公式的记忆——哪些公式要记忆，会在课堂上和考试前提醒4.多看一些设计方面的书，如工业设计、机械优化设计等5.一定要会几个设计软件二维的：AUTOCAD 三维的：Pro/E、UG等。

2. 按给定连杆位置设计四杆机构 2.1 给定三个位置已知：连杆上三活动铰链的中心B、C及其在运动过程中的两个位置B1C1、B2C2 ， B3C3设计四杆机构。

2013-7-29 46 昆明理工大学现代教育技术中心
1 刚体作连杆，问题讨论选定其上二连杆尺寸确定后有唯一解；活动铰链，即定连杆长二位置设计， lBC，定比例无穷解，可添尺作图；加其它条件，如机构尺寸．传动角大小．有无曲柄等。

C1 I B1 B
2 B
3 II C2 III C3 2 活动铰链相四个位置设计， BC不能任意选对于固定铰定。

但总可以链的运动轨在连杆上找到迹为圆；一些点，其四 3 用三点定心个位置在同一法确定二固圆上，涉及布定铰链D,C。

尔梅斯特理论。

A 2013-7-29 D
4 计算待求杆长五个位置设计，可能有解，
可能无解，一般不用。

lAD=AD· l m; 昆明理工大学现代教育技术中心
本章作业 2013-7-29 48 昆明理工大学现代教育技术中心。

前言机械设计基础课程是高等工科学校近机类、非机类专业开设的一门技术基础课。

杨可桢、程光蕴主编的《机械设计基础》, 因其内容精炼、深度适中、重点突出、知识面宽而被众多高等学校作为主要教材在教学中采用。

本书是根据原国家教委颁布的“高等工业学校机械设计基础课程基本要求”, 汇集了编者多年来的教学经验, 在深刻理解机械设计基础课程内容的基础上编写而成的, 是杨可桢、程光蕴主编《机械设计基础》的配套辅导书, 章节顺序和内容体系与教材完全一致, 并涵盖了国内同类教材的重点内容。

本书特点:1 .明确每章的教学基本要求和重点教学内容。

重点介绍基本概念、基本理论、基本分析方法和设计方法。

2 . 建立明晰的知识结构框架。

3 . 考点及经典题型精解。

介绍考点的具体内容,并详尽剖析, 总结解题规律、解题思路、解题技巧。

4 . 详细的课后习题解答。

5 . 自测试题及答案符合考点精神, 便于学习总结和自我检验。

书后附有模拟试题五套。

参加本书编写工作的有: 西安电子科技大学李团结( 第1 , 14章)、西安石油大学秦彦斌(第3 章) 、西安石油大学陆品( 第13章)、西安建筑科技大学史丽晨(第2 , 5 , 7 , 8 , 12 章)、西安建筑科技大学郭瑞峰(第4 , 6 , 9 , 10 , 11 , 15 , 16 , 17 , 18 章及模拟试题)。

全书由郭瑞峰、史丽晨主编。

本书可作为近机类、非机类大学生学习《机械设计基础》课程的参考书, 也可供电大、职大、函大、夜大等相关专业的学生学习使用, 也可作为考研辅导书, 还可供有关教师及工程技术人员参考。

由于编者水平有限, 书中难免有谬误和不妥之处, 敬请读者批评指正。

编者2005 年8 月于西安2 机械设计基础导教·导学·导考目录第1 章平面机构的自由度和速度分析⋯⋯⋯⋯⋯⋯11 .1 重点内容提要⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1 1 .2 重点知识结构图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6 1 .3 考点及常见题型精解⋯⋯⋯⋯⋯⋯⋯⋯⋯61 .4 课后习题详解⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯111 .5 学习效果测试题及答案⋯⋯⋯⋯⋯⋯⋯⋯16第2 章平面连杆机构⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯202 .1 重点内容提要⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯202 .2 重点知识结构图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯262 .3 考点及常见题型精解⋯⋯⋯⋯⋯⋯⋯⋯⋯272 .4 课后习题详解⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯322 .5 学习效果测试题及答案⋯⋯⋯⋯⋯⋯⋯⋯42第3 章凸轮机构⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯503 .1 重点内容提要⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯503 .2 重点知识结构图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯573 .3 考点及常见题型精解⋯⋯⋯⋯⋯⋯⋯⋯⋯583 .4 课后习题详解⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯673 .5 学习效果测试题及答案⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯79 第4 章齿轮机构⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯844 .1 重点内容提要⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯844 .2 重点知识结构图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯934 .3 考点及常见题型精解⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯95 4 .4 课后习题详解⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1014 .5 学习效果测试题及答案⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯108第5 章轮系⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1115 .1 重点内容提要⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1115 .2 重点知识结构图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1145 .3 考点及常见题型精解⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1155 .4 课后习题详解⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1185 .5 学习效果测试题及答案⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯131第6 章间歇运动机构⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1376 .1 重点内容提要⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1376 .2 重点知识结构图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1406 .3 考点及常见题型精解⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1406 .4 课后习题详解⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1426 .5 学习效果测试题及答案⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯144第7 章机械运转速度波动的调节⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯146 7 .1 重点内容提要⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1467 .2 重点知识结构图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1497 .3 考点及常见题型精解⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1497 .4 课后习题详解⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯153Ⅱ机械设计基础导教·导学·导考7 .5 学习效果测试题及答案⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯161第8 章回转件的平衡⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1658 .1 重点内容提要⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1658 .2 重点知识结构图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1688 .3 考点及常见题型精解⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯168 8 .4 课后习题详解⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1728 .5 学习效果测试题及答案⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯183 第9 章机械零件设计概论⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯187 9 .1 重点内容提要⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1879 .2 重点知识结构图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1949 .3 考点及常见题型精解⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯195 9 .4 课后习题详解⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1969 .5 学习效果测试题及答案⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯206 第10 章联接⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯20910 .1 重点内容提要⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯20910 .2 重点知识结构图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯21710 .3 考点及常见题型精解⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯218 10 .4 课后习题详解⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯22410 .5 学习效果测试题及答案⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯240 第11 章齿轮传动⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯24311 .1 重点内容提要⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯24311 .2 重点知识结构图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯25411 .3 考点及常见题型精解⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯25511 .4 课后习题详解⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯258目录Ⅲ11 .5 学习效果测试题及答案⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯274第12 章蜗杆传动⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯27712 .1 重点内容提要⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯27712 .2 重点知识结构图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯28112 .3 考点及常见题型精解⋯ .⋯ .⋯ .⋯ .⋯ .⋯ .⋯282 12 .4 课后习题详解⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯28612 .5 学习效果测试题及答案⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯293第13 章带传动和链传动⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯29713 .1 重点内容提要⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯29713 .2 重点知识结构图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯30613 .3 考点及常见题型精解⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯30713 .4 课后习题详解⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯31613 .5 学习效果测试题及答案⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯324第14 章轴⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯32914 .1 重点内容提要⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯32914 .2 重点知识结构图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯33314 .3 考点及常见题型精解⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯33414 .4 课后习题详解⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯33814 .5 学习效果测试题及答案⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯347第15 章滑动轴承⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯35015 .1 重点内容提要⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯35015 .2 重点知识结构图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯35615 .3 考点及常见题型精解⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯35715 .4 课后习题详解⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯359Ⅳ机械设计基础导教·导学·导考15 .5 学习效果测试题及答案⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯361第16 章滚动轴承⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯36316 .1 重点内容提要⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯36316 .2 重点知识结构图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯37216 .3 考点及常见题型精解⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯37316 .4 课后习题详解⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯37916 .5 学习效果测试题及答案⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯386第17 章联轴器、离合器和制动器⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯390 17 .1 重点内容提要⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯39017 .2 重点知识结构图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯39217 .3 考点及常见题型精解⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯39317 .4 课后习题详解⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯39617 .5 学习效果测试题及答案⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯400第18 章弹簧⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯40318 .1 重点内容提要⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯40318 .2 重点知识结构图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯40818 .3 考点及常见题型精解⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯40918 .4 课后习题详解⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯41118 .5 学习效果测试题及答案⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯418附录模拟试题及参考解答⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯420附录A 模拟试题⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯420附录B 模拟试题参考解答⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯439参考文献⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯449目录Ⅴ第1 章平面机构的自由度和速度分析1. 1 重点内容提要1 .1 .1 教学基本要求( 1) 掌握运动副的概念及其分类。

机械设计基础（第五版）课后习题答案(完整版)杨可竺、程光蕴、李仲生主编1-1至1-4解机构运动简图如下图所示。

图 1.11 题1-1解图图1.12 题1-2解图图1.13 题1-3解图图1.14 题1-4解图1-5 解1-6 解1-7 解1-8 解1-9 解1-10 解1-11 解1-12 解1-13解该导杆机构的全部瞬心如图所示，构件1、3的角速比为：1-14解该正切机构的全部瞬心如图所示，构件3的速度为：，方向垂直向上。

1-15解要求轮1与轮2的角速度之比，首先确定轮1、轮2和机架4三个构件的三个瞬心，即，和，如图所示。

则：，轮2与轮1的转向相反。

1-16解（1）图a中的构件组合的自由度为：自由度为零，为一刚性桁架，所以构件之间不能产生相对运动。

（2）图b中的CD 杆是虚约束，去掉与否不影响机构的运动。

故图b中机构的自由度为：所以构件之间能产生相对运动。

题2-1答: a ），且最短杆为机架，因此是双曲柄机构。

b ），且最短杆的邻边为机架，因此是曲柄摇杆机构。

c ），不满足杆长条件，因此是双摇杆机构。

d ），且最短杆的对边为机架，因此是双摇杆机构。

题2-2解: 要想成为转动导杆机构，则要求与均为周转副。

（ 1 ）当为周转副时，要求能通过两次与机架共线的位置。

见图2-15 中位置和。

在中，直角边小于斜边，故有：（极限情况取等号）；在中，直角边小于斜边，故有：（极限情况取等号）。

综合这二者，要求即可。

（ 2 ）当为周转副时，要求能通过两次与机架共线的位置。

见图2-15 中位置和。

在位置时，从线段来看，要能绕过点要求：（极限情况取等号）；在位置时，因为导杆是无限长的，故没有过多条件限制。

（ 3 ）综合（1 ）、（2 ）两点可知，图示偏置导杆机构成为转动导杆机构的条件是：题2-3 见图 2.16 。

图 2.16题2-4解: （1 ）由公式，并带入已知数据列方程有：因此空回行程所需时间；（ 2 ）因为曲柄空回行程用时，转过的角度为，因此其转速为：转/ 分钟题2-5解: （1 ）由题意踏板在水平位置上下摆动，就是曲柄摇杆机构中摇杆的极限位置，此时曲柄与连杆处于两次共线位置。

机械设计课程设计 第5版一、课程目标知识目标：1. 掌握机械设计的基本原理，理解机械结构的设计过程和评价标准。

2. 学会运用力学知识进行机械零件的强度、刚度和稳定性计算。

3. 了解并掌握机械设计中常用的材料、公差配合及表面质量要求。

技能目标：1. 能够运用CAD软件进行机械零件的二维和三维设计。

2. 培养学生运用文献资料、手册进行机械设计的能力。

3. 提高学生团队协作、沟通表达和解决问题的能力。

情感态度价值观目标：1. 培养学生热爱机械设计，关注机械行业发展，树立工程伦理意识。

2. 培养学生严谨、细致、负责的工作态度，养成良好的工程素养。

3. 增强学生的创新意识，激发学生主动探索、勇于实践的精神。

分析课程性质、学生特点和教学要求，本课程目标旨在使学生在掌握机械设计基本知识的基础上，提高实际操作能力和团队协作能力。

通过本课程的学习，学生能够独立完成简单的机械设计任务，为今后从事相关工作奠定基础。

同时，注重培养学生的工程伦理意识和创新精神，使学生在面对复杂工程问题时，能够运用所学知识进行分析、解决。

二、教学内容本章节教学内容主要包括以下几部分：1. 机械设计基本原理：介绍机械设计的基本概念、设计过程和评价标准，以教材第1章为基础，帮助学生建立机械设计的整体框架。

2. 机械零件强度计算：讲解力学在机械设计中的应用，重点学习强度、刚度和稳定性计算方法，对应教材第2章和第3章。

3. 常用材料及公差配合：介绍机械设计中常用的材料性能、选用原则以及公差配合和表面质量要求，以教材第4章为参考。

4. 机械零件设计：学习各类机械零件的设计方法，如轴、齿轮、轴承、联轴器等，结合教材第5章和第6章进行讲解。

5. CAD软件应用：教授CAD软件在机械设计中的应用，使学生掌握二维和三维设计方法，对应教材第7章。

6. 机械设计实例分析：分析典型机械设计案例，提高学生实际操作能力和问题解决能力，以教材第8章为例。

7. 机械设计课程设计实践：组织学生进行课程设计，培养团队协作能力和工程实践能力，结合教材第9章进行。

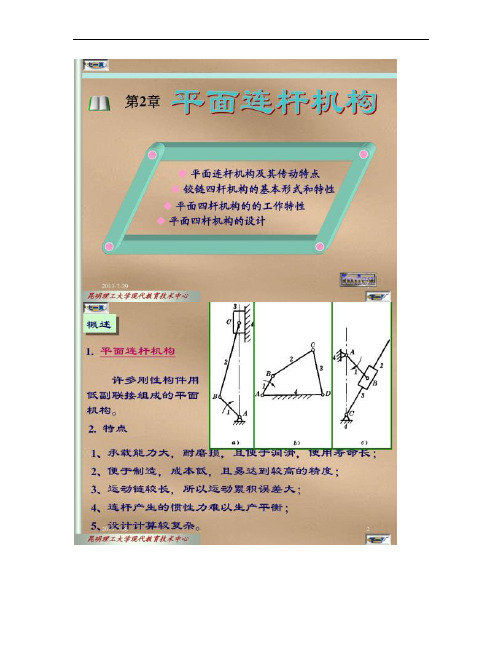

授课内容：第2章 平面四杆机构目的要求:了解铰链四杆机构的基本型式和特性、铰链四杆机构有整转副的条件重点难点：重点：平面四杆机构的基本特性 难点：平面四杆机构的基本特性 计划学时：2第一节 铰链四杆机构的基本型式和特性1）曲柄摇杆机构:两连架杆中，一个为曲柄，而另一个为摇杆。

2）双曲柄机构 两连架杆均为曲柄。

3）双摇杆机构 两连架杆均为摇杆。

急回特性v 1 =C 1C 2/t 1 v 2 =C 1C 2/t 2 ϕ1=180°+θ, ϕ2=180°-θ ∵ ϕ1>ϕ2 , ∴ t 1>t 2 , v 1<v 2行程速比系数K = 输出件空回行程的平均速度 输出件工作行程的平均速度θ=180°（K-1）/（K+1）机构的死点位置摇杆为主动件，且连杆与曲柄两次共线时，有:γ＝0连架杆连杆连架杆机架摆角 θψ C 1C 2DAB 1B 2Bϕ1Cωϕ2极位夹角此时机构不能运动，称此位置为：“死点”避免措施：两组机构错开排列，如火车轮机构;靠飞轮的惯性第二节 铰链四杆机构有整转副的条件平面四杆机构具有整转副可能存在曲柄整转副存在的条件最长杆与最短杆的长度之和应≤其他两杆长度之和整转副是由最短杆（曲柄）与其邻边组成的当满足杆长条件时，说明存在整转副，当选择不同的构件作为机架时，可得不同的机构。

如 曲柄摇杆1 、曲柄摇杆2 、双曲柄、 双摇杆机构F’’’’ B CA BE FD CGA B CDl 1l 2 l 3 l 4授课内容：第2章平面四杆机构（§2.3—§2.4）目的要求:了解铰链四杆机构的基本型式和特性、铰链四杆机构有整转副的条件重点难点：重点：平面四杆机构的基本特性难点：平面四杆机构的基本特性计划学时：22.3 铰链四杆机构的演化通过前面的学习，我们知道在铰链四杆机构中，可根据两连架杆是曲柄还是摇杆，把铰链四杆机构分为三种基本形式——曲柄摇杆机构、双曲柄机构、双摇杆机构，而后两种可视为曲柄摇杆机构取不同构件作为机架的演变。
