高压断路器的用处和类型

一，高压断路器的作用：高压断路器是发电厂、变电所及电力系统中最重要的控制和保护设备，它的作用是：(1)控制作用。

根据电力系统运行的需要，将部分或全部电气设备，以及部分或全部线路投人或退出运行。

(2)保护作用。

当电力系统某一部分发生故障时，它和保护装置、自动装置相配合，将该故障部分从系统中迅速切除，减少停电范围，防止事故扩大，保护系统中各类电气设备不受损坏，保证系统无故障部分安全运行。

二，高压断路器的结构及其工作原理：高压断路器的主要结构大体分为:导流部分，灭弧部分，绝缘部分，操作机构部分。

高压开关的主要类型按灭弧介质分为:油断路器，空气断路器，真空断路器，六氟化硫断路器，固体产气断路器，磁吹断路器。

按操作性质可分为:电动机构，气动机构，液压机构，弹簧储能机构，手动机构。

(1)油断路器。

利用变压器油作为灭弧介质，分多油和少油两种类型。

(2)六氟化硫断路器。

采用惰性气体六氟化硫来灭弧，并利用它所具有的很高的绝缘性能来增强触头间的绝缘。

(3)真空断路器。

触头密封在高真空的灭弧室内，利用真空的高绝缘性能来灭弧。

(4)空气断路器。

利用高速流动的压缩空气来灭弧。

(5)固体产气断路器。

利用固体产气物质在电弧高温作用下分解出来的气体来灭弧。

(6)磁吹断路器。

断路时，利用本身流过的大电流产生的电磁力将电弧迅速拉长而吸人磁性灭弧室内冷却熄灭。

三，高压断路器的试验：高压断路器的试验类别主要分为:设备交接试验，大修后试验，预防性试验，专项鉴定试验。

主要试验项目为:绝缘电阻测定、测量导管的介质损失率、油试验、交流耐压试验、回路直流电阻测定等项目。

具体项目及要求按《电气设备交接预防性试验规定》确定。

①—产品字母代号，用下列字母表示：S—少油断路器；D—多油断路器；K—空气断路器；L—六氟化硫断路器；Z—真空断路器；Q—产气断路器；C—磁吹断路器。

②—装置地点代号；N—户内，W—户外。

③—设计系列顺序号；以数字1、2、3……表示。

高压断路器的分类高压断路器是一种用于控制和保护电力系统的关键设备，它能够在电路中断或发生故障时快速切断电流，以避免电力设备受到过载或短路等电力故障的损坏。

根据不同的工作原理和结构特点，高压断路器可以分为多种分类。

一、按照工作原理分类1. 空气断路器空气断路器是最早出现的一种高压断路器类型。

它利用高速运动的气体将电弧迅速熄灭，以切断电流。

空气断路器具有可靠性高、维护简单等优点，但由于其熄弧过程中会产生大量的噪音和污染物，因此在现代电力系统中已逐渐被其他类型的断路器所取代。

2. 油浸断路器油浸断路器是一种将电弧熄灭过程中产生的能量通过油介质吸收和散热的断路器。

它具有熄弧稳定、绝缘性能好等优点，广泛应用于大型电力变电站和工矿企业的电力系统中。

但由于油浸断路器需要维护油介质的质量和温度，使得其运行成本较高。

3. 气体断路器气体断路器是一种利用高压气体将电弧迅速熄灭的断路器。

与空气断路器相比，气体断路器采用了特殊的气体介质，如SF6（六氟化硫）等，使得其熄弧过程更加稳定和可靠。

气体断路器具有体积小、重量轻、绝缘性能好等优点，广泛应用于中小型变电站和工矿企业的电力系统中。

二、按照结构分类1. 普通型断路器普通型断路器是一种结构简单、操作方便的断路器。

它通常由一个固定触头和一个活动触头组成，通过手动或电动机构来控制断路器的开合。

普通型断路器适用于小型电力系统和低压电路的控制和保护。

2. 真空断路器真空断路器是一种利用真空介质来熄灭电弧的断路器。

真空断路器由真空瓶、固定触头和活动触头等部分组成。

由于真空介质具有良好的绝缘性能和熄弧能力，真空断路器具有体积小、重量轻、操作可靠等优点，广泛应用于中小型变电站和工矿企业的电力系统中。

3. 气体绝缘金属封闭型断路器（GIS）气体绝缘金属封闭型断路器是一种将断路器和电力设备封装在金属外壳中的断路器。

它采用了气体介质和金属外壳来实现电气隔离和绝缘，具有体积小、绝缘性能好等优点。

高压断路器的分类高压断路器是一种用于控制和保护电力系统中的电气设备的开关设备。

根据其不同的分类标准，高压断路器可以分为多种类型。

本文将从不同的角度对高压断路器进行分类和介绍。

一、按照使用场合分类1.户内高压断路器：主要安装在变电站、配电室等室内场所，用于控制和保护电力系统的设备。

它们通常具有小型、结构紧凑、操作方便等特点。

2.户外高压断路器：主要安装在户外的电力设施中，如电力输电线路、变电站等。

户外高压断路器通常具有防水、防尘、耐候性强等特点，以适应恶劣的环境条件。

二、按照断路器的工作原理分类1.空气断路器：空气断路器是利用气体的电气特性来实现开断和合闸操作的断路器。

它们通常具有结构简单、可靠性高的优点，但其断路能力较低。

2.油浸断路器：油浸断路器是将断路器内部的电极和熔断器浸泡在绝缘油中，通过油的绝缘性能来实现断路和合闸操作的断路器。

油浸断路器具有良好的断路能力和绝缘性能，但需要定期更换绝缘油。

3.真空断路器：真空断路器是利用真空中的高绝缘性能来实现断路和合闸操作的断路器。

真空断路器具有良好的断路能力、可靠性高、使用寿命长等优点，成为现代电力系统中使用最广泛的断路器之一。

4.气体断路器：气体断路器是利用高压气体的电气特性来实现断路和合闸操作的断路器。

它们通常具有断路能力高、可靠性好、使用寿命长等特点。

三、按照断路器的额定电压分类1.低压断路器：额定电压在1000V以下的断路器被称为低压断路器，主要用于低压电力系统中。

2.中压断路器：额定电压在1000V至35kV之间的断路器被称为中压断路器，主要用于中压电力系统中。

3.高压断路器：额定电压在35kV以上的断路器被称为高压断路器，主要用于高压电力系统中。

四、按照断路器的断路方式分类1.常规断路器：常规断路器是指通过机械操作来实现断路和合闸操作的断路器。

它们通常具有操作简单、成本低的优点，但断路速度较慢。

2.快速断路器：快速断路器采用电磁驱动或液压驱动等方式，能够实现快速断路和合闸操作。

高压真空断路器的作用高压真空断路器是一种用于电力系统中的保护设备，其主要作用是在电路中断开电流，以保护电力设备和人员的安全。

下面将从原理、分类、应用等方面详细介绍高压真空断路器的作用。

一、原理高压真空断路器是一种利用真空介质来隔离电路的断路器。

其原理是在真空环境中，电极之间的电弧会迅速熄灭，从而实现电路的断开。

与传统的空气断路器相比，高压真空断路器具有更高的断电能力和更长的使用寿命。

二、分类根据其结构和用途，高压真空断路器可以分为室内型和室外型两种。

室内型主要用于电力系统中的配电室和变电站等室内场所，而室外型则主要用于电力系统中的户外场所，如电力输电线路和变电站等。

三、应用高压真空断路器广泛应用于电力系统中的各个环节，如输电线路、变电站、配电室等。

其主要作用是在电路中断开电流，以保护电力设备和人员的安全。

在电力系统中，高压真空断路器通常与其他保护设备配合使用，如避雷器、隔离开关等，以实现对电力系统的全面保护。

四、优点高压真空断路器具有以下优点：1. 高断电能力：高压真空断路器能够承受高电压和大电流，具有较高的断电能力。

2. 长寿命：高压真空断路器的电极和真空瓶等部件采用特殊材料制造，具有较长的使用寿命。

3. 可靠性高：高压真空断路器采用真空介质，能够有效隔离电路，具有较高的可靠性。

4. 维护方便：高压真空断路器的维护较为简单，只需定期检查和清洁即可。

五、结论高压真空断路器是电力系统中不可或缺的保护设备，其作用是在电路中断开电流，以保护电力设备和人员的安全。

高压真空断路器具有高断电能力、长寿命、可靠性高和维护方便等优点，广泛应用于电力系统中的各个环节。

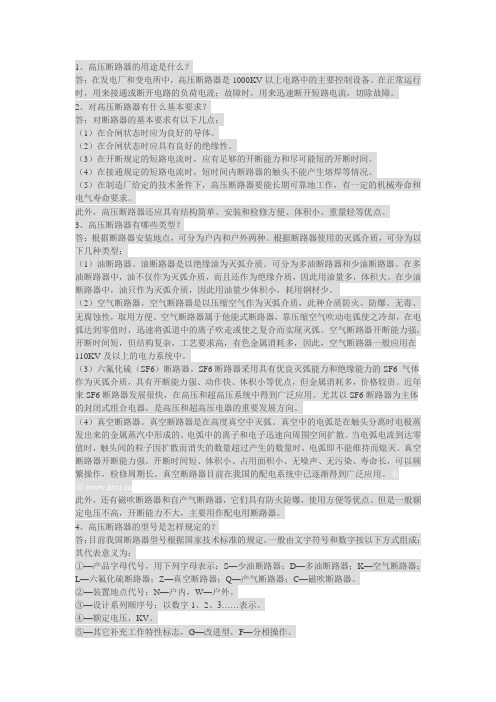

1、高压断路器的用途是什么？答：在发电厂和变电所中，高压断路器是1000KV以上电路中的主要控制设备。

在正常运行时，用来接通或断开电路的负荷电流；故障时，用来迅速断开短路电流，切除故障。

2、对高压断路器有什么基本要求？答：对断路器的基本要求有以下几点：（1）在合闸状态时应为良好的导体。

（2）在合闸状态时应具有良好的绝缘性。

（3）在开断规定的短路电流时，应有足够的开断能力和尽可能短的开断时间。

（4）在接通规定的短路电流时，短时间内断路器的触头不能产生熔焊等情况。

（5）在制造厂给定的技术条件下，高压断路器要能长期可靠地工作，有一定的机械寿命和电气寿命要求。

此外，高压断路器还应具有结构简单、安装和检修方便、体积小、重量轻等优点。

3、高压断路器有哪些类型？答：根据断路器安装地点，可分为户内和户外两种。

根据断路器使用的灭弧介质，可分为以下几种类型：（1）油断路器。

油断路器是以绝缘油为灭弧介质。

可分为多油断路器和少油断路器。

在多油断路器中，油不仅作为灭弧介质，而且还作为绝缘介质，因此用油量多，体积大。

在少油断路器中，油只作为灭弧介质，因此用油量少体积小，耗用钢材少。

（2）空气断路器。

空气断路器是以压缩空气作为灭弧介质，此种介质防火、防爆、无毒、无腐蚀性，取用方便。

空气断路器属于他能式断路器，靠压缩空气吹动电弧使之冷却，在电弧达到零值时，迅速将弧道中的离子吹走或使之复合而实现灭弧。

空气断路器开断能力强，开断时间短，但结构复杂，工艺要求高，有色金属消耗多，因此，空气断路器一般应用在110KV及以上的电力系统中。

（3）六氟化硫（SF6）断路器。

SF6断路器采用具有优良灭弧能力和绝缘能力的SF6 气体作为灭弧介质，具有开断能力强、动作快、体积小等优点，但金属消耗多，价格较贵。

近年来SF6断路器发展很快，在高压和超高压系统中得到广泛应用。

尤其以SF6断路器为主体的封闭式组合电器，是高压和超高压电器的重要发展方向。

（4）真空断路器。

高压断路器名词解释1. 什么是高压断路器高压断路器是一种用于保护电力系统安全运行的电气设备，主要用于控制和分断高压电路中的电流。

它能够在电路发生故障时迅速切断电源，以保护电器设备和人员的安全。

高压断路器广泛应用于电力输配电系统、工业企业等领域，对电力系统的安全稳定运行起到重要作用。

2. 高压断路器的结构和工作原理2.1 结构高压断路器通常由以下几个主要部件组成： - 断路器主体：用于容纳和装配其他部件，通常由绝缘材料制成，能够承受高压电场和断电时的电压冲击。

- 开关机构：用于控制断路器的开关动作，包括开关门、合闸和分闸的机械装置。

- 触头系统：用于进行电流的导通和分断，通常由固定触头和动触头组成。

- 弧重整器：用于在断开电路时消除电弧和重整电流，通常通过低压电路或磁力装置来实现。

- 绝缘系统：用于保证断路器在运行中的绝缘性能，包括绝缘支撑、绝缘罩等。

2.2 工作原理高压断路器的工作原理可以概括为以下几个步骤： 1. 分闸：当需要切断电路时，开关机构首先将断路器的触头迅速分离，使电流断开。

2. 弧灭：在触头分离的瞬间，电弧会在断路器的触点间产生，此时弧重整器会提供足够的能量来灭弧。

3. 绝缘恢复：在电弧灭后，断路器的绝缘系统会恢复到正常状态，以确保绝缘性能。

4. 合闸：如果需要恢复电路供电，开关机构会将断路器的触头迅速合上，使电流恢复流动。

3.1 分类根据不同的分类标准，高压断路器可以分为多种类型，常见的分类方式包括： -根据工作电压等级：低压断路器、中压断路器、高压断路器等。

- 根据断开电流能力：小型断路器、中型断路器、大型断路器等。

- 根据断开方式：油浸式断路器、真空断路器、气体断路器等。

3.2 应用高压断路器广泛应用于以下领域： 1. 电力输配电系统：用于保护电力系统的设备，在电网异常时能够迅速切断电源，避免事故扩大。

2. 工业企业：用于保护重要的电气设备，避免电气事故造成生产停工和经济损失。

高压断路器基本知识目录一、高压断路器概述 (3)1.1 高压断路器的定义 (3)1.2 高压断路器的作用 (4)1.3 高压断路器的分类 (5)二、高压断路器的主要技术参数 (6)2.1 额定电压 (7)2.2 额定电流 (7)2.3 额定功率 (8)2.4 开断容量 (9)2.5 分断能力 (10)2.6 噪声与振动 (11)三、高压断路器的结构原理 (12)3.1 导电部分 (13)3.3 操作机构 (15)四、高压断路器的使用与维护 (16)4.1 使用环境要求 (16)4.2 安装与调试 (17)4.3 运行维护注意事项 (18)4.4 常见故障及处理方法 (19)五、高压断路器的选择与使用 (21)5.1 选择依据 (21)5.2 适用场合 (22)5.3 使用注意事项 (23)六、高压断路器的保护功能 (24)6.1 过载保护 (25)6.2 短路保护 (26)6.3 过电压保护 (27)七、高压断路器的未来发展 (30)7.1 新型材料的应用 (31)7.2 智能化发展 (32)7.3 绿色环保 (33)八、高压断路器实验与标准 (34)8.1 试验项目 (35)8.2 试验方法 (37)8.3 相关标准 (38)九、高压断路器安全操作规程 (39)9.1 一般规定 (41)9.2 操作程序 (42)9.3 安全措施 (43)十、高压断路器培训与教育 (44)10.1 培训内容 (45)10.3 培训目标 (48)一、高压断路器概述高压断路器是一种用于电力系统中的重要设备，其主要功能是保护电路和控制电力供应。

它能够在电路中出现异常情况时迅速切断电流，以防止设备损坏和安全事故的发生。

高压断路器广泛应用于电力传输、配电和用电系统中，是保障电力系统安全运行的关键设备之一。

高压断路器的种类多样，根据其结构、使用环境和功能需求的不同，可分为多种类型。

根据使用环境和条件的不同，有户外型和户内型断路器；根据操作方式的不同，有手动操作和自动操作断路器；根据电压等级的不同，有高压和低压断路器等。

高压断路器的分类高压断路器是一种用于保护电气设备免受过载和短路的关键设备。

根据其不同的工作原理和结构特点，可以将高压断路器分为几类，包括空气断路器、真空断路器、SF6气体断路器等。

下面将分别介绍这几类高压断路器的分类和特点。

空气断路器是最早出现的一种断路器，其工作原理是利用空气作为灭弧介质。

当电路中发生过载或短路时，空气断路器可以迅速切断电路，避免设备损坏。

空气断路器具有结构简单、价格低廉等优点，但由于其灭弧能力有限，适用范围受到一定限制。

真空断路器是一种利用真空作为灭弧介质的断路器。

相比空气断路器，真空断路器具有更好的灭弧性能和更高的短路电流承受能力，适用于高压、大电流的电路。

真空断路器具有结构紧凑、可靠性高等优点，被广泛应用于工业和电力系统中。

SF6气体断路器是利用SF6气体作为灭弧介质的断路器。

SF6气体具有良好的灭弧性能和绝缘性能，使得SF6气体断路器在高压、大电流的电路中表现优异。

SF6气体断路器具有灭弧能力强、寿命长等优点，但由于SF6气体对环境有一定的污染性，近年来逐渐受到限制。

根据断路器的使用场景和要求，可以选择不同类型的高压断路器。

空气断路器适用于一般的电路保护，真空断路器适用于高压、大电流的电路，SF6气体断路器适用于对灭弧性能有较高要求的电路。

在选择高压断路器时，需要结合实际情况综合考虑各种因素，以确保电气设备的安全运行。

总的来说，高压断路器在电气系统中扮演着至关重要的角色，不同类型的断路器各有特点，适用于不同的电路环境。

通过了解和选择适合的高压断路器，可以有效保护电气设备，确保电路的安全稳定运行。

希望本文对读者对高压断路器的分类和特点有所了解，帮助他们在实际应用中做出正确的选择。
