修电磁炉常用的假负载和保护措施

电磁炉的修理和假负载的应用
1：拆开后盖，发现保险丝发黑烧断，于是用烙铁焊下整流堆和功率管，用万用表测量，已经烧坏。

2：不急着换管，要找出烧管原因，拆下3大电容，测量出发现标有5uF的已经降到3uF。

再测量驱动管8050和8550，发现8550反向电阻偏大。

还测量周边的大电阻，没问题。

集成块一般没问题，先不量。

3：换下有问题的原件。

不装谐振线盘，而用200瓦的灯泡做假负载。

(防止再烧管）。

接通电源，灯泡不亮。

说明基本正常，再量300伏，18伏，5伏，电压正常。

取下灯泡，接入谐振线盘。

放锅使用，OK！。

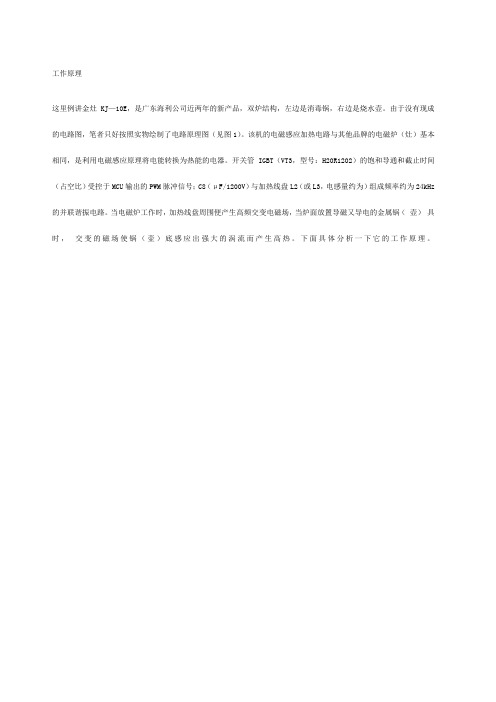

工作原理这里例讲金灶KJ—10E，是广东海利公司近两年的新产品，双炉结构，左边是消毒锅，右边是烧水壶。

由于没有现成的电路图，笔者只好按照实物绘制了电路原理图（见图1）。

该机的电磁感应加热电路与其他品牌的电磁炉（灶）基本相同，是利用电磁感应原理将电能转换为热能的电器。

开关管IGBT（VT3，型号：H20R1202）的饱和导通和截止时间（占空比）受控于MCU输出的PWM脉冲信号；C8（μF/1200V）与加热线盘L2（或L3，电感量约为）组成频率约为24kHz 的并联谐振电路。

当电磁炉工作时，加热线盘周围便产生高频交变电磁场，当炉面放置导磁又导电的金属锅（壶）具时，交变的磁场使锅（壶）底感应出强大的涡流而产生高热。

下面具体分析一下它的工作原理。

1. 电源电路＋300V直流高压电源是直接由220V交流市电经高压整流桥堆（B1，型号：D15XB60H）整流、C7（4μF/400V）滤波产生的，是加热线盘、IGBT管工作的主电源。

VIPer22A（IC2）是小功率智能开关电源集成电路，其引脚功能如图2所示。

该集成电路内置场效应开关管、60kHz脉宽调制器、智能调整电路及过流、过压、过热保护电路。

它具有外围电路简洁、输入电压适应范围宽、输出电压稳定等优点。

本机由VIPer22A和Z1、C5、C4、VD1、VD2、L1、C3等外围元件组成＋18V开关稳压电源，主要是供给VT1、VT2、IC1（LM339）、切换继电器和排热电扇使用。

＋5V的电源也是由＋18V电源经78L05稳压，C14滤波产生的，主要是作为基准电压源和供给控制显示电路使用。

2. 控制显示电路控制显示电路是由8位MCU芯片S3F9454BZZ-DK94（IC3）、8位串入/并出移位寄存器74HC164N（IC4）、数码管、三极管、LED、按键和电阻、电容等元件组成的，并通过8位接插件与主电路板连接。

它的引脚功能图如图3所示（详细资料3. 同步电路为了避免IGBT管在导通时被大电流冲击而损坏，要保证加到IGBT管的G极上的PWM脉冲前沿与C极上的峰值脉冲后沿相同步，由IC1d、IC1c和外围元件组成同步电路。

电磁炉七大常见故障及维修方法
随着我国经济的快速发展，各类家电的普及，电磁炉使用率也越来越高，但电磁炉不可避免地出现故障，各种故障会影响电磁炉的正常使用，严重的还会对用户产生安全隐患。

下面我们就来详细介绍一下电磁炉使用过程中，常见的故障及维修方法。

首先，电磁炉在使用过程中，会出现热控器故障，这是由于热控器电路本身出现问题或者是电路元件出现故障导致的，用户可以尝试更换热控器，如果更换后仍然不正常，则可能是电路本身的问题，需要去专业的维修中心进行维修。

其次，电磁炉使用过程中，还可能出现温度传感器故障，出现这种故障的原因通常由于温度传感器电路的损坏造成的，可以更换温度传感器来修复故障。

再次，电磁炉使用过程中，还可能出现过载保护器故障，这是由于电磁炉安装的电线损坏或电磁炉本身故障引起的，可以结合用户的情况采取不同的措施，如果是电磁炉本身的问题，则可以去专业的维修中心进行维修。

第四，电磁炉使用中也可能出现时钟电路故障，这是由于时钟电路不稳定引起的，可以更换时钟电路来修复故障。

第五，电磁炉使用中也可能出现功率控制器故障，这是由于功率控制器损坏或者是电磁炉本身出现问题引起的，可以检查电磁炉本身是否有问题或者更换功率控制器来修复故障。

第六，电磁炉使用中也可能出现变频器故障，这是由变频器电路
的损坏导致的，可以更换变频器电路来修复。

最后，电磁炉使用中也可能出现热敏元件故障，这是由于热敏元件损坏或超出使用范围造成的，可以更换热敏元件来修复故障。

以上就是电磁炉使用过程中常见的故障及其维修方法，电磁炉故障一般来说，会影响用户正常使用，严重的情况还会危及到用户的安全，用户在使用电磁炉时要注意安全，并要及时发现和维修故障。

电磁炉过热保护故障维修手册一、故障现象在使用电磁炉时，可能出现过热保护故障。

具体故障现象如下：1. 电磁炉提示过热保护，无法正常工作；2. 电磁炉自动断电，无法启动；3. 电磁炉表面温度异常高。

二、故障原因出现电磁炉过热保护故障的原因可能有：1. 外部环境温度过高，导致电磁炉无法散热；2. 电磁炉底部散热器进风口堵塞，导致无法正常散热；3. 电磁炉内部散热风扇异常或堵塞，无法进行散热；4. 电磁炉散热片上积满了灰尘或油渍，导致散热不良。

三、故障解决方法针对电磁炉过热保护故障，可以采取以下解决方法：1. 检查外部环境温度，确保电磁炉周围没有热源或过高的温度；2. 检查电磁炉底部的散热器进风口是否存在堵塞物，清理或疏通堵塞物；3. 检查电磁炉内部散热风扇是否正常运转，如异常则需更换散热风扇；4. 清理电磁炉散热片上的灰尘或油渍，保持散热片清洁。

四、维修注意事项在进行电磁炉过热保护故障的维修时，需要注意以下几点：1. 断电保护：在进行故障维修时，务必将电磁炉与电源断开，避免触电事故的发生；2. 安全保护：操作时要注意自身安全，避免手部或其他部位接触电磁炉的高温表面；3. 维修工具：使用正确的维修工具，确保维修过程中的准确性和安全性；4. 维修技巧：根据故障原因进行细致排查，采取正确的维修方法和步骤。

五、故障维修流程示例下面以电磁炉过热保护故障为例，简要介绍一种故障维修流程：1. 断电：将电磁炉与电源断开，确保安全；2. 清理周围环境：确保电磁炉周围没有热源或过高的温度；3. 检查散热器进风口：清理或疏通进风口上的堵塞物；4. 检查散热风扇：启动电磁炉，观察散热风扇是否正常运转，如异常，则需要更换；5. 清理散热片：拆下电磁炉顶部，清理散热片上的灰尘或油渍；6. 组装电磁炉：将清理后的散热片正确安装，确保连接牢固；7. 连接电源：将电磁炉再次连接电源，进行测试。

六、维修后的预防措施在维修过热保护故障后，为避免再次发生类似故障，可以采取以下预防措施：1. 定期清理散热片：每隔一段时间，对电磁炉的散热片进行清理，避免灰尘或油渍堆积；2. 维护散热风扇：定期检查散热风扇的运转情况，如异常及时更换或维修；3. 保持通风良好：确保电磁炉周围有足够的通风空间，避免过热保护故障的发生。

爱庭牌IH_Y20A电磁炉修理实例一细节决定成败1: 査主回路三只黒色电容:2UF/275V;5UF/400V;0.27UF/1200V; 12: 査驱动电路Q14(S8050),Q15(S8550)管. 13: 静态主板检测(不接线盘,AL1,AL2间接一只10K电阻，接入电源，不按任何键) 14; 主板动态检测(不接线盘,接入电源后,按开机键,) 35: 试机 (3)我的爱庭IH_Y20A电磁炉使用三年,出现烧IGBT故障.粗略检査,未发现其他异常,更換新管FGA25N120后,试机正常,但,使用开机加热不到5分钟,IGBT又烧了!于是,意识到可能电路还有其它故障,为避免二次烧管,对主板进行全面,细緻的测试检査,过程如下:1: 査主回路三只黒色电容:2UF/275V;5UF/400V;0.27UF/1200V;用自制简易耐压仪摇测:2UF;5UF电容均在300V以上,0.27UF在420V以上.用万用表RX10K档测三只电容均有明显充放电过裎,且容量不同,表针摆动幅度不同,大者,摆幅大,最后趋向无穷大.以上检测结果,表明三只电容正常.2: 査驱动电路Q14(S8050),Q15(S8550)管.用自制耐圧仪摇测,8050,VCE=34V; 8550,VCE=49V用万用表RX1K档测,两管C,E正反向均为无穷大,BE,BC正向电阻均为8K左右.以上检测结果:正常3: 静态主板检测(不接线盘,AL1,AL2间接一只10K电阻，接入电源，不按任何键)(!): 测电源电压为AC220V,正常(2): 插上电源,发出"B"一声, 正常.(3): 测AL1电圧为DC300V, 正常(4): 测+15V电源为+15V. 正常.(5): 测+5V电源为+5V. 正常.(6): 测Q51,G极电圧0V 正常(7): 测IGBTG极电圧为0V, 正常(8): 测检测点2(VAC监测点)电圧为3.6V, 正常(9): 测同步电压左侧信号(捡测点B)为3.1V 正常(10) 测同步电压右侧信号(检测点A)为3.2V 正常(11)L339各引脚电压检测:引脚功能说明静态电压(V)结论1比较噐B输出(浪涌检测) 4.8V正常2比较器A输出(高压检测) 0正常电源15正常4反相输入A 0正常5同相输入A正常6反相输入B 2.6正常7同相输入B 5正常8反相输入C 3.1正常9同相输入C 3.2正常10反相输入D5正常11同相输入D 0正常12接地正常13比较器D输出(驱动)0.25正常14比较器C输出(同步)5正常(12) CPU各引脚电圧检测引脚功能说明静态电压(V) 1接地2外接晶振1.353外接晶振2.340.255PWM输出56位选信号(键盘)7位选信号38位选信号3.59复位0.0210时钟信号(方波)0.0211蜂鸣器/风扇驱动信号512IGBT温度检测信号输入4.213开/关机控制14键盘信号输入515市电电圧监测信号输入3.616电流检测/锅具检测输入017炉面温度监测信号输入4.718过零检测4.919风扇埪制信号20CPU电源+5V5(13)主板所标注检测点靜态电压第1点: 0V; 第2点: 3.6V; 第3点:5V; 第4点: 0V第5点:3.8V; 第6点: 4.8V; 第7点: 0.2V; 第8点: 0V 第9点:0V; 第A点: 0V; B点: 2.7V以上主板靜态数据均在正常范囲.4; 主板动态检测(不接线盘,接入电源后,按开机键,)(1)不接线盘,按炒键.则风扇转,炒灯亮,数码显示2000W,随即"B""B"声间断发出,数码显示E0且与炒灯同步闪烁,闪烁与声响同步(1秒1次),约60秒左右,风扇停,显示及炒灯均灭,声响消失,只剩电源指示灯亮,转待机状态.在风扇转及待机状态,测IGBTG极(用万用表DC电圧档)均无电压.(2)不接线盘,接一只51K电阻代替线盘,接入电源后,按炒键,现象与测试结果与(1)相同.5: 试机(1)清洁整理,涂脂紧固将主板清洁整理后,在散热器与IGBT,桥堆均涂导热硅脂並紧固.(2) 串灯泡,观灯闪,定好坏在交流220v输入端串40w灯泡,限流,将电磁炉面板,主板,线盘,风扇等均装进外壳,並连接.进行如下操作.1) 不接线盘,插上电源,蜂鸣器发出"B"一声,灯泡暗红.2) 接上线盘,开机,灯仍暗红,蜂鸣器发出"B""B"间隔短声,数码管显E1闪烁.3) 放锅具,插上电源,灯暗红,开机,灯闪亮一下即转暗红,同时,风扇转而即停,数显消失,断开线盘,在线盘端子接灯泡或将灯泡串入线盘(40W灯泡),进行如下操作1) 在线盘处接灯泡,插上电源,灯泡不红,开机,灯仍不红,蜂鸣器发出间断"B""B"声,数码显E1闪烁.2) 灯泡串入线盘,插上电源,灯不红,开机,灯仍不红也不闪,蜂鸣器发出毎秒一次的"B""B"声,数码显E0闪烁,与声响同步,风扇转,一分钟左右,声消,数显停闪,风扇停转.分析: 以上试机现象均正常,炉无故障.(3) 假负载,代线盘,妙验OK!将线盘拆下,将自制假负载接于线盘两端子,进行如下操作.1) 插上电源,蜂鸣器发出"B"一声,待机指示灯亮,假负载四只发光二极管不亮,2)开机,数码显相应功率,1_2秒后转显E0並与相应档指示灯及蜂鸣器和假负载四只发光二极管同步每秒1次闪烁和"B"声,风扇转动.持续一分钟左右转入待机状态(即数显及灯停闪,"B"声消失,风扇停转,只有待机指示灯亮)分析: 以上试机现象,形象,巧妙地验证电磁炉已无故障.结论: 该机修复使用已数日,一切正常. 回忆总结该炉修理过程,连烧两只IGBT,其他元件未损一只,线路没有任何故障,却耗费数天时间,重大失误,忽略细节,即前两次換管,未重新涂导热硅脂,也未注重紧固.造成管与散热片接触面減小,散热不良所致,可见细节往往决定成败!切勿小视!。

电磁炉常见故障以及维修方法电磁炉是现代厨房中常见的一种烹饪工具，它具有快速、节能、安全等优点，因此受到了很多家庭的青睐。

然而，随着使用时间的增长，电磁炉也会出现一些常见的故障，给我们的生活带来一定的困扰。

本文将针对电磁炉常见的故障进行分析，并提供相应的维修方法，希望能够帮助大家更好地解决这些问题。

一、电磁炉不工作。

1. 电源故障，首先检查电源插座是否正常，是否插好插头，是否有漏电等情况。

如果电源无问题，可以尝试使用其他电器插座进行测试。

2. 开关故障，检查电磁炉的开关是否正常，有无损坏或松动的情况。

可以尝试拆卸开关进行清洁，或者更换新的开关。

3. 控制板故障，如果以上两种情况都没有问题，那么可能是电磁炉的控制板出现故障。

这时需要联系专业维修人员进行维修或更换控制板。

二、电磁炉加热不均匀。

1. 锅具不适配，电磁炉加热不均匀的原因之一可能是使用的锅具不适配。

在使用电磁炉时，应选择平底、磁性好的锅具，这样可以更好地传导热量，使食物受热均匀。

2. 电磁炉线圈故障，检查电磁炉线圈是否有损坏或者老化的情况，如果发现问题，需要及时更换线圈。

3. 清洁问题，电磁炉线圈表面积聚了太多的油污或者灰尘，会影响加热效果。

定期清洁电磁炉线圈可以有效解决加热不均匀的问题。

三、电磁炉出现报警提示。

1. 过载保护，电磁炉在使用过程中，如果负荷过大，会出现过载保护，此时需要减少负荷，等待一段时间后再次使用。

2. 温度过高，有些电磁炉在温度过高时会自动报警，此时需要关闭电磁炉，等待其冷却后再次使用。

3. 其他故障，如果出现其他报警提示，可以查阅电磁炉的使用说明书，或者联系售后客服进行咨询。

四、电磁炉无法启动加热。

1. 电源线故障，检查电磁炉的电源线是否接触良好，有无损坏或老化的情况。

如果发现问题，需要更换新的电源线。

2. 电磁炉内部故障，如果以上情况都没有问题，可能是电磁炉内部出现了故障，这时需要联系专业维修人员进行维修。

以上就是电磁炉常见故障以及相应的维修方法，希望能够帮助大家更好地解决电磁炉使用过程中出现的问题。

电磁炉维修方案电磁炉是一种利用电磁感应原理将电能转换为热能的厨房电器。

在电磁炉内部，由整流电路将50/60Hz的交流电压变成直流电压，再经过控制电路将直流电压转换成频率为20-40KHz的高频电压，高速变化的电流流过线圈会产生高速变化的磁场，当磁场内的磁力线通过金属器皿(导磁又导电材料)底部金属体内产生无数的小涡流，使器皿本身自行高速发热，然后再加热器皿内的东西。

在修理中常见的电磁炉大致分为两类：由LM339（四电压比较器）输出脉冲信号。

1：触发部分由正负两组电源，管子用PNP\NPN组成，类似这种电路，后级大多是用大功率管多个复合而成，组成高压开关部分，在代换中，前一个用带阻尼的行管替代即可。

后几个则很难找到特性一致的管子，解决的办法是在散热器安装孔允许的情况下改用大电流的管子以减少数量，金属封装得如：BUS13A等，塑封的如：BU2525/BU2527/BU2532/D3998一类，用两个就可以。

2：功控管用IGBT绝缘栅开关器件；这些机器特征是不用双电源触发，只有+5V和+12V,LM339通过触发集成块TA8316带动IGBT这种情况下只能用此一类的管子代替，损坏程度大致为，只有管子坏，换上即可。

其次是整流桥同时损坏，（一般是烧半壁），在其次是触发集成块TA8316坏，连带LM339N一起损坏的很少见。

一.PD16F/16Y/13J 老版（大单机68H1908）1、现象：上电长鸣，指示灯全亮方法：更换R53：1/6W-10K为1/6W-4.7K或1/4W-4.7K二.PD16F/16Y/16J-2002（小单片机 1202）1、现象：正常电压开机长鸣方法：更换R15：1W-330K±1%2、不检锅方法：拨掉排线（功率板到控制板），测量R16：1W-330K±1%；R17、R18：1W-240K±1%是否正常，更换不正常电阻。

如无法测，则直接更换R16：1W-330K±1%，不正常再更换R17、R18：1W-240K±1%。

电磁炉七大常见故障及维修方法一、电磁炉原理电磁炉的炉面是耐热陶瓷板，交变电流通过陶瓷板下方的线圈产生磁场，磁场内的磁力线穿过铁锅、不锈钢锅等底部时，产生涡流，令锅底迅速发热，达到加热食品的目的。

灶台台面是一块高强度、耐冲击的陶瓷平板（结晶玻璃），台面下边装有高频感应加热线圈（即励磁线圈）、高频电力转换装置及相应的控制系统，台面的上面放有平底烹饪锅。

其工作过程如下：电流电压经过整流器转换为直流电，又经高频电力转换装置使直流电变为超过音频的高频交流电，将高频交流电加在扁平空心螺旋状的感应加热线圈上，由此产生高频交变磁场，其磁力线穿透灶台的陶瓷台板而作用于金属锅。

在烹饪锅体内因电磁感应就有强大的涡流产生，涡流克服锅体的内阻流动时完成电能向热能的转换，所产生的焦耳热就是烹调的热源。

锅的材质必须为铁质或合金钢，以其高磁导率来加强磁感，从而大大增强涡旋电场及涡流热功率。

其他材质的炊具由于材料电阻率过大或过小，会造成电磁炉负荷异常而启动自动保护，不能正常工作。

同时由于铁对磁场的吸收充分、屏蔽效果也非常好，这样减少了很多的磁辐射，所以铁锅比其他任何材质的炊具也都更加安全。

此外，铁是人体长期需要摄取的必要元素，但人体只能吸收二价铁，铁锅炒菜中含的是三价铁，然而身体中的还原性维生素可将3价铁转换为2价铁以利吸收。

展开剩余88%二、电磁炉的特点1、加热快。

电磁炉它的加热速度是非常快速的，它能够在15秒的时间内就将锅底温度加热到300度以上，大大的节约了烹调的时间。

2、节能环保。

电磁炉在使用的过程中不会产生出明火，通过依靠锅体自身发热，减少了热量的损失，因此它的热效率能够达到80%，电磁炉在使用过程中还不会排出废气，因此十分环保。

3、功能多样。

电磁炉的功能是非常多样的，使用电磁炉进行烹饪它能实现对食物的炒、蒸、煮、炖、炸，满足用户各种烹饪需求。

4、清洁方便。

电磁炉在使用的过程中不会有燃气和废气的污染，因此使用了电磁炉之后在电磁炉的面板上通常都是比较干净的，清洁起来也更为方便。

电磁炉烧保险和IGBT的维修文章正文：电流保险丝或IGBT烧坏，不能马上换上该零件，必须确认下列其它零件是在正常状态时才能进行更换，否则，IGBT和保险丝又会烧坏。

目视电流保险丝是否烧断检测IGBT是否击穿：用万用表二极管档测量IGBT的“E”；“C”；“G”三极间是否击穿。

A：“E”极与“G”极；“C”极与“G”极，正反测试均不导通(正常)。

B：万用表红笔接”E“极，黑笔接“C”极有0.4V左右的电压降（型号为GT40T101三极全不通）。

测量互感器是否断脚，正常状态如下：用万用表电阻档测量互感器次级电阻约80Ω；初极为0Ω。

整流桥是否正常（用万用表二极管档测试）：A：万用表红笔接“-”，黑笔接“+”有0.9V左右的电压降，调反无显示。

B：万用表红笔接“-”，黑笔分别接两个输入端均有0.5V左右的电压降，调反无显示。

C：万用表黑笔接“+”，红笔分别接两个输入端均有0.5V左右的电压降，调反无显示。

5．检查电容C301；C302；C303；是否受热损坏。

（如果损坏已变形或熔）6．检测芯片8316是否击穿：测量方法：用万用表测量8316引脚，要求1和2；1和4；7和2；7和4之间不能短路。

1 2 3 4 5 6 77．IGBT处热敏开关绝缘保护是否损坏。

二、按键动作不良1．测量CPU口线是否击穿：用万用表二极管档测量CPU极与接地端，均有0.7V左右的电压降，万用表红笔接“地”；黑笔接“CPU每一极口线”。

三、功率不能达到到要求1．线圈盘短路：测试线圈盘的电感量：PSD系数为L=157±5μH，PD系列为L=140±5μH。

2．锅具与线圈盘距离是否正常。

3．锅具是否是指定的锅具。

四、检查各元气件是否松动，是否齐全。

装配后不良状况的检查：不加热：检查互感器是否断脚。

插电后长鸣：检查温度开关端子是否接插良好。

无法开机：检查热敏电阻端子是否接插良好。

无小物检知（不报警）：检查电阻R301~R307是否正常。

电磁炉十大故障维修方法电磁炉是现代生活中常见的一种厨房电器，它具有加热快、省电、易清洁等优点，因此受到了很多人的喜爱。

然而，使用电磁炉的过程中难免会出现一些故障，比如无法开机、温度不均匀、炉面不工作等等。

接下来，我将介绍电磁炉常见的十大故障以及对应的维修方法。

一、无法开机如果电磁炉无法开机，首先要检查电源是否通电，可以尝试插拔电源线或者更换插座。

如果电源正常，但仍无法开机，可能是因为控制器故障，需要联系售后维修。

二、温度不均匀电磁炉温度不均匀的原因可能是炉面不平或者加热线圈坏了。

可以用水平仪检查炉面是否平整，如果不平整可以调整脚垫来解决。

如果炉面平整但温度仍不均匀，可能是加热线圈有问题，需要联系售后维修。

三、炉面不工作如果电磁炉的炉面不工作，可能是由于控制器或者触摸按键出现故障。

可以尝试重新插拔电源线或者重启电磁炉，如果问题仍然存在，需要联系售后维修。

四、发出噪音电磁炉使用过程中如果发出噪音，可能是内部的风扇或者散热器有问题。

可以检查是否有灰尘或异物堵塞，清理之后问题可能会解决。

如果清理后仍然有噪音，需要联系售后维修。

五、显示屏无法显示如果电磁炉的显示屏无法显示，可能是控制器或者显示屏本身出现故障。

可以尝试重新插拔电源线或者重启电磁炉，如果问题仍然存在，需要联系售后维修。

六、加热时间过长电磁炉加热时间过长的原因可能是功率设置不合理或者加热线圈老化。

可以检查功率设置是否正确，如果正确但问题仍然存在，可能是加热线圈老化，需要联系售后维修。

七、无法调节功率如果电磁炉无法调节功率，可能是控制器或者触摸按键出现故障。

可以尝试重新插拔电源线或者重启电磁炉，如果问题仍然存在，需要联系售后维修。

八、电磁辐射过大电磁炉使用过程中如果电磁辐射过大，可能是因为加热线圈或者电源线出现故障。

可以检查加热线圈和电源线是否有损坏，如有损坏需要联系售后维修。

九、漏电如果电磁炉使用过程中出现漏电，可能是电源线或者插座出现问题。

可以更换电源线或者插座，如问题仍然存在，需要联系售后维修。
