第一章工程概况1.1 工程简介该段Ⅴ级围岩岩性主要为泥岩，局部夹深灰色、灰色砂岩，为较软岩夹硬岩。

岩层走向与洞轴线夹角72°，岩层倾角5°左右，岩层层间结合差，主要发育两组节理。

岩体完整性差，围岩为碎块状压碎结构，岩层倾角较缓，拱部无支护时，易出现大的坍塌，并延至地表，侧壁有时失稳。

地下水贫乏，隧道出水形式以潮湿或滴水为主。

本分项工程具体里程为ZK56+440～ZK56+470。

1.2 主要工程量开挖：3030.9立方米。

第二章施工进度计划结合Ⅴ级围岩CD法开挖作业循环时间表及首件工程的样板作用，计划工期为16天：2006年8月16日至2006年8月31日。

Ⅴ级围岩CD法开挖作业循环时间表表2-1第三章劳动力及主要施工机械设备投入计划3.1 劳动力投入计划根据本分项工程的施工特点，并充分考虑新型工艺的实际操作对劳动力带来的影响，本分项工程计划投入施工人员82人，其中项目部管理人员22人，施工队施工人员60人。

表3-1 劳动力投入计划表3.2主要施工机械设备投入计划根据本分部工程特点,计划投入的主要施工机械设备见下表所示:表3-2主要施工机械设备及进场时间表第四章主要施工临建设施按因地制宜、有利生产、方便生活、保护环境、安全可靠的原则，对临时设施进行了布置。

4.1施工便道便道已接通葡萄山隧道进口。

安排专人养护，确保道路畅通。

现场设置醒目的安全警示牌；做到“晴天不扬尘，雨天不泥泞”。

4.2 混凝土拌和站凝土拌和站位置设在B7便道右侧距洞口200m处（临时拌合站），生产能力均为40m3/h。

已经标定，可投入使用。

4.3试验室设工地试验室1座，已获得“工地试验室临时资质”，满足本项目所用材料检验及试验要求。

4.4 施工用水高位水池已完成，距葡萄山隧道进口700m，供水管道已接到洞口，已投入使用。

完全满足施工用水需求。

在洞外修建废水净化池，生产、生活废水经沉淀处理，达标后排放。

4.5 施工用电本合同段施工用电由业主负责架设高压供电线路并配置2台800KVA的变压器，施工中只须对设备进行维护管理。

Ⅳ、Ⅴ类围岩开挖支护施工处理措施（1）超前支护
根据已有地质资料和施工中的超前勘探资料，当洞室至大断层、软弱夹层或蚀变带附近时，采取超前锚杆、超前小导管预注浆等措施进行支护，然后再进行开挖。

（2）开挖后及时强支护
断层、软弱夹层或层间错动部位开挖后，及时按设计进行预应力锚杆、预应力锚索及挂网喷混凝土支护，对较大规模断层、软弱夹层时采用工字钢拱架或格栅钢拱架支撑，以保证洞室的稳定。

（3）断层破碎带的处理
如遇到较大规模断层、软弱夹层时，开挖后按设计要求和监理人指令，采取挖槽、锚固、回填混凝土及灌浆措施。

并视地质缺陷出露于洞顶、侧墙或底部而相应采取不同的方法施工。

（4）对厂房及主变室较大洞室施工Ⅳ、Ⅴ类围岩围岩段，除采用上述三种施工措施外，开挖采取短进尺，控制爆破技术，小导洞先行支护后再扩挖的方式开挖施工。

Ⅴ级围岩施工开挖方案根据本标段隧道地质状况要求，隧道施工严格执行《公路隧道施工技术规范》（JTJ042-94），隧道开挖施工认真执行新奥法原则，采用预裂爆破，加强监测，减少施工中对围岩扰动，尽量发挥围岩自身承载力。

施工方案遵循“管超前、预注浆、弱爆破、短进尺、强支护、早封闭、勤量测”的原则组织施工，辅以地质超前预报及监控量测指导施工。

1、Ⅴ级围岩段分离式隧道、小净距隧道双侧壁导坑法施工本隧道地质较差，突出的特点是浅埋、大跨度、出口小净距，其中暗埋段左右洞中夹岩厚度为9.9～20.7米，而最大开挖跨度约17.5米，隧道暗洞Ⅴ级围岩位于隧道进出口洞口段，地质较破碎，自稳及成洞性差。

开挖采用双侧壁导坑法施工，施工中采用钢架、锚杆、超前锚杆、钢筋网、喷射混凝土等临时支护。

（1）Ⅴ级围岩段分离式隧道双侧壁导坑法施工方案Ⅴ级围岩地段采用超前小导管超前支护，双侧壁导坑法开挖。

计划每循环进尺控制在1.1～1.3m，每0.5m、0.6m立设钢拱架一榀，临时支撑采用18工字钢钢拱架，双侧壁临时钢架的拆除根据监控量测的结果进行分析，初期支护收敛后，拆除临时钢架。

本着稳步开挖和安全施工的原则，考虑开挖下半部以及不良地质对施工可能带来的影响，单口平均月进尺安排30～40m之间，双侧壁导坑法施工工序见下图。

Ⅴ级围岩段分离式隧道施工工序方案图施工工序：Ⅰ--内侧上导坑开挖Ⅶ--内侧下导坑开挖②--内侧上导坑初期支护⑧--内测下导坑初期支护Ⅲ--外侧上导坑导坑开挖Ⅸ--外侧下导坑开挖④--外侧上导坑初期支护⑩--外侧下导坑初期支护Ⅴ--拱部及核心土上台阶开挖Ⅺ--核心土下台阶开挖⑥--拱部初期支护⑿--仰拱初期支护完成上述施工后，立即进行拱墙部二次衬砌模筑混凝土施工。

(2)Ⅴ级围岩段小净距隧道双侧壁导坑法施工工艺Ⅴ级围岩段小净距隧道采用双侧壁导坑法施工，要求内侧导坑先期贯通。

侧壁导坑施工中采用钢架、锚杆、超前锚杆、钢筋网、喷射混凝土等临时支护。

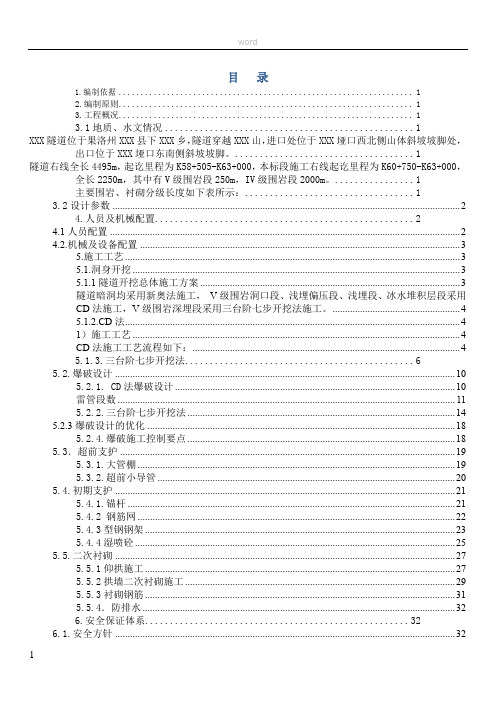

目录1.编制依据 (1)2.编制原则 (1)3.工程概况 (1)3.1地质、水文情况 (1)XXX隧道位于果洛州XXX县下XXX乡，隧道穿越XXX山，进口处位于XXX垭口西北侧山体斜坡坡脚处，出口位于XXX垭口东南侧斜坡坡脚。
