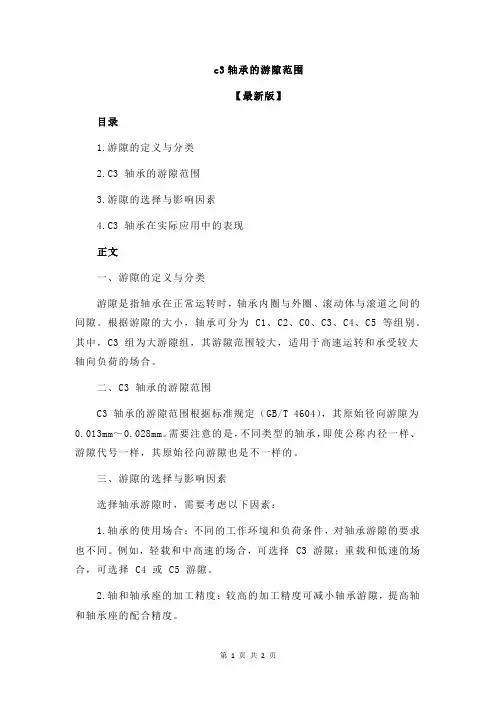

c3轴承的游隙范围【最新版】目录1.游隙的定义与分类2.C3 轴承的游隙范围3.游隙的选择与影响因素4.C3 轴承在实际应用中的表现正文一、游隙的定义与分类游隙是指轴承在正常运转时，轴承内圈与外圈、滚动体与滚道之间的间隙。
根据游隙的大小，轴承可分为 C1、C2、C0、C3、C4、C5 等组别。
其中，C3 组为大游隙组，其游隙范围较大，适用于高速运转和承受较大轴向负荷的场合。
二、C3 轴承的游隙范围C3 轴承的游隙范围根据标准规定（GB/T 4604），其原始径向游隙为0.013mm～0.028mm。
需要注意的是，不同类型的轴承，即使公称内径一样、游隙代号一样，其原始径向游隙也是不一样的。
三、游隙的选择与影响因素选择轴承游隙时，需要考虑以下因素：1.轴承的使用场合：不同的工作环境和负荷条件，对轴承游隙的要求也不同。
例如，轻载和中高速的场合，可选择 C3 游隙；重载和低速的场合，可选择 C4 或 C5 游隙。
2.轴和轴承座的加工精度：较高的加工精度可减小轴承游隙，提高轴和轴承座的配合精度。
3.轴承的安装和调整：合理的安装和调整方法，可确保轴承游隙符合要求，提高轴承的使用寿命和性能。
四、C3 轴承在实际应用中的表现C3 轴承在实际应用中，主要表现在以下方面：1.高速性能：由于 C3 轴承的游隙较大，在高速运转时，轴承的转速可以更高，且具有较好的润滑性能。
2.轴向承载能力：C3 轴承的游隙较大，可以承受较大的轴向负荷。
3.适用于轻载和中高速场合：C3 轴承适合用于轻载和中高速的场合，如电机、风扇等。
综上所述，C3 轴承的游隙范围为 0.013mm～0.028mm，适用于高速运转和承受较大轴向负荷的场合。

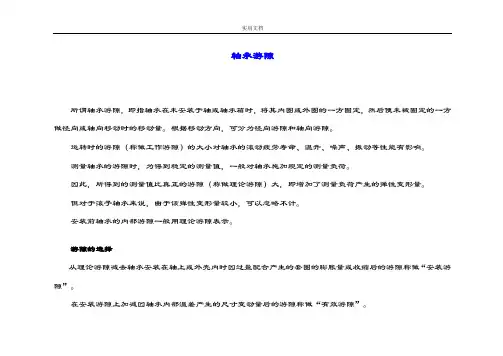

轴承游隙实用标准公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]轴承游隙所谓轴承游隙，即指轴承在未安装于轴或轴承箱时，将其内圈或外圈的一方固定，然后便未被固定的一方做径向或轴向移动时的移动量。
根据移动方向，可分为径向游隙和轴向游隙。
运转时的游隙（称做工作游隙）的大小对轴承的滚动疲劳寿命、温升、噪声、振动等性能有影响。
测量轴承的游隙时，为得到稳定的测量值，一般对轴承施加规定的测量负荷。
因此，所得到的测量值比真正的游隙（称做理论游隙）大，即增加了测量负荷产生的弹性变形量。
但对于滚子轴承来说，由于该弹性变形量较小，可以忽略不计。
安装前轴承的内部游隙一般用理论游隙表示。
游隙的选择从理论游隙减去轴承安装在轴上或外壳内时因过盈配合产生的套圈的膨胀量或收缩后的游隙称做“安装游隙”。
在安装游隙上加减因轴承内部温差产生的尺寸变动量后的游隙称做“有效游隙”。
轴承安装有机械上承受一定的负荷放置时的游隙，即有效游隙加上轴承负荷产生的弹性变形量后的以便称做“工作游隙”。
如图１所示，当工作游隙为微负值时，轴承的疲劳寿命最长但随着负游隙的增大疲劳寿命同显着下降。
因此，选择轴承的游隙时，一般使工作游隙为零或略为正为宜。
图１工作游隙与疲劳寿命的关系另外，需提高轴承的刚性或需降低噪声时，工作游隙要进一步取负值，而在轴承温升剧烈时，工作游隙则要进一步取正值等等，还必须根据使用条件做具体分析。
单位um表２调心球轴承的径向游隙表２调心球轴承的径向游隙?表３圆柱滚子轴承的径向游隙（１）圆柱孔轴承单位 um表４调心滚子轴承的径向游隙（１）圆柱孔轴承单位 um表４调心滚子轴承的径向游隙（２）圆锥孔轴承单位 um轴承类型的选择选择轴承类型时，全面掌握轴承的使用条件是至关重要的。
下表列出了主要的分析项目:由于设计轴系时注重轴的刚性和强度，因此一般先确定轴径，即轴承内径。
但滚动轴承有多种尺寸系列和类型，应从中选择最为合适的轴承类型。

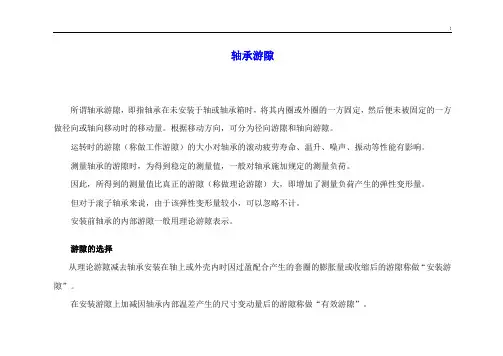

轴承游隙所谓轴承游隙，即指轴承在未安装于轴或轴承箱时，将其内圈或外圈的一方固定，然后便未被固定的一方做径向或轴向移动时的移动量。
根据移动方向，可分为径向游隙和轴向游隙。
运转时的游隙（称做工作游隙）的大小对轴承的滚动疲劳寿命、温升、噪声、振动等性能有影响。
测量轴承的游隙时，为得到稳定的测量值，一般对轴承施加规定的测量负荷。
因此，所得到的测量值比真正的游隙（称做理论游隙）大，即增加了测量负荷产生的弹性变形量。
但对于滚子轴承来说，由于该弹性变形量较小，可以忽略不计。
安装前轴承的内部游隙一般用理论游隙表示。
游隙的选择从理论游隙减去轴承安装在轴上或外壳内时因过盈配合产生的套圈的膨胀量或收缩后的游隙称做“安装游隙”。
在安装游隙上加减因轴承内部温差产生的尺寸变动量后的游隙称做“有效游隙”。
轴承安装有机械上承受一定的负荷放置时的游隙，即有效游隙加上轴承负荷产生的弹性变形量后的以便称做“工作游隙”。
如图１所示，当工作游隙为微负值时，轴承的疲劳寿命最长但随着负游隙的增大疲劳寿命同显著下降。
因此，选择轴承的游隙时，一般使工作游隙为零或略为正为宜。
图１工作游隙与疲劳寿命的关系另外，需提高轴承的刚性或需降低噪声时，工作游隙要进一步取负值，而在轴承温升剧烈时，工作游隙则要进一步取正值等等，还必须根据使用条件做具体分析。
color=#000000>表１深沟球轴承（圆柱孔）的径向游隙单位um表２调心球轴承的径向游隙（１）圆柱孔轴承单位 um表２调心球轴承的径向游隙表３圆柱滚子轴承的径向游隙（１）圆柱孔轴承单位 um表４调心滚子轴承的径向游隙（１）圆柱孔轴承单位 um表４调心滚子轴承的径向游隙（２）圆锥孔轴承单位 um轴承类型的选择选择轴承类型时，全面掌握轴承的使用条件是至关重要的。
下表列出了主要的分析项目:具有所需旋转精度的轴承类型[轴承的尺寸精度和旋转精度已由GB按轴承类型标准化了]。
中华人民共和国国家标准GB/T 4604—93:滚动轴承径向游隙中华人民共和国国家标准滚动轴承径向游隙Rolling bearings—Radial internal clearance(GB/T 4604—93代替GB 4604—84)本标准等效采用国际标准ISO5753—1991《滚动轴承径向游隙》。
1 主题内容与适用范围本标准规定了下列类型圆柱孔轴承以及圆锥孔轴承的径向游隙值。
a. 深沟球轴承（外球面球轴承除外，其游隙值规定在JB 5304中）；b. 调心球轴承；c. 圆柱滚子轴承；d. 滚针轴承；e. 调心滚子轴承。
在附录中推荐了双列圆柱滚子轴承的径向游隙值。
给出的游隙值适用于无预负荷的轴承和在结构上能承受纯径向负荷的轴承。
本标准所列游隙值，供订户检验轴承时使用。
2 引用标准GB 4199 滚动轴承公差定义GB 4603 滚针轴承重系列尺寸和公差GB 5801 滚针轴承轻、中系列尺寸和公差JB 5304 滚动轴承外球面球轴承径向游隙3 定义轴承径向游隙（无预负荷和能承受纯径向负荷）的定义规定在GB 4199的6．1．1条内。
4 径向游隙值4．1 深沟球轴承的径向游隙应符合表1的规定。
表1 深沟球轴承(um)4.2 调心球轴承的径向游隙应符合表2和表3的规定。
表2 圆柱孔调心球承(um)表3 圆锥孔调心球轴承(um)4．3 圆柱滚子轴承的径向游隙应符合表4的规定。
表4 圆柱孔圆柱子轴承(um)4．4 滚针轴承的径向游隙除冲压外圈滚针轴承和重系列滚针轴承外，有内、外圈和保持架的滚针轴承采用表4中给出的圆柱滚子轴承的径向游隙值。
圈的重系列滚针轴承（见GB 4603）和内圈作为一个分离零件交货的有保持架滚针轴承，其径向游隙由内圈滚道直径和滚针组件内径决定。
这些直径公差规定在GB 4603和GB5801中。
4．5 调心滚子轴承的径向游隙应符合表5和表6的规定。
表5 圆柱孔调心滚子轴承(um)GB/T 4604—93 (um)附录A推荐的双列圆柱滚子轴承径向游隙（补充件）表A1 推荐的圆锥孔双列圆柱滚子轴承径向游隙(um)表A2 推荐的圆柱孔双列圆柱滚子轴承径向游隙(um)表A2 推荐圆柱孔双列圆柱滚子轴承径向游隙 (um)附加说明：本标准由中华人民共和国机械电子工业部提出。
轴承游隙标准发布时间：2013/7/18轴承游隙的选择原则一、游隙的选择原则：1、采用较紧配合，外圈温差较大、需要降低摩擦力矩及深沟球轴承承受较大轴向负荷或需改善调心性能的场合，宜采用大游隙组。
2、当旋转精度要求较高或需严格限制轴向位移时，宜采用小游隙组。
二、与游隙有关的因素：1、轴承圈与轴的配合。
2、轴承外圈与外壳孔的配合。
3、温度的影响。
注：径向游隙减少量与配合零件的实际有效过盈量大小、相配轴径大小、外壳孔的壁厚有关。
1、实际有效过盈量(圈)应为：△dy = 2/3△d–G* △d为名义过盈量，G*为过盈配合的压平尺寸。
2、实际有效过盈量(外圈)应为：△Dy = 2/3△D–G* △D为名义过盈量，G*为过盈配合的压平尺寸。
3、产生的热量将导致轴承部温度升高，继而引起轴、轴承座和轴承零件的膨胀。
游隙可以增大或减小，这取决于轴和轴承座的材料，以及轴承和轴承支承部件之间的温度剃度。
三、游隙的计算公式：(1):配合的影响1、轴承圈与钢质实心轴：△j =△dy * d/h2、轴承圈与钢质空心轴：△j =△dy * F(d)F(d) = d/h * [(d/d1)2 -1]/[(d/d1)2 - (d/h)2]3、轴承外圈与钢质实体外壳：△A =△Dy * H/D4、轴承外圈与钢质薄壁外壳：△A =△Dy * F(D)F(D) = H/D * [(F/D)2 - 1]/[(F/D)2 - (H/D)2]5、轴承外圈与灰铸铁外壳：△A =△Dy * [F(D)–0.15 ]6、轴承外圈与轻金属外壳：△A =△Dy * [F(D)–0.25 ]注:△j --圈滚道挡边直径的扩量(um)。
△dy—轴颈有效过盈量(um)。
d --轴承径公称尺寸(mm)。
h --圈滚道挡边直径(mm)。
B --轴承宽度(mm)。
d1 --空心轴径(mm)。
△A --外圈滚道挡边直径的收缩量(mm)。
△Dy --外壳孔直径实际有效过盈量(um)。
轴承等级径向游隙标准
轴承的游隙是指轴承内外圈的相对位移量，即将轴承内圈或外圈固定，另一套圈从一个极限位置至另一极限位置的距离。
径向位移量称为径向游隙，轴向位移量称为轴向游隙。
径向游隙值e=R1-R2-d。
在滚动轴承径向游隙标准GB/T4604中，规定了不同工作组别下轴承游隙值，可以满足目前多数的工程应用场合。
以NSK为例，C2 < CN < C3 < C4<c5 cn（有的工厂称之为c0）是标准游隙，大于标准游隙的称之为大游隙，小于标准游隙的称之为小游隙。
CM游隙：电机专用游隙，游隙值在CN和C3之间，范围量比较小。
MC1 < MC2 < MC3 < MC4 < MC5 小径球轴承（微型轴承）径向内部游隙。
MC3为标准游隙。
E和EN：磁电机轴承径向内部游隙。
以上内容仅供参考，如需轴承等级径向游隙标准的具体信息，建议咨询轴承生产商或查阅轴承相关标准规范。
所谓轴承游隙，即指轴承在未安装于轴或轴承箱时，将其内圈或外圈的一方固定，然后便未被固定的一方做径向或轴向移动时的移动量。
根据移动方向，可分为径向游隙和轴向游隙。
运转时的游隙（称做工作游隙）的大小对轴承的滚动疲劳寿命、温升、噪声、振动等性能有影响.测量轴承的游隙时,为得到稳定的测量值，一般对轴承施加规定的测量负荷。
因此，所得到的测量值比真正的游隙（称做理论游隙）大，即增加了测量负荷产生的弹性变形量。
但对于滚子轴承来说，由于该弹性变形量较小，可以忽略不计.安装前轴承的内部游隙一般用理论游隙表示。
游隙的选择从理论游隙减去轴承安装在轴上或外壳内时因过盈配合产生的套圈的膨胀量或收缩后的游隙称做“安装游隙”。
在安装游隙上加减因轴承内部温差产生的尺寸变动量后的游隙称做“有效游隙”。
轴承安装有机械上承受一定的负荷放置时的游隙，即有效游隙加上轴承负荷产生的弹性变形量后的以便称做“工作游隙”。
如图１所示，当工作游隙为微负值时，轴承的疲劳寿命最长但随着负游隙的增大疲劳寿命同显著下降。
因此，选择轴承的游隙时，一般使工作游隙为零或略为正为宜。
图１工作游隙与疲劳寿命的关系另外，需提高轴承的刚性或需降低噪声时，工作游隙要进一步取负值，而在轴承温升剧烈时，工作游隙则要进一步取正值等等，还必须根据使用条件做具体分析。
表１深沟球轴承（圆柱孔）的径向游隙单位um表２调心球轴承的径向游隙（１）圆柱孔轴承单位um表２调心球轴承的径向游隙（２）圆锥孔轴承单位um表３圆柱滚子轴承的径向游隙（１）圆柱孔轴承单位um表４调心滚子轴承的径向游隙（２）圆锥孔轴承单位um轴承类型的选择选择轴承类型时，全面掌握轴承的使用条件是至关重要的。
下表列出了主要的分析项目:具有所需旋转精度的轴承类型[轴承的尺寸精度和旋转精度已由GB按轴承类型标准化了]。
滚珠轴承游隙标准滚珠轴承游隙是指在没有安装在轴上时，内外圈之间的相对位置偏差。
游隙是由轴承内圈和外圈之间的空隙造成的。
滚珠轴承游隙的大小直接影响到轴承在运转时的摩擦、转矩和寿命等特性，因此游隙的控制非常重要。
1.游隙的定义游隙是指安装时轴承内外圈之间的间隙，也就是径向间隙。
径向间隙是指轴承内外圈之间在径向方向上的相对偏差。
游隙有两种表达方式，一种是直接用单位毫米(mm)表示的游隙值，另一种是用轴向力所引起的弹性变形量表示的游隙值。
2.游隙的分类滚珠轴承游隙分为大孔径游隙和小孔径游隙两种。
(1)大孔径游隙：在内圈和外圈之间，在游隙内放置一支游隙环，这样就把游隙分成了两部分，一部分在内圈上，一部分在游隙环上。
(2)小孔径游隙：在内圈和外圈之间没有任何物体。
3.游隙的影响因素滚珠轴承游隙的大小受到以下因素的影响：(1)材料的热胀冷缩：不同材料的热胀冷缩系数不同，造成轴承内外圈的热胀冷缩不均匀，从而影响游隙。
(2)载荷大小：当载荷增大时，轴承内外圈的接触变形增大，游隙也随之增大。
(3)装配过程中的压力：在装配过程中，由于安装的力矩不同，会造成内外圈之间的位置偏移，从而影响游隙。
(4)转速和磨损状态：转速越高，轴承内外圈之间的摩擦力越大，游隙也会增大。
轴承磨损也会导致轴承内外圈之间的相对位置偏差增大。
4.游隙的标准滚珠轴承的游隙有相应的标准来进行控制。
国际上常用的游隙标准有ISO标准、GB标准和JB标准等。
(1) ISO标准：ISO标准是国际上最通用的轴承规范。
它将滚珠轴承游隙分为5个等级，从小到大依次为C1、C2、C3、C4和C5。
其中，C1为最小游隙，C5为最大游隙。
(2) GB标准：GB标准是中国国家标准。
滚珠轴承的游隙分为4个等级，从小到大依次为CN、C2、C3和C4。
其中，CN为最小游隙。
(3) JB标准：JB标准是中国机械行业标准。
滚珠轴承的游隙分为5个等级，从小到大依次为P0、P6、P5、P4和P2。
滚动轴承游隙标准滚动轴承是机械设备中常见的零部件，其性能直接影响着设备的运行效率和使用寿命。
而滚动轴承游隙作为滚动轴承的重要参数之一，对于轴承的运行状态和使用性能有着重要的影响。
因此，对滚动轴承游隙进行标准化管理，对于提高轴承的使用性能和安全性具有重要意义。
一、滚动轴承游隙的定义。
滚动轴承游隙是指在装配时，轴承内外圈与滚动体之间的空隙。
它是轴承内外圈与滚动体之间的几何尺寸差值，也是轴承在装配时的松动量。
滚动轴承游隙的大小直接影响着轴承的旋转精度、刚度、噪音和承载能力等性能指标。
二、滚动轴承游隙的标准。
国际上对于滚动轴承游隙的标准有一定的规定，一般是按照ISO标准进行管理。
ISO标准将滚动轴承游隙分为C2、C0、C3、C4、C5五个等级，分别对应着不同的使用环境和要求。
其中，C0等级是最常见的标准，适用于大多数的一般工业设备。
三、滚动轴承游隙的影响因素。
滚动轴承游隙的大小受到多种因素的影响，主要包括轴承的尺寸精度、安装方式、工作温度、工作负荷等因素。
在实际应用中，需要根据具体的使用情况和要求来确定滚动轴承的游隙标准，以确保其能够满足设备的使用需求。
四、滚动轴承游隙的测量方法。
为了保证滚动轴承游隙的准确性，需要采用适当的测量方法来进行检测。
常见的测量方法包括使用游隙规、游隙卡尺、游隙测量仪等工具进行测量。
在测量时需要注意保持测量工具的清洁和精度，以确保测量结果的准确性。
五、滚动轴承游隙的管理和控制。
在实际的生产和使用过程中，需要对滚动轴承游隙进行严格的管理和控制。
首先需要选择合适的滚动轴承游隙标准，然后在生产过程中严格控制尺寸精度和装配工艺，最后在使用过程中定期检测和维护轴承的游隙状态，以确保其在良好的工作状态。
六、结语。
滚动轴承游隙作为滚动轴承的重要参数之一，对于轴承的使用性能和安全性具有重要的影响。
通过对滚动轴承游隙的标准化管理和控制，可以有效提高轴承的使用性能和安全性，延长设备的使用寿命，降低维护成本，提高设备的可靠性和稳定性。
角接触轴承游隙标准角接触轴承是一种常见的机械零部件，其在机械传动系统中起着至关重要的作用。
而轴承游隙则是影响角接触轴承性能的重要因素之一。
本文将就角接触轴承游隙标准进行介绍和解析，以便读者更好地了解和应用角接触轴承。
首先，角接触轴承游隙标准是指在设计和制造角接触轴承时所需遵循的规范和要求。
角接触轴承游隙的大小直接影响着轴承的使用性能和寿命，因此在生产过程中需要严格控制轴承游隙的标准。
一般来说，角接触轴承游隙标准是由国家标准或行业标准来规定的，不同类型的角接触轴承可能有不同的游隙标准。
其次，角接触轴承游隙标准的确定需要考虑到轴承在工作时的热胀冷缩和变形等因素。
通常情况下，角接触轴承游隙标准会随着轴承尺寸的增大而增大，因为较大尺寸的轴承在工作时受到的热胀冷缩影响更为显著。
此外，角接触轴承游隙标准还会受到工作温度、转速、载荷等因素的影响，需要综合考虑这些因素来确定最合适的游隙标准。
另外，角接触轴承游隙标准的确定还需要考虑到轴承的安装和使用环境。
例如，在高速旋转的轴承中，为了减小摩擦阻力和降低磨损，通常会采用较小的游隙标准；而在承受较大载荷的轴承中，为了保证轴承的稳定性和可靠性，通常会采用较大的游隙标准。
因此，在确定角接触轴承游隙标准时，需要充分考虑到轴承的使用环境和工况。
最后，角接触轴承游隙标准的严格执行对于保证轴承的性能和寿命具有重要意义。
在轴承的设计和制造过程中，需要严格按照游隙标准来进行加工和装配，以保证轴承的质量和精度。
同时，在轴承的使用和维护过程中，也需要严格按照游隙标准来进行安装和调整，以保证轴承的正常运行和寿命。
综上所述，角接触轴承游隙标准是影响轴承性能和寿命的重要因素之一，其确定需要综合考虑轴承尺寸、工作条件和使用环境等因素。
严格执行游隙标准对于保证轴承的性能和寿命具有重要意义，因此在设计、制造、使用和维护角接触轴承时都需要充分重视游隙标准的要求。
希望本文对读者能够有所帮助，谢谢阅读！。
轴承游隙分类作用及其标准值
一、游隙的分类及作用
轴承的游隙是指在无载荷的情况下，轴承内外环间所能移动的最大距离，作径向移动者称为径向游隙(ur),作轴向移动者称为轴向游隙(ua)。
它们分别表示一个套圈固定时，另一套圈沿径向或轴向由一个极限位置到另一个极限位置的移动量。
轴承的径向游隙又分为原始游隙、安装游隙和工作游隙。
通常，轴承的原始径向游隙大于轴承工作时的游隙。
游隙是轴承的一个重要技术参数,它直接影响到轴承的载荷分布、振动、噪声、摩擦、使用寿命和机械的运动精度等技术性能。
严格来说，轴承的额定动载荷是随游隙的大小而变化的。
产品样本中所列的额定载荷(C和Co)是工作游隙为零时的载荷数值。
游隙过大，会引起轴承内部承载区域减小，滚动接触面应力增大，轴承的运动精度下降，振动和噪声增大，轴承的使用寿命缩短；如游隙过小，会引起发热升温，甚至会导致轴承在运转中发生“咬死”的现象。
因此，根据轴承的类型及工作条件选择不同同等级的轴承游隙是很重要的。
二、游隙的标准值及推荐值
轴承游隙等级代号的表示方法，在世界各主要轴承制造厂商及轴承标准中大体是一致的，如下表所示。
轴承游隙标准中所推荐的各种等级的游隙值均在轴承安装以前，处于无载荷状态下的初始游隙（即游隙的测量值）。
当测量轴承游隙值时，由于受测量载荷的影响，轴承的测量值会略大于初始游隙值，因此，在测量轴承游隙时要注意测量载荷的大小，同时应加上所规定的游隙补偿值。
圆锥滚子轴承游隙标准
圆锥滚子轴承游隙是一种重要的参数，它反映了轴承结构及工作状态。
正确的游隙大小，有利于轴承的可靠工作和满足使用寿命，调整它可以得到更优的工作性能。
游隙的确定，考虑了轴承搭接方式、使用条件、轴承类型和有关机械参数等因素。
圆锥滚子轴承的游隙一般分为内圆锥滚子轴承和外圆锥滚子轴承两种，内圆锥滚子轴承游隙的确定，主要考虑轴向负荷、速度和温度等因素：
1. 如果组合轴承（内圆锥滚子轴承和外圆锥滚子轴承），内圆锥滚子轴承和外圆锥滚子轴承应一起选择。
2. 根据使用条件，结合游隙设定规则，选定内圆锥滚子轴承；
3. 如果应用游隙较大，游隙增大系数α按照交货时增大规格确定；
4. 内圆锥滚子轴承的最小游隙应选择为所得的值的1/3；
5. 对于大扭矩轴承，应考虑游隙的危险性，并可采用增大游隙的措施；
6.对于主轴承，由于精度可能低于辅助轴承，应选用小游隙设计，以确保较好的散热性能和具有较高的转动精度；
7. 外圆锥滚子轴承的游隙不应超过内圆锥滚子轴承的游隙的1.5倍，以确保使用安全、稳定、无抖动性能；
8. 内外圆锥滚子轴承之间的游隙，其最小寿命游隙有关机械参数，如轴向负荷、转速、冷热条件的类型、结构及游隙变动曲线等。
圆锥滚子轴承游隙的正确选择，有利于轴承的可靠运行，是轴承调整工作稳定性及使用寿命的关键，关乎轴承性能和使用寿命。
因此，在实际应用中，圆锥滚子轴承游隙的选择应当非常谨慎，认真研究，以确保圆锥滚子轴承可靠运行。
深沟球轴承径向游隙检测标准深沟球轴承径向游隙检测标准近年来，随着工业技术的不断发展和进步，深沟球轴承在机械设备中的应用越来越广泛。
深沟球轴承是一种常用的滚动轴承，具有结构简单、承载能力大、摩擦系数小等优点，因此被广泛应用于各类机械设备中。
在使用过程中，轴承的径向游隙检测是非常重要的，它直接影响着轴承的使用寿命和性能表现。
制定深沟球轴承径向游隙检测标准是非常必要的。
一、深沟球轴承径向游隙的定义我们需要了解深沟球轴承径向游隙的定义。
深沟球轴承的径向游隙指的是在不受外力作用下，内圈和外圈在径向方向上的相对位移量。
通俗地讲，就是内圈和外圈之间的间隙。
在正常情况下，深沟球轴承的径向游隙应该是在一定的范围内，既不能太大也不能太小，过大或过小都会影响轴承的使用性能。
二、深沟球轴承径向游隙的重要性为什么深沟球轴承的径向游隙如此重要呢？适当的径向游隙可以保证轴承在工作时能够获得较大的承载能力和正常的工作状态。
合适的径向游隙还可以减小轴承的摩擦和磨损，延长轴承的使用寿命。
而且，正确的径向游隙还能影响轴承的运转精度和噪音水平。
深沟球轴承的径向游隙直接关系着轴承的性能、寿命和稳定性。
三、深沟球轴承径向游隙的检测方法针对深沟球轴承径向游隙的重要性，目前国际上已经制定了一些相关的检测标准和方法。
主要包括以下几种：1. 传统测量法传统的深沟球轴承径向游隙检测方法是利用游隙测量仪进行测量。
通过在内、外圈之间来回移动游隙测量仪的传感器，测量出内、外圈之间的相对位移，从而获得轴承的径向游隙大小。
这是一种常见、直观的测量方法，但操作相对复杂，需要专业的人员进行操作。
2. 旋转测量法旋转测量法是一种比较新颖的径向游隙检测方法。
该方法是利用专门的装置，将轴承内、外圈装配在该装置上，通过旋转装置来测量轴承内、外圈之间的相对位移，从而得出径向游隙大小。
这种方法的优点是操作简便、快速，并且可以实现自动化测量，减小了人为因素的影响。
四、深沟球轴承径向游隙检测标准的发展趋势随着科技的不断进步，深沟球轴承径向游隙检测标准也在不断发展和完善。
轴承游隙标准轴承游隙标准发布时间：2013/7/18轴承游隙的选择原则⼀、游隙的选择原则：1、采⽤较紧配合，外圈温差较⼤、需要降低摩擦⼒矩及深沟球轴承承受较⼤轴向负荷或需改善调⼼性能的场合，宜采⽤⼤游隙组。
2、当旋转精度要求较⾼或需严格限制轴向位移时，宜采⽤⼩游隙组。
⼆、与游隙有关的因素：1、轴承圈与轴的配合。
2、轴承外圈与外壳孔的配合。
3、温度的影响。
注：径向游隙减少量与配合零件的实际有效过盈量⼤⼩、相配轴径⼤⼩、外壳孔的壁厚有关。
1、实际有效过盈量(圈)应为：△dy = 2/3△d–G* △d为名义过盈量，G*为过盈配合的压平尺⼨。
2、实际有效过盈量(外圈)应为：△Dy = 2/3△D–G* △D为名义过盈量，G*为过盈配合的压平尺⼨。
3、产⽣的热量将导致轴承部温度升⾼，继⽽引起轴、轴承座和轴承零件的膨胀。
游隙可以增⼤或减⼩，这取决于轴和轴承座的材料，以及轴承和轴承⽀承部件之间的温度剃度。
三、游隙的计算公式：(1):配合的影响1、轴承圈与钢质实⼼轴：△j =△dy * d/h2、轴承圈与钢质空⼼轴：△j =△dy * F(d)F(d) = d/h * [(d/d1)2 -1]/[(d/d1)2 - (d/h)2]3、轴承外圈与钢质实体外壳：△A =△Dy * H/D4、轴承外圈与钢质薄壁外壳：△A =△Dy * F(D)F(D) = H/D * [(F/D)2 - 1]/[(F/D)2 - (H/D)2]5、轴承外圈与灰铸铁外壳：△A =△Dy * [F(D)–0.15 ]6、轴承外圈与轻⾦属外壳：△A =△Dy * [F(D)–0.25 ]注:△j --圈滚道挡边直径的扩量(um)。
△dy—轴颈有效过盈量(um)。
d --轴承径公称尺⼨(mm)。
h --圈滚道挡边直径(mm)。
B --轴承宽度(mm)。
d1 --空⼼轴径(mm)。
△A --外圈滚道挡边直径的收缩量(mm)。
△Dy --外壳孔直径实际有效过盈量(um)。
轴承游隙是轴承内/ 外圈和滚动体之间的组合间隙量。
所谓径向游隙和轴向游隙，即内圈或外圈一方固定，另一套圈相对其在径向和轴向上的移动量。
径向游隙：非预紧状态，承受径向载荷的轴承，其径向游隙G为：沿径向任意角度方向，在无外载荷作用时外圈相对于内圈从一个径向偏心极限位置，移向相反极限位置的径向距离的算术平均值。
轴向游隙：非预紧状态，能在两个方向上承受轴向载荷的轴承，其轴向内部游隙G为：无外载荷作用时，一个套圈相对另一套圈，从一个轴向极限位置移向相反的极限位置的轴向距离的平均值。
为了获得精确的测量结果，通常会向轴承施加规定的测量载荷来测量游隙。
因此，测出的游隙值（为了区别，有时也称为“测量游隙”）总是比理论内部游隙（向心轴承也称“几何游隙”）大出测量载荷造成的弹性变形量。
所以，可以通过弹性变形量纠正测量游隙，从而得到理论内部游隙。
然而，滚子轴承的这一弹性变形很小，可以忽略不计。
深沟球轴承的径向内部游隙。
单位：μm小型球轴承和微型球轴承的径向内部游隙。
单位：μm1. 标准游隙为MC3。
调心球轴承的径向内部游隙。
单位：μm圆柱滚子轴承、滚针轴承的径向内部游隙（圆柱孔）。
单位：μm（1）游隙CC9 适用ISO 精度等级5 级、4 级的锥孔圆柱滚子轴承。
（2）CC 是圆柱滚子轴承、无内圈有保持架滚针轴承的非互换性普通游隙代号。
调心滚子轴承的径向内部游隙。
单位：μm双列及成对双联圆锥滚子轴承的径向内部游隙。
单位：μm成对双联角接触球轴承的轴向内部游隙（测量游隙）。
单位：μm点接触球轴承的轴向内部游隙（测量游隙）。
单位：μm。
nsk轴承游隙标准NSK轴承游隙标准。
NSK轴承是一种常见的机械零部件，广泛应用于各种设备和机械系统中。
轴承游隙是指在轴承内部零件之间的间隙，它对轴承的性能和使用寿命有着重要的影响。
因此，NSK轴承游隙标准成为了一个重要的技术指标。
本文将对NSK轴承游隙标准进行详细介绍，希望能为相关领域的工程技术人员提供一些参考。
NSK轴承游隙标准是指在设计和制造NSK轴承时所遵循的游隙范围和要求。
游隙的大小直接影响着轴承的旋转灵活性、承载能力和使用寿命。
NSK轴承游隙标准的制定是为了保证轴承在使用过程中能够达到设计要求的性能指标，同时也考虑到了轴承在不同工况下的适用性和稳定性。
NSK轴承游隙标准的制定主要考虑了以下几个方面的因素：1. 轴承类型，不同类型的轴承在设计和使用过程中所需的游隙范围是不同的，比如深沟球轴承、圆锥滚子轴承、角接触球轴承等，它们的使用条件和要求都有所不同。
2. 工作环境，轴承在不同的工作环境下所受到的载荷和振动情况也会有所不同，因此游隙标准需要考虑到轴承在不同工作环境下的适用性和稳定性。
3. 使用要求，不同的机械设备对轴承的使用要求也会有所不同，比如高速轴承、高精度轴承、低噪音轴承等，它们对游隙的要求也会有所差异。
基于以上的考虑，NSK轴承游隙标准一般包括了游隙的量值范围、游隙的测量方法、游隙的调整方法等内容。
在实际的设计和制造过程中，工程技术人员需要根据具体的使用要求和工作环境来选择合适的轴承游隙标准，并严格按照标准要求进行操作。
总的来说，NSK轴承游隙标准是为了保证轴承在设计和使用过程中能够达到预期的性能指标，同时也考虑到了轴承在不同工况下的适用性和稳定性。
工程技术人员在实际的设计和制造过程中需要充分了解游隙标准的要求，选择合适的标准，并严格按照标准要求进行操作，以确保轴承能够达到设计要求的性能指标。
在实际的工程应用中，NSK轴承游隙标准将会继续发挥着重要的作用，为各种设备和机械系统的正常运转提供可靠的保障。
