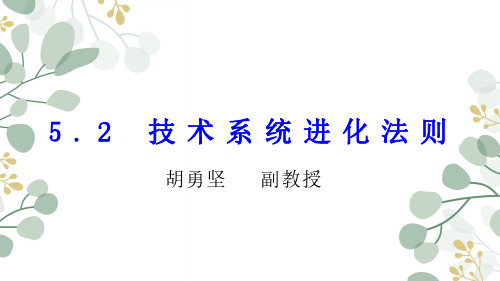

5.2技术系统进化法则胡勇坚 副教授目录•一：技术系统•二：技术系统的进化法则详述•三：技术系统进化论总结•四：进化法则的作用一、技术系统系统技术系统产品2019-6-19TRIZ理论：技术系统进化法则4一、技术系统控制系统硬件系统软件系统接收系统发射系统解调系统调制系统处理器系统数字系统操作系统OS应用软件系统APP智能手机子系统层次图2019-6-19TRIZ 理论：技术系统进化法则6网络电视智能电视体现了多种进化趋势二、技术系统的进化法则详述S曲线进化法则提高理想度法则子系统不均衡进化法则动态性和可控性进化法则向超系统进化法则子系统协调进化法则增加集成度进化法则向自动化方向进化法则向微观级和场应用的进化法则能量传递进化法则系统完备性进化法则1. S 曲线进化法则、•一个技术系统的进化一般经历4个阶段，典型的S曲线是描述一个技术系统的完整生命周期。
•当一个技术系统的进化完成4个阶段后，必然会出现一个新的技术系统来替代它，如此不断的替代。
婴儿期衰退期成长期成熟期技术系统进化不同阶段的特征t t tt专利数量利润性能参数发明级别1234时间（阶段）通过性能参数随时间变化的规律，可以准确地予测产品和技术所处的生命周期阶段。
2、完备性法则3、能量传递法则传递方向法则传递效率法则传递方式法则列车的进化示例4、子系统不均衡进化法则5. 子系统协调性进化法则当前系统子系统子系统协调关系6.动态性进化法则下一代电脑可能样式穿戴式手机7. 向微观级和场的应用进化杂交育种基因育种外科手术介入疗法靶向治疗电子管半导体元件集成电路烽火台微波与电报光纤通信卫星通信8. 向自动化方向进化自动化网络化智能化9. 提高理想度法则提高理想度是技术设计的总的要求，提高理想度法则是技术进化法则的总的法则提高理想度法则动态性和可控性进化法则向超系统进化法则子系统协调进化法则增加集成度进化法则向自动化方向进化法则向微观级和场应用的进化法则能量传递进化法则系统完备性进化法则三、技术系统进化论总结技术系统总是遵循一定的客观规律在不断发展变化，而且同一规律往往在不同的技术领域被反复应用。
创新方法与创新思维知到章节测试答案智慧树2023年最新黑龙江大学第一章测试1.英国的工业革命所进行的时间是18世纪60年代到18世纪末（）。
参考答案:错2.以下不是TRIZ“思维桥”包含的部分的是（）。
参考答案:头脑风暴法3.在实施金鱼法的过程中，可分为如下（）个步骤。
参考答案:64.实施金鱼法第一步为（）。
参考答案:先把问题分为现实和幻想两部分。
5.应用理想解的过程中，首先要确定描述理想解的（）个步骤。
参考答案:56.描述理想解的第一个步骤是（）。
参考答案:设计的最终目的是什么？7.STC算子法可以说是分析问题、查找资源的方法。
（）参考答案:对8.金鱼法被称为“幻想分析仪”。
（）参考答案:对9.金鱼法是采用层层递进的方式来分析问题的，可以逐步深入地对问题进行分解。
（）参考答案:对10.九屏幕图九个窗口分为上、中、下三层，每一层都有三个窗口，从左到右分别代表了相对时间的变化从过去、现在、未来。
（）参考答案:对第二章测试1.TRIZ理论中，发明问题解决理论的理论基础是（）。
参考答案:技术系统进化法则2.通过学习技术系统进化法则，我们知道从扫帚到只能扫地机器人的进化体现了哪种动态性法则？（）参考答案:提高可移动性子法则3.性能低水平，少数人掌握，且利润很低甚至亏损的是S曲线的哪一阶段？( )参考答案:婴儿期4.专利数量上升，经济效益改善但发明级别下降是属于S曲线的哪一阶段？( )参考答案:成长期5.TRIZ理论界定的矛盾中，对于同一个子系统或者同一个参数提出完全相反的要求，这属于TRIZ界定的什么矛盾？（）参考答案:物理矛盾6.通过学习技术系统进化法则，我们知道（）是八大进化法则的核心和基础。
参考答案:提高理想度法则7.通过学习技术系统进化法则，我们知道能量无法从能量源流向技术系统的所有元件。
（）参考答案:错8.通过学习技术系统进化法则，我们知道完全理想的系统是存在的。
（）参考答案:错9.技术系统及其子系统的进化发展过程中，其理想目标倾向于达到原子核基本粒子的尺度。
・学习园地•创新方法之TRIZ技术系统进化法则及案例之三张丽丽（马鞍山钢铁股份有限公司）编者按：创新从最通俗的意义上讲就是创造性地发现问题和创造性地解决问题的过程，TRIZ 理论的强大作用正在于它为人们创造性地发现问题和解决问题提供了系统的理论和方法工具。
“工欲善其事、必先利其器”，掌握先进的创新方法是提高创新效率的最佳途径。
为了给广大冶金工作者们提供创新方法学习平台，特推出《创新方法》专栏。
任何一个产品、工艺和技术都在随着时间向着更高级的方向发展和进化，并且它们的进化过程都会经历相同的几个阶段。
阿奇舒勒通过对大量专利的研究和分析，发现技术系统的进化和生物系统一样，是按照一定规律在发展和进化的，他将这些规律进行总结，就形成了TRIZ理论中的S—曲线和技术系统进化法则。
技术系统进化法则的内容主要体现了产品在实现其他相应功能的过程中改进和发展的趋势。
运用S—曲线和技术系统进化法则可以判断出当前研发的产品处于技术系统进化过程中的哪个阶段，然后基于法则的提示，可以更好地预测出产品未来的发展方向。
1技术系统进化S曲线技术系统进化，就是不断用新技术替代老技术，用新产品替代老产品，即实现系统功能的各项内容从低级到高级变化的过程。
对于一个具体的技术系统而言，对其子系统或元件进行不断地改进，以提高整个系统的性能，就是技术系统的进化过程。
阿奇舒勒通过对大量专利的分析和研究，发现任何一个技术系统都在随着时间向更高级的方向发展和进化，并且它们的进化过程都会经历几个相同的阶段，其规律满足一条S形的曲线。
技术系统进化S曲线，如图1所示。
图中横坐标代表技术系统的发展时期，纵坐标代表技术系统某个重要的性能参数。
性能参数随时间的延续呈现出与人的生命周期类似的S曲线，即所有技术系统的进化一般都要经历由婴儿期、成长期、成熟期、衰退期四个阶段组成的生命周期。
从图1中可以看出，在婴儿期，系统性能的增强比较缓慢；当进入成长期以后，性能将快速增强；而当系统进一步发展到成熟期以后，性能的增强又转而变缓；在最终的退出期，系统的性能不但没有增加，反而有所下降。
TRIZ培训讲义技术系统进化法则技术系统进化法则 DAOV路线图—优化阶段定义 Define 分析 Analyze 优化 Optimize 验证 Verify 1.概念列表 2.方案选择 S曲线进化法则进化树列出概念方案风险分析决策分析 Pro/Innovator 评价模块 A Pera Global Company © 2011 IWINT,INC 进化法则的作用和意义对于新产品的预测分析给予建议对于现有产品的改进方向给予建议作为产品专利规避的有效工具 A Pera Global Company © 2011 IWINT,INC 第 1 页 IWINTTRIZ培训讲义技术系统进化法则主题大纲进化规律简介技术系统进化法则Pro/E软件简介产品预测的步骤和案例小结 A Pera Global Company © 2011 IWINT,INC TRIZ的核心思想之一技术系统的进化和发展并不是随机的，而是遵循着一定的客观规律 A Pera Global Company © 2011 IWINT,INC TRIZ体系——创新的规律算法 S曲线完备性法则能量传递法则协调性法则动态性法则子系统不均衡进化向超系统进化创新的思维创新的方法工具工具创新的规律向微观级进化提高理想度法则…… 正确预测产品未来！术语 A Pera Global Company © 2011 IWINT,INC 第 2 页 IWINTTRIZ培训讲义 S-曲线回顾技术系统进化法则性能参数成熟期成长期衰退期婴儿期时间 A Pera Global Company © 2011 IWINT,INC S-曲线的各阶段特征序号 1 时期婴儿期成长期成熟期衰退期特点效率低，可靠性差，缺乏人、物力的投入，系统发展缓慢价值和潜力显现，大量的人、物、财力的投入，效率和性能得到提高，吸引更多的投资，系统高速发展系统日趋完善，性能水平达到最佳，利润最大并有下降趋势，研究成果水平较低技术达极限，很难有新突破，将被新的技术系统所替代。
2020智慧树知到《创造性思维与创新方法(Triz版）》章节测试完整答案智慧树知到《创造性思维与创新方法(Triz版)》章节测试答案第一章1、屠呦呦发现青蒿素的主要途径是大量筛选、大量实验和灵感，主要采用了现代创新方法。
A:对B:错正确答案：错2、创新方法按照发展历程划分，第三阶段是设问法。
A:对B:错正确答案：错3、创新方法按照发展历程分为4个阶段。
A:对B:错正确答案：错4、爱迪生以极大的毅力和耐心，先后实验了6000多种材料，做了7000多次实验，终于发现可以用棉线做灯丝，足足亮了45小时灯丝才被烧断，这使用的是尝试法。
A:对B:错正确答案：错5、《创新方法论》课程告诉我们，“神农尝百草，日中七十毒”，便是现代创新方法的生动写照。
A:对B:错正确答案：错第二章1、TRIZ源于对( )的研究。
A:专利B:实物C:航天技术D:人造卫星正确答案：专利2、按照TRIZ理论对创新的分级﹐“使用隔热层减少热量损失”属于( )。
A:1级﹕简单的解B:2级﹕少量的改进C:3级﹕根本性的改进D:4级﹕全新的概念正确答案： 1级﹕简单的解3、TRIZ理论中，关于最终理想解的说法，哪一个是不正确的?A:保持了原系统的优点B:没有引入新的缺点C:消除了原系统的缺点D:使系统变得更复杂正确答案：使系统变得更复杂4、“TRIZ桥”共有五“座”：“思维桥”、“进化桥”、“参数桥”、“结构桥”和“功能桥”。
A:对B:错正确答案：对5、人类三大进化理论包括生物进化论、人类社会进化论和技术系统进化法则。
A:对B:错正确答案：对第三章1、汽车是一个技术系统，为了更好地考察汽车，我们可以把( )作为它的超系统来研究。
A:轮胎B:轮毂C:交通工具D:汽车品牌正确答案：C2、性能低水平，少数人掌握，且利润很低甚至亏损的是S曲线的哪一阶段?A:婴儿期B:成长期C:成熟期D:衰退期正确答案：A3、通过对TRIZ理论中技术系统的学习，( )将能量源的能量转化为系统所需的能量。
