图6.1 岩体的压力--变形曲线第六章 岩体的力学性质岩体的力学性质包括岩体的变形性质、强度性质、动力学性质和水力学性质等方面。
岩体在外力作用下的力学属性表现出非均质性、非连续、各向异性和非弹性。
岩体的力学性质取决于两个方面： 1）受力条件；2）岩体的地质特征及其赋存环境条件。
其中地质特征包括岩石材料性质、结构面的发育情况及性质（影响岩体的力学性质不同于岩块的本质原因）；赋存环境条件包括天然应力和地下水。
第一节 岩体的变形性质一、 岩体变形试验及其变形参数确定变形参数包括变形模量和弹性模量。
按静力法得到静E ，动力法得到动E 。
⎪⎪⎪⎪⎪⎩⎪⎪⎪⎪⎪⎨⎧⎩⎨⎧⎪⎪⎪⎩⎪⎪⎪⎨⎧法波地震声波法动力法轴压缩试验法双单水压洞室法钻孔变形法扁千斤顶法狭缝法承压板法静力法按原理和方法分原位岩体变形试验)()()( )(1．承压板法刚性承压板法和柔性承压板法 各级压力P －W （岩体变形值）曲线 按布西涅斯克公式计算岩体的变形模量E m （Mpa ）和弹性模量E me （Mpa ）。
⎪⎪⎩⎪⎪⎨⎧-=-=e m mem m W W PD E W W PD E )1()1(22μμ式中：P —承压板单位面积上的压力（Mpa ）； D —承压板的直径或边长（cm ）；W，W e—为相应P下的总变形和弹性变形；ω—与承压板形状、刚度有关系数，圆形板ω=0.785，方形板ω=0.886。
μm—岩体的泊松比。
★定义：岩体变形模量（E m）：岩体在无侧限受压条件下的应力与总应变之比值。
岩体弹性模量（E me）：岩体在无侧限受压条件下的应力与弹性应变之比值。
图6.2 钻孔变形试验装置示意图②可以在地下水位以下笔图6.3 狭缝法试验装置如图6.3所示。
二、岩体变形参数估算现场原位试验费用昂贵，周期长，一般只在重要的或大型工程中进行，因此，岩体变形参数的很多情况下必须进行估算。
两种方法：① 现场地质调查→建立适当的岩体地质力学模型→室内小试件试验资料→进行估算； ② 岩体质量评价和大量试验资料→建立岩体分类指标与变形参数间的经验关系→进行估算。

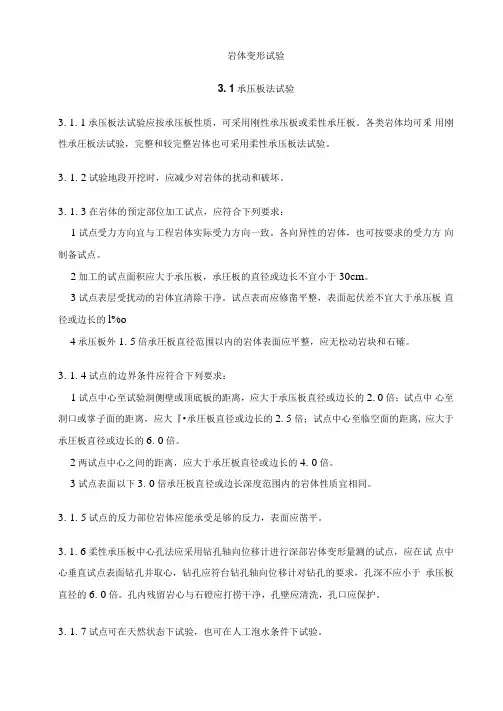

岩体变形试验3. 1承压板法试验3. 1. 1承压板法试验应按承压板性质，可采用刚性承压板或柔性承圧板。
各类岩体均可釆用刚性承圧板法试验，完整和较完整岩体也可采用柔性承压板法试验。
3. 1. 2试验地段开挖时，应减少对岩体的扰动和破坏。
3. 1. 3在岩体的预定部位加工试点，应符合下列要求：1试点受力方向宜与工程岩体实际受力方向一致。
各向异性的岩体，也可按耍求的受力方向制备试点。
2加工的试点面积应大于承压板，承圧板的直径或边长不宜小于30cm。
3试点表层受扰动的岩体宜清除干净。
试点表而应修凿平整，表面起伏差不宜大于承压板直径或边长的l%o4承压板外1. 5倍承圧板直径范围以内的岩体表面应平整，应无松动岩块和石確。
3. 1. 4试点的边界条件应符合下列要求：1试点中心至试验洞侧壁或顶底板的距离，应大于承压板直径或边长的2. 0倍；试点中心至洞口或掌子面的距离，应大『•承圧板直径或边长的2. 5倍；试点中心至临空面的距离, 应大于承圧板直径或边长的6. 0倍。
2两试点中心之间的距离，应大于承圧板直径或边长的4. 0倍。
3试点表面以下3. 0倍承圧板直径或边长深度范围内的岩体性质宜相同。
3. 1. 5试点的反力部位岩体应能承受足够的反力，表面应凿平。
3. 1. 6柔性承压板中心孔法应采用钻孔轴向位移计进行深部岩体变形量测的试点，应在试点中心垂直试点表面钻孔并取心，钻孔应符台钻孔轴向位移计对钻孔的要求，孔深不应小于承压板直径的6. 0倍。
孔内残留岩心与石磴应打捞干净，孔壁应清洗，孔口应保护。
3. 1. 7试点可在天然状态下试验，也可在人工泡水条件下试验。
3. 1. 8试点地质描述应包括下列内容：1试段开挖和试点制备的方法以及出现的情况。
2岩石名称、结构及主要矿物成分。
3岩体结构面的类型、产状、宽度、延伸性、密度、充填物性质，以及与受力方向的关系等。
4试段岩体风化状态及地下水情况。
5试验段地质展示图、试验段地质纵横削面图、试点地质素描图和试点中心钻孔柱状图。

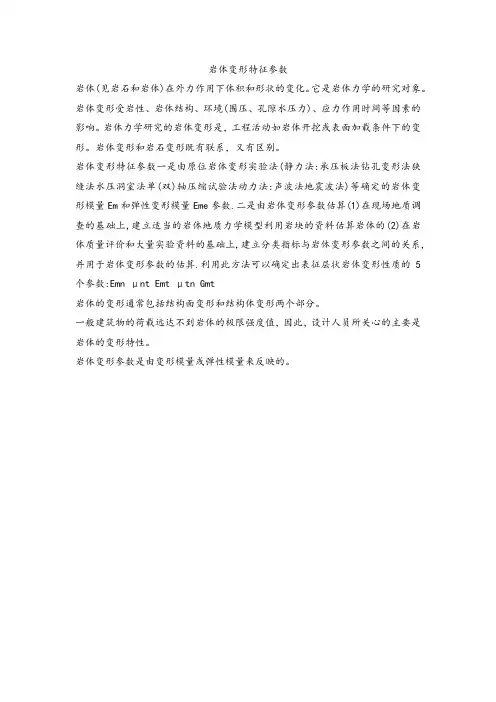

岩体变形特征参数
岩体(见岩石和岩体)在外力作用下体积和形状的变化。
它是岩体力学的研究对象。
岩体变形受岩性、岩体结构、环境(围压、孔隙水压力)、应力作用时间等因素的影响。
岩体力学研究的岩体变形是，工程活动如岩体开挖或表面加载条件下的变形。
岩体变形和岩石变形既有联系，又有区别。
岩体变形特征参数一是由原位岩体变形实验法(静力法:承压板法钻孔变形法狭缝法水压洞室法单(双)轴压缩试验法动力法:声波法地震波法)等确定的岩体变形模量Em和弹性变形模量Eme参数.二是由岩体变形参数估算(1)在现场地质调查的基础上,建立适当的岩体地质力学模型利用岩块的资料估算岩体的(2)在岩体质量评价和大量实验资料的基础上,建立分类指标与岩体变形参数之间的关系,并用于岩体变形参数的估算.利用此方法可以确定出表征层状岩体变形性质的5个参数:Emn μnt Emt μtn Gmt
岩体的变形通常包括结构面变形和结构体变形两个部分。
一般建筑物的荷载远达不到岩体的极限强度值，因此，设计人员所关心的主要是岩体的变形特性。
岩体变形参数是由变形模量或弹性模量来反映的。

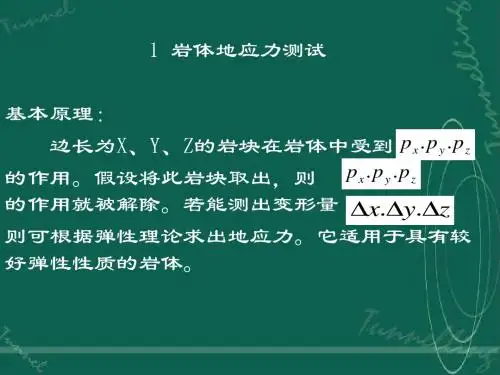

岩体工程力学参数钻孔原位测试新方法-概述说明以及解释1.引言1.1 概述岩体工程力学参数的测试是岩石工程领域中的重要工作，传统的测试方法存在一些局限性，如测试过程中可能会破坏岩体结构，导致测试结果不够准确。
针对这些问题，本文介绍了一种新的岩体工程力学参数测试方法，即钻孔原位测试方法。
该方法通过在岩体内部进行原位测试，不仅可以避免对岩体结构的破坏，还可以获得更准确的测试结果。
本文将详细介绍这一新方法的原理及其应用，并探讨其在岩体工程中的潜在优势和可能存在的局限性，最后展望了该方法的未来发展方向。
通过本文的介绍，读者将能够更全面地了解岩体工程力学参数测试的新方法，并认识到其在岩石工程领域中的重要意义和应用前景。
1.2 文章结构文章结构部分应该包括对整篇文章的结构安排和各个部分内容的简要描述。
具体可写为：文章结构包括引言、正文和结论三个部分。
引言部分主要概述了本文的研究背景和意义，以及新方法的应用前景。
正文部分将介绍传统岩体工程力学参数测试方法和新方法的原理及优势，并探讨新方法在岩体工程中的实际应用情况。
结论部分将总结新方法的优势和可能存在的局限性，以及展望未来可能的研究方向和应用前景。
通过这样的结构安排，读者可以清晰地了解本文的研究内容和逻辑结构。
1.3 目的：本文的目的在于介绍一种新的岩体工程力学参数钻孔原位测试方法，通过对该方法的介绍和分析，探讨其在岩体工程中的应用前景和优势。
同时，也对可能存在的局限性进行了探讨，为该方法的进一步改进和完善提供参考。
最终目的是为了推动岩体工程领域的技术创新和发展，提高岩体工程力学参数测试的准确性和可靠性，为工程实践提供更科学、更可靠的技术支持。
2.正文2.1 传统岩体工程力学参数测试方法岩体工程力学参数的测试一直是岩土工程领域中的重要研究内容，传统的岩体工程力学参数测试方法主要包括室内试验和野外测试两种。
室内试验主要包括岩石样品的采集、制备和力学性能测试。
采集岩石样品后，需要经过标准化的制备工艺，制作成符合标准要求的试样，然后进行拉伸、压缩、剪切等力学性能测试，从而得到岩石的强度、变形模量、泊松比等力学参数。
岩体的力学性质包括岩体的变形性质,强度性质,动力学性质和水力学性质等方面.岩体在外力作用下的力学属性表现出非均质性,非连续,各向异性和非弹性.岩体的力学性质取决于两个方面:1)受力条件;2)岩体的地质特征及其赋存环境条件.其中地质特征包括岩石材料性质,结构面的发育情况及性质(影响岩体的力学性质不同于岩块的本质原因);赋存环境条件包括天然应力和地下水.第一节岩体的变形性质一, 岩体变形试验及其变形参数确定变形参数包括变形模量和弹性模量.按静力法得到,动力法得到.1.承压板法刚性承压板法和柔性承压板法各级压力P-W(岩体变形值)曲线按布西涅斯克公式计算岩体的变形模量Em(Mpa)和弹性模量Eme(Mpa).式中:P—承压板单位面积上的压力(Mpa);D—承压板的直径或边长(cm);W,We—为相应P下的总变形和弹性变形;ω—与承压板形状,刚度有关系数,圆形板ω=0.785,方形板ω=0.886.μm—岩体的泊松比.★定义:岩体变形模量(Em):岩体在无侧限受压条件下的应力与总应变之比值.岩体弹性模量(Eme):岩体在无侧限受压条件下的应力与弹性应变之比值.2.钻孔变形法钻孔膨胀计利用厚壁筒理论(弹性力学)得:式中:d为钻孔孔隙(cm);P为计算压力(Mpa);u为法向变形(cm).与承压板比较其优点:①对岩体扰动小;②可以在地下水位以下笔相当深的部位进行;③试验方向不受限制;④可以测出几个方向的变形,便于研究岩体的各向异性.缺点:涉及岩体体积小,代表性受局限.3.狭缝法(狭缝扁千斤顶法)水平的,也可以是垂直的.如图6.3所示.二,岩体变形参数估算现场原位试验费用昂贵,周期长,一般只在重要的或大型工程中进行,因此,岩体变形参数的很多情况下必须进行估算.两种方法:①现场地质调查→建立适当的岩体地质力学模型→室内小试件试验资料→进行估算;②岩体质量评价和大量试验资料→建立岩体分类指标与变形参数间的经验关系→进行估算.1.层状岩体变形参数估算E,μ,G为岩块参数,Kn,Ks为层面变形参数.1)法向应力σn作用下,如图6.4所示沿n方向加荷:岩体总变形:沿t方向加荷:岩体的变形主要是岩块引起的2)剪应力作用下岩体剪切变形Δuj=层面滑动变形Δu + 岩块的剪切变形Δur注:以上是假定岩块和结构面的变形参数及各岩层厚度均为常数的情况下推导出来的. 2.裂隙岩体变形参数的估算1)比尼卫斯基(Bieniawski,1978)(南非)Em =2RMR-100 (RMR>55)Em变形模量,RMR分类指标值.RMR =9lgQ+44, (巴顿岩体质量分类)Serafim和Pereira(1983)(RMR≤55)2)挪威的Bhasin和Barton等(1993)岩体分类指标Q值—岩体质量分级(巴顿)三,岩体变形曲线类型及其特征(岩体中存在结构面,与岩块的峰值前的变形曲线区分开来) 1.法向变形曲线1)直线型,如图6.5a所示→弹性岩体dp/dw =k(岩体的刚度)2)上凹型,如图6.5b所示→弹塑性岩体>0, 值p↑而↑,层状及节理岩体属于此种类型.3)下凹型(上凸型),如图6.5c所示→塑弹性岩体随p↑而↓,结构面发育且泥质充填的岩体或粘土岩,风化岩属于此种类型.4)复合型→塑-弹-塑性岩体呈阶梯或"S"型,如图6.5d所示.结构面发育不均或岩性不均匀的岩体多属于此种类型.2.剪切变形曲线比较复杂根据τ-u曲线的形状,残余强度(τr)与峰值强度(τp)的比值,可分为3类,如图6.6所示:1)峰前斜率小,破坏位移大,2～10mm;峰后位移↑,强度降低或不变,如图6.6a所示.沿软弱结构面剪切时的情况.2)峰前斜率较大,峰值强度较高,有较明显应力降,如图6.6b所示.沿粗糙结构面,软弱岩体及风化岩体剪切时的情况.3)峰前斜率大,有较清晰的线性段和非线性段,峰值强度大,破坏位移小,1mm左右,残余强度(τr)较低,如图6.6c所示.剪断坚硬岩体时的情况.四,影响岩体变形性质的因素岩体的岩性,结构面的发育特征,荷载条件,试件尺寸,试验方法和温度等等.结构面的影响(结构面效应):方位:导致岩体变形的各向异性,变形模量Em的各向异性;密度:ρ↑,变形增大,Em↓;充填特征;组合关系.第二节岩体的强度性质岩体强度:指岩体抵抗外力破坏的能力.包括抗压强度,抗拉强度和抗剪强度.一,岩体的剪切强度定义:岩体内任一方向剪切面,在法向应力作用下所能抵抗的最大剪应力.包括:抗剪断强度(σn≠0,预定剪切面)抗剪强度与岩块类似(σn≠0,沿已有破裂面)抗切强度(σn=0的抗剪断强度)1.原位剪切试验及其强度参数(C,φ)确定双千斤顶法直剪试验(在平巷中进行),如图6.7所示.一般来说,岩体中的φm与岩块的φ较接近;而岩体的Cm大大低于岩块的C.这说明结构面的存在主要降低了岩体的连结能力,进而降低其内聚力.为使剪切面上不产生力矩效应,合力通过剪切面中心O,使其接近于纯剪破坏;另一千斤顶倾斜布置,α=15°,每组试件应有5个以上.剪断面上:F为试件受剪截面积2.剪切强度特征岩体的剪切强度主要受结构面,应力状态,岩块性质,风化程度及其含水状态等因素的影响.1)高应力条件时,岩体的剪切强度较接近于岩块强度;低应力条件下,岩体的剪切强度主要受结构面发育特征及其组合关系的控制.2)工程荷载一般小于10Mpa(低应力),故与工程活动有关的岩体破坏,基本上受结构面的控制.3)岩体的剪切强度不是单一值,而是具有上限(Upper limit & bound)和下限(Lower limit & bound)的值域.其强度包络线也不是单一曲线,而是有一定上限和下限的曲线族,如图6.8所示.(上限为岩体的剪断强度,下限是结构面的抗剪强度)由图6.8可知:σ较低时,τ变化范围较大,σ↑,τ变化范围变小;σ↑→σ0时,包络线为一曲线,岩体强度τ将不受结构面的影响,趋向各向同性体.二,裂隙岩体的压缩强度包括单轴抗压强度和三轴压缩强度.原位试验工期长,费用高.因此,人们就开始从理论上分析研究裂隙岩体的压缩强度.耶格(Jaeger,1960)提出单结构面理论.→"结构面的强度效应"单结构面强度效应假定岩体中发育一组结构面AB,AB面(法线方向)与最大主应力方向夹角为β如图 6.9(a)所示.由Mohr应力圆理论:……………………………………………………①结构面强度服从Coulomb-Navier准则,如图6.9(b):……………………………………….②①代入②得沿结构面AB产生剪切破坏的条件:……………………………③式中:Cj,φj为结构面的粘聚力和摩擦角.1)当β=φj或时,σ1→∞,岩体不可能沿结构面破坏,而只能产生剪断岩体破坏;2)当β∈[β1,β2]时,岩体才沿结构面破坏,如图6.9(c)所示.略结构面力学效应图给出了这两种破坏的强度包络线,如图6.9(d)所示.另外,由③可得:岩体三轴压缩强度σ1m:当σ3=0时,得岩体单轴抗压强度σmc:当时,得岩体强度的最小值:如果岩体中含有两组以上结构面时,先给出每一组结构面单独存在的强度包络线(σ1-σ3～β),取其中最小的包络线为该岩体的强度包络线,并以此确定岩体的强度.三,裂隙岩体强度的经验估算岩体强度是岩体工程设计的重要参数,而做岩体的原位试验又十分费时,费钱,难以大量进行.因此,如何利用地质资料及小试件室内试验资料,对岩体强度作出合理估算是岩石力学中重要研究课题.下面介绍两种方法:1.准岩体强度该方法的实质:用某种简单的试验指标来修正岩石(块)强度,做为岩体强度的估算值.节理,裂隙等结构面是影响岩体的主要因素.引入弹性波知识,根据弹性波在岩体和岩块中的传播情况,可判断岩体中裂隙发育程度.岩体的完整性(龟裂)系数,以K表示:式中: —岩体中弹性波纵波传播速度;—岩块中弹性波纵波传播速度.可以根据K来计算准岩体强度.1)准岩体抗压强度:σmc=Kσc2)准岩体抗拉强度:σmt=Kσt式中:σc,σt为岩石试件的抗压(拉)强度.2.Hoek-Brown经验方程Hoek-Brown(1980)用试验法导出岩块和岩体破坏时主应力间的关系:式中:σ1,σ3为破坏时的最大(小)主应力;σc为岩块的单轴抗压强度;m,S为与岩性及结构面情况有关的常数,查教材P109表6-5.上式的剪应力表达式为:式中:τ为岩体的剪切强度;σ为法向应力;A,B为常数;1)令σ3=0,则得岩体的单轴抗压强度σmc:2)令σ1=0,则得岩体的单轴抗拉强度σmt:适用条件:适用于受构造变动扰动改造及结构面较发育的裂隙化岩体.而对低围压下较坚硬完整的岩体,估算强度偏低→缺点和不足!除此之外,另外有Sheory,Bisw和Choubeg(1989)等人的经验方程.第三节岩体的动力学性质在动荷载作用下岩体的性质主要表现如下几个方面:弹性波的传播规律(岩体中);岩体的动力变形;岩体的强度性质.何谓波应力波呢波是指某种扰动(运动参数,状态)(如应力,变形,振动,温度,电磁场强度等)的变化在介质中的传播.应力波是应力在固体(岩体)介质中的传播.根据固体介质变形性质的不同,在固体中传播的应力波分为如下几类:①弹性波:σ—ε关系服从虎克定理的介质中传播的波.②粘弹性波:非线性弹性体中传播的波,除了弹性应力外还存在摩擦应力或粘滞应力.③塑性波:应力超过弹性极限的波.(只在振源处才能观察到,且不是所有岩体中都能产生这样的波.)④冲击波:大扰动的传播速度远大于小扰动的传播速度的介质中传播的波.一,岩体中弹性波的传播规律根据波动理论,连续,均匀,各向同性弹性介质中传播的Vp和Vs:式中:Ed—动弹性模量;μd—动泊松比;ρ—介质密度.影响岩体传播的弹性波的因素:(1)岩性:岩体愈坚硬,波速愈大;反之,愈小;(2)结构面:对弹性波传播起隔波(垂直于结构面方向)或导波(平行于结构面方向)作用,从而导致波速及波动特性的各向异性;(3)应力状态:压应力时,波速随应力增加而增加,波幅衰减少;拉应力时,波速随应力增加而降低,波幅衰增大.(4)水:岩体中含水量的增加导致弹性波波速增加;(5)温度:岩体处正温时,波速随T↑而↓;处于负温时则随T↑而↑.二,岩体中弹性波速度的测定式中:E:静弹性模量j:折减系数Ed:动弹性模量(在设计和应用上常用静弹性模量E,但它的获得费时,费事,费钱.)三,岩体的动力变形与强度参数1.动力变形参数(Ed,μd,Gd)声波测试资料求取:2.动力强度参数动态加载下的岩石强度比静态加载下的强度高→"时间效应"王思敬等的经验公式:岩体准抗压强度Rm:式中:Vmp,Vrp分别为岩体和岩块的纵波波速.第四节岩体的水力学性质岩体的水力学性质:指岩体与水共同作用所表现出来的力学性质.水对岩体的作用包括两个方面:1) 水对岩石的物理化学作用(软化系数表示, );(实际上包括软化和泥化作用)2)水与岩体相互耦合作用下的力学效应.一,单个结构面的水力特征设结构面为一平直光滑无限延伸的面,张开度e各处相等,如图6.10所示.忽略岩块的渗透性,在稳定流的情况下,各层间的剪应力τ和静水压力P之间关系:又①式中:ux为沿x方向的水流速度;η为水的动力粘滞系数(0.1Pa.s)1)边界边条件:若e很小,可忽略P在y方向上的变化,求解①得:②由②可知:水流速度在断面上呈二次抛物线分布.又式中:γ为水的运动粘滞系数(cm2/s)以上为平直光滑无充填贯通结构面导出的,但实际上岩体的结构面没有如此理想.于是,路易斯(Louis,1974)提出了修正公式:式中:K2—结构面的面连续性系数;C—结构面的相对粗糙修正系数:h为结构面的起伏差.二,裂隙岩体的水力特征1.含一组结构面岩体的渗透性能如图6.11所示,一般结构面走向方向的等效渗透系数K为:Km很小,可忽略,于是岩体的渗透系数K为:2.含多组结构面岩体的渗透性能(自阅)3.岩体渗透系数的测试1)压水试验单孔,三段,注水试验等方法,如图6.12所示为一单孔压水试验.P→P后,5～10min后测Q(L/min),岩体单位吸水量W(L/min.m.m):巴布什金公式得:2)抽水试验参见《地下水动力学》三,应力对岩体渗透性能的影响野外和室内试验研究表明:结构面中的水流通量随受的正应力↑而↓,并且随着加,卸载次数的增加,岩体的渗透能力降低(主要是结构面受力闭合的结果).许多经验公式:1)斯诺(Snow,1966):K=K0+(Knt2/s)(P0-P)K0为初始应力P0的渗透系数;Kn为结构面的法向刚度;P为法向应力.2)路易斯(Louis,1974): 其中α为系数,σ0为有效应力.3)孙广忠等(1983): (K0为附加应力=0时的渗透系数;Kn为结构面的法向刚度).由公式可知:岩体的渗透系数K是随应力的增加而降低的.并且随着岩体的埋深增大,结构面发育的密度和张开度都相应减小,故岩体的渗透性也减小.工程实例中:①如地下洞室和边坡的开挖,改变了岩体中的应力状态,原来岩体中结构面的张开度因应力释放而增大,岩体的渗透性能也增大.②水库的修建→改变结构面中的应力水平→影响岩体的渗透性能.四,渗流应力位于地下水面以下的岩体,当存在渗透水流时,就受到渗流静水压力和动水压力的作用.在多孔介质如土体中时,对介质骨架作用的Pd为体积力.当裂隙岩体中充满流动的地下水时,地下水对岩体裂隙壁施加一垂直于裂隙壁面的静水压力和平行与裂隙壁面的动水压力,动水压力为面力,即:式中:b为裂隙的隙宽.。
