单片机总线扩展结构 典型RAM和ROM芯片介绍

单片机的内部结构及功能介绍单片机（Microcontroller）是指将中央处理器(CPU)、存储器、输入/输出端口和时钟电路等功能集成在一块芯片上的集成电路。

它通常用于嵌入式系统中，广泛应用于各种电子设备如家用电器、汽车控制系统、工业自动化等领域。

本文将介绍单片机的内部结构和功能，以帮助读者更好地理解单片机的工作原理。

一、内部结构单片机的内部结构一般包括以下几个主要部分：1. 中央处理器（CPU）：单片机的核心部分，负责执行指令、控制数据流和实现各种运算逻辑。

CPU的性能直接影响到单片机的运行速度和处理能力。

2. 存储器：包括程序存储器（ROM）和数据存储器（RAM）。

ROM用来存储程序代码和常量数据，通常是只读的；RAM用来存储程序执行过程中的临时数据，是临时性的存储器。

3. 输入/输出端口：用于连接外部设备和单片机进行数据交换。

通过输入/输出端口，单片机可以实现与外部设备的通信和控制。

4. 时钟电路：提供时钟信号，用于同步单片机内部各个部分的工作，确保各部分之间的协调运行。

二、功能介绍单片机的功能主要包括以下几个方面：1. 控制功能：单片机可以执行各种控制算法，实现对外部设备的精确控制。

例如控制温度、湿度、速度等参数。

2. 数据处理功能：单片机可以处理各种数据，包括数字信号和模拟信号。

通过模数转换器（ADC）和数模转换器（DAC），单片机可以实现数字信号和模拟信号之间的转换。

3. 通信功能：单片机可以通过串口、并口、网络等方式与其他设备进行通信，实现数据的传输和交换。

4. 定时功能：单片机可以通过时钟信号实现定时功能，如定时器、计数器等，用于控制事件的发生时间和时序。

5. 中断功能：单片机可以响应外部中断、定时中断等，及时处理外部事件，提高系统的响应速度和实时性。

总结通过了解单片机的内部结构和功能，我们更清楚地认识到单片机是一种集成度高、功能强大的微型计算机，广泛应用于各个领域。

单片机的设计结构和功能强大，为嵌入式系统的开发和应用提供了有力支持，也为我们的生活和工作带来了便利。

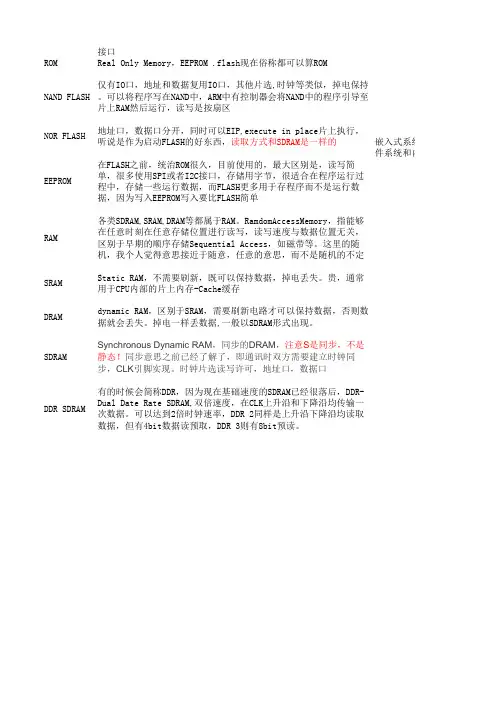

接口ROM Real Only Memory，EEPROM .flash现在俗称都可以算ROMNAND FLASH 仅有IO口，地址和数据复用IO口，其他片选,时钟等类似，掉电保持。

可以将程序写在NAND中，ARM中有控制器会将NAND中的程序引导至片上RAM然后运行，读写是按扇区NOR FLASH 地址口，数据口分开，同时可以EIP,execute in place片上执行，听说是作为启动FLASH的好东西，读取方式和SDRAM是一样的EEPROM 在FLASH之前，统治ROM很久，目前使用的，最大区别是，读写简单，很多使用SPI或者I2C接口，存储用字节，很适合在程序运行过程中，存储一些运行数据，而FLASH更多用于存程序而不是运行数据，因为写入EEPROM写入要比FLASH简单RAM 各类SDRAM,SRAM,DRAM等都属于RAM。

RamdomAccessMemory，指能够在任意时刻在任意存储位置进行读写，读写速度与数据位置无关，区别于早期的顺序存储Sequential Access，如磁带等。

这里的随机，我个人觉得意思接近于随意，任意的意思，而不是随机的不定SRAM Static RAM，不需要刷新，既可以保持数据，掉电丢失。

贵，通常用于CPU内部的片上内存-Cache缓存DRAM dynamic RAM，区别于SRAM，需要刷新电路才可以保持数据，否则数据就会丢失。

掉电一样丢数据,一般以SDRAM形式出现。

SDRAM Synchronous Dynamic RAM，同步的DRAM，注意S是同步，不是静态！同步意思之前已经了解了，即通讯时双方需要建立时钟同步，CLK引脚实现。

时钟片选读写许可，地址口，数据口DDR SDRAM 有的时候会简称DDR，因为现在基础速度的SDRAM已经很落后，DDR-Dual Date Rate SDRAM,双倍速度，在CLK上升沿和下降沿均传输一次数据。

单片机存储器类型详解分为两大类RAM和ROM，每一类下面又有很多子类：RAM：SRAMSSRAMDRAMSDRAMROM：MASK ROMOTP ROMPROMEPROMEEPROMFLASH MemoryRAM：Random Access Memory随机访问存储器存储单元的内容可按需随意取出或存入，这种存储器在断电时将丢失其存储内容，故主要用于存储短时间使用的程序。

它的特点就是是易挥发性（volatile），即掉电失忆。

我们常说的电脑内存就是RAM的。

ROM：Read Only Memory只读存储器ROM 通常指固化存储器(一次写入，反复读取)，它的特点与RAM相反。

RAM和ROM的分析对比：1、我们通常可以这样认为，RAM是单片机的数据存储器，这里的数据包括内部数据存储器（用户RAM区，可位寻址区和工作组寄存器）和特殊功能寄存器SFR，或是电脑的内存和缓存，它们掉电后数据就消失了（非易失性存储器除外，比如某些数字电位器就是非易失性的）。

ROM是单片机的程序存储器，有些单片机可能还包括数据存储器，这里的数据指的是要保存下来的数据，即单片机掉电后仍然存在的数据，比如采集到的最终信号数据等。

而RAM 这个数据存储器只是在单片机运行时，起一个暂存数据的作用，比如对采集的数据做一些处理运算，这样就产生中间量，然后通过RAM暂时存取中间量，最终的结果要放到ROM的数据存储器中。

如下图所示：2、ROM在正常工作状态下只能从中读取数据，不能快速的随时修改或重新写入数据。

它的优点是电路结构简单，而且在断电以后数据不会丢失。

缺点是只适用于存储那些固定数据的场合。

RAM与ROM的根本区别是RAM在正常工作状态下就可以随时向存储器里写入数据或从中读取数据。

SRAM：Static RAM静态随机访问存储器它是一种具有静止存取功能的内存，不需要刷新电路即能保存它内部存储的数据。

不像DRAM内存那样需要刷新电路，每隔一段时间，固定要对DRAM刷新充电一次，否则内部的数据即会消失，因此SRAM具有较高的性能，但是SRAM也有它的缺点，即它的集成度较低，相同容量的DRAM内存可以设计为较小的体积，但是SRAM却需要很大的体积，所以在主板上SRAM存储器要占用一部分面积。

管脚介绍：
A0-AX 地址总线 I/O0-I/O7 数据总线 VCC、GND电源与地 \CE 片选信号，低电平有效。该管 脚为0时，才能对该芯片进行编程 或读出数据的操作； \OE 允许数据输出选通信号线，只 有该管脚有效（为低）时，内容才 能被读出，接单片机的\PSEN端。 RDY/BUSY数据写入式的状态查询， 若为高则可写入。
特别的，对于外扩256BRAM可使用另外一种MOVX A,@Ri和 MOVX @Ri, A 指令操作。
§5-5 地址译码方法与混合扩展
一、选址译码方法
在外扩的多片存储器中要完寻址一个具体单元的功能，必须进行 两种选择：一是必须选择出要操作的存储器芯片，即片选；二是必须 选择出该芯片的存储字节单元，即字选。
ALE端 地址锁存的选通信号，以实现对P0口输出低8位地址的锁存； PSEN端 连接外部EPROM的\OE端，作为其选通信号； EA端：作为低4KB程序的片内外选择端，为高时，应用片内程序存储器； RD端：作为外扩RAM或I/O端口的读选通信号； WR端：作为外扩RAM或I/O端口的写选通信号。
§5-2 MCS-51单片机扩展三总线构成
§5-2 MCS-51单片机扩展三总线构成
一、三总线的概念
地址总线AB 数据总线DB 控制总线是单片机发出的一组用于片外ROM、RAM和I/O端口读写操作控制的 信号线。
二、扩展三总线的构成
P0作为数据与低8位地址总线的复用线； P2作为地址的高8位，如果有其中一条用作了地址线，其余的也不能再作为I/O使用； 控制：
§5-1 常用存储器芯片
一、RAM及常用静态RAM芯片
RAM为随机存储器，分为TTL双极型和MOS单极型，SRAM为静态RAM，只要正常持 续供电，即保持数据；DRAM为动态RAM，必须进行周期性刷新才能保持数据，单片 机应用SRAM。 目前常用的SRAM有6116，6264,62256等。

一、什么是ROM，RAM，EPROM，EEPROM，DRAM，Flash，MRAM，RDRAM，各有什么作用什么是ROM，有什么作用简称：ROM 标准：Read Only Memory 中文：只读存储器只读存储器，这种内存 (Memory ) 的内容任何情况下都不会改变，计算机与使用者只能读取保存在这里的指令，和使用储存在ROM的数据，但不能变更或存入资料。

ROM被储存在一个非挥发性芯片上，也就是说，即使.Yco688 { display:none; } 简称：ROM标准：Read Only Memory中文：只读存储器只读存储器，这种内存 (Memory ) 的内容任何情况下都不会改变，计算机与使用者只能读取保存在这里的指令，和使用储存在ROM的数据，但不能变更或存入资料。

ROM被储存在一个非挥发性芯片上，也就是说，即使在关机之后记忆的内容仍可以被保存，所以这种内存多用来储存特定功能的程序或系统程序。

ROM储存用来激活计算机的指令，开机的时候ROM提供一连串的指令给中央处理单元进行测试，在最初的测试中，检查RAM位置(location)以确认其储存数据的能力。

此外其它电子组件包括键盘 (Keyboard ) 、计时回路(timer circuit)以及CPU本身也被纳入CPU的测试中。

什么是RAM，有什么作用简称：RAM标准：Random Access Memory中文：随机存储器随机存取内存，是内存(Memory)的一种，由计算机CPU控制，是计算机主要的储存区域，指令和资料暂时存在这里。

RAM是可读可写的内存，它帮助中央处理器 (CPU ) 工作，从键盘 (Keyboard ) 或鼠标之类的来源读取指令，帮助CPU 把资料 (Data) 写到一样可读可写的辅助内存 (Auxiliary Memory) ，以便日后仍可取用，也能主动把资料送到输出装置，例如打印机、显示器。

RAM的大小会影响计算的速度，RAM越大，所能容纳的资料越多，CPU读取的速度越快。

Vpp A12 A7 A6 A5 A4 A3 A2 A1 A0 D0 D1 D2 GND
62128
Vcc WE A13 A8 A9 A11 OE A10 CE D7 D6 D5 D4 D3 11
采用线选法外扩3片6264RAM的接口电路
思考一下：3片6264RAM的各自所占的地址空间？
12
采用译码法外扩4片62128RAM的接口电路
Vpp A12 A7 A6 A5 A4 A3 A2 A1 A0 D0 D1 D2 GND
27128
Vcc PGM A13 A8 A9 A11 OE A10 CE D7 D6 D5 D4 D3
Vpp A12 A7 A6 A5 A4 A3 A2 A1 A0 D0 D1 D2 GND
27256
Vcc A14 A13 A8 A9 A11 OE A10 CE D7 D6 D5 D4 D3
目前常用的编程方法主要有两种：一种是使用通用编
程器编程，比如RF1800，另一种是使用下载型编程器进 行编程。下面介绍如何对AT89S51片内的Flash存储器进 行编程。
23
23
AT89C5X与AT89LV5X之间的主要区别： 1.AT89LV5X工作电压为2.7~6V,可在低电压条件下工作。
24 。 2. AT89LV5X振荡器的最高频率为12MHz，而AT89C5X振荡器的最高频率为24MHz
17
MCS-51
P2.7-2.0
P0.7-0.0
ALE
W
R
D R
D7-D0
74LS138
74LS373
A
B
C
G2B
G2A
G
1
G
ቤተ መጻሕፍቲ ባይዱ

80C51单片机的系统扩展 第6章 80C51单片机的系统扩展
6.1.2 常用程序存储器芯片
1、Flash(闪速 、 闪速)ROM 闪速
FlashROM是一种新型的电擦除式存储器，它是在EPROM工艺的基础上 增添了芯片整体电擦除和可再编程功能。它即可作数据存储器用，又可作程序 存储器用，其主要性能特点为： （1）电可擦除、可改写、数据保持时间长。 （2）可重复擦写/编程大于1万次。 （3）有些芯片具有在系统可编程ISP功能。 （4）读出时间为ns级，写入和擦除时间为ms级。 （5）低功耗、单一电源供电、价格低、可靠性高，性能比EEPROM优越。 FlashROM型号很多，常用的有29系列和28F系列。29系列有29C256 （32K×8）、29C512（64K×8）、29C010（128K×8）、29C020 （256K×8）、29040（512K×8）等，28F系列有28F512（64K×8）、 28F010（128K×8）、28F020（256K×8）、28F040（512K×8）等。
80C51单片机的系统扩展 第6章 80C51单片机的系统扩展
6.2.1 常用数据存储器芯片
静态存储器（SRAM）具有存取速度快、使用方便和价 格低等优点。但它的缺点是，一旦掉电，内部所有数据信 息都会丢失。常用的SRAM有6116（2KB×8）、6264 （8KB×8）、62128（16KB×8）、62256（32KB×8） 等芯片。常用SRAM芯片管脚和封装如图6-8所示，引脚功 能如下。 ① A0～A15：地址输入线。 ② D0～D7：双向三态数据总线，有时也用I/O0～I/O7表示。 ③CE：片选线，低电平有效。6264的26脚（CS）必须接高 电平，并且CE为低电平时才选中该芯片。 ④OE：读选通线，低电平有效。 ⑤WE：写选通线，低电平有效。 ⑥ VCC：电源线，接+5V电源。 ⑦ NC：空。 ⑧ GND：接地。

51单片机存储器结构介绍单片机是一种微型电脑芯片，他能够实现数字信号的处理和控制。

而存储器是单片机的核心组成部分之一，用于存储程序指令和数据。

本文将介绍51单片机的存储器结构。

一、内部存储器1. 代码存储器（ROM）代码存储器是用来存放程序指令的地方，它通常具有只读的特点，因此称之为只读存储器（Read-Only Memory）。

在51单片机中，常见的ROM有EPROM、EEPROM和Flash。

其中，EPROM需要使用紫外线擦除后才能进行写入操作，而EEPROM和Flash则支持电子擦除和写入操作。

2. 数据存储器（RAM）数据存储器用于存储程序中的数据，可以进行读取和写入操作。

51单片机中的RAM分为内部RAM和外部RAM两种类型。

内部RAM 是静态随机存储器（SRAM），容量通常较小，但读取速度快。

而外部RAM则可以通过外部接口来扩展存储容量。

二、外部存储器除了内部存储器之外，51单片机还支持外部存储器的连接，以扩展存储容量。

1. 并行存储器并行存储器是指通过并行接口与单片机进行数据交换的存储器，常见的有静态随机存储器（SRAM）、动态随机存储器（DRAM）和闪存等。

并行存储器的访问速度较快，但通信线路和引脚较多，连接复杂。

2. 串行存储器串行存储器是通过串行接口与单片机进行数据交换的存储器，常见的有串行EEPROM和串行闪存等。

串行存储器相对于并行存储器来说，引脚和通信线路较少，连接较为简单，但访问速度相对较慢。

三、存储器扩展技术1. 存储器芯片选择在实际应用中，我们需要根据需求选择合适的存储器芯片。

不同的存储器芯片具有不同的特性，比如容量大小、访问速度、耗能情况等，需要根据具体需求进行选择。

2. 存储器接口设计单片机与存储器之间的通信需要通过特定的接口进行连接。

在设计存储器接口时，需要考虑接口的引脚数目、速度要求、稳定性等因素，并且保证接口与存储器芯片的电气特性匹配。

3. 存储器管理技术存储器管理是针对大容量存储器的一种管理方法，用于提高存储效率和数据存取速度。

10
19
11
18
12
17
13
16
14
15
2764 27128 27256 27512
Vcc Vcc Vcc
Vcc
PGM PGM A14
A14
NC
A13 A13
A13
A8
A8
A8
A8
A9
A9
A9
A9
A11 A11 A11
A11
OE
OE
OE
OE/Vpp
A10 A10 A10
A10
CE
CE
CE
CE
Q7
Q7
Q7
Q7
Q6
Q6
Q6
Q6
Q5
Q5
Q5
Q5
Q4
Q4
Q4
Q4
Q3
Q3
Q3
Q3
EPROM存储器扩展电路：
P2.0-P2.4
ALE
P0
80C31
EA
74LS373
G OE
D7 Q7 :: :: D0 Q0
PSEN
A8-A12
A7
: :
2764A
A0
D0～D7
CE OE
2、EEPROM存储器及扩展
常用的EEPROM芯片有2864、2817等 。
由于80C51采用不同的控制信号和指令 ，尽管ROM 与RAM的地址是重叠的，也不会发生混乱。
80C51对片内和片外ROM的访问使用相同的指令，两 者的选择是由硬件实现的。
芯片选择现在多采用线选法，地址译码法用的渐少。 ROM与RAM共享数据总线和地址总线。
访问片外ROM的时序 ：

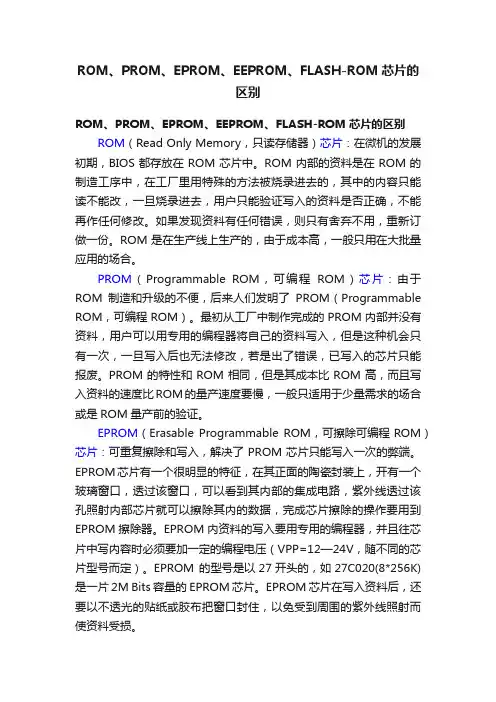

ROM、PROM、EPROM、EEPROM、FLASH-ROM芯片的区别ROM、PROM、EPROM、EEPROM、FLASH-ROM芯片的区别ROM（Read Only Memory，只读存储器）芯片：在微机的发展初期，BIOS都存放在ROM芯片中。

ROM内部的资料是在ROM的制造工序中，在工厂里用特殊的方法被烧录进去的，其中的内容只能读不能改，一旦烧录进去，用户只能验证写入的资料是否正确，不能再作任何修改。

如果发现资料有任何错误，则只有舍弃不用，重新订做一份。

ROM是在生产线上生产的，由于成本高，一般只用在大批量应用的场合。

PROM（Programmable ROM，可编程ROM）芯片：由于ROM制造和升级的不便，后来人们发明了PROM（Programmable ROM，可编程ROM）。

最初从工厂中制作完成的PROM内部并没有资料，用户可以用专用的编程器将自己的资料写入，但是这种机会只有一次，一旦写入后也无法修改，若是出了错误，已写入的芯片只能报废。

PROM的特性和ROM相同，但是其成本比ROM高，而且写入资料的速度比ROM的量产速度要慢，一般只适用于少量需求的场合或是ROM量产前的验证。

EPROM（Erasable Programmable ROM，可擦除可编程ROM）芯片：可重复擦除和写入，解决了PROM芯片只能写入一次的弊端。

EPROM芯片有一个很明显的特征，在其正面的陶瓷封装上，开有一个玻璃窗口，透过该窗口，可以看到其内部的集成电路，紫外线透过该孔照射内部芯片就可以擦除其内的数据，完成芯片擦除的操作要用到EPROM擦除器。

EPROM内资料的写入要用专用的编程器，并且往芯片中写内容时必须要加一定的编程电压（VPP=12—24V，随不同的芯片型号而定）。

EPROM 的型号是以27开头的，如27C020(8*256K)是一片2M Bits容量的EPROM芯片。

EPROM芯片在写入资料后，还要以不透光的贴纸或胶布把窗口封住，以免受到周围的紫外线照射而使资料受损。

2288
2．锁存器74LS573 也是一种带有三态门的8D锁存器，功能及内部结构与74LS373
完全一样，只是其引脚排列与74LS373不同，图8-10为74LS573引 脚图。
由图8-10，与74LS373相比，74LS573的输入D端和输出Q端依次 排列在芯片两侧，为绘制印制电路板提供方便
引脚说明： D7～D0：8位数据输入线。 Q7～Q0：8位数据输出线。 G ：数据输入锁存选通信号，该引脚与74LS373的G端功能相 同。
（2）数据总线（Data Bus，DB）：用于单片机与外部存储器 之间或与I/O接口之间传送数据，数据总线是双向的。
（3）控制总线（Control Bus，CB）：控制总线是单片机发出 的各种控制信号线。
7
如何来构造系统的三总线。 1．P0口作为低8位地址/数据总线 AT89S51受引脚数目限制，P0口既用作低8位地址总线，又用 作数据总线（分时复用），因此需增加一个8位地址锁存器。 AT89S51访问外部扩展的存储器单元或I/O接口寄存器时，先发 出低8位地址送地址锁存器锁存，锁存器输出作为系统的低8位 地址（A7~ A0）。随后，P0口又作为数据总线口（D7~ D0），如 图8-2所示。 2．P2口的口线作为高位地址线 P2口用作系统的高8位地址线，再加上地址锁存器提供的低8 位地址，便形成了系统完整的16位地址总线。
采用译码器划分的地址空间块都是相等的，如果将地址空间 块划分为不等的块，可采用可编程逻辑器件FPGA对其编程来代 替译码器进行非线性译码。
22
图8-6 存储器空间被划分成每块4KB
2233
2.2 外部地址锁存器 受引脚数的限制，P0口兼用数据线和低8位地址线，为了将
它们分离出来，需在单片机外部增加地址锁存器。目前，常用 的地址锁存器芯片有74LS373、74LS573等。 1．锁存器74LS373

51系列单片机内部组成结构51系列单片机内部组成结构是了解和掌握单片机原理和应用的基础，本文将从以下几个方面进行介绍：一、CPU(中央处理器)51系列单片机的CPU是整个系统的核心部件，它是由运算器、控制器和寄存器等组成的。

其中，运算器包括算术逻辑单元ALU和控制单元CU,控制器包括程序计数器PC、指令寄存器IR、状态寄存器SR等。

CPU的主要功能是执行指令，控制程序的运行，实现各种功能。

二、RAM(随机存储器)RAM是51系列单片机中的一种数据存储器，分为内ROM和外RAM 两种类型。

内ROM是只读存储器，由4KB的芯片组成，用于存储程序代码和数据；外RAM是由64KB的芯片组成，可以进行数据的读取和写入操作。

RAM在单片机中的作用非常重要，它可以存储程序代码和各种数据，供CPU进行读取和处理。

三、ROM(只读存储器)ROM是51系列单片机中的一种程序存储器，由4KB的芯片组成，用于存储程序代码和数据。

与RAM不同的是，ROM中的数据只能读取，不能修改。

ROM在单片机中的作用也非常重要，它可以存储程序代码和各种数据，供CPU进行读取和处理。

四、I/O接口I/O接口是51系列单片机中的一个非常重要的部分，它包括输入输出端口、定时计数器、串行通信口等。

输入输出端口是单片机与外部设备进行通信的重要途径，包括32个引脚的8位并行输入输出端口和16个引脚的8位双向移位寄存器。

定时计数器可以用于产生定时中断或者计时功能。

串行通信口可以用于与其他设备进行串行通信。

五、定时/计数器定时/计数器是51系列单片机中的一个非常重要的部分，它可以用于产生定时中断或者计时功能。

定时/计数器由两个16位的定时器组成，每个定时器都可以单独配置为模式0或模式1的工作方式。

在模式0下，定时器是一个累加器，可以用来产生定时中断；在模式1下，定时器是一个计数器，可以用来产生计时功能。

六、总线总线是51系列单片机中的一个重要组成部分，它可以将各个部件连接在一起，实现信息的传输和交换。

叠的8 KB地址空间。因只用一片2764，其片选信号CE可直 接接地(常有效)。其连接电路如图 8-3所示。
图8-3 2764与8031的扩展连接图
图8-3所示连接电路的8个重叠的地址范围为
0000000000000000~0001111111111111，即0000H~1FFFH；
0010000000000000~0011111111111111，即2000H~3FFFH；
图8-6扩展2KB数据存储器的线路图
8.3 数据存储器RAM的扩展
图8-7 线选法扩展1片6264电路图
Ｐ２口剩余的管脚都可以与两 个ＣＥ中的任何一个相连
另我们也可以采用译码法，见p１１４－p１１５
小结 P117
３．ＰＳＥＮ信号是并行的
４．各芯片使用不同的片选信号，片选信号可以有线选法和译 码法得到．
8.3 数据存储器RAM的扩展
片内资源 8031片内RAM的容量：128B 片外最大可扩展64K RAM。
认识芯片
可用来扩展的存储器芯片：SRAM 6116，6264，62256等
也要用到锁存器芯片：例74LS373。
8.2 程序存储器ROM的扩展
例1:EPROM扩展实例--在8031单片机上扩展4KB EPROM(12条地址线)
P2.3 A11
P2.0 P0.7 D7 Q7
``` ```
``` ```
A8 A7
12根地址线
373
D0 G Q0
8031
P0.0
A0
2732
O7 . . . O0
ALE
8根数据线
PSEN
1D～8D为8个输入端。 1Q～8Q为8个输出端。 OE为使能信号:用于控制三 态门的状态.为0,三态门导通,为1 三态门输出为高阻态. G为数据打入端： 当G为 “1”时， 锁存器输出状态(1Q～ 8Q)同输入状态(1D～8D)； 当G由 “1”变“0”时， 数据打入锁存器 中。

单片机的存储器类型及使用方法单片机是一种集成了处理器、存储器和周边电路等功能于一体的微型电子器件。

它常被用于各种电子设备中，如电视、手机、空调等。

而存储器是单片机中用于存储程序指令和数据的重要组成部分。

本文将介绍单片机的存储器类型及其使用方法。

一、存储器类型单片机的存储器可以分为两种类型：随机存储器（RAM）和只读存储器（ROM）。

1. 随机存储器（RAM）随机存储器是一种临时性存储器，它用于存储单片机执行程序时所需要的数据。

RAM可以被反复擦写和读取，具有读写速度快的特点。

在单片机中，有两种常见的RAM类型：静态随机存储器（SRAM）和动态随机存储器（DRAM）。

静态随机存储器（SRAM）是一种以触发器为基本单元的存储器，具有数据保存时间长的特点。

它适用于需要频繁读写操作的应用场景，如缓存存储器。

动态随机存储器（DRAM）是一种以电容和晶体管为基本单元的存储器，具有存储密度高的特点。

它适用于存储大容量数据的应用场景，如图片、音频等。

2. 只读存储器（ROM）只读存储器是一种永久性存储器，它存储了单片机的固定程序和数据。

ROM的内容一旦编程就无法修改，具有防止数据丢失的特点。

在单片机中，有多种类型的ROM可供选择，如可擦写可编程只读存储器（EPROM）、电可擦写只读存储器（EEPROM）和闪存存储器等。

可擦写可编程只读存储器（EPROM）是一种使用紫外线擦写和编程的ROM，具有多次擦写和编程的特点。

它适用于开发阶段和需要频繁更新程序的应用场景。

电可擦写只读存储器（EEPROM）是一种使用电信号擦写和编程的ROM，具有擦写和编程操作简单的特点。

它适用于少量数据存储和频繁更新的应用场景。

闪存存储器是一种基于半导体存储技术的ROM，具有存储容量大、擦写和编程速度快的特点。

它广泛应用于各种电子设备中，如智能手机、数码相机等。

二、存储器使用方法单片机的存储器使用方法包括存储器的读取和写入操作。

1. 存储器的读取在单片机中，存储器的读取操作是通过地址总线和数据总线实现的。

ROM、RAM、DRAM、SRAM、FLASH的区别？(2009-06-13 13:45:41)标签：ROM和RAM指的都是半导体存储器，ROM是Read Only Memory的缩写，RAM是Random Access Memory的缩写。

ROM在系统停止供电的时候仍然可以保持数据，而RAM通常都是在掉电之后就丢失数据，典型的RAM就是计算机的内存。

RAM有两大类，一种称为静态RAM（Static RAM/SRAM），SRAM速度非常快，是目前读写最快的存储设备了，但是它也非常昂贵，所以只在要求很苛刻的地方使用，譬如CPU 的一级缓冲，二级缓冲。

另一种称为动态RAM（Dynamic RAM/DRAM），DRAM保留数据的时间很短，速度也比SRAM慢，不过它还是比任何的ROM都要快，但从价格上来说DRAM相比SRAM要便宜很多，计算机内存就是DRAM的。

DRAM分为很多种，常见的主要有FPRAM/FastPage、EDORAM、SDRAM、DDR RAM、RDRAM、SGRAM以及WRAM等，这里介绍其中的一种DDR RAM。

DDR RAM（Date-Rate RAM）也称作DDR SDRAM，这种改进型的RAM和SDRAM是基本一样的，不同之处在于它可以在一个时钟读写两次数据，这样就使得数据传输速度加倍了。

这是目前电脑中用得最多的内存，而且它有着成本优势，事实上击败了Intel的另外一种内存标准－Rambus DRAM。

在很多高端的显卡上，也配备了高速DDR RAM来提高带宽，这可以大幅度提高3D加速卡的像素渲染能力。

ROM也有很多种，PROM是可编程的ROM，PROM和EPROM（可擦除可编程ROM）两者区别是，PROM是一次性的，也就是软件灌入后，就无法修改了，这种是早期的产品，现在已经不可能使用了，而EPROM是通过紫外光的照射擦出原先的程序，是一种通用的存储器。

另外一种EEPROM是通过电子擦出，价格很高，写入时间很长，写入很慢。

单片机的存储结构单片机作为一种集成电路芯片，是现代电子产品中不可或缺的组成元素。

单片机具有存储和处理信息的功能，而其存储结构则起着至关重要的作用。

本文将介绍单片机的存储结构，包括ROM、RAM和Flash存储器以及EEPROM和外部存储器等方面的内容。

一、ROM（只读存储器）ROM是单片机中一种常见的存储器类型，其中存储的数据通常是在生产过程中被写入的，且在芯片被制造后无法被改变。

ROM中的数据在单片机启动时被直接读取，可供程序使用。

ROM又可分为Mask ROM和EPROM，其中Mask ROM在制造过程中被编程，无法被擦除和写入新的数据；EPROM则可通过特殊设备进行擦写和编程操作。

二、RAM（随机存储器）RAM是单片机中的一种易失性存储器，数据在断电后会丢失。

RAM被用来存储程序运行时需要的临时数据和变量。

单片机中常见的RAM类型包括静态RAM（SRAM）和动态RAM（DRAM）。

SRAM 速度较快，且易于控制，但占用空间较大；DRAM则容量较大，但需要定期刷新以保持数据的正确性。

三、Flash存储器Flash存储器是一种具有非易失性特性的存储器，它在断电后可以保持数据。

Flash存储器通常用于存储单片机的程序。

与EEPROM相比，Flash存储器具有容量大、速度快和擦写次数多等优势，但在擦写操作时需要整体擦除，而无法对单个字节进行擦写。

四、EEPROM（电可擦除可编程只读存储器）EEPROM是一种可以通过电子方法擦除和编程的存储器。

与Flash存储器相似，EEPROM具有非易失性特性，但相比之下擦写速度较慢，擦写次数也相对较少。

EEPROM的应用范围广泛，常用于存储单片机中需要修改的配置信息、用户数据等。

五、外部存储器除了上述的内部存储器之外，单片机还可以通过外部存储器进行扩展。

外部存储器可以是闪存卡、SD卡、硬盘等，通过外部接口与单片机进行数据交互。

外部存储器的主要优势是容量大且便于数据的传输和存储，但也会增加系统的复杂性和成本。

单片机的基本结构单片机（Microcontroller Unit，简称MCU）是由中央处理器（Central Processing Unit，简称CPU）、存储单元和各种输入输出接口等功能模块集成在一块芯片上的微型计算机系统。

它广泛应用于各个领域中，如家电、通信、汽车电子、工业控制等。

一、CPUCPU是单片机的核心部件，它负责执行程序、控制数据流动和各种逻辑运算。

CPU由运算器（Arithmetic Logic Unit，简称ALU）和控制器（Control Unit，简称CU）组成。

运算器负责执行算术运算和逻辑运算，而控制器负责指挥各个模块的工作。

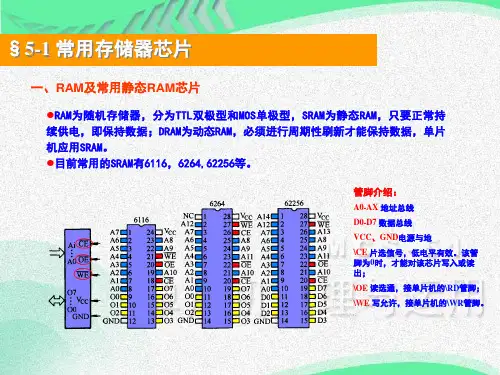

二、存储单元1. RAM（Random Access Memory，简称RAM）RAM是单片机中的临时存储器，用于存储程序和数据。

它可读可写，并具有快速访问的特点。

RAM的容量较小，一般在几十字节到几千字节之间。

2. ROM（Read Only Memory，简称ROM）ROM是单片机中的只读存储器，用于存储程序和不经常变化的数据。

它的数据是永久性的，不会因为电源关闭而丢失。

ROM的容量也相对较小，一般在几百字节到几十千字节之间。

三、输入输出接口单片机的输入输出接口用于与外部设备进行数据的输入和输出。

常见的输入设备包括按键、开关、传感器等，而输出设备则包括LED灯、液晶显示器、继电器等。

输入输出接口可以通过多种方式实现，如并口输出、串口输出、计数器/定时器等。

这些接口的选择要根据具体应用的需求来确定。

四、时钟电路单片机的时钟电路用于提供时序信号，控制单片机的运行节奏。

时钟信号驱动CPU和其他外设的工作，保证机器指令的顺序执行。

时钟电路由晶振和计数器组成，晶振提供基准信号，计数器将该信号分频为单片机所需的频率。

五、复位电路复位电路用于启动或者复位单片机。

当单片机上电时，复位电路会将单片机的各个寄存器和引脚初始化到一个确定的状态，确保系统从一个稳定的状态启动。
