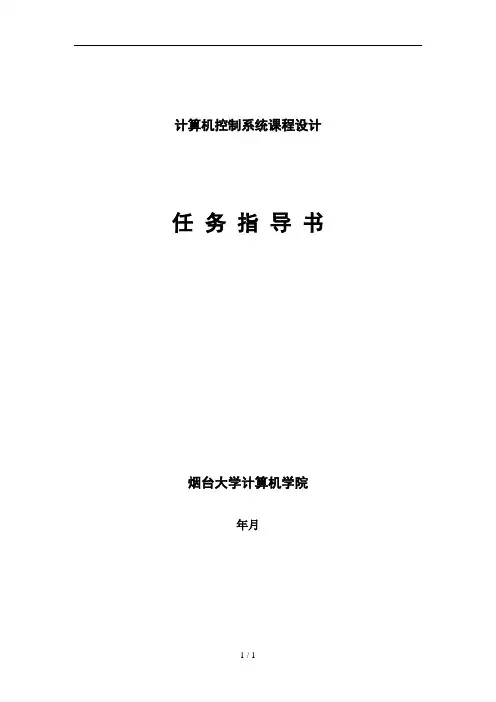

计算机控制系统课程设计任务指导书烟台大学计算机学院年月一、设计目的利用工控组态软件，结合实验系统，完成上位机监控系统的设计。
学生通过本设计，学会组态软件的基本使用方法、组态技术，为从事计算机控制方面的工作打下基础。
二、设计题目及其要求题目：液位控制监控系统组态设计基本要求：.先按照后边《组态软件学习指导》书的要求，完成其中的组态内容，初步掌握组态软件的构成、作用及其使用方法。
文件存到盘自己的目录下。
.计算机控制实验系统，液位控制是由仪表控制完成，计算机作为上位机发挥监控作用，计算机与仪表之间进行串行通讯，通过计算机可以读取仪表的各个参数，也可以设置仪表的参数。
本设计要求实现如下界面（参考）：（1）实现水的流动动画，计算机与仪表通讯动画；（2）当前液位显示、控制量输出显示；（3）液位实时显示曲线（4）液位超限报警记录表，报警指示灯显示（5）液位设定值、三个参数的设置（利用按钮事件，写脚本程序）。
（）在主窗口上添加菜单项，点击，可以调用不同窗口界面(自己添加用户窗口)。
() 策略使用：选运行策略，在启动策略中添加策略行，编写脚本程序，初始化某个变量，使其在界面上显示出来。
（）添加用户策略，添加策略行，编写脚本程序，写入控制量值，关闭阀。
在主窗口中设置菜单“停止实验”，点击，调用该策略。
（）最后实现液位简单的仿人智能控制，当液位超过上限时，报警，同时减小阀的开度，减小流量；当液位低于下限时，报警，加大阀的开度，加大流量，使液位在上下限区域波动。
上下限的值可以在界面上设置。
上述组态界面仅是参考，可以根据实际的实验系统，利用软件提供的元件，设计能够与实际系统相符合的更好的界面。
. 工程设计中的设备窗口设计，参考以下步骤：（1）点击，然后双击，出现一个空白的设备窗口界面（2）点击打开设备工具栏，点击设备管理，（以智能仪表为例）（3）双击，然后双击，再双击（4）双击点击找到宇光仪表并点击，双击，再双击，点击确认，（5）在设备工具箱中双击，然后双击，可以看到的组态设置（6）双击，进行通讯组态，一般只需将串口短号改为,其余参数不用更改，设置完毕点击确认（7） 双击，点击 （8） 设置对应数据对象，可根据自己实验需要填写不同的对应数据对象（为方便读懂程序建议采用简单易记的参数名，其他参数可参看帮助中中智能仪表下面的宇光仪表说明），一般用于后面工程中显示通讯状态，值是仪表读过来的实时采集值，是设定值，（或）是仪表的输出百分比。
