第8章 城市通信工程系统规划

城市通信工程规划原则与内容一、原则：1.需求导向原则：规划应以满足城市发展的通信需求为导向，根据城市的经济发展水平、人口规模、产业结构等因素，确定通信建设的规模和方向。

2.综合设计原则：通信工程规划应考虑多个维度的因素，如地理条件、环境保护、城市发展规划等，实现通信网络与城市建设的有机结合。

3.科学性原则：规划应符合现代科学技术的发展水平，采用先进的通信技术和设备，满足城市信息化发展的需求，提高城市的通信服务质量。

4.可持续发展原则：规划应注重提高通信网络的可持续发展能力，合理规划通信资源的利用，降低通信建设和运营的成本，减少不可再生资源的消耗。

5.开放共享原则：通信工程规划应鼓励不同运营商和服务提供商之间的合作与共享，充分利用已有的通信资源，提高通信服务的覆盖率和质量。

二、内容：1.基础设施规划：包括通信设备的部署和通信基站的规划，要根据城市的人口密度、地理条件、通信需求等因素，合理布局通信设施和基站，实现无死角的通信覆盖。

2.网络规划：根据城市的通信需求和未来的发展趋势，确定通信网络的层次结构和拓扑结构，包括核心网、接入网和用户终端的规划，以满足不同用户和应用的需求。

3.频谱规划：根据城市的通信需求和频率资源的分配情况，合理规划和管理频谱资源，避免频谱的浪费和污染，提高频谱利用率和通信质量。

4.安全规划：考虑到城市的通信安全问题，规划应包括通信网络的安全设计和应急保障方案，加强对通信设备和通信数据的保护，确保通信系统的安全稳定运行。

5.节能环保规划：通信工程规划应注重节能环保，选择低功耗的设备和技术，减少能源的消耗和电磁辐射的污染，提高通信设备和网络的能耗管理水平。

6.创新应用规划：规划应积极推动创新通信应用的发展，促进跨行业、跨领域的合作，推动新技术、新业务的应用，提升城市的信息化水平和竞争力。

7.管理与运营规划：规划应考虑通信网络的管理和运营问题，包括网络维护、故障处理、流量管理等，确保通信系统的正常运行和服务质量的提升。

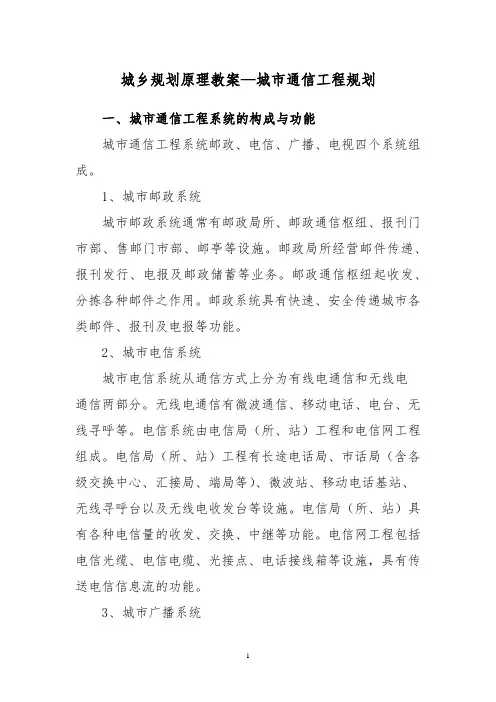

城乡规划原理教案—城市通信工程规划一、城市通信工程系统的构成与功能城市通信工程系统邮政、电信、广播、电视四个系统组成。

1、城市邮政系统城市邮政系统通常有邮政局所、邮政通信枢纽、报刊门市部、售邮门市部、邮亭等设施。

邮政局所经营邮件传递、报刊发行、电报及邮政储蓄等业务。

邮政通信枢纽起收发、分拣各种邮件之作用。

邮政系统具有快速、安全传递城市各类邮件、报刊及电报等功能。

2、城市电信系统城市电信系统从通信方式上分为有线电通信和无线电通信两部分。

无线电通信有微波通信、移动电话、电台、无线寻呼等。

电信系统由电信局（所、站）工程和电信网工程组成。

电信局（所、站）工程有长途电话局、市话局（含各级交换中心、汇接局、端局等）、微波站、移动电话基站、无线寻呼台以及无线电收发台等设施。

电信局（所、站）具有各种电信量的收发、交换、中继等功能。

电信网工程包括电信光缆、电信电缆、光接点、电话接线箱等设施，具有传送电信信息流的功能。

3、城市广播系统城市广播系统有无线电广播和有线广播两种方式。

广播系统包含广播台站工程和广播线路工程。

广播台站工程有无线电广播电台、有线广播电台、广播节目制作中心等设施。

广播线路工程主要有有线广播的光缆、电缆以及光电缆管道等。

广播台站工程的功能是制作播放广播节目。

广播线路工程的功能是传递广播信息给听众。

4、城市电视系统城市电视系统有无线电视和有线电视（含闭路电视）两种方式。

城市电视系统由电视台（站）工程和线路工程组成。

电视台（站）工程有无线电视台、电视节目制作中心、电视发射台、电视差转台等以及有线电视台等设施。

线路工程主要是有线电视及闭路电视的光缆、电缆管道、光接点等设施。

电视台（站）工程的功能是制作、发射电视节目内容，以及转播、接力上级与其他电视台的电视节目。

电视线路工程的功能是将有线电视台（站）的电视信号传送给观众的电视接受器。

二、电信工程规划1、通信工程规划的任务结合城市通信状况和发展趋势，确定规划期内城市通信发展目标，预测通信需求；确定邮政、电信、广播、电视等各种通信设施和通信线路；制定通信设施综合利用对策与措施，以及通信设施的保护措施。

一、绪论Q1.城市工程系统规划与城市规划各层面之间的关系1.总述：城市工程系统规划是城市各工程系统的发展规划，又是城市规划各阶段的的专业工程规划，两者彼此相依。

城市工程系统城市工程系统规划既可横向展开，又可纵向深入。

2.横向关系：城市工程系统规划既可与各阶段的城市规划（城市总体规划、分区规划与详细规划）同步进行，在不同层面上与各阶段的城市规划融为一体，形成各项城市工程系统规划横向态势。

3. 又可依据城市发展总目标，从确定本系统的发展目标、主体设施与网络的总体布局，到具体的工程设施与管网的建设规划，形成纵向的工程系统规划，亦可视为将各阶段城市规划中的工程规划进行纵向串联而成。

Q2.城市基础设施■定义：城市基础设施是既为物质生产又为人民生活提供一般条件的公共设施，是城市赖以生存和发展的基础。

分为城市技术性基础设施和社会性基础设施两大类。

■细分：交通系统、水系统、能源系统、通信系统、环境系统、防灾系统Q3.工程系统规划包括的内容：1.各专业工程规划水务：给水、排水能源：供电、燃气、供热信息：通信另外包括防灾等2.工程管线综合规划3.竖向用地工程规划Q4.城市工程系统规划在不同规划阶段的规划深度及规划内容【特别从预测角度】1.总体规划①从城市的现状基础，资源条件发展趋势等方面对城市的总体规模资源消耗量进行预测。

综合协调并确定城市供水、排水、防洪、供电、通信、燃气、供热、消防、环卫等设施的总体布局。

②在总体规划中的工程规划以工程设施规划图表示。

标明给水、排水、热力、煤气、电力、电信等主要管线走向，水源、水厂、污水处理厂、热电站或者气源、调压站、电厂、变电站、电信中心或邮电局、电台等主要构筑物位置，有些城市还应标明城市防洪的工程设施及构筑物位置。

③图纸比例：1:10000 ~ 1:50002.分区规划①在总体规划的基础上，对区域的规模人口各资源的消耗量进行预测，对人口分布、城市基础设施配置做出进一步的安排。

如何进行城市通信工程规划城市通信工程规划是指对城市通信基础设施进行科学、合理的规划，以满足城市发展和人民群众通信需求的目标。

城市通信工程规划涉及到多个方面，包括基础设施布局、技术选型、服务覆盖等。

下面将从规划的目标、步骤以及关键考虑因素等方面进行详细介绍。

一、规划目标城市通信工程规划的目标是建立高效、安全、稳定的通信网络，为城市的信息化发展提供可靠的支持。

具体目标包括：1.提高通信服务质量和用户体验，满足广大人民群众的通信需求。

2.实现城市各个区域间通信设施的均衡发展，缩小数字鸿沟。

3.发挥通信在城市经济、社会和文化发展中的重要作用，促进城市的可持续发展。

二、规划步骤城市通信工程规划一般包括以下几个步骤：1.需求分析：了解城市的通信需求，包括人口规模、行业分布、通信需求特点等。

2.环境评估：考虑城市的地理环境、气候条件、土地利用状况等因素，评估对通信基础设施布局的影响。

3.网络规划：根据需求和环境评估的结果，制定通信网络的规划方案，包括基站布局、光纤布线、网络拓扑等。

4.技术选型：根据规划方案，选择适合的通信技术，包括无线通信技术、光纤传输技术等。

5.服务覆盖：确定通信网络的服务覆盖范围，包括城市中心区域、郊区和农村地区等。

6.投资估算：根据规划方案和需求分析，进行投资估算，并优化投资组合，确保规划方案的可行性。

7.实施和监测：根据规划方案，进行具体实施，并进行监测，及时调整和优化规划方案。

三、关键考虑因素在城市通信工程规划中，需要考虑的关键因素包括：1.人口规模和居住结构：根据城市人口规模和居住结构，确定通信设施的布局和规模。

2.行业分布和通信需求：了解城市的产业结构和行业布局，确定不同行业的通信需求，确保覆盖各个行业的通信服务。

3.地理环境和地质条件：考虑城市的地理环境和地质条件，确定通信设施的布局和建设方法。

4.社会经济发展情况：分析城市的社会经济发展情况，根据城市的发展需求，确定通信设施的布局和规模。

第一章绪论1、九大系统：城市交通工程系统、城市给水工程系统、城市排水工程系统、城市供电工程系统、城市燃气工程系统、城市供热工程系统、城市通信工程系统、城市环境卫生工程系统、城市防灾工程系统。

2、城市工程系统的相互作用（看书P7）城市道路是联系各项工程设施的纽带，是城市给水、排水、供电、燃气、供热、通信等工程管线敷设的载体。

此外，城市道路的路幅宽度、横断面形式等除了满足交通需求.外，还要满足各种工程管线水平敷设的安全距离，防灾疏散的安全距离等要求。

除城市交通工程系统外，其他的各城市专业工程系统之间存在着彼此相吸与相斥关系。

也就是说，既要保证本系统工程管线在道路路段上和道路交叉口处的连接，又要保证各种工程管线在路段和交叉口处的水平交叉时，能在竖向方面通过。

3、城市工程系统规划的总体任务:是根据城市经济社会发展目标，结合本城市实际情况，合理确定规划期内各项工程系统的设施规模、容量，科学布局各项设施;制定相应的建设策略和措施。

（1）城市给水工程系统规划的主要任务根据城市和区域水资源的状况，最大限度地保护和合理利用水资源，合理选择水源，进行城市水源规划和水资源利用平衡工作;确定城市自来水厂等给水设施的规模、容量;科学布局给水设施和各级给水管网系统，满足用户对水质、水量、水压等要求;制定水源和水资源的保护措施。

（2）城市排水工程系统规划的主要任务根据城市自然环境和用水状况，合理确定规划期内防水处理量，污水处理设施的规模与容量，降水排放设施的规模与容量;科学布局污水处理厂(站)等各种污水处理与收集设施、排涝泵站等雨水排放设施以及各级污水管网;制定水环境保护、污水利用等对策与措施。

（3）城市供电工程系统规划的主要任务结合城市和区域电力资源状况，合理确定规划期内的城市用电标准预测，用电负荷，进行城市电源规划;确定城市输设施的规模、容量以及电压等级;科学布局变电所(站)等变配电设施和输配电网络、;制定各类供电设施和电力线路的保护措施。

第一章绪论第一节城市工程系统规划的范畴一．城市工程系统的构成与功能1．我国通常的城市基础设施主要为工程性基础设施，它包含交通，水,能源，通信，环境,防灾等六大工程系统。

2．城市基础设施是保障城市生存,持续发展的支撑体系，是建设城市物质文明和精神文明的最重要的物质基础。

3．城市给水,排水工程系统共同承担城市生命保障，“吐故纳新”之职能。

4．城市供电，燃气，供热工程系统三者共同承担保障城市高能，高效,卫生,方便，可靠的能源供给之职能. 5．城市通信工程系统担负着城市内外各种信息交流，物品传递等职能,是现代城市之耳目和喉舌。

6．城市防灾工程系统担负着防，抗主要自然灾害，人为危害，减少灾害损失，保障城市安全等职能。

7．城市交通工程系统由城市航空交通，水运交通，轨道交通，道路交通等四个分项工程系统构成，具有城市对外交通,城市内部交通等两大功能.8．城市航空交通工程系统主要由城市航空港，市内直升机场,以及军用机场等设施。

9．城市水运交通工程系统分为海运交通,内河交通等两部分海运交通有海上客运站,海港等设施。

11．内河水运交通有内河客运站，内河货运摊区,码头等设施。

12．城市轨道交通工具系统分为市际铁路,市内轨道交通等两部分。

13．市际铁路交通：城市铁路客运站，货运站（场),编组站,列检场及铁路,桥涵等设施14．市内轨道交通：地铁站,轻轨站，调度中心,车辆场（库)，地下，地面，架空轨道以及桥涵等设施。

15．城市航空交通，水运交通,市际铁路交通，公路交通组成了空中，水上,地面，地下等城市综合对外交通系统.16．市内轨道交通，城区道路交通组成了城市内部交通系统。

17．城市给水工程系统由城市取水工程，净水工程,输配水工程等组成.18．城市排水工程系统由雨水排放工程，污水处理与排放工程组成。

19．高压配电网电压等级为1—10kV,高压配电网具有为低压配电网变，配电源，以及直接为高压电用户送电等功能.20．高压配电线路通常采用直埋电缆，管道电缆等敷设方式.21．低压配电网电压等级为220V-1KV，含低压配电所,开关站，低压电力线路等设施，具有直接为用户供电的功能.22．城市燃气工程系统由燃气气源工程，储气工程，输配气管网工程等组成.23．城市供热工程系统由供热热源工程和传热管网工程组成。

第一章绪论第二章城市工程系统规划的工作程序和内容深度一、单选题1、我国通常的城市基础设施主要为工程性基础设施，它包括（D）六大工程系统。

P2①交通②能源③水④燃气⑤通信⑥运输⑦环境⑧防灾A①②③④⑤⑦B①②③⑤⑥⑦C①②③⑤⑥⑧D①②③⑤⑦⑧2、下列错误的是：（B）P9A建设完备、健全的城市工程系统是城市建设最重要的任务。

B我们的城市交通工程系统尚未形成与城市规划协调完善的城市交通工程系统规划体系。

C城市道路是联系各项工程设施的纽带，是城市给水、排水、供电、燃气、供热、通信等工程管线敷设的载体。

D城市给水工程系统与排水工程系统组成城市水工程系统，它们是一个不可分割的整体。

3、下列正确的是：（B）P21A污水处理的主体程序为：城市污水管网与输送设施规划——城市污水处理设施规划——分区污水管网与输送设施规划——详细规划范围内污水管网规划。

B污水处理的主体程序为：城市污水处理设施规划——城市污水管网与输送设施规划——分区污水管网与输送设施规划——详细规划范围内污水管网规划C雨水排放的主体程序为：城市雨水管网与输送设施规划——分区雨水管网与输送设施规划——城市雨水排放设施规划——详细规划范围内雨水管网规划D雨水排放的主体程序为：城市雨水管网与输送设施规划——城市雨水排放设施规划——分区雨水管网与输送设施规划——详细规划范围内雨水管网规划4、下列是城市给水工程系统规划工作的具体程序，正确的是：（A）P17A城市用水量预测——确定城市给水系统规划目标——城市非税税源规划——城市给水网络与设配设施规划——分区给水管网与输配设施规划——详细规划范围内给水管网规划B城市用水量预测——确定城市给水系统规划目标——城市给水网络与设配设施规划——分区给水管网与输配设施规划——详细规划范围内给水管网规划C城市用水量预测——确定城市给水系统规划目标——城市非税税源规划——分区给水管网与输配设施规划——详细规划范围内给水管网规划D城市用水量预测——确定城市给水系统规划目标——城市给水网络与设配设施规划——城市非税税源规划——分区给水管网与输配设施规划——详细规划范围内给水管网规划5、城市供电工程系统规划工作程序为：（D）P22A城市供电负荷预测——确定城市供电系统规划目标——城市供电网络与变电设施规划——城市供电电源规划——分区供电、高压配电网络与变电设施规划——城市供电电源规划详细规划范围内送配电线路与变配电设施规划B城市供电负荷预测——确定城市供电系统规划目标——城市供电网络与变电设施规划——分区供电、高压配电网络与变电设施规划——详细规划范围内送配电线路与变配电设施规划C城市供电负荷预测——确定城市供电系统规划目标——城市供电电源规划——分区供电、高压配电网络与变电设施规划——详细规划范围内送配电线路与变配电设施规划D城市供电负荷预测——确定城市供电系统规划目标——城市供电电源规划——城市供电网络与变电设施规划——分区供电、高压配电网络与变电设施规划——详细规划范围内送配电线路与变配电设施规划6、城市工程系统规划的总任务是：（C）P9A结合城市和区域燃料资源状况，选择城市燃气气源，合理确定规划期内各种燃气的用气标准，预测用电负荷，进行城市燃气气源规划。

第一章绪论1、城市工程系统规划的三个层面为：城市工程系统总体规划、城市工程系统分区规划、城市工程系统详细规划。

2、城市交通工程系统的构成有：航空交通工程、水运交通工程、轨道交通工程、道路交通工程。

3、城市给水工程系统的构成有：取水工程、净水工程、输配水工程。

4、城市防灾工程系统的构成有：消防工程、防洪工程、抗震工程、防空袭工程、救灾生命线系统。

第二章城市工程系统规划的工作程序与内容深度1、城市工程系统规划总工作程序分为四个阶段：拟定城市工程系统规划建设目标、编制城市工程系统总体规划、编制城市工程系统分区规划、编制城市工程系统详细规划。

2、城市供电工程系统规划的工作的主体程序为：城市供电负荷预测、确定城市供电系统规划目标、城市供电电源规划、城市供电网络与变电设施规划、分区供电、高压配电网络与变电设施规划、详细规划范围内送配电线路与变配电设施规划。

3、城市给水工程系统规划工作的具体程序为：城市用水量预测、确定城市给水系统规划目标、城市给水水源规划、城市给水网络与输配设施规划、分区给水管网与输配设施规划、详细规划范围内给水管网规划。

第三章城市供电工程系统规划1、在编制城市详细规划中进行供电规划负荷预测时，一般采用单位建筑面积负荷密度。

2、城市电源通常分为城市发电厂和电源变电所两种基本类型。

电源变电所除变换电压外，还起到集中电力和分配电力的作用并控制电力流向和调整电压。

3、城市发电厂有：火力发电厂、水力发电站、风力发电厂、地热发电厂、原子能发电厂。

4、简述变电所选址要点（1）位于城市外缘或外围，便于进出线。

对于用电量很大、负荷高度集中的市中心高负荷密度区，可采用220KV及以上电源变电所深入负荷中心布置。

（2）宜避开易燃、易爆设施，避开大气严重污染地区及严重烟雾区。

（3）应满足防洪、抗震的要求。

（4）不得布置在国家重点保护的文化遗址或有重要开采价值的矿藏上，并协调与风景名胜区、军事设施、通信设施、机场等的关系。
