钢管DN尺寸对照表

钢管外径尺寸表钢管是一种常用的金属管材，其外径尺寸是一个重要的参数。

下面我们将介绍一些常见的钢管外径尺寸。

1、DN15钢管DN15钢管的外径为21.3mm，壁厚为2.77mm。

这种规格的钢管通常用于一些小型的建筑工程中，如给排水管道、轻型钢结构等。

2、DN20钢管DN20钢管的外径为26.9mm，壁厚为2.87mm。

这种规格的钢管通常用于比DN15更大一些的建筑工程中，如给排水管道、空调管道、火灾喷淋管道等。

3、DN25钢管DN25钢管的外径为33.7mm，壁厚为3.38mm。

这种规格的钢管通常用于较大型的建筑工程中，如建筑承重结构、钢桥梁等。

4、DN32钢管DN32钢管的外径为42.4mm，壁厚为3.56mm。

这种规格的钢管通常用于一些中型的建筑工程中，如给排水管道、天然气管道等。

5、DN40钢管DN40钢管的外径为48.3mm，壁厚为3.68mm。

这种规格的钢管通常用于比DN32更大一些的建筑工程中，如建筑承重结构、钢桥梁等。

6、DN50钢管DN50钢管的外径为60.3mm，壁厚为3.91mm。

这种规格的钢管通常用于较大型的建筑工程中，如大型钢结构、大桥梁等。

7、DN65钢管DN65钢管的外径为73.0mm，壁厚为4.0mm。

这种规格的钢管通常用于一些比DN50更大的建筑工程中，如大型钢结构、大桥梁等。

8、DN80钢管DN80钢管的外径为88.9mm，壁厚为4.5mm。

这种规格的钢管通常用于一些大型的建筑工程中，如大型厂房、海洋平台等。

9、DN100钢管DN100钢管的外径为114.3mm，壁厚为4.5mm。

这种规格的钢管通常用于一些非常大型的建筑工程中，如大型钢结构、大型天然气管道等。

当然，以上只是一些常见的钢管规格，实际上各种规格的钢管都有其适用的场景。

在选购钢管时，需要根据具体的使用要求、环境条件、材质等因素综合考虑，选择最合适的钢管规格。

同时，在使用钢管时也需要注意安全、遵守相关的法律法规，确保施工过程中的顺利进行。

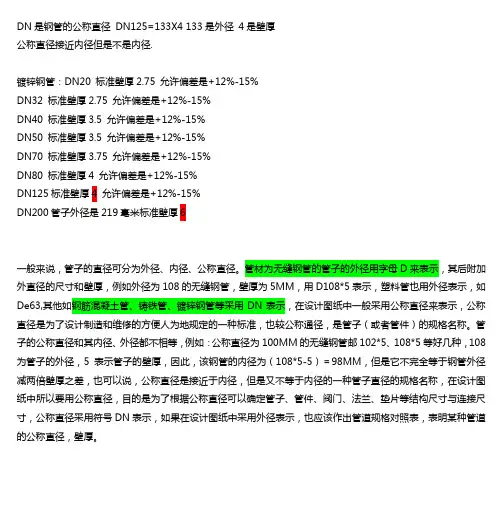

DN是钢管的公称直径 DN125=133X4 133是外径 4是壁厚公称直径接近内径但是不是内径.镀锌钢管：DN20 标准壁厚2.75 允许偏差是+12%-15%DN32 标准壁厚2.75 允许偏差是+12%-15%DN40 标准壁厚3.5 允许偏差是+12%-15%DN50 标准壁厚3.5 允许偏差是+12%-15%DN70 标准壁厚3.75 允许偏差是+12%-15%DN80 标准壁厚4 允许偏差是+12%-15%DN125标准壁厚4 允许偏差是+12%-15%DN200管子外径是219毫米标准壁厚6一般来说，管子的直径可分为外径、内径、公称直径。

管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也较公称通径，是管子（或者管件）的规格名称。

管子的公称直径和其内径、外径都不相等，例如：公称直径为100MM的无缝钢管邮102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108*5-5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。

压力管道设计及施工，首先考虑压力管道及其元件标准系列的选用。

世界各国应用的标准体系虽然多，大体可分成两大类。

压力管道标准见表3。

法兰标准见表4。

表3 压力管道标准分类大外径系列小外径系列规格DN-公称直径Ф－外径DN15-ф22mm， DN20-ф27mmDN25-ф34mm， DN32-ф42mmDN40-ф48mm ，DN50-ф60mmDN65-ф76(73)mm，DN80-ф89mmDN100-ф114mm，DN125-ф140mmDN150-ф168mm，DN200-ф219mmDN250-ф273mm，DN300-ф324mmDN350-ф360mm，DN400-ф406mm DN450-ф457mm，DN500-ф508mm DN600-ф610mm，DN15-ф18mm， DN20-ф25mm DN25-ф32mm， DN32-ф38mm DN40-ф45mm， DN50-ф57mm DN65-ф73mm， DN80-ф89mmDN100-ф108mm， DN125-ф133mm DN150-ф159mm，DN200-ф219mm DN250-ф273mm，DN300-ф325mm DN350-ф377mm，DN400-ф426mm DN450-ф480mm，DN500-ф530mm DN600-ф630mm，不锈钢钢管尺寸（国标）不锈钢钢管尺寸（国标）1.Pipe系列管的外径、壁厚是以ANSI B36.19为基础编制的。

DN|英寸|公称外径对照 DN|英寸|公称外径之间的关系见下表：俗称英寸in.公称通径DN公称外径mm4分1/2DN 15φ206分3/4DN 20φ251寸1DN 25φ321寸211/4DN 32φ401寸半11/2DN 40φ502寸2DN 50φ632寸半21/2DN 65φ753寸3DN 80φ904寸4DN 100φ1105寸5DN 125φ1406寸6DN 150φ1608寸8DN 200φ219公称通径DN是管路系统中所有管路附件用数字表示的尺寸，公称通径是供参考用的一个方便的圆整数，与加工尺寸仅呈不严格的关系。

公称通径用字母“DN”后面紧跟一个数字标志。

公称通径(nominal diameter)，又称平均外径(mean outsidediameter)。

这是缘自金属管的管璧很薄，管外径与管内径相差无几，所以取管的外径与管的内径之平均值当作管径称呼。

DN是公称通径，公称通径(或叫公称直径),就是各种管子与管路附件的通用口径。

同一公称直径的管子与管路附件均能相互连接，具有互换性.它不是实际意义上的管道外径或内径，虽然其数值跟管道内径较为接近或相等；为了使管子、管件连接尺寸统一，采用公称直径（也称公称口径、公称通径)。

例如焊接钢管按厚度可分为薄壁钢管、普通钢管和加厚钢管。

其公称直径不是外径，也不是内径，而是近似普通钢管内径的一个名义尺寸。

每一公称直径，对应一个外径，其内径数值随厚度不同而不同。

公称直径可用公制mm表示，也可用英制in表示。

管路附件也用公称直径表示，意义同有缝管。

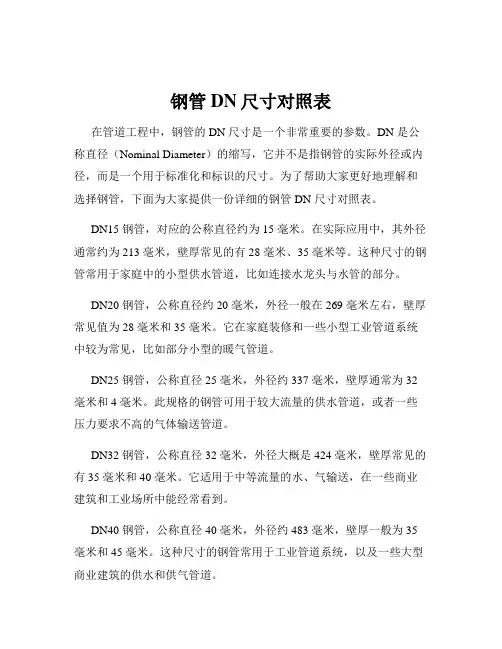

钢管DN尺寸对照表在管道工程中，钢管的 DN 尺寸是一个非常重要的参数。

DN 是公称直径（Nominal Diameter）的缩写，它并不是指钢管的实际外径或内径，而是一个用于标准化和标识的尺寸。

为了帮助大家更好地理解和选择钢管，下面为大家提供一份详细的钢管 DN 尺寸对照表。

DN15 钢管，对应的公称直径约为 15 毫米。

在实际应用中，其外径通常约为 213 毫米，壁厚常见的有 28 毫米、35 毫米等。

这种尺寸的钢管常用于家庭中的小型供水管道，比如连接水龙头与水管的部分。

DN20 钢管，公称直径约 20 毫米，外径一般在 269 毫米左右，壁厚常见值为 28 毫米和 35 毫米。

它在家庭装修和一些小型工业管道系统中较为常见，比如部分小型的暖气管道。

DN25 钢管，公称直径 25 毫米，外径约 337 毫米，壁厚通常为 32 毫米和 4 毫米。

此规格的钢管可用于较大流量的供水管道，或者一些压力要求不高的气体输送管道。

DN32 钢管，公称直径 32 毫米，外径大概是 424 毫米，壁厚常见的有 35 毫米和 40 毫米。

它适用于中等流量的水、气输送，在一些商业建筑和工业场所中能经常看到。

DN40 钢管，公称直径 40 毫米，外径约 483 毫米，壁厚一般为 35 毫米和 45 毫米。

这种尺寸的钢管常用于工业管道系统，以及一些大型商业建筑的供水和供气管道。

38 毫米和 5 毫米。

在大型工业和民用建筑中，DN50 钢管可用于主供水管道或消防管道等。

DN65 钢管，公称直径 65 毫米，外径大约为 761 毫米，壁厚多为40 毫米和 55 毫米。

它常用于较大型的工业管道和消防系统。

DN80 钢管，公称直径 80 毫米，外径约 889 毫米，壁厚常见的有40 毫米和 55 毫米。

在一些大型的工业和市政工程中，DN80 钢管有广泛的应用。

DN100 钢管，公称直径 100 毫米，外径通常为 1143 毫米，壁厚一般为 40 毫米、50 毫米和 60 毫米。
