蜗杆的加工与检测

蜗杆加工工艺技术蜗杆加工工艺技术是指将蜗杆从原始材料加工成最终产品的一系列工艺步骤和技术要点。

蜗杆是一种常用于传动机械的重要零部件，其加工精度和质量直接影响到传动系统的工作效率和寿命。

下面将介绍一些常用的蜗杆加工工艺技术。

首先，蜗杆的加工开始于材料的选择。

常用的材料有钢、铜、铝等，具体的选择要根据实际使用条件和要求来确定。

在选择材料时需要考虑材料的硬度、耐磨性、耐腐蚀性等因素。

其次，蜗杆的加工包括多道工序，其中最主要的是车削和齿切割。

在车削过程中，通过旋转蜗杆，并在刀具上施加一定的切削力，将材料逐渐削除，形成蜗杆的外轮廓。

在齿切割过程中，通过使用专用的齿轮切割机床，将蜗杆的刀具与齿轮进行配合切削，形成蜗杆的蜗杆轮廓。

为了保证蜗杆加工的精度和质量，需要注意以下几个方面。

首先是刀具的选择，要选择合适的刀具类型和刀具参数，以确保切削效果。

其次是刀具的安装调试，要保证切削刀具的位置和角度的精确度。

此外，还需要注意切削速度和进给速度的调节，以防止因切削速度过高或进给速度过快而引起的加工缺陷。

除了车削和齿切割，蜗杆加工还涉及到光磨和热处理等工艺。

在光磨过程中，通过使用磨削工具和磨粒，对蜗杆进行表面处理，以改善其光洁度和精度。

在热处理过程中，通过将蜗杆加热到一定的温度，然后快速冷却，以提高其硬度和韧性。

最后，蜗杆加工还需要进行质量检测和表面处理。

通过使用专用的测量工具和设备，对蜗杆的尺寸、形状和表面质量进行检测，以确保其符合设计要求。

在表面处理中，可以进行镀铬、喷涂等处理，以提高蜗杆的耐磨性和耐腐蚀性。

综上所述，蜗杆加工工艺技术包括材料选择、车削、齿切割、光磨、热处理等一系列步骤和技术要点。

通过合理的选择和应用这些技术，可以提高蜗杆的加工精度和质量，从而提高传动系统的工作效率和寿命。

蜗杆加工工艺技术是一项复杂的机械加工工艺，要求加工过程具有高度的精度和稳定性。

下面将继续介绍相关的技术内容。

在蜗杆的加工过程中，车削是一个关键的工艺步骤。

蜗杆加工工艺路线和论证蜗杆加工工艺路线：1. 材料选择：蜗杆材料通常选择高强度、高硬度的合金钢、不锈钢、铜合金等材料。

2. 切削加工：蜗杆是通过切削工艺来制造的,常见的切削方式有车削、铣削、磨削、拉削等。

3. 热处理：为了提高蜗杆的强度和耐磨性,通常需要对其进行热处理。

常见的热处理工艺有淬火、回火、渗碳等。

4. 精密加工：蜗杆是精密零件,需要进行精密加工处理。

常见的精密加工方式有磨齿、研磨等。

5. 表面处理：蜗杆表面处理通常采用镀铬、喷涂、阳极氧化等方式,提高其表面硬度和耐磨性。

6. 装配和检验：蜗杆制造完成后,需要进行装配和检验,确保其质量符合要求。

论证：蜗杆是机械传动中常用的零件之一,其加工质量的好坏直接影响到机械传动的稳定性和可靠性。

针对蜗杆的加工工艺路线,需要考虑以下几个方面：1. 材料选择的合理性：蜗杆通常承受较大的负荷,因此需要选择高强度、高硬度的材料。

在选择材料时需要综合考虑其成本、可加工性、耐磨性等因素。

2. 切削加工的精度和表面质量：蜗杆是高精度零件,其几何形状和表面粗糙度直接影响到传动的精度和噪声水平。

因此在切削加工时需要考虑刀具的选择、切削参数的控制、加工过程中的冷却和润滑等因素。

3. 热处理的工艺控制：蜗杆的热处理需要精确控制温度、时间和冷却方式,以保证其组织结构和性能指标符合要求。

4. 精密加工的工艺控制：蜗杆的磨齿和研磨加工需要使用高精密度的设备,并严格控制加工过程中的参数和误差,以确保蜗杆的精度和表面质量符合要求。

5. 表面处理的效果评价：蜗杆表面处理需要注意其基材与涂层之间的黏着度和密合性,以及涂层的厚度和硬度等因素。

需要进行表面质量的评价和质量检查,确保蜗杆表面的质量符合要求。

6. 装配和检验的质量控制：在蜗杆的装配和检验过程中,需要严格控制加工误差和装配偏差,保证蜗杆的传动精度和噪声水平符合要求,并进行可靠性测试。

蜗轮蜗杆的工艺性分析蜗轮蜗杆是一种常用的传动装置，具有传动效率高、传动精度高、承载能力强等特点，广泛应用于工程机械、船舶、冶金、化工等领域。

蜗轮蜗杆的工艺性分析主要从制造工艺、加工工艺、装配工艺三个方面进行。

一、制造工艺分析蜗轮蜗杆的制造工艺包括锻造、车削、磨削等工序。

首先是锻造工艺，通过热锻或冷锻将蜗轮蜗杆锻造成半成品。

锻造工艺对于蜗轮蜗杆的性能影响很大，不合理的锻造工艺容易导致材料的晶粒粗化，从而影响蜗轮蜗杆的剪切强度和耐磨性。

其次是车削工艺，通过车床将蜗轮蜗杆进行精确加工。

车削工艺的关键是对切削刀具和刀具刃磨的精确控制，以保证蜗轮蜗杆的尺寸精度和表面质量。

最后是磨削工艺，通过研磨机对蜗轮蜗杆进行修整。

磨削工艺能够提高蜗轮蜗杆的表面粗糙度和尺寸精度，增强其耐磨性和传动效率。

二、加工工艺分析蜗轮蜗杆的加工工艺主要包括机械加工和热处理两个环节。

机械加工是对蜗轮蜗杆进行精确加工，确保其尺寸精度和表面质量。

机械加工过程中，切削刀具和刀具刃磨的选择非常重要，合理的切削条件和切削参数可以提高蜗轮蜗杆的加工效率和加工质量。

热处理是对蜗轮蜗杆进行退火处理，以消除内部应力，提高材料的强度和韧性。

热处理工艺的关键是加热温度和保温时间的控制，过高或过低的温度都会影响蜗轮蜗杆的性能。

三、装配工艺分析蜗轮蜗杆的装配工艺主要包括配合间隙的设计和装配精度的控制。

蜗轮蜗杆的配合必须满足一定的间隙要求，既不能过大以影响传动精度，也不能过小以增加传动功率损失。

装配过程中，需要对蜗轮蜗杆的尺寸精度和运动配合进行严格控制，以保证蜗轮蜗杆装配后的工作性能。

综上所述，蜗轮蜗杆的工艺性分析涉及制造工艺、加工工艺和装配工艺三个方面。

制造工艺的良好选择和控制能够提高蜗轮蜗杆的性能和精度，加工工艺的优化能够提高蜗轮蜗杆的加工效率和质量，装配工艺的精确控制能够确保蜗轮蜗杆的工作性能。

蜗轮蜗杆的工艺性分析对于提高蜗轮蜗杆的传动效率和使用寿命具有重要意义，也对推动相关行业的发展起到积极的推动作用。

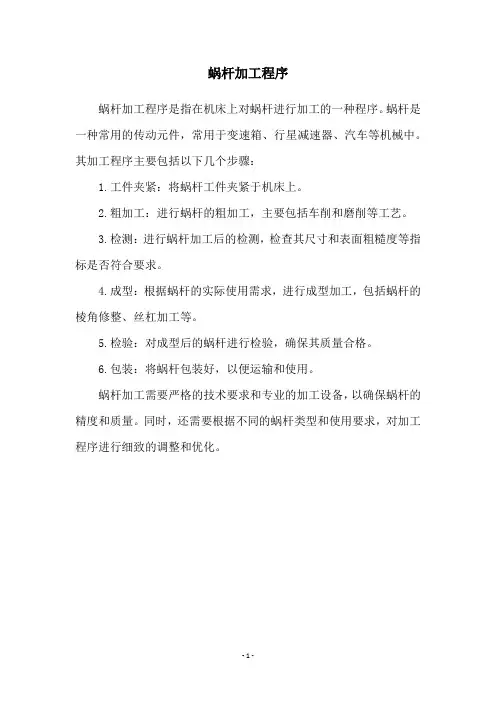

蜗杆加工程序
蜗杆加工程序是指在机床上对蜗杆进行加工的一种程序。

蜗杆是一种常用的传动元件，常用于变速箱、行星减速器、汽车等机械中。

其加工程序主要包括以下几个步骤：
1.工件夹紧：将蜗杆工件夹紧于机床上。

2.粗加工：进行蜗杆的粗加工，主要包括车削和磨削等工艺。

3.检测：进行蜗杆加工后的检测，检查其尺寸和表面粗糙度等指标是否符合要求。

4.成型：根据蜗杆的实际使用需求，进行成型加工，包括蜗杆的棱角修整、丝杠加工等。

5.检验：对成型后的蜗杆进行检验，确保其质量合格。

6.包装：将蜗杆包装好，以便运输和使用。

蜗杆加工需要严格的技术要求和专业的加工设备，以确保蜗杆的精度和质量。

同时，还需要根据不同的蜗杆类型和使用要求，对加工程序进行细致的调整和优化。

- 1 -。

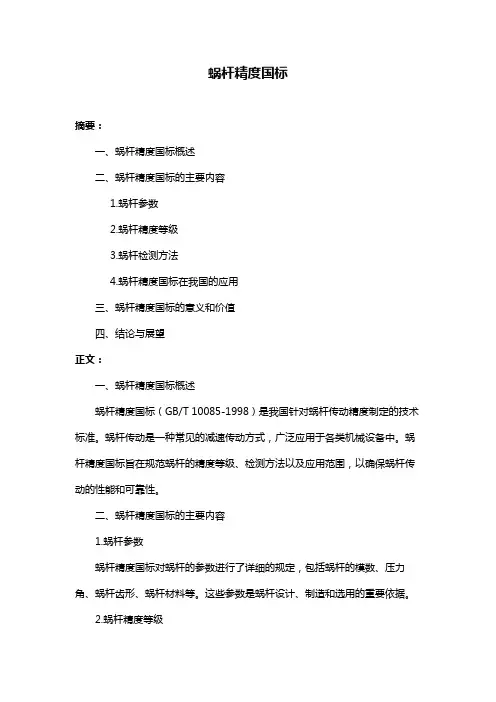

蜗杆精度国标摘要：一、蜗杆精度国标概述二、蜗杆精度国标的主要内容1.蜗杆参数2.蜗杆精度等级3.蜗杆检测方法4.蜗杆精度国标在我国的应用三、蜗杆精度国标的意义和价值四、结论与展望正文：一、蜗杆精度国标概述蜗杆精度国标（GB/T 10085-1998）是我国针对蜗杆传动精度制定的技术标准。

蜗杆传动是一种常见的减速传动方式，广泛应用于各类机械设备中。

蜗杆精度国标旨在规范蜗杆的精度等级、检测方法以及应用范围，以确保蜗杆传动的性能和可靠性。

二、蜗杆精度国标的主要内容1.蜗杆参数蜗杆精度国标对蜗杆的参数进行了详细的规定，包括蜗杆的模数、压力角、蜗杆齿形、蜗杆材料等。

这些参数是蜗杆设计、制造和选用的重要依据。

2.蜗杆精度等级蜗杆精度国标将蜗杆的精度等级分为0、1、2、3、4、5级。

精度等级越高，蜗杆的传动精度越高，但制造和加工难度也越大。

根据实际应用需求，选择合适精度等级的蜗杆至关重要。

3.蜗杆检测方法蜗杆精度国标规定了蜗杆的检测方法，包括光学投影仪、坐标测量仪、蜗杆检测仪等。

这些检测方法为蜗杆精度的检验提供了有效手段。

4.蜗杆精度国标在我国的应用蜗杆精度国标在我国得到了广泛的应用，对蜗杆传动的研发、生产和应用起到了良好的指导作用。

符合国标要求的蜗杆传动产品，能够在保证性能的同时，提高我国机械行业的整体水平。

三、蜗杆精度国标的意义和价值蜗杆精度国标对蜗杆传动的精度、参数和检测方法进行了规范化，有助于提高蜗杆传动的质量，降低故障率，延长使用寿命。

同时，蜗杆精度国标还有利于推动我国蜗杆传动技术的发展，提高我国机械产品的竞争力。

四、结论与展望总之，蜗杆精度国标在规范蜗杆传动领域发挥了重要作用。

随着科技的不断进步和市场需求的提高，蜗杆精度国标也将不断优化和完善，以适应新时代的发展需求。

蜗杆轴零件的加工工艺1. 简介蜗杆轴是一种常见的传动装置，在机械设备中用于实现传动和变速功能。

蜗杆轴零件的加工工艺对于其质量和性能起着决定性的作用。

本文将介绍蜗杆轴零件的加工工艺流程以及相关注意事项。

2. 加工工艺流程2.1 材料准备蜗杆轴常用的材料有钢、铸铁等，选择合适的材料对于提高蜗杆轴的耐磨性和强度非常重要。

在加工工艺中，需要根据设计要求选择相应的材料，并进行材料预处理。

2.2 切削加工蜗杆轴的加工通常包括车削、铣削、钻削等切削加工过程。

在切削加工中，需要根据蜗杆轴的尺寸和形状要求，采用适当的切削工艺和工具进行加工。

切削加工时，需确保加工精度和表面质量，避免产生划痕和变形等缺陷。

2.3 热处理蜗杆轴常常需要进行热处理，以提高其硬度和耐磨性。

常用的热处理方法包括淬火、回火和表面渗碳等。

在热处理中，需要控制好加热温度和保温时间，以及冷却速度，以确保蜗杆轴在热处理后具有良好的性能。

2.4 修磨和校验蜗杆轴的表面精度和几何形状对于传动的性能有很大影响。

因此，在加工过程中，需要进行修磨和校验工序。

修磨过程中使用砂轮或砂带进行研磨，校验过程中则使用测量工具如千分尺、游标卡尺等对蜗杆轴进行检测和校正。

2.5 表面处理为了提高蜗杆轴的耐腐蚀性和摩擦性能，常常需要对其进行表面处理。

常见的表面处理方法有镀铬、电镀、喷涂、氮化等。

选择合适的表面处理方法，可以大幅度提高蜗杆轴的使用寿命和传动效率。

3. 注意事项在蜗杆轴零件的加工过程中，还需要注意以下几点：3.1 安全操作加工过程中，需要严格遵守安全操作规程，使用合适的防护设备，避免事故发生。

同时，要保证加工环境良好，防止灰尘、杂质等对加工质量的影响。

3.2 加工精度蜗杆轴是一种高精度零件，加工过程中需严格控制尺寸公差和表面粗糙度。

需要使用合适的切削工具和设备，保证加工精度符合设计要求。

3.3 耐磨性和润滑性蜗杆轴在工作过程中承受较大的摩擦和磨损，因此在加工过程中要注意提高其耐磨性和润滑性。

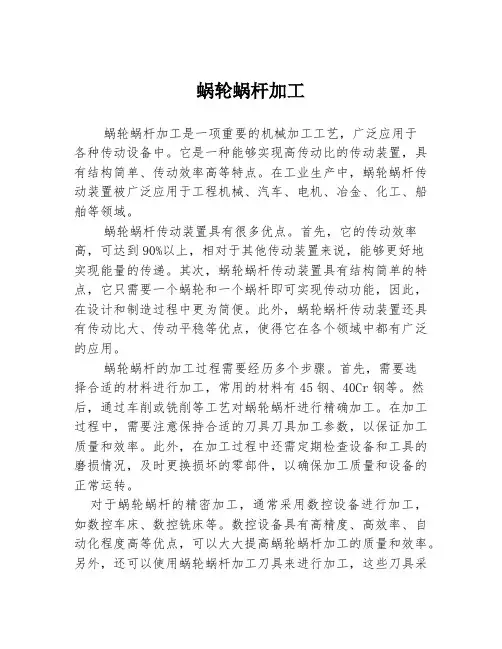

蜗轮蜗杆加工蜗轮蜗杆加工是一项重要的机械加工工艺，广泛应用于各种传动设备中。

它是一种能够实现高传动比的传动装置，具有结构简单、传动效率高等特点。

在工业生产中，蜗轮蜗杆传动装置被广泛应用于工程机械、汽车、电机、冶金、化工、船舶等领域。

蜗轮蜗杆传动装置具有很多优点。

首先，它的传动效率高，可达到90%以上，相对于其他传动装置来说，能够更好地实现能量的传递。

其次，蜗轮蜗杆传动装置具有结构简单的特点，它只需要一个蜗轮和一个蜗杆即可实现传动功能，因此，在设计和制造过程中更为简便。

此外，蜗轮蜗杆传动装置还具有传动比大、传动平稳等优点，使得它在各个领域中都有广泛的应用。

蜗轮蜗杆的加工过程需要经历多个步骤。

首先，需要选择合适的材料进行加工，常用的材料有45钢、40Cr钢等。

然后，通过车削或铣削等工艺对蜗轮蜗杆进行精确加工。

在加工过程中，需要注意保持合适的刀具刀具加工参数，以保证加工质量和效率。

此外，在加工过程中还需定期检查设备和工具的磨损情况，及时更换损坏的零部件，以确保加工质量和设备的正常运转。

对于蜗轮蜗杆的精密加工，通常采用数控设备进行加工，如数控车床、数控铣床等。

数控设备具有高精度、高效率、自动化程度高等优点，可以大大提高蜗轮蜗杆加工的质量和效率。

另外，还可以使用蜗轮蜗杆加工刀具来进行加工，这些刀具采用了特殊设计，能够更好地适应蜗轮蜗杆的特殊性，提高加工质量和效率。

蜗轮蜗杆加工过程中需要注意的是，要控制好加工精度。

蜗轮蜗杆传动装置的精度对其传动效率和使用寿命有直接影响。

因此，在加工过程中，需要采取合适的工艺措施，如控制刀具的加工速度、调整工艺参数等，以保持加工精度。

另外，还需要注意加工时的冷却润滑和切削清理工作，以确保加工质量和刀具寿命。

在进行蜗轮蜗杆加工时，需要严格遵守加工安全规范。

加工过程中，要保持工作场所整洁，保证设备的正常运转，避免发生事故。

同时，操作人员要进行必要的安全培训，具备良好的安全意识，正确使用加工设备和工具，避免发生人身伤害。

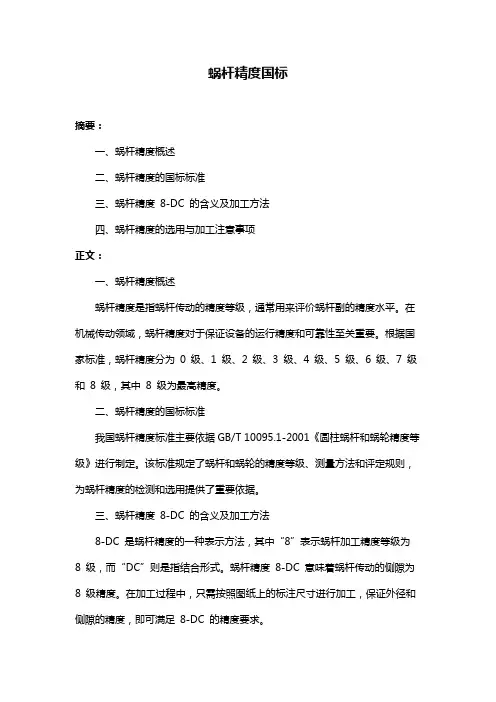

蜗杆精度国标摘要：一、蜗杆精度概述二、蜗杆精度的国标标准三、蜗杆精度8-DC 的含义及加工方法四、蜗杆精度的选用与加工注意事项正文：一、蜗杆精度概述蜗杆精度是指蜗杆传动的精度等级，通常用来评价蜗杆副的精度水平。

在机械传动领域，蜗杆精度对于保证设备的运行精度和可靠性至关重要。

根据国家标准，蜗杆精度分为0 级、1 级、2 级、3 级、4 级、5 级、6 级、7 级和8 级，其中8 级为最高精度。

二、蜗杆精度的国标标准我国蜗杆精度标准主要依据GB/T 10095.1-2001《圆柱蜗杆和蜗轮精度等级》进行制定。

该标准规定了蜗杆和蜗轮的精度等级、测量方法和评定规则，为蜗杆精度的检测和选用提供了重要依据。

三、蜗杆精度8-DC 的含义及加工方法8-DC 是蜗杆精度的一种表示方法，其中“8”表示蜗杆加工精度等级为8 级，而“DC”则是指结合形式。

蜗杆精度8-DC 意味着蜗杆传动的侧隙为8 级精度。

在加工过程中，只需按照图纸上的标注尺寸进行加工，保证外径和侧隙的精度，即可满足8-DC 的精度要求。

四、蜗杆精度的选用与加工注意事项在选择蜗杆精度时，需要根据设备的实际需求和设计要求进行选用。

在保证设备运行精度的前提下，应尽量选择较低的精度等级，以降低成本和减少加工难度。

在加工过程中，应注意以下几点：1.严格按照图纸和工艺要求进行加工，保证各个尺寸的精度；2.选择合适的加工设备和刀具，以保证加工精度和效率；3.加工过程中应定期检查工件的尺寸和形状，如有异常应及时调整；4.加工完成后，应进行全面的质量检验，确保蜗杆精度达到设计要求。

总之，蜗杆精度的选用和加工是机械传动领域中至关重要的一环。

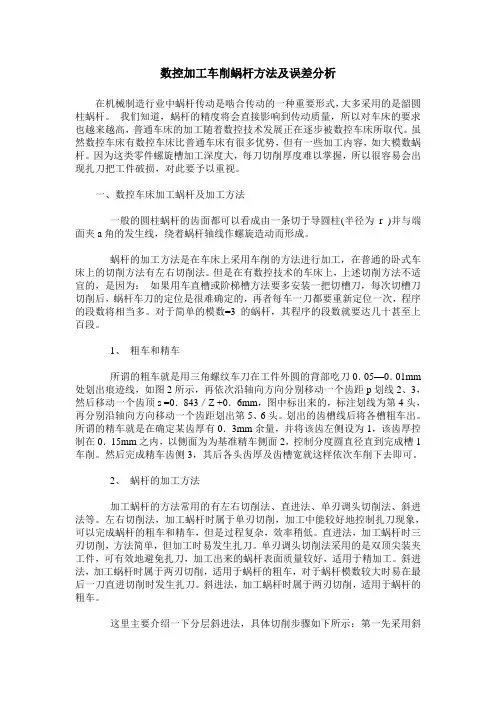

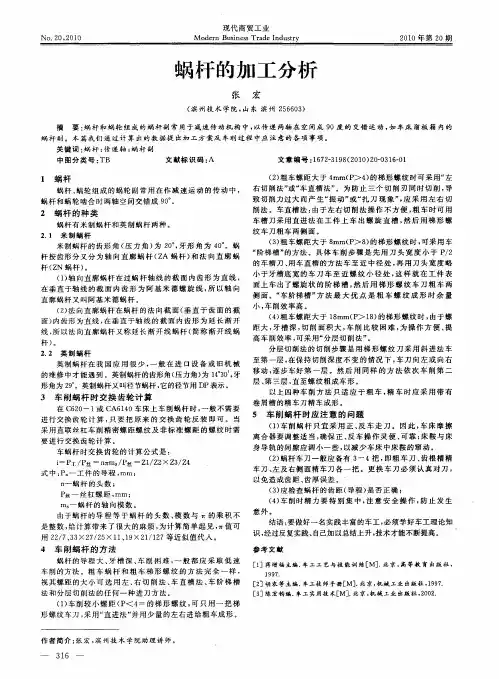

数控加工车削蜗杆方法及误差分析在机械制造行业中蜗杆传动是啮合传动的一种重要形式，大多采用的是韶圆柱蜗杆。

我们知道，蜗杆的精度将会直接影响到传动质量，所以对车床的要求也越来越高，普通车床的加工随着数控技术发展正在逐步被数控车床所取代。

虽然数控车床有数控车床比普通车床有很多优势，但有一些加工内容，如大模数蜗杆。

因为这类零件螺旋槽加工深度大，每刀切削厚度难以掌握，所以很容易会出现扎刀把工件破损，对此要予以重视。

一、数控车床加工蜗杆及加工方法一般的圆柱蜗杆的齿面都可以看成由一条切于导圆柱(半径为r )并与端面夹a角的发生线，绕着蜗杆轴线作螺旋造动而形成。

蜗杆的加工方法是在车床上采用车削的方法进行加工，在普通的卧式车床上的切削方法有左右切削法。

但是在有数控技术的车床上，上述切削方法不适宜的，是因为：如果用车直槽或阶梯槽方法要多安装一把切槽刀，每次切槽刀切削后，蜗杆车刀的定位是很难确定的，再者每车一刀都要重新定位一次，程序的段数将相当多。

对于简单的模数=3的蜗杆，其程序的段数就要达几十甚至上百段。

1、粗车和精车所谓的粗车就是用三角螺纹车刀在工件外圆的背部吃刀0．05—0．01mm 处划出痕迹线，如图2所示，再依次沿轴向方向分别移动一个齿距p划线2、3，然后移动一个齿顶s =0．843／Z +0．6mm，图中标出来的，标注划线为第4头，再分别沿轴向方向移动一个齿距划出第5、6头。

划出的齿槽线后将各槽粗车出。

所谓的精车就是在确定某齿厚有0．3mm余量，并将该齿左侧设为1，该齿厚控制在0．15mm之内，以侧面为为基准精车侧面2，控制分度圆直径直到完成槽1车削。

然后完成精车齿侧3，其后各头齿厚及齿槽宽就这样依次车削下去即可。

2、蜗杆的加工方法加工蜗杆的方法常用的有左右切削法、直进法、单刃调头切削法、斜进法等。

左右切削法，加工蜗杆时属于单刃切削，加工中能较好地控制扎刀现象，可以完成蜗杆的粗车和精车，但是过程复杂，效率稍低。

蜗轮蜗杆的测绘一、蜗轮、蜗杆齿轮的功用与结构蜗轮、蜗杆的功用主要用于传递交错轴间运动和动力，通常，轴交角∑＝90°。

其优点是传动比大，工作较平稳，噪声低，结构紧凑，可以自锁；缺点是当蜗杆头数较少时，传动效率低，常需要采用贵重的减摩有色金属材料，制造成本高。

蜗轮是回转形零件，蜗轮的结构特点和齿轮基本相似，直径一般大于长度，通常由外圆柱面、内环面、内孔、键槽（花键槽）、轮齿、齿槽等组成。

根据结构形式的不同，齿轮上常常还有轮缘、轮毂、腹板（孔板）、轮辐等结构。

按结构不同蜗轮可分为实心式、腹板式、孔板式、轮辐式等多种型式。

蜗杆的结构和轴相似，其结构特点是长度一般大于直径，通常由外圆柱面、圆锥面、螺纹及阶梯端面等所组成。

蜗杆上啮合部分的轮齿呈螺旋状，有单头和多头之分，单头蜗杆的自锁性能好、易加工，但传动效率低。

二、普通圆柱蜗轮、蜗杆的测绘步骤蜗轮、蜗杆的测绘比较复杂，要想获得准确的测绘数据，就必须具备较全面的蜗杆传动方面的知识。

同时应合理选择测量工具及必要的检测仪器，掌握正确的测量方法，并对所测量的数据进行合理的分析处理，提出接近或替代原设计的方案，直接为生产服务。

测绘蜗轮、蜗杆时，主要是确定蜗杆轴向模数m a（即蜗轮端面模数m t），蜗杆的直径系数q和导程角γ(即蜗轮的螺旋角β)。

下面以普通圆柱蜗轮蜗杆测绘为例，说明标准蜗轮蜗杆的基本测绘步骤。

1. 首先对要测绘的蜗轮、蜗杆进行结构和工艺分析。

2. 画出蜗轮、蜗杆的结构草图和必须的参数表，并画出所需标注尺寸的尺寸界线及尺寸线。

3. 数出蜗杆头数z1和蜗轮齿数z2。

4. 测量出蜗杆齿顶圆直径d a l、蜗轮喉径d a i和蜗轮齿顶外圆直径d ae。

5. 在箱体上测量出中心距a。

6. 确定蜗杆轴向模数m a (即涡轮端面模数m t)7. 确定蜗杆的导程角γ(蜗轮的螺旋角β)，并判定γ及β的方向。

根据计算公式tgγ= z1m a / d1，因d1= d a1-2m a则γ= tg -1 z1m a/ (d a1-2m a) 8. 确定蜗杆直径系数q根据计算公式q = d1/ m a 或q = z1/ tgγ计算出q值，且应按标准系列选取与其相近的标准数值。

阐述蜗杆参数的测量及应用一、前言蜗杆和蜗轮作为蜗轮箱的关键零件，其加工和装配精度直接影响到蜗轮箱的工作性能。

蜗轮箱在平地机上是用于驱动工作装置回转，以达到调整刀板在水平面上的角度。

当平地机工作时刀板会受到地面的冲击，地面产生的冲击力将传递至蜗轮箱，由于蜗轮和蜗杆的自锁特性会使蜗轮和蜗杆承受较大冲击力，从而容易出现蜗杆等零件损坏。

因此，研发及质量部门对其加工和测量均有较高的要求。

二、测量方法目前我公司蜗轮箱产品所使用蜗杆是最常用的阿基米德圆柱蜗杆（ZA型），在生产过程中需要对其参数进行精确测量。

为了准确地测量蜗杆压力角、齿厚以及跳动等参数，检验人员曾经实验了多种的测量方法，在测量过程中使用了包括卡板、厚度卡尺、万能角度尺、偏摆仪、影像仪以及三坐标测量机等测量工具。

经过反复的测试和分析比对，最终确定利用三坐标测量机，通过编写测量程序实现了对蜗杆参数的测量。

2.1卡板法该测量方法分为两种：即多齿法和单齿法，用相应角度的齿形卡板进行直接测量，测量时可通过肉眼观察卡板测量面与齿面接触的光隙情况，作出简单的定性判断。

由于受导程角及卡板自身结构等的影响，经现场试测，其中多齿法测量基本不可靠；单齿法，对于不同的测量位置，可观察到的光隙情况也不稳定，仅能用于现场简单控制，其应用意义不大。

2.2卡尺法该方法通过使用万能角度尺及测厚卡尺等实现对压力角和齿厚的测量。

测量压力角时，使用万能角度尺的一边顺着轴截面与蜗杆面接触，保持刀口尺与齿面紧密贴合。

由于受蜗杆的导程角及曲面等因素的影响，其测量结果不稳定。

用齿厚卡尺测量蜗杆法向齿厚时，首先根据图纸要求调整卡尺的测量高度，然后用测厚卡尺在蜗杆的齿顶圆柱上沿轴向分别测量单齿和相邻两齿的长度，单齿的长度即为齿厚，再用相邻两齿轮的长度减去单齿的长度可得到齿距。

为了精确测量，建议多测几个齿，将所测得的数据计算平均值。

2.3影像法该方法通过使用影像仪将蜗杆的齿面轮廓、外圆柱边缘进行投影，利用测量软件计算出轮廓投影线与外圆柱边缘投影线的夹角，同时通过软件将轴线按分度圆半径值平行偏移构造一条虚线，该虚线与各齿的齿廓投影线相交，计算单齿两侧相交点的距离即为齿厚，进一步再计算出齿厚。

蜗杆是机械元件中非常重要的一种，其应用范围广泛，从工业生产到个人爱好都可以看到它的身影。

蜗杆的加工也成为了机械加工的基础内容之一，同时也是重要的技术实践课程。

本文将探讨一下如何进行蜗杆加工的教学设计思路，并为教师提供指导和借鉴。

1.教学目的通过蜗杆的加工教学，希望能够达到以下目的：（1）提高学生机械加工技能，特别是对蜗杆的加工技能。

（2）增强学生的实践能力，包括学习机械加工中的常用工具和加工方法。

（3）提高学生的创新思维能力，鼓励学生在加工中发挥自己的想象力和创造力。

2.教学内容2.1.蜗杆的概念和分类在课堂上，通过丰富的图形和实物，向学生讲解蜗杆的概念、构造和分类。

包括蜗杆的外形特征、基本构造要素等等。

2.2.蜗杆的制造方法讲解蜗杆的制造方法，包括铣削、齿轮配合和老式机床工艺等。

通过讲解传统方法和现代化的生产线技术，让学生了解不同的蜗杆加工过程和注意事项。

2.3.蜗杆的应用在教学中，实现蜗杆的实际应用，让学生认识到蜗杆在机械加工行业中的广泛使用。

介绍钢琴、机械等行业的常见蜗杆加工和应用方式，从而耳熟能详。

2.4.实践操作这是蜗杆加工教学的重点。

教室中配备一系列设备和器材，让学生亲手体验蜗杆的制作过程。

通过掌握加工蜗杆的方法、选择加工工具和了解材料的性质等问题，让学生掌握了蜗杆的生产工艺和技术领域，并培养了自己的实践加工能力。

3.教学方法教学方法是指在教学中采取的教育手段和教学策略。

本课程坚持“理论结合实践”教育理念，实施对应的教学策略，以满足学生的需要和期望。

3.1.“理论结合实践”教学策略“理论结合实践”是教学策略中的一种重要形式。

在教学过程中，教师要注意掌握教学的全局视角，注重教学的实用性和学生的领导能力。

在理论教学中，以实际案例或实物讲解并配合细节、多层次地向学生介绍机械加工知识。

讲授相关加工理论、工艺和实际应用技巧等。

而在实践环节中，教师需提供适当的场地和设备、工具，进行实际的操作和模拟加工过程。

蜗杆（平面二次包络蜗杆）的和蜗轮的加工作者：蓬莱祥林工具有限公司，纪永君一，蜗杆的加工球面包络蜗杆，又称二次平面包络蜗杆，弧面包络蜗杆，直廓环面蜗杆等等。

对于这种蜗杆的加工，主要的采用的原理是：刀具在一定的圆上按照一定的轨迹运行，蜗杆在绕自心的轴线旋转，最后就加工成了一个成品的蜗杆。

讲来十分的简单，但是，在实际的加工的工作中，由于由于其加工的特殊性，就十分容易的出现两大类问题：1.检测的问题2.加工的问题球面蜗杆的检验球面蜗杆的检验，可以用专用的球面蜗杆检查仪。

或者专用是工装检具。

能方便的检出齿形误差，周节误差等等数据。

也可以使用样板来进行检验。

但是，要求样板的精度形状等等一系列的数据来支持。

球面蜗杆的加工问题球面蜗杆在加工的工作中，十分容易的出现如下问题：1蜗杆的齿形的一边厚，一边薄2蜗杆的齿形两边厚，中间薄3蜗杆的齿形的两边薄，中间厚其实，以上的三种情况的出现，都是不正确的，这三种情况的蜗杆与蜗轮都不能正确的啮合，有时为了蜗轮蜗杆能进行基本“咬合”。

不得不研合，跑和，少者几个小时，多着几天，等将蜗轮蜗杆跑合好后，蜗轮的响应的齿厚已经很薄了，并且，蜗杆的齿形与蜗轮的齿形已经不是原来设计的齿形了。

其实，这种跑合的代价是：1损伤了蜗轮的应有齿厚。

2蜗轮与蜗杆的齿形的失真。

3齿形的单边啮合，减少了蜗杆的承载能力近百分之五十。

4蜗轮的齿形根部分出现了台阶，在安装的时候的中心难对正确。

他们的具体的啮合缺陷分析如下：a，第一种情况的出现，必然导致蜗杆的实际形成中心的不重合，在正常的啮合中，只有靠近理论齿厚的部分齿形进行啮合。

蜗杆的啮合位置偏向齿厚薄的一端，而齿厚后的一端就必然在啮合的齿形之外，至于能进行啮合的一端，也只限于齿厚合适的部分，齿厚薄的部分，齿形的两边都不接触，这时的蜗轮副的承载能力下降到n。

n=总承载能力/参加啮合齿数,并且，参加啮合的齿形角有误差。

即一侧有压力角的接触误差，并且，蜗轮副的间隙很快的就变大了。
