射频同轴电缆型号说明及常见型号电缆的简要参数一、RF常用极细同轴线电缆分类近年来，随着科技的发展，目前以手机、笔记本电脑为代表的消费类电子产品和通讯、医疗、军事类电子产品微型化发展趋势加快，性能要求不断提高，这些产品内传输各种频率信号的带状电缆、柔性电路板等传统布线原件迅速被传输速率高、频率宽且抗电磁干扰强的极细同轴线电缆取代。
以下为大家介绍一下RF常用极细同轴线电缆分类，具体如下：(一)RF同轴线按阻抗一般分为50欧和75欧两种1.阻抗50欧母同轴线一般用于RF射频领域，常见的有RG-316、RG-178、RG-174、RG-58等。
2.阻抗75欧同轴线一般常用于有线电视等视频传输系統，常见的有RG-179，RG-59等。
(二)RF同轴线，按软、硬度可分为软性电缆和半刚性电缆1.软线电缆例如RG-178、RG-174等2.半刚性电缆如RG-401、SFT-50-2-1等(三)同轴线常用的型号及分类方法1.日本关西标准制造的物理发泡系列：一般线材规格命名为1.5D-FB、1.5D-2V、3C-2V等。
2.美国军标（MIL-C-17）RG系列：以RG-178为例，RG是美国军用标准MIL-C-17对同轴射频电缆总称，178则只是序列编号而已，不同的数字代表有不同的线缆材质、特性阻抗、电性及机械性能要求等等，涉及范围较广。
3.依照美国TIMES公司LMR标准制造的低损耗物理发泡同轴电缆SRF系列：一般线材命名为SRF-LMR-100等等。
4.依据国标GB14864或行标SJ1132-77中同轴射频电缆系列：以SYV-75-2-1为例，SYV是国标GB14864、行标SJ1132-77中同轴射频电缆的型号总称，绝缘介质都是聚乙烯（PE）。
SYV中S---同轴射频电缆，Y---聚乙烯，V---聚氯乙烯。
75代表抗阻性，后面的2代表它的绝缘外径（2mm左右），最后的1是表示导体规格：“-1”是代表导体结构序号为单股，“-2”是代表导体结构序号为多股。
75欧姆同轴电缆长度标题：深入剖析75欧姆同轴电缆长度的影响因素及应用指南引言：75欧姆同轴电缆是一种广泛应用于通信和广播行业的传输介质，其长度是确定传输性能和信号质量的重要因素之一。
本文将全面评估并详细探讨75欧姆同轴电缆长度对信号传输的影响，为读者提供有价值的应用指南。
通过逐渐深入的方式，我们将从基本概念入手，逐步介绍各种因素，并分享个人观点和理解。
一、75欧姆同轴电缆的概念1.1 75欧姆同轴电缆的基本构成与原理75欧姆同轴电缆由中心导体、绝缘层、屏蔽层和外部护套组成。
其中，75欧姆是指其特定的阻抗匹配，可最大程度地减少信号传输中的反射和损耗。
1.2 电缆长度对信号传输的重要性电缆长度直接关系到信号传输的延迟、损耗和信噪比。
正确理解和合理控制电缆长度可以提高系统性能和效率。
二、电缆长度对信号传输的影响因素2.1 信号传输速度和传导时间随着电缆长度的增加，信号传输速度会变慢，传导时间也相应增加。
这可能导致信号延迟和时钟同步问题。
2.2 信号损耗和衰减信号在电缆中的传输会遭受损耗和衰减，而电缆长度的增加会导致信号衰减加剧。
在长距离传输中需考虑增加信号增益或使用信号补偿技术。
2.3 信噪比和干扰电缆长度对信噪比和干扰的影响也不可忽视。
较长长度的电缆可能增加信号干扰和噪音，对信号质量产生负面影响。
三、75欧姆同轴电缆长度的应用指南3.1 网络通信系统中的电缆长度控制在网络通信系统中，电缆长度的控制十分重要。
根据不同传输要求，要确保电缆长度适当，以减少信号衰减和干扰，并维持良好的信号质量和传输速度。
3.2 广播和电视行业中的电缆长度优化广播和电视行业对于信号质量要求较高，因此对电缆长度的控制和优化显得尤为重要。
考虑信号的传输距离、发送端和接收端衔接的合理性，以确保良好的信号传输和接收效果。
3.3 其他领域的电缆长度应用案例除了网络通信、广播和电视行业外，75欧姆同轴电缆在军事、航空航天、医疗等领域也有重要应用。
射频同轴电缆的技术参数一、工程常用同轴电缆类型及性能：1）SYV75-3、5、7、9…，75欧姆,聚乙烯绝缘实心同轴电缆。
近些年有人把它称为“视频电缆”；2）SYWV75-3、5、7、9…75欧姆,物理发泡聚乙烯绝缘同轴电缆。
有人把它称为“射频电缆”；3）基本性能：l SYV物理结构是100%聚乙烯绝缘；SYWV 是发泡率占70-80%的物理发泡聚乙烯绝缘电缆；l 由于介电损耗原因，SYV实心电缆衰减明显要大于SYWV物理发泡电缆；在常用工程电缆中，目前物理发泡电缆仍然是传输性能最好价格最低的电缆，在视频、射频、微波各个波段都是这样的。
厂家给出的测试数据也说明了这一点；l 同轴电缆都可以在直流、射频、微波波段应用。
按照“射频”/“视频”来区分电缆，不仅依据不足，还容易产生误导：似乎视频传输必须或只能选择实心电缆（选择衰减大的，价格高的？）；从工程应用角度看，还是按“实芯”和“发泡”电缆来区分类型更实用一些；l 高编（128）与低编（64）电缆特性的区别：eie实验室实验研究表明，在200KHz以下频段，高编电缆屏蔽层的“低电阻”起主要作用，所以低频传输衰减小于低编电缆。
但在200-300KHz以上的视频、射频、微波波段，由于“高频趋肤效应”起主要作用，高编电缆已失去“低电阻”优势，所以高频衰减两种电缆基本是相同的。
二、了解同轴电缆的视频传输特性——“衰减频率特性”同轴电缆厂家，一般只给出几十到几百兆赫的几个射频点的衰减数据，都还没有提供视频频段的详细数据和特性；eie实验室对典型的SYWV75-5、7/64编电缆进行了研究测试，结果如下图一：同轴传输特性基本特点：1. 电缆越细，衰减越大：如75-7电缆1000米的衰减，与75-5电缆600多米衰减大致相当，或者说1000米的75-7电缆传输效果与75-5电缆600多米电缆传输效果大致相当；2. 电缆越长，衰减越大：如75-5电缆750米，6M频率衰减的“分贝数”，为1000米衰减“分贝数”的75%，即15db；2000米（1000+1000）衰减为20+20=40db,其他各频率点的计算方法一样。
同轴电缆参数指标一、同轴电缆- 概述同轴电缆同轴电缆（COAXIAL CABLE）内外由相互绝缘的同轴心导体构成的电缆：内导体为铜线，外导体为铜管或网。
电磁场封闭在内外导体之间，故辐射损耗小，受外界干扰影响小。
常用于传送多路电话和电视。
同轴电缆的得名与它的结构相关。
同轴电缆也是局域网中较常见的传输介质之一。
它用来传递信息的一对导体是按照一层圆筒式的外导体套在内导体（一根细芯）外面，两个导体间用绝缘材料互相隔离的结构制选的，外层导体和中心轴芯线的圆心在同一个轴心上，所以叫做同轴电缆，同轴电缆之所以设计成这样，也是为了防止外部电磁波干扰异常信号的传递。
同轴电缆根据其直径大小可以分为：粗同轴电缆与细同轴电缆。
粗缆适用于比较大型的局部网络，它的标准距离长，可靠性高，由于安装时不需要切断电缆，因此可以根据需要灵活调整计算机的入网位置，但粗缆网络必须安装收发器电缆，安装难度大，所以总体造价高。
相反，细缆安装则比较简单，造价低，但由于安装过程要切断电缆，两头须装上基本网络连接头（BNC），然后接在T型连接器两端，所以当接头多时容易产生不良的隐患，这是运行中的以太网所发生的较常见故障之一。
无论是粗缆还是细缆均为总线拓扑结构，即一根缆上接多部机器，这种拓扑适用于机器密集的环境，但是当一触点发生故障时，故障会串联影响到整根缆上的所有机器。
故障的诊断和修复都很麻烦，因此，将逐步被非屏蔽双绞线或光缆取代。
同轴电缆的优点是可以在相对长的无中继器的线路上支持高带宽通信，而其缺点也是显而易见的：一是体积大，细缆的直径就有3/8英寸粗，要占用电缆管道的大量空间；二是不能承受缠结、压力和严重的弯曲，这些都会损坏电缆结构，阻止信号的传输；较后就是成本高，而所有这些缺点正是双绞线能克服的，因此在现在的局域网环境中，基本已被基于双绞线的以太网物理层规范所取代。
同轴电缆分为细缆-58和粗缆-11两种。
细缆的直径为0.26厘米，较大传输距离185米，使用时与50Ω终端电阻、T型连接器BNC接头与网卡相连，线材价格和连接头成本都比较便宜，而且不需要购置集线器等设备，十分适合架设终端设备较为集中的小型以太网络。

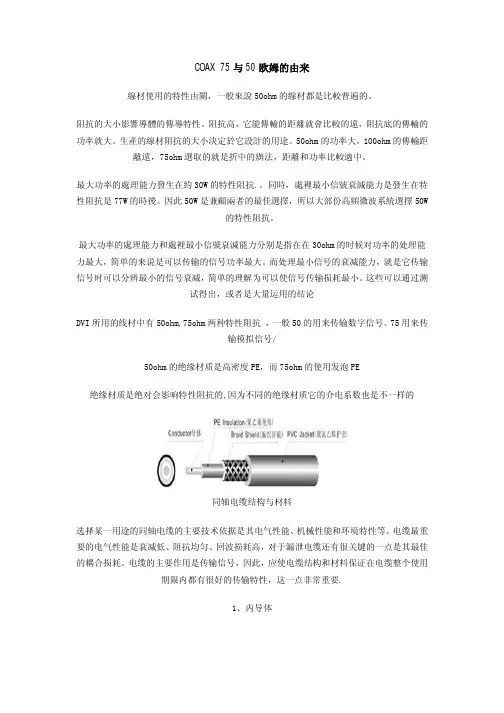

COAX 75与50欧姆的由来線材使用的特性由關，一般來說50ohm的線材都是比較普遍的。
阻抗的大小影響導體的傳導特性。
阻抗高，它能傳輸的距離就會比較的遠，阻抗底的傳輸的功率就大。
生產的線材阻抗的大小決定於它設計的用途。
50ohm的功率大，100ohm的傳輸距離遠，75ohm選取的就是折中的辦法，距離和功率比較適中。
最大功率的處理能力發生在約30W的特性阻抗.。
同時，處裡最小信號衰減能力是發生在特性阻抗是77W的時後。
因此50W是兼顧兩者的最佳選擇，所以大部份高頻微波系統選擇50W的特性阻抗。
最大功率的處理能力和處裡最小信號衰減能力分别是指在在30ohm的时候对功率的处理能力最大，简单的来说是可以传输的信号功率最大。
而处理最小信号的衰减能力，就是它传输信号时可以分辨最小的信号衰减，简单的理解为可以使信号传输损耗最小。
这些可以通过测试得出，或者是大量运用的结论DVI所用的线材中有50ohm,75ohm两种特性阻抗，一般50的用来传输数字信号。
75用来传输模拟信号/50ohm的绝缘材质是高密度PE，而75ohm的使用发泡PE绝缘材质是绝对会影响特性阻抗的,因为不同的绝缘材质它的介电系数也是不一样的同轴电缆结构与材料选择某一用途的同轴电缆的主要技术依据是其电气性能、机械性能和环境特性等。
电缆最重要的电气性能是衰减低、阻抗均匀、回波损耗高，对于漏泄电缆还有很关键的一点是其最佳的耦合损耗。
电缆的主要作用是传输信号，因此，应使电缆结构和材料保证在电缆整个使用期限内都有很好的传输特性，这一点非常重要.1、内导体铜是内导体的主要材料，可以是以下形式：退火铜线、退火铜管、铜包铝线。
通常，小电缆内导体是铜线或铜包铝线，而大电缆用铜管，以减少电缆重量和成本。
对大电缆外导体进行轧纹，这样可获得足够好的弯曲性能。
内导体对信号传输影响很大，因为衰减主要是内导体电阻损耗引起的。
其电导率，尤其是表面电导率，应尽可能高，一般要求是58MS/m（+20℃），因为在高频下，电流仅在导体表面的一个薄层内传输，这种现象称为趋肤效应，电流层的有效厚度称为趋肤深度。

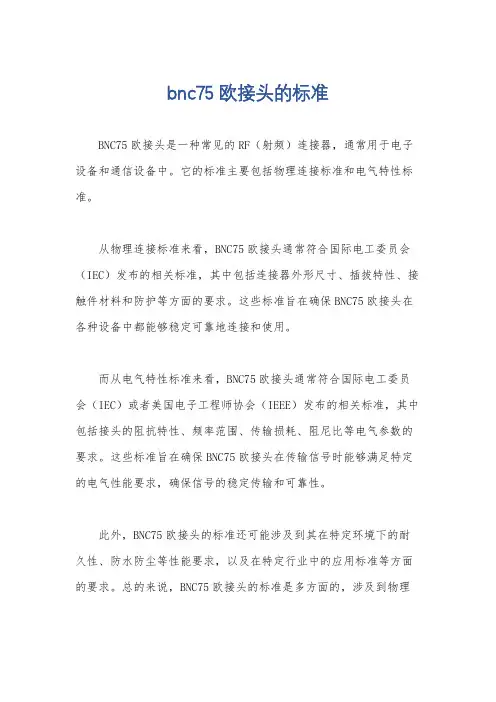

bnc75欧接头的标准
BNC75欧接头是一种常见的RF（射频）连接器，通常用于电子设备和通信设备中。
它的标准主要包括物理连接标准和电气特性标准。
从物理连接标准来看，BNC75欧接头通常符合国际电工委员会（IEC）发布的相关标准，其中包括连接器外形尺寸、插拔特性、接触件材料和防护等方面的要求。
这些标准旨在确保BNC75欧接头在各种设备中都能够稳定可靠地连接和使用。
而从电气特性标准来看，BNC75欧接头通常符合国际电工委员会（IEC）或者美国电子工程师协会（IEEE）发布的相关标准，其中包括接头的阻抗特性、频率范围、传输损耗、阻尼比等电气参数的要求。
这些标准旨在确保BNC75欧接头在传输信号时能够满足特定的电气性能要求，确保信号的稳定传输和可靠性。
此外，BNC75欧接头的标准还可能涉及到其在特定环境下的耐久性、防水防尘等性能要求，以及在特定行业中的应用标准等方面的要求。
总的来说，BNC75欧接头的标准是多方面的，涉及到物理
连接、电气特性以及环境适应性等多个方面的要求，以确保其在各种应用场景下能够稳定可靠地工作。
