第十章给排水工程

给排水工程技术引言作为城市基础设施的一部分，给排水工程的重要性不言而喻。

正如其名字所示，它主要是应对城市的“给”与“排”两个方面的问题，其中“给”指的是供水，而“排”则是指的污水排放。

虽然水是人类赖以生存的重要资源之一，但大量的水资源也会给城市带来一系列的问题，如供水不足、污水难处理等。

因此，给排水工程技术的科学化和严格规范化在现代城市建设中显得尤为重要。

一、给水工程给水工程是指为城市或工业企业提供生产生活所需水资源的工程，其覆盖范围主要涵盖水源、水处理、供水及保护四个方面。

（一）水源水源是指给水工程的水资源来源，包括地下水、地表水和蓄水工程。

然而，由于不同地区水资源的质量和数量存在巨大差异，传统的水源获取方式早已无法满足现代城市的需求。

因此，科学合理地选择优质水源成为了现代城市给水工程建设过程中最为关键的部分之一。

（二）水处理水处理是指在给水工程中对水资源进行过滤、加药、沉淀、消毒等处理方式，以确保供水质量达到国家标准。

不同的水源也需要不同的处理方式，因此在给水工程中，科学、精准地确定处理工艺和处理设备显得尤为重要。

（三）供水供水是指在经过前两个环节后，将处理后的水资源送至城市或工业企业的用水点。

这也就要求给水工程必须有可靠的供水设施，如水管、水塔、水泵站等，在保证水源量的同时也能保障城市用水的平稳需要。

（四）保护保护是指保护水源、水环境和后排水等，采取有效的措施预防水资源受污染，确保城市供水水质安全。

这也是现代城市的可持续发展的重要环节。

二、排水工程（一）污水收集污水收集是指将城市或工业厂区中产生的污水集中到处理厂，处理后再向外排放的过程。

这一环节主要包括污水管网建设和污水泵站。

管网建设是污水收集的基础设施，它能够将城市的污水集中收集并送至污水处理厂。

污水泵站在污水收集的过程中具有重要的收集、提升和输送作用。

（二）污水处理污水处理是指将污水经过一系列现代化的环节进行净化处理，达到国家相关的污水排放标准，排放至水源之中。

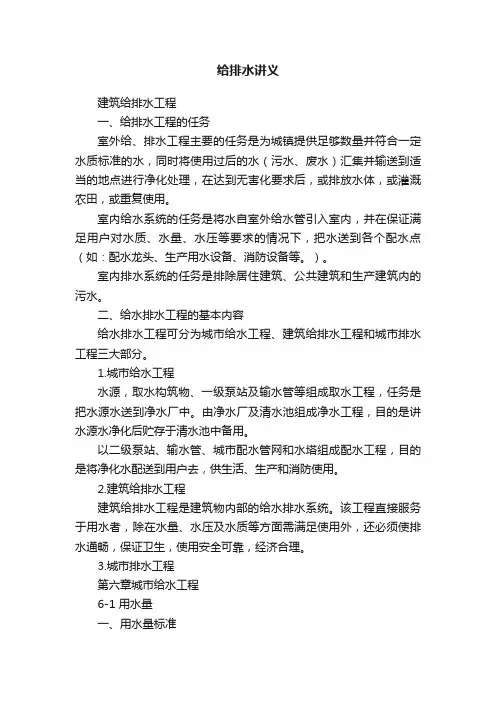

给排水讲义建筑给排水工程一、给排水工程的任务室外给、排水工程主要的任务是为城镇提供足够数量并符合一定水质标准的水，同时将使用过后的水（污水、废水）汇集并输送到适当的地点进行净化处理，在达到无害化要求后，或排放水体，或灌溉农田，或重复使用。

室内给水系统的任务是将水自室外给水管引入室内，并在保证满足用户对水质、水量、水压等要求的情况下，把水送到各个配水点（如：配水龙头、生产用水设备、消防设备等。

）。

室内排水系统的任务是排除居住建筑、公共建筑和生产建筑内的污水。

二、给水排水工程的基本内容给水排水工程可分为城市给水工程、建筑给排水工程和城市排水工程三大部分。

1.城市给水工程水源，取水构筑物、一级泵站及输水管等组成取水工程，任务是把水源水送到净水厂中。

由净水厂及清水池组成净水工程，目的是讲水源水净化后贮存于清水池中备用。

以二级泵站、输水管、城市配水管网和水塔组成配水工程，目的是将净化水配送到用户去，供生活、生产和消防使用。

2.建筑给排水工程建筑给排水工程是建筑物内部的给水排水系统。

该工程直接服务于用水者，除在水量、水压及水质等方面需满足使用外，还必须使排水通畅，保证卫生，使用安全可靠，经济合理。

3.城市排水工程第六章城市给水工程6-1 用水量一、用水量标准1、生活用水量标准城市居民、工厂职工及公共建筑的工作人员等得生活用水量大小与各地生活水平、生活习惯、气候条件及卫生设备情况，以及水质、水压等有关。

一般说来，生活水平高，水质好，用水量较多；水压高用水量也较大；南方比北方气温高，用水量也多。

《室外给水工程设计规范（GBJ13—87）》中将全国分为五个区，每区按卫生器具设备设置情况分成五类，包括由公共水龙头取水的最低用水量标准到卫生设备完善的最高用户量标准。

2、生产用水量标准工业种类繁多，生产用水量各不相同，计算用水量时，根据生产工艺要求而定。

3、消防用水量标准消防用水量标准根据建筑情况、居住人数以及工业企业性质和规模而制订，消防用水量标准按照《建筑设计防火规范（GBJ16—87）》执行。

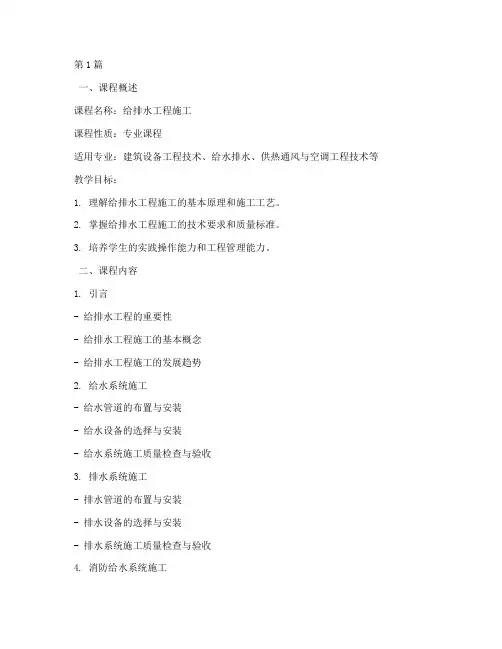

第1篇一、课程概述课程名称：给排水工程施工课程性质：专业课程适用专业：建筑设备工程技术、给水排水、供热通风与空调工程技术等教学目标：1. 理解给排水工程施工的基本原理和施工工艺。

2. 掌握给排水工程施工的技术要求和质量标准。

3. 培养学生的实践操作能力和工程管理能力。

二、课程内容1. 引言- 给排水工程的重要性- 给排水工程施工的基本概念- 给排水工程施工的发展趋势2. 给水系统施工- 给水管道的布置与安装- 给水设备的选择与安装- 给水系统施工质量检查与验收3. 排水系统施工- 排水管道的布置与安装- 排水设备的选择与安装- 排水系统施工质量检查与验收4. 消防给水系统施工- 消防给水系统的组成与分类- 消防给水管道的布置与安装- 消防给水设备的选择与安装- 消防给水系统施工质量检查与验收5. 热水系统施工- 热水系统的组成与分类- 热水管道的布置与安装- 热水设备的选择与安装- 热水系统施工质量检查与验收6. 给排水工程施工质量控制- 施工图纸的审核与识读- 施工方案的编制与审批- 施工过程中的质量控制- 施工验收的标准与程序三、教学方法- 理论教学：采用多媒体课件、案例教学、互动式教学等方法，让学生系统地掌握给排水工程施工的基本知识和技能。

- 实践教学：组织学生进行现场观摩、实习操作，提高学生的动手能力和实际操作技能。

- 课程设计：通过课程设计，让学生将所学知识应用于实际工程中，培养解决实际问题的能力。

四、教学资源- 教材：《建筑给水排水工程施工》、《给排水工程施工技术》等- 参考书籍：《城镇供水排水工程建设与施工》、《室外给水排水工程施工要点》等- 网络资源：中国建筑工业出版社、建筑设备工程网等五、考核方式- 平时成绩：课堂参与、作业完成情况- 期末考试：笔试、实践操作考核六、教学总结本课程旨在培养学生掌握给排水工程施工的基本知识和技能，提高学生的实践操作能力和工程管理能力。

通过理论教学、实践教学和课程设计等多种教学方式，使学生能够胜任给排水工程施工的相关工作。

给排水工程：概述、关键技术和未来发展一、概述给排水工程是城市基础设施的重要组成部分，主要负责供应清洁水源和排放污水。

供水工程是指将自然水源经过处理后，通过管道输送到居民家中和企业单位，满足人们的日常生活和生产用水需求。

排水工程则是将生活污水和工业废水收集起来，经过处理后排放到河流、湖泊或海洋中，以保护环境和人类健康。

二、关键技术1.供水技术供水技术主要包括水源选择、水处理和输配水三个环节。

水源选择要考虑水质、水量和地理位置等因素，常见的供水水源有河流、湖泊、地下水等。

水处理是保证供水水质的关键环节，包括预处理、常规处理和深度处理等多个步骤。

预处理主要是去除水中的悬浮物和泥沙，常规处理包括混凝、沉淀、过滤和消毒等步骤，深度处理则进一步去除水中的有机物、重金属等污染物。

输配水是将处理后的水通过管道输送到用户，需要考虑管道材质、布局和压力等因素。

2.排水技术排水技术主要包括污水收集、污水处理和排放三个环节。

污水收集是通过排水管道将污水从居民家中和企业单位收集起来，需要考虑排水系统的布局、管径和坡度等因素。

污水处理是保证排放水质的关键环节，包括初级处理、二级处理和三级处理等多个步骤。

初级处理主要是去除水中的悬浮物和泥沙，二级处理采用生物处理技术去除水中的有机物，三级处理则进一步去除水中的氮、磷等污染物。

排放是将处理后的污水排放到河流、湖泊或海洋中，需要考虑排放口的位置、排放量和水质等因素。

三、未来发展1.智能化2.环保化环保化是给排水工程发展的必然趋势。

一方面，通过采用先进的污水处理技术，提高污水处理效果，减少污染物排放，保护水环境。

另一方面，通过回收和利用污水中的资源和能源，如污水源热泵、污泥发电等，实现资源的循环利用，减少对环境的负担。

3.综合化给排水工程将与其他城市基础设施，如雨水收集利用、城市绿化、城市景观等相结合，实现城市水资源的综合管理和利用。

通过建设雨水花园、透水铺装、绿色屋顶等设施，增加城市地表水的渗透和储存，减少城市内涝和水土流失，提高城市生态环境质量。

土木工程概论：给排水工程一、概述给排水工程是土木工程中重要的一个分支，是指将水从一处用水地点或生活排污处转移至另一处的工程设施和系统。

给水系统是指将自然的水资源经过净化后输送到城市居民区或工业区供人们使用的一个人工系统。

而排水系统则是将使用后的废水或者污水以及降雨后的雨水经过处理排出城市，保障城市清洁卫生与环保。

给排水工程是城市和农村治理中不可或缺的一部分，为城乡居民提供了足够的用水和排污体系，同时也约束了市场行为和环境保护意识。

许多国家都制定了相应法律规定，保障给排水系统建设过程中的法律权益和环境保护。

二、给水系统1. 主要设施为了让自然水资源能够流通到城市中，必须建设相应的给水系统。

给水系统包括水源、净水设施、输水管道和室内供水器具等。

1.水源水源是给水系统的起点，通常可以分为地表水和地下水两种类型。

在给水系统建设前，需要对水源进行水质测试，以保证后续水净化工作的质量。

2.净水设施净水设施有多种，例如常用的有滤砂池、混凝池、沉淀池、活性炭吸附池、消毒设施等。

通过这些设施，水源清洁后就可进入输水管道中。

3.输水管道输水管道用于将水源输送到城市中各个供水站点。

输水管道通常采用各种材质，如石棉水泥管、铸铁管、PVC管等。

4.室内供水器具室内供水器具有水龙头、洗手盆、浴室花洒、淋浴房等等，它们的主要作用是把水源分配到各个户室中，供人们使用。

2. 常见问题1.饮用水安全问题由于自来水经过大量的输送、净化、处理后送到城市中每个人的家中，因此安全性极为重要。

一般来说，自来水源水质、处理工艺、输送过程中的卫生保障以及居民自来水内部插水和地下水混入等因素，都会影响自来水的安全性。

因此，一些城市在自来水供水过程中也开展了水质监测，确保供水安全性。

2.供水压力问题供水压力过大或过小都会影响到居民使用。

在不断调整调压设备和设计时需要充分考虑供水压力问题，使得压力能够在合理范围内。

三、排水系统1. 主要设施为了控制城市中的用水和废水，必须建设相应的排水系统。

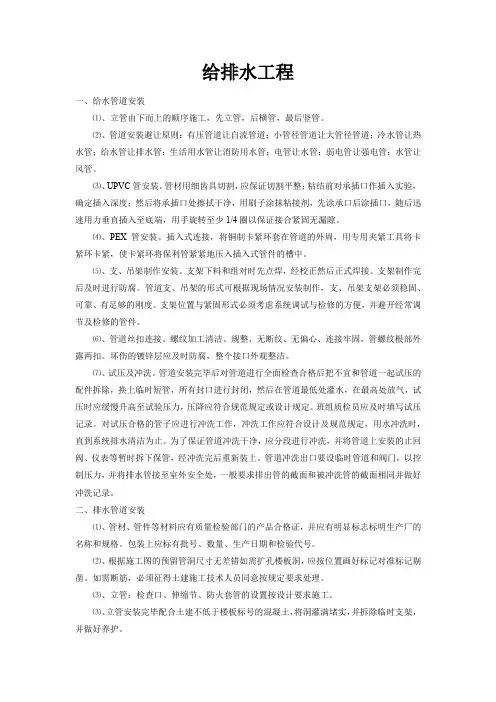

给排水工程一、给水管道安装⑴、立管由下而上的顺序施工，先立管，后横管，最后竖管。

⑵、管道安装避让原则：有压管道让自流管道；小管径管道让大管径管道；冷水管让热水管；给水管让排水管；生活用水管让消防用水管；电管让水管；弱电管让强电管；水管让风管。

⑶、UPVC管安装。

管材用细齿具切割，应保证切割平整；粘结前对承插口作插入实验，确定插入深度；然后将承插口处擦拭干净，用刷子涂抹粘接剂，先涂承口后涂插口，随后迅速用力垂直插入至底端，用手旋转至少1/4圈以保证接合紧固无漏隙。

⑷、PEX管安装。

插入式连接，将铜制卡紧环套在管道的外周，用专用夹紧工具将卡紧环卡紧，使卡紧环将保利管紧紧地压入插入式管件的槽中。

⑸、支、吊架制作安装。

支架下料和组对时先点焊，经校正然后正式焊接。

支架制作完后及时进行防腐。

管道支、吊架的形式可根据现场情况安装制作，支、吊架支架必须稳固、可靠、有足够的刚度。

支架位置与紧固形式必须考虑系统调试与检修的方便，并避开经常调节及检修的管件。

⑹、管道丝扣连接。

螺纹加工清洁、规整、无断纹、无偏心、连接牢固，管螺纹根部外露两扣。

坏伤的镀锌层应及时防腐，整个接口外观整洁。

⑺、试压及冲洗。

管道安装完毕后对管道进行全面检查合格后把不宜和管道一起试压的配件拆除，换上临时短管，所有封口进行封闭，然后在管道最低处灌水，在最高处放气，试压时应缓慢升高至试验压力，压降应符合规范规定或设计规定。

班组质检员应及时填写试压记录。

对试压合格的管子应进行冲洗工作，冲洗工作应符合设计及规范规定，用水冲洗时，直到系统排水清洁为止。

为了保证管道冲洗干净，应分段进行冲洗，并将管道上安装的止回阀、仪表等暂时拆下保管，经冲洗完后重新装上。

管道冲洗出口要设临时管道和阀门，以控制压力，并将排水管接至室外安全处，一般要求排出管的截面和被冲洗管的截面相同并做好冲洗记录。

二、排水管道安装⑴、管材、管件等材料应有质量检验部门的产品合格证，并应有明显标志标明生产厂的名称和规格。

***二期二标段工程给、排水安装施工组织设计编制：审核：审批：***建设有限有限公司年月日目录第一章工程概况第二章编制依据第三章工程控制目标第四章施工准备第五章施工部署第六章主要施工方法及技术组织措施第七章保证各工艺流程工程质量的技术措施第八章质量保证体系第九章成品及设备部件的保护措施第十章设备、材料及劳动力用量计划第十一章安全生产、文明施工措施第一章工程概况一、工程概况本工程为***二期二标段工程，位于***镇，毗邻311国道。

本工程全为三层别墅,共有B006T、B009T、B010T三个户型，其中B006T户型建筑面积为528.15平方米，B009T户型建筑面积为410.84平方米，B010T户型建筑面积为413.9平方米。

工程性质为低多层住宅，耐火等级为二级。

二、管道系统（一）生活给水工程(1) 由小区自备水源（大口井）供给，管径为 DN200，经小区中心水泵房加压后向小区供水。

（2) 用水定额300L/人·d，设计秒流量（指每户）为 0.67L/s。

(3) 由小区中心水泵房加压后供水，每户均设独立水表于地面层花园围栏处，系统设计所需压力（水表处）为 0.2MPa、0.25MPa。

(4) 管材：给水管采用1.0MPaPP-R给水塑料管及配件，连接方法为热熔连接。

生活给水用管材必须使用符合生活饮用水标准要求方可使用。

(5) 屋面生活水箱应采取保温隔热处理，具体做法如下：外壁设30mm厚橡塑管壳，外包油毡、聚乙烯薄膜及镀锌铁皮，具体做法参见03S401。

（二）生活热水工程设置 1台300L太阳能热水器（带电辅助加热）于屋面图示位置，分别供卫生间及厨房使用热水。

太阳能热水器、配套的水泵由业主自购。

（三）生活排水工程本工程污、废水采用合流制排水系统。

生活污水先排入化粪池，然后进入小区污水管道，最后进入小区污水处理站或城镇污水处理厂进行处理。

立管顶端设置伸顶通气管，伸出屋面。

(四）雨水排除工程雨水、污水分流排放，雨水由一层直接排入小区雨水管道。

给排水工程给水排水工程包括室内生活给水系统、室内生活热水系统、生活污水系统、雨水系统, 以及室外给排水管网。

一、施工前期的准备工作1.技术准备组织图纸会审人员认真阅图, 熟悉设计图纸内容, 明确设计意图, 通过会审记录明确各专业之间的相互关联, 记录图纸中存在问题和疑问整理成文, 为参加建设单位组织的设计技术交底做好书面准备。

参加建设单位召集的设计技术交底, 并由各组资料员和技术负责人负责交底中的记录工作。

办理技术设计变更和洽商单, 设计变更和洽商单中应说明变更原因和变更的详细内容, 签字应齐全。

各专业管线交叉矛盾突出的复杂部位进行综合布局设计, 且得到业主和监理的批准。

拟定施工机械、器具、材料和人员进场计划（另报）。

2.各系统管材根据设计要求选用, 管材及管件等应有材质证明书和出厂合格证。

所有阀件的规格型号应附和设计要求, 并按规范要求进行试验。

架空管道采用管卡吊杆, 安装详见国标图集S161, 吊杆间距按规范GBJ242-82 确定, 大口径管道或荷重较大的管架应预埋钢件焊接, 其它可采用膨胀螺栓固定。

管体管件之间的连接, 严格按设计要求和相应的施工规范实施。

3.施工前期在土建进行结构施工阶段配合好管道的预留预埋工作。

二、生活给水、热水管道安装1.概述: 室内生活给水、热水管道均选用铜管, DN≤25mm 的管道采用无铅锡铜合金焊接连接, DN＞25mm 的管道采用无铅低银（2%银）磷铜焊接连接, 与设备、阀门水表、水嘴等连接时, 应采用专用管件或法兰连接。

所有管道和住宅内横管暗设于吊顶和墙槽、管窿内。

2、室内给水管安装工艺流程:安装准备→支架安装→引入管安装→立管安装→支管安装→管道试压→管道冲洗→通水试验→系统消毒。

3.安装准备开工前, 施工员应向操作人员进行技术交底, 施工图纸应齐全并经过图纸会审, 作业指导书齐全有效, 操作人员应经过建筑给水管道安装的技术培训, 施工条件满足要求。

提供的管材和管件应符合设计规定, 并附有产品说明书和质量合格证书。

建筑工程制图与识图第十章建筑给水排水施工图10.1 概述一、给水排水工程简介给水排水工程是为了解决人们的生活、生产及消防的用水和排除废水、处理污水的城市建设工程，它包括室外给水工程、室外排水工程以及室内给水排水工程三方面。

1、给水排水工程包括给水工程和排水工程。

1）给水工程包括水源取水、水质净化、净水输送、配水使用等。

2）排水工程是指将经过生活或生产使用后的污水、废水以及雨水等通过管道汇总，再经过污水处理后排放出去。

2、给水排水工程图按内容大致分为：1）室内给水排水施工图2）室外给水排水施工图3）水处理设备构筑物工艺图下面着重介绍室内给水排水施工图。

进户管→水表→干管→支管→用水设备室内给水排水系统排水设备→支管→干管→户外排出管室内排水系统：自各污水、废水收集设备（如卫生洁具、洗涤池等）将室内的污水、废水以及雨水排出至室外窨井的管道以及附件。

二、给水排水施工图的组成给水排水施工图是表达室外给水、室外排水及室内给排水工程设施的结构形状、大小、位置、材料以及有关技术要求的图样，以供交流设计和施工人员按图施工。

给水排水施工图一般是由基本图和详图组成，基本图包括管道设计平面布置图、剖面图、系统轴测图以及原理图、说明等；详图表明各局部的详细尺寸及施工要求。

三、给水排水施工图的一般规定及图示特点1、一般规定绘制给水排水工程图必须遵循国家标准《房屋建筑制图统一标准》GBJ 1－86及《给水排水制图标准》GBJ 106－87等相关制图标准。

1）图线酒泉职业技术学院给水排水施工图，采用的各种线型应符合表10-1的规定。

2）比例建筑给排水平面图采用的比例有：1：200、1：150、1：100，且宜与建筑专业一致；建筑给排水轴侧图采用的比例有：1：150、1：100、1：50，且宜与相应图纸一致。

3）标高与管径室内工程应标注相对标高。

压力管道应标注管中心标高；重力流管道宜标注管底标高。

标高单位为m。

管径的表达方式，依据管材不同，可标注公称直径DN、外径D×壁厚、内径d等。

给排水工程技术方案一、项目介绍排水工程是指为了排除水分并防止水库、湖泊、河流等水体水位突变、泄洪或灾害，以及城市排水系统中的雨水、废水等水的排除和控制的一项专业技木，是城市基础设施建设中不可或缺的一部分。

排水工程技术方案的制定是为了保障城市基础设施的正常运转，避免水灾，改善城市环境，提高城市居民的生活质量。

二、技术方案目标1、确保排水系统的可靠性和稳定性，防止水灾发生；2、提高排水系统的处理能力，满足城市发展需要；3、降低排水系统的运营成本，提高运行效率。

三、技术方案内容排水工程技术方案的内容包括排水系统的设计、建设和运行管理等方面。

在设计方面，需要考虑到城市地势、气候特点、降雨情况等因素，确定排水系统的排水管道、泵站、排涝渠等设施的位置和规模，以及设施之间的连接方式等。

在建设方面，需要考虑到施工材料选择、工艺流程优化、施工安全等问题，确保排水系统的建设质量。

在运行管理方面，需要考虑到排水系统的日常维护和保养，设备设施的检修和更新换代等问题，确保排水系统的长期稳定运行。

四、技术方案实施步骤1、调研分析，全面了解城市排水系统现状和存在的问题；2、制定技术方案，根据调研结果确定排水系统的设计、建设和运行管理方案；3、组织实施，根据技术方案确定排水工程的实施计划和具体措施，进行工程建设和运行管理；4、监督检查，定期对排水工程的建设和运行管理情况进行监督检查，及时发现和解决问题；5、总结反馈，对排水工程的实施效果进行总结和反馈，为进一步完善排水系统提供参考。

五、技术方案的可行性分析排水工程技术方案的可行性分析主要包括经济可行性、技术可行性和社会可行性三个方面。

经济可行性主要是指排水工程的建设和运行管理成本能否得到合理回报，技术可行性主要是指排水工程的设计、建设和运行管理方案是否具备可行性，社会可行性主要是指排水工程的实施效果是否能够满足城市发展的需要和居民的利益。

六、技术方案的风险评估排水工程技术方案的风险评估主要包括工程建设风险和运行管理风险两个方面。

给排水工程1、给水系统施工方法及工艺1.1给水工程施工工艺流程给水工程施工工艺流程1.2给水管道施工方法1、预埋、预留给排水工程的预埋预留工作主要包括：地下穿外墙防水套管，穿墙、梁钢套管，卫生器具排水口预留洞，管道穿楼板孔洞，设备基础预留孔洞及预埋铁件等。

预埋预留工作主要是通过配合主体结构施工来完成，预埋预留的精确性和准确性对整个安装工程至关重要，为此，我们采取如下措施：（1）施工前，对照土建施工图，找出所有预埋预留点，同时与土建、暖通、电气等其他专业沟通，查看今后安装是否有冲突、交叉现象，做到先期避免，减少今后不必要的返工。

（2）穿结构梁、剪力墙刚性套管安装：主体结构钢筋绑扎完成后，按照给排水施工图标高，坐标找准位置，然后将套管置于钢筋中，找准定位后焊接固定在钢筋网上，套管内要用废纸等物填塞密实，以防砼施工时流入套管内，土建拆模后及时找出所有套管，清理掉里边的填充物。

（3）穿砌墙套管安装：土建专业在砌筑隔墙时，按专业施工图标高、坐标将套管置于隔墙中，用砌块找平后用砂浆固定，然后移交给土建队伍继续施工。

1.3管道支架制作安装1、管架型式、材料的选用应符合设计或现场管道布置、排列的实际需要；2、管架下料和组对时先点焊，检查合格后编号，然后正式焊接；3、管架制作完毕后及时进行防锈处理；4、管架的安装部位，设置要合理，各种管道尽量布置在同一管架上；5、施工原则：先大管后小管，有压管让无压管；6、管架应牢固紧密固定在墙上、柱子、顶板或其它结构物上。

管架安装应水平，吊杆应垂直，受力部件焊接牢靠；7、管架要在同一水平或垂直面上，使管架布置整齐、方向统一。

8、管道系统的坐标、标高的允许偏差应符合下表的规定。

允许偏差应符合下表的规定。

1、管道切割和预加工管材切割前应按配管图先标定管道外径和长度，其外径误差应在容许范围之内，管材切口端面应垂直于管道中心轴线，其倾斜偏差不得大于下表规定:氧化物，并打磨光滑。

当管端沟槽加工部位的管口不圆整时应整圆，壁厚应均匀，表面的污物、油漆、铁锈、碎屑等应清除。
