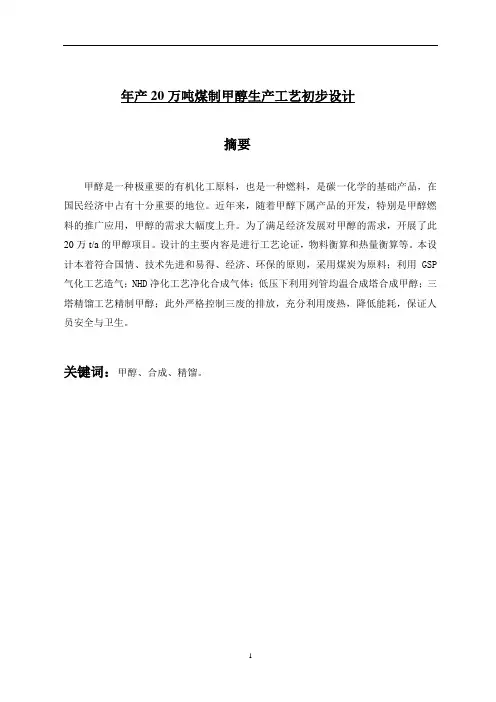

产20万吨煤制甲醇工艺年产20万吨煤制甲醇工艺设计专业：精细化学品生产技术组别：第六组指导老师：目录1 文献综述 (5)1.1我国甲醇行业现状与发展建议 (5)1.1.1甲醇发展状况 (5)1.1.2甲醇市场状况 (6)1.1.3甲醇发展方向 (6)1.1.4甲醇行业的发展建议 (7)1.2甲醇生产方法简介 (7)1.2.1煤、焦炭制甲醇的生产方法简述 (7)1.2.2本设计工艺流程 (8)2 煤制甲醇生产工艺流程 (9)2.1煤气化制粗原料气 (9)2.1.1 煤气化基本原理 (9)2.1.2 灰熔聚流化床煤气化技术概述 (9)2.1.3 ICC灰熔聚流化床煤气化工艺 (9)2.2粗原料气栲胶法脱硫 (11)2.2.1 栲胶法脱硫工艺原理 (11)2.2.2 粗原料气栲胶脱硫工艺流程 (11)2.3原料气变换 (12)2.3.1 一氧化碳变换的原理 (12)2.3.2 加压全低变工艺流程 (13)2.4变换气栲胶法脱硫 (13)2.4.1 变换气脱硫原因 (13)2.4.2 变换气栲胶脱硫工艺流程 (13)2.5变换气碳酸丙烯酯法脱碳 (13)2.5.1 碳酸丙烯酯法脱碳原理 (13)2.5.2 碳酸丙烯酯法脱碳工艺流程 (14)2.6合成气（变换气）压缩 (14)2.7合成气合成甲醇 (15)2.7.1 合成甲醇反应原理 (15)2.7.2 鲁奇（Lurgi）低中压发合成甲醇工艺流程 (15)2.7.3 鲁奇（Lurgi）管壳型甲醇合成塔 (16)2.8粗甲醇精馏 (17)2.8.1精馏原理 (17)2.8.2 加压蒸馏的目的及双效法定义 (17)2.8.3 双效法三塔粗甲醇精馏工艺流程 (17)2.8.4 双效法三塔粗甲醇精馏工艺流程特点 (18)2.9工艺流程总结 (19)3 煤制甲醇生产工艺计算 (20)3.1ICC灰熔聚流化床煤气化工艺计算 (20)3.1.1 原料煤及煤气发生炉数据 (20)3.1.2 煤气化工艺物料衡算 (20)3.1.3 煤气化工艺热量衡算 (25)3.1.4 原料煤气化最终产物 (28)3.2粗原料气脱硫工艺计算 (29)3.3原料气变换工艺计算 (29)3.3.1 变换反应的热效应 (29)3.3.2 变换反应的平衡常数 (30)3.3.3 变换率与平衡变换率 (30)3.4变换气脱硫工艺计算 (31)3.5变换气脱碳工艺计算 (31)3.6合成气（变换气）压缩工艺计算 (32)3.7合成气合成甲醇工艺计算 (32)3.7.1 合成甲醇反应热效应 (32)3.7.2 合成气合成甲醇计算 (33)3.8粗甲醇精馏工艺计算 (34)3.9工艺计算总结 (34)4合成车间设计5非工艺专业要求6三废处理附表1甲醇合成厂的主要设备一览表附甲醇快速检测方法：附本产品（精甲醇）执行国家《GB338—92》标准，具体指标见下表1文献综述1.1 我国甲醇行业现状与发展建议1.1.1 甲醇发展状况⑴甲醇的性质纯甲醇为无色透明略带乙醇气味的易挥发液体，沸点65℃，熔点-97.8℃，和水相对密度0.7915(20/4℃)，甲醇能和水以任意比相溶，但不形成共沸物，能和多数常用的有机溶剂(乙醇、乙醚、丙酮、苯等)混溶，并形成恒沸点混合物，甲醇能和一些盐如CaCl2、MgCl2等形成结晶化合物，称为结晶醇如CaCl2·CH3OH、MgCl2·6CH3OH，和盐的结晶水合物类似，甲醇蒸气能和空气形成爆炸性混合物，爆炸极限6.0～36.5％（体积）。
甲醇燃烧时无烟，火焰呈蓝色。
甲醇具有脂肪族伯醇的一般性质,连有羟基的碳原子上的三个氢原子均可被一一氧化,或脱氢生成甲醛,再氧化成甲酸,甲酸氧化的最终产物是二氧化碳和水。
试剂甲醇常密封保存在棕色瓶中置于较冷处。
⑵甲醇生产工艺的发展1.1.2甲醇市场状况自2002年年初以来，我国甲醇市场受下游需求强力拉动，以及生产成本的提高，甲醇价格一直呈现一种稳步上扬走势。
甲醇市场价格最高涨幅超过100%，甲醇生产的利润相当丰厚，效益好的厂家每吨纯利超过了1000元/吨，因而甲醇生产厂家纷纷扩产和新建，使得我国甲醇的产能急剧增加。
目前在建或拟建的大型甲醇项目主要有：中海石油化学有限公司在海南建设的年产180万吨甲醇项目，其中第一期工程为年产60万吨甲醇；山西焦化集团有限公司年产12万吨的甲醇技术改造项目；我国陕西榆林天然气化学工业公司在陕西榆林的30万吨/年甲醇装置，建成后，甲醇生产能力将增加到73万吨/年；香港建滔化工集团与重庆长寿化工园合资建造的年产75万吨甲醇项目，重庆化医控股（集团）公司与日本三菱化工合资兴建的年产85万吨甲醇项目，届时重庆的甲醇总产量将达到200万吨，长寿化工园也将成为全国最大的天然气化工基地。
据粗略统计，这些新建甲醇装置如果全部建成投产，新增加的年产能至少在500万吨以上，将对我国甲醇市场供求关系产生明显的影响。
1.1.3甲醇发展方向甲醇是极为重要的有机化工原料，在化工、医药、轻工、纺织及运输等行业都有广泛的应用，其衍生物产品发展前景广阔。
目前甲醇的深加工产品已达120多种，我国以甲醇为原料的一次加工产品已有近30种。
在化工生产中，甲醇可用于制造甲醛、醋酸、氯甲烷、甲胺、甲基叔丁基醚（MTBE）、聚乙烯醇（PVA）、硫酸二甲酯、对苯二甲酸二甲酯（DMT）、二甲醚、丙烯酸甲酯、甲基丙烯酸甲醇等。
以甲醇为中间体的煤基化学品深加工产业——从甲醇出发生产煤基化学品，是未来C1化工发展的重要方向。
比如神华集团发展以甲醇为中间体的煤基化学品深加工，利用先进成熟技术，发展“甲醇－醋酸及其衍生物”；利用国外开发成功的MTO或MTP先进技术，发展“甲醇－烯烃及衍生物”的2大系列。
随着C1化工的发展，由甲醇为原料合成乙二醇、乙醛和乙醇等工艺正日益受到重视。
甲醇作为重要原料在敌百虫、甲基对硫磷和多菌灵等农药生产中，在医药、染料、塑料和合成纤维等工业中都有着重要的地位。
甲醇还可经生物发酵生成甲醇蛋白，用作饲料添加剂，有着广阔的应用前景。
1.1.4 甲醇行业的发展建议在世界基础有机化工原料中，甲醇消费量仅次于乙烯、丙烯和苯，是一种很重要的大宗化工产品。
作为有机化工原料，用来生产各种有机化工产品。
虽然目前世界甲醇市场已供大于求，而且新建装置还将继续建成投产，但是根据专家对汽车代用能源的预测，甲醇是必不可少的替代品之一。
另外，甲醇下游产品的开发也会进一步促进甲醇工业的发展，因此，甲醇工业的发展前景还是比较乐观的。
⑴生产装置大型化我国甲醇工业目前还在一定程度上面临着进口产品的冲击，原因是国内大部分装置规模小、技术落后、能耗高，造成生产成本高，无法与国外以天然气为原料的大型或超大型甲醇装置抗衡；另一方面，通过多年来技术引进及国内科研院所、高校的研究开发，目前我国甲醇工业已基本使用了国外各种类型的传统低压气相法反应装置；催化剂研制也达到国际最高水平；新工艺的研究也有较大的进展，主要问题在于装置的大型化。
⑵重视新技术加大基础研究工作液相甲醇合成工艺具有技术和经济双重优势。
在不远的将来会与气相合成工艺在工业上竞争，并会趋于完善，循着类似低压法代替高压法的历程逐渐取代气相合成工艺。
因此，应加大对液相合成工艺研究开发力度，一定要开发出自主的先进成套技术。
CO2加氢合成甲醇、甲烷直接合成甲醇是甲醇工业的热点开发技术，一方面要跟踪国外先进技术；另一方面应加大基础研究工作，尤其是催化剂的研究开发。
1.2甲醇生产方法简介1.2.1煤、焦炭制甲醇的生产方法简述煤与焦炭是制造甲醇粗原料气的主要固体燃料。
用煤和焦炭制甲醇的工艺路线包括燃料的气化、气体的脱硫、变换、脱碳及甲醇的合成与精制。
用蒸汽与氧气（或空气、富氧空气）对煤、焦炭进行热加工称为固体燃料气化，气化所的可燃气体通称煤气是制造甲醇的初始原料气。
气化的主要设备是煤气发生炉，按煤在炉中的运动方式，气化方法可分为固定床（移动床）气化法、流化床气化法和气流床气化法。
国内用煤与焦炭制甲醇的煤气化一般都沿用固定床间歇气化法，煤气炉沿用UGI炉。
在国外对于煤的气化，目前以工业化的煤气炉有柯柏斯-托切克（Koppers-Totzek）、鲁奇（Lurgi）及温克勒（Winkler）三种。
还有第二、第三代煤气化炉的炉型主要有德士古（Texaco）及谢尔-柯柏斯（Shell-Koppers）等。
用煤和焦炭制得的粗原料气组分中氢碳比太低，故在气体脱硫后要经过变换工序。
使过量的一氧化碳变换为氢气和二氧化碳，在经脱碳工序将过量的二氧化碳除去。
原料气经过压缩、甲醇合成与精馏精制后制得甲醇。
下面介绍各个煤气炉的工艺流程图：移动床常见炉型鲁奇煤气化炉德国鲁奇煤和石油技术公司在1926年开发的一种加压移动床煤气化设备。
特点是煤和气化剂（蒸汽和氧气）在炉中逆流接触，煤在炉中停留时间1～3h，压力2.0～3.0MPa。
适宜于气化活性较高，块度3～30mm的褐煤、弱粘结性煤等。
鲁奇煤气化炉为立式圆筒形结构（图2[ 鲁奇煤气化炉]炉体由耐热钢板制成，有水夹套副产蒸汽。
煤自上而下移动先后经历干燥、干馏、气化、部分氧化和燃烧等几个区域,最后变成灰渣由转动炉栅排入灰斗,再减至常压排出。
气化剂则由下而上通过煤床，在部分氧化和燃烧区与该区的煤层反应放热，达到最高温度点并将热量提供气化、干馏和干燥用。
粗煤气最后从炉顶引出炉外。
煤层最高温度点必须控制在煤的灰熔点以下。
煤的灰熔点的高低决定了气化剂H O/O比例的大小。
高温区的气体含有二氧化碳、一氧化碳和蒸汽，进入气化区进行吸热气化反应，再进入干馏区，最后通过干燥区出炉。
粗煤气出炉温度一般在250～500℃之间。
鲁奇炉由于出炉气带有大量水分和煤焦油、苯和酚等，冷凝和洗涤下来的污水处理系统比较复杂。
生成气的组成(体积％)约为：氢37～39、一氧化碳17～18、二氧化碳32、甲烷8～10,经加工处理可用作城市煤气及合成气。
鲁奇炉是采用加压气化技术的一种炉型，气化强度高。
目前共有近200多台工业装置,用于生产合成气的只有中国的9台。
鲁奇炉现已发展到MarkⅤ型，炉径为5.0m,每台产气量可达100000m/h，已分别应用于美国、中国和南非。
正在开发的鲁奇新炉型有:鲁奇-鲁尔-100型煤气化炉，操作压力为9MPa，两段出气；英国煤气公司和鲁奇公司共同开发的BGL炉，采用熔融排渣技术,降低蒸汽用量，提高气化强度并可将生成气中的焦油、苯、酚和煤粉等喷入炉中回炉气化。
流化床常见炉型1.温克勒气化炉（1）温克勒气化炉温克勒气化工艺是最早的以褐煤为气化原料的常压流化床气化工艺。
如图，气化炉为钢制立式圆筒形结构，内衬耐火材料。
温克勒气化炉采用粉煤为原料，粒度在0～10mm左右。
若煤不含表面水且能自由流动就不必干燥。
