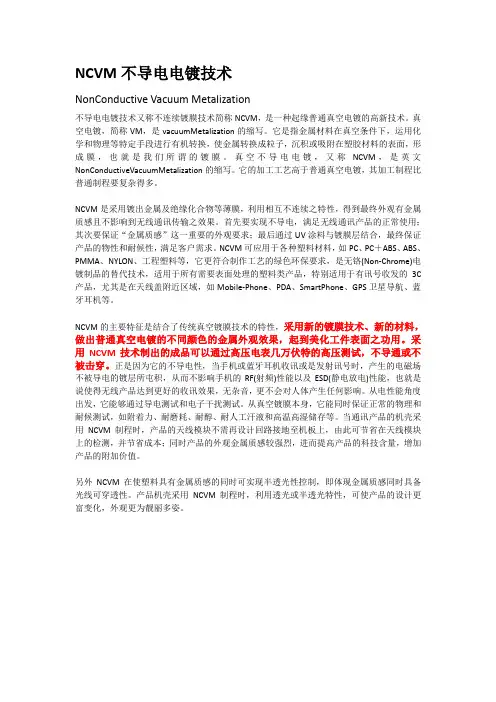

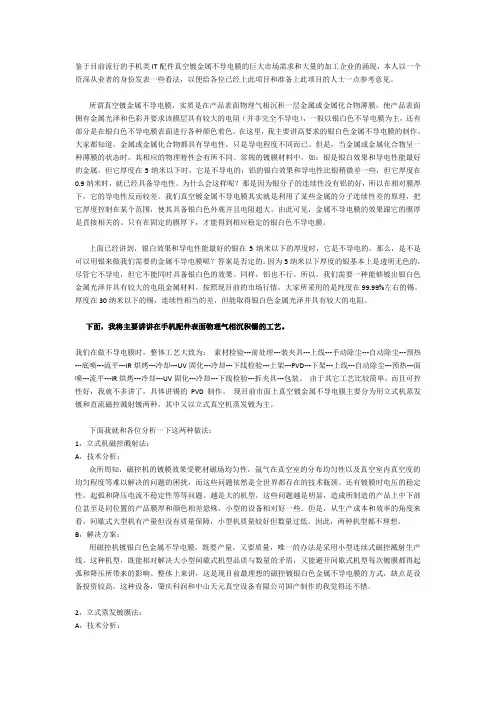

鉴于目前流行的手机类IT配件真空镀金属不导电膜的巨大市场需求和大量的加工企业的涌现，本人以一个资深从业者的身份发表一些看法，以便给各位已经上此项目和准备上此项目的人士一点参考意见。
所谓真空镀金属不导电膜，实质是在产品表面物理气相沉积一层金属或金属化合物薄膜，使产品表面拥有金属光泽和色彩并要求该膜层具有较大的电阻（并非完全不导电），一般以银白色不导电膜为主，还有部分是在银白色不导电膜表面进行各种颜色着色。
在这里，我主要讲高要求的银白色金属不导电膜的制作。
大家都知道，金属或金属化合物都具有导电性，只是导电程度不同而已。
但是，当金属或金属化合物呈一种薄膜的状态时，其相应的物理特性会有所不同。
常规的镀膜材料中，如：银是银白效果和导电性能最好的金属，但它厚度在5纳米以下时，它是不导电的；铝的银白效果和导电性比银稍微差一些，但它厚度在0.9纳米时，就已经具备导电性。
为什么会这样呢？那是因为银分子的连续性没有铝的好，所以在相对膜厚下，它的导电性反而较差。
我们真空镀金属不导电膜其实就是利用了某些金属的分子连续性差的原理，把它厚度控制在某个范围，使其具备银白色外观并且电阻超大。
由此可见，金属不导电膜的效果跟它的膜厚是直接相关的。
只有在固定的膜厚下，才能得到相应稳定的银白色不导电膜。
上面已经讲到，银白效果和导电性能最好的银在5纳米以下的厚度时，它是不导电的，那么，是不是可以用银来做我们需要的金属不导电膜呢？答案是否定的。
因为5纳米以下厚度的银基本上是透明无色的，尽管它不导电，但它不能同时具备银白色的效果。
同样，铝也不行。
所以，我们需要一种能够镀出银白色金属光泽并具有较大的电阻金属材料。
按照现目前的市场行情，大家所采用的是纯度在99.99%左右的锡。
厚度在30纳米以下的锡，连续性相当的差，但能取得银白色金属光泽并具有较大的电阻。
下面，我将主要讲讲在手机配件表面物理气相沉积锡的工艺。
我们在做不导电膜时，整体工艺大致为：素材检验---前处理---装夹具---上线---手动除尘---自动除尘---预热---底喷---流平---IR烘烤---冷却---UV固化---冷却---下线检验---上架---PVD---下架---上线---自动除尘---预热---面喷---流平---IR烘烤---冷却---UV固化---冷却---下线检验---拆夹具---包装。
