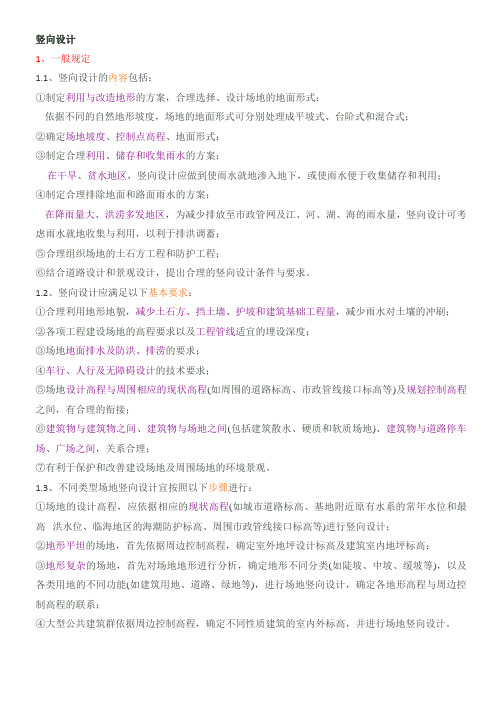

竖向设计1、一般规定1.1、竖向设计的内容包括：①制定利用与改造地形的方案，合理选择、设计场地的地面形式：依据不同的自然地形坡度，场地的地面形式可分别处理成平坡式、台阶式和混合式；②确定场地坡度、控制点高程、地面形式；③制定合理利用、储存和收集雨水的方案：在干旱、贫水地区，竖向设计应做到使雨水就地渗入地下，或使雨水便于收集储存和利用；④制定合理排除地面和路面雨水的方案：在降雨量大、洪涝多发地区，为减少排放至市政管网及江、河、湖、海的雨水量，竖向设计可考虑雨水就地收集与利用，以利于排洪调蓄；⑤合理组织场地的土石方工程和防护工程；⑥结合道路设计和景观设计，提出合理的竖向设计条件与要求。
1.2、竖向设计应满足以下基本要求：①合理利用地形地貌，减少土石方、挡土墙、护坡和建筑基础工程量，减少雨水对土壤的冲刷；②各项工程建设场地的高程要求以及工程管线适宜的埋设深度；③场地地面排水及防洪、排涝的要求；④车行、人行及无障碍设计的技术要求；⑤场地设计高程与周围相应的现状高程(如周围的道路标高、市政管线接口标高等)及规划控制高程之间，有合理的衔接；⑥建筑物与建筑物之间、建筑物与场地之间(包括建筑散水、硬质和软质场地)、建筑物与道路停车场、广场之间，关系合理；⑦有利于保护和改善建设场地及周围场地的环境景观。
1.3、不同类型场地竖向设计宜按照以下步骤进行：①场地的设计高程，应依据相应的现状高程(如城市道路标高、基地附近原有水系的常年水位和最高洪水位、临海地区的海潮防护标高、周围市政管线接口标高等)进行竖向设计；②地形平坦的场地，首先依据周边控制高程，确定室外地坪设计标高及建筑室内地坪标高；③地形复杂的场地，首先对场地地形进行分析，确定地形不同分类(如陡坡、中坡、缓坡等)，以及各类用地的不同功能(如建筑用地、道路、绿地等)，进行场地竖向设计，确定各地形高程与周边控制高程的联系；④大型公共建筑群依据周边控制高程，确定不同性质建筑的室内外标高，并进行场地竖向设计。
竖向设计的总结！一、竖向设计的概念：（垂直设计、竖向布置）结合场地的自然地形特点、平面功能布局与施工技术条件，在研究建、构筑物及其他设施之间的高程关系的基础上，充分利用地形、减少土方量，因地制宜地确定建筑、道路的竖向位置，合理地组织地面排水、有利于地下管线的敷设，并解决好场地内外的高程衔接。
竖向设计的基本任务：· 进行场地地面的竖向布置· 确定建、构筑物的高程· 拟定场地排水方案· 安排场地的土方工程· 设计有关构筑物二、竖向设计的原则：①满足建、构筑物的使用功能要求②结合自然地形、减少土方量③满足道路布局合理的技术要求④解决场地排水问题⑤满足工程建设与使用的地质、水文等要求⑥满足建筑基础埋深、工程管线敷设的要求三、竖向设计的现状资料：地形图——地形测绘图（1：500、1：1000）（0.05-1.00等高线）（50-100m纵横坐标网）建设场地的地质条件资料场地平面布局——场地内的建、构物场地道路布置场地排水与防洪方案地下管线的情况填土土源与弃土地点四、竖向设计的成果：设计说明书、竖向布置图、有关技术经济指标、土方图五、地面的竖向设计布置形式（场地平整程度、高差变化）平坡式：台阶式：六、地面的竖向设计布置形式的相关内容：自然地面坡度划分：平坡、缓坡、中坡、陡坡、急坡类别 数值 特点平坡、缓坡 平坡：3%缓坡：3%-10%小于5%的缓坡地段，建筑宜平行等高线或与之斜交布置 长度不超过30-50m 中坡 10%-25%为中坡 道路宜平行等高线或与之斜交布置陡坡、急坡 陡坡：25%-50%50%以上为急坡不宜大规模开发 1、台阶式1）台阶式布置：台阶的尺寸：需要宽度、容许宽度容许的宽度：B=（175~180）× H 填 / i 地-i 整一般整平坡度应在0.5%——2%2）台阶的高度：相邻台阶之间的高差称为台阶高度。
台阶高度主要取决于场地自然地形横向坡度和相邻台阶之间的功能关系、交通组织及其技术要求。
竖向设计知识点总结大全在竖向设计中，我们可以从不同的视角来考察设计的要素，包括构图、色彩运用、排版与字体、视觉重点等。
本文将综合总结竖向设计的相关知识点，帮助读者深入了解竖向设计的要领和技巧。
一、构图构图是设计中至关重要的一环，它决定了设计作品的整体结构和组织方式。
在竖向设计中，以下几点是需要特别注意的：1. 垂直布局：竖向设计的特点之一是纵向延展性，因此在构图时应强调垂直布局，使得整个设计具有纵深感。
可以通过垂直排列的元素、分层的效果等手法来实现。
2. 对齐和平衡：保持元素之间的对齐和平衡是构图的基本原则。
通过使用格线、参照线等辅助线条来确保元素有序地排列，并在视觉上达到平衡的效果。
3. 节奏感：利用重复、间隔、动态等手法来营造设计中的节奏感。
通过合理运用线条、形状、图案等元素，使得设计具有韵律感和动感。
二、色彩运用色彩是设计中不可或缺的一部分，它能够直接影响人们的情绪和感受。
在竖向设计中，以下几点是需要关注的：1. 色彩搭配：选择相互搭配的色彩来创造视觉冲击力。
可以运用对比色、互补色、类似色等进行配色，以强调设计的层次和特点。
2. 渐变效果：利用色彩的渐变效果来增加设计的立体感和层次感。
可以通过线性渐变、径向渐变等方式，使得设计更加丰富多样。
3. 限制色彩数量：在竖向设计中，过多的颜色会导致视觉混乱和不稳定感。
因此，应选择少量且相互搭配的色彩，并在整体上保持统一性。
三、排版与字体排版和字体选择是竖向设计中需要考虑的重要因素。
以下几点是需要注意的：1. 竖排排版：竖向设计的排版方式应以垂直排列为主，利用竖直排布的文字、图标等元素，使得整个设计与众不同，并增加阅读的趣味性。
2. 字体选择：选择适合垂直排列的字体，如楷体、仿宋体等。
同时，字体的大小、粗细、间距等也需要根据具体设计的需要进行调整。
3. 对齐与间距：保持排版的对齐和合理的间距是设计中的基本原则。
通过调整字体与图形之间的间距，使得整个设计有序且舒适。
竖向设计一:竖向设计的总结！一、竖向设计的概念（垂直设计、竖向布置）结合场地的自然地形特点、平面功能布局与施工技术条件，在研究建、构筑物及其他设施之间的高程关系的基础上，充分利用地形、减少土方量，因地制宜地确定建筑、道路的竖向位置，合理地组织地面排水、有利于地下管线的敷设，并解决好场地内外的高程衔接。
竖向设计的基本任务·进行场地地面的竖向布置·确定建、构筑物的高程·拟定场地排水方案·安排场地的土方工程·设计有关构筑物二、竖向设计的原则①满足建、构筑物的使用功能要求②结合自然地形、减少土方量③满足道路布局合理的技术要求④解决场地排水问题⑤满足工程建设与使用的地质、水文等要求⑥满足建筑基础埋深、工程管线敷设的要求三、竖向设计的现状资料地形图——地形测绘图（1500、11000）（0.05-00等高线）（50-100m纵横坐标网）建设场地的地质条件资料场地平面布局——场地内的建、构物场地道路布置场地排水与防洪方案地下管线的情况填土土源与弃土地点四、竖向设计的成果设计说明书、竖向布置图、有关技术经济指标、土方图五、地面的竖向设计布置形式（场地平整程度、高差变化）平坡式台阶式六、地面的竖向设计布置形式的相关内容自然地面坡度划分平坡、缓坡、中坡、陡坡、急坡类别数值特点平坡、缓坡平坡3%缓坡3%-10%小于5%的缓坡地段，建筑宜平行等高线或与之斜交布置长度不超过30-50m中坡10%-25%为中坡道路宜平行等高线或与之斜交布置陡坡、急坡陡坡25%-50%50%以上为急坡不宜大规模开发1、台阶式1）台阶式布置台阶的尺寸需要宽度、容许宽度容许的宽度B=（175~180）× H填 / i地-i整一般整平坡度应在0.5%——2%2）台阶的高度相邻台阶之间的高差称为台阶高度。
台阶高度主要取决于场地自然地形横向坡度和相邻台阶之间的功能关系、交通组织及其技术要求。
建筑方案竖向设计五大要点，学习了建筑方案进行竖向设计，考虑规划场地地貌的地形利用和改造时，要兼顾当前平面使用和竖向的使用功能要求，保证场地建设与使用的合理性、经济性。
竖向设计的表现方法一般来说，的场地或对室外场地要求较高平坦情况常用设计等高线法坦言，坡地场地常用设计标高法和局部剖面法表示。
①设计标高法。
该方法根据地形图上所指的地面高程，确定道路控制点(起止点、交叉点)与变坡点的设计标高和建筑室内外地坪的设计标高，以及场地内地形控制点的标高，将其注在图上。
设计道路的纵坡及坡向，反映为以地面排水小写(即箭头)表示不同地段、不同坡面地表水的排除方向。
②设计等高线法。
用等高线表示设计地面、道路、广场、停车场和滨河等的地形设计设计情况。
③局部剖面法。
可以引申重点地段的地形情况，如地形的高度、材料的结构、坡度、相对尺寸等，更好地表达场地总体布局时台阶分布、场地设计标高及支挡构筑物设置条件最为前提直接。
对于复杂的地形，必须采用此方法表达设计只要内容。
下部设计可控制因素①制定利用与改造土质的方案，合理选择，设计场地的地面形式，依据不同的纯净地形坡度。
②确定场地坡度，控制点高程，地面形式。
③制定合理利用，储存和收集雨水的方案，在干旱，贫水地区，应做到使雨水就地渗入地下，或使雨水便于储存和使用。
④合理倘若地面和路面雨水的方案，在降雨量大洪涝多发区，为减少比率排放至市政管网及江河湖海的雨水量，可湿气考虑雨水就地收集与利用，有利于排洪调蓄。
⑤合理组织场地的土石方工程和防护工程。
⑥结合道路设计和景观设计，提出合理的顶板设计条件与要求。
场地的适用坡度考虑因素①场地地面纵坡不应小于0.2%。
②当自然地形坡度小于5%时，应采行平坡式布置。
③当地面坡度大于8%时，宜采用台阶式，台阶高宜为1.5-3m，台阶之间应设挡土墙或护坡连接线。
④采用混合式布置时，台阶的划分应与场地功能和使用性质协调。
场地排水①场地地面排水适度，不宜小于0.2%，坡度小于0.2%时，宜采用多坡向或一般来说措施坡向排水。
竖向设计知识点在现代设计领域中，竖向设计已经成为一个重要的设计方向。
竖向设计不仅仅是指纵向排列或横向旋转的设计元素，还涉及到设计细节、原则和技巧等方面。
本文将介绍竖向设计的知识点，帮助读者了解和应用竖向设计。
1. 竖向排列竖向排列是竖向设计的基础。
在竖向设计中，将设计元素沿垂直方向进行排列，可以有效传达一种垂直感和纵深感。
竖向排列可以应用于各种设计领域，如画册设计、网页设计等。
通过合理的竖向排列，可以使设计更具层次感和视觉吸引力。
2. 竖向比例竖向比例是指设计元素在垂直方向上的大小关系。
在竖向设计中，合理控制竖向比例可以使设计更加和谐、统一。
通过增加或减少设计元素的竖向比例，可以达到突出或弱化某个元素的效果。
3. 竖向节奏竖向节奏是指在竖向排列的设计中，通过巧妙的重复、变化和间隔等方式创造出一种有节奏感的视觉效果。
竖向节奏可以给人一种流畅感和动感，增加设计的吸引力。
4. 竖向重心竖向重心是指设计元素在竖向排列中的重点位置。
合理的竖向重心可以使设计更加稳定和均衡，避免过分偏重或不平衡的感觉。
通过调整竖向重心，可以达到吸引眼球、引导视线的效果。
5. 竖向秩序竖向秩序是指在竖向排列的设计中，通过有序的布局和组织方式，使设计更易于理解和阅读。
竖向秩序可以通过使用网格系统、对齐元素等方式实现，使设计更加整洁、清晰。
6. 竖向颜色运用颜色在竖向设计中起着重要的作用。
通过合理运用竖向颜色，可以在竖向设计中创造出不同的视觉效果。
例如，使用渐变颜色可以增加竖向层次感；使用对比色可以突出设计元素等。
7. 竖向平衡竖向平衡是指在竖向排列的设计中，通过合理的组织和分布设计元素，使整体设计达到平衡的状态。
竖向平衡可以是对称的或不对称的，取决于设计的要求和效果。
通过合理的竖向平衡，可以使设计更加稳定和有吸引力。
总结：竖向设计是一种引人注目的设计方向，通过合理运用竖向排列、竖向比例、竖向节奏等设计知识点，可以创造出具有层次感、纵深感和吸引力的设计作品。
竖向设计知识点总结初中竖向设计是一种常用于排版和设计中的布局方式，它指的是将文本、图片等元素按照垂直方向进行排列和组织。
在初中阶段，学生开始接触到一些基本的竖向设计知识点，本文将对这些知识点进行总结和归纳。
一、竖排文字排版竖排文字排版是竖向设计的基本要素之一。
在竖排文字排版中，文字按照从上到下、从右到左的顺序进行排列，每个汉字占用一个方块，相邻的方块之间保留适当的间距，使得整体呈现出一种美观而古朴的效果。
在竖排文字排版中，需要注意以下几点：1. 字体选择：应选择适合竖排的字体，如宋体、楷体等。
这些字体的字形清晰，易于辨认。
2. 间距设置：相邻的文字方块应保留适当的间距，使得文字整体看起来舒适而不拥挤。
3. 标点符号位置：标点符号的位置应放置在文字方块的右上方，保持与文字在垂直线上对齐。
4. 读写顺序：竖排文字的读写顺序为从上到下、从右到左，需要注意正确阅读和书写。
二、竖排标题设计在排版中，标题是起到引导和概括作用的重要元素。
竖排标题设计是指将标题按照竖向进行排列和展示，使得整个排版更加独特和有特色。
在竖排标题设计中，需要注意以下几点：1. 字体样式：标题的字体样式应与正文相对应，同时要突出标题的重要性，可以选择加粗、加大字号等方式进行设计。
2. 位置设置：标题的位置应居中或居右排列，以与文字的垂直线保持对称。
3. 背景设置：可以考虑在标题周围增加适当的背景装饰或者下划线，以增强标题的可读性和美观性。
三、竖向图片排列竖向图片排列是指将多张图片按照垂直方向进行排列和展示，以起到图文并茂、丰富排版的效果。
在竖向图片排列中，需要注意以下几点：1. 图片选择：选取与文本内容相符合的图片进行排列，使得整个排版更加完整和有层次感。
2. 图片比例：保持每张图片的比例一致，使得整个图片排列看起来协调和统一。
3. 间距设置：相邻的图片之间应保留适当的间距，以使得图片排列整体美观而不拥挤。
4. 图片标题：每张图片可以添加标题或者简短的说明文字，以增加对图片的解读和理解。
竖向设计知识点总结归纳在设计领域中，竖向设计是一个重要的概念。
它与横向设计相对应，指的是从顶层到底层的设计过程，通过将问题进行细分、分层和逐步推进的方式，达到最终的设计目标。
本文将总结和归纳竖向设计的知识点，帮助读者更好地理解和应用竖向设计方法。
一、概述竖向设计竖向设计是一种系统性的设计方法，强调从整体到局部的思维方式。
它注重将设计问题进行分解，并逐级进行解决。
在竖向设计中，每一级设计都需要与上一级设计进行衔接，确保整个设计过程的连贯性和协同性。
二、竖向设计的层级竖向设计包含多个层级，每个层级都承担着特定的设计任务和责任。
以下是竖向设计中常见的层级划分：1. 战略层：在竖向设计的最顶层，决定设计的目标和方向。
战略层的设计关注大局，考虑设计与企业、品牌或产品的核心价值观是否一致。
2. 概念层：在战略层下面，概念层的设计工作主要是将战略目标转化为具体的设计理念和构思。
这个层级的设计通常以草图和初步的设计方案为主。
3. 结构层：在概念层之下，结构层的设计关注产品或系统的整体结构和组织方式。
它涉及到组件、模块、布局等方面的设计。
4. 交互层：交互层的设计与用户的互动和体验有关。
它包括界面设计、用户流程、功能布局等方面，旨在提供用户友好的操作和良好的用户体验。
5. 视觉层：视觉层的设计关注用户界面的外观和视觉效果。
它包括图形、颜色、字体、图标等方面的设计，以增强产品或系统的美观性和识别性。
6. 细节层：在竖向设计的最底层，细节层的设计关注产品的细枝末节。
它包括尺寸、排版、样式等方面的设计，以确保产品在细节上的精确和完善。
以上是竖向设计中常见的几个层级，每个层级都有其独特的设计要素和考虑因素。
在实际设计过程中，设计师需要根据需求和项目的具体情况，灵活地进行层级划分和设计调整。
三、竖向设计的注意事项在进行竖向设计时，设计师需要注意以下几个方面：1. 上下层级的衔接：设计师需要确保每个层级的设计与上下层级的设计相衔接，形成有机的整体。
竖向设计的一些知识竖向设计的基本内容A、选择场地的竖向设计形式和平土方式B、确定场地平土标高，计算土石方工程量，力求填挖总量最小，并接近平衡C、确定建构筑物室内外地坪标高，广场和活动场地的设计标高，场地内道路、铁路的标高和坡度D、确定场地合理的排水系统，保证地面排水通畅，不积水。
E、合理布置竖向设计必要的工程设施（挡土墙、护坡等）和排水构筑物（排水沟、排洪沟、截洪沟等）并委托有关专业设计。
竖向设计与总平面设计的关系竖向设计和总平面设计是统一体的两个方面，它们密切联系、不可分割。
合理的总图运输设计不仅取决于总平面设计，而且与竖向设计的关系极大。
在做总平面设计时必须考虑到竖向设计要基本合理，在做竖向设计时，反过来对总平面设计进行检验。
如果二者不协调，还需对总平面设计做必要的调整。
竖向规划与设计的内容(一)、竖向布置的任务1．选择建筑地坪标高和广场等的标高及其连接关系。
2．确定道路标高和坡度。
3．拟定场地排水系统。
4．计算土石方填、挖工程量。
5．必要工程设置及构筑坎、沟和护砌等。
(二)、设计地面形式选择1．地面设计形式。
是将自然地形改造成为满足使用功能的人工地形。
其可分平坡式、台阶式和混合式三种。
2．设计地面连接形式。
依自然地势、运输功能、场地和土石方大小而定。
小于3％的自然坡，一般选择平坡式；大于5％，一般拟定台阶式。
场地内地块间可按连接方式选择平坡或台阶形式。
当场地长度超过500m，坡度小于3％，也可用台阶式。
(三)、场地设计标高的确定1．影响标高确定的主要因素有：其一，不被水淹，设计场地要高出洪水水位0.5m，利于雨水的顺利排除。
其二，地下水位及地质条件影响。
其三，场地内、外道路连接的可能性。
其四，减少土石填、挖方量和基础工程量。
2．建筑物之间详细竖向布置。
建筑物之间详细竖向布置指建筑物室内、外地坪，建筑物与建筑物之间地坪标高的确定。
应引导室外雨水顺利排除，避免室外雨水流入建筑内，以保证建筑物之间交通良好。
竖向设计1、一般规定1.1、竖向设计的内容包括：①制定利用与改造地形的方案，合理选择、设计场地的地面形式：依据不同的自然地形坡度，场地的地面形式可分别处理成平坡式、台阶式和混合式；②确定场地坡度、控制点高程、地面形式；③制定合理利用、储存和收集雨水的方案：在干旱、贫水地区，竖向设计应做到使雨水就地渗入地下，或使雨水便于收集储存和利用；④制定合理排除地面和路面雨水的方案：在降雨量大、洪涝多发地区，为减少排放至市政管网及江、河、湖、海的雨水量，竖向设计可考虑雨水就地收集与利用，以利于排洪调蓄；⑤合理组织场地的土石方工程和防护工程；⑥结合道路设计和景观设计，提出合理的竖向设计条件与要求。
1.2、竖向设计应满足以下基本要求：①合理利用地形地貌，减少土石方、挡土墙、护坡和建筑基础工程量，减少雨水对土壤的冲刷；②各项工程建设场地的高程要求以及工程管线适宜的埋设深度；③场地地面排水及防洪、排涝的要求；④车行、人行及无障碍设计的技术要求；⑤场地设计高程与周围相应的现状高程(如周围的道路标高、市政管线接口标高等)及规划控制高程之间，有合理的衔接；⑥建筑物与建筑物之间、建筑物与场地之间(包括建筑散水、硬质和软质场地)、建筑物与道路停车场、广场之间，关系合理；⑦有利于保护和改善建设场地及周围场地的环境景观。
1.3、不同类型场地竖向设计宜按照以下步骤进行：①场地的设计高程，应依据相应的现状高程(如城市道路标高、基地附近原有水系的常年水位和最高洪水位、临海地区的海潮防护标高、周围市政管线接口标高等)进行竖向设计；②地形平坦的场地，首先依据周边控制高程，确定室外地坪设计标高及建筑室内地坪标高；③地形复杂的场地，首先对场地地形进行分析，确定地形不同分类(如陡坡、中坡、缓坡等)，以及各类用地的不同功能(如建筑用地、道路、绿地等)，进行场地竖向设计，确定各地形高程与周边控制高程的联系；④大型公共建筑群依据周边控制高程，确定不同性质建筑的室内外标高，并进行场地竖向设计。
1.4、场地竖向设计的基本原则和技术措施：①采用统一的坐标和高程系统，对起控制作用的、城市规划设计条件给定的坐标及高程不得任意改动，水准高程系统换算应符合表1.1的规定；②当场地周围市政排水管线埋深浅时，场地设计标高须根据地下排水管线标高，采用最小纵坡和起点最小埋深反推确定；③占地面积不大、且地形平坦者，可只定出建筑物室内地坪设计标高、建筑物室外四角及场地内部道路交叉点标高；④占地面积大、或地形起伏复杂的场地应做竖向布置，且尽量减少土石方量，做到填挖方接近平衡。
可采取以下措施进行设计：⑴按照符合地下空间利用、地上建筑布置、结构和基础处理的设计要求，确定各个建筑单体的不同室内地坪设计标高；⑵场地平缓时，与同一地下空间相连的不同建筑单体宜按同一室内地坪设计标高进行设计；⑶地形起伏时，与同一地下空间相连的不同建筑单体宜按不同室内地坪设计标高进行设计；表1.1高程系统换算(单位m)备注：高程基准之间的差值为各地区精密水准点之间差值的平均值；注：本表摘自《城市用地竖向设计规范》CJJ83—99。
⑤对于长年雨水贫乏地区，合理利用和收集地面雨水，有效控制场地内不可渗透地表的面积，设置阻水措施，减缓径流速度，增强雨水下渗，减少水分蒸发和流失，并安排储存和处理设施。
可采用以下措施进行竖向设计：⑴设置雨水下渗设施，使场地雨水就近下渗。
但须结合场地和土质情况，保证雨水下渗设施不影响建筑物和构筑物的正常使用；⑵利用绿地，使雨水就地下渗。
使路面设计标高高于绿地地面标高0.05～0.1m，并确保雨水顺畅流人绿地；⑶设置无硬化铺装的浅沟或洼地，使雨水就地下渗。
但集水深度不宜超过0.3m；⑷采用渗水路面构造，铺装渗水材料(如渗水砖等)或渗水路肩(如干铺的碎石、卵石、渗水砖等)，使雨水就地下渗；⑸采用道路渗水立缘石，使路面雨水从侧面就地下渗；⑹设置雨水收集储存和处理设施，使屋面和场地雨水就近收集储存以便再利用。
采用地下管网，将雨水收集到储水设施；⑺通过合理的场地坡度，使雨水流向雨水收集设施(如蓄水池等)；⑻利用人工或景观水体，将雨水就地储存；⑥对于长年雨水丰沛地区，合理排除场地和路面雨水。
场地内应设有排除地面水和路面水至城市排水系统的设施，设有雨水利用设施的场地，也应设有雨水排水设施，排水方式应根据城市规划要求和地形特点确定；⑴场地内应采用雨水管(暗沟)排除地面水，但透水铺装地面的雨水排除设施宜采用明沟；⑵当采用暗沟排水时，应根据排水流量计算确定断面形式及大小，沟底坡度宜在0.4%以上；⑶在埋设雨水管(暗沟)极不经济的陡坎、岩石地段，或山坡冲刷严重、管沟易堵塞的地段，可采用明沟排水；⑷当采用明沟排水时，应根据排水流量计算确定断面形式及大小，沟底坡度宜在0.2%以上；⑸当排水明沟直接排入江河时，其出口标高不得低于正常水位，且宜在洪水位以上；当排入市政管道时，应不得低于市政管道管顶标高。
⑹如需设置急流槽，则应合理计算流速、流量和断面，使急流槽的坡度控制在0.75％～1.50％的范围内；⑺处理好不同底面标高的排水暗沟与明沟之间的竖向连接；⑻当场地平坦、平整坡度难以满足场地最小自流排水坡度要求时，宜采用加密雨水井的方式排除地面水；⑦场地设计标高应高于或等于城市设计防洪、防涝标高；沿海或受洪水泛滥威胁地区，场地设计标高应高于设计洪水位标高0.5-1.0m，否则必须采取相应的防洪措施；⑧场地设计标高应高于多年平均地下水位；⑨场地设计标高应比周边道路的最低路段高程高出0.2m以上；⑩场地设计标高与住宅建筑首层地面标高之间的高差宜为0.15m；在湿陷性黄土地区、易下沉软地基地区应适当加大其高差，多层建筑的室内地坪应高出室外地坪0.45m。
2、各类场地的适用坡度2.1、场地的适用坡度，可按以下几种情况考虑：①场地的地面坡度不应小于0.2％；②当自然地形坡度小于5％时，应采用平坡式布置；③当地面坡度大于8％时，宜采用台阶式，台阶的高度宜为1.5～3.0m，台阶之间应设挡土墙或护坡连接；④采用混合式布置时，台阶的划分应与场地的功能和使用性质相协调。
2.2、各种场地的设计坡度应符合表2.1的规定；表2.1各种场地设计坡度注：本表依据《城市居住区规划设计规范》GB5Ol80—93、《城市用地竖向规划规范》C JJ83—99 、《公园设计规范》C JJ48—92编制。
2.3、场地的地面排水坡度，不宜小于0.2％；坡度小于0.2％时，宜采用多坡向或特殊措施排水。
2.4、室外运动场地应有良好的排水条件，全场外侧应设有漏水盖板排水沟。
(如足球场、篮球场、网球场) 排水坡度及排水方式如下：①足球场：场地排水坡度0.3％～0.8％。
天然草坪的坡度宜为不大于0.5％；人工场地：有渗水设施的坡度宜不大于0.3％，无渗水设施的坡度宜不大于0.8％。
场地排水沟位置及排水坡度见图2.1：图2.1足球场地排水沟位置及排水坡度示意图②篮球场：场地排水坡度宜不大于0.6％～0.8％。
场地排水沟位置及排水坡度见图2.2：图2.2篮球场地排水沟位置及排水坡度示意图③网球场：场地排水坡度宜不大于0.5％～1。
0％。
场地排水沟位置及排水坡度见图2.3：图2.3网球场地排水沟位置及排水坡度示意图④田径场地沿跑道内侧和全场外侧分别各设一道环形有漏水盖板的排水沟。
足球场，两端也宜设一道排水沟与跑道内侧的环形排水沟相连。
场地排水沟位置及排水坡度见图2.4：图2.4室外运动场地排水方式示意注：以上各类运动场地采用不同铺装材料需设置盲沟排水时可参见国标图集08J933-1《体育场地与设施》。
⑤湿陷性黄土地区，场地的设计坡度，在建筑物周围6m以内不宜小于2.0％，当为不透水地面时，可适当减小；在建筑物周围6m外不宜小于0.5％。
在采用雨水明沟或路面排水时，其纵坡不应小于0.5％；⑥山地地形坡度划分及竖向处理，见表2.5：表2.5山地地形坡度利用⑦山地可采用边沟或排(截)水明沟组织场地地面雨水排除。
不同坡度不同处理手法的经济性见表2.6：表2.6各种坡度上不同处理手段的经济性注:本表摘自《建筑设计资料集6》(第二版)。
3、场地平整及土石方量计算3.1、场地平整应根据场地的适合坡度和确定的地面形式进行；3.2、应本着满足使用要求、节省土石方和防护工程量的原则，确定平整方案；3.3、土石方平衡应遵循“就近合理平衡”的原则，根据建设时序，分工程、分阶段充分利用周围有利的取土和弃土条件进行平衡；4、标高注法4.1、竖向设计标注有等高线和标高两种方法。
通常采用标高法，所注标高宜为绝对标高；如标注相对标高，则应注明相对标高与绝对标高的换算关系。
当地形复杂且面积较大时，宜采用等高线法，所绘等高线为设计等高线，并注明等高线标高及等高距。
4.2、建筑物、构筑物、铁路、道路、管沟等应标注下列部位的标高：①建筑物室内地坪，标注建筑图中±0．O0处的标高，对不同高度的地坪，分别标注其标高；②建筑物室外散水，标注建筑物四周转角处或对称两角处的室外地坪标高；③构筑物标注其有代表性的标高，并用文字注明标高所指的位置。
④铁路标注轨顶标高；⑤道路标注路面中心或变坡点标高；⑥挡土墙标注墙顶和墙脚标高，路堤、边坡标注坡顶和坡脚标高，排水沟标注沟顶和沟底标高；⑦场地平整标注其控制位置标高，铺砌场地标注其铺砌面标高。
4.3、水系、水体的标高注法：①自然水系、水体应标注常年水位标高和水底标高；②人工水系、水体应标注设计水面标高和设计水底标高。
