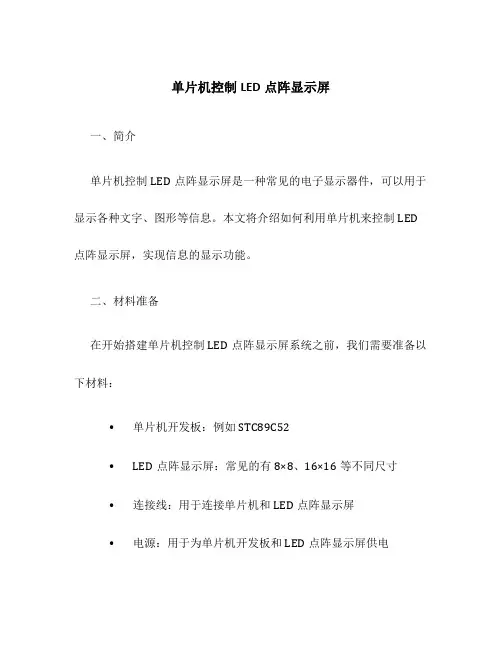

单片机控制LED点阵显示屏一、简介单片机控制LED点阵显示屏是一种常见的电子显示器件，可以用于显示各种文字、图形等信息。
本文将介绍如何利用单片机来控制LED 点阵显示屏，实现信息的显示功能。
二、材料准备在开始搭建单片机控制LED点阵显示屏系统之前，我们需要准备以下材料：•单片机开发板：例如STC89C52•LED点阵显示屏：常见的有8×8、16×16等不同尺寸•连接线：用于连接单片机和LED点阵显示屏•电源：用于为单片机开发板和LED点阵显示屏供电三、搭建电路将单片机开发板和LED点阵显示屏通过连接线进行连接。
具体连接方法如下：•将单片机的IO口与LED点阵显示屏的对应引脚相连。
根据具体的LED点阵显示屏型号和单片机开发板的引脚分配情况，选择合适的IO口进行连接。
•将单片机的VCC引脚与LED点阵显示屏的VCC脚相连，将GND引脚与LED点阵显示屏的GND脚相连，确保电源供电正常。
四、编程控制编写单片机程序，实现对LED点阵显示屏的控制。
本文以STC89C52单片机为例，演示如何利用C语言编写简单的程序实现LED点阵显示屏的控制。
首先，需要使用单片机开发工具（如Keil、IAR等）创建一个新的工程。
在工程中添加必要的头文件，并定义相关的引脚和变量。
#include <reg52.h>sbit DIN = P1^0; // 数据引脚sbit CS = P1^1; // 片选引脚sbit CLK = P1^2; // 时钟引脚unsigned char code ledData[] = {0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF};void delay(unsigned int time) {unsigned int i, j;for(i = time; i > 0; i--)for(j = 110; j > 0; j--); // 空循环延时}void sendData(unsigned char dat) {unsigned char i;for(i = 0; i < 8; i++) {CLK = 0; // 上升沿时钟信号DIN = dat & 0x80;dat <<= 1;CLK = 1;}}void display(unsigned char *data) {unsigned char i;CS = 0; // 片选信号有效for(i = 0; i < 8; i++) {sendData(data[i]);}CS = 1; // 片选信号无效}void mn() {while(1) {display(ledData);delay(2000);}}上述代码中，我们定义了三个引脚（DIN、CS、CLK）和一个缓存数组（ledData），分别用来控制LED点阵显示屏的数据引脚、片选引脚和时钟引脚。

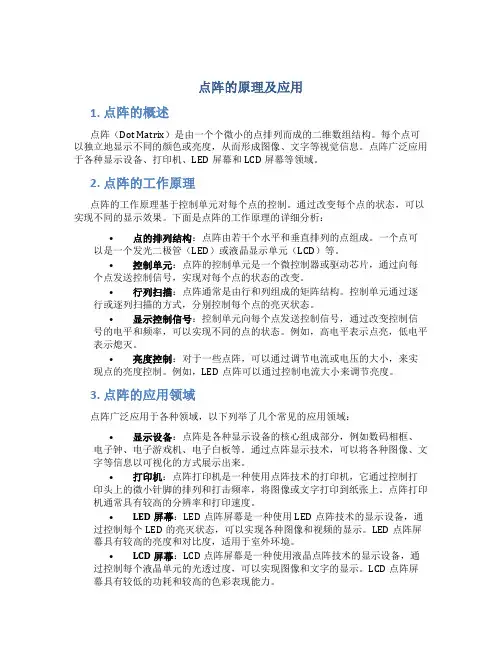

点阵的原理及应用1. 点阵的概述点阵（Dot Matrix）是由一个个微小的点排列而成的二维数组结构。
每个点可以独立地显示不同的颜色或亮度，从而形成图像、文字等视觉信息。
点阵广泛应用于各种显示设备、打印机、LED屏幕和LCD屏幕等领域。
2. 点阵的工作原理点阵的工作原理基于控制单元对每个点的控制。
通过改变每个点的状态，可以实现不同的显示效果。
下面是点阵的工作原理的详细分析：•点的排列结构：点阵由若干个水平和垂直排列的点组成。
一个点可以是一个发光二极管（LED）或液晶显示单元（LCD）等。
•控制单元：点阵的控制单元是一个微控制器或驱动芯片，通过向每个点发送控制信号，实现对每个点的状态的改变。
•行列扫描：点阵通常是由行和列组成的矩阵结构。
控制单元通过逐行或逐列扫描的方式，分别控制每个点的亮灭状态。
•显示控制信号：控制单元向每个点发送控制信号，通过改变控制信号的电平和频率，可以实现不同的点的状态。
例如，高电平表示点亮，低电平表示熄灭。
•亮度控制：对于一些点阵，可以通过调节电流或电压的大小，来实现点的亮度控制。
例如，LED点阵可以通过控制电流大小来调节亮度。
3. 点阵的应用领域点阵广泛应用于各种领域，以下列举了几个常见的应用领域：•显示设备：点阵是各种显示设备的核心组成部分，例如数码相框、电子钟、电子游戏机、电子白板等。
通过点阵显示技术，可以将各种图像、文字等信息以可视化的方式展示出来。
•打印机：点阵打印机是一种使用点阵技术的打印机，它通过控制打印头上的微小针脚的排列和打击频率，将图像或文字打印到纸张上。
点阵打印机通常具有较高的分辨率和打印速度。
•LED屏幕：LED点阵屏幕是一种使用LED点阵技术的显示设备，通过控制每个LED的亮灭状态，可以实现各种图像和视频的显示。
LED点阵屏幕具有较高的亮度和对比度，适用于室外环境。
•LCD屏幕：LCD点阵屏幕是一种使用液晶点阵技术的显示设备，通过控制每个液晶单元的光透过度，可以实现图像和文字的显示。

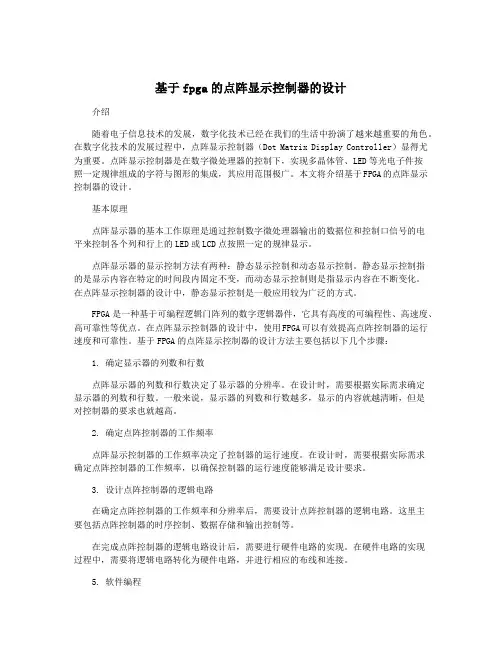

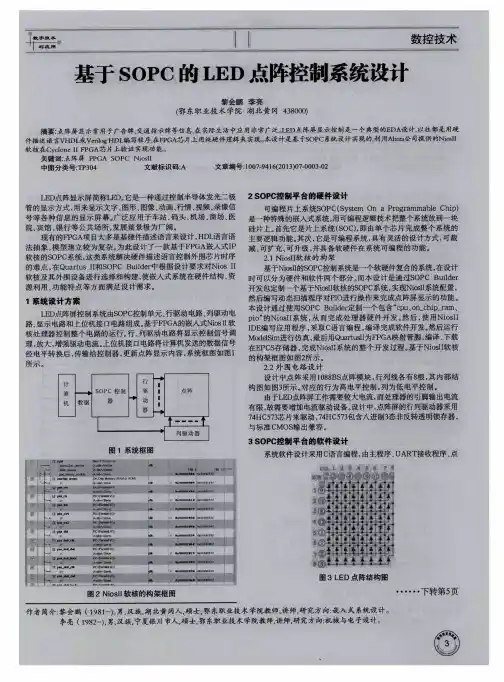

基于fpga的点阵显示控制器的设计介绍随着电子信息技术的发展，数字化技术已经在我们的生活中扮演了越来越重要的角色。
在数字化技术的发展过程中，点阵显示控制器（Dot Matrix Display Controller）显得尤为重要。
点阵显示控制器是在数字微处理器的控制下，实现多晶体管、LED等光电子件按照一定规律组成的字符与图形的集成，其应用范围极广。
本文将介绍基于FPGA的点阵显示控制器的设计。
基本原理点阵显示器的基本工作原理是通过控制数字微处理器输出的数据位和控制口信号的电平来控制各个列和行上的LED或LCD点按照一定的规律显示。
点阵显示器的显示控制方法有两种：静态显示控制和动态显示控制。
静态显示控制指的是显示内容在特定的时间段内固定不变，而动态显示控制则是指显示内容在不断变化。
在点阵显示控制器的设计中，静态显示控制是一般应用较为广泛的方式。
FPGA是一种基于可编程逻辑门阵列的数字逻辑器件，它具有高度的可编程性、高速度、高可靠性等优点。
在点阵显示控制器的设计中，使用FPGA可以有效提高点阵控制器的运行速度和可靠性。
基于FPGA的点阵显示控制器的设计方法主要包括以下几个步骤：1. 确定显示器的列数和行数点阵显示器的列数和行数决定了显示器的分辨率。
在设计时，需要根据实际需求确定显示器的列数和行数。
一般来说，显示器的列数和行数越多，显示的内容就越清晰，但是对控制器的要求也就越高。
2. 确定点阵控制器的工作频率点阵显示控制器的工作频率决定了控制器的运行速度。
在设计时，需要根据实际需求确定点阵控制器的工作频率，以确保控制器的运行速度能够满足设计要求。
3. 设计点阵控制器的逻辑电路在确定点阵控制器的工作频率和分辨率后，需要设计点阵控制器的逻辑电路。
这里主要包括点阵控制器的时序控制、数据存储和输出控制等。
在完成点阵控制器的逻辑电路设计后，需要进行硬件电路的实现。
在硬件电路的实现过程中，需要将逻辑电路转化为硬件电路，并进行相应的布线和连接。

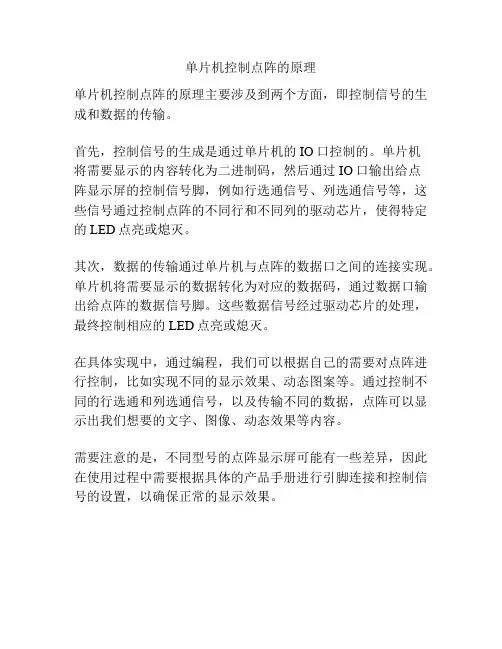

单片机控制点阵的原理
单片机控制点阵的原理主要涉及到两个方面，即控制信号的生成和数据的传输。
首先，控制信号的生成是通过单片机的IO口控制的。
单片机
将需要显示的内容转化为二进制码，然后通过IO口输出给点
阵显示屏的控制信号脚，例如行选通信号、列选通信号等，这些信号通过控制点阵的不同行和不同列的驱动芯片，使得特定的LED点亮或熄灭。
其次，数据的传输通过单片机与点阵的数据口之间的连接实现。
单片机将需要显示的数据转化为对应的数据码，通过数据口输出给点阵的数据信号脚。
这些数据信号经过驱动芯片的处理，最终控制相应的LED点亮或熄灭。
在具体实现中，通过编程，我们可以根据自己的需要对点阵进行控制，比如实现不同的显示效果、动态图案等。
通过控制不同的行选通和列选通信号，以及传输不同的数据，点阵可以显示出我们想要的文字、图像、动态效果等内容。
需要注意的是，不同型号的点阵显示屏可能有一些差异，因此在使用过程中需要根据具体的产品手册进行引脚连接和控制信号的设置，以确保正常的显示效果。
一、实验目的1. 理解和掌握点阵的基本原理和组成。
2. 学习点阵控制的基本方法，包括硬件连接和软件编程。
3. 通过实践操作，提高点阵控制系统的调试和优化能力。
4. 熟悉51单片机在点阵控制系统中的应用。
二、实验原理点阵是由多个LED灯按照一定的规律排列组成的显示单元。
根据LED灯的排列方式，点阵可以分为单极性点阵和双极性点阵。
在本实验中，我们主要研究单极性点阵。
单极性点阵中，所有LED灯的正极连接在一起，负极分别连接到单片机的IO口。
通过控制IO口的高低电平，可以实现LED灯的点亮和熄灭。
三、实验器材1. 51单片机开发板2. LED点阵模块（例如：8x8点阵）3. 电阻4. 74HC595移位寄存器5. 连接线6. 调试工具（如示波器、逻辑分析仪等）四、实验步骤1. 硬件连接（1）将LED点阵模块的行线（A0-A7）连接到单片机的P1.0-P1.7口。
（2）将LED点阵模块的列线（B0-B7）连接到74HC595移位寄存器的串行输入端（SER）。
（3）将74HC595移位寄存器的时钟输入端（SCLK）连接到单片机的P3.0口。
（4）将74HC595移位寄存器的锁存输入端（RCLK）连接到单片机的P3.1口。
（5）将74HC595移位寄存器的串行数据输入端（SER）连接到单片机的P3.2口。
（6）将74HC595移位寄存器的片选端（CS）连接到单片机的P3.3口。
（7）将LED点阵模块的正极连接到5V电源。
（8）将LED点阵模块的负极连接到地。
2. 软件编程（1）初始化单片机的IO口，将P1.0-P1.7口设置为输出模式。
（2）编写延时函数，用于实现延时操作。
（3）编写74HC595移位寄存器的控制函数，用于向74HC595移位寄存器发送数据。
（4）编写点阵显示函数，用于控制LED点阵的显示内容。
3. 调试（1）使用示波器或逻辑分析仪观察74HC595移位寄存器的数据输出。
（2）调整延时函数，使LED点阵的显示效果符合预期。
LED点阵显示控制概述引言LED点阵显示控制是一种常用的电子显示技术，广泛应用于各种数字显示、文本滚动、图形展示等领域。
本文将介绍LED点阵显示控制的基本原理、常见的控制方案以及应用场景等内容。
基本原理LED点阵显示的结构LED点阵显示由多个LED单元组成，每个单元都有一个发光二极管（LED）和驱动电路。
LED点阵显示通常以矩阵的形式排列，每个单元都有一个行和列的编号。
LED点阵显示的控制方式LED点阵显示的控制方式主要有共阳极和共阴极两种。
在共阳极的控制方式下，LED点阵的阳极被连接在一起，而各个LED的阴极则分别与控制芯片相连，通过控制芯片输出高电平来点亮LED。
在共阴极的控制方式下，LED点阵的阴极被连接在一起，而各个LED的阳极则分别与控制芯片相连，通过控制芯片输出低电平来点亮LED。
LED点阵显示的扫描方式为了实现对LED点阵显示的控制，扫描方式是至关重要的。
常见的扫描方式有静态扫描和动态扫描两种。
静态扫描是指同时点亮LED点阵中的多个LED，通常需要较多的I/O口和驱动电源。
动态扫描是指按照一定的顺序逐个点亮LED点阵中的每个LED，通过快速的扫描频率，人眼无法感知到灯的闪烁，从而实现高质量的显示效果。
常见的控制方案单片机控制单片机是一种集成了处理器、存储器、输入/输出接口以及定时器等功能的芯片。
通过连接适当的驱动电路，单片机可以实现对LED点阵显示的控制。
单片机控制具有灵活性高、成本低等优点，广泛应用于各种小型嵌入式系统中。
MAX7219芯片控制MAX7219芯片是一种专用的点阵驱动控制芯片，可以同时控制多个LED点阵显示。
它采用串行通信方式与控制器连接，通过输入特定的控制指令，控制LED点阵的亮灭状态和显示内容。
MAX7219芯片控制具有简单、稳定的特点，被广泛应用于各种数字显示和文本滚动等场合。
FPGA控制FPGA（Field Programmable Gate Array）是一种可编程逻辑器件，具有较高的灵活性和可扩展性。

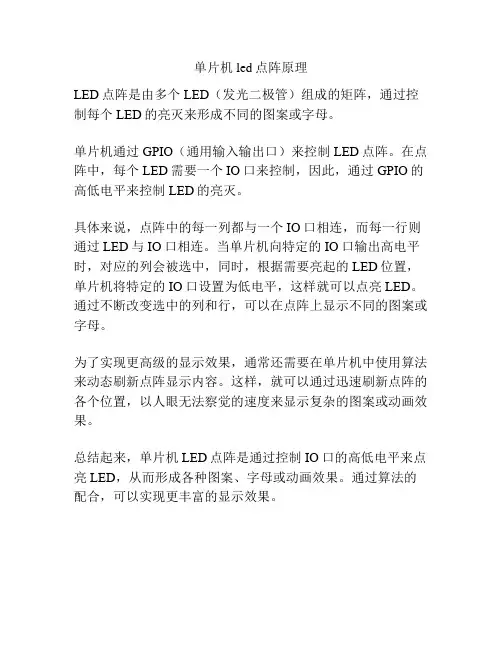

单片机led点阵原理
LED点阵是由多个LED（发光二极管）组成的矩阵，通过控制每个LED的亮灭来形成不同的图案或字母。
单片机通过GPIO（通用输入输出口）来控制LED点阵。
在点阵中，每个LED需要一个IO口来控制，因此，通过GPIO的高低电平来控制LED的亮灭。
具体来说，点阵中的每一列都与一个IO口相连，而每一行则通过LED与IO口相连。
当单片机向特定的IO口输出高电平时，对应的列会被选中，同时，根据需要亮起的LED位置，单片机将特定的IO口设置为低电平，这样就可以点亮LED。
通过不断改变选中的列和行，可以在点阵上显示不同的图案或字母。
为了实现更高级的显示效果，通常还需要在单片机中使用算法来动态刷新点阵显示内容。
这样，就可以通过迅速刷新点阵的各个位置，以人眼无法察觉的速度来显示复杂的图案或动画效果。
总结起来，单片机LED点阵是通过控制IO口的高低电平来点亮LED，从而形成各种图案、字母或动画效果。
通过算法的配合，可以实现更丰富的显示效果。
5 LED点阵，可以显示简单的表情、数字、字母，也可以进行一些动态的花式，
是进行更复杂的LED点阵或LED立方的基础。
这里介绍如何使用arduino进行简单的
5*5LED控制。
你需要准备
∙5*5 LED
∙电阻10个
∙洞洞板一块
∙Arduino Uno 一块
∙连线若干
我的这个LED在这里购买的点击这里
显示原理
5*5 LED 有10个pin脚，5个一组，分别对应X和Y方向，形成一个5*5的矩阵。
通过控制矩阵的X和Y的高低电平，从而实现对25个LED中某一个LED的控制。
如果，某一块LED点阵，对应X方向的pin脚为低电平为点亮LED，对应Y方向的pin脚为高电平为点亮LED，
那么x1=LOW，y1=HIGH，则表明（x1，y1）位置的LED点亮
2组（共10个）pin中，哪一组是x，哪一组是y；
每个pin是高电平点亮，还是低电平点亮，是需要搭建好硬件后，测试后才能确定的，不同的LED点阵可能不同。
安装5*5 LED
一般LED点阵需要串联电阻后使用，否则可能烧毁。
我们这块5*5 LED点阵可以在每个pin 脚上都串联一个220的电阻，然后再引出pin脚，接到Arduino的IO上，使用洞洞板，将LED、电阻和插针放置好，并焊好。
将LED点阵连到Arduino
将LED点阵的10pin用杜邦线分别连到Arduino的IO口上。
完成硬件连接。
撰写代码，控制LED点阵
首先定义好pin脚对应的arduino的IO口
1.const int x1 = 3;
2.const int x2 = 4;
3.const int x3 = 5;
4.const int x4 = 6;
5.const int x5 = 7;
6.
7.const int y1 = 8;
8.const int y2 = 9;
9.const int y3 = 10;
10.const int y4 = 11;
11.const int y5 = 12;
复制代码
这种5*5 LED点阵需要使用动态显示的方式，如果你需要显示一个数字1，组成数字1的所有LED点不能同时显示，如果同时显示，可能导致电路问题。
这时候需要一个一个的显示，利用视觉暂留，看上去好像全部显示一样。
所以我们需要一些基础方法。
显示某一个坐标的LED
1.void x_y_on(int x,int y)
2.{
3.digitalWrite(x,x_light);
4.digitalWrite(y,y_light);
5.delay(LED_on_off_time);
6.digitalWrite(x,1-x_light);
7.digitalWrite(y,1-y_light);
8.}
复制代码
使用二进制数组，设计显示内容
1.byte one[5]= {B00100,
2.B01100,
3.B00100,
4.B00100,
5.B01110};
6.byte * p_one = one;
复制代码
取二进制位的方法
1.int get_bit_val(byte b,int b_order)
2.{
3.switch (b_order)
4.{
5.case 4:
6.return b & 0x1;
7.break;
8.case 3:
9.return (b & 0x2)>>1;
10.break;
11.case 2:
12.return (b & 0x4)>>2;
13.break;
14.case 1:
15.return (b & 0x8)>>3;
16.break;
17.case 0:
18.return (b & 0x10)>>4;
19.break;
20.}
21.}
复制代码
对取出的二进制位值，进行相应的显示，bit为1的显示，位置为0的不显示
1.void show_symbol(byte * p,int time)
2.{
3.int light_val=0;
4.for (int times =0;times< time/25;times++)
5.{
6.for (int i=0;i<5;i++)
7.{
8.for( int j=0;j<5;j++)
9.{
10.light_val = get_bit_val(p[i],j);
11.if (light_val == 1)
12.{
13.x_y_on(x_pin_convert(j),y_pin_convert(i));
14.}
15.}
16.}
17.}
18.}
复制代码
完成后，即可显示如图，可按照自己的需要显示图形。
（完）
【
1./*这个程序的有些语句我也不清楚作用*/
2.void setup()
3.{
4.for(int i=3;i<=12;i++)
5.{pinMode(i,OUTPUT);}
6.}
7.void loop()
8.{for(int n=3;n<=7;n++)
9.digitalWrite(n,0);
10.for(int n2=8;n2<=12;n2++)
11.digitalWrite(n2,1);
12./*==========显示 1============*/
13.int n0[5][5]={//焊引脚的时候没注意，接上后发现数字是反
的
14.{0,0,1,0,0},
15.{0,0,1,1,0},
16.{0,0,1,0,0},
17.{0,0,1,0,0},
18.{0,1,1,1,0}
19.};
20.int z=0;
21.for(int x=3;x<=7;x++)
22.{
23.int m=0;
24.for(int q=8;q<=12;q++)
25.{
26.digitalWrite(x,n0[z][m]);
27.digitalWrite(q,1-n0[z][m]); digitalWrite(q,1);
28. m++;
29.if(m>=5)
30. m=0;
31.}
32. z++;
33.if(z>=5)
34. z=0;digitalWrite(x,0);
35.}
36.}。
