真空断路器固封式绝缘和空气绝缘的优缺点

真空断路器的工作原理概述：真空断路器是电力系统中常用的一种高压开关装置。

它使用真空作为绝缘介质来进行电路的切断和闭合操作。

真空断路器的工作原理是通过控制真空断路器内部的真空断口的状态来实现电流的中断和通路的闭合。

工作原理：真空断路器的工作原理可以分为三个主要步骤：真空介质的断开、真空断口间的电弧击穿和电弧的抑制。

1. 真空介质的断开：真空断路器内部有两个金属触头，当真空断路器处于闭合状态时，这两个触头连接在一起，形成一个闭合的电路。

当需要切断电流时，控制系统会发送一个信号，触发设备动作。

真空断路器内部的机械机构会迅速将两个触头分离，从而切断电路。

2. 真空断口间的电弧击穿：在真空断路器触头分离的瞬间，由于电流的存在，触点间会产生一个电弧。

在空气中，电弧会受到空气的电离和冷却作用，因此电弧会很快熄灭。

但在真空中，由于没有气体分子，电弧受到的冷却作用非常有限，电弧将得以维持。

3. 电弧的抑制：为了防止电弧继续存在，真空断路器内部配备了一种特殊的结构，称为电弧室。

电弧室可以提供一个特殊形状的电场，使得电弧无法维持下去，从而迫使电弧在非常短的时间内断开。

通过这种方式，电弧被迅速熄灭，保证了电路的安全。

优点：真空断路器相比传统的空气断路器具有许多优点：1. 高绝缘性能：真空断路器使用真空作为绝缘介质，排除了空气中的气体和微小杂质，使得其具有更高的绝缘性能。

2. 出色的抗干扰能力：由于真空断路器内部没有气氛和杂质，因此其对于电弧的抑制效果更好，可以有效地抵御外部电磁波和其他电力设备的干扰。

3. 高耐久性：真空断路器内部的触点用于操作电流，不存在气体电离和氧化的问题，因此具有更长的使用寿命。

4. 快速的断开速度：真空断路器通过机械机构迅速切断触点，使得电路能够在很短的时间内中断，减少了电弧的持续时间，从而保护其他设备免受电弧的损害。

应用领域：真空断路器广泛应用于各种高压电力系统，包括发电厂、变电站、工厂和输配电网等。

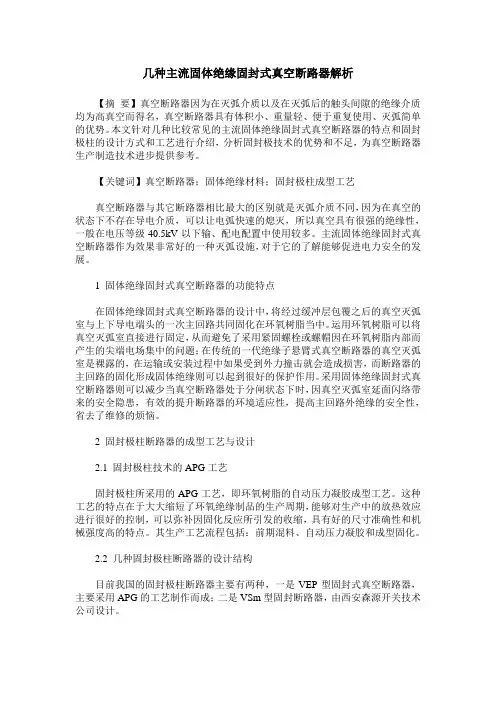

几种主流固体绝缘固封式真空断路器解析【摘要】真空断路器因为在灭弧介质以及在灭弧后的触头间隙的绝缘介质均为高真空而得名，真空断路器具有体积小、重量轻、便于重复使用、灭弧简单的优势。

本文针对几种比较常见的主流固体绝缘固封式真空断路器的特点和固封极柱的设计方式和工艺进行介绍，分析固封极技术的优势和不足，为真空断路器生产制造技术进步提供参考。

【关键词】真空断路器；固体绝缘材料；固封极柱成型工艺真空断路器与其它断路器相比最大的区别就是灭弧介质不同，因为在真空的状态下不存在导电介质，可以让电弧快速的熄灭，所以真空具有很强的绝缘性，一般在电压等级40.5kV以下输、配电配置中使用较多。

主流固体绝缘固封式真空断路器作为效果非常好的一种灭弧设施，对于它的了解能够促进电力安全的发展。

1 固体绝缘固封式真空断路器的功能特点在固体绝缘固封式真空断路器的设计中，将经过缓冲层包覆之后的真空灭弧室与上下导电端头的一次主回路共同固化在环氧树脂当中。

运用环氧树脂可以将真空灭弧室直接进行固定，从而避免了采用紧固螺栓或螺帽因在环氧树脂内部而产生的尖端电场集中的问题；在传统的一代绝缘子悬臂式真空断路器的真空灭弧室是裸露的，在运输或安装过程中如果受到外力撞击就会造成损害，而断路器的主回路的固化形成固体绝缘则可以起到很好的保护作用。

采用固体绝缘固封式真空断路器则可以减少当真空断路器处于分闸状态下时，因真空灭弧室延面闪络带来的安全隐患，有效的提升断路器的环境适应性，提高主回路外绝缘的安全性，省去了维修的烦恼。

2 固封极柱断路器的成型工艺与设计2.1 固封极柱技术的APG工艺固封极柱所采用的APG工艺，即环氧树脂的自动压力凝胶成型工艺。

这种工艺的特点在于大大缩短了环氧绝缘制品的生产周期，能够对生产中的放热效应进行很好的控制，可以弥补因固化反应所引发的收缩，具有好的尺寸准确性和机械强度高的特点。

其生产工艺流程包括：前期混料、自动压力凝胶和成型固化。

断路器的优劣比较简述
断路器是电力系统中常用的重要保护设备，可以隔离故障，保护电气设备和人身安全。

因此，选择合适的断路器对于电力系统的安全和可靠运行至关重要。

本文将就断路器的优劣进行简要比较及分析。

一、空气断路器
空气断路器是最早出现的一种断路器，因其结构简单，价格低廉，在小型低压电气系统中得到广泛应用。

空气断路器的主要优点是技术成熟、可靠性高，缺点是断开能力和绝缘性能较差，不能满足大型高压电气系统的需求。

二、油浸断路器
油浸断路器是一种高压断路器，适用于大型电气系统。

油浸断路器在断开能力、绝缘性能等方面都有明显的优势，因此在高压电气系统中应用广泛。

但油浸断路器的油量较大，维护成本较高，可能存在漏油等安全隐患。

三、SF6断路器
SF6断路器是另一种高压断路器，广泛应用于现代电力系统。

相比于其他断路器，它的断开能力更强，绝缘性能更好，操作更方便。

但SF6断路器使用的气体SF6对环境污染较大，
需要注意环保问题。

四、真空断路器
真空断路器是近年来出现的一种新型断路器，在高压电气系统中应用广泛。

相比于其他断路器，真空断路器的断开能力更高、绝缘性能更好，不需要油的维护，保护环境。

但真空断路器尚处于完善阶段，价格较高。

总之，不同类型的断路器各有优劣，具体选择应根据电气系统的需求和环保要求来进行权衡。

随着技术的不断进步，断路器的性能将会越来越好，应用范围也将越来越广泛。

关于真空断路器的特点介绍真空断路器是一种电力开关装置，由一组固定接触和动接触电气设备组成，用于在电路中切换和断开电流。

真空断路器因其在高电压、高电流的电路中运作可靠，具有节能、环保等特点，在电力系统的配电和变电设备中得到广泛应用。

一、高断电能力真空断路器的断电能力比空气断路器高上几个数量级。

比如，在负载电流为6300A时，空气断路器的最大断电能力只有60kA，而真空断路器的最大断电能力可达250kA。

这得益于真空断路器电触头之间的真空环境，使得电弧不易发生，从而提高了断电能力。

二、短路电流下的保护在电力系统的配电和变电设备中，因故障而导致的短路电流可达数十千安，对设备和电路造成的危害很大。

真空断路器可以快速切断短路电流，并具有迅速保护的功能，有效减少了故障对设备和电路的破坏。

三、节能、环保真空断路器在切断电流时，由于其电触头之间的真空环境，电弧的电阻很大，因此切断时几乎没有能量损耗，节能效果显著，可节约电力资源。

另外，由于真空断路器没有油封、气密、无污染、无噪音且不需维护，因此对环境也有较好的保护作用。

四、小巧轻便真空断路器相对于其它的高压开关，在相同的电流下，具有更小的体积和重量。

这使其在电力系统中占用的空间更小，在高层建筑、密集城市电力系统等对空间要求较高的场所得到了广泛应用。

五、适用范围广真空断路器广泛应用于电力系统中的各种场所，如变电站的高、低压开关设备、配电站、工矿企业、机关、医院、机场、码头、地铁、高层建筑等。

同时，由于真空断路器技术发展迅速，它的适用范围也在不断扩大。

六、长寿命、安全可靠真空断路器具有使用寿命长、可靠性高的优点。

其内部采用了高品质的材料和技术，从而保证了运行的安全可靠性和稳定性。

同时，在其运营周期中，只需定期维护和保养即可，非常方便和实用。

综上所述，真空断路器在电力系统中具有独特的优点，成为了高压电力设备的首选之一。

由于其具有高断电能力、短路电流下保护、节能环保、小巧轻便等特点，受到了广泛的青睐。
