12864液晶屏幕使用说明及程序

12864使用说明一、串/并接口1.1 串口接口管脚信号*注释1：如在实际应用中仅使用并口通讯模式，可将PSB 接固定高电平。

*注释2：模块内部接有上电复位电路，因此在不需要经常复位的场合可将该端悬空。

*注释3：如背光和模块共用一个电源，可以将模块上的JA、JK 用焊锡短接。

1.2 并行接口管脚信号*注释1：如在实际应用中仅使用并口通讯模式，可将PSB 接固定高电平。

*注释2：模块内部接有上电复位电路，因此在不需要经常复位的场合可将该端悬空。

*注释3：如背光和模块共用一个电源，可以将模块上的JA、JK 用焊锡短接。

二、模块主要硬件构成说明控制器接口信号说明：2.1、RS，R/W的配合选择决定控制界面的4种模式：2.2、E信号●忙标志BFBF 标志提供内部工作情况.BF=1 表示模块在进行内部操作,此时模块不接受外部指令和数据.BF=0 时, 模块为准备状态,随时可接受外部指令和数据.利用STATUS RD 指令,可以将BF 读到DB7 总线,从而检验模块之工作状态.●字型产生ROM（CGROM）字型产生ROM（CGROM）提供8192 个此触发器是用于模块屏幕显示开和关的控制。

DFF=1 为开显示（DISPLAY ON),DDRAM 的内容就显示在屏幕上，DFF=0 为关显示（DISPLAY OFF)。

DFF 的状态是指令DISPLAY ON/OFF 和RST 信号控制的。

●显示数据RAM（DDRAM）模块内部显示数据 RAM 提供 64×2 个位元组的空间，最多可控制 4 行 16 字（64 个字）的中文字型显示，当写入显示数据 RAM 时，可分别显示 CGROM 与CGRAM 的字型；此模块可显示三种字型，分别是半角英、数字型(16*8)、CGRAM 字型及 CGROM 的中文字型。

三种字型的选择，由在 DDRAM 中写入的编码选择，在0000H—0006H 的编码中（其代码分别是0000、0002、0004、0006 共4 个）将选择 CGRAM 的自定义字型，02H—7FH 的编码中将选择半角英数字的字型，至于A1 以上的编码将自动的结合下一个位元组，组成两个位元组的编码形成中文字型的编码BIG5（A140—D75F），GB（A1A0-F7FFH）。

ST7920控制器的lcd12864驱动程序头文件+6页+0[1].1M

P4=0x01;
}
/***************************************************************** (6)函数名称：ReadData12864() 读当前地址的DDRAM数据 *****************************************************************/ uchar ReadData12864(void) {
/***************************************************************
(5)函数名称：WriteData12864(uchar lcd_data)写数据
入口参数：lcd_data
返回参数：无
****************************************************************/
for(y=0;y<=31;y++) //注意：st7920用于lcd12864时,分上下两区,lcd_y依次从0到31，lcd_x从0到15
{
for(x=0;x<=7;x++)
{
GdramOff();
WriteCmd12864(0x80+y);
WriteCmd12864(0x80+x+i);
WriteData12864(0x00);
//接线说明
#define LCD_DATA
P5 //8 bit数据线 EN=P4^2 ,RW=P4^1 ,RS=P4^0
//初始化指令 #define CLEAR_LCD //#define AC_INIT //#define CURSE_ADD 体不动） #define FUN_MODE #define DISPLAY_ON #define DISPLAY_OFF //#define CURSE_DIR //#define SET_CG_AC //#define SET_DD_AC

12864液晶经典驱动程序,一看就懂,有详细的注释(C语言编写,不看后悔)

这个程序写得很好，自己也是看的别人写的很好的程序，但是它代码不够完整，注释不详细，经过自己的修改加以完善。

另外我发现很多的测试代码都没有附上测试代码效果图，在本人的代码下面有自己拍的效果图，填补不足之处。

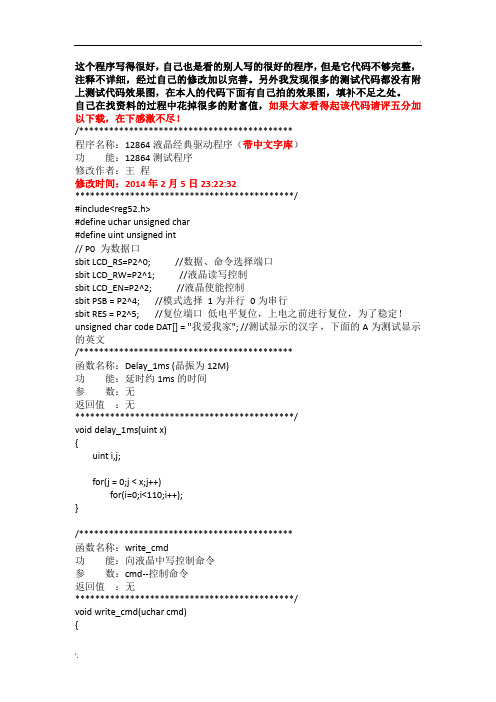

自己在找资料的过程中花掉很多的财富值，如果大家看得起该代码请评五分加以下载，在下感激不尽！/*******************************************程序名称：12864液晶经典驱动程序（带中文字库）功能：12864测试程序修改作者：王程修改时间：2014年2月5日23:22:32********************************************/#include<reg52.h>#define uchar unsigned char#define uint unsigned int// P0 为数据口sbit LCD_RS=P2^0; //数据、命令选择端口sbit LCD_RW=P2^1; //液晶读写控制sbit LCD_EN=P2^2; //液晶使能控制sbit PSB = P2^4; //模式选择1为并行0为串行sbit RES = P2^5;//复位端口低电平复位，上电之前进行复位，为了稳定！unsigned char code DAT[] = "我爱我家"; //测试显示的汉字，下面的A为测试显示的英文/*******************************************函数名称：Delay_1ms (晶振为12M)功能：延时约1ms的时间参数：无返回值：无********************************************/void delay_1ms(uint x){uint i,j;for(j = 0;j < x;j++)for(i=0;i<110;i++);}/*******************************************函数名称：write_cmd功能：向液晶中写控制命令参数：cmd--控制命令返回值：无********************************************/void write_cmd(uchar cmd){uchar lcdtemp = 0;LCD_RS=0;LCD_RW=1;do //经典判忙方式，精简{LCD_EN=1;delay_1ms(2);lcdtemp = P0;LCD_EN=0;}while(lcdtemp & 0x80);LCD_RW=0;P0 = cmd;LCD_EN=1;delay_1ms(5);LCD_EN=0;}/*******************************************函数名称：write_data功能：向液晶中写显示数据参数：dat--显示数据返回值：无********************************************/ void write_data(uchar dat){uchar lcdtemp = 0;LCD_RS=0;LCD_RW=1;do //经典判忙方式{LCD_EN=1;delay_1ms(2);lcdtemp = P0;LCD_EN=0;}while(lcdtemp & 0x80);LCD_RS=1;LCD_RW=0;P0 = dat;LCD_EN=1;delay_1ms(5);LCD_EN=0;}/*******************************************函数名称：lcd_int功能：初始化液晶模块参数：无返回值：无********************************************/void lcd_int(void){delay_1ms(40); //大于40MS的延时程序PSB=1; //设置为8BIT并口工作模式delay_1ms(1); //延时RES=0; //复位delay_1ms(1); //延时RES=1; //复位置高delay_1ms(10);write_cmd(0x30); //基本指令集delay_1ms(5);write_cmd(0x30); //基本指令集delay_1ms(5);write_cmd(0x08); // 地址归位delay_1ms(5);write_cmd(0x10); //光标设置delay_1ms(5);write_cmd(0x0c); //整体显示打开,游标关闭delay_1ms(5);write_cmd(0x01); //清除显示delay_1ms(5);write_cmd(0x06); //游标右移delay_1ms(5);write_cmd(0x80); //设定显示的起始地址delay_1ms(5);}函数名称：main功能：测试1602初始化函数模块参数：无返回值：无********************************************/void main(){uchar i;char *a = DAT;//使用指针，指向字符串地址lcd_int();write_data('A'); //每个显示都是用的两个字节，必须写两次write_data(' ');//再写一次，不然乱显示（如果不加就再显示一个别的字母）for(i=0;i<8;i++){write_data(*a);//将地址当作数据传给12864a++;//一个汉字传送两次，因为一个汉字占用两个字节，两次传完}write_cmd(0x90);//一行显示八个汉字，第一行0x80-87，第二行0x90开始a = DAT;for(i=0;i<8;i++){write_data(*a);a++;}while(1); //停住，不然重复的初始化显示，作为测试用}/*******************************************代码测试效果图片两两张由于曝光度影响，拍了两张********************************************/。

stm32驱动lcd12864程序

stm32驱动lcd12864程序预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制#include "12864.h"#include "sys.h"#include "delay.h"#include "usart.h"void p_out(void) //把PB命令端口配置成输出{rs();wr();en();psb();}void wr_outite_cmd(u8 cmd) //写命令{p_out();data_out(); //把PB数据端口配置成输出rs_out=0;wr_out=0;en_out=0;GPIOB->ODR=((GPIOB->ODR&0X00FF)|(cmd<<8));delay_ms(10);en_out=1;delay_ms(10);en_out=0;}void wr_outite_data(u8 dat) //写数据{p_out();data_out();rs_out=1;wr_out=0;en_out=0;GPIOB->ODR=((GPIOB->ODR&0X00FF)|(dat<<8)); //把dat 给PB高八位delay_ms(10);en_out=1;delay_ms(10);en_out=0;}void LCDClear(void){wr_outite_cmd(0x01); //显示清屏delay_ms(5);wr_outite_cmd(0x34); // 显示光标移动设置delay_ms(5);wr_outite_cmd(0x30); // 显示开及光标设置delay_ms(5);}void locate_x_y(u8 x,u8 y)//指定显示坐标{u8 x2=0;x2=x;if(y<1) y=1;if(y>4) y=4;x&=0x0f;switch(y){case 1:x2|=0x80;break;case 2:x2|=0x90;break;case 3:x2|=0x88;break;case 4:x2|=0x98;break;}wr_outite_cmd(x2);delay_ms(10);}void lcd_init(void){wr_outite_cmd(0x30);delay_ms(10);wr_outite_cmd(0x01);delay_ms(10);wr_outite_cmd(0x06);delay_ms(10);wr_outite_cmd(0x0c);delay_ms(10);}void DisInt(u8 x,u8 y,int fnum) //显示整型变量的函数,最多显示16位的整数。

LCD12864液晶中文说明书

液晶显示模块技术手册
J12864中文/JGD12864中文/FY12864ZW
特色：（1）模组背部自带10K3*3硬封可调电位器，可以调到理想对比度
（2）LED背光极性可调，JP4为液晶背光正负反接处,此模组背光为4颗LED灯，非普通背光
（3）模组自带原装三星正品防静电电容，抗干扰性更强C6C7C8
C固定为0
第二字节：(并行)8位数据的高4位—格式DDDD0000第三字节：(并行)8位数据的低4位—格式0000DDDD串行接口时序参数：(测试条件：T=25℃VDD=4.5V)
四、用户指令集
1、指令表1：（RE=0：基本指令集）
指令
指令码
说明
执行时间
（540
KHZ）
RS
RW
DB7
DB6
DB5
DB4
（4）串并口可通过两种方式调节1PSB脚控制2JP2短路到+
为并口短路到-为串口
（5）自改3.3V可通过JP3调节，默认接+级为5V，接-为3.3V，C4C5加极性电容即可型号
为106A14FH4，背光电阻33欧改成3.3欧
+
一、液晶显示模块概述
12864中文汉字图形点阵液晶显示模块，可显示汉字及图形，内置8192个中文汉字（16X16点阵）、128个字符（8X16点阵）及64X256点阵显示RAM（GDRAM）。
RAM
1
1
D7
D6
D5
D4
D3
D2
D1
D0
从内部RAM读取资料
（DDRAM/CGRAM/IRAM/G
72us
72us
读取忙碌标志
（BF）和地址
0
1
BF

LCD12864驱动程序(带字库的)

/*void delayuS(uchar buf)
{
while(buf--);
}*/
/***********忙检测********************/
void Busy()
{
DataPort=0xFF;
RS=0;
RW=1;
while (1)
{
E =1;
if (P0^7==0) break;
}
E=0;
}
void main(void)
{
TMOD=0x01; ///选择定时器模式
TR0=1; //开中断，并允许T0中断
ET0=1;
EA=1; //总开关
Init_LCቤተ መጻሕፍቲ ባይዱ();
Clear_LCD();
while(1);
}
void t0(void) interrupt 1 using 0
{
//delay(100);
/*void Line_Num(uchar k)
{
//uint l;
if(k>=128&&k<=135)l=1;
if(k>135&&k<=143) l=3;
if(k>143&&k<=151) l=2;
if(k>151&&k<=159) l=4;
}*/
/*******************逐行显示***************************************/
void Write_Data(uchar Data)
{
Busy();
RS=1;
RW=0;

FPGA控制LCD12864

begin
state <= SETFUNCTION;
LCD_D <= 8'bzzzzzzzz;
end
SETFUNCTION:
begin
state <= SETFUNCTION2;
LCD_D <= 8'h30; // 8-bit 控制界面，基本指令集动作
坛子里有很多单片机驱动LCD12864的代码，但用FPGA来驱动的比较少。
今天做了FPGA驱动LCD12864的实验，把代码发上来，与大家分享。
PS：仿佛这样的任务不适合用FPGA来做。
代码如下：
module LCD12864(
input CLK, //系统时钟输入
end
CLEAR:
begin
state <= SETMODE;
LCD_D <= 8'h01;
end
SETMODE:
begin
state <= SETDDRAM;
LCD_D <= 8'h06; // 输入方式设置: 数据读写后，地址自动加1，画面不动
if(!RST_N)
LCD_RS <= 1'b0;
else if(state == WRITERAM)
LCD_RS <= 1'b1;
else
LCD_RS <= 1'b0;
end
// State Machine
always @(posedge CLK_LCD or negedge RST_N)
6'd7: data_disp = "o"; // 容

51单片机 12864液晶显示程序

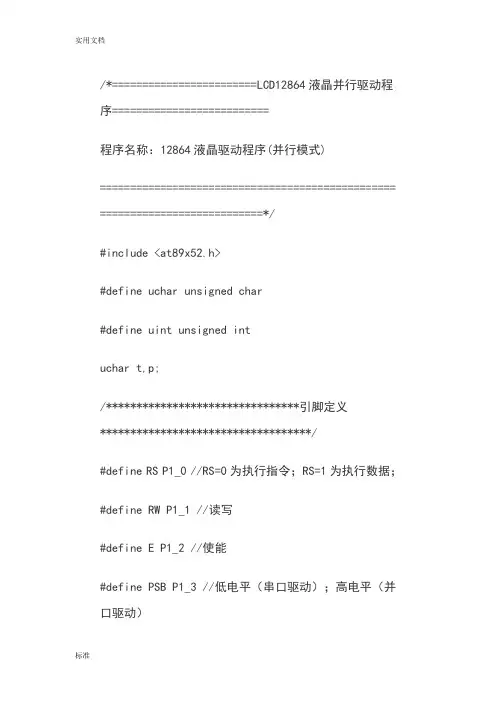

/*========================LCD12864液晶并行驱动程序==========================程序名称：12864液晶驱动程序(并行模式)================================================= ===========================*/#include <at89x52.h>#define uchar unsigned char#define uint unsigned intuchar t,p;/********************************引脚定义***********************************/#define RS P1_0 //RS=0为执行指令；RS=1为执行数据；#define RW P1_1 //读写#define E P1_2 //使能#define PSB P1_3 //低电平（串口驱动）；高电平（并口驱动）#define RST P1_4 //LCD复位/********************************定义数组***********************************/uchar code title[] = {"LCD 并行接口测试"}; uchar code website[]={"qwertyuioopplkjh"}; uchar code dig[]={"0123456789"};uchar code dig2[]={0,1,2,3,':'}; ///*******************************相关子程序**********************************/void Init_lcd(); //初始化液晶void lcd_busy(); //忙标志查询void delay100us(); //100us延时程序void write(uchar x,uchar Data); //写单字节函数void Show(uchar address,uchar L,uchar STR1[]); void Show_dig(uchar address,uint number);/*******************************延时子程序**********************************/void delay100(int n){unsigned char i;while(n--)for(i=0;i<100;i++);}/*******************************LCD 忙标志查询******************************/void lcd_busy(void){uchar busy;P0=0xff;RS=0;RW=1;do{E=1;busy=P0;E=0;}while(busy>0x7f);}/*****************************写指令或数据**********************************/void write(uchar x,uchar Data){lcd_busy(); //忙查询if(x==0){RS=0;RW=0; //写单字节命令字}else if(x==1){RS=1;RW=0; //写单字节数据}E=1;P0=Data;E=0;P0=0xff;}/*******************************初始化LCD **********************************/void Init_lcd(void){delay100(20); //启动等待，等LCM讲入工作状态PSB=1; //并口驱动模式RST=0;delay100(4);RST=1; // 复位LCDwrite(0,0x30); //8 位介面，基本指令集write(0,0x0c); //显示打开，光标关，反白关write(0,0x01); //清屏，将DDRAM的地址计数器归零}/*******汉字和字符显示,参数入口:Show（地址，显示宽度，汉字数组）************/void Show(uchar address,uchar L,uchar STR1[]) {uchar i;write(0,address);for(i=0;i<L;i++)write(1,STR1[i]);}/************纯阿拉伯数字显示，参数入口:Show_dig （地址，数字）**************/void Show_dig(uchar address,uint number){uchar shi,ge;shi=number/10;ge=number%10;write(0,address);delay100(20);write(1,dig[shi]);delay100(20);write(1,dig[ge]);}/************************************主程序**********************************/void main(void){Init_lcd();TMOD=0X01;TH0=0xdc;TL0=0x00;ET0=1;TR0=1;EA=1;P3_6=0;delay100(30);Show(0x83,4,"梁浩"); //写数组里的容write(0,0x0d);delay100(30);Show(0x90,16,"电子科技协会会长"); delay100(30);Show(0x88,16,"TEL "); //写英文delay100(30);while(1){Show_dig(0x99,p); //写实时数组}}void exter() interrupt 1{TH0=0xdc;TL0=0x00;t++;if(t==20){t=0;p++;}if(p==60)p=0;}/***************************************end****** *****************************/。

12864LCD屏驱动程序

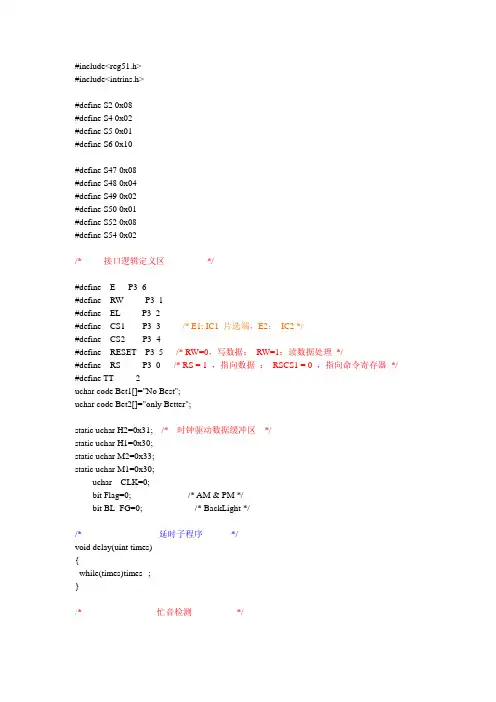

#include<reg51.h>#include<intrins.h>#define S2 0x08#define S4 0x02#define S5 0x01#define S6 0x10#define S47 0x08#define S48 0x04#define S49 0x02#define S50 0x01#define S52 0x08#define S54 0x02/*------ 接口逻辑定义区-------------*/#define E P3_6#define RW P3_1#define EL P3_2#define CS1 P3_3 /* E1: IC1 片选端，E2：IC2 */#define CS2 P3_4#define RESET P3_5 /* RW=0，写数据；RW=1；读数据处理*/#define RS P3_0 /* RS = 1 ，指向数据；RSCS1 = 0 ，指向命令寄存器*/ #define TT 2uchar code Bet1[]="No Best";uchar code Bet2[]="only Better";static uchar H2=0x31; /* 时钟驱动数据缓冲区*/static uchar H1=0x30;static uchar M2=0x33;static uchar M1=0x30;uchar CLK=0;bit Flag=0; /* AM & PM */bit BL_FG=0; /* BackLight *//*------------------------- 延时子程序--------- */void delay(uint times){while(times)times--;}/* -------------------------忙音检测--------------*/void CheckBF(bit CS) /* cs=0,检查IC1 CS=1检查IC2 */ {bit temp;RS=0;RW=1;if(CS)CS2=1;else CS1=1;do {EL=1;temp=P1_7;EL=0;}while(temp);CS1=0; /* 总线释放，芯片处高阻状态*/CS2=0;}/*-----------写命令···寄存器------ -----------*/void Wcode(bit CC1,uchar dd1) /* 选择芯片、数据*/{CheckBF(CC1);RS=0;RW=0;if(CC1)CS2=1;else CS1=1;P1=dd1;EL=1;delay(TT);EL=0; /* 写入指令*/CS1=0; /* 总线释放，芯片处高阻状态*/CS2=0;}/* -------写显示数据·····to DDRAM --------*/void Wdata(bit CC2,uchar dd2){CheckBF(CC2);RS=1;RW=0;if(CC2)CS2=1;else CS1=1;P1=dd2;EL=1;delay(TT);EL=0; /* 数据写入RAM */CS1=0; /* 总线释放，芯片处高阻状态*/CS2=0;}/* ------------------------------显示一幅图片128 *64 ------------*/ void DisMap(uchar *Imp){uchar m;uchar n;for(n=0;n<=7;n++){Wcode(0,(0xb8+n)); /* Setting Page 0 -- 7*/Wcode(1,(0xb8+n));Wcode(0,0x40); /* 列=0 */Wcode(1,0x40);for(m=0;m<64;m++){ Wdata(0,(*Imp)); Imp++; }for(m=0;m<64;m++){ Wdata(1,(*Imp)); Imp++; }}}/*---------- 写指令------*/void Wcode2(uchar order){delay(TT);RS=0;RW=0;P1=order;E=1;_nop_();E=0; /* 启动写信号*/}/*################# 写数据############*/void Wdata2(uchar Data){delay(TT);RS=1;RW=0;P1=Data;E=1;_nop_();_nop_();E=0; /* 启动写信号*/}/* -----------------------中断Timer0 : 时钟显示驱动------------------ */void CLOCK0(){M1++;if(M1==0x3a){ M2++;M1=0x30; }if(M2==0x36){ H1++;M2=0x30; }if(H1==0x3a){ H2++;H1=0x30; }if((H2==0x31)&(H1==0x32)){ H2=0x30; H1=0x30; Flag=!Flag; }/* ------------ 根据以上时钟数据驱动显示时钟！*/Wcode2(0x38); /* RE 正常模式*/if(H2==0x30) { Wcode2(0xdc); Wdata2(0x20); } // H2else { Wcode2(0xdc); Wdata2(0x31); }Wcode2(0xdd);Wdata2(H1); // H1Wcode2(0xde);Wdata2(M2); // M2Wcode2(0xdf);Wdata2(M1); // M1Wcode2(0x3e); /* 扩展模式，图标闪闪发光！*/Wcode2(0x79);Wdata2(S50);{if(Flag) { Wcode2(0x79); Wdata2(S49); }else { Wcode2(0x79); Wdata2(S48); }}}/* -----------------------中断Timer0 : 背光源驱动------------------ */void BL() interrupt 1 using 1{CLK++;if(CLK==100){EA=0; /* 禁止再中断入*/ET0=0;TR0=0;BL_FG=!BL_FG;/* --------------- 允许继续中断计时--------*/if(BL_FG){ P3_7=1; CLK=20; }else { P3_7=0; CLK=60; }TH0=0;TL0=0;EA=1; /* 禁止再中断入*/ET0=1;TR0=1;}}/*================================================================ */ /*=============================== 显示主程序＝＝＝＝＝＝＝＝＝＝*//*================================================================ */void main(){uchar i;uchar *IP;/* --------- 初始化地区------------------------------------------*/RESET=0;delay(8000);RESET=1; /* 软件复位*/CS1=0; /* 总线释放，芯片处高阻状态*/CS2=0;RESET=0;delay(8000);RESET=1; /* 软件复位*/CS1=0; /* 总线释放，芯片处高阻状态*/CS2=0;/* ----------------------------OPEN BACKLIGHT----------- */TMOD=0x11; /* 定义Timer0 为16 位定时器*/TH0=0x0;TL0=0x0;ET0=1;EA=1;TR0=1; /* 开始中断计时*/CLK=0x0; /* 首次触发时钟显示*//*--------------以下是GS-C803301 字符首页测试区-----------------------*/ Wcode2(0x01);Wcode2(0x38); /* RE 正常模式*/Wcode2(0xc); /* Display On , Cursor Off */Wcode2(0x6); /* 设定输入模式++ */Wcode2(0xc4);Wdata2('G');Wcode2(0xcc);Wdata2('E');Wcode2(0xcd);Wdata2('N');Wcode2(0xce);Wdata2('D');Wcode2(0xcf);Wdata2('A'); // display " Genda ";IP=Bet1;Wcode2(0x80);for(;*IP!='\0';IP++)Wdata2(*IP); // No BestIP=Bet2;Wcode2(0x90);for(;*IP!='\0';IP++)Wdata2(*IP); // Only Better/* --------------------------------------------------- 128 *64 Area ---*/ Wcode(0,0xb8); /* 设置页面Page= 0 */Wcode(1,0xb8);Wcode(0,0xc0); /* 设置显示首行地址=00 ,(00 --63) */ Wcode(1,0xc0);Wcode(0,0x40); /* 设置x 轴地址= 00 ,(00-63) */ Wcode(1,0x40);Wcode(0,0x3f); /* 开屏显示*/Wcode(1,0x3f);DisMap(Map2); /* 显示图片*/Wcode2(0x3e); /*display ":" */Wcode2(0x7d);Wdata2(0xff);while(1){CLOCK0();Wcode2(0x70); Wdata2(0xc0|S2);delay(60000); delay(60000); /* 显示图标*/delay(60000); delay(60000); delay(60000); delay(60000);Wcode2(0x70); Wdata2(0);delay(60000);Wcode2(0x71); Wdata2(0xc0|S6); delay(60000); delay(60000);delay(60000); delay(60000);delay(60000); delay(60000); delay(60000); delay(60000);Wcode2(0x71); Wdata2(0);delay(60000);Wcode2(0x70); Wdata2(0xc0|S4); delay(60000);delay(60000); delay(60000);delay(60000); delay(60000);delay(60000); delay(60000);delay(60000);Wcode2(0x70); Wdata2(0);delay(60000);Wcode2(0x70); Wdata2(0xc0|S5); delay(60000); delay(60000);delay(60000); delay(60000);delay(60000); delay(60000);delay(60000);Wcode2(0x70); Wdata2(0);delay(60000);Wcode2(0x7a); Wdata2(0xc0|S52); delay(60000); delay(60000);delay(60000); delay(60000);delay(60000); delay(60000); delay(60000);Wcode2(0x7a); Wdata2(0); delay(60000);if(Flag){Wcode2(0x79); Wdata2(0xc3);}else{Wcode2(0x79); Wdata2(0xc5);}delay(60000); delay(60000);delay(60000); delay(60000);if(Flag) { Wcode2(0x79); Wdata2(2); }else { Wcode2(0x79); Wdata2(4); }Wcode2(0x7a); Wdata2(0xc0|S54); delay(60000); delay(60000);delay(60000); delay(60000);delay(60000); delay(60000);delay(60000); delay(60000);delay(60000);delay(60000);Wcode2(0x7a); Wdata2(0);delay(60000);for(i=0;i<13;i++) /* 全部点亮图标*/{Wcode2(0x70+i);Wdata2(0x3f);}if(Flag) { Wcode2(0x79); Wdata2(0x2); }else { Wcode2(0x79); Wdata2(0x4); }for(i=0;i<35;i++)delay(60000);for(i=0;i<13;i++) /* 全部Clear 图标*/{Wcode2(0x70+i);Wdata2(0x0);}if(Flag) { Wcode2(0x79); Wdata2(0x2); }else { Wcode2(0x79); Wdata2(0x4); }delay(60000); delay(60000);delay(60000); delay(60000);delay(60000); delay(60000);}} /* ----------------------程序到此结束啦！！*/。

lcd12864c语言编程详解

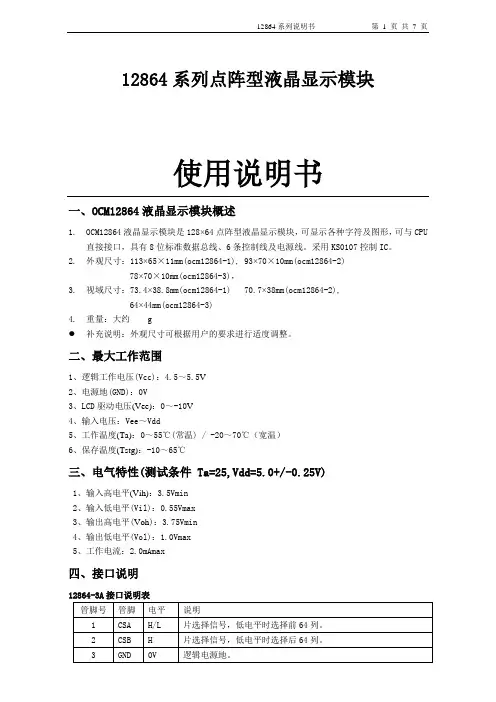

12864系列点阵型液晶显示模块使用说明书一、OCM12864液晶显示模块概述1.OCM12864液晶显示模块是128×64点阵型液晶显示模块，可显示各种字符及图形，可与CPU直接接口，具有8位标准数据总线、6条控制线及电源线。
