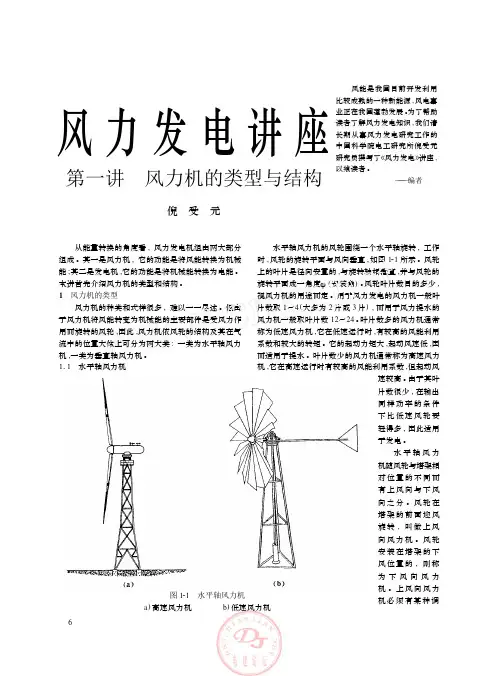

风力发电讲座


的 。S 型风力机风能利用系数低于高速垂直轴或水平 轴风力机 , 在风轮尺寸 、 重量和成本一定的情况下提供 的功率输出较低 ,因而用作发电缺乏竞争力 。 另一类是 利用翼型的升力作功 ,最典型的是达里厄 (Darrieus) 型 风力机 。 它是法国人 G1J 1M 1Darrieus 于 1925 年发明 的 , 1931 年取得专利权 。当时这种风力机并没有受到 注意 , 直到 20 世纪 70 年代石油危机后 , 才得到加拿大 国家科学研究委员会 ( Natio nal Research Co uncil ) 和 美国圣地亚 ( Sandia ) 国家实验室的重视 , 进行了大量 的研究 。现在是水平轴风力机的主要竞争者 。 达里厄风力机有多种形式 , 如图 123 所示的 型 、 Δ型、 H 型、 Y 型和菱形等 。基本上是直叶片和弯叶片 两种 , 以 H 型风轮和 型风轮为典型 。叶片具翼型剖 面 , 空气绕叶片流动产生的合力形成转矩 。H 型风轮 结构简单 , 但这种结构造成的离心力使叶片在其连结 点处产生严重的弯曲应力 。另外 , 直叶片需要采用横 杆或拉索支撑 ,这些支撑将产生气动阻力 ,降低效率 。 型风轮所采用的弯叶片只承受张力 , 不承受离心力 载荷 , 从而使弯曲应力减至最小 。由于材料可承受的 张力比弯曲应力要强 , 所以对于相同的总强度 , 型叶 片比较轻 , 且比直叶片可以以更高 的速度运行 。但 型叶片不便采用 变浆距方法实现 自 起 动 和 控 制 转 速。 另外 ,对于高度和直径相同的风 轮 , 型转子比 H 型转子的扫掠面 积要小一些 。 综上所述 , 目前用于风力发电 的风力机主要有两种类型 , 一种是 水平轴高速风力机 , 一种是垂直轴 达里厄型风力机 , 这两者之中又以 前者占绝大多数 。 除此之外 ,国外还 提出了一些新概 念 型 风 能 转 换 装 置 , 但从总体上来说 , 都尚处于研究 试验阶段 ,这里不再一一介绍 。 2 风力机的结构和组成 风力发电机的样式虽然很多 , 但其原理和结构总的说来还是大同 图 122 垂直轴风力机 小异的 。这里以水平轴风力发电机 a ) S 型风轮 b ) 达里厄型风力机 为例作一介绍 , 它主要由以下几部

风力发电场风能知识培训ppt课件

地面粗糙度影响 由于地面粗糙度的不同，对气流产生的摩擦粘性力也 不同，在近地层中风随高度的变化速度也将不同，反映在 低层的风速廓线有很大不同。在粗糙下垫面上空的风随高 度逐渐达到梯度风速的距地面高度要比光滑下垫面达到梯 度风速的高度大得多，表现在风随高度变化的幂将数α 粗 糙地面比光滑下垫面要大。 此外，粗糙下垫面上空风的湍流度也比光滑下垫面上 空风的湍流度大，对风机的运作带来不好的影响。
38
５、风电场的特性
风资源丰富的判别标准
风资源是评估风电场好差的标准 国际和国内风电场评估标准(GB/T 18710-2019)
风电场 等级
1 2 3 4 5 6 7
10m
风功率密度 年平均风速 (m/s)
50m
风功率密度 年平均风速 (m/s)
并网风发电
<100 100~150 150~200 200~250 250~300 300~400 400~500


此式通称为指数公式。α 为风速随高度变化系数；u为
高度Z上的风速。
风速垂直变化取决于α 值。 α 值的大小反映风速随高
度增加的快慢， α 值大，表示风速随高度增加的快，即风速
梯度大； α 值小，表示风速随高度增加的慢，即风速梯度小。
α 值的变化与地面粗糙度有关。
15
1.2 风的特性
地貌、地形对风特性的影响
8
局地环流 山谷风 在山区，由热力原因引起的白天 由谷地吹向山坡、夜间由山坡吹向谷 地的风。前者称为谷风，后者称为山 风。日出后，山坡增热较快，温度高 于山谷上方同高度的空气温度，水平 温度梯度由山坡指向谷中，坡地上的 暧空气不断上升，并从山坡流向谷地 上方，谷底的空气则沿山坡向上补充 流失的空气，故在山坡和山谷间产生 热力环流，这时由山谷吹向山坡的风， 称为谷风。

风力发电培训课件


《风力发电培训》
12
风电场产品
十、CSC-850风电机组主控系统
CSC-850风电机组主控系统适用于兆瓦级双馈式变速 变桨恒频风力发电机组的控制，实现风电机组的变 距控制、状态控制、自动发电控制和安全保护控制 等功能，具备性能强大的PLC控制器，丰富的通信接 口，完善的机组状态监视、参数报警，实时/历史数 据的记录显示等功能，支持远程数据访问，实现对 风力发电机组信息采集与监控。
CSC-800WV（自动电压控制器）无功控制器，通过调 节逆变器和SVG，作用在电压上。（AVC）
CSC-861F
《风力发电培训》
8
风电场产品
六、CSD-361同步相量测量装置（PMU）
CSD-361同步相量测量装置适用于WAMS广域实时动态 监测系统下的各电压等级的变电站、发电厂的PMU （Phasor Measurement Unit）子站工程
电能质量评价、调峰控制支持； ● 实现风电场全厂箱变智能监控，包括高低压侧电气量采集、开关的遥控分合功能； ●实现对全厂风力发电机的振动、温度、压力和电气参数等进行7×24小时连续不间断
在线监测，并完成分析与故障诊断； ● 提供一体化集中综合监控功能，包括实时数据采集、设备状态监控、历史数据存储、
数据统计计算等； ●实现风电场功能子系统的建设和接入，包括风机监控系统、无功补偿系统、风资源
升压站监控系统系统结构
《风力发电培训》
5
《风力发电培训》
6
《风力发电培训》
7
风电场产品
五、风电场功率控制
通过对分接头、逆变器、风机、ＳＶＣ／ＳＶＧ无 功补偿设备的协调控制，完成对风电场并网点有有 功无功的自动控制
CSC-800WG（自动发电控制器）有功控制器，通过调 节逆变器来调节有功功率，作用在频率上。（AGC）
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
XFlow培训讲稿无网格 CFD技术应用培训教程2
风力发电机
学习改变命运,知 识创造未来
2021年2月22日星期一
•Overview
• Energy • Single phase • External aerodynamics • Force motion • Constained motion • Post-processing
学习改变命运,知 识创造未来
•WS02 – Wind turbine
XFlow培训讲稿无网格CFD技术应用培训教程2风力发电机
•1. Environment: Single phase external
•Engine: • Dimension: 3D • Single phase external • Thermal model: Isothermal • Acoustic analysis: off
XFlow培训讲稿无网格CFD技术应用培训教程2风力发电机
•1. Environment: Inlet velocity profile
•WS02 – Wind turbine
•Rightclick
学习改变命运,知 识创造未来
XFlow培训讲稿无网格CFD技术应用培训教程2风力发电机
•1. Environment: Disable the grid
•Disable the grid: • Hit the “Preferences” button • Uncheck “Show grid” • Hit “Set”
•WS02 – Wind turbine
学习改变命运,知 识创造未来
XFlow培训讲稿无网格CFD技术应用培训教程2风力发电机
•2. Materials: Air
•WS02 – Wind turbine
•Global attributes: • Automatic turbulence model • Wind-tunnel • No gravity laws • Initialization field: Auto
学习改变命运,知 识创造未来
•Wind tunnel: • Dimensions: (500,200,200) • Position: (75,25,0) • Ground wall: On • Velocity laws: 10((y+75)/50)^0.143 m/s
•Fluid: • Air by default • Thermodynamic properties • Viscosity model: Newtonian
•WS02 – Wind turbine
学习改变命运,知 识创造未来
XFlow培训讲稿无网格CFD技术应用培训教程2风力发电机
•3. Geometry: Import the geometries
•Import geometries: • Hit the button • Browse the file
•* Axis X: [ 0 , 47.9865 ] Size: 47.9865 •* Axis Y: [ -76.921 , 5.01771 ] Size: 81.9387 •* Axis Z: [ 5.01771 , 5.01771 ] Size: 10.0354
•Time discretization: • Simulation time: 10s • Automatic time step calculation • Courant number: 1
•Data storage: • Folder name • Frequency of samples: 20Hz
[x]
• Forced
[]
学习改变命运,知 识创造未来
•Solid properties: • Mass: 1000 kg
•Degrees of Freedom: • Rotation in X-axis
XFlow培训讲稿无网格CFD技术应用培训教程2风力发电机
•4. Simulation: Set the numerical parameters
•3. Geometry: Check the forced motion
•WS02 – Wind turbine
•Visualize the forced motion: • Play forward the frames • Visualize the blade rotating
学习改变命运,知 识创造未来
[]
• Constrained
[]
• Forced
[x]
•WS02 – Wind turbine
•Blades: • Position laws: (0,0,0) • Euler angles • Angular laws: (90*t,0,0)
学习改变命运,知 识创造未来
XFlow培训讲稿无网格CFD技术应用培训教程2风力发电机
•WS02 – Wind turbine
•Resolution: • Resolved scale: 8m • Refinement: walls + wake • Wake resolution: 0.05m • Wall resolution: 0.05m • Wake refinement threshold: 1e-05
学习改变命运,知 识创造未来
•WS02 – Wind turbine
XFlow培训讲稿无网格CFD技术应用培训教程2风力发电机
•3. Geometry: Set the forced motion
•Tower:
• Fixed
[x]
• Constrained
[]
• Forced
[]
•Blades:
• Fixed
XFlow培训讲稿无网格CFD技术应用培训教程2风力发电机
•3. Geometry: Set the constrained motion
•Tower:
• Fixed
[x]
• Constrained
[]
• Forced
[]
•WS02 – Wind turbine
•Blades:
• Fixed
[]
• ConstLeabharlann ained学习改变命运,知 识创造未来
XFlow培训讲稿无网格CFD技术应用培训教程2风力发电机
