植筋现场检测作业指导书

xxxxxx 公司混凝土构造后锚固现场检测作业指导书文件编号：版本号：分发号：编制：批准：生效日期：混凝土构造后锚固植筋抗拔承载力试验作业指导书一、适用范围及应用条件1.1、适用于以钢筋混凝土、预应力混凝土为基材的后锚固连接的设计、施工及验收；不适用于以砌体、轻骨料及特种混凝土为基材的后锚固连接。

1.2、后锚固件应进展抗拔承载力现场非破损检验，满足以下条件之一时，还应进展破坏性检验：⑴安全等级为一级的后锚固构件；⑵悬挑构造和构件；⑶对后锚固设计参数有疑问；⑷对该工程锚固质量有疑问。

1.3、受现场条件限制无法进展原位破坏性检验时，可在工程施工的同时，现场浇筑同条件的混凝土块体作为基材安装锚固件，并应按规定的时间进展破坏性检验，且应事先征得设计和监理单位的书面同意，并在现场见证试验。

二、执行标准《混凝土构造后锚固技术规程》JGJ 145-2023 适用于后锚固工程《混凝土构造加固设计标准》GB50367－2023 适用于构造加固工程《建筑构造加固工程施工质量验收标准》GB50550－2023 适用于构造加固工程重庆市地方标准《混凝土无机锚固材料植筋施工及验收规程》DBJ/T50-032-2023相关标准：《钢筋混凝土用钢第1 局部：热轧光圆钢筋》 GB 1499.1-2023《钢筋混凝土用钢第2 局部：热轧带肋钢筋》 GB 1499.2-2023《无粘结预应力钢绞线》 JG/T 161-2023《混凝土构造设计标准》 GB 50010-2023三、试验原理与试验仪器设备要求3.1、试验原理: 利用夹具使穿心千斤顶反力作用于混凝土基材，使穿心千斤顶上自带的数显式压力传感器显示加载力值并捕获保存峰值；3.2、试验仪器设备：HC-20T 型锚杆拉拔仪、HC-30T 型锚杆拉拔仪、HC-50T 型锚杆拉拔仪及各型号夹具等；常用拉拔仪规格参数一览表型号油缸中心孔油缸行程测量范围常用锚具拉杆转换头重量HC-10 27mm 60mm 0～100kN Φ6-20 M18 M6-20 6kg HC-20 34mm 80mm 0～200kN Φ6-25 M22 M6-25 13kg HC-30 35mm 80mm 0～300kN Φ6-32 M24 M6-27 15kg HC-50 60mm 120mm 0～500kN Φ6-32 M30 M6-27 25kg HC-100 90mm 150mm 0～1000kN Φ25-40 M40 M20-32 58kg3.3、仪器设备技术指标：用于试验的仪器设备，应承受特地的拉拔仪并应符合以下规定：1〕设备的加荷力量应比估量的检验荷载值至少大20％，且不大于检验荷载的2.5倍，并应能连续、平稳、速度可控的运行；2〕加载设备应能依据规定的速度加载，测力系统整机允许偏差为全量程的±2％；3）设备的液压加荷系统持荷时间不超过5min 时，其降荷值不应大于5％；4）加载设备应能保证所施加的拉伸荷载始终与后锚固构件的轴线全都。

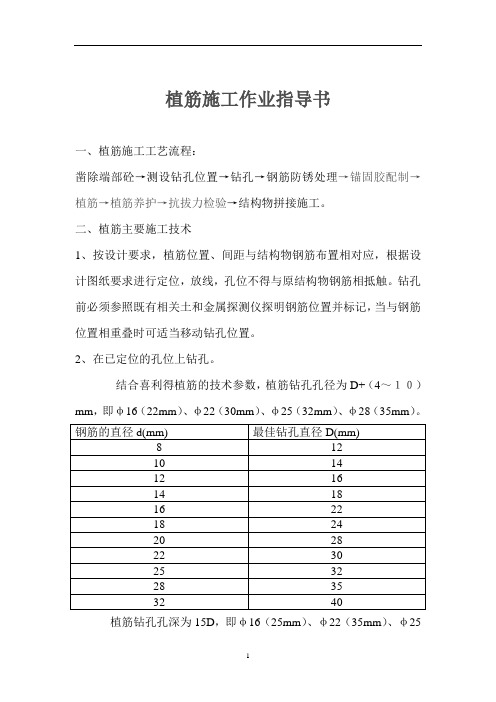

植筋施工作业指导书一、植筋施工工艺流程：凿除端部砼→测设钻孔位置→钻孔→钢筋防锈处理→锚固胶配制→植筋→植筋养护→抗拔力检验→结构物拼接施工。

二、植筋主要施工技术1、按设计要求，植筋位置、间距与结构物钢筋布置相对应，根据设计图纸要求进行定位，放线，孔位不得与原结构物钢筋相抵触。

钻孔前必须参照既有相关土和金属探测仪探明钢筋位置并标记，当与钢筋位置相重叠时可适当移动钻孔位置。

2、在已定位的孔位上钻孔。

结合喜利得植筋的技术参数，植筋钻孔孔径为D+（4～１０）mm，即φ16（22mm）、φ22（30mm）、φ25（32mm）、φ28（35mm）。

植筋钻孔孔深为15D，即φ16（25mm）、φ22（35mm）、φ25（40mm）、φ28（45mm）。

钻孔时，钻杆应垂直，确保钻孔径符合设计要求，孔径偏差0.1~0.55mm.3、清孔。

钻孔完毕后，用高压气吹出灰尘，同时用高压水冲洗及用钢丝刷清刷，第二次用高压气吹出清洗的水并用湿布擦去灰尘，用吹干机烘干孔洞，最后用干净的布把成孔堵塞好。

孔内必须保持清洁、干燥、无尘。

4、注胶。

清孔完毕后，用注射枪注入喜利得HIT-HY150植筋胶水。

胶水从孔底开始慢慢往上注，使孔内得空气排出，注满孔体积2/3为止。

5、植筋。

先清除钢筋表面铁锈，然后将钢筋慢慢旋入孔内，并敲击钢筋，使其端头顶入孔底，再将挤出的胶水抹干净；按照植筋固化时间表的规定进行操作，粘结剂固化时间与环境温度关系应按产品说明书确定。

养护期一般为24小时，植入钢筋在养护期内严禁碰撞或扰动钢筋，以免影响胶水与钢筋的粘结；待植筋胶养护期结束后再进行钢筋焊接、绑扎等工作。

焊接点应距离洞口为15D，并用湿布覆盖钢筋根部，防止热力破坏植筋胶，影响钢筋与混凝土的握裹力。

6、抗拔力检验。

1）、现场抗拔破坏性试验（施工前的试验）现场选取不参与受力，非重要位置的砼进行植筋，达到强度要求后，进行破坏抗拨试验，检验标准以钢筋达到屈服时不被拨出，此时砼完好即为合格，然后才可以批量操作。

植筋拉拔检测操作规范一、引言本操作规范旨在规范植筋拉拔检测过程，确保检测结果准确可靠，以维护工程质量。

二、定义1. 植筋拉拔检测：指对植筋进行拉拔测试，以评估植筋在混凝土中的粘结性能。

2. 植筋：指在混凝土浇筑过程中设置的钢筋。

三、设备准备1. 拉拔测试设备：确保设备完好并经过校准。

2. 植筋样品：从工程中选取足够数量的植筋样品进行测试。

四、操作步骤1. 样品准备：- 从工程现场随机选取植筋样品。

- 清除样品表面的污垢和锈蚀物。

2. 设备调整：- 根据样品的直径和长度，调整拉拔测试设备的参数。

3. 样品安装：- 将样品固定在拉拔测试设备上，确保样品与设备之间的接触良好。

4. 拉拔测试：- 根据设备指示，逐渐施加拉拔力，直到植筋脱离混凝土或达到设定数值。

5. 记录结果：- 记录植筋脱离混凝土的拉拔力或达到的设定数值。

- 注意记录每个样品的标识信息。

6. 数据分析：- 对测试结果进行统计和分析。

- 比较拉拔力与设定数值的差异，评估植筋与混凝土的粘结性能。

五、安全注意事项1. 操作前确保设备安全可靠，如有异常请及时联系维修人员。

2. 操作过程中应佩戴个人防护用品，如手套、安全眼镜等。

3. 操作时应注意周围环境，确保人员安全。

4. 请按照设备说明书和操作规范正确操作，禁止私自改动设备参数。

六、附录1. 植筋拉拔检测设备操作说明书。

2. 植筋拉拔检测结果记录表格。

以上为植筋拉拔检测操作规范，希望能对相关人员进行指导，以确保拉拔检测的准确性和安全性。

化学植筋作业指导书一、工程概况本工程为首医附中加固改造工程，原结构为框架结构，通过增加剪力墙进行加固改造。

剪力墙钢筋全部采用化学植筋进行后锚固。

剪力墙主筋Ф25、Ф12，分布筋ø10，全部化学植筋与原结构锚固。

采用JYG-注射式高强环氧植筋胶，具体技术参数如下：钢材规格钢材直径（mm）打孔直径（mm）设计要求植筋深度（mm）设计要求强度标准使用部位HRB335 25 32 375 A级暗柱主筋HRB400 12 16 250 A级暗柱主筋墙体筋HPB235 10 14 250 A级墙体筋经设计同意，Ф14钢筋采用Ф12钢筋代换。

二、施工顺序1、施工顺序如下图：2、植筋过程需设专人旁站监督。

三、施工准备1、钢筋提前进场，根据监理要求进行见证取样复试；2、植筋胶采用，提前按规格打试筋进行拉拔试验，每组3根；选择具有专项检测资质的试验室进行拉拔试验，试验室资质证书报项目部办理见证手续；3、拆除剪力墙部位墙体，清理露出原结构面，剃凿干净；要求拆除墙体为植筋和钢筋绑扎留工作面宽度300mm。

4、实测实量各层各部位间原结构梁净空尺寸，根据实际净空尺寸进行钢筋翻样；5、钢筋翻样：经实测实量现场结构梁间净空尺寸主要有2850、3050、3100、3200、3300五种，按照两种净空尺寸翻样下料2850、3050和3100=3100；3200和3300=3300；暗柱Ф25钢筋采用双面焊接，焊接长度5d=125；钢筋下料时实际长度为125+20以上。

接头分两批各50%，接头位置详见右图：暗柱Ф12主筋分两批搭接，搭接位置同Ф25，搭接长度500。

水平筋长度=墙体长度+植筋深度-保护层厚度；不设接头。

6、人员安排根据工程量和现场情况，设钢筋绑扎和植筋两个班组，钢筋加工4人，钢筋焊接4人，植筋6人，钢筋绑扎10人。

钢筋焊接操作人员持证上岗。

四、施工方法1、定位放线：根据图纸中所需新增剪力墙的长度及厚度放轮廓线，在按各部位的钢筋规格及间距放出打孔的点。

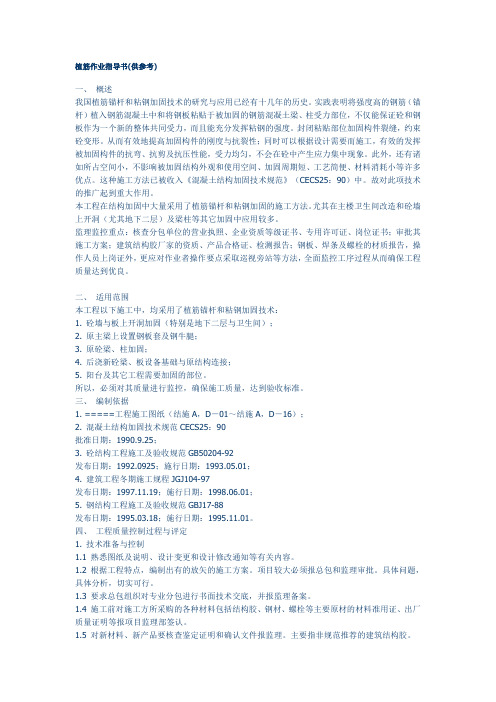

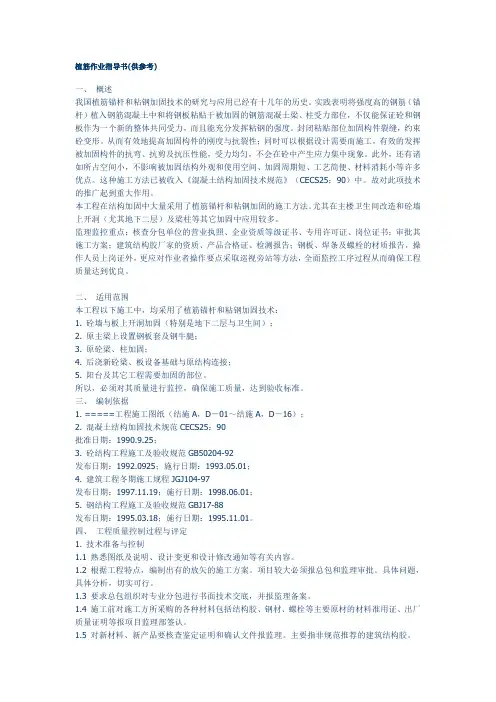

植筋作业指导书(供参考)一、概述我国植筋锚杆和粘钢加固技术的研究与应用已经有十几年的历史。

实践表明将强度高的钢筋（锚杆）植入钢筋混凝土中和将钢板粘贴于被加固的钢筋混凝土梁、柱受力部位，不仅能保证砼和钢板作为一个新的整体共同受力，而且能充分发挥粘钢的强度。

封闭粘贴部位加固构件裂缝，约束砼变形。

从而有效地提高加固构件的刚度与抗裂性；同时可以根据设计需要而施工，有效的发挥被加固构件的抗弯、抗剪及抗压性能，受力均匀，不会在砼中产生应力集中现象。

此外，还有诸如所占空间小，不影响被加固结构外观和使用空间、加固周期短、工艺简便、材料消耗小等许多优点。

这种施工方法已被收入《混凝土结构加固技术规范》（CECS25：90）中。

故对此项技术的推广起到重大作用。

本工程在结构加固中大量采用了植筋锚杆和粘钢加固的施工方法。

尤其在主楼卫生间改造和砼墙上开洞（尤其地下二层）及梁柱等其它加固中应用较多。

监理监控重点：核查分包单位的营业执照、企业资质等级证书、专用许可证、岗位证书；审批其施工方案；建筑结构胶厂家的资质、产品合格证、检测报告；钢板、焊条及螺栓的材质报告，操作人员上岗证外，更应对作业者操作要点采取巡视旁站等方法，全面监控工序过程从而确保工程质量达到优良。

二、适用范围本工程以下施工中，均采用了植筋锚杆和粘钢加固技术：1. 砼墙与板上开洞加固（特别是地下二层与卫生间）；2. 原主梁上设置钢板套及钢牛腿；3. 原砼梁、柱加固；4. 后浇新砼梁、板设备基础与原结构连接；5. 阳台及其它工程需要加固的部位。

所以，必须对其质量进行监控，确保施工质量，达到验收标准。

三、编制依据1. =====工程施工图纸（结施A，D－01～结施A，D－16）；2. 混凝土结构加固技术规范CECS25：90批准日期：1990.9.25；3. 砼结构工程施工及验收规范GB50204-92发布日期：1992.0925；施行日期：1993.05.01；4. 建筑工程冬期施工规程JGJ104-97发布日期：1997.11.19；施行日期：1998.06.01；5. 钢结构工程施工及验收规范GBJ17-88发布日期：1995.03.18；施行日期：1995.11.01。

混凝土结构后锚固植筋抗拔承载力试验作业指导书一、适用范围及应用条件1.1、适用于以钢筋混凝土、预应力混凝土为基材的后锚固连接的设计、施工及验收；不适用于以砌体、轻骨料及特种混凝土为基材的后锚固连接。

1.2、后锚固件应进行抗拔承载力现场非破损检验，满足下列条件之一时，还应进行破坏性检验：⑴安全等级为一级的后锚固构件；⑵悬挑结构和构件；⑶对后锚固设计参数有疑问；⑷对该工程锚固质量有疑问。

1.3、受现场条件限制无法进行原位破坏性检验时，可在工程施工的同时，现场浇筑同条件的混凝土块体作为基材安装锚固件，并应按规定的时间进行破坏性检验，且应事先征得设计和监理单位的书面同意，并在现场见证试验。

二、执行标准《混凝土结构后锚固技术规程》JGJ 145-2013 适用于后锚固工程《混凝土结构加固设计规范》GB 50367－2013适用于结构加固工程《建筑结构加固工程施工质量验收规范》GB 50550－2010适用于结构加固工程重庆市地方标准《混凝土无机锚固材料植筋施工及验收规程》DBJ/T50-032-2004相关标准：《钢筋混凝土用钢第1部分：热轧光圆钢筋》GB 1499.1-2008《钢筋混凝土用钢第2部分：热轧带肋钢筋》GB 1499.2-2007《无粘结预应力钢绞线》JG/T 161-2004《混凝土结构设计规范》 GB 50010-2010三、试验原理与试验仪器设备要求3.1、试验原理:利用夹具使穿心千斤顶反力作用于混凝土基材，使穿心千斤顶上自带的数显式压力传感器显示加载力值并捕捉保存峰值；3.2、试验仪器设备：HC-20T型锚杆拉拔仪、HC-30T型锚杆拉拔仪、HC-50T型锚杆拉拔仪及各型号夹具等；常用拉拔仪规格参数一览表3.3、仪器设备技术指标：用于试验的仪器设备，应采用专门的拉拔仪并应符合下列规定：1）设备的加荷能力应比预计的检验荷载值至少大20％，且不大于检验荷载的2.5倍，并应能连续、平稳、速度可控的运行；2）加载设备应能按照规定的速度加载，测力系统整机允许偏差为全量程的±2％；3）设备的液压加荷系统持荷时间不超过5min时，其降荷值不应大于5％；4）加载设备应能保证所施加的拉伸荷载始终与后锚固构件的轴线一致。

螺栓（植筋）后锚固抗拔承载力现场检测作业指导书文件编号：受控编号：编制：审核：批准：新疆宏滙建筑建材检测有限公司螺栓（植筋）后锚固抗拔承载力检测作业指导书1范围本作业指导书适用于被连接件以普通混凝土为基材的后锚固连接的设计、施工及验收；不适用以砌体或轻混凝土为基材的锚固。

2具体要求2.1业务委托业务员应指导委托方按要求认真填写现场检验委托合同单，并要求客户提供有关项目信息。

如需委托方提供配合，应及时告知委托方。

其内容可包括：榔头、钢筋钳、人员、安全防护、环境设施等。

2.2业务流转流转卡信息由业务人员将流转卡复核无误后与委托单一并交给检测室负责人，由检测室负责人安排检测人员进行检测。

2.3准备工作2.3.1检测人员1、现场检测工作的检测人员必须为两人。

2、检测人员必须着工作服，佩戴安全帽，检测人员上岗证及工号牌进行现场检测，进入现场后检测人员禁止吸烟。

3、检测人员携带好用于记录数据的笔、原始记录本、数码照相机。

4、检测人员在离开单位之前必须检查核对仪器设备，检查仪器设备状态并填写仪器设备使用记录。

2.3.2 所需仪器设备ZY型锚杆拉力计、夹具、数码照相机。

2.3.2 仪器设备检查内容1、是否在有效检定周期内，超出检定周期的仪器设备不允许用于检测工作。

2、打开电源开关，检查电池电量及显示屏是否正常显示数值。

3、打开储油筒的油桶盖，检查油量，如油不满，可加注N32号耐磨液压油。

4、各类型号夹具是否齐全。

2.3.3 上述准备工作结束后如设备没有出现异常情况，检测人员应如实填写现场检测设备使用记录，可以将设备带出。

如果有异常情况存在，应检查异常发生的原因，将异常情况如实记录在现场检测设备使用记录中，同时告知科室负责人，可以选择其他设备。

现场检测的仪器设备在运输途中，要尽量做好防雨，防晒、防震措施。

2.4 检测方法2.4.1 检测人员进入施工现场，在进行检测之前应就所检项目对委托方进行工程概况的询问，同时提醒委托方通知见证人到场。

一、编制依据1、综合楼结构图 T03432、综合楼建筑图 T03413、图纸会检纪要及设计交底4、《工程测量规范》GB50026-20075、《混凝土结构后锚固技术规程》JGJ145-20046、《混凝土结构加固设计规范》GB50367-20067、《河南省优质结构工程评审标准》 DBJ41/T057-20048、《砌体结构工程施工质量验收规范》GB-50203-20119、《国家电网公司输变电工程质量通病防治工作要求及技术措施》（国家电网基建[2010]19号）10、《输变电工程建设标准强制性条文实施管理规程》Q/GDW248-200811、《国家电网公司输变电工程标准工艺（三）》2011年版12、《关于进一步提高工程建设安全质量和工艺水平的决定》（国家电网基建【2011】1515号）13、《建筑业10项新技术》（2010年版）14、《110kV－1000kV变电（换流）站土建工程施工质量验收及评定规程》(Q/GDW 183—2008)二、工程概况综合楼为四层建筑，局部三层，现浇钢筋砼框架结构，四层屋顶标高为14.37m。

综合楼轴线间纵向长55.2m，横向长22.2m。

框架抗震等级为三级，框架抗震构造措施等级为二级。

建筑抗震设防按7度采取抗震构造措施。

墙体0.3米以下为MU10蒸压粉煤灰砖，M5.0水泥砂浆砌筑；墙体0.3米以上为加气混凝土砌块，M5.0混合砂浆砌筑；墙体均为填充墙，部分构造柱、墙体拉结筋采用植筋方式。

三、植筋技术简介化学植筋及螺杆，简称植筋，是我国工程界广泛应用的一种后锚固连接技术，系以化学胶粘剂——锚固胶将钢筋胶结固定于混凝土基材钻孔中，通过粘接与锁键作用，以实现对被连接件锚固的一种组件。

化学植筋由于场地不受限制，与现浇混凝土钢筋锚固相似，破坏形态易于控制，一般均可控制为锚固钢材破坏，故适用于静力及抗震烈度≤8度的结构构件及非结构构件的锚固连接。

四、施工机具电锤、电线、吹风机、毛刷。

（植筋）后锚固抗拔承载力现场检测【2 】功课指点书文件编号：受控编号：编制：审核：批准：（植筋）后锚固抗拔承载力现场检测功课指点书1 规模本功课指点书实用于被衔接件以通俗混凝土为基材的后锚固衔接的设计.施工及验收.2 具体请求2.1营业委托营业员应指点委托方按请求卖力填写现场磨练委托合同单,并请求客户供给有关项目信息.如需委托方供给合营,应及时告诉委托方.其内容可包括：榔头.钢筋钳.人员.安全防护.情形举措措施等.2.2 营业流转流转卡信息由营业人员将流转卡复核无误后与委托单一并交给监察室负责人,由检测室负责人安排检测人员进行检测.2.3 预备工作2.3.1 检测人员1.现场检测工作的检测人员必须为两人.2.检测人员必须着工作服,佩带安全帽,检测人员进行现场检测,进入现场后检测人员制止抽烟.3.检测人员携带好用于记载数据的笔.原始记载单.4.检测人员在分开单位之前必须检讨查对仪器装备,检讨仪器装备状况并填写仪器装备应用记载.2.3.2 所需仪器装备HC-5型或者HC-20型或HC-50型锚杆拉拔仪.夹具.机械秒表.2.3.2 仪器装备检讨内容1.是否在有用检定周期内,超出检定周期的仪器装备不许可用于检测工作.2.打开电源开关,检讨电池电量及显示屏是否正常显示数值.3.打开储油筒的油盖,检讨油量,如油不满,可加注N32号耐磨液压油.4.各类型号夹具是否齐备.2.33上述预备工作停止后如装备没有消失平常情形,检测人员应如实填写现场检测装备应用记载,可以将装备带出.假如有平常情形消失,应检讨平常产生的原因,将平常情形如实记载在现场检测装备应用记载中,同时告诉科室负责人,可以选择其他装备.如今检测的仪器装备在运输途中,要尽量做好防雨,防晒.防震措施.2.4 检测方法2.4.1检测人员进入施工现场,在进行检测之前应就所检项目对委托方进行工程概况的讯问,同时提示委托方通知见证人到场.2.4.2检测人员还应在检测前告诉委托方及见证人所检项目标磨练批次.取样方法和数目,并与见证人依据施工现场现实情形协商肯定具体检测点地位查看被检对象状况与委托描写是否一致,检测部位是否便于安放检测装备,是否消失安全隐患.2.4.3 取样准则锚固抗拔承载力现场非损坏性磨练可采用随机抽样方法取样.同规格,同型号,根本雷同部位的锚栓构成一个磨练批.主要构造构件及性命线工程的非构造构件,抽取数目按每批锚栓总数的3%且不少于5根;一般构造构件,抽取数目按每批锚栓总数的1%且不少于3根;对非性命线工程的非构造构件,抽取数目按每批锚栓总数的0.1%且不少于3根.现场损坏性磨练宜选择锚固区以外的同前提地位,应取每一磨练批锚固件总数的0.1%且不少于5件进行磨练.锚固件为植筋且数目不超过1 00件时,可取3件进行磨练.2.4.4在检测工作开端前,检测人员应再检讨仪器装备的工作状况是否正常并斟酌照明.振动.安全防护等检测情形是否知足标准划定的请求.若发明平常情形,检测人员应采取措施清除不利影响.上述预备工作停当后,可以开端检测工作.检测人员必须严厉按照国度标准请求的方法进行检测.加荷装备支持环内劲D0应知足下述请求：化学植筋D0≥max（12d,250mm）,膨胀型锚栓和扩孔型锚栓D0≥4hef.锚栓拉拔磨练可选用一下两种加荷轨制：1.持续加载,以均速加载至设定荷载或锚固损坏,总加荷时光为2min～3min,并持荷2min;2.分级加载,以估计极限荷载的10%为一级,逐级加荷,每级荷载保持1min,直至设定的磨练荷载或锚固损坏,并持荷2min;非损坏性磨练,荷载磨练值需委托方供给（设计单位开出的设计荷载书面证实）,假如无设计请求,可按标准取值0.9Asfyk及0.8N RK,*盘算之较小值.N RK,*为非钢材损坏承载力标准值.两名检测人员一人进行检测及数据报出,另一人进行操作秒表与校核并将数据按请求记载于检测原始记载中,必要时在记载中绘制取样点的草图加以解释.2.5 记载请求2.5.1检测人员应按原始记载格局所须要的内容逐项卖力如实填写,其信息足以保证能在接近原前提下复现磨练,数据应在检测工作进程中及时填写,不得追记.补记,记载的填写应客不雅.真实.规范.精确.清楚,易于辨认.2.5.2原始记载中数据的计量单位必须采用法定计量单位,务求书写精确.2.5.3检测人员应应用黑色水笔或者碳素笔填写原始记载,数据不得描改.涂改,如需修正时应在作废数据上画一条下斜线“/”,将精确的数据写在上方,并有更改人签字.原始记载中不得有空白项,无需填写的项目划“/”.2.5.4原始记载填写完毕应由检测人员和校核人员签字,并妥当保管,不得造成工资污渍.破损,直至交回报告打印室.2.6 成果剖断2.6.1非损坏性磨练荷载下,以混凝土基材无裂痕.锚栓或植筋无滑移等宏不雅裂损现象,且2min持荷时代荷载下降不大于5%时及格.当非损坏性磨练为不及格时,不及格的试样不超过5%时,应另抽3根试样进行损坏性磨练.当一个磨练批中不及格的实验超过5%时,该磨练批驳定为不及格,且不应重做磨练.2.6.2对于损坏性磨练,植筋损坏性磨练成果应知足一下请求时,其锚固质量应评定为及格：。
