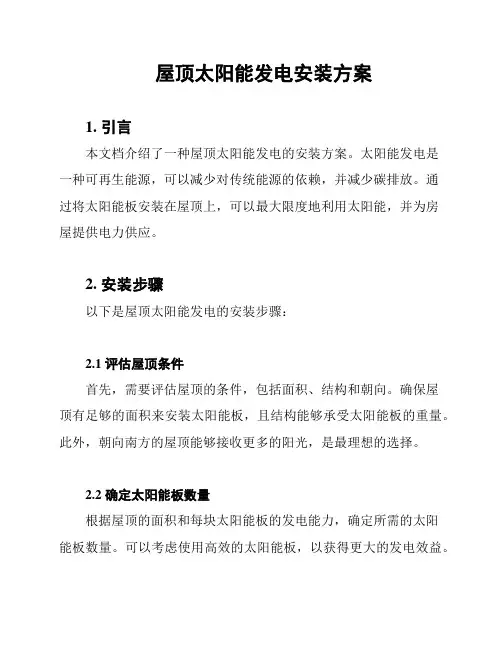

屋顶太阳能发电安装方案1. 引言本文档介绍了一种屋顶太阳能发电的安装方案。
太阳能发电是一种可再生能源，可以减少对传统能源的依赖，并减少碳排放。
通过将太阳能板安装在屋顶上，可以最大限度地利用太阳能，并为房屋提供电力供应。
2. 安装步骤以下是屋顶太阳能发电的安装步骤：2.1 评估屋顶条件首先，需要评估屋顶的条件，包括面积、结构和朝向。
确保屋顶有足够的面积来安装太阳能板，且结构能够承受太阳能板的重量。
此外，朝向南方的屋顶能够接收更多的阳光，是最理想的选择。
2.2 确定太阳能板数量根据屋顶的面积和每块太阳能板的发电能力，确定所需的太阳能板数量。
可以考虑使用高效的太阳能板，以获得更大的发电效益。
2.3 安装支架系统和电缆在屋顶上安装支架系统，选择合适的角度和方向将太阳能板安装在支架上。
同时，安装适当的电缆来连接太阳能板与房屋电力系统。
2.4 连接逆变器和电力网安装逆变器，将太阳能板产生的直流电转换为交流电。
然后，将逆变器与电力网连接，让太阳能发电系统能够向电力网输送电力，并在需要时使用电力网的电力。
2.5 进行安全检查和调试安装完成后，进行全面的安全检查和调试，确保太阳能发电系统的正常运行和安全性。
3. 相关注意事项在安装屋顶太阳能发电系统时，需要注意以下事项：- 需要确保安装过程符合当地法规和安全标准。
- 在选购太阳能板和其他设备时，选择可靠的供应商和高质量的产品。
- 严格遵循安装手册和操作指南，确保安装正确进行。
- 定期检查和维护太阳能发电系统，以确保其持续有效运行。
4. 结论屋顶太阳能发电安装方案可以为房屋提供可持续的电力供应，降低能源成本，减少对传统能源的依赖，并为环境做出贡献。
通过正确安装和维护太阳能发电系统，可以享受清洁、可再生的能源。
屋顶装光伏正确装法和步骤屋顶装光伏的正确装法和步骤引言：随着可再生能源的发展和应用，光伏发电作为一种清洁、可持续的能源形式，受到越来越多人的关注和采用。
屋顶装光伏是一种常见的利用屋顶空间进行光伏发电的方法。
本文将介绍屋顶装光伏的正确装法和步骤，帮助读者了解如何正确安装屋顶光伏系统。
一、确定安装位置和角度1. 安装位置选择：屋顶应具备较好的日照条件，没有高大的建筑物或树木遮挡。
应选择面积较大、平整坚固的屋顶进行安装。
2. 安装角度确定：根据所在地的纬度和太阳高度角，确定光伏板的安装角度。
一般来说，太阳高度角越大，光伏板的安装角度应越接近地面纬度。
二、屋顶光伏系统设计1. 组件选型：根据预计的发电量和屋顶空间的大小，选择合适的光伏组件。
考虑光伏组件的效率、质量和维护要求等因素，选择适合自己的光伏组件。
2. 逆变器选型：逆变器是将光伏组件产生的直流电转换为交流电的设备。
根据光伏组件的数量和功率，选择适合的逆变器。
3. 电缆布线：根据光伏组件的布置和逆变器的位置，设计合理的电缆布线方案。
应尽量减少电缆的损耗和阻抗，确保系统的发电效率。
三、安装光伏组件1. 屋顶准备工作：清理屋顶表面的杂物和灰尘，确保安装位置干净整洁。
2. 安装支架：根据光伏组件的尺寸和数量，安装支架。
支架应坚固可靠，能够承受光伏组件的重量和风压。
3. 安装光伏组件：将光伏组件按照设计的布置方案，固定在支架上。
确保光伏组件与支架之间的连接牢固可靠。
四、连接电缆和逆变器1. 连接直流电缆：将光伏组件产生的直流电通过直流电缆连接到逆变器的输入端。
注意电缆的截面积应符合设计要求，连接牢固可靠。
2. 连接交流电缆：将逆变器转换后的交流电通过交流电缆连接到电网或负载。
同样，电缆的选择和连接要符合相关标准和要求。
五、安装监控系统和保护装置1. 监控系统：安装光伏系统的监控装置，可以实时监测光伏组件的发电情况和系统的运行状态。
通过监控系统，及时发现和解决故障，提高系统的可靠性和发电效率。

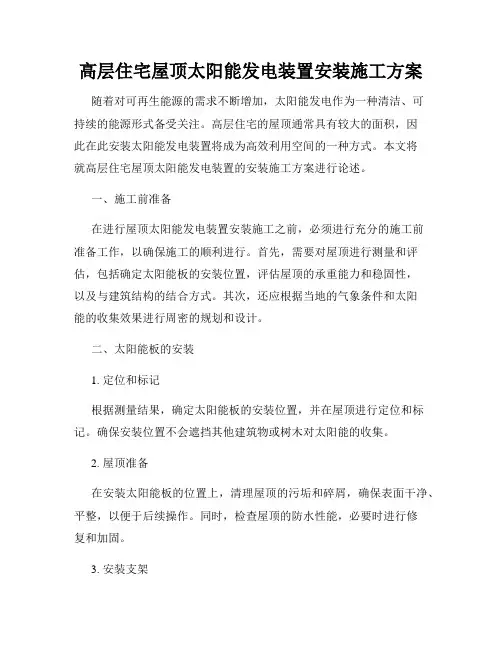

高层住宅屋顶太阳能发电装置安装施工方案随着对可再生能源的需求不断增加，太阳能发电作为一种清洁、可持续的能源形式备受关注。
高层住宅的屋顶通常具有较大的面积，因此在此安装太阳能发电装置将成为高效利用空间的一种方式。
本文将就高层住宅屋顶太阳能发电装置的安装施工方案进行论述。
一、施工前准备在进行屋顶太阳能发电装置安装施工之前，必须进行充分的施工前准备工作，以确保施工的顺利进行。
首先，需要对屋顶进行测量和评估，包括确定太阳能板的安装位置，评估屋顶的承重能力和稳固性，以及与建筑结构的结合方式。
其次，还应根据当地的气象条件和太阳能的收集效果进行周密的规划和设计。
二、太阳能板的安装1. 定位和标记根据测量结果，确定太阳能板的安装位置，并在屋顶进行定位和标记。
确保安装位置不会遮挡其他建筑物或树木对太阳能的收集。
2. 屋顶准备在安装太阳能板的位置上，清理屋顶的污垢和碎屑，确保表面干净、平整，以便于后续操作。
同时，检查屋顶的防水性能，必要时进行修复和加固。
3. 安装支架安装支架是太阳能板固定在屋顶上的关键环节。
根据设计要求，选择合适的支架材料和型号，并确保支架与屋顶的连接牢固可靠。
4. 安装太阳能板按照制定的安装方案，将太阳能板固定在支架上。
注意在安装过程中，仔细调整每个太阳能板的位置和角度，以充分利用阳光的照射效果，并确保太阳能板之间的间距合理，避免阴影相互遮挡。
三、电气连接完成太阳能板的安装后，需要进行电气连接工作，以实现将太阳能转化为电能的效果。
1. 连接太阳能板将太阳能板的输出电缆引下屋顶，并与其他太阳能板的输出电缆进行连接。
使用合适的连接器和导线，确保连接安全可靠。
2. 接地系统建立接地系统，将太阳能板的金属结构和建筑物的接地系统连接起来，以防止由于雷击等意外事件产生的电磁干扰。
3. 逆变器的安装逆变器是将太阳能直流电转化为交流电的关键设备。
根据设计要求，选择合适的逆变器型号，并将逆变器固定在适当的位置上。

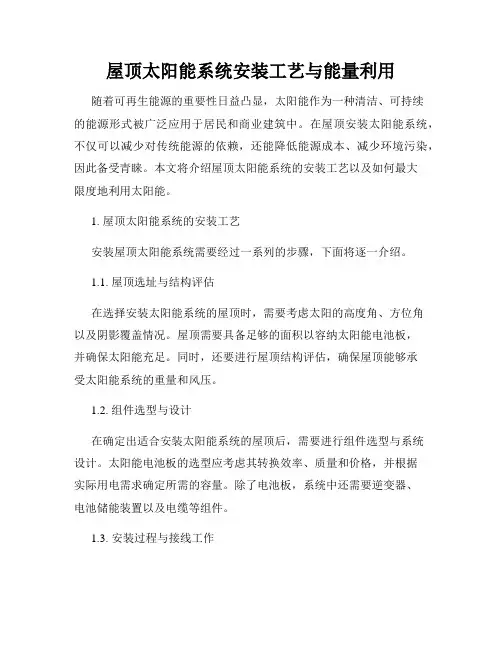

屋顶太阳能系统安装工艺与能量利用随着可再生能源的重要性日益凸显，太阳能作为一种清洁、可持续的能源形式被广泛应用于居民和商业建筑中。
在屋顶安装太阳能系统，不仅可以减少对传统能源的依赖，还能降低能源成本、减少环境污染，因此备受青睐。
本文将介绍屋顶太阳能系统的安装工艺以及如何最大限度地利用太阳能。
1. 屋顶太阳能系统的安装工艺安装屋顶太阳能系统需要经过一系列的步骤，下面将逐一介绍。
1.1. 屋顶选址与结构评估在选择安装太阳能系统的屋顶时，需要考虑太阳的高度角、方位角以及阴影覆盖情况。
屋顶需要具备足够的面积以容纳太阳能电池板，并确保太阳能充足。
同时，还要进行屋顶结构评估，确保屋顶能够承受太阳能系统的重量和风压。
1.2. 组件选型与设计在确定出适合安装太阳能系统的屋顶后，需要进行组件选型与系统设计。
太阳能电池板的选型应考虑其转换效率、质量和价格，并根据实际用电需求确定所需的容量。
除了电池板，系统中还需要逆变器、电池储能装置以及电缆等组件。
1.3. 安装过程与接线工作安装太阳能系统需要确保组件的安全稳固，以及正确的接线连接。
在安装过程中，需要使用专业工具和设备，确保太阳能电池板与屋顶之间的牢固连接，同时保证电缆的正确布线和连接。
1.4. 系统测试与调试安装完太阳能系统后，还需要进行系统测试与调试，确保各个组件的正常工作。
测试包括电池板输出电流、逆变器的工作状态以及电池储能装置的充放电效果等。
一旦系统正常运行，就可以连接到电网或负载上，开始利用太阳能发电。
2. 太阳能的能量利用屋顶太阳能系统的安装不仅仅是为了发电，更重要的是如何最大限度地利用太阳能的能量。
下面将介绍几种常见的太阳能能量利用方式。
2.1. 发电供电屋顶太阳能系统通过光伏电池将太阳能转化为直流电能，经过逆变器转换为交流电能后供电。
这种方式可满足建筑内部的正常用电需求，同时多余的电能还可以通过并网反向供电给电网，实现发电供电的循环利用。
2.2. 热水供暖太阳能热水系统利用太阳能集热器将太阳能转换为热能，用于供暖和热水使用。

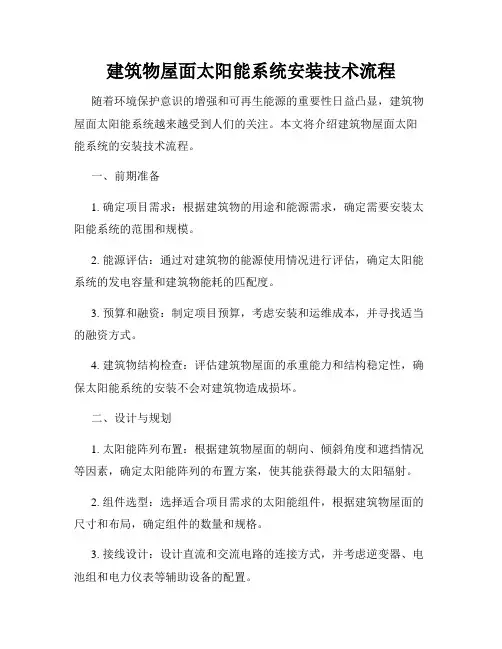

建筑物屋面太阳能系统安装技术流程随着环境保护意识的增强和可再生能源的重要性日益凸显，建筑物屋面太阳能系统越来越受到人们的关注。
本文将介绍建筑物屋面太阳能系统的安装技术流程。
一、前期准备1. 确定项目需求：根据建筑物的用途和能源需求，确定需要安装太阳能系统的范围和规模。
2. 能源评估：通过对建筑物的能源使用情况进行评估，确定太阳能系统的发电容量和建筑物能耗的匹配度。
3. 预算和融资：制定项目预算，考虑安装和运维成本，并寻找适当的融资方式。
4. 建筑物结构检查：评估建筑物屋面的承重能力和结构稳定性，确保太阳能系统的安装不会对建筑物造成损坏。
二、设计与规划1. 太阳能阵列布置：根据建筑物屋面的朝向、倾斜角度和遮挡情况等因素，确定太阳能阵列的布置方案，使其能获得最大的太阳辐射。
2. 组件选型：选择适合项目需求的太阳能组件，根据建筑物屋面的尺寸和布局，确定组件的数量和规格。
3. 接线设计：设计直流和交流电路的连接方式，并考虑逆变器、电池组和电力仪表等辅助设备的配置。
4. 安全设计：制定安全方案，确保太阳能系统的安装和运维过程中不会造成人身伤害或破坏设备。
三、材料采购和准备1. 太阳能组件采购：根据设计需求，选购符合质量标准的太阳能组件，并注意其产地和性能参数。
2. 支架和固定装置：采购适合建筑物屋面的支架和固定装置，确保太阳能阵列能够稳固地安装在屋面上。
3. 电气设备和材料：采购逆变器、电池组、电线、保护设备等电气设备和材料，以保证系统的电路连接和安全运行。
4. 工具和设备：准备必要的工具和设备，如电动扳手、电池充电器、安全带等，以便安装过程中的使用。
四、安装与调试1. 屋面准备：清理屋面，确保其干净平整，为组件的安装和固定创造良好条件。
2. 组件安装：按照设计方案，将太阳能组件逐个安装在建筑物屋面上，确保固定可靠且面板之间的间距合适。
3. 电路连接：根据设计方案，进行电线的敷设和连接，包括直流和交流电路的接线以及辅助设备的接入。
高层住宅屋顶太阳能利用系统施工方案为了寻求可持续发展和节能减排的解决方案，越来越多的高层住宅开始考虑利用太阳能来供应能源。
在这篇文章中，我们将介绍一种高层住宅屋顶太阳能利用系统的施工方案，该方案能够有效地收集太阳能，并将其转化为可应用的能源。
1. 屋顶太阳能板的安装首先，需要在高层住宅的屋顶安装太阳能板。
太阳能板通常由硅晶片制成，这些晶片能够将太阳光转化为直流电能。
安装太阳能板时，需要确保其朝向阳光最直接的方向，并且没有任何阻挡物遮挡。
此外，太阳能板的支架也需稳固可靠，以保证在恶劣天气条件下不受到损害。
2. 系统的电气连接一旦安装了太阳能板，就需要将其与住宅的电力系统进行连接。
通过逆变器将直流电能转化为交流电能，太阳能系统可以为住宅内的电器设备供电。
此外，为了确保系统的安全运行，还需要安装并接地逆变器以保护设备免受电击等风险。
3. 电能储存系统除了直接将太阳能转化为电能供应住宅使用，还可以考虑在系统中增加电能储存系统。
例如，通过安装太阳能电池组，可以将白天收集到的太阳能储存在电池中，以便在夜间或阴天时继续供应能源。
电能储存系统的引入能够更好地利用太阳能，满足住宅的能源需求。
4. 自动监控与维护系统为了保证高效运行和及时检测系统性能，可以添加自动监控与维护系统。
该系统可以监测太阳能板的功率输出、电池组的充电状态以及逆变器的运行情况等。
一旦出现故障或异常情况，系统将及时提醒相关人员进行维修和处理，确保太阳能利用系统的可靠性和持续性。
5. 定期维护与保养为了确保太阳能利用系统的长期使用和效果，定期的维护与保养是至关重要的。
这包括清洁太阳能板表面的灰尘、树叶和其他污垢，以提高太阳能的吸收效率；检查电池组的充放电状态，确保其正常运行；以及定期检查逆变器和其他设备的运行状况。
通过定期维护和保养，可以延长太阳能利用系统的使用寿命并保持其高效工作。
总结：高层住宅屋顶太阳能利用系统的施工方案包括太阳能板的安装、系统的电气连接、电能储存系统的引入、自动监控与维护系统的添加以及定期维护与保养。
太阳能发电系统的安装与调试方法太阳能发电系统是一种利用太阳能将其转化为电能的环保能源系统。
它通过太阳能电池板将阳光转换为直流电，然后通过逆变器将直流电转换为交流电，供应给家庭或工业设备使用。
在安装和调试太阳能发电系统时，需要注意一些关键步骤和技巧，以确保系统的高效运行和长期稳定性。
一、安装太阳能电池板太阳能电池板是太阳能发电系统的核心组件，安装时需要选择合适的位置和角度，以获取最大的阳光照射面积。
首先，检查屋顶或其他支撑结构是否能够承受电池板的重量。
然后，根据当地的纬度和季节变化确定电池板的倾斜角度，通常在夏季时为纬度数值减去10至15度，冬季时为纬度数值加上10至15度。
安装时，使用专业工具和固定支架，将电池板安装在选定的位置上。
确保电池板与支架之间的连接稳固可靠，并保证面板的方向与地面平行。
同时，定期清洁电池板的表面，确保其表面不受尘埃、树叶或鸟粪的阻挡。
二、安装逆变器和电池存储系统逆变器是太阳能发电系统的关键组件之一，它将直流电转换为交流电，使其适用于家庭或工业设备。
在安装逆变器之前，需根据系统的负载和需求选购合适的逆变器。
逆变器的安装通常在离电池存储系统较近的地方进行。
连接电池存储系统时，注意正负极的正确连接，以免短路或其他安全隐患。
确保电池存储系统的容量与逆变器的要求相匹配，以实现电池的高效充放电。
三、安装系统监控和保护装置系统监控和保护装置对于太阳能发电系统的安全运行至关重要。
安装适当的监控装置，用于实时监测系统的发电功率、电池状态和充放电情况。
同时，也应安装过载保护装置，以避免过载和短路等危险情况。
四、调试太阳能发电系统安装完成后，需要进行系统的调试和测试，确保各组件正常工作并达到预期的发电效果。
首先，检查电池板的工作状态，通过检测输出电压和电流来确认其是否正常。
接下来，测试逆变器的功能，确保其将直流电转换为交流电的过程无误。
在调试过程中，还应注意系统的电气连接和电线接头的质量。
确保所有电缆连接牢固可靠，以减少能量损耗和电路故障。
太阳能光伏安装说明太阳能光伏系统是一种以太阳能为能源的发电系统。
通过安装太阳能光伏系统，我们可以有效地利用可再生能源并减少对传统能源的依赖。
以下是太阳能光伏安装的详细说明：1. 选址：选择一个充足的阳光照射区域作为安装太阳能光伏系统的位置。
确保没有高大的建筑物或树木阻挡太阳光的照射。
2. 屋顶准备：对于屋顶安装，确保屋顶结构坚固并能承受太阳能光伏系统的重量。
在进行安装前，检查屋顶是否有漏水或其他损坏问题，并及时修复。
3. 组件购买：根据您的需求和预算，选择适合的太阳能光伏组件。
通常包括太阳能电池板、逆变器、蓄电池（如适用）、电缆和安装支架等。
4. 安装支架：根据组件的尺寸和重量，安装支架用于支撑太阳能电池板。
确保支架牢固可靠，并与屋顶或地面连接紧密。
5. 连接电池板：将太阳能电池板安装在支架上，并将电池板之间连接起来，以形成一个整体的太阳能光伏阵列。
确保连接正确并牢固。
6. 连接逆变器：将太阳能电池板与逆变器连接起来，逆变器将直流电转换为交流电，以供家庭或工业使用。
7. 连接电池（如适用）：如果使用蓄电池存储太阳能发电的过剩能量，将蓄电池连接到逆变器。
这样，在夜间或天气阴云时，您仍然可以使用太阳能电力。
8. 系统检查：在安装完成后，进行系统检查以确保所有组件运作正常。
检查电线连接是否牢固，并确保电力传输没有问题。
9. 监控系统：安装太阳能光伏系统后，可以使用监控系统追踪系统的发电情况和性能。
这将帮助您了解系统的效率和省电情况。
10. 维护和保养：定期检查太阳能光伏系统的性能并进行清洁，以确保其正常运行。
清洁太阳能电池板上的灰尘和污垢，以提高发电效率。
通过按照上述步骤安装太阳能光伏系统，您可以为家庭或企业提供可持续的、环保的清洁能源。

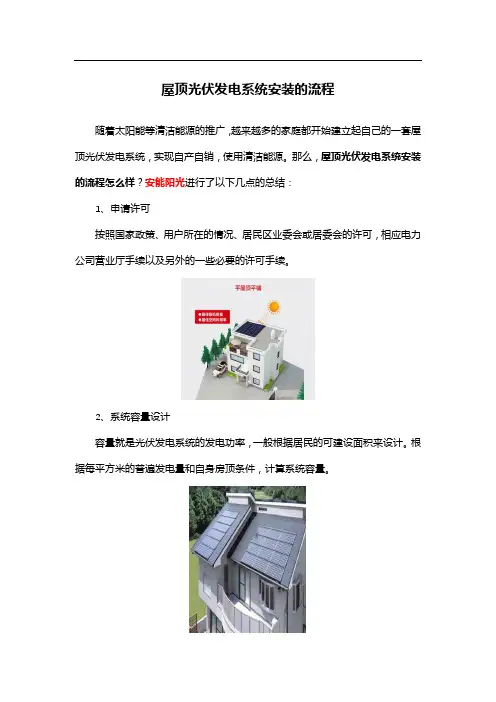

屋顶光伏发电系统安装的流程随着太阳能等清洁能源的推广，越来越多的家庭都开始建立起自己的一套屋顶光伏发电系统，实现自产自销，使用清洁能源。
那么，屋顶光伏发电系统安装的流程怎么样？安能阳光进行了以下几点的总结：1、申请许可按照国家政策、用户所在的情况、居民区业委会或居委会的许可，相应电力公司营业厅手续以及另外的一些必要的许可手续。
2、系统容量设计容量就是光伏发电系统的发电功率，一般根据居民的可建设面积来设计。
根据每平方米的普遍发电量和自身房顶条件，计算系统容量。
3、安装器件的选择选择各种安装的器件，包括太阳能电池组、并网太阳能逆变器、线缆、防雷器以及计量仪表等仪器。
4、安装调试安装如果自己不熟悉电气系统的话，最好请有资质的人员来安装。
电池板安装完后的串并联接线最好在太阳下山后完成，避免高压触电，同时做好防雷接地的工作，此外要注意支架的抗风等级。
以上便是由安能阳光对屋顶光伏发电系统安装流程的总结，深圳市鑫光能太阳能有限公司注册商标《安能阳光》开拓国内市场。
是一家集专业设计、生产太阳能光伏组件及发电产品于一体的高新科技企业,公司成立于2006年6月,同时也是深圳市太阳能协会会员单位.总投资达1200万人民币,全套引进国际领先的自动化光伏生产及检测设备,2014年年产值已超过1.2亿元人民币。
更多有关信息，请登录安能阳光官方网站。
出师表两汉：诸葛亮先帝创业未半而中道崩殂，今天下三分，益州疲弊，此诚危急存亡之秋也。
然侍卫之臣不懈于内，忠志之士忘身于外者，盖追先帝之殊遇，欲报之于陛下也。
诚宜开张圣听，以光先帝遗德，恢弘志士之气，不宜妄自菲薄，引喻失义，以塞忠谏之路也。
宫中府中，俱为一体；陟罚臧否，不宜异同。
若有作奸犯科及为忠善者，宜付有司论其刑赏，以昭陛下平明之理；不宜偏私，使内外异法也。
侍中、侍郎郭攸之、费祎、董允等，此皆良实，志虑忠纯，是以先帝简拔以遗陛下：愚以为宫中之事，事无大小，悉以咨之，然后施行，必能裨补阙漏，有所广益。

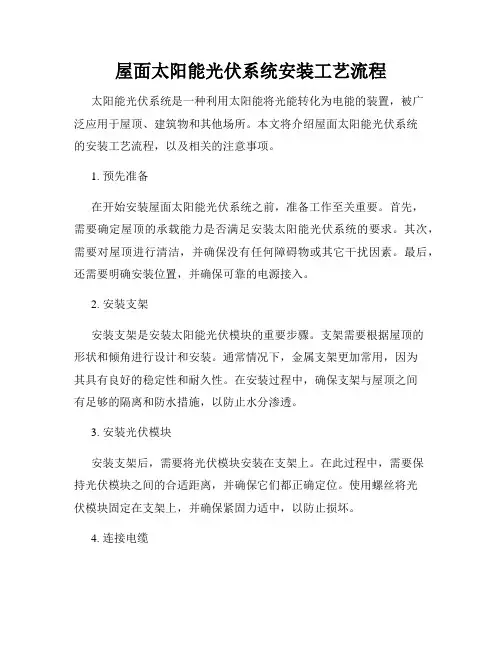

屋面太阳能光伏系统安装工艺流程太阳能光伏系统是一种利用太阳能将光能转化为电能的装置，被广泛应用于屋顶、建筑物和其他场所。
本文将介绍屋面太阳能光伏系统的安装工艺流程，以及相关的注意事项。
1. 预先准备在开始安装屋面太阳能光伏系统之前，准备工作至关重要。
首先，需要确定屋顶的承载能力是否满足安装太阳能光伏系统的要求。
其次，需要对屋顶进行清洁，并确保没有任何障碍物或其它干扰因素。
最后，还需要明确安装位置，并确保可靠的电源接入。
2. 安装支架安装支架是安装太阳能光伏模块的重要步骤。
支架需要根据屋顶的形状和倾角进行设计和安装。
通常情况下，金属支架更加常用，因为其具有良好的稳定性和耐久性。
在安装过程中，确保支架与屋顶之间有足够的隔离和防水措施，以防止水分渗透。
3. 安装光伏模块安装支架后，需要将光伏模块安装在支架上。
在此过程中，需要保持光伏模块之间的合适距离，并确保它们都正确定位。
使用螺丝将光伏模块固定在支架上，并确保紧固力适中，以防止损坏。
4. 连接电缆安装好光伏模块后，需要连接电缆以建立起电力传输通道。
首先，将电缆从光伏模块引导到逆变器（inverter）。
逆变器负责将直流电转换为交流电，并将其送入电网。
在连接电缆时，务必确保电缆的长度和质量符合标准，以减少能源传输损失。
5. 安装逆变器逆变器是太阳能光伏系统中的核心设备，负责将直流电转换为交流电。
安装逆变器的时候，要选择通风良好且适宜的安装位置。
逆变器需要与光伏模块之间的电缆进行连接，并确保连接牢固可靠。
6. 电网并网完成逆变器的安装后，需要将太阳能光伏系统与电网进行并网连接。
在连接之前，需要提交相关文件并获得当地电力公司的批准。
连接过程中，确保电网的稳定性和安全性，并根据当地法规进行操作。
7. 运行和维护一旦太阳能光伏系统完全安装并与电网连接，即可启动系统。
在系统运行期间，定期检查光伏模块和逆变器的工作状态，确保其正常运行。
此外，还需要定期清洁光伏模块，以保持其良好的发电效率。
屋顶太阳能发电系统怎么安装？太阳库新能源向您提供最新、最实用的屋顶太阳能发电系统安装信息及技术。
本文讲述屋顶太阳能发电系统的安装方法，只要是光伏支架和光伏组件的安装。
支架安装系统可简单、安全地在您的屋顶上安装太阳能电池板。
PV装配支架及瓦质屋顶配置体系，可在很多普通瓦质甚至混凝土质的屋顶上安装太阳能板架。
此手册向你阐明屋顶配置体系的正确安装方法及屋顶构架的相关信息。
同时, 我们还可以告诉您如何在屋顶上安装一些坚固的倾斜配件。
一、安装部件二、屋顶结构任何型号的太阳能板都能有序得安装到屋顶上。
也就是说，他们必须安全得嵌入到屋顶的结构上，譬如托板或托梁。
结构配件可以防止暴风、地震、大雪带来的灾害，还可以阻止其渗进屋顶，给该体系提供一个倾斜灵活的连接件。
PV安装体系的特别设计专用于机械工程并通过了工业负载测试。
在每平方英尺可承载50镑的情况下，安装体系通过了升降负载的检测。
我们所独有的突出支撑条设计，可使您在使用相关的轻铝测量计下也可完成最小倾斜角度的支撑。
安装体系是使用“从上至下”的配置方法。
这个独特的创新可使安装者把螺栓准确得插入到椽上。
此项产品发明之前，所有的太阳能板几乎都是从其板架尾部拧到屋椽上的。
所有的太阳能板夹钳装置都是太阳能板专用的，并且为每一个太阳能板的生产商所检验。
接下来的部分，我们会告诉你大多数屋顶安装条件的有用信息。
现在我们假定安装人员有屋顶构造的基本知识并了解使用何种相关工具。
但是，我们的方法可以使用大大减少劳动力和时间。
我们非常感激您选择我们的安装系统，我们也希望这个安装向导可以帮你迅速、有效的积累经验。
安全性：安装人员应该使用标准的梯子进行安装作业，并且是在屋顶干燥的情况下。
切忌在大风天进行安装。
检查所有的工具、太阳能板及相关部件，防止它们从屋顶滑落。
安装过程中，为了防止伤害发生，最好带上安全帽。
三、屋顶类型屋椽和高梁：大部分现代屋顶都由结构框架组成，包括屋椽或一些构造部件。
传统屋椽的尺寸为2”×6”。
构架的几何形状一般都是在工厂预先制造好的，然后才转到建筑地点。
此构架通常被用在安装太阳能的家庭中。
每一个和我们KHCK安装体系一样的屋顶支撑体系都会精确的运行。
屋顶角度的测量可划分为12份，例如12分之3 ，12分之4，12分之5。
这些例子说明屋架的高度依赖于对水平线的测量。
本文，我们考虑了所有的屋椽情况。
大部分屋椽可分为12”，16”或者24”。
现代支撑合板中心的屋椽为48”。
因此，PV配置系统往往被设计成48”。
所有屋顶的配件设施应被摆放为48”，只有达到这个合理的距离，你才可以使结构性配件正确得连接到屋椽上，同时，使屋顶的负载得到平均分配。
覆板：盖住屋椽的屋顶通常包括三种类型的材料：1、屋顶外部合板。
2、OSB是定向绳索板的缩写，它已经成为现在房屋建设的标准材料。
这种材料包括压缩木纤维，是一种和微量板非常相似的物质。
虽然这种材料结构非常好，但是如果没有屋椽的话，它不能确保方头螺栓的安全性。
3、空间薄片：由于越来越严格的法尔码，这种材料现在已经不被使用了。
其尺寸为1”×4”，最好被订入到屋椽上，在每一个板中间留一定的空间。
这种支撑类型主要用于旧的摇晃或木瓦质的屋顶。
重要信息：被连接或插到覆板上的配件并不是一个结构性配件，所以应该避免使用。
四、屋顶屋椽安装技术由于屋椽可以安装为48”中心度，所以有必要至少安装一个屋椽。
安装完一个屋椽之后，屋顶上的其他屋椽就可以以其为基础进行安装了。
因为屋顶的覆板和材料能掩盖住屋椽，所以安装屋椽中心需要许多技术。
切记要使用正确的配件把屋椽安装到中心位置。
屋椽有一个1-1/2”的宽度，这使得配件能够很好得安装屋椽。
虽然屋椽有一定的缝隙，但是大部分可被安装成48”中心，以下介绍几种方法：1. 如果屋顶的前沿是露在外面的，则使用直角尺固定屋椽尾部，然后将次角度移到屋顶的边缘。
用粉笔在此位置做一个标记，在屋顶的顶端可以看见。
这可以作为测量尖顶屋两侧山形墙边缘的参考。
在工作地点使用此测量方法时，你应该靠近屋椽。
对于那种四坡顶，你需要估测一下屋椽的位置，使其成三角形并与屋椽垂直。
如果屋顶有一个特别接近的背板时，你可以看到在边缘的托梁上有许多钉子，由此就可以找出屋椽的大概位置。
2. 合成板或包金箔帽的薄板：一旦你知道了屋椽的大体位置，你可以使用多种方法进行研究。
一个简单的方法就是你可以用一个润滑的面皮锤(牛皮锤也可以)进行敲打，使其与屋椽垂直，直到一听到一个非常坚硬的声音。
你应该在屋椽的正中心位置的几英尺内给该位置做标记。
你可以在屋椽的左侧或右侧钻几个小孔直到你敲到屋椽的中心。
另一种方法就是用一个高射程装置上的高密度电子传感器。
越过一张薄纸板仔细滑动此装置(可以沿着屋顶木瓦滑动)，你会看见屋椽的首尾部。
3. 屋椽瓦片的位置：你要估测屋椽的大体位置然后将瓦片移动到它周围。
最后按照上述同样的顺序进行操作。
4. 确定好屋椽的中心位置以后，建议你用粉笔画一个洞做标记。
备注：不要做任何未标记或未说明的空洞。
五、配件底座的安装怎样将底座安装到屋顶上将底座安装到正确的位置以后，在屋椽内钻一个3/16”大小的孔（我们建议你用硬质合金刀头进行钻孔）。
把防护螺栓和垫圈放入底座里面，然后用乳脂或密封剂把底座的突出部分密封好。
保证屋顶的整洁与温度，把防护螺栓插入到孔里面以安装好底座，用一个1/2”大小的螺丝套将防护螺栓向下压紧（注意不要太紧）。
等底座被安全密封得安装到屋顶后，再在屋顶上安装一个滑行车架，并把它穿入到3/8”尺寸的六角螺栓里面。
在这个时候，你可以松动一下车架的螺栓以进行最后的调整。
然后继续安装位于48”中心的横梁上的六个配件底座。
备注：建议每一个生产商都使用屋顶乳脂。
乳脂一定要新鲜并且达到室温，这样才能正确的进行封装。
六、支撑杆安装到屋顶配上将支撑杆安装到配件底座上在底座被安全密封地安装到屋顶之后，再在屋顶上安装一个滑行车架，并把它穿入到3/8”尺寸的短六角螺栓里面。
在这个时候，你可以松动一下车架的螺栓以进行最后的调整。
然后越过底座继续安装滑行车架，每一个支撑杆需要六个此装置。
将太阳能板的支撑杆靠近支撑杆安放，如上图“A”所示。
在沟槽临近支撑杆底座的地方做一个标记。
将撑杆上相互交叉的“V”型凹槽做好标记并进行排列，然后穿过撑杆钻一个1/2”的孔。
(推荐使用圆锥形金属薄片)。
在支撑杆内凿上一个孔后，把支撑杆放到配件底座上(见图“B”)，将支撑杆做最后调整后，用3/16”大小的六角扳手把车架拧紧。
用螺栓把车架扣锁到底座上，然后安装3/8”大小的垫圈和螺冒，并用9/16”深度的管钳子将其扭紧。
现在你的支撑杆已经很坚固可以准备安装太阳能板了。
七、支撑杆上安装太阳能板配件装置和底座或支柱与太阳能板的相夹部位应当一致。
等支撑杆被安装到配件上以后，你就可以安装太阳能板了。
一共有两种夹子装置，外部的夹子装置(尾部)和安装在太阳能板之间的内部夹。
为了方便起见，建议你在把螺栓、垫圈及夹子拿上屋顶前，最好事先将其预穿、上锁、放入滑行插槽里。
将两个尾夹滑到支撑杆的尾部，然后安装太阳能板的尾部。
将太阳能板与架子摆放相一致，并用1/2”大小的套桶扳手或成套螺丝将其拧紧。
注意不要拧得太紧，最大力矩为20英尺最佳，以防损坏太阳能板的玻璃表面。
第一块板安全固定后，将太阳能板内部的两个夹子装置滑动到第一个板上。
这种设计可使太阳能板固定在一个地点，不用你亲自滑动和排列。
你只需重复上述程序直到所有的太阳能板都被安装到正确的支撑杆上。
安装最后一个板的时候，将尾夹装好，整个安装过程就此结束。
所有的太阳能板尾夹都是专利产品，它的突出部分用于标记太阳能板的标志。
因为这些公差都很小，所以我们划了一条硬模的边线以区分每个太阳能板架的正确硬模。
八、屋顶支撑杆的安装将支撑杆安装到附件底座上示的图表展示了配件的安装过程。
(以下为详细说明)。
配件的跨度和配件底座的跨度是一样的。
所有配件装置都应被安装在屋椽48"中心处，所有的屋椽都应当安全地用螺栓固定。
阿波罗配件有四种不同的高度，从3"到7-1/2"不等，这通常是用在Oatey橡胶防水板的(侧面底部)。
建议你使用标准的金属屋用防水板将4-1 /2 "大小的配件安装到合成木瓦的屋顶上。
6"和7-1/2"的配件用于平瓦质屋顶并用双精度型防水板将瓦片弯曲。
的一个特征为你可以清除屋顶墙纸的简易安装杆，然后再行安装。
配件安装完毕后，将支撑杆做好标记，按照第六页上的说明进行安装。
图1：安装在屋椽及罩上的底座。
图2：将装饰杆拧到底座里面并将防水板安装在它上面。
图3：为屋顶的遮盖物安装配件。
警告：在突出的柱子周围行走时要注意安全。
九、屋顶支柱快速安装指南快速安装体系包括一个机械铝底座钻孔指南，1”铝装饰杆，不锈钢硬件。
专利设计(专利号#6360491)在需要传统的屋顶防水板时可提供其太阳能板结构性配件。
此配件有两种尺寸：4-1/4” 425(用与传统的金属防水板)，另一个是3” 300，用于Oatey氯丁橡胶防水板。
此设计可使所有的防护螺栓，就能在支撑杆的下方直接安装螺栓。
此安装体系经过多次实验室检验再加上其综合性的钻孔指南，一定可以使你出色的完成安装任务。
十、瓦片的安装十一、组合工具箱介绍把“A”结合处插入沟槽然后安装“B”两个5/16”大的螺栓/垫圈到低支撑部位“C”。
用1/2”卡槽将其拧紧。
结合插口的设计主要用于在墙的突出部位的扩张，使支撑杆形成排列，不要将他们排得太紧。
屋顶支撑杆现在可作为一个实心杆被安装和使用。
结合膨胀特征：屋顶结合工具的设计是用于擎住排列的支撑杆。
他能使配件装置后面的铝产生热膨胀。
为了使用此特性，可以把所有部件结合起来，可以留一个3/16”的缝隙。
安装完支撑杆后，撤掉其中一个5/16”大小的螺栓。
现在，支撑杆的铝热膨胀会在结合处被吸收，而不是强压屋顶配件装置。
剩余的结合螺栓就会牢固地支撑住支撑杆了。
