180000吨/天D型滤池设计计算一、已知条件设计水量：Q=180000m3/d滤池规格：共有14格，每格28㎡，分2组，每组7格。
反冲洗流程：第一阶段：单独气冲，冲洗历时3～5 min，气洗强度23L/（m2·s）；第二阶段：气水同时反冲洗，历时8～10 min，气洗强度23L/（m2·s），水冲洗强度6L/（m2·s）；第三阶段：清水漂洗，冲洗历时3～5 min，冲洗强度6（L/m2·s）；反冲洗全过程中伴有表面扫洗，表面扫洗强度2.8 L/m2·s；冲洗时间共计t=15～20min，冲洗周期T=24h。
（取20min=1/3h）二、设计计算1、池体设计（1）、滤速：v=Q/（F×24）F——滤池总面积，14×28=392㎡v=180000/（392×24）=19.1m/h（2）、校核强制滤速v’v’=Nv/(N－1)=7×19.1/(7－1)=22.3m/h＜23m/h（3）、滤池高度的确定滤板下布水区高度H1=0.9m滤板高度H2=0.03 m滤网板（承托层）高度H3=0.07 m滤网板与注塑盖板之间高度H4=1.9 mV型槽与注塑盖板之间距离为H5=0.1 mV型槽高度为H6=0.635 mV型槽顶至滤池顶高度为H7=0.965 m则滤池总高H= H1 +H2+ H3+H4 +H5+ H6+ H7=0.9+0.03+0.07+1.9+0.1+0.635+0.965=4.6 m（4）、水封池的设计按照试验数据，DA863彗星式纤维滤料清洁滤层的水头损失取ΔH=0.4 m清正常过滤时，通过长柄滤头的水头损失ΔH≤0.22 m，取0.2 m。
忽略其他水头损失，则每次反冲洗后刚开始过滤的水头损失为：=0.4+0.2=0.6mΔH开始为保证滤池正常时滤池内的液面高出滤料层，水封井出水堰顶标高与滤料层相同。
堰底板与滤池底版标高相同，水封井出水堰总高= H1 +H2+ H3=0.9+0.1+0.8=1.8 m。
D型滤池与V型滤池的比较一、过滤方式的比较1.1、D型滤池的过滤工艺流程以上为D型滤池的工作工艺流程示意图，每单个（或对称单组）D 型滤池共有6个阀门，分别是：1为D型滤池进水阀、2为D型滤池初滤阀、3为D型滤池反冲洗进风阀、4为D型滤池反冲洗进水阀、5为D型滤池反冲洗排污阀、6为D型滤池出水阀。
以上6个阀门根据电气控制的要求来决定是否用电动阀门还是手动阀门。
1.2、V型滤池的过滤工艺流程型滤池在过滤工艺上多采用变水位过滤方式，V型滤池在过滤工艺上多采用恒水位过滤方式。
其主要原因时由于两者的滤料不同而导致的。
二、彗星式纤维滤料的净水理论和特点2.1、慧星式纤维滤料滤床在过滤时，比重较大的慧核起到了对纤维丝束的压密作用，同时，由于慧核尺寸较小，对过滤断面空隙率分布的均匀性影响不大，从而提高了滤床的截污能力。
2.2、反冲洗时，由于慧核和慧尾纤维丝的比重差，慧尾纤维随反冲洗水流而散开并摆动，产生较强的甩力，过滤材料之间的相互碰撞也加剧了纤维在水中所受到的机械作用力，过滤材料的不规则形状使过滤材料在反冲洗流的作用下产生旋转，强化了反冲洗时过滤材料受到的机械作用力，上述几种力的共同作用结果使附着在纤维表面的固体颗粒很容易脱落，从而提高了过滤材料的洗净度。
用水泵和鼓风机加水加气进行冲洗，同时利用原水进行滤层表面的横向扫洗。
2.3、彗星式纤维滤料构成的过滤层其空隙率沿滤层高度呈梯度分布，下部过滤材料压实程度高，空隙率相对较小，易于保证过滤精度，整个滤床空隙率由下至上逐渐增大，滤层空隙率的分布特性将有助于实现高速和高精度过滤。
2.4、由于彗星式纤维滤料的表层空隙率大，水头损失较小，水头损失主要集中在滤床的中部，整个滤床都发挥了作用，滤床的利用效率大大提高，从而使整个滤床的纳污量增大。
随着滤速的增高，滤床纳污量降低。
2.5、彗星式纤维滤料可以通过改变纤维类型增强过滤的可调节性，如空隙率，表面性质，滤床弹性等，因而可以用于不同水质原水的处理。
D型滤池成都碧水齐力市政工程有限公司二O１１年二月目录1D型滤池简介 ................................................................................................................. - 1 -1.1概述 ................................................................................................................... - 1 -1.2滤料 ................................................................................................................... - 1 -1.3特点 ................................................................................................................... - 3 -1.4D型滤池构造 ................................................................................................. - 3 -1.5内部配水布气系统 ........................................................................................ - 4 -1.6D型滤池的工作过程.................................................................................... - 6 -2D型滤池的应用............................................................................................................. - 8 -2.1D型滤池应用范围 ........................................................................................ - 8 -2.2D型滤池应用实例 ........................................................................................ - 8 -3D型滤池在成都污水处理工程中的应用............................................................... - 9 -3.1已建沙河污水处理厂的应用情况............................................................. - 9 -3.2正在建设的天回、龙潭、武侯、江安河污水处理厂的应用情况 - 11 -4D型滤池在宁波江东北区污水厂中水回用工程中的应用 ............................. - 12 -4.1工程概况 ........................................................................................................ - 12 -4.2中水处理工艺流程 ...................................................................................... - 13 -4.3工艺单元设计 ............................................................................................... - 13 -5小结 ................................................................................................................................. - 15 -6工程实例图片 ............................................................................................................... - 17 -D型滤池简介1D型滤池简介1.1概述D型滤池是由宁波德安公司与清华大学联合设计开发的一种快滤池。
污水处理厂D型滤池工程施工技术发布时间：2022-08-12T07:06:27.666Z 来源：《中国建设信息化》2022年第4月7期作者：成炜[导读] ：在改革开放后经济高速发展的时代背景下，也伴随着严重的环境污染问题成炜江门公用水务环境股份有限公司摘要：在改革开放后经济高速发展的时代背景下，也伴随着严重的环境污染问题。
其中，水环境污染的问题是环境污染中最为严重的问题之一，同时也影响到了人们的日常生产生活。
虽然流动的水环境本身就具备一定的自净能力，但是当时流动水环境中的污染物质含量远远超过了流动水环境自净能力的情况下，就需要通过污水处理厂的建设和应用才能够维持水环境的稳定性，始终平衡经济发展与生态环境之间的平衡关系。
D型滤池是污水处理厂建设过程中最具难度的一项工程项目，D型滤池本身就具备建设结构复杂的特征，同时，该滤池的墙体混凝土结构要求具备一定高度的条件下维持较薄的厚度，工程项目开展过程中各类型管道的预埋件以及内部设备复杂多样。
为了确保污水处理厂D型滤池的应用价值，必须要对D型滤池的施工技术以及施工工艺进行探讨，才能满足D型滤池在污水处理厂中的应用价值。
本文主要是分析了D型滤池的施工项目，并且就D型滤池的施工技术进行了探讨，希望能够为不断提升D型滤池的施工质量提供参考意见。
关键词：D型滤池；施工技术；污水处理当前，污水处理厂用来对污水进行过滤的设备主要包括了双阀滤池、虹吸滤池、D型滤池这三种类型。
其中，D型滤池是传统污水处理厂中V型滤池的升级产品，V型滤池的建设和应用不仅具备了传统V型滤池所具备的过滤优势，同时，还能够确保污水过滤的精度以及速度，使过滤后的污水更能够满足理想状态。
D型滤池在应用过程中具有占地面积较小且应用效率较高的优势，这对于寸土寸金的城市区域来说，相比于传统的V型滤池具备更高的使用价值。
因此，针对D型滤池的建设工艺进行探讨对于提升城市污水的处理效率具有重要意义。
一、工程概述该工程中的D型滤池施工是污水处理厂中的重难点项目。
D型滤池技术方案一、工艺设计原则（1）技术先进：选用最佳工艺流程和自控方案，选用性能最佳的设备，关键部件达到国际先进水平。
（2）安全可靠：保证设备连续24小时运转能力。
（3）经济：在保证质量、安全、可靠，并应充分考虑长期运行的经济性的前提下，尽可能地降低系统造价和产水成本，达到性能价格比最优。
（4）工艺设计与设备选型能够在生产运行过程中具有较大的灵活性和调节余地，能适应水质、水量、水温的变化，确保产水水质稳定。
二、滤池规模本项目滤池设计共8格，单格过滤面积24m2，总过滤面积为192 m2。
具体参数见下表：三、工艺概述D型滤池是一种在V型滤池结构基础上改进的并以彗星式纤维滤料为技术核心的高效滤池。
它采用彗星式纤维滤料、小阻力配水系统、气水反冲洗、可实现恒水位或变水位过滤方式。
D型滤池具备传统滤池的众多优点，同时运用了高效过滤技术，多方面性能优于传统滤池，是一种实用、新型、高效的滤池。
D型滤池具有以下特点：①过滤精度高：≥5um悬浮物去除率达到95%以上；②过滤速度快：15m/h—23m/h；③纳污量大：15kg/m3～35kg/m3；④反洗耗水率低：反冲洗耗水量小于周期滤水量的0.5%～1%；⑤剩余积泥率：＜2%；⑥运行费用低：由于滤床结构及滤料自身特点，絮凝剂投加量是常规技术的1/2～1/3，周期产水量的提高，吨水运行费用也随之减少；⑦占地面积小：制取相同的水量，占地面积为普通过滤技术的1/3以下。
四、主要工艺设计参数1、本工程设D型滤池1座，设计规模5.0万m/d。
2、滤料：滤料的寿命不小于10年；滤料在使用过程中应采取有效措施，保证滤池能正常运行。
3、设计滤速：正常滤速14.1m/h,强制滤速16.1m/h。
4、采用变水位的过滤方式。
5、滤池反冲洗分3个阶段，各阶段参数如下：单独气洗：历时3~4min，气洗强度28~32L/m·s；气水同时反冲洗：历时8~10min，气洗强度28~32L/m·s，水洗强度6L/m·s；清水漂洗：冲洗历时3~4min，冲洗强度6L/m·s，反冲洗全过程伴有表面扫洗，表面扫洗强度2.8L/m·s。

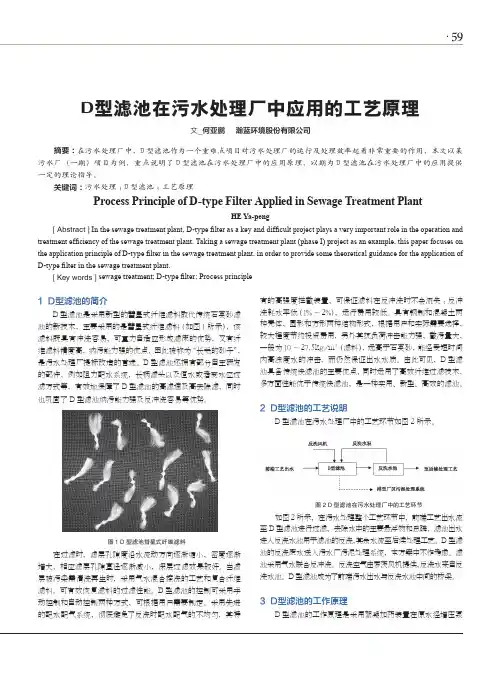

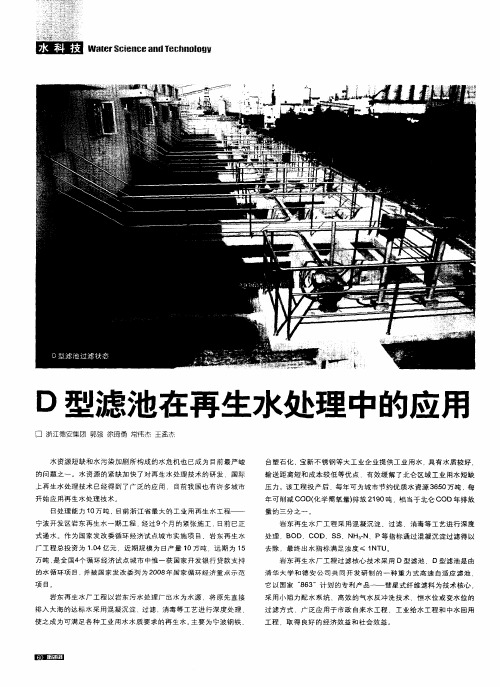

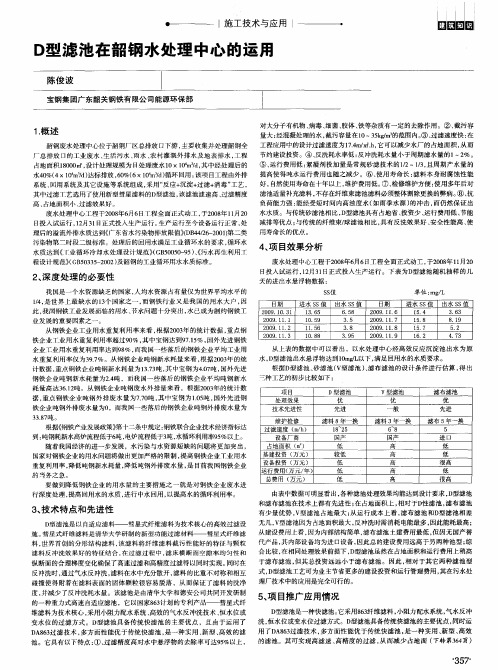

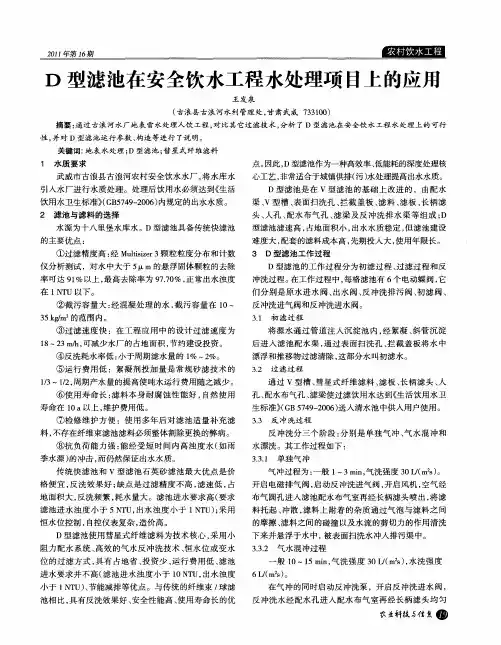

·59D型滤池在污水处理厂中应用的工艺原理文_何亚鹏 瀚蓝环境股份有限公司摘要：在污水处理厂中，D 型滤池作为一个重难点项目对污水处理厂的运行及处理效率起着非常重要的作用，本文以某污水厂（一期）项目为例，重点说明了D 型滤池在污水处理厂中的应用原理，以期为D 型滤池在污水处理厂中的应用提供一定的理论指导。
关键词：污水处理；D 型滤池；工艺原理Process Principle of D-type Filter Applied in Sewage Treatment PlantHE Ya-peng[ Abstract ] In the sewage treatment plant, D-type filter as a key and difficult project plays a very important role in the operation and treatment efficiency of the sewage treatment plant. Taking a sewage treatment plant (phase I) project as an example, this paper focuses on the application principle of D-type filter in the sewage treatment plant, in order to provide some theoretical guidance for the application of D-type filter in the sewage treatment plant.[ Key words ] sewage treatment; D-type filter; Process principle1 D型滤池的简介D 型滤池是采用新型的彗星式纤维滤料取代传统石英砂滤池的新技术，主要采用的是彗星式纤维滤料（如图1所示），该滤料既具有冲洗容易，可重力自适应形成滤床的优势，又有纤维滤料精度高，纳污能力强的优点，因此被称为“长毛的砂子”，是污水处理厂提标改造的首选。
目录
单位工程名称：D型滤池分部工程名称：设备安装
单位工程名称：D型滤池分部工程名称：管道安装（1）
单位工程名称：D型滤池分部工程名称：管道安装（2）
单位工程名称：D型滤池分部工程名称：管道安装（3）
分部工程质量评定表
单位工程名称：D型滤池分部工程名称：电器设备
D型滤池建筑电气分部工程质量验收记录
建设电气分部工程感观质量检查验收记录
D型滤池检验批划分报验记录
管道闭水实验记录
管道工程压力试验记录
D型滤池管材安装报验申请表
管道接口工序质量评定表
单位工程：呈贡县污水处理厂深度处理及配套管网扩建工程（D型滤池）部位名称：（D型滤池）管网安装工序名称：管道安装
表C6-22通球试验记录表
编号
表E.0.2 管道闭气检验记录表。
D型滤池在成都沙河污水处理厂深度处理中的应用
一、工程概况
成都沙河污水处理厂是成都市中心城水环境综合治理的一个重要组成部分。
该工程的源水是成都市生活污水，二级处理工艺采用的是A2/O法，深度处理采用的是DA863过滤技术——D型滤池。
工程规模：处理水量为100000m3/d，总变化系数KZ=1.3；
深度处理的进水即为二级处理出水，悬浮物SS≤50mg/L；
过滤出水经消毒后排入沙河，出水悬浮物SS≤10mg/L。
二、处理工艺流程
深度处理采用的是DA863过滤技术——D型滤池。
二沉池出水自流后直接进入D型滤池进行过滤，滤池出水经紫外线消毒后排入沙河。
三、处理构筑物及主要设计参数
3.1过滤：过滤采用的是DA863过滤技术——D型滤池。
滤池共两组，每组滤池分为4格，每格面积28m2。
滤料为彗星式（自适应）纤维滤料，滤料散装填装高度0.8m。
设计滤池采用气水联合反冲洗，过滤速度V=2
4.2m/h，强制滤速V强=27.6m/h。
反冲洗周期8h～24h，每次反冲洗15～20min。
水、气反冲洗强度分别为Q水=6L/s·m2、Q气=20L/s·m2；气水同时反冲洗强度Q气+Q水=20+6L/s·m2；表面扫洗水强度Q表=2.8L/s·m2。
3.2反冲洗设备
3.2.1反洗风机：单台风量20m3/min，升压50kpa，轴功率2
4.91kw，配有进出口消声器、压力表、安全阀、止回阀及挠性接头，选用3台，2用1备。
3.2.2反洗水泵：单台水泵流量350m3/h，扬程11.5m，功率18.5KW，效率³77%，噪声£79dB(A)，防护等级IP44，绝缘等级B，选用3台，2用1备。
3.2.3反洗设备房：平面尺寸18m×10m。
3.3消毒：消毒区渠道分二道，钢筋混凝土结构，平面尺寸为L×B=9.0m×5.5m，渠深为1.55米，
有效水深为0.712米，渠内设有紫外线消毒设备一套，分两组，总功率为72kw，紫外线装置后渠道设置有水位控制阀门，保证消毒渠水位恒定，紫外线消毒装置连续工作。
四、自控
每个滤池的控制系统采用可编程控制装置Premium PLC与中控室Premium PLC和触摸屏组成的控制系统实现对D型滤池系统的进行操作监控，D型滤池系统PLC将作为全厂水控制系统控制网络上（以太网）的一个站点，通过PLC以太网的通讯接口接入全厂控制系统控制网络，运行人员对任何一个滤池的控制系统、水处理中控室以及总控室都能对其被控对象（滤池）进行操作、监控，包括启、停控制，设备状态和主要工艺参数监控，设备的手动/自动切换（在就地电控箱上完成）。
工艺设备的联锁保护将由电气硬件接线和PLC软件完成。
五、D型滤池
D型滤池是由德安公司自主设计的一种快滤池。
它采用863纤维滤料，小阻力配水系统，气水反冲洗，恒水位或变水位过滤方式。
D型滤池具备传统快滤池的主要优点，同时运用了DA863过滤技术，多方面性能优于传统快滤池，是一种实用、新型、高效的滤池。
5.1彗星式（自适应）纤维滤料
彗星式（自适应）纤维滤料是一种新型的过滤材料，是一种不对称构形过滤材料，一端为松散的纤维丝束，称“彗尾”,另一端为比重较大的实心体，称“彗核”，彗尾纤维丝束固定于彗核内，整体呈彗星状[1]。
彗星式纤维滤料的不对称结构使得其兼有颗粒滤料和纤维滤料的特点[2]。
由该滤料形成的滤床空隙率分布接近理想滤料的结构。
在该滤床的横断面（水平）上空隙率分布均匀，确保了过滤时水流通道大小一致性，其直接效果是截污量均匀，水流短路现象得以避免。
在该滤床的纵断面（垂直）空隙率分布由上至下逐渐减少，空隙率沿滤床纵断面呈上大下小的梯度分布，该结构十分有利于水中固体悬浮物的有效分离，即滤床上部脱附的颗粒很容易在下部窄通道的滤床中被捕获而截留。
过滤时，比重较大的彗核对纤维丝束起到压密作用，同时由于彗核尺寸较小，对过滤断面空隙分布的均匀性影响不大，从而提高了滤床的截污能力。
反冲洗时，由于彗核和彗尾纤维丝束的比重差，彗尾纤维随反冲洗水流而散开并摆动，产生较强的甩曳力，滤料之间的相互碰撞也加剧了纤维在水中所受到的机械作用力，滤料的不规则形状使滤料在反冲洗水流作用下产生旋转，强化了反冲时滤料受到的作用力，上述几种力的共同作用使附着在纤维表面的固体颗粒很容易脱落，从而提高了滤料的洗净度。
5.2特点
5.2.1采用彗星式纤维滤料，可实现高滤速、高精度的过滤，从而减少占地面积，提高出水质量；
5.2.2 D型滤池的控制可采用手动控制和自动控制两种方式，可根据用户需要制定，灵活、先进；
5.2.3特有的拦截技术，可保证滤料在反冲洗时不会流失；
5.2.4反冲洗耗水率低（≤2%滤水量），运行费用省；
5.2.5具有钢板和混凝土两种结构型式，根据用户和实际需要选择，最大程度地节约投资费用；
5.2.6抗冲击性能强。
5.3构造简图
D型滤池在工艺设计上分为配水（含进水和出水）系统、气水反冲洗系统。
滤池主体结构（包括池体、池内分区隔墙、梁柱、V型槽、出水槽）为现浇钢筋混凝土结构。
5—V型槽进水侧孔；6—V型槽；7—表面扫洗孔；8—滤料拦截板；9—DA863纤维滤料；10—滤网板；11—滤板；12—长柄滤头；13—底部空间；14—布气圆孔；15—配水方孔；16—排污槽；17—气水分配渠；18—水封池；19—出水堰；20—清水渠；21—清水阀；22—排水阀；23—初滤水阀；24—冲洗水阀；25—冲洗气阀；26—废气阀
图 D型滤池构造简图
5.4内部配水布气系统
1、盖板（8）：防止滤料在反冲洗时进入排水槽而流失。
盖板的材质为PP，安装时与盖板支撑通过不锈钢螺栓连接。
安装严密并有足够的刚性，保证在反冲洗时不会产生2mm 以上的间隙。
