真空镀膜基础技术介绍

塑料真空镀膜的相关概述介绍一、工艺流程塑料真空镀膜的常用工艺流程包括：基材表面处理、真空蒸发、离子镀膜、清洗与包装。

基材表面处理是首要步骤，其目的是清除塑料表面的污染物以提高镀膜质量。

真空蒸发是将要镀的材料加热至昇华状态，蒸发后附着在塑料表面形成镀层。

离子镀膜是在真空环境中通过离子束轰击镀层，使其更加致密、附着力更强。

最后进行清洗与包装，确保产品的质量和外观。

二、技术原理1.蒸发：将要镀的材料加热至昇华状态，使其转化为蒸汽形式，然后通过真空环境将蒸汽输送到塑料表面，形成附着在塑料表面的镀层。

2.离子镀膜：离子镀膜是在真空环境中，通过引入离子束轰击镀层，使其重排结构，提高附着力和密着度。

离子束轰击还能改善镀层中的应力和控制其颗粒大小。

3.基材表面处理：基材表面处理是清除表面的污染物、氧化物、油脂等，以便提高镀层的附着力。

常用的表面处理方法包括久置灰、化学清洗、离子轰击等。

三、应用领域1.电子产品：塑料真空镀膜能够使电子产品的外观更加美观，并提高耐磨性和耐化学性，例如镀膜后的手机外壳、鼠标等。

2.汽车行业：塑料真空镀膜能够提高汽车零部件的防腐、阻隔性和耐磨性，例如车内装饰品、外观件等。

同时还能提升汽车外观的质感。

3.包装行业：塑料真空镀膜可以提高包装材料的阻氧、阻湿、阻光性能，适用于食品、医药等行业的包装材料，延长产品保质期。

4.家用电器：塑料真空镀膜技术可以为家用电器增添高端质感，提高产品外观的吸引力和市场竞争力。

5.其他领域：塑料真空镀膜技术还可以应用于玩具、眼镜、手表、珠宝等各个领域，为其增加附加值和市场竞争力。

总结：塑料真空镀膜技术是一种常用的塑料表面处理技术，通过工艺流程包括基材表面处理、真空蒸发、离子镀膜、清洗与包装等步骤来实现。

该技术的原理主要包括蒸发、离子镀膜和基材表面处理。

塑料真空镀膜广泛应用于电子产品、汽车行业、包装行业、家用电器等各个领域，提高产品的外观和性能，增加市场竞争力。

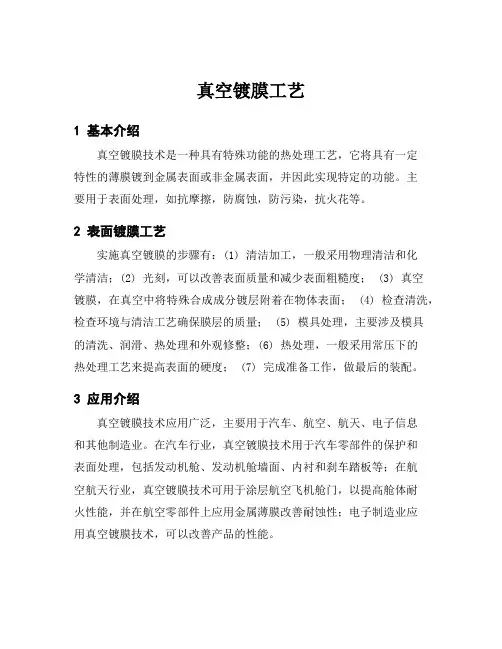

真空镀膜工艺
1 基本介绍
真空镀膜技术是一种具有特殊功能的热处理工艺，它将具有一定
特性的薄膜镀到金属表面或非金属表面，并因此实现特定的功能。

主
要用于表面处理，如抗摩擦，防腐蚀，防污染，抗火花等。

2 表面镀膜工艺
实施真空镀膜的步骤有：(1) 清洁加工，一般采用物理清洁和化
学清洁；(2) 光刻，可以改善表面质量和减少表面粗糙度； (3) 真空
镀膜，在真空中将特殊合成成分镀层附着在物体表面； (4) 检查清洗，检查环境与清洁工艺确保膜层的质量； (5) 模具处理，主要涉及模具
的清洗、润滑、热处理和外观修整；(6) 热处理，一般采用常压下的
热处理工艺来提高表面的硬度； (7) 完成准备工作，做最后的装配。

3 应用介绍
真空镀膜技术应用广泛，主要用于汽车、航空、航天、电子信息
和其他制造业。

在汽车行业，真空镀膜技术用于汽车零部件的保护和
表面处理，包括发动机舱、发动机舱墙面、内衬和刹车踏板等；在航
空航天行业，真空镀膜技术可用于涂层航空飞机舱门，以提高舱体耐
火性能，并在航空零部件上应用金属薄膜改善耐蚀性；电子制造业应
用真空镀膜技术，可以改善产品的性能。

4 特点
真空镀膜有良好的表面突出和功能方面的性能，如抗摩擦性、热传导性、抗腐蚀性等，同时对精密零件表面和粉末冶金表面保护作用显著。

有利于确保机械零件的性能，改善生产环境，提高工艺品质，降低生产成本。

5 结论
真空镀膜技术是表面处理的一种非常重要的技术，其膜层特性有助于提高表面的耐磨性、表面的抗腐蚀性和耐火性，对于改善机械零件的性能有着关键作用，广泛应用于各种行业。

真空镀膜技术一、概述真空镀膜技术是一种利用真空条件下的物理或化学反应，将金属或非金属材料沉积在基材表面形成一层薄膜的技术。

该技术具有广泛的应用领域，包括光学、电子、医疗、环保等。

二、原理真空镀膜技术利用真空条件下的物理或化学反应，将金属或非金属材料沉积在基材表面形成一层薄膜。

其主要原理包括：1. 离子镀膜：利用离子轰击基材表面使其表面活性增强，然后通过离子束轰击目标材料产生离子和原子，最终在基材表面形成一层薄膜。

2. 蒸发镀膜：将目标材料加热至其沸点以上，在真空环境中使其升华并沉积在基材表面形成一层薄膜。

3. 磁控溅射镀膜：利用高能量离子轰击靶材产生靶材原子，并通过磁场控制靶材原子沉积在基材表面形成一层薄膜。

三、设备真空镀膜技术需要使用专门的设备，主要包括：1. 真空镀膜机：包括离子镀膜机、蒸发镀膜机和磁控溅射镀膜机等。

2. 真空泵：用于将反应室内的气体抽出，使其达到真空状态。

3. 控制系统：用于控制反应室内的温度、压力、离子束能量等参数。

四、应用真空镀膜技术具有广泛的应用领域，包括：1. 光学：利用金属或非金属材料在基材表面形成一层反射或透过特定波长光线的薄膜，制作光学器件如反射镜、滤光片等。

2. 电子：利用金属或非金属材料在基材表面形成一层导电或绝缘的薄膜，制作电子元器件如晶体管、集成电路等。

3. 医疗：利用金属或非金属材料在基材表面形成一层生物相容性好的涂层，制作医疗器械如人工关节、心脏起搏器等。

4. 环保：利用金属或非金属材料在基材表面形成一层具有催化作用的薄膜，制作环保设备如汽车尾气净化器、工业废气处理设备等。

五、优势真空镀膜技术具有以下优势：1. 薄膜厚度可控：通过控制反应条件和时间，可以精确控制薄膜的厚度。

2. 薄膜质量高：在真空环境中进行反应，可以避免杂质和气体的污染，从而保证薄膜质量高。

3. 应用广泛：真空镀膜技术可以应用于多种材料和领域，具有广泛的应用前景。

六、挑战真空镀膜技术面临以下挑战：1. 成本高：真空镀膜设备和耗材成本较高，限制了其在大规模生产中的应用。

PVD真空镀膜简介PVD真空镀膜（Physical Vapor Deposition）是一种通过高真空条件下，将固态材料蒸发、溅射或离子束照射等方式沉积到基材表面形成功能薄膜的工艺技术。

PVD镀膜技术具有优异的性能和广泛的应用领域，被广泛应用于光学薄膜、装饰薄膜、耐磨薄膜、防腐蚀薄膜和导电薄膜等领域。

PVD真空镀膜技术主要分为蒸发镀膜、溅射镀膜和离子束沉积等几种方式。

蒸发镀膜是将固态材料加热到一定温度，使其蒸发成气体，然后沉积在基材表面形成薄膜。

溅射镀膜是将固态目标材料置于高真空室中，利用离子束轰击目标表面，使其材料释放出来，并沉积在基材上。

离子束沉积则是利用离子束轰击固态材料，产生的离子和中性粒子在基材上形成薄膜。

PVD镀膜技术具有许多重要优势。

首先，PVD薄膜具有极高的附着力，因为在真空环境下，薄膜材料可以直接与基材表面发生物理化学反应，形成致密的结构。

其次，PVD技术可以在低温下进行，减少了对基材的热损伤，特别适用于易受热的塑料和有机材料。

此外，PVD薄膜具有良好的化学稳定性、机械硬度和耐磨性，能够有效提高基材的耐腐蚀性、硬度和耐磨性。

另外，PVD镀膜技术还可以控制膜层的成分和结构，可以产生金属薄膜、合金薄膜、氮化物薄膜、硼化物薄膜等多种高性能薄膜。

PVD真空镀膜技术在许多领域中得到广泛应用。

在光学领域，它可以用于制备高反射膜、透明导电膜、滤光膜等。

在电子领域，PVD技术可以制备导电薄膜用于集成电路、光伏电池和显示器件等。

在汽车和航空航天领域，PVD薄膜可以用于制备具有高耐磨性和耐腐蚀性的装饰膜。

在工具领域，PVD技术可以制备高硬度、高耐磨的刀具涂层和模具涂层等。

在材料领域，PVD薄膜可以制备各种功能性薄膜，如防刮伤膜、防指纹膜、防眩光膜等。

然而，PVD镀膜技术也存在一些问题。

首先，设备和工艺的成本相对较高，需要投入较大的资金和技术支持。

其次，PVD薄膜的厚度较薄，通常在几纳米到几十微米之间，因此只能应用于薄层镀膜。

真空镀膜技术深圳微普真空系统集成有限公司真空“真空”这一术语译自拉丁文Vacuo，其意义是虚无。

其实真空应理解为气体较稀薄的空间。

在指定的空间内，低于一个大气压力的气体状态统称为真空。

真空状态下气体稀薄程度称为真压力的气体状态统称为真空真空状态下气体稀薄程度称为真空度，通常用压力值表示。

真空技术是基本实验技术之自从真空技术是基本实验技术之一。

自从1643年托里拆利做了著名的有关大气压力实验，发现了真空现象以后，真空技术迅速发展。

现在，真空技术已经成为一门独立的前言学科。

它的基本内容包括：真空物理、真空的获得、真空的测量和检漏、真空系统的设计和计算等。

随着表面科学、空间科学高能粒子加速器、微电子学、薄膜技术、冶金工业以及材料学等尖端科技的发展，真空技术在近代尖端科学技术中的地位越来越重要。

真度单位真空量度单位1标准大气压=760mmHg=760(Torr) 1标准大气压=1.013x105Pa1Torr1333Pa1Torr=133.3Pa真空区域的划分目前尚无统一规定，常见的划分为：35−−粗真空低真空)10760(1010Torr pa )1010(1010313Torr pa −−−−高真空)1010(10108361Torr pa −−−−−−超高真空极高真空)1010(1010128106Torr pa −−−−−−)10(101210Torr pa −−<<真空获得—真空泵1654年，德国物理学家葛利克发明了抽气泵，做了著名的马德堡半球试验。

的马德堡半球试验原理：当泵工作后，形成压差，p1>p2，实现了抽气。

真空泵的分类气体传输泵:是一种能将气体不断地吸入并排出泵外以达到抽气目的的真空泵，例如旋片机械泵、油扩散泵、涡轮分子泵。

气体捕集泵:是一种使气体分子短期或永久吸附、凝结在泵内表面的真空泵，例如分子筛结在泵内表面的真空泵例如分子筛吸附泵、鈦升华泵、溅射离子泵、低温泵和吸气剂泵。

真空镀膜（PVD 技术）1. 真空涂层技术的发展真空涂层技术起步时间不长，国际上在上世纪六十年代才出现将CVD（化学气相沉积）技术应用于硬质合金刀具上。

由于该技术需在高温下进行（工艺温度高于1000ºC），涂层种类单一，局限性很大，起初并未得到推广。

到了上世纪七十年代末，开始出现PVD（物理气相沉积）技术，之后在短短的二、三十年间PVD 涂层技术得到迅猛发展，究其原因：（1）其在真空密封的腔体内成膜，几乎无任何环境污染问题，有利于环保；（2）其能得到光亮、华贵的表面，在颜色上，成熟的有七彩色、银色、透明色、金黄色、黑色、以及由金黄色到黑色之间的任何一种颜色，能够满足装饰性的各种需要；（3）可以轻松得到其他方法难以获得的高硬度、高耐磨性的陶瓷涂层、复合涂层，应用在工装、模具上面，可以使寿命成倍提高，较好地实现了低成本、高收益的效果；（4）此外，PVD 涂层技术具有低温、高能两个特点，几乎可以在任何基材上成膜，因此，应用范围十分广阔，其发展神速也就不足为奇。

真空涂层技术发展到了今天还出现了PCVD（物理化学气相沉积）、MT-CVD （中温化学气相沉积）等新技术，各种涂层设备、各种涂层工艺层出不穷。

目前较为成熟的PVD 方法主要有多弧镀与磁控溅射镀两种方式。

多弧镀设备结构简单，容易操作。

多弧镀的不足之处是，在用传统的DC 电源做低温涂层条件下，当涂层厚度达到0.3 um 时，沉积率与反射率接近，成膜变得非常困难。

而且，薄膜表面开始变朦。

多弧镀另一个不足之处是，由于金属是熔后蒸发，因此沉积颗粒较大，致密度低，耐磨性比磁控溅射法成膜差。

可见，多弧镀膜与磁控溅射法镀膜各有优劣，为了尽可能地发挥它们各自的优越性，实现互补，将多弧技术与磁控技术合而为一的涂层机应运而生。

在工艺上出现了多弧镀打底，然后利用磁控溅射法增厚涂层，最后再利用多弧镀达到最终稳定的表面涂层颜色的新方法。

2. 技术原理PVD (Physical Vapor Deposition) 即物理气相沉积，分为：真空蒸发镀膜、真空溅射镀膜和真空离子镀膜。

真空镀膜工艺介绍真空镀膜是一种利用真空条件下进行表面薄膜沉积的工艺方法。

通过将材料加热到蒸发温度并使气体或金属源蒸发，然后使蒸发物质沉积在基材表面上，形成薄膜。

真空镀膜技术广泛应用于光学、电子、航空航天、建筑和装饰等领域。

真空镀膜工艺大致分为四个主要步骤。

首先是蒸发源制备，该步骤包括选择适当的材料作为蒸发源，通常为金属或化合物。

然后，将蒸发源放置在真空室中的加热系统中，加热到材料的蒸发温度。

蒸发温度取决于材料的熔点和所要制备的薄膜的特性。

第二步是真空系统的准备，通常需要将真空室抽真空以减少残留气体的影响。

真空级别通常达到10^-3或更高，以确保在蒸发过程中气体分子对薄膜形成的影响最小化。

真空系统还应具备稳定的真空度和泄漏度，以确保蒸发过程的可重复性和稳定性。

接下来是薄膜沉积过程，通常有三种主要的薄膜沉积技术：蒸发沉积、溅射沉积和反应蒸发沉积。

在蒸发沉积中，蒸发源加热到蒸发温度时，蒸发的材料由于热蒸汽的运动而扩散到基材表面，形成均匀的薄膜。

溅射沉积是将高速离子束或电子束轰击材料表面，将材料溅射到基材表面上，形成薄膜。

反应蒸发沉积是通过在蒸发源和基材之间引入可反应的气体，使其与蒸发物质反应生成薄膜。

最后是工艺的监控和控制。

在薄膜沉积过程中，应对薄膜的厚度、成分和结构进行监控和控制。

常用的技术包括薄膜厚度测量、光学薄膜监控和电子束控制。

这些技术可以保证薄膜具有所需的光学、电学和机械性能。

真空镀膜工艺有许多优点。

首先，真空条件下薄膜的成分和结构可以得到精确控制，可实现针对不同应用的需求。

其次，真空镀膜过程不会产生污染和氧化，可以得到高质量的薄膜。

此外，真空镀膜具有高效、节能的特点，是一种相对环保的表面处理技术。

总而言之，真空镀膜是一种应用广泛的表面处理技术，可以用于制备具有各种功能的薄膜。

通过合理选择材料、优化工艺参数和精确的监控，可以获得具有高质量、可重复性和稳定性的薄膜，满足不同领域的需求。

真空镀膜技术基础1.采用什么镀膜机？光学镀膜机多是基于PVD，即物理气相沉积的镀膜机。

国产机以南光和北仪为代表，进口机以德国的莱宝机，美国的Vecco机和日本的光驰机、昭和机为代表。

2.采用什么样的膜料气汽化方式？对于物理气相沉积型真空镀膜机，有三种汽化方式：热蒸发，溅射，离子镀。

目前国内在光学真空镀膜方面多采用热蒸发的方式。

溅射技术以磁控溅射为代表，溅射和离子镀的方式在大批量生产的表面处理、太阳能电池板生产中应用较多。

热蒸发又分为四种方式：电阻加热，电子束加热，电磁感应加热和激光束加热。

四种方式各有特点和优势，电磁感应加热适合大规模连续型设备，并且只能镀金属膜料；激光束加热方式目前尚不成熟；电阻加热方式使用最早，但不适合高熔点膜料，自动化程度低，适合镀制金属膜和膜层较少的膜系；电子束加热方式使用电子枪产生电子束通过聚焦集中于膜料上进行加热，该方法应用最广，自动化程度高，技术成熟。

3.如何精确控制膜层厚度？膜层厚度的控制方法有：目视法、光电极值法，石英晶振法和全光谱在线控制法等。

目视法最早应用，适合于膜层较少的可见光波段的膜系，人为误差较大；全光谱在线控制法适合宽波段膜系的镀制，可以实时反馈及时修正误差，但目前上不普及；光电极值法适合镀制单点要求的膜系，自动化程度不高；石英晶振法自动化程度最高，应用最为普及，他采用石英晶体的振动频率和质量的相关性来测定膜层的质量，从而根据密度换算成物理厚度。

采用石英晶振法控制膜层厚度，和电子束加热的方式相配合，可以实现镀制过程的高度自动化，确保工艺的重复性。

采用美国生产的360石英晶体控制仪，石英晶体探头表面镀金，其振动信号转换成电信号后，经后续电路处理，输入360石英晶体控制仪，实时输出结果，并反馈调节电子束能量，形成闭环控制，确保膜厚控制的精度。

4.如何加强曲面镀膜均匀性？理论上，当蒸发源为点源时，被镀件和蒸发源距离一样时满足均匀性，即蒸发源位于球心，被镀件位于同一球面；当蒸发源为面源时，符合余弦分布，既蒸发源和被镀件位于同一球面。

真空镀膜机详细镀膜方法真空镀膜技术是一种应用广泛的表面加工技术，可以为各种材料表面提供不同颜色、不同功能的涂层。

如何进行真空镀膜，是一个需要掌握的基本技术。

本文将详细介绍真空镀膜的方法及其优缺点。

一、真空镀膜的基本原理真空镀膜技术是一种在真空环境下对材料表面进行涂层加工的技术。

通过真空系统将膜材料蒸发，沉积在基材表面，形成涂层。

在镀膜过程中需要注意的是：不同材料的膜材料，在蒸发、沉积的过程中有不同的温度和气压要求；基材表面也需要钝化处理，以保证表面涂层的附着性。

二、真空镀膜的优缺点优点：（1）沉积速度快，可制备厚度、均匀度好的涂层。

（2）具有高质量、高透明度、高硬度、高耐磨性及耐高温等特点。

（3）涂层成分稳定，能耐受环境变化，具有长时间稳定性。

缺点：（1）设备及材料投入成本高，要求专业技术人员操作。

（2）镀膜工艺步骤复杂，环境控制要求高。

（3）镀膜过程中会有一定的污染，对真空系统要求高。

三、真空镀膜的具体过程真空镀膜的过程通常包括五个步骤：1. 清洗和钝化处理在进行真空镀膜之前，需要对基材表面进行钝化处理，以提高涂层附着性。

清洗方法需要根据基材的情况和涂层的要求来确定。

通常会采取化学清洗、氧化清洗和机械打磨等方法，以使表面清洁、光滑。

2. 蒸发材料的制备膜材料的蒸发过程需要保证蒸发速度、蒸发量及蒸发均匀度。

膜材料通常选用纯度高、化学稳定的材料，如金属或半导体材料。

制备膜材料的方法也因材料而异，如金属材料可采用电功率热源加热蒸发、电子束蒸发、离子束蒸发等方法，而半导体材料可采用溅射等方法。

3. 准备真空环境真空镀膜需要在高真空环境下进行。

可以使用單純管和机械泵联合的方式轻松地在低真空状态下达到高真空状态。

具体环境控制要求根据不同的蒸发材料有所不同。

4. 蒸发沉积蒸发沉积是最核心的步骤，也是关键的涂层制备过程。

在蒸发材料制备完成后，通过真空系统控制蒸发材料温度和气压，将蒸发材料蒸发并沉积在基材表面。

真空镀膜（PVD）工艺知识介绍简介真空镀膜（Physical Vapor Deposition，简称PVD）是一种常用于表面修饰和功能改善的工艺。

通过在真空环境中蒸发或溅射物质来形成薄膜，将薄膜沉积在基材上，以改变基材的性质和外观。

本文将介绍PVD工艺的原理、应用和优势。

PVD工艺原理在PVD工艺中，基材和目标材料被放置在真空环境中。

通过热蒸发或物理溅射的方式，目标材料从固态转化为气态。

这些气体分子会沉积在基材上，形成一层薄膜。

PVD工艺常用的方法有热蒸发和物理溅射。

热蒸发是将目标材料加热至其沸点以上，使其转化为气态，然后沉积在基材上。

而物理溅射则是通过向目标材料表面轰击高能粒子，将其击打下来沉积在基材上。

PVD工艺的应用PVD工艺在多个领域得到了广泛应用。

装饰性涂层PVD工艺可以制备具有不同颜色、质感和光泽度的涂层，用于装饰各种产品，如钟表、珠宝、手袋、饰品等。

常见的装饰性涂层有黄金色、玫瑰金色、银色和黑色等。

防腐蚀涂层PVD工艺可以形成陶瓷涂层、金属涂层或复合涂层，这些涂层具有良好的耐腐蚀性能，可保护基材免受化学腐蚀、氧化和磨损的影响。

这些涂层常用于汽车、航空航天、电子产品等领域。

功能性涂层PVD工艺还可以制备具有特殊功能的涂层，如光学涂层、导电涂层和磁性涂层。

光学涂层可用于改善光学性能，导电涂层可用于制作导电膜，磁性涂层可用于制造磁性材料。

PVD工艺的优势相比其他表面处理工艺，PVD工艺具有以下几个优势：高质量涂层PVD工艺可以制备高质量的涂层，具有高硬度、低摩擦系数、耐磨损和耐腐蚀等特性。

这些特性使得PVD涂层在各种应用中表现出色。

环保节能PVD工艺不需要使用有机溶剂和其他有害化学物质，对环境友好。

同时，PVD 涂层具有较高的附着力和耐用性，可延长基材的使用寿命，减少资源消耗。

精密控制PVD工艺可以实现对涂层厚度、成分和结构的精确控制。

通过调整工艺参数，可以得到所需的涂层特性，以满足不同应用的需求。
