真空镀膜技术及应用

真空镀膜技术一、概述真空镀膜技术是一种利用真空条件下的物理或化学反应，将金属或非金属材料沉积在基材表面形成一层薄膜的技术。

该技术具有广泛的应用领域，包括光学、电子、医疗、环保等。

二、原理真空镀膜技术利用真空条件下的物理或化学反应，将金属或非金属材料沉积在基材表面形成一层薄膜。

其主要原理包括：1. 离子镀膜：利用离子轰击基材表面使其表面活性增强，然后通过离子束轰击目标材料产生离子和原子，最终在基材表面形成一层薄膜。

2. 蒸发镀膜：将目标材料加热至其沸点以上，在真空环境中使其升华并沉积在基材表面形成一层薄膜。

3. 磁控溅射镀膜：利用高能量离子轰击靶材产生靶材原子，并通过磁场控制靶材原子沉积在基材表面形成一层薄膜。

三、设备真空镀膜技术需要使用专门的设备，主要包括：1. 真空镀膜机：包括离子镀膜机、蒸发镀膜机和磁控溅射镀膜机等。

2. 真空泵：用于将反应室内的气体抽出，使其达到真空状态。

3. 控制系统：用于控制反应室内的温度、压力、离子束能量等参数。

四、应用真空镀膜技术具有广泛的应用领域，包括：1. 光学：利用金属或非金属材料在基材表面形成一层反射或透过特定波长光线的薄膜，制作光学器件如反射镜、滤光片等。

2. 电子：利用金属或非金属材料在基材表面形成一层导电或绝缘的薄膜，制作电子元器件如晶体管、集成电路等。

3. 医疗：利用金属或非金属材料在基材表面形成一层生物相容性好的涂层，制作医疗器械如人工关节、心脏起搏器等。

4. 环保：利用金属或非金属材料在基材表面形成一层具有催化作用的薄膜，制作环保设备如汽车尾气净化器、工业废气处理设备等。

五、优势真空镀膜技术具有以下优势：1. 薄膜厚度可控：通过控制反应条件和时间，可以精确控制薄膜的厚度。

2. 薄膜质量高：在真空环境中进行反应，可以避免杂质和气体的污染，从而保证薄膜质量高。

3. 应用广泛：真空镀膜技术可以应用于多种材料和领域，具有广泛的应用前景。

六、挑战真空镀膜技术面临以下挑战：1. 成本高：真空镀膜设备和耗材成本较高，限制了其在大规模生产中的应用。

真空镀膜技术真空镀膜技术是一种先进的表面处理技术，它可以在各种材料表面上形成一层薄膜，从而改变其物理、化学和光学性质。

这种技术已经广泛应用于电子、光学、航空航天、汽车、医疗和建筑等领域，成为现代工业中不可或缺的一部分。

真空镀膜技术的原理是利用真空环境下的物理和化学反应，将金属、合金、陶瓷、聚合物等材料蒸发或溅射到基材表面上，形成一层薄膜。

这种薄膜可以具有不同的功能，如增强材料的硬度、耐磨性、耐腐蚀性、导电性、光学透明性等。

真空镀膜技术可以通过控制薄膜的厚度、成分和结构来实现不同的功能。

真空镀膜技术的应用非常广泛。

在电子领域，它可以用于制造集成电路、显示器、太阳能电池等。

在光学领域，它可以用于制造反射镜、透镜、滤光片等。

在航空航天领域，它可以用于制造发动机叶片、航空仪表等。

在汽车领域，它可以用于制造车灯、镜面等。

在医疗领域，它可以用于制造人工关节、牙科修复材料等。

在建筑领域，它可以用于制造玻璃幕墙、防紫外线涂料等。

真空镀膜技术的优点是显而易见的。

首先，它可以在不改变基材性质的情况下，改变其表面性质，从而实现不同的功能。

其次，它可以制造出高质量、高精度的薄膜，具有良好的光学、电学和机械性能。

再次，它可以在大面积、复杂形状的基材上进行镀膜，具有很高的生产效率。

最后，它可以使用多种材料进行镀膜，具有很高的灵活性和适应性。

当然，真空镀膜技术也存在一些挑战和限制。

首先，它需要高昂的设备和技术投入，成本较高。

其次，它对基材表面的处理要求较高，需要进行清洗、抛光等处理，否则会影响薄膜的质量。

再次，它对环境的要求较高，需要在无尘、无湿、无氧的环境下进行。

最后，它的应用范围受到材料的限制，某些材料不适合进行真空镀膜。

总的来说，真空镀膜技术是一种非常重要的表面处理技术，具有广泛的应用前景。

随着科技的不断进步和应用领域的不断扩展，真空镀膜技术将会得到更加广泛的应用和发展。

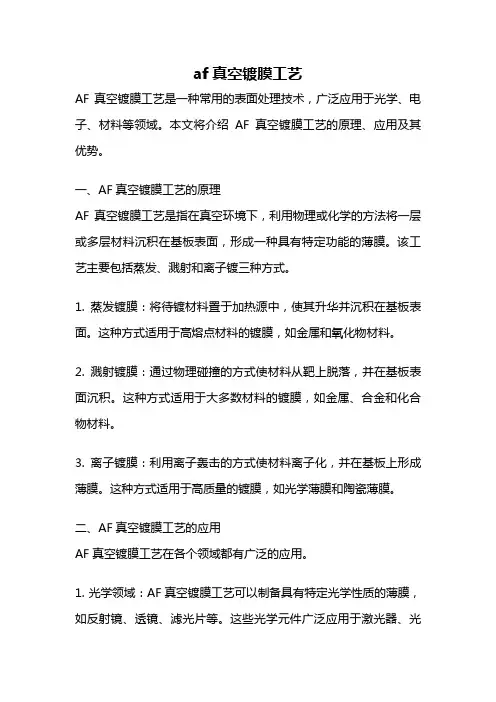

af真空镀膜工艺AF真空镀膜工艺是一种常用的表面处理技术，广泛应用于光学、电子、材料等领域。

本文将介绍AF真空镀膜工艺的原理、应用及其优势。

一、AF真空镀膜工艺的原理AF真空镀膜工艺是指在真空环境下，利用物理或化学的方法将一层或多层材料沉积在基板表面，形成一种具有特定功能的薄膜。

该工艺主要包括蒸发、溅射和离子镀三种方式。

1. 蒸发镀膜：将待镀材料置于加热源中，使其升华并沉积在基板表面。

这种方式适用于高熔点材料的镀膜，如金属和氧化物材料。

2. 溅射镀膜：通过物理碰撞的方式使材料从靶上脱落，并在基板表面沉积。

这种方式适用于大多数材料的镀膜，如金属、合金和化合物材料。

3. 离子镀膜：利用离子轰击的方式使材料离子化，并在基板上形成薄膜。

这种方式适用于高质量的镀膜，如光学薄膜和陶瓷薄膜。

二、AF真空镀膜工艺的应用AF真空镀膜工艺在各个领域都有广泛的应用。

1. 光学领域：AF真空镀膜工艺可以制备具有特定光学性质的薄膜，如反射镜、透镜、滤光片等。

这些光学元件广泛应用于激光器、光纤通信、太阳能电池等领域。

2. 电子领域：AF真空镀膜工艺可以制备导电薄膜、隔热薄膜和保护膜等。

这些薄膜常用于液晶显示器、太阳能电池、半导体器件等电子产品中。

3. 材料领域：AF真空镀膜工艺可以改善材料的表面性能，如硬度、耐磨性和抗腐蚀性等。

这些材料广泛应用于航空航天、汽车制造、工具制造等行业。

三、AF真空镀膜工艺的优势AF真空镀膜工艺相比传统的表面处理方法具有以下优势。

1. 高纯度：在真空环境下进行镀膜，可以避免杂质的污染，获得高纯度的薄膜。

2. 高均匀性：通过控制沉积速率和沉积时间，可以获得均匀的薄膜厚度和成分。

3. 高精度：AF真空镀膜工艺可以控制薄膜的厚度和成分，从而实现对光学、电学和磁学性能的精确调控。

4. 环保节能：AF真空镀膜工艺不需要使用有害溶剂和化学试剂，减少了对环境的污染，并且能耗较低。

5. 多功能性：AF真空镀膜工艺可以制备多层复合膜、多层堆积膜和纳米薄膜等，满足不同领域的需求。

真空镀膜（PVD 技术）1. 真空涂层技术的发展真空涂层技术起步时间不长，国际上在上世纪六十年代才出现将CVD（化学气相沉积）技术应用于硬质合金刀具上。

由于该技术需在高温下进行（工艺温度高于1000ºC），涂层种类单一，局限性很大，起初并未得到推广。

到了上世纪七十年代末，开始出现PVD（物理气相沉积）技术，之后在短短的二、三十年间PVD 涂层技术得到迅猛发展，究其原因：（1）其在真空密封的腔体内成膜，几乎无任何环境污染问题，有利于环保；（2）其能得到光亮、华贵的表面，在颜色上，成熟的有七彩色、银色、透明色、金黄色、黑色、以及由金黄色到黑色之间的任何一种颜色，能够满足装饰性的各种需要；（3）可以轻松得到其他方法难以获得的高硬度、高耐磨性的陶瓷涂层、复合涂层，应用在工装、模具上面，可以使寿命成倍提高，较好地实现了低成本、高收益的效果；（4）此外，PVD 涂层技术具有低温、高能两个特点，几乎可以在任何基材上成膜，因此，应用范围十分广阔，其发展神速也就不足为奇。

真空涂层技术发展到了今天还出现了PCVD（物理化学气相沉积）、MT-CVD （中温化学气相沉积）等新技术，各种涂层设备、各种涂层工艺层出不穷。

目前较为成熟的PVD 方法主要有多弧镀与磁控溅射镀两种方式。

多弧镀设备结构简单，容易操作。

多弧镀的不足之处是，在用传统的DC 电源做低温涂层条件下，当涂层厚度达到0.3 um 时，沉积率与反射率接近，成膜变得非常困难。

而且，薄膜表面开始变朦。

多弧镀另一个不足之处是，由于金属是熔后蒸发，因此沉积颗粒较大，致密度低，耐磨性比磁控溅射法成膜差。

可见，多弧镀膜与磁控溅射法镀膜各有优劣，为了尽可能地发挥它们各自的优越性，实现互补，将多弧技术与磁控技术合而为一的涂层机应运而生。

在工艺上出现了多弧镀打底，然后利用磁控溅射法增厚涂层，最后再利用多弧镀达到最终稳定的表面涂层颜色的新方法。

2. 技术原理PVD (Physical Vapor Deposition) 即物理气相沉积，分为：真空蒸发镀膜、真空溅射镀膜和真空离子镀膜。

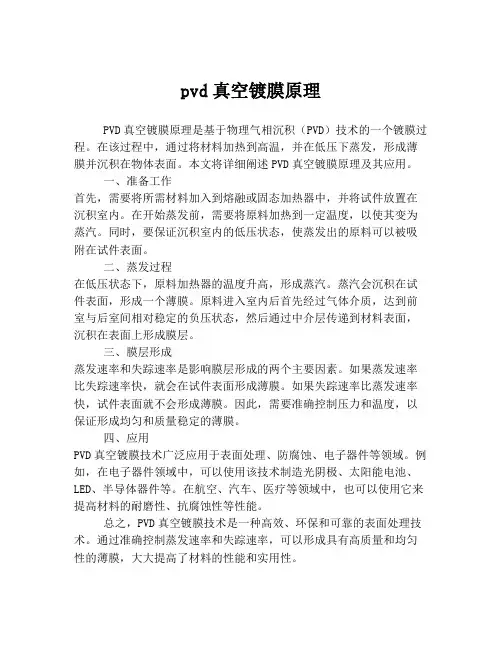

pvd真空镀膜原理
PVD真空镀膜原理是基于物理气相沉积（PVD）技术的一个镀膜过程。

在该过程中，通过将材料加热到高温，并在低压下蒸发，形成薄膜并沉积在物体表面。

本文将详细阐述PVD真空镀膜原理及其应用。

一、准备工作
首先，需要将所需材料加入到熔融或固态加热器中，并将试件放置在沉积室内。

在开始蒸发前，需要将原料加热到一定温度，以使其变为蒸汽。

同时，要保证沉积室内的低压状态，使蒸发出的原料可以被吸附在试件表面。

二、蒸发过程
在低压状态下，原料加热器的温度升高，形成蒸汽。

蒸汽会沉积在试件表面，形成一个薄膜。

原料进入室内后首先经过气体介质，达到前室与后室间相对稳定的负压状态，然后通过中介层传递到材料表面，沉积在表面上形成膜层。

三、膜层形成
蒸发速率和失踪速率是影响膜层形成的两个主要因素。

如果蒸发速率比失踪速率快，就会在试件表面形成薄膜。

如果失踪速率比蒸发速率快，试件表面就不会形成薄膜。

因此，需要准确控制压力和温度，以保证形成均匀和质量稳定的薄膜。

四、应用
PVD真空镀膜技术广泛应用于表面处理、防腐蚀、电子器件等领域。

例如，在电子器件领域中，可以使用该技术制造光阴极、太阳能电池、LED、半导体器件等。

在航空、汽车、医疗等领域中，也可以使用它来提高材料的耐磨性、抗腐蚀性等性能。

总之，PVD真空镀膜技术是一种高效、环保和可靠的表面处理技术。

通过准确控制蒸发速率和失踪速率，可以形成具有高质量和均匀性的薄膜，大大提高了材料的性能和实用性。

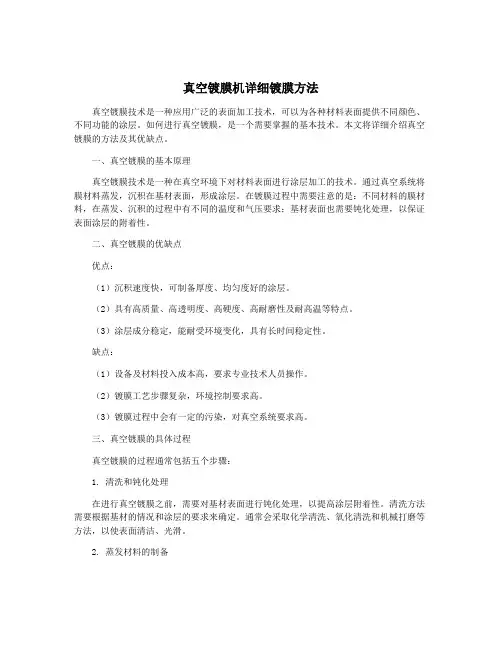

真空镀膜机详细镀膜方法真空镀膜技术是一种应用广泛的表面加工技术，可以为各种材料表面提供不同颜色、不同功能的涂层。

如何进行真空镀膜，是一个需要掌握的基本技术。

本文将详细介绍真空镀膜的方法及其优缺点。

一、真空镀膜的基本原理真空镀膜技术是一种在真空环境下对材料表面进行涂层加工的技术。

通过真空系统将膜材料蒸发，沉积在基材表面，形成涂层。

在镀膜过程中需要注意的是：不同材料的膜材料，在蒸发、沉积的过程中有不同的温度和气压要求；基材表面也需要钝化处理，以保证表面涂层的附着性。

二、真空镀膜的优缺点优点：（1）沉积速度快，可制备厚度、均匀度好的涂层。

（2）具有高质量、高透明度、高硬度、高耐磨性及耐高温等特点。

（3）涂层成分稳定，能耐受环境变化，具有长时间稳定性。

缺点：（1）设备及材料投入成本高，要求专业技术人员操作。

（2）镀膜工艺步骤复杂，环境控制要求高。

（3）镀膜过程中会有一定的污染，对真空系统要求高。

三、真空镀膜的具体过程真空镀膜的过程通常包括五个步骤：1. 清洗和钝化处理在进行真空镀膜之前，需要对基材表面进行钝化处理，以提高涂层附着性。

清洗方法需要根据基材的情况和涂层的要求来确定。

通常会采取化学清洗、氧化清洗和机械打磨等方法，以使表面清洁、光滑。

2. 蒸发材料的制备膜材料的蒸发过程需要保证蒸发速度、蒸发量及蒸发均匀度。

膜材料通常选用纯度高、化学稳定的材料，如金属或半导体材料。

制备膜材料的方法也因材料而异，如金属材料可采用电功率热源加热蒸发、电子束蒸发、离子束蒸发等方法，而半导体材料可采用溅射等方法。

3. 准备真空环境真空镀膜需要在高真空环境下进行。

可以使用單純管和机械泵联合的方式轻松地在低真空状态下达到高真空状态。

具体环境控制要求根据不同的蒸发材料有所不同。

4. 蒸发沉积蒸发沉积是最核心的步骤，也是关键的涂层制备过程。

在蒸发材料制备完成后，通过真空系统控制蒸发材料温度和气压，将蒸发材料蒸发并沉积在基材表面。

pvd真空镀膜技术PVD真空镀膜技术是一种先进的表面处理技术，可以在各种材料表面形成均匀、致密的薄膜。

它在许多领域都有广泛的应用，如光学、电子、汽车、航空航天等行业。

这项技术不仅能提高材料的表面硬度和耐磨性，还能改善材料的光学性能和化学稳定性。

PVD真空镀膜技术基于真空环境下的物理过程，通过在材料表面蒸发、溅射或离子轰击等方式，将金属或非金属材料沉积在基材上，形成一层均匀、致密的薄膜。

这种薄膜可以具有不同的功能和特性，如反射、透明、防腐、导电、隔热等，可根据不同的需求进行调控。

PVD真空镀膜技术具有许多优点。

首先，它能够在较低的温度下进行，不会对基材产生热应力，保持了材料的原始性能。

其次，由于在真空环境下进行，可以有效避免氧化、污染等问题，使得薄膜的质量更高。

此外，PVD技术还能够实现对薄膜成分和结构的精确控制，从而满足不同行业对薄膜的特定要求。

在光学领域，PVD真空镀膜技术广泛应用于镜片、滤光片等光学元件的制造。

通过在玻璃或塑料表面镀膜，可以提高透过率、降低反射率，实现更清晰、明亮的视觉效果。

同时，PVD技术还可以增加镜片的硬度和耐刮性，提高其使用寿命。

在电子领域，PVD真空镀膜技术被广泛应用于集成电路、显示器、太阳能电池等器件的制造。

通过在电子器件表面镀膜，可以提高其导电性能、耐蚀性和稳定性，增加其工作寿命。

此外，PVD技术还可以制备纳米级别的薄膜材料，用于制造新型电子器件，如纳米传感器、量子点器件等。

在汽车和航空航天领域，PVD真空镀膜技术被广泛用于改善材料的耐腐蚀性和耐磨性。

通过在汽车零部件表面镀膜，可以提高其抗氧化能力和耐候性，延长使用寿命。

同时，PVD技术还可以制备具有低摩擦系数和高硬度的薄膜，用于减少摩擦损失和提高燃油效率。

PVD真空镀膜技术是一项重要的表面处理技术，具有广泛的应用前景。

它不仅能够改善材料的性能和功能，还能提高产品的质量和竞争力。

随着科技的不断进步，PVD技术将在更多领域发挥重要作用，推动材料科学和工程的发展。

真空镀膜（PVD）工艺知识介绍简介真空镀膜（Physical Vapor Deposition，简称PVD）是一种常用于表面修饰和功能改善的工艺。

通过在真空环境中蒸发或溅射物质来形成薄膜，将薄膜沉积在基材上，以改变基材的性质和外观。

本文将介绍PVD工艺的原理、应用和优势。

PVD工艺原理在PVD工艺中，基材和目标材料被放置在真空环境中。

通过热蒸发或物理溅射的方式，目标材料从固态转化为气态。

这些气体分子会沉积在基材上，形成一层薄膜。

PVD工艺常用的方法有热蒸发和物理溅射。

热蒸发是将目标材料加热至其沸点以上，使其转化为气态，然后沉积在基材上。

而物理溅射则是通过向目标材料表面轰击高能粒子，将其击打下来沉积在基材上。

PVD工艺的应用PVD工艺在多个领域得到了广泛应用。

装饰性涂层PVD工艺可以制备具有不同颜色、质感和光泽度的涂层，用于装饰各种产品，如钟表、珠宝、手袋、饰品等。

常见的装饰性涂层有黄金色、玫瑰金色、银色和黑色等。

防腐蚀涂层PVD工艺可以形成陶瓷涂层、金属涂层或复合涂层，这些涂层具有良好的耐腐蚀性能，可保护基材免受化学腐蚀、氧化和磨损的影响。

这些涂层常用于汽车、航空航天、电子产品等领域。

功能性涂层PVD工艺还可以制备具有特殊功能的涂层，如光学涂层、导电涂层和磁性涂层。

光学涂层可用于改善光学性能，导电涂层可用于制作导电膜，磁性涂层可用于制造磁性材料。

PVD工艺的优势相比其他表面处理工艺，PVD工艺具有以下几个优势：高质量涂层PVD工艺可以制备高质量的涂层，具有高硬度、低摩擦系数、耐磨损和耐腐蚀等特性。

这些特性使得PVD涂层在各种应用中表现出色。

环保节能PVD工艺不需要使用有机溶剂和其他有害化学物质，对环境友好。

同时，PVD 涂层具有较高的附着力和耐用性，可延长基材的使用寿命，减少资源消耗。

精密控制PVD工艺可以实现对涂层厚度、成分和结构的精确控制。

通过调整工艺参数，可以得到所需的涂层特性，以满足不同应用的需求。

你了解下真空镀膜的应用就知道哪些需要的了：1、镀膜技术在装饰品方面的应用随着经济的发展和生活水平的提高，人们喜欢将手表壳、表带、服饰、灯饰、眼镜架、室内外装饰件、五金箱包、手机壳、手机视屏、卫生洁具、食品包装等装饰品精饰得五彩缤纷。

2、镀膜技术在刀具、模具等金属切削加工工具方面的应用在生活中我们会看到金黄色的、钴铜色的、黑色的等七杂八色的钻头、铣刀、模具等，这些就是经过镀膜技术加工后的涂层工具。

（1）金黄色的是在刀具上涂镀了TiN、ZrN 涂层。

TiN是第一代应用广泛的硬质层材料。

（2）黑色的是在切削工具上涂了TiC、CrN涂层。

（3）钴铜色的是在刀具上镀涂了TiALN涂层。

3、镀膜技术在建筑玻璃和汽车玻璃上的应用建筑玻璃有透光和隔热两个基本功能。

普通玻璃能透过绝大部分太阳光辐射能量，这对采光和吸收太阳光线的能量十分有利。

而对于空间红外辐射，普通玻璃虽能阻止室内的热量直接透过室外，但热量被玻璃吸收后的二次散热也会造成很大的损失。

随着经济的发展，普通玻璃已越来越不能满足人们的要求。

而阳光控制膜和低辐射膜正好能弥补了普通玻璃在这一方面的不足。

阳光控制膜可以满足低纬度地区降低室内温度的要求；而低辐射膜则能满足高纬度地区充分接受太阳辐射能量和最大限度阻止室内热量外流的要求。

在玻璃上，镀涂一层TiO2就能使其变成防雾、防露和自清洁玻璃。

这种工艺在汽车玻璃上有很好的应用。

4、镀膜技术在平板显示器中的应用所有各类平板显示器都要用到各种类型的薄膜，而且几乎所有类型的平板显示器件都需要使用ITO膜，以满足透明电器的要求。

可以毫不夸张的说：没有薄膜技术就没有平板显示器件。

5、镀膜技术在太阳能利用方面的应用当需要有效地利用太阳热能时，就要考虑采用对太阳光线吸收较多、而对热辐射等所引起的损耗较小的吸收面。

太阳光谱的峰值大约在波长为2-20µm之间的红外波段。

由于太阳辐射与热辐射光谱在波段上有差异，因此，为了有效的利用太阳热能，就必须考虑采用具有波长选择特性的吸收面。

PVD真空镀膜简介PVD（Physical Vapor Deposition）真空镀膜是一种常用的表面涂层技术，通过在真空环境中将固体材料转变成蒸汽或离子态，将其沉积在基材表面上进行涂层。

PVD镀膜技术具有高附着力、优异的质量性能、较长的使用寿命等优点，被广泛应用于自动化设备、汽车、电子器件、建筑装饰等领域。

工艺过程PVD真空镀膜的工艺过程包括蒸发、溅射、离子镀等步骤。

1.蒸发：在真空腔室中加热固体材料，使其转变成蒸汽状态。

蒸发材料通常为金属或合金，如铝、铜、钛等。

这些金属材料通常具有较高的沉积速率和较好的光学性能。

2.溅射：通过电弧或磁控溅射等方法将固体材料的离子或原子从靶材表面释放，进而沉积到基材表面上。

溅射技术可以实现材料的复杂合金结构涂层，具有较高的镀膜均匀性和较好的附着力。

3.离子镀：利用离子源将离子束引导到基材表面，在表面形成均匀的离子沉积层。

离子镀技术可用于增强涂层材料的致密性和硬度，提高涂层的耐磨性和抗腐蚀性能。

应用领域PVD真空镀膜技术在多个行业和领域得到广泛应用。

以下是一些常见的应用领域：汽车PVD镀膜广泛应用于汽车行业，主要用于改善汽车外观和提高其耐腐蚀性能。

常见的应用包括车轮、车门把手、排气管等，通过PVD镀膜技术使其表面具有金属光泽、抗刮擦和抗腐蚀等特性。

建筑装饰PVD镀膜技术在建筑装饰领域被广泛应用于不锈钢表面处理，使其呈现出不同颜色和纹理，提高装饰效果和耐腐蚀性能。

常见的应用包括不锈钢门、窗户、护栏等。

电子器件PVD镀膜技术在电子器件领域被广泛应用于制作涂层薄膜和改善器件性能。

常见的应用包括显示屏保护膜、光学镜片、太阳能电池板等。

其他PVD镀膜技术还可应用于其他领域，如机械零件、医疗设备、航空航天等。

通过PVD镀膜技术改善材料的表面性能，提高其耐磨性、耐高温性、抗腐蚀性等。

优势和挑战PVD真空镀膜技术具有以下优势：1.高附着力：PVD涂层与基材表面结合紧密，具有较高的附着力，不易剥落或脱落。

PVD真空镀膜在医疗设备上的应用真空镀膜技术是一种先进的表面处理技术，其应用非常广泛。

在医疗设备领域，PVD真空镀膜技术也有着重要的应用，其可以在医疗设备表面形成一层功能性膜，提供多种优良的特性和性能，从而提升医疗设备的品质和性能。

首先，PVD真空镀膜技术可以在医疗器械表面形成一层具有良好耐腐蚀性能的膜。

由于医疗器械在使用过程中会接触到各种腐蚀性液体和环境，因此其表面需要有较高的耐腐蚀性能。

通过PVD真空镀膜技术，可以在医疗器械表面形成金属或合金的保护层，能有效防止腐蚀介质对器械的侵蚀，提高器械的使用寿命。

其次，PVD真空镀膜技术还可以改善医疗设备的摩擦和磨损性能。

医疗设备在使用过程中，往往需要频繁操作和运动，容易产生摩擦磨损。

通过在设备表面形成低摩擦系数的膜层，可以降低摩擦阻力，提高设备的运动效率和操作的顺畅性，减少因摩擦磨损引起的设备损坏和维修的频率。

此外，PVD真空镀膜技术还可以增加医疗设备的表面硬度和抗磨性能。

医疗器械在使用过程中，往往需要与其他物体接触，容易产生划痕和磨损。

通过在器械表面形成具有高硬度的涂层，可以提高器械的抗磨性能和耐划伤性能，从而降低器械的维修成本。

此外，PVD真空镀膜技术还可以在医疗设备表面形成具有抗菌和抗炎性能的膜层。

在医疗环境中，细菌和病毒是很容易传播和滋生的，给医疗设备的使用带来了很大的难题。

通过在设备表面形成抗菌和抗炎的膜层，可以有效杀灭细菌和病毒，减少交叉感染的风险，并提供更安全和健康的医疗环境。

需要注意的是，尽管PVD真空镀膜技术在医疗设备上有着广泛的运用前景，但其应用仍需充分考虑医疗器械的特殊要求和使用环境。

在选择合适的涂层材料和工艺参数时，必须充分考虑医疗器械的材质、功能需求和使用要求，以确保涂层的质量和性能能够满足医疗器械的要求。

综上所述，PVD真空镀膜技术在医疗设备领域的应用非常广泛。

通过PVD真空镀膜技术，可以在医疗器械表面形成具有耐腐蚀、低摩擦、高硬度和抗菌性能的膜层，从而提高医疗设备的品质和性能，并为医疗环境的安全和健康提供有效保障。

真空技术在先进制造领域的应用随着科技不断发展，真空技术在先进制造领域中的应用越来越广泛。

真空技术是指在一定的减压条件下，使气体分子在空间中自由运动，空气压力低于大气压的技术。

真空技术的应用范围非常广泛，例如电子、半导体、仪器仪表、涂装、化工等领域。

在本文中，我们将着重探讨真空技术在先进制造领域中的应用。

一、真空镀膜技术在先进制造领域的应用真空镀膜技术是一种能够在材料表面形成厚度很薄的膜层的技术，利用真空技术制造出来的膜层具有优异的光学、电学、机械性能等特点。

因此，真空镀膜技术广泛应用于先进制造领域，例如智能手机、笔记本电脑、汽车、家电等产品的制造中。

在智能手机屏幕的制造中，真空镀膜技术可以制造出具有高透明度和高硬度的涂层，使得手机屏幕具有更高的品质。

在汽车制造中，利用真空镀膜技术可以提高车灯的透明性和亮度，从而提高行驶安全性。

二、真空陶瓷成型技术在先进制造领域的应用真空陶瓷成型技术是一种利用真空特性来加工陶瓷材料的技术。

它可以制造出具有高精度、高复杂度和高耐磨性的陶瓷器件。

在先进制造领域中，真空陶瓷成型技术被广泛应用于航空、航天、医疗等领域中。

例如，利用这种技术可以制造出高精度的氧化铝轴承，在航空领域中应用广泛。

此外，真空陶瓷成型技术还可以制造出高强度、高硬度的医疗器械，在医疗领域发挥着重要作用。

三、真空减压制备技术在先进制造领域的应用真空减压制备技术是利用真空特性将液态材料中的气体去除，使其固化成为实体的技术。

这种技术可以制造出具有优异性能和高精度的产品，在先进制造领域中得到广泛应用。

例如，利用真空减压制备技术可以制造出高精度的复合材料，在航空、航天等领域中应用广泛。

此外，在电子制造中，利用该技术可以制造出高精度的半导体材料和微机电系统。

四、真空热处理技术在先进制造领域的应用真空热处理技术是指在真空条件下进行材料加热和制备的技术。

真空热处理技术具有高温、低浸渍和高精度的特点，能够制造出具有高品质和高稳定性的材料。

真空镀膜技术书
真空镀膜技术是一种在真空条件下，利用化学反应、物理蒸发、反应溅射等过程，在表面上形成一层薄膜的技术。

这种技术被广泛应用于电子器件、光学器件、机械零部件等行业，能够显著提高产品的外观、性能和使用寿命。

以下是一些关于真空镀膜技术的书籍：
1. 《真空镀膜技术及应用》（王奕著）：介绍了真空镀膜的原理、分类、设备、工艺等方面的知识，同时还涵盖了膜层结构、性能测试、应用技术等方面的内容。

2. 《真空技术与设备》（刘永宏著）：该书涵盖了真空技术的基础知识、真空系统的设计原则、真空度的测量与调控、真空泵的分类与选择等内容，为进行真空镀膜提供了必要的背景知识。

3. 《真空薄膜技术及其应用》（吕其斌等著）：涵盖了真空薄膜技术发展历程、薄膜制备技术、应用领域等方面的内容，同时还介绍了反应溅射、离子束溅射、磁控溅射等真空镀膜技术的应用。

4. 《光学薄膜技术手册》（杨振斌著）：该书主要介绍了光学薄膜技术在光学器件、激光器、光纤通信等领域的应用，同时还包括了真空薄膜表面分析、膜层结构和膜层生长机制等方面的知识。

5. 《真空薄膜技术》（杨绛著）：该书从真空薄膜技术的基础知识入手，介绍了真空设备的结构、真空度的测量方法、真空泵的选择等方面的内容，最后还讲述了薄膜材料的选择和薄膜工艺的优化方法。
