空气的热湿处理、方法和处理装置

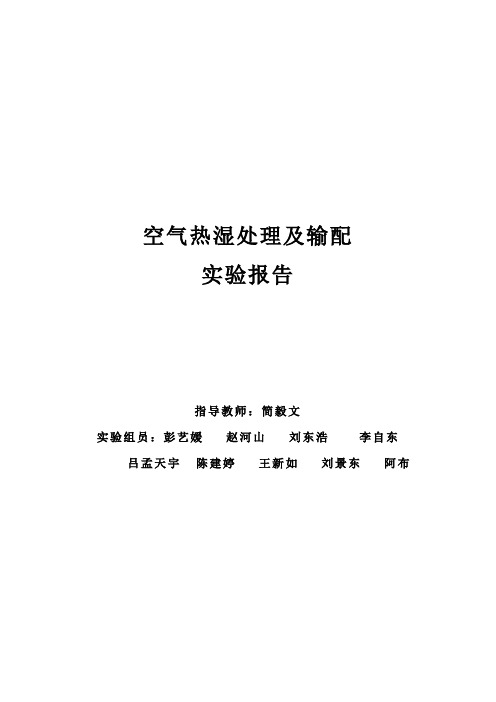

空气热湿处理及输配实验报告指导教师：简毅文实验组员：彭艺媛赵河山刘东浩李自东吕孟天宇陈建婷王新如刘景东阿布空气热湿处理及输配实验指导书一.实验目的：1. 加深了解和掌握几种空气热湿处理的基本原理和方法；2. 了解和认识霍尼韦尔—艾顿楼宇自控系统的监测功能。

二.实验装置：（见附图）图2 楼控系统操作界面图三.实验原理：由于温差和水蒸气分压力差的存在，空气与水接触时，根据水温不同，可能仅发生显热交换，也可能既有显热交换又有潜热交换，即同时伴有质交换。

空气处理设备中的表冷器就是根据上述的原理对流经的空气进行热湿处理，当空气与有限水量接触时，空气的状态和水温都会改变，如图3的焓湿图所示，空气由状态1点变化到状态2点，水温由1w t 上升到2w t 。

表冷器热湿处理的性能采用全热交换效率和通用热交换效率两个参数评价，它们受到风量、水量以及设备结构特性的影响。

全热交换效率：11221w s w s t t t t E ---= 通用热交换效率：1112'1s s t t t t E ---= 水蒸气与空气混合可以实现空气的加湿，湿膜加湿器是其中一种加湿装置。

湿膜加湿原理：当水箱中的水输送到加湿器顶部的淋水器，水均匀地淋到湿膜的顶部，淋水器确保水均匀分配到湿膜材料上，水沿湿膜材料向下渗透，淋湿湿膜内部的所有层面，同时被湿膜材料吸收，形成均匀的水膜．当干燥的风通过湿膜材料时，干燥的空气和湿润的湿膜表面有较大面积的接触，从而达到较大的水份蒸发量。

大量水分子随风送入需加湿的空间，使空气的湿度增加，从而达到加湿的目的。

四.实验步骤：1、认真阅读实验目的、实验原理和安全注意事项。

2、调整冷热源机房内总供、回水管的阀门，确保通过空调机组表冷器的供、回水管阀门的开启。

3、启动运行风机：a. 打开强电箱，合上总开关及风机的空气开关；b. 检查风机手/自动开关是否处于手动状态；c. 按强电控制箱上“风机”下的绿键，然后按强电箱中变频器上的“RUN ”键，通过变频器上的旋扭来调整风机频率至40Hz ，按“STOP ”键停止变频器。

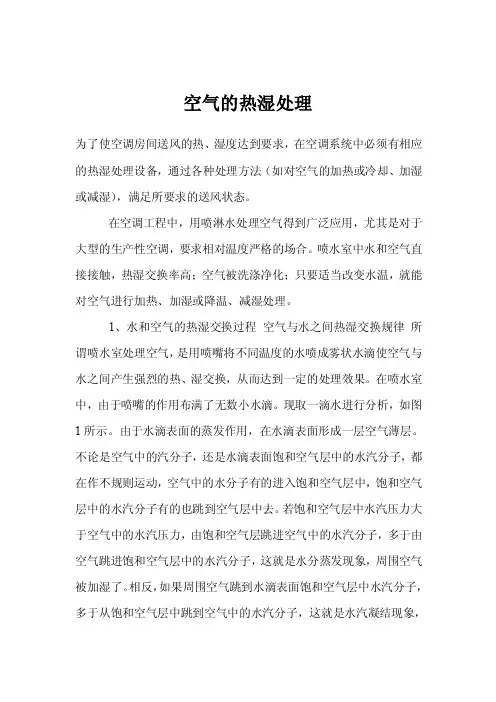

空气的热湿处理为了使空调房间送风的热、湿度达到要求，在空调系统中必须有相应的热湿处理设备，通过各种处理方法（如对空气的加热或冷却、加湿或减湿），满足所要求的送风状态。

在空调工程中，用喷淋水处理空气得到广泛应用，尤其是对于大型的生产性空调，要求相对温度严格的场合。

喷水室中水和空气直接接触，热湿交换率高；空气被洗涤净化；只要适当改变水温，就能对空气进行加热、加湿或降温、减湿处理。

1、水和空气的热湿交换过程空气与水之间热湿交换规律所谓喷水室处理空气，是用喷嘴将不同温度的水喷成雾状水滴使空气与水之间产生强烈的热、湿交换，从而达到一定的处理效果。

在喷水室中，由于喷嘴的作用布满了无数小水滴。

现取一滴水进行分析，如图1所示。

由于水滴表面的蒸发作用，在水滴表面形成一层空气薄层。

不论是空气中的汽分子，还是水滴表面饱和空气层中的水汽分子，都在作不规则运动，空气中的水分子有的进入饱和空气层中，饱和空气层中的水汽分子有的也跳到空气层中去。

若饱和空气层中水汽压力大于空气中的水汽压力，由饱和空气层跳进空气中的水汽分子，多于由空气跳进饱和空气层中的水汽分子，这就是水分蒸发现象，周围空气被加湿了。

相反，如果周围空气跳到水滴表面饱和空气层中水汽分子，多于从饱和空气层中跳到空气中的水汽分子，这就是水汽凝结现象，空气被干燥了。

这种由于水蒸气压力差产生的蒸发与凝结现象，称为空气与水的湿交换。

图1 空气与水的热湿交换2、空气与水直接接触时的状态变化过当空气流过水滴表面是时，把水滴表面饱和空层的一部份饱和空气吹走。

由于水滴表面水汽分子不断蒸发，又形成新的饱和空气层，这样饱和空气层将不断与流过的空气相混合，使整个空气状态发生变化。

如果喷水量无限大，水和空气接触时间又无限长，则全部空气都能达到饱和状态，并具有水的温度。

在图2中，O表示被处理空气的状态点，当用水喷淋空气时，随着水温不同，可以得到七种典型的空气状态变化过程。

（1）tsh＞tg水温度高于空气的干球温度,过程线为O-1.显然,空气状态变化的程线在等温线索年方,如果在过程线上任取一点表示处理后的空气状态点,可见处理后的空气温度、湿量、焓均增加。

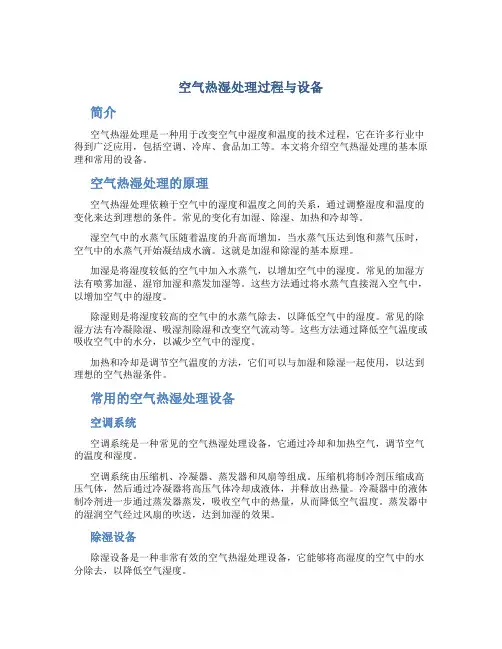

空气热湿处理过程与设备简介空气热湿处理是一种用于改变空气中湿度和温度的技术过程，它在许多行业中得到广泛应用，包括空调、冷库、食品加工等。

本文将介绍空气热湿处理的基本原理和常用的设备。

空气热湿处理的原理空气热湿处理依赖于空气中的湿度和温度之间的关系，通过调整湿度和温度的变化来达到理想的条件。

常见的变化有加湿、除湿、加热和冷却等。

湿空气中的水蒸气压随着温度的升高而增加，当水蒸气压达到饱和蒸气压时，空气中的水蒸气开始凝结成水滴。

这就是加湿和除湿的基本原理。

加湿是将湿度较低的空气中加入水蒸气，以增加空气中的湿度。

常见的加湿方法有喷雾加湿、湿帘加湿和蒸发加湿等。

这些方法通过将水蒸气直接混入空气中，以增加空气中的湿度。

除湿则是将湿度较高的空气中的水蒸气除去，以降低空气中的湿度。

常见的除湿方法有冷凝除湿、吸湿剂除湿和改变空气流动等。

这些方法通过降低空气温度或吸收空气中的水分，以减少空气中的湿度。

加热和冷却是调节空气温度的方法，它们可以与加湿和除湿一起使用，以达到理想的空气热湿条件。

常用的空气热湿处理设备空调系统空调系统是一种常见的空气热湿处理设备，它通过冷却和加热空气，调节空气的温度和湿度。

空调系统由压缩机、冷凝器、蒸发器和风扇等组成。

压缩机将制冷剂压缩成高压气体，然后通过冷凝器将高压气体冷却成液体，并释放出热量。

冷凝器中的液体制冷剂进一步通过蒸发器蒸发，吸收空气中的热量，从而降低空气温度。

蒸发器中的湿润空气经过风扇的吹送，达到加湿的效果。

除湿设备除湿设备是一种非常有效的空气热湿处理设备，它能够将高湿度的空气中的水分除去，以降低空气湿度。

常见的除湿设备包括冷凝式除湿机、吸湿剂除湿器和湿帘除湿器等。

冷凝式除湿机通过冷凝制冷原理，将湿空气中的水蒸气冷凝成水滴，并排放到外部。

吸湿剂除湿器则通过吸附剂吸收空气中的水分，从而降低湿度。

湿帘除湿器则通过水的蒸发来降低空气湿度。

加湿设备加湿设备用于增加空气中的湿度，以改善空气质量和舒适度。

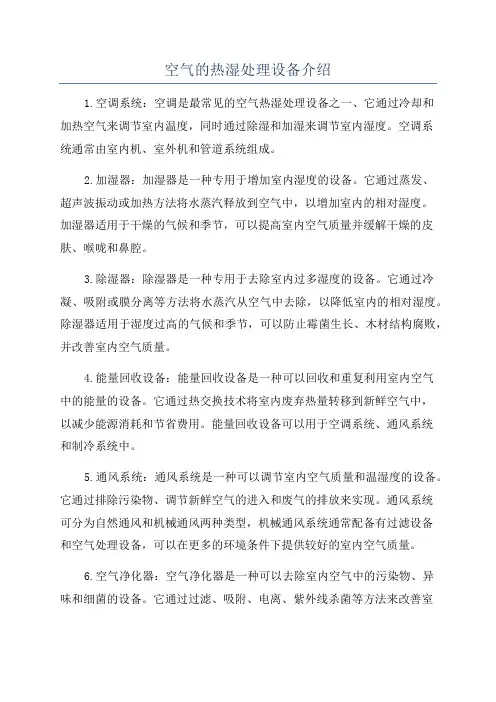

空气的热湿处理设备介绍1.空调系统：空调是最常见的空气热湿处理设备之一、它通过冷却和加热空气来调节室内温度，同时通过除湿和加湿来调节室内湿度。

空调系统通常由室内机、室外机和管道系统组成。

2.加湿器：加湿器是一种专用于增加室内湿度的设备。

它通过蒸发、超声波振动或加热方法将水蒸汽释放到空气中，以增加室内的相对湿度。

加湿器适用于干燥的气候和季节，可以提高室内空气质量并缓解干燥的皮肤、喉咙和鼻腔。

3.除湿器：除湿器是一种专用于去除室内过多湿度的设备。

它通过冷凝、吸附或膜分离等方法将水蒸汽从空气中去除，以降低室内的相对湿度。

除湿器适用于湿度过高的气候和季节，可以防止霉菌生长、木材结构腐败，并改善室内空气质量。

4.能量回收设备：能量回收设备是一种可以回收和重复利用室内空气中的能量的设备。

它通过热交换技术将室内废弃热量转移到新鲜空气中，以减少能源消耗和节省费用。

能量回收设备可以用于空调系统、通风系统和制冷系统中。

5.通风系统：通风系统是一种可以调节室内空气质量和温湿度的设备。

它通过排除污染物、调节新鲜空气的进入和废气的排放来实现。

通风系统可分为自然通风和机械通风两种类型，机械通风系统通常配备有过滤设备和空气处理设备，可以在更多的环境条件下提供较好的室内空气质量。

6.空气净化器：空气净化器是一种可以去除室内空气中的污染物、异味和细菌的设备。

它通过过滤、吸附、电离、紫外线杀菌等方法来改善室内空气质量。

空气净化器适用于需要提高室内空气卫生状况的地方，如办公室、医院和家庭。

总结起来，空气的热湿处理设备包括空调系统、加湿器、除湿器、能量回收设备、通风系统和空气净化器。

这些设备有助于调节室内温湿度、改善空气质量和提供舒适的居住环境。

在选择和使用这些设备时，需要考虑具体的气候条件、场所需求和能源效率等因素。

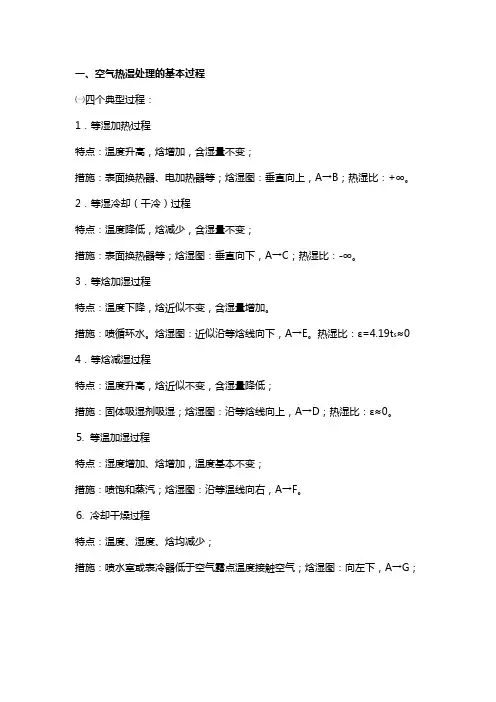

一、空气热湿处理的基本过程
㈠四个典型过程：
1．等湿加热过程
特点：温度升高，焓增加，含湿量不变；
措施：表面换热器、电加热器等；焓湿图：垂直向上，A→B；热湿比：+∞。

2．等湿冷却（干冷）过程
特点：温度降低，焓减少，含湿量不变；
措施：表面换热器等；焓湿图：垂直向下，A→C；热湿比：-∞。

3．等焓加湿过程
特点：温度下降，焓近似不变，含湿量增加。

措施：喷循环水。

焓湿图：近似沿等焓线向下，A→E。

热湿比：ε=4.19t s≈0 4．等焓减湿过程
特点：温度升高，焓近似不变，含湿量降低；
措施：固体吸湿剂吸湿；焓湿图：沿等焓线向上，A→D；热湿比：ε≈0。

⒌等温加湿过程
特点：湿度增加、焓增加，温度基本不变；
措施：喷饱和蒸汽；焓湿图：沿等温线向右，A→F。

⒍冷却干燥过程
特点：温度、湿度、焓均减少；
措施：喷水室或表冷器低于空气露点温度接触空气；焓湿图：向左下，A→G；。
