【钻井工程】固井工程技术基础

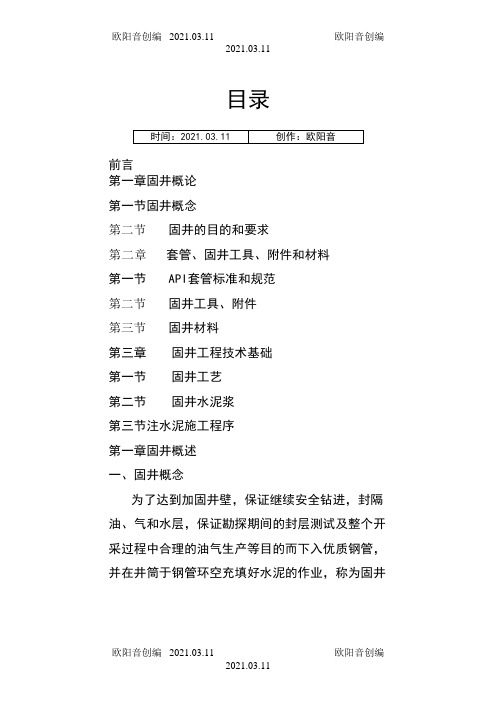

目录前言第一章固井概论第一节固井概念第二节固井的目的和要求第二章套管、固井工具、附件和材料第一节API套管标准和规范第二节固井工具、附件第三节固井材料第三章固井工程技术基础第一节固井工艺第二节固井水泥浆第三节注水泥施工程序第一章固井概述一、固井概念为了达到加固井壁，保证继续安全钻进，封隔油、气和水层，保证勘探期间的封层测试及整个开采过程中合理的油气生产等目的而下入优质钢管，并在井筒于钢管环空充填好水泥的作业，称为固井工程。

因此固井包括了两部分：下入套管的工艺和注入水泥浆的工艺叫做固井工艺。

固井作业固井作业是通过固井设计，应用配套的固井设备、辅助设备及工具，将油井水泥、水和添加剂按一定的比例混合后，通过固井泵泵注入井，并顶替到预定深度的井壁与套管、（套管与套管）的环形空间内，使套管与井壁、（套管与套管）之间形成牢固粘结。

固井设备总体示意图二、固井目的和要求1、固井的目的一口油井深达数千米，在钻井过程中常常遇到井漏、井塌、井喷等复杂情况，影响正常钻进，严重时甚至导致井眼报废。

遇到上述情况就应下套管固井，封隔好复杂地层后，再继续钻进，直到建立稳定的油气通道为止。

因此,为了优质快速钻达目的层，保证油气田的开采，就要采用固井，固井工程的主要目的为：1）、在钻进过程中封隔易坍塌、易漏失等复杂地层，巩固所钻过的井眼保证钻井顺利进行。

（如图1-1所示），当从A点钻进至B点，如果在A点井深处没下套管固井，那么随着井深的变化，钻达B点所用泥浆密度在A点产生的压力就会大于A点地层破裂压力，造成A点地层破裂，发生井漏。

同理，当从B点钻进至C点，如果在B点井深处没下套管固井，那么随着井深的变化，钻达C点所用泥浆密度在B点产生的压力就会大于B点地层破裂压力，造成B点地层破裂，发生井漏。

2）、封隔油、气、水层，防止层间互窜。

固井工程不仅关系到钻进的速度和成本，还影响到油气田的开发。

（如图1-2所示），如果油、气层与水层间水泥固结不好，层间互相窜通，那么会给油气田开发带来很大困难。

固井基本知识一、固井工程的重要性油气井注水泥技术是一门多学科组成的应用科学。

包括地质学，石油工程（钻井、测井、测试、采油、油井增产等工程），机械，化学，力学（流体力学）和电子等学科。

涉及的基础科学知识和工程技术面广，这就要求我们在工作实践中要勤于学习，刻苦钻研，不断学习，不断提高。

固井是钻井工程中一道重要的工序，也是最后一道工序。

固井工程专业化程度高，对油气井建成起关键性作用。

往往因固井质量问题使油气井不能正常生产甚至报废。

固井质量对延长油气井寿命和发挥油气井产能具有重要作用。

固井质量关系到油气田有效勘探和开发。

固井是一种系统工程。

固井工程应从设计、准备、施工和检验等环节严格把关，采用适应地质和油气藏等特点及钻井工艺先进、适用的固井技术，实现安全、优质、经济、可靠的目的。

二、油气井注水泥的历史1、美国石油工业传统上是以1859年锥克（Drake）井的钻进为起点。

2、直到1903年才在加利福尼亚劳木波斯油田使用水泥封堵油层上部的水层。

据说法兰克和联合石油公司把50袋纯硅酸盐水泥混合好后，用捞沙筒送到井下预定位置，后凝28天以后把井内水泥钻掉，再钻穿油层后完井，而水层已被有效封固。

于是该方法成为可行，不久后便在加利福尼亚州有同样为题的油田中传插使用起来。

3、早期的捞沙筒法及油管法在1910年被A.A贝金斯（A.A Perkins)在加州油田提出的双塞法水泥法所代替。

近代注水泥技术也就由此产生。

由于贝金斯公司的服务范围仅限于加州以内，所以其他地区的注水泥方法也以不同的方式出现。

俄克拉何马州1920年哈里伯顿在海威特油田提出了一种新的注水泥方法。

而把套管下在油气层顶部，进行注水泥作业，待水泥凝固后，再钻井下部的油气层完井。

并且开始使用了原始的混浆方法和注水泥设备。

在常规套管固井中双塞注水泥方式目前仍在使用，不同的是经过不断改进和完善而已（木塞、胶塞、压胶塞液等）。

三注水泥分类常规套管注水泥、尾管注水泥、分级注水泥水井地热井处理井大口径井眼一次注水泥（即常规注水泥）永冻层注水泥特种条件下注水泥海上结构注水泥热采井注水泥内管法注水泥水平井注水泥空气钻钻井注水泥通过可溶性地层注水泥挤水泥二次注水泥打水泥塞重新注水泥尾管注水泥：套管串低于井口的注水泥作业。

固井技术基础（量大、多图、易懂）概述1、固井的概念为了达到加固井壁，保证继续安全钻进，封隔油、气和水层，保证勘探期间的分层测试及在整个开采过程中合理的油气生产等目的而下入优质钢管，并在井筒与钢管环空充填好水泥的作业，称为固井工程。

2、固井的目的1. 封隔易坍塌、易漏失的复杂地层，巩固所钻过的井眼，保证钻井顺利进行；2. 提供安装井口装置的基础，控制井口喷和保证井泥浆出口高于泥浆池，以利钻井液流回泥浆池；3. 封隔油、气、水层，防止不同压力的油气水层间互窜，为油气的正常开采提供有利条件；4.保护上部砂层中的淡水资源不受下部岩层中油、气、盐水等液体的污染；5.油井投产后，为酸化压裂进行增产措施创造了先决有利的条件；3、固井的步骤1. 下套管套管与钻杆不同，是一次性下入的管材，没有加厚部分，长度没有严格规定。

为保证固井质量和顺利地下入套管，要做套管柱的结构设计。

根据用途、地层预测压力和套管下入深度设计套管的强度，确定套管的使用壁厚，钢级和丝扣类型。

2. 注水泥注水泥是套管下入井后的关键工序，其作用是将套管和井壁的环形空间封固起来，以封隔油气水层，使套管成为油气通向井中的通道。

3. 井口安装和套管试压下套管注水泥之后，在水泥凝固期间就要安装井口。

表层套管的顶端要安套管头的壳体。

各层套管的顶端都挂在套管头，套管头主要用来支撑技术套管和油层套管的重量，这对固井水泥未返至地面尤为重要。

套管头还用来密封套管间的环形空间，防止压力互窜。

套管头还是防喷器、油管头的过渡连接。

陆地上使用的套管头上还有两个侧口，可以进行补挤水泥、监控井况。

注平衡液等作业。

4. 检查固井质量安装好套管头和接好防喷器及防喷管线后，要做套管头密封的耐压力检查，和与防喷器联接的密封试压。

探套管水泥塞后要做套管柱的压力检验，钻穿套管鞋2~3米后（技术套管）要做地层压裂试验。

生产井要做水泥环的质量检验，用声波探测水泥环与套管和井壁的胶结情况。

固井质量的全部指标合格后，才能进入到下一个作业程序。

固井技术基础（量大、多图、易懂）概述1、固井的概念为了达到加固井壁，保证继续安全钻进，封隔油、气和水层，保证勘探期间的分层测试及在整个开采过程中合理的油气生产等目的而下入优质钢管，并在井筒与钢管环空充填好水泥的作业，称为固井工程。

2、固井的目的1. 封隔易坍塌、易漏失的复杂地层，巩固所钻过的井眼，保证钻井顺利进行；2. 提供安装井口装置的基础，控制井口喷和保证井内泥浆出口高于泥浆池，以利钻井液流回泥浆池；3. 封隔油、气、水层，防止不同压力的油气水层间互窜，为油气的正常开采提供有利条件；4.保护上部砂层中的淡水资源不受下部岩层中油、气、盐水等液体的污染；5.油井投产后，为酸化压裂进行增产措施创造了先决有利的条件；3、固井的步骤1. 下套管套管与钻杆不同，是一次性下入的管材，没有加厚部分，长度没有严格规定。

为保证固井质量和顺利地下入套管，要做套管柱的结构设计。

根据用途、地层预测压力和套管下入深度设计套管的强度，确定套管的使用壁厚，钢级和丝扣类型。

2. 注水泥注水泥是套管下入井后的关键工序，其作用是将套管和井壁的环形空间封固起来，以封隔油气水层，使套管成为油气通向井中的通道。

3. 井口安装和套管试压下套管注水泥之后，在水泥凝固期间就要安装井口。

表层套管的顶端要安套管头的壳体。

各层套管的顶端都挂在套管头内，套管头主要用来支撑技术套管和油层套管的重量，这对固井水泥未返至地面尤为重要。

套管头还用来密封套管间的环形空间，防止压力互窜。

套管头还是防喷器、油管头的过渡连接。

陆地上使用的套管头上还有两个侧口，可以进行补挤水泥、监控井况。

注平衡液等作业。

4. 检查固井质量安装好套管头和接好防喷器及防喷管线后，要做套管头密封的耐压力检查，和与防喷器联接的密封试压。

探套管内水泥塞后要做套管柱的压力检验，钻穿套管鞋2~3米后（技术套管）要做地层压裂试验。

生产井要做水泥环的质量检验，用声波探测水泥环与套管和井壁的胶结情况。

固井技术基础公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]固井技术基础（量大、多图、易懂）概述1、固井的概念为了达到加固井壁，保证继续安全钻进，封隔油、气和水层，保证勘探期间的分层测试及在整个开采过程中合理的油气生产等目的而下入优质钢管，并在井筒与钢管环空充填好水泥的作业，称为固井工程。

2、固井的目的1. 封隔易坍塌、易漏失的复杂地层，巩固所钻过的井眼，保证钻井顺利进行；2. 提供安装井口装置的基础，控制井口喷和保证井内泥浆出口高于泥浆池，以利钻井液流回泥浆池；3. 封隔油、气、水层，防止不同压力的油气水层间互窜，为油气的正常开采提供有利条件；4.保护上部砂层中的淡水资源不受下部岩层中油、气、盐水等液体的污染；5.油井投产后，为酸化压裂进行增产措施创造了先决有利的条件；3、固井的步骤1. 下套管套管与钻杆不同，是一次性下入的管材，没有加厚部分，长度没有严格规定。

为保证固井质量和顺利地下入套管，要做套管柱的结构设计。

根据用途、地层预测压力和套管下入深度设计套管的强度，确定套管的使用壁厚，钢级和丝扣类型。

2. 注水泥注水泥是套管下入井后的关键工序，其作用是将套管和井壁的环形空间封固起来，以封隔油气水层，使套管成为油气通向井中的通道。

3. 井口安装和套管试压下套管注水泥之后，在水泥凝固期间就要安装井口。

表层套管的顶端要安套管头的壳体。

各层套管的顶端都挂在套管头内，套管头主要用来支撑技术套管和油层套管的重量，这对固井水泥未返至地面尤为重要。

套管头还用来密封套管间的环形空间，防止压力互窜。

套管头还是防喷器、油管头的过渡连接。

陆地上使用的套管头上还有两个侧口，可以进行补挤水泥、监控井况。

注平衡液等作业。

4. 检查固井质量安装好套管头和接好防喷器及防喷管线后，要做套管头密封的耐压力检查，和与防喷器联接的密封试压。

探套管内水泥塞后要做套管柱的压力检验，钻穿套管鞋2~3米后（技术套管）要做地层压裂试验。

固井技术基础（量大、多图、易懂）概述1、固井的概念为了达到加固井壁，保证继续安全钻进，封隔油、气和水层，保证勘探期间的分层测试及在整个开采过程中合理的油气生产等目的而下入优质钢管，并在井筒与钢管环空充填好水泥的作业，称为固井工程。

2、固井的目的1. 封隔易坍塌、易漏失的复杂地层，巩固所钻过的井眼，保证钻井顺利进行；2. 提供安装井口装置的基础，控制井口喷和保证井泥浆出口高于泥浆池，以利钻井液流回泥浆池；3. 封隔油、气、水层，防止不同压力的油气水层间互窜，为油气的正常开采提供有利条件；4.保护上部砂层中的淡水资源不受下部岩层中油、气、盐水等液体的污染；5.油井投产后，为酸化压裂进行增产措施创造了先决有利的条件；3、固井的步骤1. 下套管套管与钻杆不同，是一次性下入的管材，没有加厚部分，长度没有严格规定。

为保证固井质量和顺利地下入套管，要做套管柱的结构设计。

根据用途、地层预测压力和套管下入深度设计套管的强度，确定套管的使用壁厚，钢级和丝扣类型。

2. 注水泥注水泥是套管下入井后的关键工序，其作用是将套管和井壁的环形空间封固起来，以封隔油气水层，使套管成为油气通向井中的通道。

3. 井口安装和套管试压下套管注水泥之后，在水泥凝固期间就要安装井口。

表层套管的顶端要安套管头的壳体。

各层套管的顶端都挂在套管头，套管头主要用来支撑技术套管和油层套管的重量，这对固井水泥未返至地面尤为重要。

套管头还用来密封套管间的环形空间，防止压力互窜。

套管头还是防喷器、油管头的过渡连接。

陆地上使用的套管头上还有两个侧口，可以进行补挤水泥、监控井况。

注平衡液等作业。

4. 检查固井质量安装好套管头和接好防喷器及防喷管线后，要做套管头密封的耐压力检查，和与防喷器联接的密封试压。

探套管水泥塞后要做套管柱的压力检验，钻穿套管鞋2~3米后（技术套管）要做地层压裂试验。

生产井要做水泥环的质量检验，用声波探测水泥环与套管和井壁的胶结情况。

固井质量的全部指标合格后，才能进入到下一个作业程序。

固井技术基础标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]固井技术基础（量大、多图、易懂）概述1、固井的概念为了达到加固井壁，保证继续安全钻进，封隔油、气和水层，保证勘探期间的分层测试及在整个开采过程中合理的油气生产等目的而下入优质钢管，并在井筒与钢管环空充填好水泥的作业，称为固井工程。

2、固井的目的1. 封隔易坍塌、易漏失的复杂地层，巩固所钻过的井眼，保证钻井顺利进行；2. 提供安装井口装置的基础，控制井口喷和保证井内泥浆出口高于泥浆池，以利钻井液流回泥浆池；3. 封隔油、气、水层，防止不同压力的油气水层间互窜，为油气的正常开采提供有利条件；4.保护上部砂层中的淡水资源不受下部岩层中油、气、盐水等液体的污染；5.油井投产后，为酸化压裂进行增产措施创造了先决有利的条件；3、固井的步骤1. 下套管套管与钻杆不同，是一次性下入的管材，没有加厚部分，长度没有严格规定。

为保证固井质量和顺利地下入套管，要做套管柱的结构设计。

根据用途、地层预测压力和套管下入深度设计套管的强度，确定套管的使用壁厚，钢级和丝扣类型。

2. 注水泥注水泥是套管下入井后的关键工序，其作用是将套管和井壁的环形空间封固起来，以封隔油气水层，使套管成为油气通向井中的通道。

3. 井口安装和套管试压下套管注水泥之后，在水泥凝固期间就要安装井口。

表层套管的顶端要安套管头的壳体。

各层套管的顶端都挂在套管头内，套管头主要用来支撑技术套管和油层套管的重量，这对固井水泥未返至地面尤为重要。

套管头还用来密封套管间的环形空间，防止压力互窜。

套管头还是防喷器、油管头的过渡连接。

陆地上使用的套管头上还有两个侧口，可以进行补挤水泥、监控井况。

注平衡液等作业。

4. 检查固井质量安装好套管头和接好防喷器及防喷管线后，要做套管头密封的耐压力检查，和与防喷器联接的密封试压。

探套管内水泥塞后要做套管柱的压力检验，钻穿套管鞋2~3米后（技术套管）要做地层压裂试验。
