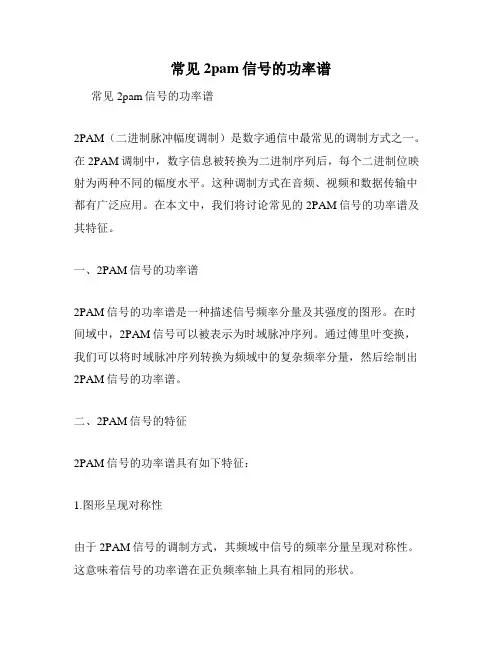

常见2pam信号的功率谱常见2pam信号的功率谱2PAM（二进制脉冲幅度调制）是数字通信中最常见的调制方式之一。
在2PAM调制中，数字信息被转换为二进制序列后，每个二进制位映射为两种不同的幅度水平。
这种调制方式在音频、视频和数据传输中都有广泛应用。
在本文中，我们将讨论常见的2PAM信号的功率谱及其特征。
一、2PAM信号的功率谱2PAM信号的功率谱是一种描述信号频率分量及其强度的图形。
在时间域中，2PAM信号可以被表示为时域脉冲序列。
通过傅里叶变换，我们可以将时域脉冲序列转换为频域中的复杂频率分量，然后绘制出2PAM信号的功率谱。
二、2PAM信号的特征2PAM信号的功率谱具有如下特征：1.图形呈现对称性由于2PAM信号的调制方式，其频域中信号的频率分量呈现对称性。
这意味着信号的功率谱在正负频率轴上具有相同的形状。
2.频谱零点位于中心频率处2PAM信号的中心频率是指频谱中零点的位置。
由于2PAM信号的频域对称性，中心频率位于频率轴的中心位置。
3.功率集中在低频区域2PAM信号的功率谱在低频区域内集中，而在高频区域中，信号的功率逐渐降低。
这是因为在2PAM信号中，低频部分包含了更多的信息，而高频部分则往往包含了噪声。
三、常见2PAM信号的功率谱常见的2PAM信号包括基带信号、带通信号和带阻信号。
它们的功率谱特征可以用以下形式进行概括：1.基带信号基带信号是指信号的频率范围从零开始到信号的最高频率。
基带信号的功率谱在低频区域具有很高的功率，而在高频区域中功率逐渐降低。
2.带通信号带通信号是指信号的频率范围在一个中心频率的两侧。
其功率谱在中心频率处具有峰值，而在两侧则逐渐下降。
3.带阻信号带阻信号是指信号在一个频率范围内没有传输的信号。
其功率谱在此频率范围内为零，而在其他频率范围内则与基带信号的功率谱非常相似。
结论2PAM信号的功率谱可以揭示其中的频率特征和幅度特性。
基于不同的2PAM信号类型，其功率谱具有不同的特征。
pam功率谱密度公式推导
功率谱密度（PSD）是信号处理和统计学中的一个重要概念，用于描述信号的功率在频率域上的分布。
在电磁场、振动和声音等领域中，PSD 是一个关键的工具，用于理解和分析信号的特性。
Pam 功率谱密度公式是一种常用的计算方法，用于估计信号的功率谱密度。
以下是 Pam 功率谱密度公式的推导过程：
首先，我们定义信号为 x(t)，其傅里叶变换为 X(f)。
我们知道，一个信号的总功率可以通过以下公式计算：
总功率 = ∫ |x(t)|² dt
同样地，信号的总功率也可以表示为：
总功率 = ∫ |X(f)|² df
Pam 功率谱密度公式是基于这两个等价的表达式推导出来的。
首先，我们使用Parseval 定理，该定理表明信号在时域和频域中的能量是相等的，即：
∫ |x(t)|² dt = ∫ |X(f)|² df
通过简化这个等式，我们可以得到：
平均功率 = ∫ PSD(f) df
其中，PSD(f) 是信号的功率谱密度。
因此，PSD(f) 可以定义为：
PSD(f) = |X(f)|² / (积分号表示对整个频率轴积分)
这就是 Pam 功率谱密度公式的推导过程。
通过这个公式，我们可以方便地计算信号的功率谱密度，从而更好地理解和分析信号的特性。

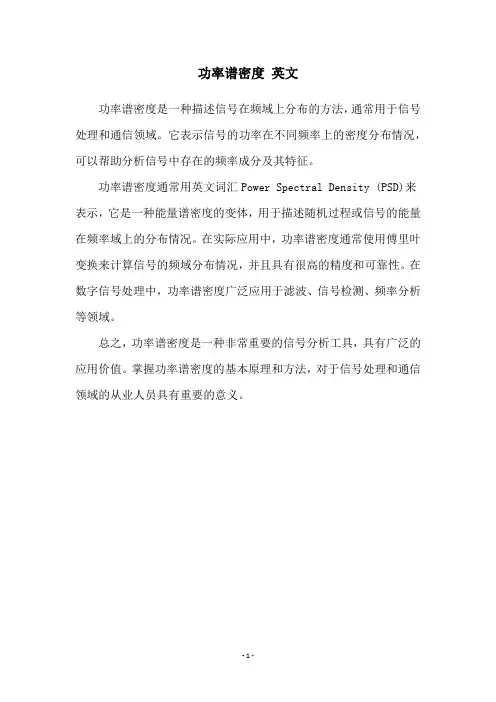

功率谱密度英文
功率谱密度是一种描述信号在频域上分布的方法，通常用于信号处理和通信领域。
它表示信号的功率在不同频率上的密度分布情况，可以帮助分析信号中存在的频率成分及其特征。
功率谱密度通常用英文词汇Power Spectral Density (PSD)来表示，它是一种能量谱密度的变体，用于描述随机过程或信号的能量在频率域上的分布情况。
在实际应用中，功率谱密度通常使用傅里叶变换来计算信号的频域分布情况，并且具有很高的精度和可靠性。
在数字信号处理中，功率谱密度广泛应用于滤波、信号检测、频率分析等领域。
总之，功率谱密度是一种非常重要的信号分析工具，具有广泛的应用价值。
掌握功率谱密度的基本原理和方法，对于信号处理和通信领域的从业人员具有重要的意义。
- 1 -。
F 1 , K pa F 2 , K F , K pa北京邮电大学 2004-2005学 年第一学期期末试卷附答案一. 填空（每空 1 分，共 16 分）1. 调相信号 s (t ) = A c cos ϒ≤2π f c t + K P m (t )/ƒ，其解析信号（即复信号）的表达式为 ，其复包络的表示式为。
2. 循环平稳过程的定义是。
3. 用基带信号 m (t ) = 2 cos 4000π t 对载波c (t ) = 20 c os 2π f c t 进行调频，若调频的调制指 数是β f = 9 ，则调频信号的时域表达式s (t )=，其信号带宽B = Hz 。
4. 若多级线性网络的第一、二、……及第n 级的噪声系数及功率增益各为 1 、2、…、 n，则级联后的总噪声系数F 为 。
5. 一 MPAM 数字通信系统每隔 0.1ms 以独立等概方式在信道中传送 128 个可能电平之一，该系统的符号传输速率为 波特，相应的信息传输速率为bit/s 。
6. 数字 PAM 信号的平均功率谱密度取决于及。
7. 在 条件下，BPSK 和 QPSK 的平均误比特率相同，但后者的功率谱主瓣带宽是前者的一半。
SC = B l og 2 1+8. 仙农信道容量公式N 0 B 是在 条件下推导得到的。
c 1 29. 利用线性反馈移存器产生 m 序列的充要条件是。
m 序列应用于扩频通信，可利用 m 序列的 特性进行解扩。
10. 最小码距为d min = 7 的线性分组码可以保证纠正 个错，或可保证检测 个错。
二、选择填空（每空 1 分，共 14 分）从下面所列答案中选择出恰当的答案，将对应英文字母填入空格中，每空格只能选一个答案(a) 减小(b )增大(c )不影响 (d )AMI (e )Manchester(f )CMI (g )HDB3 (h )系统在载频附近的群时延(i )时延(j )在信息序列中引入剩余度 (k )对有剩余度的消息进行减小剩余(l )可靠性 (m )有效性 (n )编码信道 (o )恒参 (p )调制信道 (q )随参 (r )等于 8bit (s )等于 4bit(t )小于 4bit (u )大于 4bit1. AM 信号通过带通系统，当带通系统在信号带宽内的幅频特性是常数，相频特性是近似线性时，通过带通系统后信号包络的 等于 。
功率谱密度（Power Spectral Density，简称PSD）是描述信号或时间序列的频率内容的一种方式。
在物理学、工程学以及数据分析等领域中，功率谱密度是一种常用的分析工具。
PSD表示了信号在各个频率上的功率分布，它描述了信号功率随频率的变化情况。
功率谱密度可以视为信号频谱的模平方，即对每个频率分量上的幅度进行平方操作。
这种表示方式可以揭示信号中的周期性成分、随机成分以及它们的相对强度。
在信号处理中，功率谱密度常用于分析信号的频率特性和噪声特性。
例如，在通信系统中，通过分析接收信号的功率谱密度，可以判断信道中的噪声类型和信号质量。
在振动分析中，功率谱密度可以帮助识别结构中的共振频率和振动模式。
计算功率谱密度的方法有多种，包括自相关函数法、周期图法、Welch法等。
这些方法各有优缺点，适用于不同类型的信号和分析需求。
在实际应用中，需要根据具体情况选择合适的方法来计算功率谱密度。
功率、功率谱密度
功率指物理系统产生或消耗能量的速率，通常用单位时间内的能量来表示。
功率可以用来描述电路中的能量传输、机械系统中的功率输出、热力学系统中的热能转化等等。
功率谱密度是功率信号在频域的表示。
它是指功率信号在各个频率上的功率密度，也就是在某一频率范围内功率的平均值。
功率谱密度可以用来描述信号的频率分布情况，比如说在音频信号中，人耳对于不同频率的声音敏感程度是不同的，功率谱密度可以用来表示不同频率上的声音强度。
功率谱密度在信号处理、通信系统、物理学等领域都有广泛的应用。
在信号处理中，功率谱密度可以用来区分不同信号的频率分布情况，从而实现信号的分类、识别、解调等操作。
在通信系统中，功率谱密度可以用来优化信号传输的带宽、抗干扰能力等性能。
在物理学中，功率谱密度可以用来分析光谱、声谱等信号。
总之，功率和功率谱密度是描述物理系统中能量转换和传输的重要概念，它们在各个领域都有广泛的应用。
- 1 -。

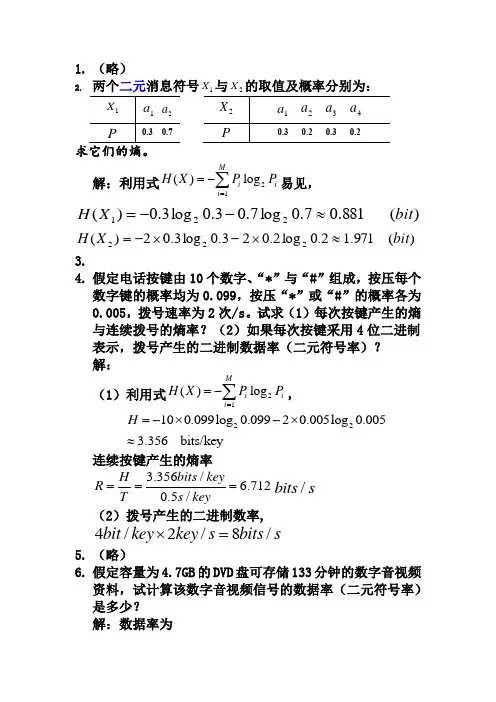

1. （略）2. 两个二元消息符号X 与X 的取值及概率分别为：求它们的熵。
解：利用式21()log Mi i i H X P P ==-∑易见，)(881.07.0log 7.03.0log 3.0)(221bit X H ≈--=)(971.12.0log 2.023.0log 3.02)(222bit X H ≈⨯-⨯-=3.4. 假定电话按键由10个数字、“*”与“#”组成，按压每个数字键的概率均为0.099，按压“*”或“#”的概率各为0.005，拨号速率为2次/s 。
试求（1）每次按键产生的熵与连续拨号的熵率？（2）如果每次按键采用4位二进制表示，拨号产生的二进制数据率（二元符号率）？ 解： （1）利用式21()log Mi i i H X P P ==-∑，22100.099log 0.09920.005log 0.0053.356bits/key H =-⨯-⨯≈连续按键产生的熵率3.356/ 6.7120.5/H bits key R T s key===/bits s（2）拨号产生的二进制数率,4/2/8/bit key key s bits s ⨯=5. （略）6. 假定容量为4.7GB 的DVD 盘可存储133分钟的数字音视频资料，试计算该数字音视频信号的数据率（二元符号率）是多少？解：数据率为304.728/ 5.059Mbps 13360Bytes bits Byte R s⨯⨯==⨯注意，1GB=3092107374182410Bytes Bytes =≈，有时也可用910。
7. （略）8. （略） 9. （略）10. 假定电传打字机的信道带宽为300Hz ，信噪比为30dB（即，30/10/101000S N ==），试求该信道的容量。
解：利用式bps NSB C )1(log 2+=有2C 300log (11000) 2.99()kbps =⨯+=11. 假定某用户采用拨号上网，已测得电话线可用频带300-3400Hz ，信噪比为25dB （即， 2.5/10S N =），试计算该信道的容量；在选用调制解调器时，可选速率为56、28.8或9.6kbps 的调制解调器中哪个较合适？ 解：带宽B=3400Hz-300Hz=3100Hz ，利用式bps NSB C )1(log 2+=，有2C 3100log (1316.23)25.73()kbps =⨯+= 故应采用28.8kbps 的调制解调器较合适（实际调制解调器会结合实际线路情况，自动降低速率，以充分利用信道资源）。
通信原理复习题一、单项选择题1．数字通信相对于模拟通信具有（ B ）。
A．占用频带小Ｂ．抗干扰能力强C．传输容量大Ｄ．易于频分复用2．对于M进制的离散消息源消息源，其平均信息量最大时的概率分布为（ A ）。
A．均匀分布B．正态分布C．瑞利分布D．指数分布3．某二进制信源，各符号独立出现，若“1”符号出现的概率为3/4，则“0”符号的信息量为( B )bit。
A. 1B.2C.1.5D. 2.54、已知二进制离散信源（0，1），每一符号波形等概独立发送，传送二进制波形之一的信息量为（B ）A．1 bit/s B．1 bit C．2 bit/s D．2 bit5、如果在已知发送独立的符号中，符号“E”出现的概率为0.125，则符号“E”所包含的信息量为：( C )A、1bitB、2 bitC、3 bitD、4 bit6、离散信源输出五个不同符号，若各符号概率分别为1/2，1/4，1/8，1/16，1/16，则该信源的熵为多少( B. )。
A. 1.5bit/符号B. 1.875 bit/符号C. 2 bit/符号D. 1 bit/符号7、离散信源输出四个不同符号，若各符号概率分别为1/2，1/4，1/8，1/8，则该信源的熵为多少( C. )。
A. 1.5bit/符号B. 1.875 bit/符号C. 1.75bit/符号D. 1 bit/符号8、数字通信中，在计算码元速率时，信号码元时长是指（C．）A．信号码元中的最短时长B．信号码元中的最长时长C．信号码元中的平均时长D．信号码元中的任意一个码元的时长9、一个二进制数字信号码元时间长度为0.1μs，在传输过程中平均2.5秒产生一个错码，则其平均误码率近似为( D )A. 5×10-6B.2×10-8C.2×10-7D.4×10-810、已知一个8进制信号的符号速率为4800波特，则其对应的信息速率是( D )A.4800bit/sB.2400bit/sC.9600bit/sD.14400bit/s11、下列哪个描述不符合数字通信的特点( B )A.抗干扰能力强B. 占用信道带宽窄C.便于构成综合业务网D. 可以时分复用12、下面描述正确的是：(A. )A. 数字通信系统的主要性能指标是传输速率和差错率；B. 从研究消息的传输来说，通信系统的主要性能指标是其标准性和可靠性；C. 对于数字通信系统，传码率和传信率是数值相等，单位不同的两个性能指标；D. 所谓误码率是指错误接收的信息量在传送信息总量中所占的比例。
