FLUENT_边界条件经典材料

第六章边界条件6.1定义边界条件概述边界条件包括流动变量和热变量在边界处的值。

它是FLUENT分析得很关键的一部分，设定边界条件必须小心谨慎。

边界条件的分类：进出口边界条件：压力、速度、质量进口、进风口、进气扇、压力出口、压力远场边界条件、质量出口、通风口、排气扇；壁面、repeating, and pole boundaries:壁面，对称，周期，轴；内部单元区域：流体、固体(多孔是一种流动区域类型) ；内部表面边界：风扇、散热器、多孔跳跃、壁面、内部。

(内部表面边界条件定义在单元表面，这意味着它们没有有限厚度，并提供了流场性质的每一步的变化。

这些边界条件用来补充描述排气扇、细孔薄膜以及散热器的物理模型。

内部表面区域的内部类型不需要你输入任何东西。

)下面一节将详细介绍上面所叙述边界条件，并详细介绍了它们的设定方法以及设定的具体合适条件。

周期性边界条件在本章中介绍，模拟完全发展的周期性流动将在周期性流动和热传导一章中介绍。

使用边界条件面板边界条件(Figure 1)对于特定边界允许你改变边界条件区域类型，并且打开其他的面板以设定每一区域的边界条件参数菜单：Define/Boundary Conditions...Figure 1: 边界条件面板改变边界区域类型设定任何边界条件之前，必须检查所有边界区域的区域类型，如有必要就作适当的修改。

比方说：如果你的网格是压力入口，但是你想要使用速度入口，你就要把压力入口改为速度入口之后再设定。

改变类型的步骤如下：:1.在区域下拉列表中选定所要修改的区域2.在类型列表中选择正确的区域类型3.当问题提示菜单出现时，点击确认确认改变之后，区域类型将会改变，名字也将自动改变(如果初始名字时缺省的请参阅边界条件区域名字一节),设定区域边界条件的面板也将自动打开。

！注意：这个方法不能用于改变周期性类型，因为该边界类型已经存在了附加限制。

创建边界条件一节解释了如何创建和分开周期性区域。

fluent多相流模型边界条件
在使用FLUENT进行多相流模拟中，边界条件是非常重要的，它们用于描述模拟域中不同区域之间的流体和颗粒物质交互的方式。

下面是一些常见的多相流模型中使用的边界条件：
1. 壁面边界条件：用于模拟颗粒与固体壁面的相互作用。

可以使用不同类型的壁面模型，如无滑移壁面模型、滑移壁面模型、粘性壁面模型等。

2. 入口边界条件：用于描述流体和颗粒物质从模拟域的边界进入的方式。

可以指定不同的入口速度、压力、颗粒物质浓度等。

3. 出口边界条件：用于描述流体和颗粒物质从模拟域的边界流出的方式。

可以指定不同的出口压力、速度、质量流率等。

4. 对称边界条件：用于描述流体和颗粒物质在模拟域的对称边界上的行为。

通常假定对称边界上的速度和压力梯度为零。

5. 注射边界条件：用于描述颗粒物质注入流体中的行为。

可以指定不同的注入速度、颗粒物质浓度等。

6. 气泡边界条件：用于描述气泡在流体中的行为。

可以指定不同的气泡半径、速度、浓度等。

这些边界条件的选择要根据具体的多相流模拟问题来确定，同时还需要根据实际情况和已有的经验进行调整和优化。

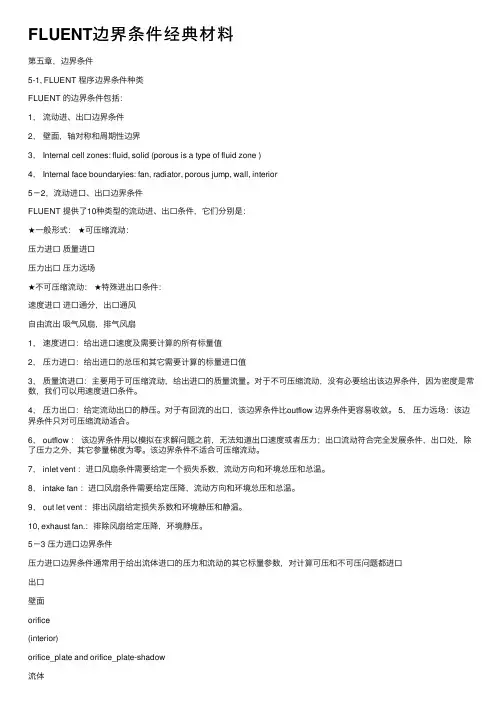

FLUENT边界条件经典材料第五章，边界条件5-1, FLUENT 程序边界条件种类FLUENT 的边界条件包括：1，流动进、出⼝边界条件2，壁⾯，轴对称和周期性边界3， Internal cell zones: fluid, solid (porous is a type of fluid zone )4， Internal face boundaryies: fan, radiator, porous jump, wall, interior5－2，流动进⼝、出⼝边界条件FLUENT 提供了10种类型的流动进、出⼝条件，它们分别是：★⼀般形式：★可压缩流动：压⼒进⼝质量进⼝压⼒出⼝压⼒远场★不可压缩流动：★特殊进出⼝条件：速度进⼝进⼝通分，出⼝通风⾃由流出吸⽓风扇，排⽓风扇1，速度进⼝：给出进⼝速度及需要计算的所有标量值2，压⼒进⼝：给出进⼝的总压和其它需要计算的标量进⼝值3，质量流进⼝：主要⽤于可压缩流动，给出进⼝的质量流量。

对于不可压缩流动，没有必要给出该边界条件，因为密度是常数，我们可以⽤速度进⼝条件。

4，压⼒出⼝：给定流动出⼝的静压。

对于有回流的出⼝，该边界条件⽐outflow 边界条件更容易收敛。

5，压⼒远场：该边界条件只对可压缩流动适合。

6， outflow ：该边界条件⽤以模拟在求解问题之前，⽆法知道出⼝速度或者压⼒；出⼝流动符合完全发展条件，出⼝处，除了压⼒之外，其它参量梯度为零。

该边界条件不适合可压缩流动。

7， inlet vent ：进⼝风扇条件需要给定⼀个损失系数，流动⽅向和环境总压和总温。

8， intake fan ：进⼝风扇条件需要给定压降，流动⽅向和环境总压和总温。

9， out let vent ：排出风扇给定损失系数和环境静压和静温。

10, exhaust fan.：排除风扇给定压降，环境静压。

5－3 压⼒进⼝边界条件压⼒进⼝边界条件通常⽤于给出流体进⼝的压⼒和流动的其它标量参数，对计算可压和不可压问题都进⼝出⼝壁⾯orifice(interior)orifice_plate and orifice_plate-shadow流体Example: Face and Cell zones associated with Pipe Flow through orifice plate适合。

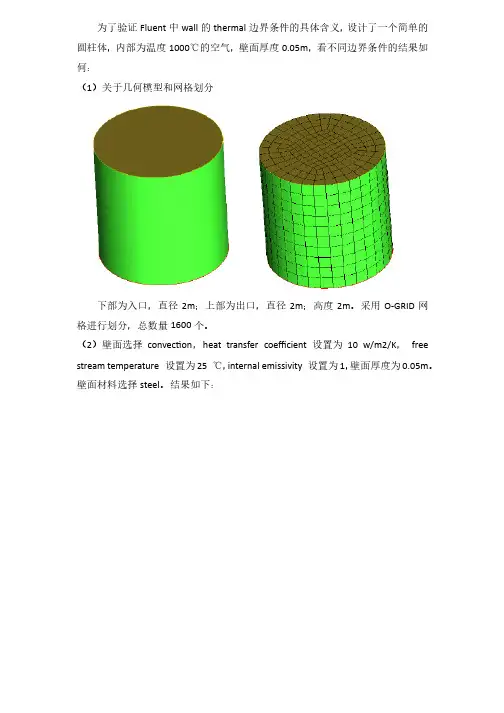

为了验证Fluent 中wall 的thermal 边界条件的具体含义，设计了一个简单的圆柱体，内部为温度1000℃的空气，壁面厚度0.05m ，看不同边界条件的结果如何：何：（1）关于几何模型和网格划分）关于几何模型和网格划分下部为入口，直径2m ；上部为出口，直径2m ；高度2m 。

采用O-GRID 网格进行划分，总数量1600个。

个。

（2）壁面选择convec on ，heat transfer coefficient 设置为10 w/m2/K ，free stream temperature 设置为25 ℃，internal emissivity 设置为1，壁面厚度为0.05m 。

壁面材料选择steel 。

结果如下：。

结果如下：确实存在散热效果，散出的总热流量为-114950.61 W 。

理论计算值（不考虑壁面厚度）为-122265W ，误差为-6%。

该误差是由于壁面厚度引起的。

负号的意思应该表示圆柱内流体传给壁面的热量，而不是壁面传给圆柱体的热量。

思应该表示圆柱内流体传给壁面的热量，而不是壁面传给圆柱体的热量。

（3）壁面选择heat flux ， 基于上面（2）的计算结果设置heat flux 为9750 W/m2，辐射率为1，壁厚为0.05m 。

理论上散出的总热流量应该与（2）相同。

）相同。

结果壁面温度比内部气流的温度还要高，就是说与预期正好相反，不是散热，而是供热了，供热量为122276W。

与理论计算值122265W基本相当（是否可以理解为壁厚再这里没有意义？）基于这个疑问，把壁厚改为0.5m，供热量为122276W，没有变化，说明此时与壁厚无关！，没有变化，说明此时与壁厚无关！现在再把heat flux改为负值，即-9750 W/m2，壁厚0.05m。

和预期结果一直，壁面散热流量为-122276W ，与理论计算值基本一致。

此时再改壁面厚度为0.5m ，散热流量为-122276W 。

说明，heat flux 与壁面厚度无关！关！（4）壁面选择temperature ，温度设置为25℃，壁面厚度0.05m 。

fluent第一类边界条件Fluent第一类边界条件在计算流体力学中，边界条件是模拟物理现象时非常重要的一部分。

它们描述了流体在物体表面的行为，对于正确的模拟结果至关重要。

其中，Fluent软件中的第一类边界条件是常见的一种。

本文将详细介绍Fluent第一类边界条件的概念、特点以及应用。

概念Fluent第一类边界条件又称为指定值边界条件，是在模拟过程中通过给定指定值的方式来描述流体在物体表面的行为。

这些指定值可以是速度、压力、温度等物理量的具体数值。

通过在物体表面施加这些边界条件，可以准确地模拟出流体在不同边界上的行为。

特点Fluent第一类边界条件具有以下几个特点：1. 简单明确：第一类边界条件是最直接、最常用的一种边界条件，它直接给定了流体在物体表面上的物理量数值，没有复杂的计算过程。

2. 精确控制：通过指定具体的数值，可以精确地控制流体在物体表面上的行为，如速度的大小和方向、温度的分布等。

3. 独立性：第一类边界条件是独立于流场解算的，它只与物体表面的几何形状和所描述的物理量有关，而与流体的流动状态无关。

应用Fluent第一类边界条件在各个领域的工程应用中都得到了广泛的使用，以下是几个典型的应用场景。

1. 管道流动：在模拟管道流动时，可以通过给定入口处的速度和出口处的压力来描述流体在管道内的行为。

这样可以准确地模拟出流体在不同位置的流速和压力分布。

2. 翼型气动力学：在翼型气动力学中，可以通过给定翼型表面的压力分布来描述流体在翼型表面上的行为。

这样可以计算出翼型的升力和阻力等重要气动力学参数。

3. 燃烧模拟：在燃烧模拟中，可以通过给定燃烧室壁面的温度和物质的质量分数等边界条件来描述燃烧过程。

这样可以准确地模拟出燃烧室内的温度和物质浓度分布。

总结Fluent第一类边界条件是一种常见且重要的边界条件，在流体模拟中起着至关重要的作用。

它通过给定指定值的方式来描述流体在物体表面的行为，具有简单明确、精确控制和独立性等特点。

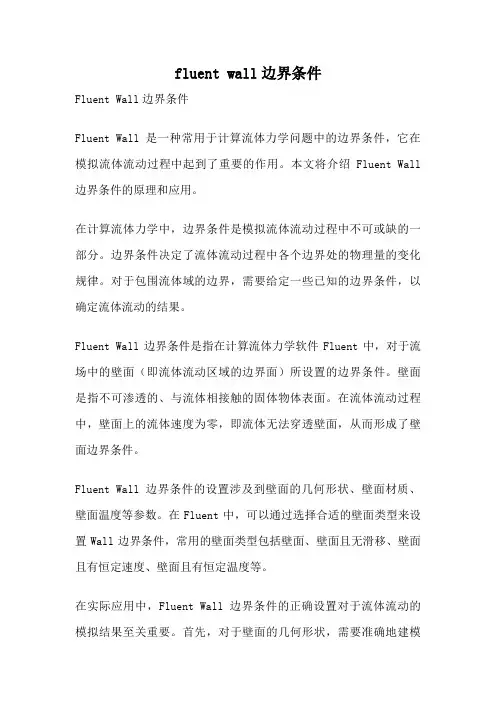

fluent wall边界条件Fluent Wall边界条件Fluent Wall是一种常用于计算流体力学问题中的边界条件，它在模拟流体流动过程中起到了重要的作用。

本文将介绍Fluent Wall 边界条件的原理和应用。

在计算流体力学中，边界条件是模拟流体流动过程中不可或缺的一部分。

边界条件决定了流体流动过程中各个边界处的物理量的变化规律。

对于包围流体域的边界，需要给定一些已知的边界条件，以确定流体流动的结果。

Fluent Wall边界条件是指在计算流体力学软件Fluent中，对于流场中的壁面（即流体流动区域的边界面）所设置的边界条件。

壁面是指不可渗透的、与流体相接触的固体物体表面。

在流体流动过程中，壁面上的流体速度为零，即流体无法穿透壁面，从而形成了壁面边界条件。

Fluent Wall边界条件的设置涉及到壁面的几何形状、壁面材质、壁面温度等参数。

在Fluent中，可以通过选择合适的壁面类型来设置Wall边界条件，常用的壁面类型包括壁面、壁面且无滑移、壁面且有恒定速度、壁面且有恒定温度等。

在实际应用中，Fluent Wall边界条件的正确设置对于流体流动的模拟结果至关重要。

首先，对于壁面的几何形状，需要准确地建模和网格划分，以保证模拟结果的准确性。

其次，对于壁面材质的设置，需要考虑其热传导性能和表面特性，以确保模拟结果符合实际情况。

最后，对于壁面温度的设定，需要根据实际问题的要求和边界条件来确定，以保证模拟结果的可靠性。

Fluent Wall边界条件的应用范围非常广泛。

例如，在汽车工业中，可以使用Fluent模拟汽车周围的气流流动，以评估车辆的空气动力学性能。

在航空航天工业中，可以使用Fluent模拟飞机表面的气流流动，以评估飞行器的气动特性。

在能源工业中，可以使用Fluent 模拟燃烧器内部的气流流动，以优化燃烧过程。

Fluent Wall边界条件是计算流体力学中的重要概念，它在模拟流体流动过程中起到了关键作用。

fluent的边界条件Fluent的边界条件边界条件是计算机程序设计中的重要概念，它定义了程序运行时的各种情况和限制条件。

在Fluent中，边界条件是模拟和分析流体力学问题时必不可少的一部分。

本文将探讨几种常见的Fluent边界条件，包括壁面边界条件、入口边界条件、出口边界条件和对称边界条件。

1. 壁面边界条件壁面边界条件是模拟流体与固体壁面相互作用的重要条件。

在Fluent中，可以通过设置壁面的边界条件来模拟流体在壁面上的行为。

常见的壁面边界条件包括：壁面摩擦、壁面温度和壁面热通量。

壁面摩擦条件用于模拟流体在壁面上的摩擦力，壁面温度条件用于指定壁面的温度，壁面热通量条件用于指定壁面的热通量。

2. 入口边界条件入口边界条件是模拟流体进入计算域的条件。

在Fluent中，可以通过设置入口的边界条件来模拟不同的入流情况。

常见的入口边界条件包括：速度入口、质量流量入口和压力入口。

速度入口条件用于指定流体进入计算域的速度分布，质量流量入口条件用于指定流体进入计算域的质量流量，压力入口条件用于指定流体进入计算域的压力。

3. 出口边界条件出口边界条件是模拟流体离开计算域的条件。

在Fluent中，可以通过设置出口的边界条件来模拟不同的出流情况。

常见的出口边界条件包括：压力出口、速度出口和质量流量出口。

压力出口条件用于指定流体离开计算域的压力，速度出口条件用于指定流体离开计算域的速度分布，质量流量出口条件用于指定流体离开计算域的质量流量。

4. 对称边界条件对称边界条件是模拟流体在对称面上的行为的条件。

在Fluent中，可以通过设置对称面的边界条件来模拟流体在对称面上的对称性。

常见的对称边界条件包括：对称面速度和对称面压力。

对称面速度条件用于指定流体在对称面上的速度分布，对称面压力条件用于指定流体在对称面上的压力。

在使用Fluent进行流体力学模拟时，合理的边界条件的选择是非常重要的。

不同的边界条件将对模拟结果产生直接影响。

FLUENT边界条件经典材料边界条件是科学研究和工程实践中常用的重要概念，它用于定义和描述问题的边界或界面，并给出在这些边界或界面上所满足的条件。

在材料科学和工程中，边界条件是研究和设计材料性能的重要工具，它能够揭示材料的特殊行为和响应，并在材料加工和应用过程中提供有用的指导。

边界条件在材料科学和工程中有不同的应用。

首先，边界条件用于描述材料的物理边界，比如材料的表面、界面或界限。

在研究材料表面性质、界面反应或材料的界限处行为时，边界条件能够限定问题的范围，并提供研究或设计材料的基础。

通过合理选择边界条件，研究人员可以更好地理解材料的表面能量、界面应力、晶界能量等重要参数，从而优化材料的性能和功能。

其次，边界条件在材料加工和制备过程中起着重要的作用。

材料的制备往往涉及到各种加工方法，比如压制、烧结、沉积等，这些加工方法都需要定义适当的边界条件。

在制备过程中，合理的边界条件能够确保材料结构的均匀性、形状的准确性以及所需的宏观性能。

例如，在粉末冶金中，压制时的边界条件包括压力、压模形状和压力速率等，这些参数的选择会直接影响到粉末的堆密度和材料的力学性能。

此外，边界条件也在材料性能测试和应用中发挥着重要作用。

在材料性能测试中，合理的边界条件可以减小外界扰动对实验结果的影响，提高测试的准确性和可重复性。

例如，在拉伸试验中，采用适当的夹具设计和边界条件能够有效地避免试样边缘的应力集中，使得测试结果更加可信。

而在材料应用中，正确选择和应用边界条件可以指导材料的设计和使用，确保材料能够在特定环境下正常工作并满足要求的性能。

在经典材料中，边界条件的应用尤为重要。

经典材料通常是指晶体、金属、陶瓷等传统材料，它们具有明确定义的晶体结构和化学成分。

由于经典材料的结构和性质高度有序，边界条件对其性能和响应的影响非常显著。

例如，在金属材料中，晶界接触和晶界滑移是材料塑性变形的关键过程，其中晶界能量和界面截面积是决定晶界滑移行为的重要因素。

Fluent中Internal边界条件1.引言在计算流体力学（Co m pu ta ti on al Fl uid D yn am ic s,CF D）中，边界条件是模拟流体流动过程中非常重要的一部分。

边界条件的设置直接影响流场的求解结果。

在Fl u en t中，我们可以通过定义不同类型的边界条件来模拟不同的流动现象。

其中，In te rn al边界条件是指在流域内部设置的特殊约束条件，用于模拟流动中的分析区域。

本文将介绍F lu en t中I nt er na l边界条件的设置方法，包括常用的几种类型和其应用场景。

同时，还将分享一些注意事项和实际案例，以便读者更好地理解和应用。

2.内容2.1F i x e d V a l u e条件F i xe dV al ue条件是最常见的In te rn al边界条件之一，通常用于设定流动变量的固定值。

在Fl ue nt中，可以通过设置F ix ed Va l ue条件来模拟材料的定压或定温边界。

例如，我们可以将一个流场中的某个区域设定为固定温度，以模拟热传导过程。

通过在Fl u en t中选择Fi xe dV a lu e条件，并指定温度数值，即可将该区域内所有单元格的温度锁定为所设定的固定值。

2.2Z e r o G r a d i e n t条件Z e ro Gr ad ie nt条件是另一种常见的I nte r na l边界条件，该条件假设沿边界方向没有梯度变化，常用于模拟流体在自由表面的行为。

在F lu en t中，我们可以使用Ze ro Gr adi e nt条件来模拟自由表面的液体流动。

通过将自由表面位置定义为Ze r oG ra di en t，可以实现液体在边界附近自由变形的效果。

2.3S y m m e t r y条件S y mm et ry条件常用于模拟具有对称性的问题，例如流动中的一个平面。

通过设置Sy mm et r y条件，可以减少计算量并简化模拟过程。

fluent多相流模型边界条件
在fluent多相流模型中，边界条件用于定义流场中各个边界的
物理性质和流动特征。

下面列举了几种常见的多相流模型边界条件：
1. 固体边界条件：在多相流中，通常会有一个或多个固体物体存在，如壁面、颗粒等。

边界条件可以设定为固体壁面的性质，如固体物体表面的温度、热传导系数、摩擦和热辐射等。

此外，还可以设定颗粒床的性质，如床层厚度、颗粒表面的热传导系数等。

2. 入口边界条件：多相流模型可以设定入口处的属性，如流体的速度、压力和温度等。

对于颗粒流动，还可以设定颗粒的初始位置、尺寸和数量等。

3. 出口边界条件：出口边界条件定义了流场离开计算域的方式。

可以设定出口处的速度和压力，也可以设定出口处的流量或质量流量等。

4. 对称边界条件：如果计算域中存在对称性，可以使用对称边界条件，使边界上的质量流量和动量流量为零。

5. 多相流边界条件：对于多相流模型，还可以设置其他特定的边界条件，如颗粒与流体的质量传递速率、颗粒的弹性碰撞等。

需要注意的是，具体使用哪种边界条件取决于多相流模型的选
择和模拟目的。

在设置边界条件时，需要考虑流场的物理性质和边界的特点，以确保模型的准确性和可靠性。

fluent辐射边界条件(一)Fluent辐射边界条件介绍辐射传热是热工领域中的重要研究方向之一，而Fluent辐射边界条件是模拟辐射传热过程中关键的一部分。

本文将介绍Fluent辐射边界条件的基本概念和使用方法。

什么是辐射边界条件?Fluent软件是热力学仿真中常用的工具之一，模拟辐射传热过程需要定义辐射边界条件。

辐射边界条件用于模拟物体放射出的能量和吸收的能量。

它决定了在模拟过程中辐射传热的行为和效果。

Fluent辐射边界条件的种类Fluent提供了多种辐射边界条件，以下是一些常用的边界条件类型：•无辐射：用于模拟无辐射情况下的传热过程。

•黑体辐射：将辐射对称地从表面放射到周围环境中。

•灰体辐射：考虑物体表面的辐射性质和辐射率。

•高温表面辐射：用于具有高温表面的物体，如火焰等。

•恒定辐射流：用于模拟辐射通量恒定的边界条件。

如何设置辐射边界条件？在Fluent中设置辐射边界条件需要遵循以下步骤：1.打开Fluent软件并导入模型。

2.在边界条件设置中选择需要设置辐射边界条件的面。

3.在辐射选项中选择合适的辐射边界条件类型。

4.根据具体情况调整各项参数，如辐射率等。

5.完成辐射边界条件设置并开始模拟计算。

使用注意事项在使用Fluent辐射边界条件时，需要注意以下几点：•辐射边界条件的选择应根据具体模拟场景和需求来确定。

•辐射性质和辐射率的设定应符合实际情况或相关文献资料。

•在模拟计算过程中，及时观察并分析计算结果，根据需要可以进行进一步调整和优化。

结论Fluent辐射边界条件是模拟辐射传热过程中必不可少的一部分。

通过选择合适的辐射边界条件类型，并合理设定相关参数，可以更准确地模拟和分析辐射传热现象。

在实际应用中，需要结合具体情况和需求，灵活使用Fluent辐射边界条件来解决实际问题。

拓展阅读以下是一些与Fluent辐射边界条件相关的拓展阅读材料，供读者进一步了解和深入学习：1.Fluent用户手册：Fluent软件的官方文档，详细介绍了Fluent的各种功能和使用方法，在其中可以找到有关辐射边界条件的更多信息。
