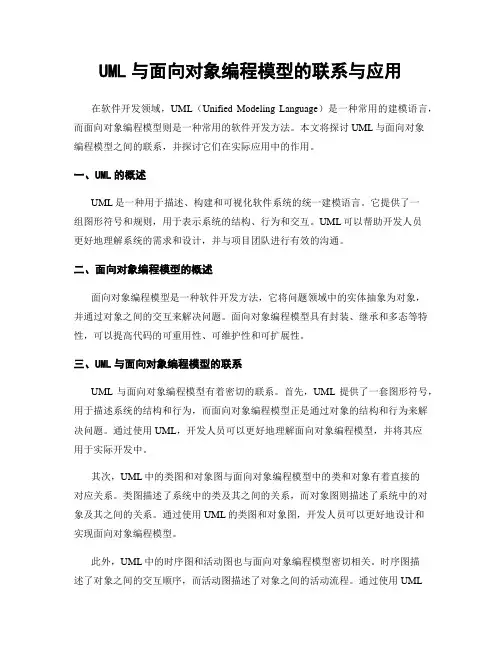

UML与面向对象编程模型的联系与应用在软件开发领域，UML（Unified Modeling Language）是一种常用的建模语言，而面向对象编程模型则是一种常用的软件开发方法。
本文将探讨UML与面向对象编程模型之间的联系，并探讨它们在实际应用中的作用。
一、UML的概述UML是一种用于描述、构建和可视化软件系统的统一建模语言。
它提供了一组图形符号和规则，用于表示系统的结构、行为和交互。
UML可以帮助开发人员更好地理解系统的需求和设计，并与项目团队进行有效的沟通。
二、面向对象编程模型的概述面向对象编程模型是一种软件开发方法，它将问题领域中的实体抽象为对象，并通过对象之间的交互来解决问题。
面向对象编程模型具有封装、继承和多态等特性，可以提高代码的可重用性、可维护性和可扩展性。
三、UML与面向对象编程模型的联系UML与面向对象编程模型有着密切的联系。
首先，UML提供了一套图形符号，用于描述系统的结构和行为，而面向对象编程模型正是通过对象的结构和行为来解决问题。
通过使用UML，开发人员可以更好地理解面向对象编程模型，并将其应用于实际开发中。
其次，UML中的类图和对象图与面向对象编程模型中的类和对象有着直接的对应关系。
类图描述了系统中的类及其之间的关系，而对象图则描述了系统中的对象及其之间的关系。
通过使用UML的类图和对象图，开发人员可以更好地设计和实现面向对象编程模型。
此外，UML中的时序图和活动图也与面向对象编程模型密切相关。
时序图描述了对象之间的交互顺序，而活动图描述了对象之间的活动流程。
通过使用UML的时序图和活动图，开发人员可以更好地理解和设计面向对象编程模型中的交互和流程。
四、UML与面向对象编程模型的应用UML与面向对象编程模型在实际应用中发挥着重要的作用。
首先，通过使用UML，开发人员可以更好地进行系统的需求分析和设计。
他们可以使用UML的用例图来描述系统的功能需求，使用类图来描述系统的结构，使用时序图和活动图来描述系统的行为。
面向对象设计与UML建模方法在软件开发中，面向对象设计是一种常用的设计思想。
它将系统中的一切都视为对象，通过对象之间的交互来完成系统功能。
与此同时，UML建模方法也是一种常用的系统设计工具。
它能够帮助开发人员更加清晰地将系统设计表示出来，并完成系统的构建。
本文将详细介绍面向对象设计与UML建模方法。
面向对象设计的基本概念面向对象设计是一种基于“对象”的设计思想，它将系统中的一切都视为对象，并且通过对象之间的交互来完成系统的功能。
一个对象包含了属性和方法。
属性是对象的状态，而方法是对象能够做的事情。
在面向对象设计中，对象之间通过消息进行交互。
消息是一种可以触发某个对象执行某项任务的信号。
对象之间的交互通过消息传递来进行。
在面向对象设计过程中，我们需要确定系统中包含哪些对象，以及它们之间的关系。
这个过程叫做对象建模。
对象建模的目的是将系统中的对象与它们的关系表达出来，以方便系统设计和实现。
UML建模方法的基本概念UML (Unified Modeling Language) 是一种常用的面向对象建模语言。
它是由OMG (Object Management Group) 开发出来的，用于描述系统的建模过程。
UML建模方法的基本概念包括以下几点：类和对象：类是一种描述对象的集合。
一个类可以包含属性和方法。
对象是类的一个实例。
通过创建对象可以完成类中描述的任务。
关系：类之间的关系包括继承、聚合和关联等。
继承是指一个类可以从另一个类继承属性和方法。
聚合是表示一个类是由另一个类组成的一部分。
关联是表示不同的类之间的关系。
行为：一个类的行为表示了一个对象在完成任务时所需执行的步骤。
行为可以包括状态转移和事件触发等。
UML建模方法的基本步骤UML建模方法能够帮助开发人员更好地进行系统设计和构建。
下面介绍UML建模方法的基本步骤：确定项目的范围和目标：首先确定所需要设计的系统的范围和目标。
然后基于这些目标开始设计系统。
UML与面向对象设计的关系与对比解析在软件开发领域，UML（统一建模语言）和面向对象设计是两个重要的概念。
它们之间存在着密切的关系，同时也有一些区别。
本文将对UML与面向对象设计的关系进行分析，并对它们的对比进行解析。
1. UML的概述UML是一种用于软件开发的图形化建模语言，它提供了一套丰富的符号和图形表示方法，用于描述软件系统的结构、行为和交互。
UML可以帮助开发人员更好地理解和沟通软件系统的设计和实现。
它包括了用例图、类图、时序图、活动图等多种图形表示方法，每种方法都有其特定的用途和表达能力。
2. 面向对象设计的概述面向对象设计是一种软件开发方法，它以对象为基本单位，通过封装、继承和多态等特性来组织和管理软件系统。
面向对象设计将系统分解为一系列的对象，每个对象都具有自己的属性和行为，并且可以通过消息传递来进行交互。
面向对象设计强调系统的可扩展性、可维护性和可重用性，它使得软件系统更易于理解和修改。
3. UML与面向对象设计的关系UML与面向对象设计有着密切的关系，它们可以相互促进和支持。
首先，UML提供了一种通用的建模语言，可以用于描述和分析面向对象设计中的各个方面。
开发人员可以使用UML来绘制类图、时序图等，以更好地理解和表达系统的结构和行为。
同时，UML也提供了一些规范和准则，可以帮助开发人员在进行面向对象设计时遵循一定的原则和约束。
另外，UML还可以作为面向对象设计的工具，帮助开发人员在系统设计和实现过程中进行可视化建模。
通过使用UML工具，开发人员可以快速创建和修改类图、时序图等，从而更好地组织和管理系统的结构和行为。
UML工具还提供了一些辅助功能，如代码生成、自动化测试等，可以提高开发效率和质量。
4. UML与面向对象设计的区别尽管UML与面向对象设计密切相关，但它们之间仍然存在一些区别。
首先，UML是一种建模语言，它更多地关注于系统的描述和分析，而不是具体的设计和实现。
UML提供了一些符号和图形表示方法，用于描述系统的结构和行为，但它并没有规定具体的设计和实现方式。
复习1．软件生命周期的几个阶段软件生命周期主要包括以下几个阶段：需求分析（Requirement Analysis）;软件设计（Software Design）；编码（Coding/Programming）；测试/调试（Testing/Debug）；运行/维护（Running/Maintenance）2．述说Rational Unified Process的三个核心特征RUP的基本特征：(1)受控的迭代（Iterative）式增量（Incremental）开发(2)用例（Use Cases）驱动(3)以软件体系结构为中心3．简述软件开发过程的实质软件开发过程的实质：在开发过程中定义并构建一系列模型，通过这些模型越来越详细地描述系统，直到对需求的充分了解，能够开始编程。
4．UML的“4＋1”视图Use Case 视图：用于描述系统的功能集，它是从系统使用者的角度出发，对系统的抽象表示。
它只考虑系统提供什么样的功能。
包括以下图：用例图、序列图、协作图和活动图。
Logical 视图：用来表示系统的概念设计、详细设计、子系统结构、动态模型等，包括类图、包的组织方式。
包括以下图：类图、对象图、包图和状态图。
Process视图：与logical视图相似，侧重于描述系统的线程和进程，对系统中重要对象的同步机制和通讯过程进行描述。
Development 视图：描述代码组件的组织方式。
包括：Component图。
Deployment 视图：描述部署系统的物理结构图，包括系统硬件、软件构件的拓扑结构。
5．用例图的三要素用例图组成的三要素：用例（Use Case）：描述的是用户可见的需求，一个具体的用户目标参与者（Actor）：使用系统的人或其他系统参与者与用例之间的关系（Relationship）6．简述用例建模的步骤识别Actor；捕获系统功能特性；合并功能特性获得用例；绘制用例图；细化用例描述；7．列举三种用例之间的关系用例之间的关系：泛化（Generalization）：抽取一些用例共同的属性，定义一个基础用例；包含（include）：一个用例的执行要用到另外的用例；扩展（extend）：把新的用例（功能）插入到已有用例（基础用例）；8．根据下图阐述包之间的关系。

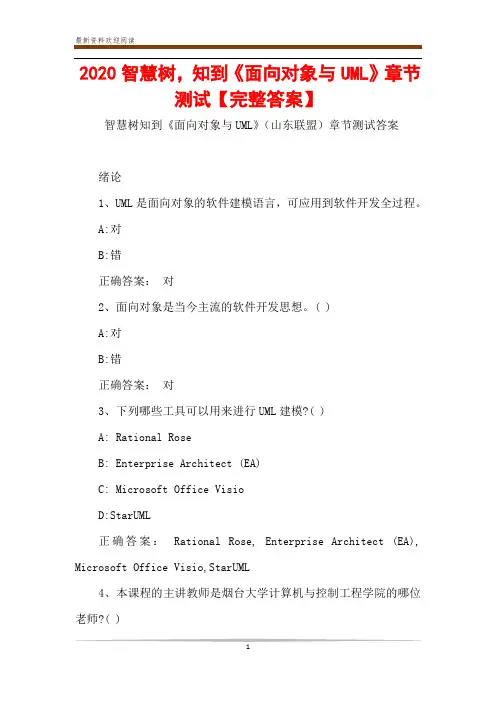

2020智慧树，知到《面向对象与UML》章节测试【完整答案】智慧树知到《面向对象与UML》（山东联盟）章节测试答案绪论1、UML是面向对象的软件建模语言，可应用到软件开发全过程。
A:对B:错正确答案：对2、面向对象是当今主流的软件开发思想。
( )A:对B:错正确答案：对3、下列哪些工具可以用来进行UML建模?( )A: Rational RoseB: Enterprise Architect (EA)C: Microsoft Office VisioD:StarUML正确答案：Rational Rose, Enterprise Architect (EA), Microsoft Office Visio,StarUML4、本课程的主讲教师是烟台大学计算机与控制工程学院的哪位老师?( )A: 螃蟹B: 郭艳燕C: 机器猫D: 哈利波特正确答案：郭艳燕5、我们要从本课程中学到哪些知识?( )A:面向对象的基础知识B:UML软件建模C:面向对象的设计原则D:面向对象编程语言正确答案：面向对象的基础知识,UML软件建模,面向对象的设计原则第一章1、以下对软件建模描述正确的是( )A:要正确建模，模型必须准确反映软件系统的真实情况。
B:每个模型可以有多种表达方式，从不同角度来刻画系统。
C:模型是对现实世界的简化，但不能掩盖重要的细节。
D:描述同一个系统的多个模型只能相对孤立，不能完全孤立，完全孤立的模型是不完整的E:越庞大复杂的系统，建模的重要性越大。
正确答案：要正确建模，模型必须准确反映软件系统的真实情况。
,每个模型可以有多种表达方式，从不同角度来刻画系统。
,模型是对现实世界的简化，但不能掩盖重要的细节。
,描述同一个系统的多个模型只能相对孤立，不能完全孤立，完全孤立的模型是不完整的,越庞大复杂的系统，建模的重要性越大。
2、模型的实质是什么?( )A:便于交流B:对现实的简化C:可视化D:对现实的复杂化正确答案：对现实的简化3、对软件模型而言，下面说法错误的是( )A:是人员交流的媒介B:是软件的中间形态C:是软件升级和维护的依据D:是软件的标准文档正确答案：是软件的标准文档4、以下关于模型的说法错误的是( )A:模型是对现实的简化。

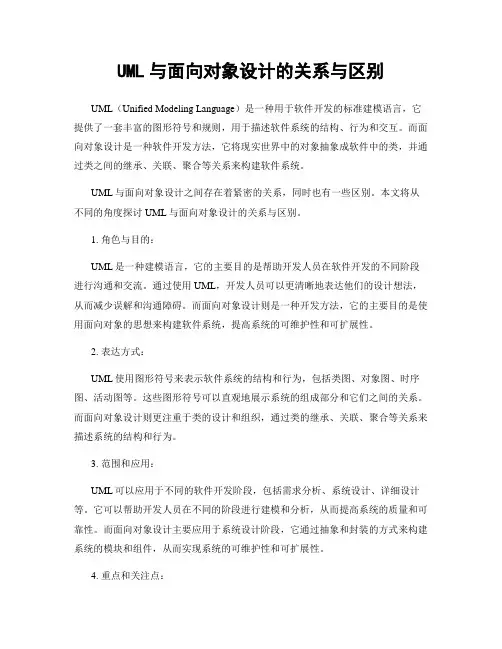

UML与面向对象设计的关系与区别UML（Unified Modeling Language）是一种用于软件开发的标准建模语言，它提供了一套丰富的图形符号和规则，用于描述软件系统的结构、行为和交互。
而面向对象设计是一种软件开发方法，它将现实世界中的对象抽象成软件中的类，并通过类之间的继承、关联、聚合等关系来构建软件系统。
UML与面向对象设计之间存在着紧密的关系，同时也有一些区别。
本文将从不同的角度探讨UML与面向对象设计的关系与区别。
1. 角色与目的：UML是一种建模语言，它的主要目的是帮助开发人员在软件开发的不同阶段进行沟通和交流。
通过使用UML，开发人员可以更清晰地表达他们的设计想法，从而减少误解和沟通障碍。
而面向对象设计则是一种开发方法，它的主要目的是使用面向对象的思想来构建软件系统，提高系统的可维护性和可扩展性。
2. 表达方式：UML使用图形符号来表示软件系统的结构和行为，包括类图、对象图、时序图、活动图等。
这些图形符号可以直观地展示系统的组成部分和它们之间的关系。
而面向对象设计则更注重于类的设计和组织，通过类的继承、关联、聚合等关系来描述系统的结构和行为。
3. 范围和应用：UML可以应用于不同的软件开发阶段，包括需求分析、系统设计、详细设计等。
它可以帮助开发人员在不同的阶段进行建模和分析，从而提高系统的质量和可靠性。
而面向对象设计主要应用于系统设计阶段，它通过抽象和封装的方式来构建系统的模块和组件，从而实现系统的可维护性和可扩展性。
4. 重点和关注点：UML更注重于系统的整体结构和行为，通过类图和对象图等方式来描述系统的组成部分和它们之间的关系。
它强调系统的静态结构和动态行为，从而帮助开发人员更好地理解和分析系统。
而面向对象设计则更注重于类的设计和组织，通过类的继承、关联、聚合等关系来描述系统的结构和行为。
它强调系统的模块化和可重用性，从而提高系统的可维护性和可扩展性。
5. 工具和技术：UML可以使用各种建模工具来进行建模和分析，包括Enterprise Architect、Rational Rose等。
(此文档为word格式，下载后您可任意编辑修改！)《面向对象分析与设计UML》实验报告实验及作业一一、实验目的了解软件工程等基础知识，为后续的统一建模语言UML知识的学习做好准备工作。
二、实验设备与环境装有Visio、RationalRose的计算机。
三、实验内容1、复习阐述“软件工程开发模型”的相关概念，并分析各种模型的优缺点，写成实验报告。
2、熟悉UML软件设计工具Visio、Rational Rose的安装及环境四、实验过程及结果经过上网搜索相关信息进行了解软件工程开发模型的相关概念与优缺点一，什么是软件工程概念模型模型就是抽象，就是有意识地忽略事物的某些特征。
抽象带来的好处是能够反映模型中元素之间的关系，清晰把握大局。
概念模型是模型的一种，简单说就是抽象程度极高的一种模型。
软件工程概念模型是对软件工程领域进行抽象描述的模型，它能够使我们对软件工程有一个完整把握。
二，软件工程开发模型的种类以及优缺点瀑布模型由W.Royce于1970年首先提出。
根据软件工程生存周期各个阶段的任务，瀑布模型从可行性研究开始，逐步进行阶段性变换，直至通过确认测试并得到用户确认的软件产品为止。
瀑布模型上一阶段的变换结果是下一阶段变换的输入，相邻两个阶段具有因果关系，紧密联系。
一个阶段的失误将蔓延到以后的各个阶段。
为了保障软件开发的正确性，每一阶段任务完成后，都必须对它的阶段性产品进行评审，确认之后再转入下一阶段的工作。
评审过程发现错误和疏漏后，应该及时反馈到前面的有关阶段修正错误或弥补疏漏，然后再重复前面的工作，直至某一阶段通过评审后再进入下一阶段。
瀑布模型如图1.1所示。
瀑布模型有许多优点，如可强迫开发人员采用规范的方法；严格规定了每个阶段必须提交的文档；要求每个阶段交出的所有产品都必须经过质量保证小组的仔细验证等。
但瀑布模型也存在缺点，其主要表现在：①在软件开发的初始阶段指明软件系统的全部需求是困难的，有时甚至是不现实的。
UML面向对象的分析第一章面向对象的软件工程简介一、传统软件工程方法存在的问题软件工程提出至今，并没有从根本上解决软件开发问题，软件危机现象依然存在。
就其原因：主要是随着软件应用范围的扩大，软件问题越来越复杂，但也有传统软件工程本身存在的问题，表现在：1、预定义需求的假设是不现实的：需求是模糊的、变化的；需求的沟通是困难的。
2、结构化分析和设计方法存在的问题：需求以功能为基础，分析和设计以过程为基础。
3、思维方式（认识、分析问题的思想方法）与人们平常的习惯不一致。
为了解决这一问题，软件工程有了新的发展：快速原型法和面向对象法。
下面只介绍面向对象的软件工程方法。
二、面向对象的软件工程方法简介 1、基本思想：使软件开发的过程、方法和思想与现实问题的结构以及人类认识和解决问题的方法相一致。
要点：认为客观世界是由各种对象组成的所有对象都划分成各种对1/ 4象类自然界中的所有类组成类的层次结构对象之间通过消息相互联系面向对象 = 对象 + 类 + 继承 + 通讯软件开发的优点：与人类习惯的思维方式一致稳定性好：传统方法基于功能的分析和分解，功能的变化常常会引起软件系统结构的变化。
而在 OO 方法中，功能的变化往往采用从已有类派生出新的子类的方法以实现功能的扩充和修改。
可重用性好：对象和类都是可重用的软件预制件，通过参数化和实例化增加重用性。
可维护性好：独立性好，稳定、易于修改、修改造成的影响小、易于理解。
2、基本概念：对象：是现实中任何可以明确界定和区别的事物或其抽象的实体和概念。
Object = lt; ID， MS， DS， MI gt; 其中：ID：标识； MS：操作集合； DS：数据结构； MI：消息集合类：一组对象共同属性（数据和操作）的抽象。
实例：一个具体的个体。
消息：对象操作的具体调用说明。
方法：操作的具体算法。
属性：描述对象特性的数据。
继承：子类自动共享父类中定义的数据和方法的机制。
对象之间的关系：ISA（抽象）， PART OF（聚合），关联（除此之外）。
UML面向对象技术期末复习整理UML面向对象技术期末复习整理第一章1、UML支撑软件整个生命周期2、对象：面向对象系统的基本构造块，是一些相关的变量和方法的软件集3、事件：指一种由系统预先定义而由用户或系统发出的动作4、面向对象的基本特征：抽象，封装，继承，多态5、模型：对现实客观世界的形状或状态的抽象模拟和简化6、UML定义：是对软件密集系统进行可视化建模的一种语言，也是为面向对象开发系统的产品进行说明、可视化、构造和编制问的一种标准语言7、UML可贯穿软件开发周期的每一阶段，最适用于数据建模、业务建模、对象建模、组件建模填空题1、统一建模语言UML是绘制软件蓝图的标准工具语言，可以对软件系统产品进行说明、可视化、构造和编制文档2、UML在实际软件项目中，可以用于构造各种类型系统的业务模型和软件模型。
3、软件的开发模式有瀑布模型、喷泉模型、基于构件的开发模型和XP方法。
4、面向对象程序的三大要素是多态、封装和继承。
5、瀑布模型的缺点是缺乏灵活性，特别是无法解决软件需求不明确或不准确的问题。
选择题1、对象程序的基本特征是：抽象、封装、继承、多态2、类包含的要素有：名字、属性、操作3、下列关于类与对象的关系说法不正确的是：有些对象是不能被抽象类的4、面向对象方法中的继承机制是子类可以自动地拥有（复制）父类全部属性和操作5、建立对象的动态模型一般包含的步骤有：准备脚本、确定事件、准备事件跟踪表、构造状态图第二章1、UML的概念和模型分为静态结构、动态行为、实现构造、模型组织和扩展机制这几个机制2、面向对象的事物分为：结构事物、行为事物、分组事物、注释事物3、结构事物是UML模型中的名词部分，结构事物分为：类、接口、协作、用例、主动类、构件和结点4、行为事物是指UML模型的相关动态行为，是UML模型的动态部分，它可以用来描述跨越时间和空间的行为。
行为事物是分为：交互和状态机。
5、分组事物：UML对模型中的各种组成部分进行事物分组的一种机制。
