关于蒸压加气混凝土砌块填充墙出现裂缝问题的处理

蒸压砂加气砌块自保温墙体裂缝质量通病的原因分析与控制措施蒸压砂加气混凝土砌块（以下简称砂加气砌块）是以磨细石英砂、水泥、石灰和石膏为主要生产原材料，以铝粉为发泡剂，经配料、搅拌、注膜、预养、切割，在高温（180℃～200℃）高压（10个～12个标准大气压）下养护（10h～12h）而制成的细密多孔状、轻质砂加气块。

砂加气砌块具有突出的节约能源、保护环境的效果，是一种性能优越的轻质新型绿色环保墙体材料。

：吸音防火性能好、节约土地资源，保护耕地、重量轻、降低成本、施工便捷。

另外蒸压砂加气砌块外墙具有较高的精确性，能充分保证薄层施工工艺的要求，可直接在砌块内墙表面进行薄层批嵌，提高室内空间利用率。

砌块尺寸大，可连续砌筑，不受一次砌筑高度的限制，大大提高了砌筑速度。

并具备良好的加工性能，可切锯、镂线槽等，便于管线埋设。

而且可以作为保温材料用于节能建筑，是实现建筑节能最经济、最简便有效的材料。

尽管蒸压砂加气砌块自保温节能材料具有其它建筑材料无法相比的许多优点和性能，但许多地方，对这种新型材料的推广和应用还存在着一定的难度。

究其原因：是设计人员、施工人员以及建设单位对砂加气砌块自保温墙体较为陌生，对材料的性能和施工方法了解程度不够，担心使用这种新型墙体材料会出现诸如墙体开裂、渗水、粉刷层空鼓、脱落等问题，不如目前已经成熟的墙体围护作法保险。

事实上，由于对这种材料缺少了解和设计施工中的失误，蒸压砂加气砌块外墙在使用中可能产生一些问题，但只要经过分析和采取预防措施是完全可以避免这些不良情况的。

一、蒸压砂加气砌块保温墙体开裂的原因分析对于框架结构和框剪结构来说，每一堵墙包括梁、柱、门窗洞口和填充墙、抹灰层、外墙装饰层等，都是一个有机结合的“整体墙”，在这个“整体墙”中，由于许多的内在因素的影响，从而产生多样的内应力，这些内应力从墙体砌筑完成便已开始形成并慢慢在墙体中发生变化；当变化过程中较大的内应力集中在墙体的某一部位，而该处的抗拉强度不足以抗衡的情况下，则会产生裂缝从而释放应力；引起“整体墙”产生内应力的因素很多，其中主要表现在以下几方面：（一）墙体材料及砂浆等产品材料的干缩变形产生的内应力内应力的大小与实际干缩值成正比!而实际干缩值的大小则与新墙材的标态干缩值——实际含水率是同方向变化!与产品的龄期是反方向变化，（二）砌体的沉降收缩产生内应力砌体在砌筑过程及砌筑完成后都会形成沉降收缩!它包括砌体在自重作用下产生的砂浆塑性变形而下沉，也包括墙体材料和砂浆的干燥收缩"其内应力的大小与砌体的沉缩量成正比。

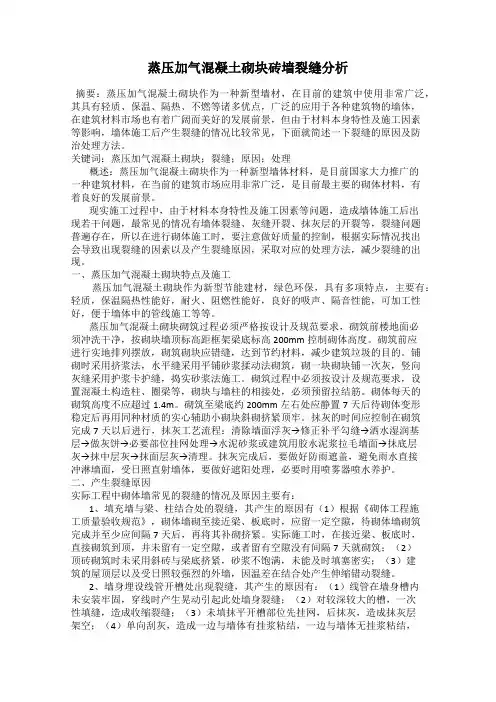

蒸压加气混凝土砌块砖墙裂缝分析摘要：蒸压加气混凝土砌块作为一种新型墙材，在目前的建筑中使用非常广泛，其具有轻质、保温、隔热、不燃等诸多优点，广泛的应用于各种建筑物的墙体，在建筑材料市场也有着广阔而美好的发展前景，但由于材料本身特性及施工因素等影响，墙体施工后产生裂缝的情况比较常见，下面就简述一下裂缝的原因及防治处理方法。

关键词：蒸压加气混凝土砌块；裂缝；原因；处理概述：蒸压加气混凝土砌块作为一种新型墙体材料，是目前国家大力推广的一种建筑材料，在当前的建筑市场应用非常广泛，是目前最主要的砌体材料，有着良好的发展前景。

现实施工过程中，由于材料本身特性及施工因素等问题，造成墙体施工后出现若干问题，最常见的情况有墙体裂缝、灰缝开裂、抹灰层的开裂等，裂缝问题普遍存在，所以在进行砌体施工时，要注意做好质量的控制，根据实际情况找出会导致出现裂缝的因素以及产生裂缝原因，采取对应的处理方法，减少裂缝的出现。

一、蒸压加气混凝土砌块特点及施工蒸压加气混凝土砌块作为新型节能建材，绿色环保，具有多项特点，主要有：轻质，保温隔热性能好，耐火、阻燃性能好，良好的吸声、隔音性能，可加工性好，便于墙体中的管线施工等等。

蒸压加气混凝土砌块砌筑过程必须严格按设计及规范要求，砌筑前楼地面必须冲洗干净，按砌块墙顶标高距框架梁底标高200mm控制砌体高度。

砌筑前应进行实地排列摆放，砌筑砌块应错缝，达到节约材料，减少建筑垃圾的目的。

铺砌时采用挤浆法，水平缝采用平铺砂浆揉动法砌筑，砌一块砌块铺一次灰，竖向灰缝采用护浆卡护缝，捣实砂浆法施工。

砌筑过程中必须按设计及规范要求，设置混凝土构造柱、圈梁等，砌块与墙柱的相接处，必须预留拉结筋。

砌体每天的砌筑高度不应超过1.4m。

砌筑至梁底约200mm左右处应静置7天后待砌体变形稳定后再用同种材质的实心辅助小砌块斜砌挤紧顶牢。

抹灰的时间应控制在砌筑完成7天以后进行，抹灰工艺流程：清除墙面浮灰→修正补平勾缝→洒水湿润基层→做灰饼→必要部位挂网处理→水泥砂浆或建筑用胶水泥浆拉毛墙面→抹底层灰→抹中层灰→抹面层灰→清理。

蒸压加气混凝土砌块裂缝分析及防治措施摘要：在蒸压加气混凝土砌块应用越来越广泛的形势下，开展砌块墙体温度裂缝机理分析，防治墙体裂缝，降低裂缝影响，就成为推广应用蒸压加气混凝土砌块急需解决的一个重大问题。

对于混凝土砌块裂缝，本文从设计和施工等方面提出了一定的防治措施，对实际工作起到了一定的效果，具有一定的指导意义。

关键词：蒸压加气混凝土砌块裂缝防治措施中图分类号： tv543 文献标识码： a 文章编号：引言蒸压加气混凝土砌块自身具有保温、隔热、隔声、质轻等优良功能，是一种非常理想的集保温和围护功能于一体的墙体材料。

随着各地中高层建筑的大量建设，蒸压加气混凝土砌块作为框架内、外填充墙，得到了广泛的推广和应用。

然而，在使用过程中，一些墙体不同程度地出现开裂、渗漏等现象，给业主、开发商在观感上和心理上造成不良影响并引发住户投诉。

1、裂缝的形态及成因随着墙材革新工作的不断推进，蒸压加气混凝土砌块（以下简称alc砌块）已逐渐广泛地在建筑工程中使用，作为一种轻质、隔声、保温性能好的新型建筑墙材，alc砌块的应用有着良好的发展前景。

但在实际应用中，由于材料本身特性及施工因素，易造成墙体施工后出现裂缝问题，其中较常出现的裂缝有下列几种形态：内墙规则裂缝，在两种不同的墙体材料分界处出现。

比如说加气混凝土砌块与混凝土柱梁交界处，内过梁与砌块交界处。

这种裂缝是由于材料本身特性不一而造成的。

内墙不规则裂缝，多发生在窗下交界应力集中处，墙体上的抹灰层上不规则的裂缝，尤以顶层较为严重，可称为温差裂缝。

长度较长的墙体中部出现的一条垂直贯通裂缝。

这种裂缝是由于墙上部梁，受荷载作用产生饶度后，将下部墙体劈裂而造成的。

局部裂缝，墙体随机出现。

这种裂缝是由于粉刷层空鼓后产生的裂缝。

2 、减少加气混凝土砌块砌体裂缝的技术措施2.1设计方面2.1.1当墙体长度超过5m时，墙中应设置钢筋混凝土构造柱，以减少上部梁的变形饶度，对于大于7m以上的墙，除设置2根构造柱外还应在两构造柱间设置一道水平120mm高的腰梁，可有效消除垂直裂缝；2.1.2东西山墙两侧1-2房间窗洞两边设置钢筋混凝土柱；2.1.3在窗洞下增设厚80-100mm，c20，内配2ф8钢筋的混凝土带，2ф8钢筋同框架柱相连接，以减少应力集中带来的开裂；2.1.4混凝土与加气块交界处，电气管线及开关盒四周，增设钢丝网片，置于粉刷层的糙面中；2.1.5砌筑砂浆尽量选用与砌块的弹性模量、线膨胀系数相近的材料；粉刷砂浆中加入含有玻璃纤维的添加剂增加粉刷层的抗裂性。

蒸压加气混凝土砌块墙体裂缝成因及预防措施【摘要】随着墙体材料的不断改进，蒸压加气混凝土砌块是一种作为新型墙体材料，具有轻质、隔声、保温性能好、施工便利等诸多优良的性能。

但在实际使用过程中也出现了裂缝及渗水等问题。

本文对蒸压加气混凝土砌块墙体裂缝的起因进行了分析，并在设计与施工方面提出一些相应预防措施，以供参考。

【关键词】蒸压加气混凝土；墙体；温度裂缝；施工；预防措施随着社会的发展，现代建筑对于建筑材料的要求也越来越高。

蒸压加气混凝土砌块是在建筑中使用越来越广泛的一种墙体材料。

是以水泥、石灰、矿渣、砂、粉煤灰、铝粉等为原料经磨细、搅拌浇注、发气膨胀、蒸压养护等工序制造而成的多孔混凝土。

砌块本身的性能特点是轻质、隔声、保温性能好、施工便利，是一种具有优良性能的新型建材，同时还符合目前智能和低耗建筑的要求。

但在实际应用中，由于材料本身特性及施工因素，易造成墙体施工后出现裂缝、漏渗等问题，这大大地影响使用功能。

下面就针对裂缝问题进行相关探讨。

1 蒸压加气混凝土砌块的特性分析1.1 加气混凝土砌块的受力变形特性加气混凝土的强度较低，抗压强度一般为5mpa左右，抗折强度为0.5mpa左右，弹性模量在1.75×103mpa～2.3×103mpa之间，是一种弹塑性材料，受力后适应变形的能力较强；普通水泥砂浆的强度一般在几十兆帕以上，弹性模量在2.3mpa～2.6104mpa之间，其适应变形的能力较弱。

1.2 蒸压加气混凝土砌块的干缩湿胀特性蒸压加气混凝土的体积安定性受湿度变化影响较大，它吸湿膨胀，干燥收缩，当其收缩应力超过制品抗拉强度或砌体黏结强度时，砌块本身或墙体接缝处就会出现裂缝。

1.3 加气混凝土砌块的热胀冷缩特性加气混凝土的导热系数一般在0.081w/m·k～0.29w/m·k之间，因温变的线膨胀系数为8×10-6mm/m·℃，而普通抹灰砂浆的导热系数约为0.93w/m·k，线膨胀系数为10-4mm/m·℃左右。

关于蒸压加气混凝土砌块填充墙裂缝预防和施工技术探讨摘要：作为建筑物的墙体砌筑材料，使用新型的墙体材料，蒸压加气混凝土砌块就是其中一种使用较多的新型砌体材料。

但是，这种新型材料在施工中常出现一些质量通病从而需要提高施工质量。

关键词:蒸压加气混凝土填充墙砌体裂缝预防措施施工技术中图分类号：u415.6文献标识码：a文章编号：引言蒸压加气混凝土砌块作具有节能、省土、轻质等特点，成为新型墙体材料的重要品种之一。

然而由于它的密度、强度、含水量、膨胀系数，对高温湿热气候的适应性等因素，使得使用这种墙体材料砌筑的墙体都容易产生一些构造性裂缝。

尽管这些裂缝不影响结构安全度，但它影响建筑美观，有些会直接影响使用效果，在住户心理上产生对住宅工程质量的消极作用，在一定程度上制约了这种材料的推广应用。

1.蒸压加气混凝土砌块的性质蒸压加气混凝土砌块具有良好的隔音、隔热、保温性能和体轻、抗震等优点，对减少结构断面，降低结构含钢量大为有利。

由于蒸压加气混凝土砌块的物理与化学性质比红砖要复杂，所以，要充分认识和掌握其特殊性，才能有针对性地采取相应合理的施工方法和措施以达到有效的防裂效果。

1.1蒸压加气混凝土砌块是一种具有高分散多孔结构的建筑材料，孔隙率一般达到70%～80%，闭孔约占40%～50%，由水分蒸发留下的毛细孔造成气孔约20%～40%，而且孔形结构基本上为分散的独立的多孔结构。

1.2蒸压加气混凝土砌块的吸水率较高，而其干缩值与实际含水率有着密切的关系，由于实际含水率的变化会对实际干缩值产生很大的影响和变化，在砌块吸入大量的水以后，在较长一段时间内，它都会具有一个较大的实际干缩值。

而其蒸发含水的速度比较慢，一旦吸入大量的水以后，就存在一个较长的蒸发时间和较长的干缩过程。

所以在实际施工当中，现场砌块的防水避雨保护措施对墙体的质量是至关重要的一环。

1.3蒸压加气混凝土砌块的干缩值较大，干缩期较长，其干缩值一般是红砖的3倍～6倍，因此一定要确保在其达到一定的干缩值后才能使用。

论蒸压加气混凝土墙体裂缝问题蒸压加气混凝土砌块，是我国“十一五规划”推广使用的节能墙体材料，近年来在工程中广泛使用。

但使用蒸压加气混凝土砌块的墙体存在墙体裂缝、裂纹和空鼓等现象，从而造成渗漏水、降低结构的承载力、刚度、稳定性和耐久性。

正确分析其裂缝的部位、原因来制定切实可行的防治措施，十分必要且十分迫切。

一、加气混凝土墙体裂缝的部位加气混凝土墙体裂缝的出现具有一定的规律，一般在砌筑后次年出现，其部位及主要特点如下：水平裂缝：多出现在填充墙中部、顶部和梁交接处以及门窗口过梁下方，有时也出现在墙体与地面交接处。

大多数水平裂缝可以沿墙的厚度、长度方向贯穿整个墙体。

竖向裂缝：多出现在与框架柱或剪力墙竖向连接处，通常宽度较小。

斜裂缝：一般出现在梁柱交接处、主次梁交接处和门窗洞口处，其裂缝宽度、长度都较大，基本上贯穿墙体，通常情况下是沿灰缝开裂或砌块开裂。

粉刷层空鼓裂缝：裂缝方向无规则。

通常呈现网状龟裂，裂缝位置粉刷层空鼓，凿开粉刷层可发现砌块本身无开裂。

二、蒸压加气混凝土墙体裂缝产生的原因1、从加气混凝土的材料特性看。

加气混凝土砌块具有吸水率大、干缩变化显著的特点。

当砌块含水率不大于5%时，其干缩变形才趋于稳定;如果砌块干缩变形过大，则容易造成裂缝。

当干缩变形带来的拉应力超过砌块之间的粘结强度时，裂缝就出现在灰缝;当砌块之间的砂浆粘结强度高于砌块抗拉强度砌块就可能开裂。

砌块在混凝土龄期28天之内时，由于混凝土水化等各种物理化学作用，其干燥收缩较大，因此使用龄期较短的砌块更容易产生干缩裂缝，所以必须使用龄期超过28天的加气混凝土砌块。

加气混凝土砌块的干缩是造成墙体开裂的主要原因，其形式主要是竖向裂缝。

加气混凝土砌块吸水率大，早期吸水快，后期吸水慢，但吸水时间较长，如果砂浆保水性能以及和易性不好，则水分很容易被砌块吸收造成砂浆失去水分，从而造成砂浆强度降低、灰浆不饱满，导致砌块开裂或沿灰缝开裂。

对于抹面砂浆，则容易引起墙体与抹灰层的脱离，出现空鼓。

蒸压加气混凝土砌块墙体裂缝原因及控制措施摘要：蒸压加气混凝土砌块一种安全经济的新型节能墙体材料，以其诸多的优点在建筑工程墙体施工中得到广泛的应用。

本文结合笔者多年实践经验，通过介绍蒸压加气混凝土砌块的特点，重点就蒸压加气混凝土砌块墙体裂缝产生的主要原因进行探讨，并提出了一些科学的控制控制措施，以供实践参考。

关键词：混凝土砌块；墙体裂缝；施工工艺；控制措施1 蒸压加气混凝土砌块特点蒸压加气混凝土砌块是以水泥、石灰、石膏和粉煤灰或河砂为主要原料，以铝粉为发气剂经发泡、成型、蒸压养护等工艺制成的微孔块状墙体材料，与普通实心黏土砖相比，特点比较突出。

2 蒸压加气混凝土砌块墙体裂缝的防治蒸压加气混凝土砌块是一种新型的墙材，普遍用于框架结构非承重墙体建筑。

目前在蒸压加气混凝土砌块墙体施工中，大部分还是沿用传统的墙体砌筑与墙面抹灰工艺。

2.1 裂缝形态及产生原因2.1.1干缩裂缝加气混凝土砌块吸水率大，随着含水量的降低，材料会产生较大的收缩变形，如果砌块干缩变形过大，就造成裂缝。

干缩变形在早期发展较快，如果砌块制成后放置28d，就能完成约50%的干缩变形。

当砌块含水率不大于5%时，其干缩变形就趋于稳定。

当干缩变形带来的拉应力超过砌块之间的粘结强度时，裂缝就出现在灰缝；当砌块之间的砂浆粘结强度高于砌块抗拉强度时，砌块就开裂。

加气混凝土砌块的干缩是造成墙体开裂的主要原因。

这类变形在墙体上分布广、数量多、裂缝程度也比较严重。

如墙体的垂直裂缝、阶梯形裂缝、窗台边斜裂缝、框架柱与填充墙之间的裂缝，其形式主要是垂直裂缝。

2.1.2 温度裂缝由于日照及昼夜温差、室内外温差、季节温差所产生的温度变化，会引起材料的热胀、冷缩。

普通砂浆的导热系数约为0.9w/（m·k），线膨胀系数约为4×10-4mm/（m·℃），与加气混凝土砌块线膨胀系数约为8×10-6mm/（m·℃），相差达到l0倍左右，一旦环境温度变化，则在砌筑砂浆、抹灰砂浆以及砌块之间产生温度应力，当约束条件下温度变形引起的温度应力足够大时，则造成砌块一灰缝之间、砌块一抹灰之间的开裂。

浅述蒸压加气混凝土砌块墙体裂缝的防治措施摘要：随着人们对住宅的功能要求逐步提高，蒸压加气混凝土砌块为一种新型的节能材料，在施工过程中被不断推广和运用。

但是，加气混凝土砌块墙体出现裂缝等一系列问题也始终困扰着我们。

本文通过以中国人民解放军南京政治学院上海分院信息化大楼工程实例，详细阐述加气混凝土砌块墙体裂缝的防治措施。

关键词：蒸压加气混凝土砌块墙体裂缝防治措施0 引言中国人民解放军南京政治学院上海分院信息化综合大楼建筑面积为53819m2，地下三层、地上16层，主体结构形式为框架剪力墙结构，钢筋混凝土剪力墙和加气混凝土轻质砌块墙共同组成墙体。

在施工作业中，我们为了有效防止墙体开裂，通过制定完善的施工方案，加强现场施工管理，进一步确保砌块墙体质量。

轻质、隔声、保温效果好、施工方便等特点是蒸压加气混凝土砌块作为新型建材所具备的优势，满足了当前建筑节能的基本要求。

但是由于吸水率过大（高达60%以上）、湿水性差及膨胀干缩等自身特性，以及一些施工时的影响因素造成加气混凝土砌块墙体施工后容易出现问题，最为常见的是：灰缝开裂、抹灰层的开裂等，为了能够避免出现上述问题，需要对砌筑、抹灰过程进行全程监管和控制。

1 施工准备及环境要求1.1 为确保工程质量，通常选用07级以上抗压强度不低于5mpa、干容重不大于750kg/m3的砌块。

不得混用不同种类的水泥，按照设计要求对各种骨料、掺合料、水等进行配比。

施工时选用粘结性能良好的，具备良好的保水性的专用抗裂砂浆。

1.2 与墙体连接的拉接筋采用植筋，其伸入墙体的长度要求是≥10cm，且不小于墙长的1/5。

植筋后及时报验。

1.3 原料进场做好防雨及防潮工作，按生产时间、规格、质量等级等做好标识，堆放在有遮盖的地方，控制堆放高度在2m之内，堆放时宜保持适当的通风间距，确保砌块干燥，降低砌块的上墙含水率。

2 控制施工工艺措施2.1 基层处理2.1.1 在施工开始之前，首先对楼地面进行冲洗，保持地面干净。

蒸压砂加气(jiā qì)砌块自保温(bǎowēn)墙体裂缝质量(zhìliàng)通病的原因分析(fēnxī)与控制措施蒸压砂加气混凝土砌块（以下简称砂加气砌块）是以磨细石英砂、水泥、石灰和石膏为主要生产原材料，以铝粉为发泡剂，经配料、搅拌、注膜、预养、切割(qiēgē)，在高温（180℃～200℃）高压（10个～12个标准大气压）下养护（10h～12h）而制成的细密多孔状、轻质砂加气块。

砂加气砌块具有突出的节约能源、保护环境的效果，是一种性能优越的轻质新型绿色环保墙体材料。

：吸音防火性能好、节约土地资源，保护耕地、重量轻、降低成本、施工便捷。

另外蒸压砂加气砌块外墙具有较高的精确性，能充分保证薄层施工工艺的要求，可直接在砌块内墙表面进行薄层批嵌，提高室内空间利用率。

砌块尺寸大，可连续砌筑，不受一次砌筑高度的限制，大大提高了砌筑速度。

并具备良好的加工性能，可切锯、镂线槽等，便于管线埋设。

而且可以作为保温材料用于节能建筑，是实现建筑节能最经济、最简便有效的材料。

尽管蒸压砂加气砌块自保温节能材料具有其它建筑材料无法相比的许多优点和性能，但许多地方，对这种新型材料的推广和应用还存在着一定的难度。

究其原因：是设计人员、施工人员以及建设单位对砂加气砌块自保温墙体较为陌生，对材料的性能和施工方法了解程度不够，担心使用这种新型墙体材料会出现诸如墙体开裂、渗水、粉刷层空鼓、脱落等问题，不如目前已经成熟的墙体围护作法保险。

事实上，由于对这种材料缺少了解和设计施工中的失误，蒸压砂加气砌块外墙在使用中可能产生一些问题，但只要经过分析和采取预防措施是完全可以避免这些不良情况的。

一、蒸压砂加气砌块保温(bǎowēn)墙体开裂的原因分析对于框架结构(jiégòu)和框剪结构来说，每一堵墙包括梁、柱、门窗洞口和填充墙、抹灰层、外墙装饰层等，都是一个有机结合的“整体(zhěngtǐ)墙”，在这个(zhè ge)“整体(zhěngtǐ)墙”中，由于许多的内在因素的影响，从而产生多样的内应力，这些内应力从墙体砌筑完成便已开始形成并慢慢在墙体中发生变化；当变化过程中较大的内应力集中在墙体的某一部位，而该处的抗拉强度不足以抗衡的情况下，则会产生裂缝从而释放应力；引起“整体墙”产生内应力的因素很多，其中主要表现在以下几方面：（一）墙体材料及砂浆等产品材料的干缩变形产生的内应力内应力的大小与实际干缩值成正比!而实际干缩值的大小则与新墙材的标态干缩值——实际含水率是同方向变化!与产品的龄期是反方向变化，（二）砌体的沉降收缩产生内应力砌体在砌筑过程及砌筑完成后都会形成沉降收缩!它包括砌体在自重作用下产生的砂浆塑性变形而下沉，也包括墙体材料和砂浆的干燥收缩"其内应力的大小与砌体的沉缩量成正比。

蒸压加气混凝土砌体裂缝原因及对策分析1 蒸压加气混凝土砌体裂缝产生的原因蒸压加气混凝土砌体裂缝产生的原因是多方面的，从工程建筑实践中可以发现，混凝土的吸水性、导湿性、干燥性、收缩性等以及外部环境下的温度变化、施工工艺和技术运用不当等等原因，是蒸压加气混凝土砌体裂缝产生的最为主要的原因。

具体如下：1.1蒸压加气混凝土砌体的吸水性强、导湿性差蒸压加气混凝土砌块由于采用蒸压加气处理，砌块内的混凝土具有连通孔增加、封闭孔相对较少的特点，这就决定了蒸压加气混凝土砌体的吸水性非常好，而蒸压加气混凝土砌体暴露在自然环境下，其导湿时间也就相对增加，导致蒸压加气混凝土砌体内含水率变化相对缓慢，导湿性差和吸水性强也决定了蒸压加气混凝土砌体裂缝的出现的潜在原因之一。

1.2蒸压加气混凝土砌体干燥收缩且收缩极度的不协调由于蒸压加气混凝土砌体采用蒸汽加压处理，造成混凝砌体的干缩变形的程度相对较大，在混凝土凝固28d前，蒸压加气混凝土砌体干缩速度较快，而在实际工程应用中，蒸压加气混凝土通常在28d之前即出厂，此时干缩程度尚未完全，在砌筑墙体时，也就造成砌体裂缝出现的主要原因之一；此外，蒸压加气混凝土砌体虽然其主要材料是粉煤灰、水泥、石灰、发泡的混凝土，但是混凝土的膨胀系数与蒸压加气混凝土砌体具有明显的差异，这就决定了蒸压加气混凝土与普通混凝土在温差变形方面的不同，二者膨胀系数的不同，最容易导致横梁立柱处出现裂缝，其主要原因则是二者膨胀系数不同，导致收缩的协调性遭到破坏。

1.3蒸压加气混凝土砌体施工工艺不当蒸压加气混凝土砌体施工必须严格按照JGJ/'T17-2008，《蒸压加气混凝土建筑应用技术规程》的要求和规定进行相应的施工，加强施工管理，做好应对措施，保障施工工艺的科学性。

而施工工艺不当、施工管理不到位是造成蒸压加气混凝土砌体出现裂缝的人为原因。

如砌块含水率偏低，未浇水湿润，砌筑砂浆或抹灰砂浆中的水分被加气混凝土吸收，砂浆水化反应未能形成，没有强度，导致出现水平、垂直或阶梯形裂缝；未设或少设拉结筋，临时间断时留直搓；砂浆的和易性和保水性差，造成砌筑砂浆灰缝不饱满或砂浆干燥失水无强度。
