《微机原理与接口技术》期末复习要点（选择、填空、判断、简答、分析、设计）计科的汇编除了最后编程，几乎不考第一章微型计算机的基础知识1、二进制数、十进制数，十六进制数转化P16第二章微处理器与系统结构1、8086CPU的两个独立的功能部件、各部件的组成与功能P22~24（至少5题）①名称：总线接口部件（BIU）和执行部件（EU）②BIU和EU的独立工作→→体现了一种指令流水技术③BIU组成：20位地址加法器；4个段寄存器和1个指令指针寄存器；指令队列缓冲器；输入/输出控制电路。

（记图）EU组成：ALU（算术逻辑单元）；8个通用寄存器；标志寄存器FR；执行部件控制电路；（记图）④BIU功能：取指令、读/写存储器、读/写I/O接口（其实就是访问存储器和接口电路）EU功能：执行指令2、CPU内部寄存器：SP、IP P25、P26CPU中共有14个寄存器。

典型的有SP/IP，不能直接修改，完成操作后值自动加减（隐含的）。

SP：堆栈指针寄存器（向下生成，栈底地址最大）压栈push SP-2（占两个单元）IP：指令指针寄存器（只加）IP+指令长度例如：32位，取一条指令+43、CPU4、标志寄存器的控制与状态位数及各标志位（ZF、IF、OF）表示的内容P25~26标志寄存器是：EU的组成部分共9个。

表示状态的有6个，表示控制的有3个。

零标志ZF（Zero Flag）：若运算结果为0，则ZF＝1；否则ZF＝0。

中断标志IF（Interrupt Enable Flag）：如果IF置“1”，则CPU可以接受可屏蔽中断请求；反之，则CPU不能接受可屏蔽中断请求。

溢出标志OF（Overflow Flag）：若运算过程中发生了“溢出”，则OF＝1。

5、8086可屏蔽中断请求信号与中断响应信号的有效电平P33、P34（信号线名称、什么时候有效、响应的条件、8259A和8086的连接的信号线叫什么）INTR（Interrupt Request）可屏蔽中断请求信号，输入、高电平有效。

INTA（Interrupt Acknowledge）中断响应信号，输出、低电平有效。

6、CPU响应INTR引脚上来的中断请求的条件P33或P104条件：IF=1第三章存储器1、存储器地址线、数据线与存储容量的计算P40存储容量=字数×字长2、8086系统中的存储器奇、偶分体结构的连线图PPT21第四章汇编语言及其程序设计1、MOV、PUSH、POP、SHL、SHR指令功能与格式P60、P71 判断改错题！①两个操作数，类型不一致②两个操作数都是存储器寻址类型③移位运算④CS不能跨段⑤CS不能直接修改举例：MOV [AX], [EX] ×SHL AX, 1√(只能是1) 或者用：MOV CX, 2 SHL AX, CX√PUSH CS(读) √POP CS(写)×MOV AX, CS[BX]×MOV CS, AX×2、8086指令系统的七种寻址方式P56~P59立即寻址：MOV AX, 5678H 寄存器寻址：MOV BX, AX直接寻址：MOV AX, [5678H] 间接寻址：MOV AX, [SI]基址寻址：MOV [BX+6], AL 变址寻址：MOV [SI+6], AL基址变址寻址：MOV [BX+SI+5], AX3、汇编语言程序设计（具体参见实验指导书的实验二）（1）、大小写字母转换已知在以BUF为首地地址的字节存储区中，存放着一个以‘$’作结束标志的字符串，编写程序，显示该字符串，并要求将小写字母以大写字母形式显示出来。

（小写a为61H，大写A为41H。

）STACK1 SEGMENTDB 200 DUP(0)STACK1 ENDSDATA SEGMENTBUF DB 'add AX,BX sub CX,10 MOV dx,1234h END$'DATA ENDSCODE SEGMENTASSUME CS:CODE,DS:DATA,SS:STACK1BEGIN: MOV AX,DATAMOV DS,AXLEA BX,BUFLOPA: MOV DL,[BX]CMP DL,'$'JE EXITCMP DL,'a'JB NCMP DL,'z'JA NSUB DL,20HN: MOV AH,2INT 21HINC BXJMP LOPAEXIT: MOV AH,4CHINT 21HCODE ENDSEND BEGIN（2）、编写人机对话程序编写人机对话程序WHAT IS YOUR NAME? 输入：My name is . ，试编写程序。

DSEG SEGMENTDATA DB 0AH,0DH,'WHAT IS YOUR NAME?$'BUF DB 81DB ?DB 80 DUP(0)DSEG ENDSSTACK1 SEGMENTDB 200 DUP(0)STACK1 ENDSCODE SEGMENTASSUME CS:CODE,DS:DSEG,SS:STACK1START: MOV AX,DSEGMOV DS,AXLEA DX,DATAMOV AH,09HINT 21HLEA DX,BUFMOV AH,0AHINT 21HMOV AH,4CHINT 21HCODE ENDSEND START第五章I/O接口与中断技术1、I/O接口的重要作用和主要功能P95~P97作用：解决CPU与外设之间1、速度不匹配问题；2、信号电平不匹配问题；3、信号格式不匹配问题；4、时序不匹配问题。

主要功能：1、数据缓冲功能；2、设备选择功能（寻址）；3、信号转换功能；4、对外设的控制和监督功能；5、中断请求与管理功能；6、可编程功能。

数据信息、控制信号与状态信号是怎么传送的？（数据线）244、273芯片没有片内选择线。

8253有2根，DMA控制器、8250串口芯片有3根片内选择线。

片内选择线的根数，决定了芯片内部的端口的数目。

2、CPU与I/O接口之间的传送控制方式及其特点P98①查询方式。

特点：中央处理器需要花费较多的时间去不断地“询问”外设，外设的接口电路处于被动状态。

②中断方式。

特点：中断方式提高了系统的工作效率，但中央处理器管理中断的接口比管理查询复杂。

③直接存储器存取（DMA）方式。

特点：DMA方式一般用于高速传送数据量较大的成组数据。

3、什么情况下适合于采用无条件传送方式、DMA主要用于什么设备之间P98①有些输出设备随时可以接受数据；有些数据传送的延迟时间是固定的；输入设备准备数据时间是已知的。

②DMA 主要用于：内存与硬盘之间的数据传送。

4、8259A 芯片的接口类型（名称）及中断请求引脚和中断响应引脚 P1088259A ：可编程中断控制器 INT ：中断请求信号引脚 INTA ：中断响应信号引脚5、8259A 及其级联可管理的中断级数 P1071片8259A 能管理8（7n+1）级中断，通过级联用9片8259A 可以构成64 级主从式中断系统。

6、8259A 初始化命令字ICW1的端口地址 P111ICW1对应的端口地址：A0 = 0。

7、根据中断向量表计算中断类型号和中断服务入口地址 （具体参见P116-13）P116-13.已知中断向量表中，001C4H 中存放2200H ，001C6H 中存放3040H ，则其中断 类型码是 71 H ，中断服务程序入口地址的逻辑地址和物理地址分别为3040 H ： 2200 H 和 32600 H 。

中断类型码 × 4 = 偏移地址物理地址=段地址×16+偏移地址(CS ×16+IP) 逻辑地址 CS ：IP画出了图，算分配给ICW1的地址是什么地址步骤：①列出图中CPU 的所有地址线，高位在左。

②根据所选用片选信号线，确定C 、B 、A 对应地址线的取值（标注CBA ）。

③根据G1、A G 2、B G 2（有为低电平）所对应逻辑电路确定其它地址线的取值（采用试值法）。

④分析片内地址线。

用地址数其数量决定每个端口可可以取任意值、没有连接线的地址线口数）。

数量决定了可寻址的端值对应相同的端口（其、已连接的地址线的取)(A B8、根据图示或已知条件具体说明CPU 中断响应后的操作过程 P104 PPT51（包含：读取中断向量号、保护断点；计算中断向量地址；取中断服务程序入口地址；转入中断服务程序并执行；中断返回，恢复断点）过程：①取中段类型号：21H，保护断点（标志寄存器RF，CS，IP）；②计算向量地址 21H×4=84H；③根据向量地址查表，将便宜地址送入IP=1800H，段地址CS=F000H，物理地址F1800H；④转入中断服务程序，进行中断处理。

首地址: CS×10+IP；⑤中断返回，恢复断点（RF,CS,IP）（有才写，没有不用写）。

第六章接口技术1、8255A、8250、8253等芯片的接口名称及基本结构P117、P131、P1378255A：可编程并行接口。

8250：可编程串行接口。

8253：可编程定时计数器。

8259：可编程中断控制器。

2、8255A控制寄存器的端口地址P1208255A控制寄存器的端口地址：113、根据74LS138译码电路分析I/O端口地址（参见P116-6）PPT204、8253通道级联的连接方法及最大定时时间的计算（参见P155-7）将8253芯片的3个计数器级联，假设时钟输入为2MHz ，画出级联框图。

（采用二进制）时钟频率时钟周期1=级联计数初值（最大）=最大通道0计数初值×最大通道1计数初值最大定时时间=计数初值×最大基准时间周期 t = 0.5us × =s 2125⨯ 采用BCD 计数方式：t = 0.5us ×410×410×410=s 525⨯6、RS-232接口标准 P130RS-232标准是异步串行通信标准。

串行适合远距离，并行适用于近距离。

异步串行传输速率的计算：例题：在串行数据传送中，若工作于异步方式，每个字符传送格式为数据位8位，奇偶校验位，起始位和停止位个1位，如其波特率为4800bit/s ，则每秒传送多少个字符？4800/（8+1+1+1）≈436.3=43（假如结果为436.7，则为436，不是四舍五入）7、串行通信与并行通信相比较，串行通信的传送速率 P128、P129串行通信适合远距离，并行通信适用于近距离。

8、PCI 是一种并行总线，它采用同步定时方式和集中式仲裁策略 P148 9、USB 的电气特性 P150电源+5V ；4根芯线（2根传输数据，1根发送，1根接收）； USB 接口是串行通信方式。

合集下载

(word完整版)微机原理及接口技术期末复习资料重点归纳,文档

(word完整版)微机原理及接口技术期末复习资料重点归纳,文档

微机重点总结第一章计算机中数的表示方法：真值、原码、反码〔-127—+127〕、补码〔 -128— +127〕、BCD 码，1000 的原码为 -0，补码为-8，反码为 -7。

ASCII 码：7 位二进制编码，空格20，回车 0D，换行 0A，0-9〔30-39〕，A-Z〔41-5A〕，a-z〔61-7A〕。

模型机结构介绍1、程序计数器PC： 4 位计数器，每次运行前先复位至0000，取出一条指令后PC自动加 1，指向下一条指令；2、储藏地址存放器MAR：接收来自 PC 的二进制数，作为地址码送入储藏器；3、可编程只读储藏器PROM4、指令存放器 IR：从 PROM接收指令字，同时将指令字分别送到控制器CON和总线上，模型机指令字长为8 位，高 4 位为操作码，低 4 位为地址码〔操作数地址〕；5、控制器 CON：〔1〕每次运行前 CON先发出 CLR=1，使有关部件清零，此时 PC=0000，IR=0000 0000；〔2〕CON有一个同步时钟输出，发出脉冲信号 CLK到各部件，使它们同步运行；〔3〕控制矩阵 CM 依照 IR 送来的指令发出 12 位控制字， CON=C P E P L M E R L I E I L A E A S U E U L B I O；6、累加器 A：能从总线接收数据，也能向总线送数据，其数据输出端能将数据送至 ALU进行算数运算〔双态，不受 E门控制〕；7、算数逻辑部件 ALU：当 S U=0 时，A+B，当 S U =1 时，A-B；8、存放器 B：将要与 A 相加或相减的数据暂存于此存放器，它到 ALU的输出也是双态的；9、输出存放器 O：装入累加器 A 的结果；10、二进制显示器D。

中央办理器CPU：PC、IR、CON、ALU、A、B；储藏器：MAR、PROM；输入 / 输出系统： O、D。

执行指令过程：指令周期〔机器周期〕包括取指周期和执行周期，两者均为3 个机器节拍〔模型机〕，其中，取指周期的3 个机器节拍分别为送地址节拍、读储藏节拍和增量节拍。

微机原理与接口技术复习总结

微机原理与接口技术复习总结

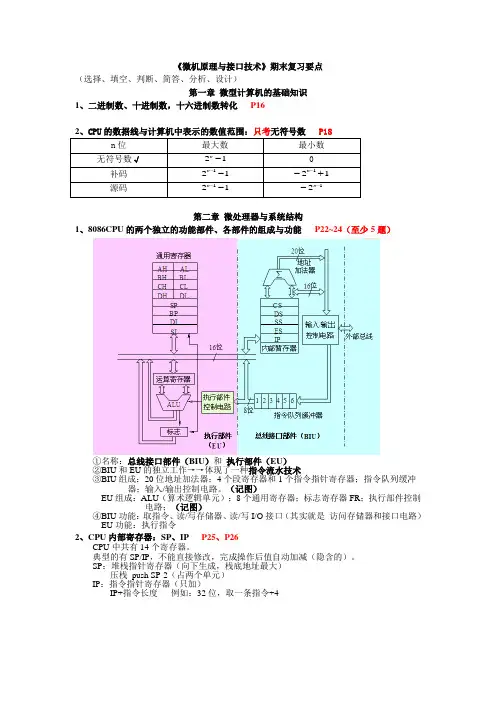

《微机原理与接口技术》期末复习要点（选择、填空、判断、简答、分析、设计）第一章 微型计算机的基础知识1、二进制数、十进制数，十六进制数转化 P16n 位最大数 最小数 无符号数√12-n 0 补码121--n 121+--n 源码121--n 12--n第二章 微处理器与系统结构1、8086CPU 的两个独立的功能部件、各部件的组成与功能 P22~24（至少5题）①名称：总线接口部件（BIU ）和 执行部件（EU ）②BIU 和EU 的独立工作→→体现了一种指令流水技术③BIU 组成：20位地址加法器；4个段寄存器和1个指令指针寄存器；指令队列缓冲 器；输入/输出控制电路。
