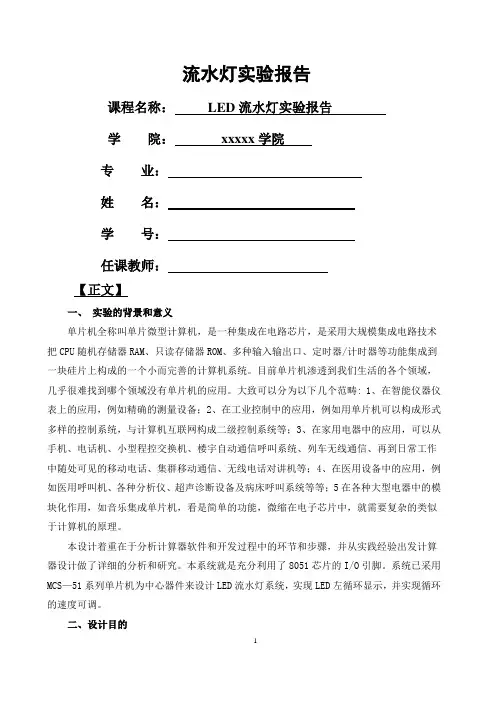

流水灯实验报告课程名称：LED流水灯实验报告学院：xxxxx学院专业：姓名：学号：任课教师：【正文】一、实验的背景和意义单片机全称叫单片微型计算机，是一种集成在电路芯片，是采用大规模集成电路技术把CPU随机存储器RAM、只读存储器ROM、多种输入输出口、定时器/计时器等功能集成到一块硅片上构成的一个小而完善的计算机系统。
目前单片机渗透到我们生活的各个领域，几乎很难找到哪个领域没有单片机的应用。
大致可以分为以下几个范畴: 1、在智能仪器仪表上的应用，例如精确的测量设备；2、在工业控制中的应用，例如用单片机可以构成形式多样的控制系统，与计算机互联网构成二级控制系统等；3、在家用电器中的应用，可以从手机、电话机、小型程控交换机、楼宇自动通信呼叫系统、列车无线通信、再到日常工作中随处可见的移动电话、集群移动通信、无线电话对讲机等；4、在医用设备中的应用，例如医用呼叫机、各种分析仪、超声诊断设备及病床呼叫系统等等；5在各种大型电器中的模块化作用，如音乐集成单片机，看是简单的功能，微缩在电子芯片中，就需要复杂的类似于计算机的原理。
本设计着重在于分析计算器软件和开发过程中的环节和步骤，并从实践经验出发计算器设计做了详细的分析和研究。
本系统就是充分利用了8051芯片的I/O引脚。
系统已采用MCS—51系列单片机为中心器件来设计LED流水灯系统，实现LED左循环显示，并实现循环的速度可调。
二、设计目的1.学习基本理论在实践中综合运用的初步经验，掌握电路设计的基本方法、设计步骤，培养综合设计与调试能力。
2.掌握汇编语言程序和C 语言程序设计方法。
3.培养实践技能，提高分析和解决实际问题的能力。
三、设计任务及要求 1.用个发光二极管作为显示电路 2.实现LED 动态显示 3.能连续循环显示 四、 设计思路LED即为由晶振LED如果要让接在P1.0口的LED1亮起来，相反，如果要让接在P1.0口的LED1了；同理，接在P1.1—P1.7口的其他7个使接在单片机上的八个LED 灯在接通电源后除了最右端一个其余都亮，一秒后倒数第二个熄灭其余都亮，如此循环往复 ，就可以达到流水的效果。
单片机流水灯实验报告1. 实验目的本实验旨在通过使用单片机控制LED灯的亮灭来实现流水灯效果，以加深对单片机控制原理的理解，并培养学生动手实践的能力。
2. 实验器材•单片机开发板•面包板•LED灯•连接线•电源3. 实验原理流水灯是一种常见的LED灯效果，通过控制多个LED灯的亮灭顺序和速度，形成流动的效果。
在本实验中，我们使用单片机通过改变IO口的输出电平来控制LED灯的亮灭。
4. 实验步骤第一步：准备工作•将单片机开发板连接到电脑上，并确保单片机开发环境已经正确安装。
•将面包板连接到单片机开发板上的IO口。
•将LED灯连接到面包板上，确保连接正确。
第二步：编写程序在单片机开发环境中，编写下列代码：#include <reg52.h>sbit LED1=P1^0;sbit LED2=P1^1;sbit LED3=P1^2;sbit LED4=P1^3;void delay(int t) {int i, j;for(i=t;i>0;i--) {for(j=110;j>0;j--);}}void main() {while(1) {LED1=0;delay(1000);LED1=1;delay(1000);LED2=0;delay(1000);LED2=1;delay(1000);LED3=0;delay(1000);LED3=1;delay(1000);LED4=0;delay(1000);LED4=1;delay(1000);}}第三步：烧录程序将编写好的程序烧录到单片机开发板上，确保烧录成功。
第四步：实验测试•将单片机开发板连接到电源上，并打开开关。
•观察LED灯的亮灭情况，是否能够形成流水灯效果。
•如果效果与预期一致，则说明实验成功。
5. 实验结果分析经过实验测试，LED灯能够按照程序中设定的流水灯顺序亮灭，形成了流水灯效果。
说明通过单片机控制IO口输出电平能够实现对LED灯的控制，并且通过改变控制程序中的延时时间可以调整流水灯的速度。
单片机流水灯实验报告本实验旨在通过单片机控制LED灯的亮灭，实现流水灯效果。
通过对实验的设计、搭建和调试，我们可以更深入地理解单片机的工作原理和掌握相应的编程技巧。
实验器材和元件：1. 单片机，我们选用了STC89C52单片机作为控制核心；2. LED灯，我们使用8个LED灯作为实验的输出设备；3. 电阻，为了限流，我们使用了适当的电阻；4. 连接线、面包板等。
实验步骤：1. 搭建电路，首先，我们按照电路图将单片机、LED灯和电阻连接在一起，并将电路连接到电源上；2. 编写程序，接下来，我们使用C语言编写单片机的控制程序，实现LED灯的流水灯效果；3. 烧录程序，将编写好的程序通过烧录器烧录到单片机中；4. 调试程序，将烧录好的单片机连接到电路上，进行程序的调试和验证；5. 完善电路，根据实际调试情况，对电路进行必要的调整和完善，确保LED 灯能够按照预期的流水灯效果工作。
实验结果：经过反复调试和完善，我们成功实现了单片机控制LED灯的流水灯效果。
在程序控制下，8个LED灯按照顺序依次亮起并熄灭，形成了流水灯的效果。
整个实验过程非常顺利，取得了预期的效果。
实验心得：通过本次实验，我们对单片机的控制原理有了更深入的理解，也掌握了一定的C语言编程技巧。
在实验的过程中，我们遇到了一些问题，如LED灯未按预期工作、程序逻辑错误等，但通过分析和调试，最终都得到了解决。
实验不仅提高了我们的动手能力，也培养了我们的分析和解决问题的能力。
总结：本次实验不仅让我们熟悉了单片机的控制方法，也让我们体验了从实验设计到调试完善的整个过程。
通过这次实验，我们不仅学到了专业知识，也培养了动手能力和解决问题的能力。
希望在以后的学习和实践中，能够更好地运用所学知识，不断提升自己的能力。
以上就是本次单片机流水灯实验的报告内容，希望对大家有所帮助。
流水灯的实验报告.docx实验名称：流水灯实验目的：通过使用电子元件和编程语言，实现流水灯的效果，加深对电子元件和编程语言的理解和掌握。
实验器材：Breadboard、Arduino UNO开发板、5个LED（红、绿、蓝、黄、白）、220欧姆电阻5个、跳线若干。
实验原理：Arduino开发板是一种微控制器，通过在电路板上嵌入一个Atmel AVR微处理器和其他相关电子元件，来帮助设计师快速构建各种复杂的电路。
利用Arduino开发板可以轻松地使用各种传感器、电机、执行器和其他电子元件。
而流水灯的实现则需要将5个LED连接到Arduino板的数字引脚13、12、11、10、9，通过编程语言，实现LED灯的不断闪烁和流动效果。
实验步骤：1. 将5个LED分别插入到Breadboard中，用220欧姆电阻限制电流。
将LED的正极连接到Arduino板的数字引脚13、12、11、10、9上，将LED的负极连接到接地引脚GND 上。
2. 将Arduino板通过USB线连接到电脑上，并打开Arduino IDE。
3. 在Arduino IDE中输入以下代码：void setup() {for (int i=9; i<14; i++) { //数字引脚9到13pinMode(i, OUTPUT); //将引脚模式设置为输出模式}}void loop() {for (int i=9; i<14; i++) { //数字引脚9到13digitalWrite(i, HIGH); //将当前引脚的LED亮起delay(200); //等待200毫秒digitalWrite(i, LOW); //将当前引脚的LED灭掉}}4. 点击“上传”按钮，将程序上传到Arduino板上。
5. 实验完成后，观察Arduino板上5个LED灯的状况。
可以看到，LED灯会不断地闪烁和流动，形成类似琉璃灯的效果。
实验结论：通过本次实验，我们成功实现了流水灯的效果。
