塑胶线材摇摆试验机操作规范

1、2、
3.试验结束后
3、
4、
四、修改变更记录:
批准
拟定审核1.保持工作区域和测试仪器整洁。

生效日期
文件编号TPQAWI0073
二、注意事项：
新版发行
仪器型号
摇摆测试仪
作业类别
1 □标准 □保养 □烧录
砝码30个2A1
34
修改日期
4.试验结束：试验结束后检测计数器是否达到设定标准，如已完成，将计数器清零已方便下次测试，取下线材测试其导通性能，判定是否符合标准，完成后将砝码与工具箱收起。

一、操作须序
1.启动阶段：装被试验的试品装夹在调节架上，根据试品的形状或大小调节适当的高度，再通上电源，右旋“电源”旋钮接通电源。

□测试 ■点检 ■操作NO.名称/规格数量 2.摇摆时请勿用手去碰线材。

4.非操作人员,不得随意使用此仪器。

3工具盒
1套
2版次/状态A/1--受控
三、仪器/辅助治具/附料:
NO.版次修改内容记录 2.参数设置：依据样品规格书设置参数，摇摆次数1000~2000次，摇摆角度60度，线材长度40cm，吊重200g砝码，摇摆速度调整为每分钟30~60次。

参考SPEC.
3.试验操作：依据样品规格书调至对应角度，将被测线材装在调节架上，然后串联线材，用鳄鱼夹对应正负极夹住，线材留长40cm，挂上对应测试砝码，计数器清零，按下对应线材的启动按钮，若启动指示灯不亮则表示线材串联失效或损坏，摇摆一定次数后出现指示灯灭现象表示线材已损坏或松动，此时应记下摇摆次数，并检测故障原因。

重庆XX电子有限公司
摇摆测试仪操作指引
4
1摇摆测试仪
1台。

线材弯折摇摆试验机安全操作及保养规程1. 简介线材弯折摇摆试验机是一种用于测试线材在弯曲和震动加载下的耐久性能的测试设备。

为了保证设备的安全运行和延长设备的使用寿命，本文档介绍了线材弯折摇摆试验机的安全操作规程和保养方法。

2. 安全操作规程请按照以下规程进行线材弯折摇摆试验机的安全操作：2.1. 严禁操作•未经培训人员严禁操作设备。

•严禁在设备运行时将任何身体部位伸入摇摆试验机内部。

•严禁在设备运行时进行任何调试和维修工作。

2.2. 穿戴个人防护装备•操作人员应穿戴合适的工作服和安全鞋。

•在操作设备时，应佩戴护目镜和手套等个人防护装备。

2.3. 检查设备状态•使用前应检查设备是否处于正常工作状态。

•确保安全开关和急停开关的正常工作。

•确保设备的电源和接地连接正常。

2.4. 合理放置试验样品•将试验样品正确放置在试验夹具上，并确保夹具牢固。

•避免试验样品与设备其他部件的接触，以免发生人员伤害或设备损坏。

2.5. 控制试验运行参数•根据试验要求，设置适当的试验运行参数，如频率、振幅等。

•在设备运行时，严禁随意调整试验参数，以免对试验样品和设备造成损坏。

2.6. 监控设备运行•在设备运行过程中，保持警惕，密切关注设备的运行状态。

•如发现异常情况（如异响、冒烟等），应立即停止设备并联系维修人员进行检修。

3. 设备保养方法为延长线材弯折摇摆试验机的使用寿命，应定期进行设备的保养维护。

3.1. 日常清洁•定期对设备进行清洁，保持设备外观整洁。

•使用柔软的布擦拭设备表面，避免使用过硬的工具刮擦设备。

3.2. 定期检查•定期检查设备的各个部件是否存在松动、裂纹等情况。

•对设备的运行轨迹、夹具等进行检查和调整，确保其工作正常。

3.3. 润滑保养•根据设备的说明书，定期对设备的滑动部件进行润滑。

•使用指定的润滑油、润滑脂等，并避免润滑过量。

3.4. 设备故障维修•如设备发生故障，应及时联系维修人员进行维修。

•严禁未经授权人员擅自拆卸设备进行维修。

制定部门制订人制定日期1.适用恒瑞国电部分客户线材揺摆测试规范线材揺摆测试机3.仪器设备样品带DC头的线材，线材电气性能良好，每组给测试样品为5PCS 2.试样A、实验过程中，插头两端一直施加一定的电流，线材摇摆次数达到设定次数前，线材在摇摆过程中内部线芯断开，实验机将自动中止记数进程，摇摆测试不通过;线材摇摆次数达到设定的次数，导体未断开，视为实验通过。

B、测试机来回一次为一个周期。

2010-8-12王勃品质部5.结果判定C、调整揺摆的频率，揺摆的角度及测试要求的次数等参数。

B、线材的SR尾部分别与线材揺摆测试机的试验极性相连接。

A、将试样垂直放置，其上端由试样夹夹住PLUG头部，并在其下端距离PLUG头25CM处位置吊上砝码。

实验作业指导书（线材摇摆测试规范）4.实验程序制定部门制订人制定日期2010-8-12王勃品质部实验作业指导书（线材摇摆测试规范）线型线号摇摆频率摇摆角度吊重次数18AWG 45次/分钟120度300克250020AWG 45次/分钟120度250克200022AWG 45次/分钟120度200克150024AWG 45次/分钟120度150克150026AWG 45次/分钟120度100克150018AWG 45次/分钟120度250克150020AWG 45次/分钟120度200克150022AWG 45次/分钟120度150克150024AWG 45次/分钟120度150克100026AWG 45次/分钟120度100克100018AWG 45次/分钟120度200克150020AWG 45次/分钟120度150克150022AWG 45次/分钟120度150克100024AWG 45次/分钟120度100克150026AWG45次/分钟120度50克1000246424681185拟定：6、实验后试摇摆实验后线材试样一律剪断，报废处理。

附表：线材摇摆测试的一般要求：批准王勃审核洪记琼。

UL817摇摆测试UL817摇摆测试标准依据标准：UL817(96.1-96.5)测试设备：线材弯折试验机型号：MK-9832检测对象：软线为⼀体式或⾮⼀体式的电源线及电线组件样品数量：⼀般为6条测试⽅法以及要求：1、软线为18AWG,16AWG,14AWG的平⾏线，连接头为模塑的产品才需要做本测试；2、软线长度为：20英⼨（508mm）3、样品固定到摇摆测试机上，软线的横截⾯平⾏于摇摆轴；4、在离软线12英⼨处悬挂⼀砝码，砝码重量（见测试装置⽰意图说明）；5、⼀次完整的摇摆的动作包括：从垂直位置向⼀侧摆90°，然后摆回垂直位置，然后向另⼀侧摆90°，然后回到垂直位置；6、摆动的速率为每分钟10次完整的摆动；7、判定：2500次摆动内是否有电线断开。

有则测试结果不合格。

测试装置图⽰：产品简介：线材摇摆测试机适⽤于插头引出线、电源线、USB线、⽿机线、⾳频线、⽿机连接线等成品线材的弯折测试或摇摆测试。

本机是将试料固定在夹具上，并加⼀定荷重，试验时左右摆动，经⼀定数次后，检测其断线率，查看其总摆动次数，能⾃动计数，试料弯折⾄断线⽆法通电时，并能⾃动停⽌操作。

本机符合UL817等有关标准“软线组件和电源软线通⽤安全要求”的规定及《头戴⽿机通⽤技术标准GB/T14471-93》线材弯折测试。

产品参数:1、试验⼯位：6组（同时测试）2、弯折⾓度：0~180°（刻度表盘加指⽰针指⽰，⼿动可调）3、弯折⾓度显⽰及调节：指⽰针指⽰刻度表盘，⼿动调节偏⼼轴4、试验速度：10~60/次/分（旋钮调速，LCD显⽰）5、摇摆次数总计数器：0~999999次（可预置，达到次数⾃动停⽌）6、摇摆导通计数器：0~999999次（导通分别⾃动计数，其中⼀组断开，⾃动停⽌计数）7、带钩砝码：50、100、200、300、500g各六个8、⼿柄试验夹具：六组防滑、不易损坏试料特制夹具9、试验固定杆：可上下调整，固定产品下端，试验更符合标准10、机台尺⼨（L×W×H）：880×680×1250mm11、机台重量：100kg12、⼯作电源：AC220V 、50HZ产品特点：1、本机箱体采⽤静电烤漆处理，根据各类标准进⾏设计，整机设计合理，结构紧固，运⾏安全、稳定、准确；2、试验次数计数器可预置，试验导通数器⾃动计数，达到次数，机器⾃动停⽌，具有断电记忆功能，⽅便实⽤；3、试验速度旋钮可调，LCD显⽰，客户根据⾃⼰要求设定，⼈性化设计；4、弯折⾓度⼿动可调，指⽰针指⽰刻度表盘，能够更好的调节；5、六组⼯位同时⼯作，互不影响，分别计数，其中⼀组断线，对应计数器停⽌计数，机器照常试验，提⾼测试效率；6、六组防滑、不易损坏试料特制⼿柄具，夹持产品更⽅便、快捷；7、试验固定杆可上下调整，根据标准要求制作，试验效果更佳；8、配置带钩荷重砝码，可多个叠加，悬挂更为⽅便。

线材摇摆试验机安全操作及保养规程前言线材摇摆试验机作为一种常用的材料强度测试仪器，广泛应用于电气、汽车、航空、轨道交通等领域。

在正常使用的过程中，合理的操作和充分的保养可以有效延长设备寿命，并且更重要的是确保了使用者的安全。

本文旨在向使用线材摇摆试验机的工程师、技术人员详细介绍设备的安全操作和保养规程，帮助使用者合理使用设备，降低安全事故的发生。

设备安全操作规程1. 设备接地不论在何种情况下，都要确保设备的外壳与电源通过接地线连接。

地线的连接应直接连接到可靠接地点，不得与他的设备共用接地，也不得与水管、煤气管等接地，以防止共地电位干扰。

2. 设备电源线材摇摆试验机应通过保护接收器与出厂标配的电源线连接，并满足电源的额定输入电压和频率。

在应对设备电源故障时，首先应检查电源接线是否接好是否插紧，避免在“误解电源状态”的前提下进行维修操作。

3. 设备工作环境线材摇摆试验机的安装应符合规范性的要求和实际操作的需求，在操作前需对工作环境进行必要的验证。

同时应避免在高温或者潮湿等环境下进行操作，以确保设备能够正常工作。

4. 设备开机前的准备工作在开机前，应开启电源开关、打开气源开关，并确保所有的机电装置处于合适的状态，保证设备内部的气压、水压等工作参数能够恰当地运行。

5. 设备操作1.在操作前，应进行设备的功能性测试，以避免出现测试结果与设备状态出现偏差的情况。

2.试验时应遵循规范，严格按照操作说明书进行操作。

3.在操作过程中不得随意开关空气的阀门，以免影响及改变设备的测试性质。

4.在试验进行时，应时刻关注设备的工作状态、指示灯，出现故障应及时处理，停止设备运行。

5.禁止进行任何未经许可的液压、电气等方面的修改和维护，并且不得在不同仪器之间混用气源管路和电气线路。

6. 设备停止工作在设备停机之后，应将设备电源开关关闭，并切断空气阀门，将设备的工作环境进行清理、消毒。

7. 安全紧急控制与应对在线材摇摆试验机发生设备故障时，应立即关闭设备的电源开关，并做好安全隔离前的处理。

文件制修订记录1.0目的：为正确指导测试人员作业，提高测试效率与准确度，延长仪器寿命。

2.0范围：测量室管理人员及指定此仪器之操作人员。

3.0责任：3.1指定操作人员负责仪器之使用与保养工作。

3.2生技负责此仪器之维护工作。

4.0操作方法：4.1弯曲角度的调节：打开试验机的控制箱上盖，松开电机驱动轮与连杆的连接螺丝，移动滑槽裹塊的位置。

使摇动構上的指针指到试验时需要的角度，然后再将驱动轮与连接螺丝擰紧。

4.2将被试电源线的插头片和零线短接，然后夹紧于试验夹具上。

4.3将电源线穿过限位杆，并按要求挂相应重量的砝码，然后将测试线的火线和零线连接与相应工位的连线柱上。

4.4松开限位杆的紧固螺母，上下调节位杆的高度使其符合试验要求，然后将坚固螺母擰紧，将限位杆固定。

4.5实验次数的设定，按住总计数器的试验次数，然后将盖子合上。

4.6将各试验工位的计数器的清零按钮按下，使其重新归零。

4.7调节调速器，调到试验所需要转速，按“启动”钮开关，当试验达到预定次数，试验自动停止。

4.8在试验过程中，如果某一工位上的被测电线已被弯断，则该工位的计数器自动停止计数，此时操作员可根据需要停机检查或上新试样，也可继续试验到结束。

4.9使用完后，将电源关闭。

5.0仪器维护保养注意事项：5.1保持机器外部的清洁度，使用完后必须清除夹具上产品。

5.2定期检查电器方面的电路部分。

5.3各仪器应定期润滑。

6.0注意事项：6.1严禁连接高于220V的电源。

6.2使用前应先把该线所需求的试验角度调好。

6.3选择好要求的速度。

线材摇摆测试标准线材摇摆测试是指在特定条件下对线材进行振动测试，以评估线材的耐久性和稳定性。

该测试旨在模拟线材在实际使用中可能受到的振动情况，以便提前发现潜在的问题并进行改进。

本文将介绍线材摇摆测试的标准及相关注意事项。

一、测试标准。

1. 测试设备，线材摇摆测试通常使用振动测试台进行，测试台应符合相关国际或行业标准，确保测试结果的准确性和可靠性。

2. 测试条件，在进行线材摇摆测试时，需设定合适的振动频率、振幅和持续时间，以模拟线材在实际使用中可能受到的振动情况。

同时，还需考虑线材的材质、结构和用途等因素，以确定合适的测试条件。

3. 测试方法，线材摇摆测试可以采用单轴或多轴振动方式进行，具体选择哪种方式需根据线材的使用环境和振动特点进行综合考虑。

4. 测试参数，在进行线材摇摆测试时，需要记录并分析振动频率、振幅、加速度等参数，以评估线材在振动条件下的性能表现。

二、注意事项。

1. 线材选择，在进行摇摆测试前，需要对线材进行严格的筛选和分类，确保选取的线材符合测试要求，并能够代表整个批次的产品。

2. 测试前准备，在进行线材摇摆测试前，需要对测试设备进行检查和校准，确保设备的正常运行和准确性。

同时，还需对测试样品进行预处理，如去除表面污物、调整线材位置等。

3. 数据记录与分析，在进行线材摇摆测试时，需要实时记录测试数据，并进行及时的分析和比对。

通过对测试数据的分析，可以发现线材在振动条件下可能存在的问题，并进行相应的改进和优化。

4. 结果评估，在完成线材摇摆测试后，需要对测试结果进行全面评估，包括线材的外观、尺寸、材质等方面，以确定线材的耐久性和稳定性是否符合要求。

5. 结论与建议，根据线材摇摆测试的结果，可以得出相应的结论和建议，如产品改进方向、优化设计方案等，以提高线材的质量和可靠性。

三、总结。

线材摇摆测试是评估线材耐久性和稳定性的重要手段，通过模拟线材在振动条件下的表现，可以及早发现潜在问题并进行改进。

摇摆测试机类型安全操作及保养规程本文为摇摆测试机使用操作及保养规程。

在使用之前请认真阅读，确保使用安全。

一、摇摆测试机类型1.机械式摇摆测试机2.电动式摇摆测试机二、摇摆测试机安全操作规程1.在使用前，请确认电源线连接是否正确，机器是否放置平稳。

2.启动机器之前，请关闭机器上所有的开关。

3.启动机器之后，请按照设定的参数进行测试。

4.在测试过程中，请勿以任何方式打开机器或更改任何参数，以免导致机器故障或人员受伤。

5.在使用完毕后，请及时关闭机器、清洗摇摆测试机并断开电源。

三、摇摆测试机保养规程1.每天使用前和使用后，请检查机器的清洁状况。

2.请使用干净的干布进行清洗，不使用任何化学药品。

3.如机器出现任何问题，请及时向制造商或售后客服进行咨询。

四、摇摆测试机维护保养1.在机器闲置期间，请封存好机器，并将其储存在干燥、通风良好的地方，以免机器部件老化或发生损坏。

2.每半年请对机器进行检查，清理部件并更换易损件。

3.如机器出现问题，请及时联系售后客服进行处理。

五、摇摆测试机使用注意事项1.在使用摇摆测试机的过程中，请随时注意自己的身体状态，如出现不适或疲劳，请及时停止操作，以免发生危险。

2.请注意操作人员与机器的安全距离，以免机器运行时发生危险。

以上就是本文的全部内容，摇摆测试机在使用过程中需要注意安全。

通过本文，我们希望能够提高用户使用摇摆测试机的安全意识，避免发生事故。

如果您对本文有任何不了解之处，请及时联系售后客服进行咨询。

线束摇摆测试标准
根据产品不同，线材在设备中的应用环境不同，客户要求线束线材的摇摆标准各不相同。

如普通的数据线一般要求摇摆±90°，频率40次/分钟，达到摇摆次数2000次。

线束摇摆测试作业流程及标准：
1、试验前对线材进行外观及性能测试并编号。

2、线材摇摆机摇摆根据线材不同规格而定(一般调制40次/分钟，50次/分钟，±60/90°)。

3、将线材的插头部分夹于摇摆测试机夹具中进行固定，并将此端短路。

4、将线材拉直后从固定槽中穿入，并于插头塑料成型部分以下约300mm处，打结吊勾码，(一般在250~300g)。

5、将线材另一端的两条线分别串接于指示灯(正常导通时指示灯熄灭)。

6、将每组及总摇摆计数归零，并将每组的“启动”按钮按下，最后将“启动马达”按钮按下进行测试。

7、测试完成后，对线材的导体绝缘层及性能进行检测。

修订记录
文件编号
标题 工序作业指导书
制定日期
作业项目 线材弯曲试验机操作指导书
操作说明： 1、准备好需测试大小长短一样线材. 2、用剪刀剥开线头,均匀折曲夹在每组摇摆测试计数器的摇度架上,再用测试引线夹好线头导线. 3、根据线材粗细软硬定摆度(0--180℃),把每组弯曲计数器归于零位.测试计数器归零。 4、插好220V/50HZ电源,打开测试机总电源开关,根据需求调节好频率.按动面板下排绿色开关,进行测试运行. 5、在规定时间内发现那组计数器下红灯不亮，并记录弯曲次数。
2007.03.26
注意事项: ①测试中，弯曲测试计引线一定要夹牢固被测试线材两端导体。 ②测试计数器最好设置为最大数值。 ③调节弯曲度时，一定非技术人员方可进行。
核准
审核
制作Βιβλιοθήκη 品 质 政 策 ：品 质 至 上，顾 客 为 尊，满 意 为 本，永 续 经 营。
1、公司名称更换。 2、修改操作说明。 3、增加注意事项。

需标准频率（次/分钟），使此机处于工作状态.
4.2调整弯曲角度：打开试验箱机上的左侧门，松开电机驱动臂与连杆上螺丝，旋转调节滑槽内的螺杆，使
摇摆机上试验指针达到所需的角度（45/90/180可连续调节），然后在将电机驱动臂与连杆上螺丝锁紧.
4.3.将测试样本全部短路，并穿过限位杆.置放于夹具上，并旋转螺钉坚固。在将另端的芯线接试验机的两极
上，构成一个回路.
4.4.取所需吊重砝码悬挂于于线材上，距离夹具为350MM左右。并启动各工作计数器绿色按钮，并检查各工
作计数器是否处于归零状态.
4.5.调节所需的测试次数，按启动开关.设备开始自动运行至结束，并观察设置标准条件，如不符按上步骤调
整。
4.6.测试完后，关闭电源，取下实验品.（在试验过程中，如测试线瞬间被弯断，则各该工作计数器停止计数。

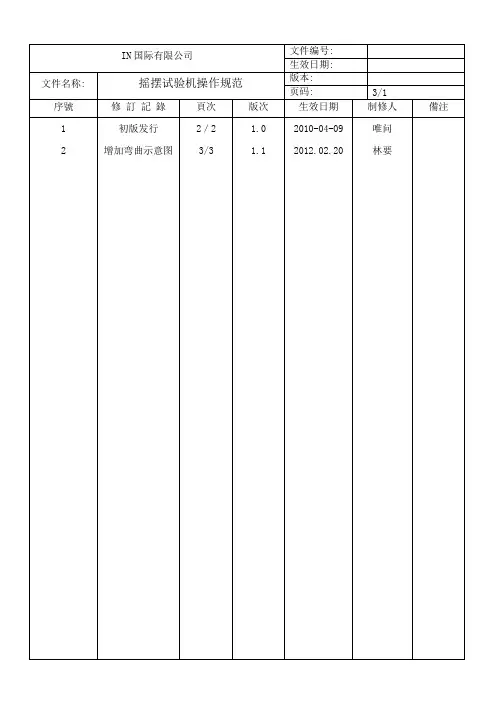

IN国际有限公司
文件编号:
生效日期:
文件名称:
摇摆试验机操作规范
版本:
页码:
3/1
序號修Leabharlann 記錄頁次版次生效日期
制修人
備注
1
2
初版发行
增加弯曲示意图
2／2
3/3
1.0
1.1
2010-04-09
2012.02.20
唯问
林要
IN国际有限公司
文件编号:
生效日期:
2012.02.20.
文件名称:
摇摆试验机操作规范
版本:
1.1
页码:
3/2
1.目的：
为确保摇摆试验机正确使用，特制定此文件,以便明确操作使用.
2.适用范围：
适用于铵辉电子塑胶线材来料检验及成品测试检验（需带线材）.
3.权限：

2.摇摆转速根据线材不同规格而定（一般调至40次/分钟、50次/分钟）。
3.离测试固定端30CM处，悬挂砝码，根据线材不同规格而定，（一般在250～300G）。
4.摇摆次数根据线材不同规格而定（一般在1000次～3000次）。
检验评定：样品测试后不可有断裂、外皮破损烂、线芯断、INT等安全性标准来评定是否有安全性问题
样品测试后不可有断裂外皮破损烂线芯断int等安全性标准来评定是否有安全性问题
深圳市恒颖超实业有限公司
E-CORE TECHNOLOGYCO.，LTD
摇摆测试规范
试验目的：检验线材摇摆承受力是否符合规定要求
试
试验程序：1.线材摇摆机摇摆角度根据线材不同规格而定（一般±60、±90度）。

使用儀器前，請詳細閱讀此說明書前言感谢贵司选择了本公司的产品，本公司不仅给贵司提供质量优良的产品，而且将提供可靠的售后服务。

为确保贵司使用人员之人身安全及仪器的完好性，在使用本仪器前请充分的阅览本操作手册，确实留意其使用上的注意事项。

本操作手册详细介绍此仪器之设计原理、依据标准、构造、操作规范、校正、保养、可能故障的情形及排除方法、电气图等内容。

在本操作手册中如有提及之各种“试验规定”、标准时均只作参考用，如贵司觉得的有出入请自行检阅相关标准和数据。

特别声明：本操作手册不能和为向本公司提出任何要求的依据本操作手册的最终解释权归本公司安全上的注意安全上的记号：在本手册中，关于安全上的注意事项以及使用仪器时有下列重要的各显示事项，为了防止意外事项及危险，请务必遵守下列危险，警告，注意的记言。

危险:此显示的项目，表示如不遵照，操作者有可能受伤害。

!警告:此显示的项目，表示如不遵照，有可能损坏仪器。

!一、概述线材弯折摇摆试验机又称线材弯折试验机，摇摆试验机的简称。

本试验机符合UL817等有关标准“软线组件和电源软线通用安全要求”的规定。

适用于有关生产厂家和质检部门对电源线、DC线进行弯曲试验。

本机可以测试插头引线及电线耐折强度，是将试品固定于夹具后施重，经弯曲到预定次数后，检测其断线率，或无法通电时机台自动停机，检视其总计弯曲次数。

二、主要技术指标1.工作电源：AC220V/50Hz。

2.功率：0.5KW。

3.试验速率：10-60次/分可调。

4.弯曲角度：10º-180º度可调。

5.试验工位：每次同时进行6个插头引线试验。

6.主要功能：每组分别计算，产品折断后机器自动停机自动保存数据。

7.弯曲次数：0-999999可预置。

8.砝码重量： 50g、100g、200g、300g、500g各6个。

9.机箱：采用静电喷粉烤漆。

10.体积（约）：530*320*670mm11.重量（约）：150kg三、机器外观图片图片仅供参考（请以实物为准）1.弯曲角度的调整：打开试验机的侧门，松开电机驱动轮与连杆的连接螺丝，移动滑槽裹滑块的位置，使摆动机构上的指标标到试验时所需的角度，然后再将驱动轮与连杆的连接螺丝拧紧。

在线摇摆试验机安全操作及保养规程前言在线摇摆试验机广泛应用于科研、教育、生产等领域。

为了确保其正常运行并避免意外事故的发生，我们需要遵循一些安全操作规程，同时还需要进行定期保养和维修。

下面我们详细介绍一些在线摇摆试验机的安全操作以及保养规程。

安全操作规程1. 戴好防护用品在进行在线摇摆试验之前，我们需要穿戴好防护用品，包括眼镜、手套、防护服等等，以避免机器运行过程中可能产生的碎片、气体、液体等对人体的危害。

2. 操作前进行检查在进行在线摇摆试验之前，需要检查试验机的各个部位是否存在异常。

对于电力、液压系统和传输系统，要特别注意。

如发现异常情况应立即进行维修或联系有关人员。

3. 合理设置工作参数在设置试验机工作参数时，应该根据试验要求来进行设置，同时也需要考虑到试验机的最大承受能力。

例如，在进行静力试验时，应该合理设置静载力值和工作时间，从而使试验结果更加准确。

4. 放置样品合理将样品放置在试验机上时要特别注意，应该严格按照试验要求来进行。

要尽量减小试验过程中样品的移动，以保证试验的准确性。

5. 注意试验过程中的异常情况在进行试验时，应该随时注意试验过程中出现的异常情况。

如样品出现断裂、声音异常、运动不稳等异常情况时，应该立即中止试验并采取措施处理。

6. 关机时操作正确试验机停止运行时，应该按照操作规程来进行关机操作，避免因操作不当引发事故。

7. 维护保养在线摇摆试验机需要经常进行保养维护，用于延长试验机的寿命，并保证其正常运行。

具体维护和保养规程请参考后文的说明。

保养规程1. 定期检查电源和连接线在试验机长时间使用之后，电源和连接线可能出现损坏和老化等问题。

因此，在进行试验之前应该定期检查电源和连接线的状态，如发现问题应及时处理并更换。

2. 清洁试验机在试验机结束工作之后，应该对其进行清洗，特别是涂有润滑油的部位。

在清洗过程中不应使用化学溶剂或酸碱性物质，这可能会对试验机造成不可逆的影响。

3. 定期更换润滑油润滑油是试验机正常运行的重要保证，因此应该定期更换。

线材摇摆试验操作规范一、目的规范操作员对摇摆试验机的操作方法，通过摇摆试验以验证线材承受摇摆测试的能力,确保来料能够满足我司质量要求。

二、适用范围适用于公司线材来料检验及成品测试检验。

三、前期准备1.机台必须平稳放置于地面，连接好供电电源。

2.准备法码50g、100g、200g、300g、500g各六个3.试验前对线材进行外观及性能测试并编号.四、操作方法1.打开电源开关，此时电源开关指示灯亮。

2.调整摇摆弯曲角度：打开试验机的侧门，松开电机驱动臂与连杆的连接螺丝，转动驱动臂与连杆至水平位置，旋转移动滑槽里滑块的螺丝，使摆动机构上的指针指到试验所需要的角度，然后再将驱动臂与连杆的连接螺丝拧紧。

3.将测试样本被测一端穿过限位杆置放于夹具中间夹紧并短路，再将另一端的芯线连接在试验机的两极上，构成一个回路。

再检查六个指示灯有没有亮，如果不亮证明线路不通或没有接好，需要重新检查连接直至灯亮为止。

4.取所需吊重法码固定在线材上，高度位置视具体要求设置。

5.设置参数：5.1在操作面板上先按“SET”进入“设定画面”，5.1.1按“1”进入“分组计数设定”。

5.1.2按“-”、“1”、“0”、再按“OK”，6组反馈计数全部清零。

5.1.3按“-”、“1”，再按“UP”，6组反馈计数全部开启。

按“EXIT”退出“分组计数设定”。

5.2按“2”进入“功能参数设定”，5.2.1按“1”，进入警报设定，再按“UP”或“DOWN”，调整警报为“全断响”“单断响”“不响”5.2.2按“2”进入完成次数设定，按“0”再按“OK”，完成次数清零（重新开始新样品试验时须从零开始）5.2.3按“3”进入停止次数设定，根据需要输入次数，完成此次数时会自动停止。

5.3按“EXIT”退出到主画面。

6按“AUTO”进行自动运行，运行时可根据要求扭动旋扭调整频率（次/分钟）。

7试验完成后，关闭电源，取下被测样品并对线材的导体绝缘层及性能进行检测.。

线材摇摆测试标准线材摇摆测试是指对电气线材在运行时的摇摆情况进行测试，以评估其在使用过程中的稳定性和安全性。

本文将介绍线材摇摆测试的标准和相关内容。

一、测试目的。

线材摇摆测试的主要目的是为了评估线材在运行时的稳定性和安全性。

通过测试，可以了解线材在受到外力摆动时的情况，从而为线材的设计和使用提供参考依据。

二、测试方法。

1. 准备工作。

在进行线材摇摆测试之前，需要对测试设备进行准备。

测试设备应符合相关标准要求，并且需要进行定期的维护和检测，以确保测试结果的准确性和可靠性。

2. 测试步骤。

（1）将待测试的线材固定在测试设备上，保证线材的一端固定不动，另一端可以自由摆动。

（2）对线材施加一定的力，使其产生摆动。

（3）记录线材在摆动过程中的情况，包括摆动的幅度、频率、持续时间等参数。

（4）根据测试结果，评估线材的稳定性和安全性。

三、测试标准。

线材摇摆测试的标准应该包括以下内容：1. 测试参数。

测试标准应规定线材摇摆测试的具体参数，包括施加力的大小、摆动的幅度、频率和持续时间等。

2. 测试设备。

标准应规定测试设备的要求，包括设备的型号、精度、维护要求等。

3. 测试方法。

标准应规定线材摇摆测试的具体步骤和操作要求，确保测试的准确性和可靠性。

4. 测试结果评定。

标准应规定根据测试结果如何评定线材的稳定性和安全性，以及对测试结果的分析和处理方法。

四、测试结果的意义。

线材摇摆测试的结果对于线材的设计和使用具有重要的意义。

通过测试结果，可以评估线材在受到外力摆动时的稳定性，为线材的设计提供参考依据；同时也可以评估线材在使用过程中的安全性，为线材的选择和使用提供参考依据。

五、测试的注意事项。

在进行线材摇摆测试时，需要注意以下事项：1. 测试环境。

测试应在符合相关标准的环境条件下进行，以确保测试结果的准确性和可靠性。

2. 测试设备。

测试设备应符合相关标准要求，并且需要进行定期的维护和检测，以确保测试结果的准确性和可靠性。

简图:
总计数器 停止 启动 SPEED CONTROL 夹具 固定线材夹具 电源开关 各计数器开关 角度侧箱体内）
电源开关speedcontrol砝码夹具角度盘及指针各计数器开关总计数器固定线材夹具角度调节在左侧箱体内停止启动
文件编号 制定日期 操作步骤
一.开机:将电源线插入 220V 的电源,按下 POWER 键; 二.归零:将各计数器归零. 三.参数设定: 1.根据要求,通过调试“总计数器”设定摇摆总次数; 2.根据要求,通过调节“SPEED CONTROL”设定摇摆频率; 3.根据要求,通过调节“角度调节”,设定摇摆角度. 四.测试: 1.关掉电源后,将待测线材的一端夹好于夹具上; 2.按要求选好砝码吊于线材距上端 30±5cm 处; 3.将线材的另一端与摇摆测试机的电源正负极锷鱼夹串连; 4.打开电源和相关计数器开关,按下“启动”开关就进入摇摆测试； 五.关机:测试完毕后,记录测试结果,然后关掉电源。
摇摆试验机操作指导书
版次 页次 注意事项
1.夹线和吊重后,用固定线材夹具固定好线材的适当位置, 使摇摆的部分保持上下垂直; 2.作测试之前必须对各计数器归零; 3.摇摆频率范围为 0~90 次/分, 摇摆角度范围为 0~180°; 最多可设定的摇摆次数为 999999 次; 4.当仪器有污垢时,请用干净软布沾中性肥皂水或酒精擦拭, 严禁使用汽油、天那水等有机溶剂进行清洗。
