鸿业市政管线软件常见问题与解答(20121031)

鸿业市政管线常见问题解答市政管线软件常见问题目录一．软件安装问题加密锁问题二．给排水管线三．管网平差四．管线综合五．其他一．安装问题：1．软件安装完成后，启动软件总是提示输入授权号。

这是因为在安装软件过程中，版本类型没有选择对，默认的是试用版，根据软件版本类型选择单机或网络。

2．试用版软件还没有用几次就不能用了，怎么回事？一般来说管线软件第一次试用可以用30次，出现这种情况大部分是由于用户因为某种原因重装了软件，这样再用以前的申请号注册就可能会出现这样的情况。

|3．双击软件图标，没有任何出错提示却进入了CAD而不是市政管线软件怎么办？可以这样判断：1、打开CAD的options，点击其中的"文件"页面，查看第一项"支持文件搜索路径"，看看开始的是不是我们软件的，如果是，说明软件的主程序运行正常。

2、在命令行输入ap 然后回车，在出现的对话框中选择我们的软件子目录sys中的acad2000.lsp(cad2000/2002)或acad2004.lsp(cad2004)、acad2005.lsp(cad2005)，然后，点取加载按钮。

3、在命令行输入(s::startup) 后回车，如果软件正常了就说明是acad病毒引起的。

这种情况下，将windows的文件显示方式设为隐藏文件也显示，查找机器所有分区的acad.lsp和acadapp.lsp，全部删除，软件即可正常运行。

如果是CAD2000/2002，删除了CAD病毒还是不行，可能是安装了其它软件与鸿业软件冲突引起的，解决办法：点击鸿业管线图标进入CAD，调用menu命令，查看当前菜单文件的位置，进入当前菜单文件所在目录，将acad.mnl文件先修改为别的名称，退出CAD 重新进入软件应该就可以了。

4软件安装时出错提示安装汇编microsoft.msxml2.publickey token="6bd6bf345378f".version="4.20.9818.0".type="win32,"pr ocessorArchitecture="x86"时出错,请参照帮助和支持来获得更多信息.hresult:0x80070005这种错误一般是由于系统安装了过多的软件，造成微软的MSXML 支持库不能正确安装导致。

使用鸿业市政管线9.0软件常见问题的总结（3）（本部分涉及给水管道设计相关内容。

）1.什么情况下需要定义管道桩号？答：一般在设计野外输水管线时需要定义管道桩号。

在实际工程设计中，野外输水管线以及向水体排放管线的设计时，没有道路桩号可以利用，为准确表现设计内容，可以利用软件中管道里程桩号的概念进行设计。

2.给水管道的管道标高位置与雨污水是否相同？答：不相同。

给水管道标高指管中标高，雨污水管道标高指管内底标高。

3.给水管道中【定井地面标高】时，命令行提示输入的横坡指什么？答：是指道路中心线到节点所在位置的合成坡度，即：（节点所在位置标高-道路中心线标高)／节点到道路中心线的距离。

4.给水管道中【定井地面标高】时，采用“路标高计算”方式时，标高文件如何获取？有什么注意事项？答：标高文件有三种获取方式：①由道路专业提供“*.bgs”设计标高文件；②由设计人员直接输入；③在道路纵断面图上，用【测量图提取】命令提取并保存为“*.bgs”设计标高文件。

注意事项：道路中心线必须定义过桩号；选择的节点须在参照的道路中心线桩号范围内；选择节点的桩号必须在关联的标高文件桩号范围内；井节点距离道路中心线不超过50m。

5.【综合定给排水标高】中，如何使用“回溯调整高优先级管网”选项？答：前题条件是：给水与排水管线垂直间距必须小于设定值时，该选项的设置才会起作用。

当选择不回溯时，则直接在相交位置布置给水弯头；若选择回溯时，则会先判断（给水管径－排水管径）是否大于等于设定值。

当大于等于设定值时，可调整高优先级管网（高优先级管网指交叉管中比当前管道优先级高一级的管网）；当小于设定值时，则不再回溯，直接在给水管上布置弯头。

6.给水自动布置排气和排泥井的方式有哪些？答：①在平面上通过【自动布置排气井】和【自动布置排泥井】布置；②在纵断中通过【自动插入排泥排气井】布置。

7.给水管道中，【断面局部调整】适用于什么情况？答：给水管道设计中，经常需要避让与其交叉的排水管，使用【断面局部调整】命令可在纵断上直接调整给水管道标高，添加给水弯头，既直观又高效。

目录一、软件运行 (3)二、土方 (3)三、平面 (4)四、纵断 (6)五、横断 (7)六、交叉口设计 (12)七、其他 (13)一、软件运行1．打开市政道路软件的时候看不到SZDL的菜单，如何解决？答：方法一：6.0版本在命令行输入“HYSZDL6”。

方法二：删除配置文件。

可以通过软件中【选项】-【配置】除相对应版本的配置文件，如7.0的就是HySzDl_7_pro，再启动软件。

方法三、按病毒处理。

若是CAD2000/2002平台，将软件安装目录\sys\acad2000.lsp改名为acad.lsp，文件尾加一句(s::startup)，再拷贝到工作目录；若是CAD2004～2006平台,将软件安装目录\sys\acad200X.lsp不改名，加一句(s::startup)，再拷贝到工作目录。

注意：方法一和方法三不适用于HYSZDL7和HYSZDL8.0中。

2．在SZDL软件中，为什么只能打开一张图。

打开一张图的话必须关掉前一张图才可以，是什么原因？答：是CAD的系统设置问题，可在命令行输入“SDI”，把值改为0即可。

3．打开市政道路软件时的版本类型不对，用［帮助］中的［关于］切换也不行，如何解决？答：通过在Windows【开始】-【运行】-输入“regedit”后找：HKEY_LOCAL_MACHINE\SOFTWARE\HongYe\SzDl\8.0\SzDl-154对licenceType的类型进行修改.其中的三个数字分别代表：1:试用版,2:单机版,3:网络版。

注：因为CAD版本的不同，在SZDL7.0中是SzDl-85，在SZDL8.0中是SzDl-154。

4．在市政道路软件中，怎么修改图框的内外间距？答：可以在软件安装目录下\USING\TKSET.CFG中修改图框的参数值。

("A4" "1" "0" "1" "0" "0" "1.0" "5.0" "25.0" "1.0")代表的意思是：图框对中线标尺线会签栏会签栏位置图签样式内框pline线宽下边距左边距 A宽度注意：对中线标尺线会签栏会签栏位置图签样式的设定最好通过软件中的[设置图框]命令来修改，尽量不要手工修改。

目录一、软件运行 (3)二、土方 (3)三、平面 (4)四、纵断 (6)五、横断 (7)六、交叉口设计 (12)七、其他 (13)一、软件运行1．打开市政道路软件的时候看不到SZDL的菜单;如何解决答：方法一：6.0版本在命令行输入“HYSZDL6”..方法二：删除配置文件..可以通过软件中选项-配置除相对应版本的配置文件;如7.0的就是HySzDl_7_pro;再启动软件..方法三、按病毒处理..若是CAD2000/2002平台;将软件安装目录\sys\acad2000.lsp改名为acad.lsp;文件尾加一句s::startup;再拷贝到工作目录；若是CAD2004～2006平台;将软件安装目录\sys\acad200X.lsp不改名;加一句s::startup;再拷贝到工作目录..注意：方法一和方法三不适用于HYSZDL7和HYSZDL8.0中..2．在SZDL软件中;为什么只能打开一张图..打开一张图的话必须关掉前一张图才可以;是什么原因答：是CAD的系统设置问题;可在命令行输入“SDI”;把值改为0即可..3．打开市政道路软件时的版本类型不对;用帮助中的关于切换也不行;如何解决答：通过在Windows开始-运行-输入“regedit”后找：HKEY_LOCAL_MACHINE\SOFTWARE\HongYe\SzDl\8.0\SzDl-154对licenceType的类型进行修改.其中的三个数字分别代表：1:试用版;2:单机版;3:网络版..注：因为CAD版本的不同;在SZDL7.0中是SzDl-85;在SZDL8.0中是SzDl-154..4．在市政道路软件中;怎么修改图框的内外间距答：可以在软件安装目录下\USING\TKSET.CFG中修改图框的参数值.."A4" "1" "0" "1" "0" "0" "1.0" "5.0" "25.0" "1.0"代表的意思是：图框对中线标尺线会签栏会签栏位置图签样式内框pline线宽下边距左边距 A宽度注意：对中线标尺线会签栏会签栏位置图签样式的设定最好通过软件中的设置图框命令来修改;尽量不要手工修改..二、土方1．在土方边坡计算时;命令行总是出现“图元无法用自身圆角”这样的提示;是什么原因答：因为软件进行土方边坡计算时;无法处理圆曲线处理后的边坡线跑出边界很远..解决方法：绘制土方边界时用直线段来组合代替圆曲线;再计算边坡的量；也可用直线段绘制好后把图层刷到土方边界图层上面再重新进行计算..2.一块区域;进行标高标注和土方标注时;文字全都重叠在一起了;为什么会出现这种情况答：因为土方网格尺寸设置的太小了;标高的标注位置是从角点45度方向向外斜长1m处标注的..可以把网格的尺寸调大一点;参照软件默认的网格尺寸大小20m..3．由四条道路包围的扇形区域;四条道路都有各自的坡度;怎么进行土方计算答：大致步骤如下：①对每条道路都进行桩号定义；②纵断—交互输入设计标高;对每条道路保存设计标高文件；③在平面—桩号—点取标注桩号;对桩号进行加密标注；④纵断—求任意桩设计高程;把桩号高程对应道路桩号记录下来；⑤土方—设计标高离散点—逐点输入;利用记录下的标高在道路上分别输入标高离散点；⑥进行土方计算;在土方计算－角点标高定义时;设计标高的定义方式选择由离散点计算;然后就可以进行土方计算了..4．土方—边坡计算后;土方边界与示坡线的位置关系是怎样的答：边坡计算的时候;是以土方边界为边线;土方边界所处的位置如果是挖方的话;土方边界是坡口线就是放坡的高边线；如果土方边界线所处的位置是填方处的话;土方边界就是坡脚线就是放坡的低边线..5．当图面上的设计标高文字是属性块时;怎么进行标高的识别答：因为设计标高离散点中;无属性块定义这种识别方式;可以先用地形－自然标高离散点－属性块定义处理后;再用土方－设计标高离散点－文本定义点取文字进行识别处理..这样就能正确识别属性块定义的设计标高..三、平面1．CAD里的计算机坐标值与SZDL软件中的测量坐标值、逐桩坐标表中的坐标值为什么会不一样答：CAD中默认的计算机坐标和测量坐标在转化后是一致的;同样都是用X表示;但是在计算机坐标里面表示的是横坐标;在测量坐标里面表示的是纵坐标..逐桩坐标表中的坐标与测量坐标是完全对应的..如果计算机坐标和测量坐标不同时可以在平面－两点定义坐标中进行坐标关系的校正..2．进行道路自动标注桩号后;标注出来的桩号总是与道路中心线不垂直;如何处理答：这是因为在CAD中格式的角度类型选择不对;在CAD菜单格式—单位—角度类型中改为十进制的形式即可..3．在鸿业市政道路软件中;只能对弯道最内侧车道进行加宽;要实现对多条车道进行加宽;如何处理答：在超高加宽中;如果要对除去弯道最内侧以外的其他板块进行加宽;可以通过手工编辑加宽文件来实现..加宽文件的格式:4．在鸿业市政道路软件中;仅能对距离中线最近的行车道进行超高计算;要实现多个车道的超高;如何处理答：可以通过手工编辑超高文件、1 高程线位置:0 - 原设置位置 1 - 路基左边缘2 - 路基右边缘2 = 号左边是左边的横坡;右边是...5．超高加宽设计后总是弹出一个对话框;提示“弯道处修改加宽失败”;是什么原因答：这是因为软件在平面图中没有自动修改加宽造成的;可以通过手工绘制在图面上修改加宽就可以了..出现这种情况并不影响加宽的实际结果;因为当超高加宽计算文件已经形成就说明超高加宽设计已经成功..在后续的设计中软件会读取超高加宽文件;相关的计算结果也会考虑到超高加宽文件..6. 用SZDL7.0导线法线型设计设计出基本型缓和曲线后;手工修改其中一段;再使用曲线法设计设计S型或C型缓和段;构成线形..出现自动定线提取交点文件信息错误;平曲线参数标注错误等问题;怎么解决答：遇到这种情况;是由于目前SZDL7.0中线形设计;并不支持手工修改后二次软件设计;因为道路软件设计出来的线形都是带有数据的;一旦进行手工修改会破坏原有的线形信息;就无法再次利用软件进行设计了..目前的解决办法：对软件设计出来的线形不要手工修改;可通过调用其他设计方法来得到S型或C型缓和段;否则可能会出现自动定线保存鸿业交点文件错误;平曲线参数标注-绘平曲线交点错误等..7．在线转道路的时候;道路布置中并没有慢车道;只是通过修改板块的名称还是无法实现;应该怎么操作答：通过线转道路对话框右下角参数设置区;点击中的板块名称;通过下拉菜单进行板块的删除、新建和其他编辑..8．市政道路软件中有没有平面规范检查的功能;如果查询结果发出提醒是不是要全部重新设计线型答：鸿业市政道路软件在平面—平面规范检查中可以进行线型的规范检查..规范检查的结果分成“警告”和“提示”两种类型;一般来说;“警告”是违反了规范当中的强制规定;必须修改；“提示”只是违反了规范里面一般或者推荐性质的规定;可以按照要求修改也可以不改..即不需要全部重新设计线型;一般只需重新设计“警告”类型提示指出的错误部分就可以..9.“线转道路”后;横断面形式要修改;把四块板改成三块板;如何修改答：这种情况需要先把上次线转过后的道路边线删除掉..然后回归到只有道路中心线的状态下;定义道路桩号;在线转道路的时候选择相应的板块参数进行线转就可以了..;在平面分图后发现部分道路的桩号整体平移一个桩号位20M;还需要手动修改;这是什么原因答：这种情况是因为当前图纸字体样式设置的有问题;在文字-设定字型中设定字型为gpshz;选择相应字体应用后重新标注即可..四、纵断1．在进行纵、横断形图提取自然标高时总是提取不了;此时命令行里提示：“错误: *error* 函数中出错参数太多”..这是为什么答：出现这种情况一般是图面存在巨大或巨小Z值造成的可用extmax或extmin命令查询..此时将地形图中所有冻结和锁定的图层打开;利用软件工具菜单下提供的Z坐标转零命令;将图中所有的巨大Z坐标转零;经过此命令处理后一般就可以正确提取了..如果还是不行的话;那就是在某些图块的子实体内存在巨大z值..此时就只能用排除法逐个将图面上的图块炸开检查;用Z 坐标转零后就可以提取了..2．纵断面自然标高点的文本格式是什么;怎么利用word文档编辑后导入软件答：①鸿业软件可以识别的纵段自然标高文件的格式为：桩号标高;例如：0 3.5320 3.49或者：桩号标高1 标高2;例如：0 3.53 320 3.49 3②把word文档以写字板方式打开;保存文件类型改为文本文档;将后缀名改为.bgz进行保存..③在纵断提取自然标高时用逐桩输入方式;就可直接打开文件用了..3．纵断面设计对话框中的固定坡长是什么意思;具体如何使用答：进行纵断面草图绘制的时候;动态拉坡设定了四种控制方式：自由拉坡、固定坡长、固定坡度、关联参考点..固定坡长;就是给定一个坡长控制值;然后进行动态拉坡;即将拉出的点距离前面变坡点的距离就是坡长值的大小;新拉出的点又会成为后面拉坡点的起始控制点..在纵断设计对话框中对应参数：前直线长度..4．纵断面设计对话框中的固定坡度是什么意思;如果用这种方式拉坡后面的坡度可以控制吗答：固定坡度;就是进行拉坡的点针对前点自动形成的一个固定坡度线;要拉坡的点与前变坡点的连线坡度始终是固定坡度值..这只是对即将拉出的点的前坡度的一个控制;而无法控制后坡度..在纵断设计对话框中可以看出的参数是：前坡度..5．用SZDL软件绘制的纵断面图;其中的超高图分别代表什么意思答：可以理解为站在弯道的外侧往内侧的立视图;上侧的褐色的线为道路的外边线;红色的线为道路的内边线;中间黄色的线为超高旋转轴;所加的蓝色的线只是表示超高横坡发生变化的分隔线在此线上不管是内侧还是外侧的路边线;至少有一个点的坡度发生了变化..坡度是对应内侧的旋转轴发生的坡度变化;向下为负;向上为正；高差是此坡度变化的点对应旋转轴之间的高差..6.纵断面绘制时标尺刻度和标尺总高怎么调整答：标尺刻度的调整方法：SZDL6.0及以前版本中的标尺刻度大小无法调整..SZDL7.0以及SZDL8.0中标尺刻度可通过纵断面绘制中“标尺刻度”大小实现..标尺总高的调整方法：SZDL6.0中的标尺总高;是软件根据当前工程中设计标高和自然标高的高差自行判断确定的;无法调整..SZDL7.0和SZDL8.0标尺高度在纵断面绘制中提供两种控制方式;标尺同高和自适应方式..标尺同高：每幅图计算出各自的有效标尺高度;取其中最大值做为所有图幅的标尺高度;如果该值小于表头定制的标尺总高;则取表头定制的标尺总高;否则提示用户输入新的有效标尺高度..自适应方式：每幅图计算出各自的有效标尺高度;如果该值小于表头定制的标尺总高;则取表头定制的标尺总高;否则取计算的有效标尺高度..7.怎么将纵断表头定制的内容;横断面出图设置的内容应用到下一个新建工程中答：①纵断表头定制只要定义过一次;即可在软件安装目录下的Using文件夹中形成一个hyszzdbt.dat文件..若要将当前工程中纵断表头定制的内容应用到下一个新建工程中;可把这个hyszzdbt.dat文件和hyszzdbt.dwg图形文件复制备份;新建工程后;将备份的两个文件一起复制到当前的安装目录下using文件夹中即可..②横断面出图设置是将设置的信息;保存在当前的工程管理文件夹下的hyszcfg.ini文件中..若要将当前的横断面出图设置内容应用到下个新建工程中;可将当前工程管理文件下的hyszcfg.ini文件复制到下一个新建工程管理文件夹中即可..8.纵断表头定制里“表头内容”栏类别中;选择设计高程A时;括号中和括号外的数字各是什么意思答：若选择“设计高程A”;纵断面绘制后设计高程栏中会有两个数字显示;括号中的数字表示变坡点上的高程值;括号外的数字表示对应的竖曲线上的高程值..9.SZDL7.0软件中;桥梁等构造物信息;如何在绘制出的纵断面图上反映;横断面计算绘图时设置桥梁段的土方量怎么考虑答：桥梁等构造物信息可通过纵断－纵断综合数据定义;保存“纵断综合数据文件”参与纵断面绘制;这样绘制的纵断面图上会显示相应的桥梁等构造物信息..横断面计算绘图不绘制这一桩号段内的断面;并在土方结果文件中自动扣除此段的土方量..10.SZDL8.0在纵断面出图的时候;为什么纵断面桩号和纵断面设计线不对应详见图示..答：这个是文字样式的问题;可以通过在文字-修改字形中将相应字形设为当前字形;取消掉使用大字体;点击应用就可以了..五、横断1．在SZDL软件中;如何将测量文件转换成横断面自然标高文件答：横断面自然标高编辑器可以打开三种格式的文件：①新格式的横断面自然标高文件bghn..②老格式的横断面自然标高文件bgh..③测量文件txt..测量文件的格式如下：a. 每一桩桩号实数单独放一行并且必须以字母K开头..大小写均可;K与数字之间有没有空格均可..b. 除桩号行外;其余每一行第一项是测量点与中桩的距离左侧为负;第二项为标高;如果为双高程点;则第二项、第三项从左到右依次为第一标高、第二标高..c. 中桩标高距离为零如果没提供;按内插计算..d. 数字之间至少用一个空格隔开..例如：k00 123.12-15 124.715 125.12 123.17k500 122.12-10 123.81 124.4510 122.1处理方法步骤:a. 测量文件的扩展名须是 txt；b. 打开横断面自然标高编辑器直接打开测量文件后再存盘就行了..2．在SZDL横断面设计中;如何把数据直接导入横断面数据编辑器中答：横断面自然标高编辑器可以导入两种格式的文件：分别是单行格式和三行格式..单行格式一桩处的横断面数据用一行数据表示..每行数据格式: 桩号中高第二中高平距标高平距标高平距左侧为负;右侧为正..三行格式一桩处的横断面数据用三行数据表示第一行：桩号中高第二中高第二行左侧：平距标高平距标高第三行右侧：平距标高平距标高三行格式中左右侧的平距都是正值..3．在SZDL横断面设计中;能不能把横断面数据编辑器中的数据导出来呢答：可以导出;并且可以按三种格式导出数据保存文件..针对如下60桩号处的数据：按绝对高程模式导出文件格式如下：K60 22 -4 22.3 -2 22.2 2 22.2 4 22 6 22按相对中桩模式导出文件格式如下：K60 22 -4 0.3 -2 0.2 2 0.2 4 0 6 0按相对前点模式导出文件格式如下：K60 222 0.2 2 0.12 0.2 2 -0.2 2 04．在横断—标准土方断面定义的时候;如果道路板块宽度或类型发生变化;怎么定义答：土方断面定义有一定的规则：①相邻的两个桩号处的横断面板块类型应相同..②如果相邻桩号间的板块内容或排列次序、宽度等参数发生变化;就要列出临界桩号..表示的桩若仅是宽度发生渐变;只需输入开始变化桩；若道路板块属性发生变化;则变化桩参数应连续输入两次;分别输入变化前和变化后的板块数据..5．横断—边坡参数定义的步骤是什么;怎么编辑答：6．在横断—边坡参数定义中;为什么只有道路一侧的设置呢答：只显示一侧的设计是因为这时软件默认的是左右边坡对称设置..此时的“左右对称”选项打开;类型中只显示左侧的边坡..如左侧挖方坡和右侧挖方坡不相同;可不进行“左右对称”选择;分别定义其左右侧组件即可..7．横断设计中挡土墙的设计步骤是什么答：可以参照下面的流程图：注意：按照以上流程操作;若同时进行了“挡土墙定义﹡dtq”和“直接绘制立面草图进行立面动态设计”;当两者设计内容有不一致时;最终挡土墙平立面绘制和横断面计算绘图将取立面动态设计中的内容..8．进行挡土墙设计时;挡土墙定义对话框中的接入点设置是什么作用答：接入点设置是针对填方挡墙的定位设置..在接入点设置中C值不同;所产生的挡墙接入点的定位方式的效果也不同..如下图效果依次：图一是C=0；图二是C=b；图三是C／b=0.5..9. 在挡土墙定义中;设置c/b=1;即=b;实现挡墙接入点在道路边线外侧的位置..但横断面计算绘图后;横断上的挡墙并非在道路边线最外侧..如何解决答：首先要检查目前采用的挡土墙设计流程是怎样的;若是先进行了挡土墙定义;又进行了立面设计;那么除了在挡土墙定义中进行设置c/b=1;还要在立面设计中用“修改挡墙”分别选择每一段设计出来的挡墙;修改其中的“挡墙接入点”;让其与挡土墙定义中接入点位置修改的一样即可..10．已经设计好的道路和挡土墙;因为后来重新修改纵断面设计标高文件;会对已经形成的挡墙文件有什么影响答：如果是通过挡土墙定义进行的挡墙设计;若设计标高又修改了;挡墙的参数会自动更新；如果是通过立面设计方式设计的挡土墙;需重新绘制立面草图进行挡土墙的设计..即挡土墙定义是根据标高文件匹配的;挡土墙立面设计方式是根据绘制出来的自然设计线绘制的..11. 挡土墙立面设计;若左右不对称设计;右侧立面设计后保存文件;总会提示是否覆盖左侧的数据;该怎么操作答：出现这样的提示时;应该选择是..软件不会把左侧的数据覆盖掉;且只有这样才会把左右两侧的设计结果保存在文件中..12．在SZDL6.0、7.0、8.0中绘制出的征地线;为什么与SZDL5.0中不同;有的引线距离道路桩号很远答：因为在SZDL5.0软件中是在桩号左右侧都绘制出来引线;现在SZDL6.0、7.0、8.0中绘制征地线时改了原SZDL5.0中的原则;即如果两桩没有转角;道路征地线在三点或多点之间是直线;则只绘制起始两端的引线..所以就出现有的征地线引线离桩号较远的情况..13.横断面计算绘图后;横断面图下的挖方面积、填方面积值是怎么计算出来的答：填、挖方面积是设计路基线、自然地面线及边坡线之间包围的面积;可以用工具－面积计算计算出一个面积S值..若此时的出图比例是1：1000;联系横断面出图设置中的横竖向比例;计算如下：挖填面积＝S／｛1000／横竖向比例×1000／横竖向比例｝.. 14.假如在k0+100~k0+200段边坡高于6m的路段设置路堑墙;其余为直接1：1放坡;是否只需要设置低挖方控制高差为6m;在挖方坡设置中设置<边沟+挡土墙+1：1放坡>的条件；在低挖方坡设置中设置<边沟+1：1放坡>;且放坡高度为6m 这样设置后;横断面生成仍然是按照直接<边沟+1：1放坡>;是什么原因答：流程没有错..出现这样的情况是因为先进行了挡土墙立面设计;生成了挡土墙立面设计文件;在该文件中你需要设置挡墙的区域没有挡墙;这种情况下即使在后面边坡参数定义中定义了挡墙程序也不会采用;程序优先采用立面设计的结果..可以把挡土墙立面设计文件删除;重新横断面计算绘图就可以了..15.边坡参数定义中;选择“左侧挖方坡”的组件时;添加了一个“自由方坡”;为什么属性中会出现填方坡度和挖方坡度;应该在左侧挖方坡中只有挖方坡度啊;是什么原因..答：自由放坡组件既可用于挖方坡又可用于填方坡;如设置在挖方坡;那挖方坡坡度起效;填方坡坡度不考虑也可;相反的；布置在填方坡;只设置填方坡坡度就好..六、交叉口设计1．十字交叉口;两条路都配有竖曲线;且两个变坡点不交于一点处;设计时应注意哪些答：这是属于交叉口的脊线在竖曲线上的问题;可以使用路脊线桩号定义功能..具体注意事项：①基本参数的输入;可以按照设计标高文件中;中心点和道路入口点的实际标高输入；②在路脊线的桩号定义时;要保证桩号与桩号代号与原有道路一致；③注意交叉点处的高程与两条道路设计标高文件必须一致；④在生成计算线的时候;选择桩号代号对应的设计标高文件;如果设计标高文件不在此工程中;可以点击后面“…”选择;来实现与已有的两条道路的竖曲线的连接..这时交叉口中的控制点是通过设计标高文件计算来的..2．交叉口设计中对柔性路面是否需要进行板块划分如果进行板块划分能不能手工自由划分答：对于柔性路面不需要进行板块划分;就可进行交叉口设计..对于交叉口中的板块可以进行手工自由划分;也可以自动划分;即便是软件自动完成的板块网线;设计人员也可任意修改;只要保证在板块线层上程序均可处理..3．交叉口的土方量算出来怎么比整条道路的土方量还要大;是什么原因引起的答：出现这种情况是由于交叉口内进行土方计算时;没有具备正确计算的前提数据..原因有：①是交叉口土方计算如果取样或者移动交叉口;其标高数据会发生变化引起错误..②因为自然标高离散点没有完全把整个交叉口覆盖住;导致交叉口边缘的自然标高离散点是通过外插法来计算;外插计算出来的自然标高不准确;导致统计的土方量不准确..避免出现错误的方法是：①进行交叉口土方计算时不能进行取样或移动;②保证在交叉口范围外有较多的自然标高点..4．环形交叉口竖向设计时;各条路脊线以及基本控制点怎么定..其步骤是什么答：环形交叉口设计时路脊线的定义;除了对各支路进行路脊线定义外;还有对中间的环岛圆进行路脊线定义;根据环岛的具体情况对大圆和小圆进行路脊线定义..基本控制点定义;可以通过交叉口工具－定义工具－控制点定义来实现;具体操作如下：①首先是中心控制点和内外环与各路脊线的交点进行控制点定义;可使用其中的“回车任意点定义”..②各路脊线上的点用“点坡度方式定义G”方式;通过已有控制点和纵坡;定义道路入口点高程..③道路两侧的控制点;通过“点坡度方式定义G”方式联系横坡定义出来..④各支路之间路圆弧上的点;可以使用“两点间内插控制点D”计算出来..以上步骤操作完成;则后面流程与一般交叉口设计流程是一样的..不同的是在生成计算线和划分板块时;要利用到软件提供的“环岛圆圆C”和板块自动划分“环岛方式”..5．相交的两条道路都有竖曲线;且中间形成一个环岛交叉;设计时应注意什么答：针对这样的交叉口;在设计时应该注意：①在路脊线定义时;除了对道路中心线进行路脊线定义外;外环线也作为路脊线进行定义..②针对有竖曲线存在有两种方法供选择：a.手工定义控制点;通过纵断—求任意桩设计高程来求出交叉口内任一点的高程;把高程先记录下来;然后把其定义为控制点;通过交叉口工具－定义工具—控制点定义来实现..b.直接通过路脊线桩号功能定义路脊线;注意与原有道路定义的桩号代号和方向保持一致;点位置的桩号也要一致;然后在生成计算线的时候连接设计标高文件就可以了..6．相交道路全部是单向坡;已经在标准土方断面中进行了单坡定义;但进入到交叉口设计中又按照双面坡来生成控制点了..遇到这种情况还能不能进行交叉口设计答：遇到每条道路是单坡的话;在鸿业道路里面也可以进行交叉口设计;但要手工调整部分控制点高程..具体操作：对基本参数输入后生成的控制点;保留正确的一侧;另外一侧控制点手工修改..通过在交叉口工具—定义工具—控制点定义;选取“点坡度方式定义”;修改定义一侧的控制点高程;然后再进行后续的操作就可以..。

目录一、软件运行 (3)二、土方 (3)三、平面 (4)四、纵断 (6)五、横断 (7)六、交叉口设计 (12)七、其他 (13)一、软件运行1．打开市政道路软件的时候看不到SZDL的菜单，如何解决？答：方法一：6.0版本在命令行输入“HYSZDL6”。

方法二：删除配置文件。

可以通过软件中【选项】-【配置】除相对应版本的配置文件，如7.0的就是HySzDl_7_pro，再启动软件。

方法三、按病毒处理。

若是CAD2000/2002平台，将软件安装目录\sys\acad2000.lsp改名为acad.lsp，文件尾加一句(s::startup)，再拷贝到工作目录；若是CAD2004～2006平台,将软件安装目录\sys\acad200X.lsp不改名，加一句(s::startup)，再拷贝到工作目录。

注意：方法一和方法三不适用于HYSZDL7和HYSZDL8.0中。

2．在SZDL软件中，为什么只能打开一张图。

打开一张图的话必须关掉前一张图才可以，是什么原因？答：是CAD的系统设置问题，可在命令行输入“SDI”，把值改为0即可。

3．打开市政道路软件时的版本类型不对，用［帮助］中的［关于］切换也不行，如何解决？答：通过在Windows【开始】-【运行】-输入“regedit”后找：HKEY_LOCAL_MACHINE\SOFTWARE\HongYe\SzDl\8.0\SzDl-154对licenceType的类型进行修改.其中的三个数字分别代表：1:试用版,2:单机版,3:网络版。

注：因为CAD版本的不同，在SZDL7.0中是SzDl-85，在SZDL8.0中是SzDl-154。

4．在市政道路软件中，怎么修改图框的内外间距？答：可以在软件安装目录下\USING\TKSET.CFG中修改图框的参数值。

("A4" "1" "0" "1" "0" "0" "1.0" "5.0" "25.0" "1.0")代表的意思是：图框对中线标尺线会签栏会签栏位置图签样式内框pline线宽下边距左边距 A宽度注意：对中线标尺线会签栏会签栏位置图签样式的设定最好通过软件中的[设置图框]命令来修改，尽量不要手工修改。

使用鸿业市政管线9.0软件常见问题的总结（2）（本部分涉及软件设置相关内容。

）1.修改【设置】中的出图比例会影响到哪些图面内容？答：影响布置井类的大小、图面标注结果和插入图块的大小等。

2 .当桩号前进方向和X 轴前进方向不同时，裁出的图形中标注的文字是反的，如下图所示，有什么解决办法吗？答：需要在裁图前设置标注的参考方向，使用【设置】-【标注参考方向】，将其设为参照桩号前进方向，重新标注即可。

3.用户自己的图框，在出图时如何直接套用？ 答：通过【设置】-【图块式图框】，添加用户的图框，在出图的时候直接选择已添加的图框即可。

Un Re gi st er ed4.在纵断图上节点标高不一样，但坡度均显示为0，如下图所示，是什么原因？答：这是由于在【设置】-【管线标注】中，“管长管坡”页面中的“管坡标注单位”设成“小数”且保留小数位位数的影响，舍去了后面的数值，所以显示为0。

如下图所示，将它改为“‰”千分数，重新绘制纵断图即可。

5.设置了纵断表头里的内容，重新绘制时，设置没有生效，如何解决？ 答：出现这样的情况，有两方面的原因引起：①由于设置表头时表格类别没有选对，雨水、污水应该选择排水来进行设置。

雨水、污水（雨污合绘）指雨污混合管道断面的纵断表头设置。

②如果第一种设置正确，那么可能是设置好的纵断表头在存盘的时候出现错误，这时可以打开一张新的空白图，重新设置纵断表头并存盘，然后回到当前图中即可。

6.沉泥井下沉高度默认0.5m，在哪里可以设置？答：可通过【设置】-【默认参数】中修改沉泥井下沉高度。

Un Re gi st er ed7.如何将图面上空心雨水井替换为带十字的雨水井？ 答：可通过【默认参数】中排水节点设置，在下拉菜单中进行切换选择，然后勾选下面的“应用到当前图”，确定即可。

8.使用软件时经常提示“工程名信息混乱”是什么原因，如何解决？答：这个问题是由于在布局空间使用了“设工程名”或“出图比例”这两个功能。

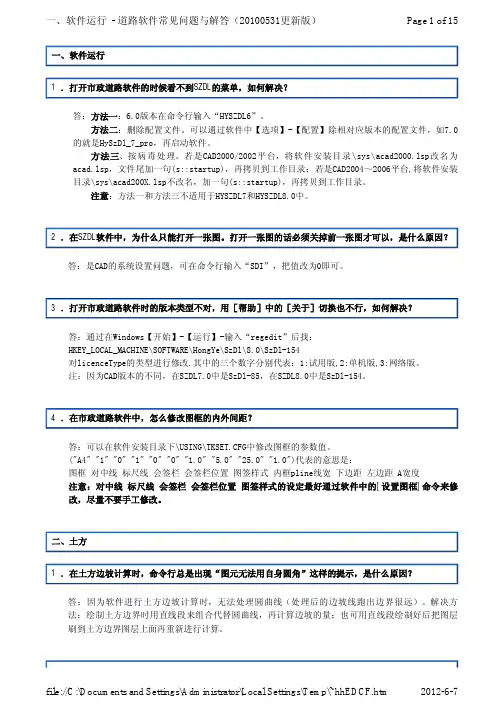

一、软件运行1 ．打开市政道路软件的时候看不到SZDL的菜单，如何解决？答：方法一：6.0版本在命令行输入“HYSZDL6”。

方法二：删除配置文件。

可以通过软件中【选项】-【配置】除相对应版本的配置文件，如7.0的就是HySzDl_7_pro，再启动软件。

方法三、按病毒处理。

若是CAD2000/2002平台，将软件安装目录\sys\acad2000.lsp改名为acad.lsp，文件尾加一句(s::startup)，再拷贝到工作目录；若是CAD2004～2006平台,将软件安装目录\sys\acad200X.lsp不改名，加一句(s::startup)，再拷贝到工作目录。

注意：方法一和方法三不适用于HYSZDL7和HYSZDL8.0中。

2 ．在SZDL软件中，为什么只能打开一张图。

打开一张图的话必须关掉前一张图才可以，是什么原因？答：是CAD的系统设置问题，可在命令行输入“SDI”，把值改为0即可。

3 ．打开市政道路软件时的版本类型不对，用［帮助］中的［关于］切换也不行，如何解决？答：通过在Windows【开始】-【运行】-输入“regedit”后找：HKEY_LOCAL_MACHINE\SOFTWARE\HongYe\SzDl\8.0\SzDl-154对licenceType的类型进行修改.其中的三个数字分别代表：1:试用版,2:单机版,3:网络版。

注：因为CAD版本的不同，在SZDL7.0中是SzDl-85，在SZDL8.0中是SzDl-154。

4 ．在市政道路软件中，怎么修改图框的内外间距？答：可以在软件安装目录下\USING\TKSET.CFG中修改图框的参数值。

("A4" "1" "0" "1" "0" "0" "1.0" "5.0" "25.0" "1.0")代表的意思是：图框对中线标尺线会签栏会签栏位置图签样式内框pline线宽下边距左边距 A宽度注意：对中线标尺线会签栏会签栏位置图签样式的设定最好通过软件中的[设置图框]命令来修改，尽量不要手工修改。

目录一、关于本QQ群 ........................ 错误！未定义书签。

二、安装问题 (1)三、使用问题 (2)四、其它 (5)一、关于本QQ群1、此QQ群是鸿业市政管线用户群吗，市政道路也是这个群吗？答：本QQ群是鸿业公司针对已购买鸿业市政道路和市政管线软件的用户，为大家提供信息以及技术交流的平台。

2、如何加入本QQ群？答：本QQ群是针对购买鸿业产品的用户群，您可以把单位、联系人、联系电话、QQ号码及购买的产品。

发送邮件至kf@。

也可以直接QQ联系本群管理员‘鸿业同行’提供相关信息。

二、安装问题1、电脑安装了鸿业市政管线8.0之后，启动后鸿业菜单无法加载，CAD还能正常使用，请问如何解决？答：可以按照以下几种方法进行处理：①CAD菜单【工具】-【选项】-“配置”中，先将“未命名配置”点上右侧按钮“置为当前”，然后“删除”列表中鸿业管线的配置文件，确定后退出CAD，然后重启鸿业市政管线8.0软件。

②CAD病毒的影响，关闭鸿业软件。

进行CAD病毒查杀后，再启动鸿业软件重试。

③360等安全类软件拦截了，退出360等安全类软件重启软件。

2、鸿业工具栏不小心隐藏了，怎么显示出来？答：可以用Alt+X 快捷键调出菜单栏。

3、鸿业跨版本升级后，希望能把上一个版本的内容重新打包一下，包含补丁，目前电脑里面鸿业的版本太多，都不知道具体安装那个了？答：鸿业所有软件后一个版本的安装文件，都会包含上一个版本发布后的所有补丁包内容。

补丁包目前都是直接放到鸿业官网下载中，可以随时下载。

4、试用版软件还没有用几次就不能用了，是什么原因？答：市政软件第一次试用可以用15次或30次，出现这种情况大部分是由于用户重装了软件，再用以前的注册号注册就可能会出现这样的情况。

如果还需要试用，可以到鸿业官网的试用算号专区进行申请算号。

5、试用版软件已经申请了授权码，但是每次启动软件都提示要输入授权码，输入授权码之后仍不能使用，是什么原因？答：这是因为电脑上装了360等安全类软件，拦截并破坏了授权码信息。

目录一、软件安装问题 (2)二、给排水管线 (3)三、管网平差 (11)四、管线综合 (13)五、其他 (13)一、软件安装问题1.软件安装完成后，启动软件总是提示输入授权号，该如何解决？答：这是因为在安装软件过程中，版本类型没有选择对。

默认的是试用版，根据软件版本类型选择单机或网络。

鸿业市政管线9.0版本之后，在鸿业菜单【帮助】【关于SZGX】中可以进行试用版、单机版及网络版之间的切换，选择完成后重启软件即可。

2.打开管线软件进入的是CAD而不是市政管线软件，如何解决？答：可以这样判断：①使用Alt+X 快捷键，看能不能调出管线的菜单栏。

②若使用快捷键调不出菜单，打开CAD的options，点击其中的“文件”页面，查看第一项“支持文件搜索路径”，看看开始的是不是管线软件的安装路径，如果是，说明软件的主程序运行正常。

③打开CAD的options，点击“配置”，将“未命名配置”置为当前，然后点击软件的配置文件后，点击右侧删除按钮，确定退出后重新进入软件。

若此时打开软件还是没有市政管线菜单的话，按照第5个问题处理。

3.软件安装时出错，出现如下图提示，怎么解决？答：这种错误一般是由于系统安装了过多的软件，造成微软的 MSXML 支持库不能正确安装导致。

中文版下载地址：.microsoft./downloads/details.aspx?FamilyID=28494391-052b-42ff-9674-f752bdca95 82&DisplayLang=zh-cn。

或者关闭防火墙，重新安装软件。

4.进入管线软件CAD命令行提示：“找不到图层|GPSCOMMON| 找不到图层|LAYER|…”，如何解决？答：这种情况是因为cad病毒造成的。

一般的杀毒软件杀不出来CAD病毒，所以可按照下列方法并用：①使用鸿业上的CAD专杀工具下载后杀毒，地址：/down/show.php?id=65；②搜索CAD病毒文件名称（已发现的有acad.lsp和appacad.lsp、acaddoc.lsp，另外已知的可以添加一并作为搜索对象）整机搜索后删除。

市政管线软件常见问题目录一．软件安装问题加密锁问题二．给排水管线三．管网平差四．管线综合五．其他一．安装问题：1．软件安装完成后，启动软件总是提示输入授权号。

这是因为在安装软件过程中，版本类型没有选择对，默认的是试用版，根据软件版本类型选择单机或网络。

2．试用版软件还没有用几次就不能用了，怎么回事？一般来说管线软件第一次试用可以用30次，出现这种情况大部分是由于用户因为某种原因重装了软件，这样再用以前的申请号注册就可能会出现这样的情况。

|3．双击软件图标，没有任何出错提示却进入了CAD而不是市政管线软件怎么办？可以这样判断：1、打开CAD的options，点击其中的"文件"页面，查看第一项"支持文件搜索路径"，看看开始的是不是我们软件的，如果是，说明软件的主程序运行正常。

2、在命令行输入ap 然后回车，在出现的对话框中选择我们的软件子目录sys中的acad2000.lsp(cad2000/2002)或acad2004.lsp(cad2004)、acad2005.lsp(cad2005)，然后，点取加载按钮。

3、在命令行输入(s::startup) 后回车，如果软件正常了就说明是acad病毒引起的。

这种情况下，将windows的文件显示方式设为隐藏文件也显示，查找机器所有分区的acad.lsp和acadapp.lsp，全部删除，软件即可正常运行。

如果是CAD2000/2002，删除了CAD病毒还是不行，可能是安装了其它软件与鸿业软件冲突引起的，解决办法：点击鸿业管线图标进入CAD，调用menu命令，查看当前菜单文件的位置，进入当前菜单文件所在目录，将acad.mnl文件先修改为别的名称，退出CAD重新进入软件应该就可以了。

4软件安装时出错提示安装汇编microsoft.msxml2.publickey token="6bd6bf345378f".version="4.20.9818.0".type="win32,"processorArchitecture="x86"时出错,请参照帮助和支持来获得更多信息.hresult:0x80070005这种错误一般是由于系统安装了过多的软件，造成微软的MSXML 支持库不能正确安装导致。

目录一、软件运行 (3)二、土方 (3)三、平面 (4)四、纵断 (6)五、横断 (7)六、交叉口设计 (12)七、其他 (13)一、软件运行1．打开市政道路软件的时候看不到SZDL的菜单，如何解决？答：方法一：版本在命令行输入“HYSZDL6”。

方法二：删除配置文件。

可以通过软件中【选项】-【配置】除相对应版本的配置文件，如的就是HySzDl_7_pro，再启动软件。

方法三、按病毒处理。

若是CAD2000/2002平台，将软件安装目录\sys\改名为，文件尾加一句(s::startup)，再拷贝到工作目录；若是CAD2004～2006平台,将软件安装目录\sys\不改名，加一句(s::startup)，再拷贝到工作目录。

注意：方法一和方法三不适用于HYSZDL7和中。

2．在SZDL软件中，为什么只能打开一张图。

打开一张图的话必须关掉前一张图才可以，是什么原因？答：是CAD的系统设置问题，可在命令行输入“SDI”，把值改为0即可。

3．打开市政道路软件时的版本类型不对，用［帮助］中的［关于］切换也不行，如何解决？答：通过在Windows【开始】-【运行】-输入“regedit”后找：HKEY_LOCAL_MACHINE\SOFTWARE\HongYe\SzDl\\SzDl-154对licenceType的类型进行修改.其中的三个数字分别代表：1:试用版,2:单机版,3:网络版。

注：因为CAD版本的不同，在中是SzDl-85，在中是SzDl-154。

4．在市政道路软件中，怎么修改图框的内外间距？答：可以在软件安装目录下\USING\中修改图框的参数值。

("A4" "1" "0" "1" "0" "0" "" "" "" "")代表的意思是：图框对中线标尺线会签栏会签栏位置图签样式内框pline线宽下边距左边距 A宽度注意：对中线标尺线会签栏会签栏位置图签样式的设定最好通过软件中的[设置图框]命令来修改，尽量不要手工修改。

使用鸿业市政管线9.0软件常见问题的总结（4）（本部分雨污水管道设计相关内容。

）1.管顶覆土和埋深是怎么计算的？答：管顶覆土＝设计地面标高－管内底标高－管道内径－管道壁厚管顶覆土＝设计地面标高－管外顶标高埋深＝设计地面标高－管道标高2.【自动布管按管长】和【自动布管按桩号】有什么区别？ 答：【自动布管按管长】：布置出来的管道，每段管道的长度都是输入的长度，方便下料。

【自动布管按桩号】：布置出来的管道，只保证管道起、止点桩号差等于输入的桩号长度。

两者在直线路段布置出来的管道并没有任何区别，在道路转弯的地方会有明显区别。

3.使用【复制管线】命令，会全部复制所选的管道和检查井的信息吗？ 答：【复制管线】是将道路一侧的管线，沿桩号线对称复制到道路另一侧，复制时可以输入新的管代号。

复制时会将管线的直径和坡度，检查井的自然标高、设计标高和图集全部复制。

如果原管道有弯曲或折线，复制后的管道将忽略并用直线进行连接。

4.雨（污）水设计中，管径、坡度和管高的确定方式有哪些？ 答：一种是通过雨水（污水）计算得到；另一种是通过【定义管径】、【定义坡度】、【定义管高-坡度】和【定义管高-覆土】直接定义得到。

5.排水管道设计时，假如某段管道定义了管道坡度，之后通过【定义管高-坡度】定义管高，纵断绘制后每段管道末端的埋深都是1.3m。

此时改变管道坡度重新定义，再绘制纵断后埋深还是1.3m，是什么原因？答：软件设计思路是：正常情况下，下一段管道的起点管内底高和上一段管道最下游的管内底高是一样的，然后再根据坡度计算出下游的标高，但是如果算出下游的管内底高不满足最小覆土或最大冻土深度时，软件会自动修正下游管道的埋深。

埋深=最小覆土（最大冻土）+壁厚+管道内径。

问题中埋深都是1.3m正好是满足最小覆土的最小埋深。

6.雨污水管道设计中，【定义管高-坡度】中的“控制点定标高”方式的设计思路是什么？ 答：“控制点定标高”是通过定义几个控制点的管底标高，由软件找到各控制点之间的管道，根据它们之间的距离及标高差计算管道坡度并定义管道标高。

市政管线软件常见问题目录一．软件安装问题加密锁问题二．给排水管线三．管网平差四．管线综合五．其他一．安装问题：1．软件安装完成后，启动软件总是提示输入授权号。

这是因为在安装软件过程中，版本类型没有选择对，默认的是试用版，根据软件版本类型选择单机或网络。

2．试用版软件还没有用几次就不能用了，怎么回事一般来说管线软件第一次试用可以用30次，出现这种情况大部分是由于用户因为某种原因重装了软件，这样再用以前的申请号注册就可能会出现这样的情况。

|3．双击软件图标，没有任何出错提示却进入了CAD而不是市政管线软件怎么办可以这样判断：1、打开CAD的options，点击其中的"文件"页面，查看第一项"支持文件搜索路径"，看看开始的是不是我们软件的，如果是，说明软件的主程序运行正常。

2、在命令行输入 ap 然后回车，在出现的对话框中选择我们的软件子目录sys中的(cad2000/2002)或(cad2004)、(cad2005)，然后，点取加载按钮。

3、在命令行输入(s::startup) 后回车，如果软件正常了就说明是acad病毒引起的。

这种情况下，将windows的文件显示方式设为隐藏文件也显示，查找机器所有分区的和，全部删除，软件即可正常运行。

如果是CAD2000/2002，删除了CAD病毒还是不行，可能是安装了其它软件与鸿业软件冲突引起的，解决办法：点击鸿业管线图标进入CAD，调用menu命令，查看当前菜单文件的位置，进入当前菜单文件所在目录，将文件先修改为别的名称，退出CAD重新进入软件应该就可以了。

4软件安装时出错提示安装汇编token="6bd6bf345378f".version="".type="win32,"processorArchi tecture="x86"时出错,请参照帮助和支持来获得更多信息.hresult:0x这种错误一般是由于系统安装了过多的软件，造成微软的 MSXML 支持库不能正确安装导致。

一、概述1、鸿业市政管线软件主要包含哪些功能？答：市政管线软件功能全面，从地形处理到道路的绘制识别，从管线平面设计到纵断设计出图，从给水、雨水、污水设计到各类管线综合布设标高调整，从管网平差计算到雨、污水计算，从节点详图到统计材料表，基本涵盖了市政管线设计的全部内容。

2、鸿业市政管线软件雨污水管线设计流程？答：注：定义检查井地面标高后即可绘制纵断图，在纵断图中进行管高、坡度、交叉避让等调整，调整完成将结果返回平面图，这样可以方便直观的在纵断图中进行管道设计。

3、鸿业市政管线软件设计成果是如何保存的？答：软件引入工程管理的概念，用来管理工程相关的图形和设置内容等信息，其中图面管线设计成果主要保存在当前dwg图形中，对于设置的参数、材料的统计等内容保存在工程目录下，这样便于查看和对工程相关内容的编辑。

4、鸿业市政管线支持的CAD平台有哪些？答：目前市政管线9.0支持CAD2000~CAD2011版本。

安装程序与CAD关系对应如下：HySzGX9R15.exe对应CAD2000、2002；HySzGX9R16.exe对应CAD2004、2005、2006；HySzGX9R17.exe对应CAD2007、2008、2009；HySzGX9R18.exe对应CAD2010、2011。

5、鸿业市政管线软件重装软件时，怎样保存设置菜单中的当前设置?答：市政管线7.0版本中，在重装软件前，可以把软件安装目录下的user和is文件夹备份，在重装软件后，将备份的user文件夹覆盖在软件安装目录下替换。

同版本覆盖。

市政管线8.0以后的版中可以通过【辅助】-【备份用户设置】，将所有的配置保存成一个文件，重装软件后使用【恢复用户设置】打开备份的文件夹即可。

二、设置6、鸿业市政管线软件修改【设置】中的出图比例会影响到哪些图面内容？答：图面布置井类的大小、图面标注结果、插入图块的大小等。

7、鸿业市政管线软件中是否可以设置污水管道平接方式，如果可以设置，支持哪几种平接方式？答：可以通过【设置】-【管道平接方式】来实现，目前软件支持污水管线的管顶平接、管中平接、管底平接和最大充满度平接。

目 录一、 软件安装问题 (2)二、 给排水管线 (3)三、 管网平差 (12)四、 管线综合 (14)五、 其他 (15)一、安装问题1. 软2. 试3. 双4. 软件安装完成后，启动软件总是提示输入授权号，该如何解决？答：这是因为在安装软件过程中，版本类型没有选择对。

默认的是试用版，根据软件版本类型选择单机或网络。

用版软件还没有用几次就不能用了，是什么原因？答：一般来说管线软件第一次试用可以用15次或30次，出现这种情况大部分是由于用户因为某种原因重装了软件，这样再用以前的申请号注册就可能会出现这样的情况。

击管线软件图标，无任何出错提示却进入了CAD而不是市政管线软件？答：可以这样判断：①打开CAD的options，点击其中的“文件”页面，查看第一项“支持文件搜索路径”，看看开始的是不是管线软件的安装路径，如果是，说明软件的主程序运行正常。

②在命令行输入 ap 然后回车，在出现的对话框中选择管线软件子目录sys中的acad2000.lsp(cad2000/2002)或acad2004.lsp(cad2004)、acad2005.lsp(cad2005)，然后，点取加载按钮。

③在命令行输入 (s::startup) 后回车，如果软件正常了就说明是acad病毒引起的。

这种情况下，将windows的文件显示方式设为隐藏文件也显示，查找机器所有分区的acad.lsp 和acadapp.lsp，全部删除，软件即可正常运行。

如果是CAD2000/2002，删除了CAD病毒还是不行，可能是安装了其它软件与鸿业软件冲突引起的。

解决办法：点击鸿业管线图标进入CAD，调用menu命令，查看当前菜单文件的位置，进入当前菜单文件所在目录，将acad.mnl文件先修改为别的名称，退出CAD重新进入软件应该就可以了。

件安装时出错，出现如下图提示，怎么解决？答：这种错误一般是由于系统安装了过多的软件，造成微软的 MSXML 支持库不能正确安装导致。

目录一、软件安装问题 (2)二、给排水管线 (3)三、管网平差 (11)四、管线综合 (13)五、其他 (13)一、软件安装问题1.软件安装完成后，启动软件总是提示输入授权号，该如何解决？答：这是因为在安装软件过程中，版本类型没有选择对。

默认的是试用版，根据软件版本类型选择单机或网络。

鸿业市政管线9.0版本之后，在鸿业菜单【帮助】【关于SZGX】中可以进行试用版、单机版及网络版之间的切换，选择完成后重启软件即可。

2.打开管线软件进入的是CAD而不是市政管线软件，如何解决？答：可以这样判断：①使用Alt+X 快捷键，看能不能调出管线的菜单栏。

②若使用快捷键调不出菜单，打开CAD的options，点击其中的“文件”页面，查看第一项“支持文件搜索路径”，看看开始的是不是管线软件的安装路径，如果是，说明软件的主程序运行正常。

③打开CAD的options，点击“配置”，将“未命名配置”置为当前，然后点击软件的配置文件后，点击右侧删除按钮，确定退出后重新进入软件。

若此时打开软件还是没有市政管线菜单的话，按照第5个问题处理。

3.软件安装时出错，出现如下图提示，怎么解决？答：这种错误一般是由于系统安装了过多的软件，造成微软的 MSXML 支持库不能正确安装导致。

中文版下载地址：/downloads/details.aspx?FamilyID=28494391-052b-42ff-96 74-f752bdca9582&DisplayLang=zh-cn。

或者关闭防火墙，重新安装软件。

4.进入管线软件CAD命令行提示：“找不到图层|GPSCOMMON| 找不到图层|LAYER|…”，如何解决？答：这种情况是因为cad病毒造成的。

一般的杀毒软件杀不出来CAD病毒，所以可按照下列方法并用：①使用鸿业网站上的CAD专杀工具下载后杀毒，地址：/down/show.php?id=65；②搜索CAD病毒文件名称（已发现的有acad.lsp和appacad.lsp、acaddoc.lsp，另外已知的可以添加一并作为搜索对象）整机搜索后删除。

鸿业市政管线软件常见问题解答一、软件安装以后，双击图标以后出现提示“创建套接字错误！”，不能进入软件怎么办？这种情况一般是由于Tcp/ip协议没有正确配置引起的，例如：没有安装Tcp/ip协议、IP地址设置和子网掩码设置错误等等，请联系贵单位的网络管理人员，重新配置TCP/IP协议，或者简单的删除TCP/IP协议后重新安装。

二、双击软件图标，没有任何出错提示却进入了CAD而不是市政管线软件怎么办？这种情况一般是由CAD的安装目录下或CAD的SUPPORT目录下有acad.lsp这个文件引起的。

这个文件可能是单位里有自己开发的程序，使自己单位人员编写的，也有可能是CAD病毒程序。

判断是不是CAD病毒程序的标准：检查acad.lsp所在目录下是否有acadapp.lsp，如果有，基本上可以肯定是CAD病毒程序。

遇到CAD病毒程序时的处理办法：使用windows 的查找功能在整个机器上查找acad.lsp和acadapp.lsp，把查找到的文件全部删除掉即可。

如果acad.lsp使自己单位的人员编写的，可以让编写该程序的人员把这个文件中的内容添加到软件子目录sys下的acad2000.lsp中，然后，删除acad.lsp即可。

也可以把自己单位编写的程序提供给我们，由我们把它们和我们的软件整合到一块。

三、利用测绘单位提供的地形图，进入软件后不能设置工程名怎么办？这种情况一般是由于在本机上找不到地形图中使用的“形”文件（*.shp和*.shx）引起的，找不到的这种形文件还不能用一般的shx文件替换。

这种情况的解决步骤：1、记录下打开地形图时不能用一般的形文件替换的shx文件（例如www.shx）。

2、找到CAD的子目录support下的文件ltypeshp.shp和typeshp.shx，把它们拷贝到桌面上。

3、将桌面上的ltypeshp.shp和typeshp.shx改为aaa.shp和aaa.shx。
