初三同步测试-串联和并联习题

串联和并联一、填空题：1. 在家里的电冰箱、电视机、空调、灯泡是___联的。

2．试判断下列各种情况中小灯泡L1和 L2的连接情况：1.流过L1 的电流全部流经L2 ；2.拿掉灯 L1，灯 L2 仍发光；3.开关同时控制L1、L ；4.开关S 断开时，灯L1 发光， L2 不亮。

3．如下左图，当开关闭合时会发生现象，若要两灯串联，应去掉导线；若要两灯并联，应将导线改接到。

4．如下右图所示，当S1、S2 都闭合时 L1、L2、L3 是联；S1、S2都断开时L1、L2、L3是联；当S1闭合，S2断开时，L1、L2、L3是。

5. 五光十色的节日小彩灯串联在电路中，如果都不亮，这可能是电路发生了_________路；如果只有一只小彩灯不亮，而其它彩灯亮度稍有增加，则可能是这只小彩灯被______路．6、在组成串联电路和并联电路的实验中，连接电路前，先要________________，电路的连接要按照________ 进行，连接电路时，开关要跟所控制的用电器________，且开关应该是_____ ___的，为防止因电路连错而损坏实验器材，要经________后再闭合开关进行观察．7. 如图所示，是未全部连通的电路图，图中a、b、c、d是四个接线柱．当用导线将接线柱______连接时出现短路现象，这是不允许的；若要使灯L1、L2、L3并联，应用导线分别连接接线柱______和______；若L1与L3并联，应用导线连接接线柱______；若使L2与L3串联，应用导线连接______接线柱．8．每天晚上，武汉外滩的灯光使江城的夜色更加靓丽，其中这些路灯的连接方式是。

9.三个灯泡分别标着：L1--“220V、100W”，L2--“220V、100W”，L3--“220V、25W”．将它们连接在如图所示的电路中，当S1、S2都闭合时，最亮，不亮；当S1、S2都断开时，最亮，不亮．（均填“L1”、“L2”或“L3”）二、选择题：1．用一个开关同时控制三盏灯，则这三盏灯的连接方式是（）A．只能串联 B．只能并联C．串联或并联都可以 D．串联或并联都不可能2.如图是某家庭电路的一部分，其中甲、乙两处分别装有电灯或开关。

第3节串联和并联基础巩固一、选择题1.下列情况中各灯属于串联的是（）A.马路上的路灯B.商店门口的“满天星”C.家中的台灯和日光灯D.教室中的照明灯2.一个开关同时控制两盏灯泡的亮与灭，则这两盏灯泡（）A.串联B.并联C.并联或串联都可以D.无法判断3.在参观人民检察院未成年人法治教育基地时，小明发现，在一处地面上有“沉迷网络”“交友不慎”两个圆形模块。

用脚踩其中任何一个模块，与模块连接的电视上就会播放相应的教育短片。

下列有关分析正确的是（）A.两个模块相当于开关，彼此串联B.两个模块相当于开关，彼此并联C.两个模块相当于电源，彼此并联D.两个模块相当于电源，彼此串联二、作图题4.请按照如图所示的实物图画出电路图。

5.请根据如图甲所示电路图用笔画线代替导线连接图乙实物图。

6.有人发明了“感应照孔门把手”只有在夜间且有人摸门把手时，锁孔旁的灯才亮，从而方便夜间开锁，它利用感应开关S1（有人摸门把手时，S1闭合；无人摸门把手时，S1断开）以及光敏开关S2（天暗时S2闭合，天亮时S2断开）控制电路，达到目的。

请根据上述描述，完成电路连接。

7.在如图所示的电路A、B、C三处缺口处分别填上电池、灯泡及电铃的符号。

要求：当前门来人闭合开关时，电铃响、灯亮；当后门来人闭合开关时，电铃响而灯不亮。

参考答案一、选择题1.B2.C3.B二、作图题4. 5. 6. 7.第3节串联和并联能力提升一、选择题1.某款售水机可通过刷卡（闭合“感应”开关）或投币（闭合“投币”开关）接通供水电机取水；光线较暗时“光控”开关自动闭合，提供照明。

下列简化电路中符合要求的是（）A.B.C.D.2.如图是电吹风的简化电路图，其中M是吹风机，R是电热丝。

由电路图可知（）A.只将开关S1闭合，吹出的是热风B.M和R是串联在电路中的C.将S1和S2都闭合，吹出的是热风D.开关S2可以控制整个电路3.某同学设计了道路井盖移动报警电路，当井盖没有被移动，井盖开关S闭合，警示灯L不亮：当井盖被移动，井盖开关S断开，警示灯L发光，R0为保护电阻。

人教版物理九年级第十五章第3节串联和并联同步训练一、选择题1. 关于电路的连接方法，下列说法正确的是（）A. 家中的电视和空调，可能是串联，也可能是并联B. 家用小汽车的车头灯和车尾灯一定是并联C. 马路上同一路口的红绿灯一定是串联D. 教室里的日光灯一定是串联2. 下列关于串联电路的说法中，错误的是（）A. 各用电器是逐个顺次地连接起来的B. 若一个用电器短路，其余用电器仍可能通电工作C. 开关可使电路中的各灯泡同时发光或同时熄灭D. 连接电路时，可以不使用开关3. 关于生活中一些电路的连接，下列判断不正确的是（）A. 教室里的日光灯与控制它的开关是串联的B. 节日的夜晚，装扮小树的小彩灯是串联的C. 家里的电视与电饭煲在使用时互不影响，所以它们是并联的D. 只有在光线不足且有人走动发出声音时，居民楼楼道里的自动控制灯才会发光，故使用的声控开关和光控开关是并联的4. 下面列举的常见电路中，一定属于串联的是（）A. 节日里装饰建筑物的一串小彩灯B. 家中厨房里的电冰箱和电烤箱C. 家庭中的电灯D. 城区主要街道两旁的路灯5. 下列关于并联电路的说法中，错误的是（）A. 并联电路中各用电器是并列连接起来的B. 若其中一个用电器断路，其余的用电器也不可能通电工作C. 并联电路分干路和支路D. 并联电路中各支路的用电器工作时互不影响6. 何灵峰为了探究电动玩具汽车内部电动机与指示灯的连接方式，他将这辆玩具车的电池取下，保持开关闭合，转动车轮，车上的指示灯还能发光，进一步探究发现，玩具车内部电路是由电源、开关、电动机、指示灯各一个组成，则该玩具车电路中电动机与指示灯（）A. 可以确定，一定是串联B. 可以确定，一定是并联C. 可以确定，串联、并联都行D. 需要再次断开开关，转动车轮，观察指示灯是否发光，才能判断7. 两个小灯泡连接在电路中，无法观察到他们是串联还是并联。

闭合开关时，两灯都正常发光，以下判断正确的是（）A. 若灯两端电压都相等，则两灯肯定是串联B. 若流过灯的电流相等，则两灯肯定是串联C. 若取下一根导线两灯都熄灭，则原来两灯肯定是串联D. 若取下一灯，另一灯不亮，则原来两灯肯定是串联8. 如图所示，开关S的作用是（）A. 控制整个电路B. 控制灯L1C. 控制灯L2D. 控制L1和L29. 汽车转向前，司机会拨动方向盘下方的横杆，汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭。

人教版九年级物理全一册《15.3串联和并联》同步练习题(附答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示的电路中，下列关于三灯连接的情况正确的是（）A．S1、S2闭合，L1、L2并联B．S1、S2断开，L1、L2并联C．S1断开，S2闭合，L1、L2串联D．S1断开，S2闭合，L1、L2并联2．课外兴趣小组设计了一种具有冷风、热风两种功能的电吹风电路，如图所示（表示电热丝，表示电动机），若为了节省能源只开冷风，则开关所处状态说法正确的是（）A．S1、S2均闭合B．S1、S2均断开C．S1断开、S2闭合D．S1闭合、S2断开3．当我们打开电视机开关时，指示灯就马上亮起来；断开开关时，指示灯又马上灭了。

则指示灯与开关的连接方式（）A．一定是串联B．一定是并联C．可能是串联D．可能是并联4．设计一个病房呼叫电路，要求：按下病人床头开关，值班室的电铃会响，对应床头灯亮，提醒护士哪位需要护理．下列电路设计最合理的是（）A．B．C．D．5．夜晚，街道两边的路灯纷纷亮起来了，将我们的城市点缀得格外美丽，这些路灯之间的连接方式是（）A．并联B．可以串联也可以并联C．串联D．无法判定6．如下图所示的四个电路，下列说法中正确的是（）A．甲图中，当开关闭合时，只有L1、L3两灯能发光B．乙图中，当闭合开关S1、S2、S3、S4、S5、S6，发生电源短路C．丙图中，同时闭合S1、S3，L1、L2并联D．丁图中，当两个开关闭合时，只有L1发光7．学校走廊的消防应急灯由蓄电池、两个LED灯及一个自动控制开关组成。

照明电路正常工作时应急灯不发光，可由照明电路为蓄电池充电；照明电路停电时，应急灯发光。

下列说法正确的是（）A．两个LED灯串联更好B．停电时，蓄电池把电能转化为化学能C．充电时，蓄电池是电源D．应急灯发光时，LED灯是消耗电能的装置8．有一辆电动玩具车，玩具车内部电路是由电源、开关、电动机、指示灯各一个组成的．开关闭合，电动机和指示灯同时工作，开关断开，电动机和指示灯同时不工作。

第3节串联和并联1.小聪观察家里的冰箱,发现冰箱的灯在开冰箱门时亮,关冰箱门时灭;冰箱的压缩机则在需要制冷时才工作。

关于冰箱里的灯和压缩机的连接方式,下列判断正确的是()A.一定是串联B.一定是并联C.有时是串联,有时是并联D.不能判断是串联还是并联2.如图所示的电路,下列判断正确的是()A.闭合开关S1、S3,断开开关S2时,灯L1、L2串联B.闭合开关S2,断开开关S1、S3时,灯L1、L2并联C.闭合开关S1、S2,断开开关S3时,灯L1亮,L2不亮D.同时闭合开关S1、S2、S3时,电源短路3.图中的电路图和实物图相对应的是()4.在进行英语听力测试时,各考场的有线扬声器是同时开播,也是同时停播的。

它们的连接方式是联,原因是它们(选填“能”或“不能”)独立工作。

5.教室里的日光灯是联的,街上的路灯是联的。

6.将图中的各器材连成电路。

要求:L1灯和L2灯并联;开关S1只控制L1灯,开关S2控制L1灯和L2灯。

7.根据图甲所示的电路图连接图乙中的实物元件。

1.(2018·江苏常州中考)小华有一发光棒,闭合开关,众小灯齐发光;一段时间后,其中一小灯熄灭,如图所示。

关于该小灯熄灭的原因以及众小灯的电路连接方式,下列猜想中合理的是()A.若该小灯处断路,众小灯并联;若该小灯处短路,众小灯串联B.若该小灯处断路,众小灯并联;若该小灯处短路,众小灯并联C.若该小灯处断路,众小灯串联;若该小灯处短路,众小灯串联D.若该小灯处断路,众小灯串联;若该小灯处短路,众小灯并联2.教室里投影仪的光源是强光灯泡,发光时温度很高,必须用风扇给予降温。

为使灯泡不易过热、被烧坏,要求:带动风扇的电动机启动后,灯泡才能通电发光;风扇不转,灯泡不能发光。

则下图所设计的四个简化电路图中最符合要求的是()3.右图是医院病房与护士值班室的示意图,病人需要护理时,只要按床边的按钮开关就能及时通知护士:1号床的病人按下开关S1,护士值班室的灯L1亮;2号床的病人按下开关S2,护士值班室的灯L2亮。

人教版九年级物理全一册《15.3串联和并联》同步练习题（带答案）学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示，要使三盏灯并联，应采取的做法是用导线（ ）A ．连接bdB ．连接abC ．连接adD ．拆除bc2．如图所示，是第五届世界智能大会官方指定用车—中国长安UNI ﹣K 智能化汽车。

它不仅实现了全语音交互、车内外高清摄像、自动刷脸识别车主身份等智能操作，还具备全速自适应巡航等智能驾驶功能。

它展现了“中国智造”的科技风采.关于这辆智能汽车，下列判断正确的是（ ）A ．汽车轮胎表面刻有花纹是为了减小摩擦B ．汽车轮胎用橡胶制成是因为它的绝缘性能好C ．汽车左右转向灯是并联连接的D ．汽车发动机的压缩冲程为汽车提供动力3．如图所示的电路，将1S 、2S 都闭合后，下列说法正确的是（ ）A ．1L 和2L 、3L 串联B ．1L 和2L 、3L 并联C ．1L 和2L 并联D ．1L 和2L 、3L 混联4．如图所示的电路，要使L 1和L 2两盏灯组成并联电路，则开关A ．S 1、S 2断开，S 3闭合B ．S 1、S 3断开，S 2闭合C ．S 2断开，S 1、S 3闭合D ．S 1、S 2闭合，S 3断开5．如图所示的四个电路图中，开关S 闭合后，两个灯泡串联的是（ ）A ．B ．C ．D ．6．如图所示，接线盒的上部有两只灯泡，导线接在盒的内部，接线盒的另两个接线柱与电源和开关相连。

闭合开关，两只灯泡正常发光。

若要判断两只灯泡的连接方式，下列操作中能达到目的的是（ ）A ．将电源和开关的位置互换B ．用导线将a 、b 连接C ．将1L 和2L 的位置互换D ．任意取下一只灯7．陈宇同学发现教室里1个开关可以同时控制3盏日光灯，某天其中一个日光灯坏了，其余两个日光灯还能照常工作，那么这三盏日光灯的连接方式是（ ）A ．一定串联B ．并联C ．可能串联D ．无法判断8．酸甜多汁的水果不仅可以为我们的身体提供能量，还可以发电呢！如图所示，几只水果提供的电力足以点亮一排发光二极管！水果在这里扮演了“电源”的角色，关于这个电路说法正确的是（ ）A．水果的作用是给电路提供电压B．水果电池工作时将电能转化为化学能C．一组二极管同时发光说明它们一定是串联的D．如果少串联一个水果电池，二极管将变更亮9．如图所示电路中，当开关闭合后，灯泡L1与L2并联的是（）A．B．C．D．10．如图所示，连接两个小灯泡的电路，有关说法不正确的是（）A．断开开关，L1、L2串联B．闭合开关，L1、L2并联C．断开开关，L1、L2均发光D．闭合开关，L1发光、L2熄灭二、填空题11．电阻R1∶R2=4∶3，若串联接入电路中，通过它们的电流之比为，它们两端的电压之比为．若并联后接入电路中，通过它们的电流之比为，它们两端的电压之比为．12．如图所示是一款消防应急照明灯。

九年级物理上册《第十五章串联和并联》同步练习及答案-人教版学校:___________班级：___________姓名：___________考号：___________（1）串联电路①定义：把用电器逐个顺次连接起来的电路叫做串联电路②特点：a．电流路径只有一条，无干路和支路之分；b．用电器之间相互影响；c．开关在任何位置的作用一样．（2）并联电路①定义：把用电器并列的连接的电路，称为并联电路．②特点：a．电流路径有两条或两条以上，有干路和支路之分；b．各支路上用电器之间互不影响；c．干路上的开关能控制整个电路，支路中的开关只能控制它所在的支路．（3）混联电路定义：电路中既有串联部分又有并联部分的电路称为混联电路．一、单选题1．家庭电路中使用电视机、洗衣机、冰箱等，它们是如何接在电路中的（）A．串联B．并联C．视具体情况而定D．既不是串联，也不是并联2．两只小灯泡L1和L2连接在同一电路中，以下哪个特点可以确认两灯是并联的（）A．两灯亮度不同B．两灯两端的电压相等C．通过两灯的电流相等D．通过两灯的电流不相等3．两只相同的灯泡组成的电路中，如果一只灯泡突然熄灭，另一只灯泡仍然正常发光，那么这个电路（）A．一定是串联电路B．一定是并联电路C．可能是串联，也可能是并联D．条件不足无法判断4．现代社会倡导文明出行，过人行横道时行人应遵守交通信号灯指示．小天发现人行横道的红、绿灯是独立工作的，他设计了下列几种电路图，其中合理的是（）A．B．C．D．5．如图所示的电路图，下列说法正确的是（）A．只闭合S1、S3时，灯L1和L2串联B．只闭合S2两灯并联C．3个开关同时闭合会发生短路D．同时闭合S2和S3，断开S1时，灯泡L2发光6．如图所示的电路中有两只灯泡L1、L2，现要使两只灯泡并联连接，下列做法正确的是（）A．闭合S1、S3，断开S2B．闭合S1、S2，断开S3C．闭合S2、S3，断开S1D．闭合S2，断开S1、S37．如图所示的电路中，闭合开关S后，下列说法正确的是（）A．灯L1两端的电压可能大于灯L2两端的电压B．通过L1灯的电流可能大于L2灯的电流C．L1、L2两灯泡并联D．若L1灯丝烧断，L2灯仍能正常发光8．如图所示，某实验小组根据所学知识研究一个有盖的木盒内部的电路连接情况，盒盖上可看到两只灯泡和一个开关(导线的连接和电源隐藏在盒内)，开关闭合，下列说法不正确的是( )A．如果两灯都亮，两灯可能是串联，也可能是并联B．若用电压表测得两灯的电压相等，则两灯一定是并联C．若用电压表测得两灯的电压不相等，则两灯一定是串联D．若用电流表测量通过两灯的电流不相等，则两灯一定是并联二、多选题9．在一个电源两端接有两个不同的灯泡，用电流表测得通过这两个灯泡的电流相等，则这两个灯泡的连接方式（）A．一定是串联B．一定是并联C．串联、并联都可能D．不可能是并联10．关于生活中的一些电路连接，下列判断正确的是（）A．节日的夜晚，装扮天安门城楼的彩灯是串联的B．道路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的C．一般家庭的卫生间都要安装照明灯和换气扇，使用时互不影响，它们是并联的D．楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且的声音时才亮，所以声控开关、光控开关及灯是串联的三、填空题11．小明家的卫生间新安装了“浴霸”，它上面有换气扇、取暖灯和照明灯，这些装置之间是 (选填“串”或“并”)联的，判断的依据是；换气扇工作时将电能主要转化为能。

人教版九年级物理全一册《15.3串联和并联》同步练习题（附参考答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．小红发现坐在汽车副驾驶座上不系安全带时，汽车仪表盘会发出声音报警，提醒乘客系安全带，其实汽车副驾驶座椅下有压力开关S1，当坐上人时压力开关S1闭合，若未系安全带，安全带控制开关S2断开，车上的电铃会发出警报声；若系上安全带，安全带控制开关S2闭合，警报声消失。

下列电路图设计最合理的是（）A．B．C．D．2．油烟机里有照明灯和电动机。

它们既能单独工作，又能同时工作，下列设计的电路符合要求的是（）A．B．C．D．3．利用“光控开关”和“声控开关”可以有效节约居民楼内楼道的照明灯用电。

其中“光控开关”能在光线暗时自动闭合，光线充足时自动断开；“声控开关”能在有声时自动闭合，无声时自动断开。

如图的电路中设计最合理的是（）A．B．C．D．4．如图所示的电路中，要使R1、R2串联，应闭合的开关是（）A．只闭合S1B．只闭合S2C．只闭合S3D．S1、S2、S3全部闭合5．如图所示的四个电路中，属于并联电路的是（）A．B．C．D．6．智能手机解锁时，可以通过指纹开关S1解锁，也可以通过密码开关S2来解锁，若解锁成功则屏幕灯L 发光。

小明设计的以下电路符合要求的是（）A．B．C．D．7．如图所示电路中，开关能同时控制两盏灯，若一盏灯的灯丝断了，不影响另一盏灯的工作的电路是()A．B．C．D．8．下列物体通常情况下属于导体的是（）A．铅笔芯B．塑料三角板C．玻璃杯D．橡皮9．破壁机可以瞬间击破食物的细胞壁，在破壁机上设置了安全开关S1和工作开关S2，当食物放入破壁机的容器中并放在主机上时，安全开关S1自动闭合，安全指示灯亮起；再闭合工作开关S2，电动机启动；安全开关S1断开时，安全指示灯与电动机均不工作，如下图所示的电路图中，符合上述要求是（）A．B．C．D．10．如图所示电路，不属于并联电路的是（）．A．B．C．D．二、填空题11．家庭电路中，客厅中的灯和控制它的开关是联的；放学晚归，远看如长龙、照亮你归家之路的一盏盏路灯之间是联的。

九年级物理上册《第十五章串联和并联》同步练习题含答案(人教版）学校:___________班级：___________姓名：___________考号：___________一、单选题1．小明观察到教室内的一个开关可以同时控制两盏灯，有时其中一盏灯断路了，另一盏正常发光．他画出了如图所示的四种连接方式，其中连接正确的是()A．B．C．D．2．某种电脑键盘清洁器有两个开关，开关S1只控制照明用的小灯泡L，开关S2只控制吸尘用的电动机M。

如图所示的四个电路中，符合上述要求的是（）A．B．C．D．3．下图各电路中，各开关闭合后，灯泡L1与L2并联的是（）A．B．C．D．4．居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着浪费电。

现在有一种自动控制的楼道灯，有声响时声控开关S1闭合，环境光线非常暗时光控开关S2闭合，当光线非常暗且有声响时，灯才会发光。

下列电路图符合要求的是（）A．B．C．D．5．如图所示是一种加湿喷雾风扇，具有吹风和喷雾的功能，还可以通过灯光营造温馨氛围。

装置上面有两个按钮，分别控制风扇和喷雾器，侧边有一个控制灯光的开关。

同时闭合3个开关，所有功能一起工作。

以下电路图能准确描述此装置工作原理的是（）A．B．C．D．6．某种电脑键盘清洁器有两个开关，照明用的小灯泡L和电动机M．要求：开关S1闭合，照明用的小灯泡L工作，再闭合开关S2，吸尘用的电动机M才运转；先闭合开关S2，吸尘用的电动机M无法工作．在如图所示的四个电路图中，符合上述要求的是（）A．B．C．D．7．如图是玩具汽车的电路图，以下有关说法中正确的是（）A．开关S1控制整个电路B．电动机与灯泡是串联的C．开关S1控制电动机D．电动机与灯泡不能同时工作8．如图是一个简化了的电冰箱内的电路图.M是压缩机用的电动机，L是电冰箱内的照明灯泡.关于电冰箱内电动机和照明灯的工作情况，下列说法中正确的是（）A．电冰箱门打开时，S1就自动断开B．电冰箱门关上时，S1就自动闭合C．电冰箱门打开时，S2就自动断开D．电动机与照明灯可以不同时工作9．关于电路的知识，下列说法中正确的是（）A．验电器的工作原理是异种电荷互相吸引B．电路中有电源，就一定有电流C．马路两旁的路灯，晚上同时亮早晨同时灭，它们是串联的D．某楼道中的电灯是由声控开关和光控开关共同控制的只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的10．如图所示小轿车上都装有一个用来提醒司机是否关好车门的指示灯．四个车门中只要有一个门没关好，灯泡就会发光的是（）A．B． C．D．二、填空题11．如图所示，电路中要使L1和L2并联，应闭合开关。

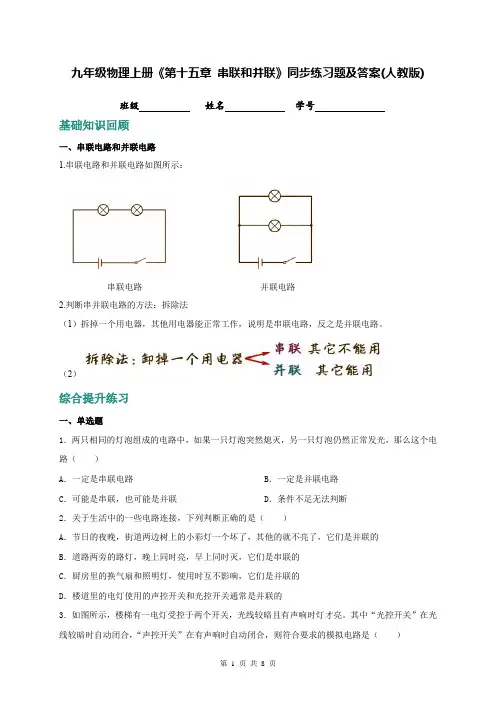

九年级物理上册《第十五章串联和并联》同步练习题及答案(人教版)班级姓名学号基础知识回顾一、串联电路和并联电路1.串联电路和并联电路如图所示：串联电路并联电路2.判断串并联电路的方法：拆除法（1）拆掉一个用电器，其他用电器能正常工作，说明是串联电路，反之是并联电路。

（2）综合提升练习一、单选题1．两只相同的灯泡组成的电路中，如果一只灯泡突然熄灭，另一只灯泡仍然正常发光，那么这个电路（）A．一定是串联电路B．一定是并联电路C．可能是串联，也可能是并联D．条件不足无法判断2．关于生活中的一些电路连接，下列判断正确的是（）A．节日的夜晚，街道两边树上的小彩灯一个坏了，其他的就不亮了，它们是并联的B．道路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的C．厨房里的换气扇和照明灯，使用时互不影响，它们是并联的D．楼道里的电灯使用的声控开关和光控开关通常是并联的3．如图所示，楼梯有一电灯受控于两个开关，光线较暗且有声响时灯才亮。

其中“光控开关”在光线较暗时自动闭合，“声控开关”在有声响时自动闭合，则符合要求的模拟电路是（）A．B．C．D．4．小华同学在探究串联电路中用电器的工作特点时，误连接如图所示电路，若同时闭合开关S1、S2，观察到灯泡的发光情况是（）A．两灯均不发光B．两灯均发光C．L1不发光，L2发光D．L1发光，L2不发光5．中国物流之都临沂拥有众多仓库，对仓库的管理也规范有序。

某仓库分辨前后门来人的电路为：前门来人闭合开关S1时，红灯L1亮、电铃响；后门来人闭合开关S2时，绿灯L2亮、电铃响，下列四种电路，符合要求的是（）A．B．C．D．6．如图所示，关于开关的控制作用，下列说法正确的是（）A．当S1、S2都闭合时，灯L1、L2、L3发光B．只闭合S2，灯L1、L3不发光C．只让灯L3发光，应该只闭合S1D．当S1、S2都断开时，灯L1、L2发光7．如图所示，灯L1与灯L2的规格相同，下列说法正确的是（）A．S闭合后，灯L2将发生短路，L1会发光B．要使小灯泡L1、L2串联，可去掉导线bC．只改动一根导线，此电路不可能变为灯L1、L2并联D．去掉导线b，在BD间接一个开关S1，S1只能控制L18．如图所示的电路图，下列说法正确的是（）A．只闭合S1、S3时，灯L1和L2串联B．只闭合S2两灯并联C．3个开关同时闭合会发生短路D．同时闭合S2和S3，断开S1时，灯泡L2发光二、填空题9．手机移动电源(俗称充电宝)有两个输出端，可以单独为一部手机或同时为两部手机充电，这两个输出端的连接方式是联；用移动电源给手机充电时，手机相当于电路中的。
