淮南煤田区域地层简表

淮南煤田潘集深部13-1煤储层含气量特征分析一、引言深部煤储层是指埋深在800m以上的煤层，在深部煤储层中储存有大量的煤层气资源。

深部13-1煤矿是淮南煤田的一个重要矿区，该煤矿地处淮河盆地的北缘，是中国重要的煤田之一。

近年来，随着我国能源需求的增长，深部煤储层的开发利用已成为煤炭行业的重要发展方向。

对深部13-1煤储层的含气量特征进行分析和研究，对于深部煤矿的高效开发和利用具有重要的意义。

二、淮南煤田概况淮南煤田位于中国安徽省淮南市境内，是中国重要的煤田之一。

煤田面积约8000平方公里，煤炭资源储量丰富，主要分布在淮河盆地的北缘。

淮南煤田地处华北平原，地形平坦，气候温和，适宜煤炭开采。

目前，淮南煤田已成为中国重要的煤炭生产基地之一。

三、深部13-1煤储层特征深部13-1煤储层埋深在800m以上，主要为炼质煤和无烟煤，属于优质煤种。

煤储层具有良好的孔隙结构和裂缝系统，具有较高的含气量。

煤储层顶部和底部常常存在煤层气藏，储层内部分布有煤层气水，地质条件适宜开采煤层气资源。

四、深部13-1煤储层含气量特征分析1. 含气量分布特征根据对深部13-1煤储层的钻井资料和地质勘探数据分析，煤储层整体含气量分布呈现出随埋深逐渐增大的趋势。

储层埋深越大，煤层气的质量和含量越高。

在煤储层上部和下部，煤层气质量和含量较低，而在煤储层中部，煤层气质量和含量较高。

这种分布特征与深部煤储层的地质条件和气体生成规律密切相关。

2. 含气量影响因素煤储层含气量的影响因素包括煤层气生成量、孔隙结构、地层压力、渗透性等。

在深部13-1煤储层中，孔隙结构和裂缝系统的发育程度对含气量影响较大，孔隙度和渗透性的增大能够提高煤储层的含气量。

地层压力和地温的升高也会促进煤层气的生成和富集，对煤储层含气量具有一定的正面影响。

3. 含气量分布规律深部13-1煤储层的含气量分布规律呈现出明显的空间差异性，不同煤层、不同地层和不同地质构造部位的煤储层含气量存在着明显的差异。

淮南职业技术学院毕业设计说明书题目谢桥矿地质情况分析系部采矿工程系班级10级地质一班学号姓名指导老师2013 年 4 月21 日目录前言第一章矿井概述及井田地质特征 (4)1.1矿区概述 (4)1.2井田地质特征 (6)1.3煤层特征 (11)第二章井田境界和储量 (18)2.1井田境界及确定依据 (18)2.2矿井储量计算 (18) (87)第三章矿井安全及环境保护 (25)3.1瓦斯抽放与防止 (28)3.2防突措施 (30)3.3热害防治 (35)摘要淮南矿业集团谢桥煤矿位于安徽省淮南煤田潘谢矿区的西部，东与张集矿井接壤，西与刘庄井田毗邻，南为新集矿区的罗园井田，北为陈桥背斜。

其西南距颖上县20KM，东南至凤台县约34KM。

经过多次地质勘探，查明区内储量丰富，地质条件好，煤层厚，倾角小，适合建立大型矿井。

经仔细阅读谢桥矿的有关料和数据，并经经济技术比较，最终确定一个最优方案，将井筒打在八线5孔西南400m处，第一水平定在-720m，第二水平定在-900m，在第一水平布置三条大巷及井底车场，分两翼同时开采。

通风方式采用中央边界式，运输采用胶带运输。

采煤方法为单一走向长壁采煤法，工作面工艺为综合机械化开采。

在本说明书中，对井田的地质条件、井筒位置、主要设备、井底车场、采煤方法、采煤工艺都有详尽的说明，并赋有必要的插图。

全部设计均严格参照《煤炭工业设计规范》以及《煤矿安全规程》中所规定的条款。

第一章矿区概述及井田地质特征第一节矿区概况1.1.1 位置与交通㈠位置谢桥矿井位于安徽省淮南煤田潘谢矿区的西部，东与张集矿井接壤，西与刘庄井田毗邻，南为新集矿区的罗园井田，北为陈桥背斜。

其西南距颖上县20KM，东南至凤台县约34KM，除东端小部分位于凤台县境内其余大部分为颖上县所辖。

其地理坐标为：东经116°19′36″～116°28′8″，北纬32°45′53″～32°48′40″。

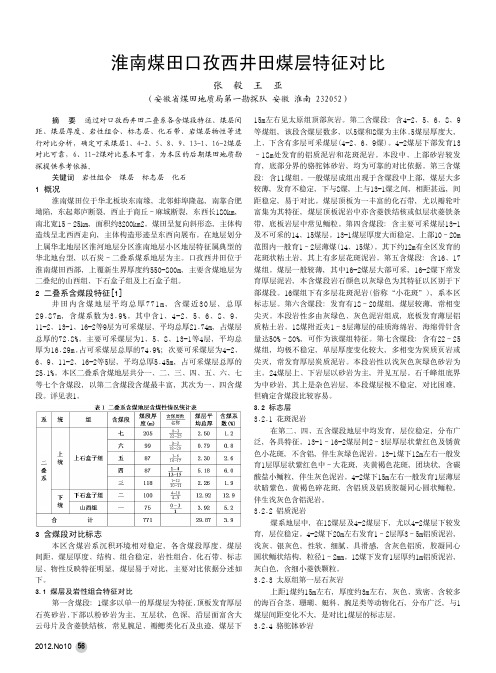

2012.No10摘 要 通过对口孜西井田二叠系各含煤段特征、煤层间距、煤层厚度、岩性组合、标志层、化石带、岩煤层物性等进行对比分析，确定可采煤层1、4-2、5、8、9、13-1、16-2煤层对比可靠，6、11-2煤对比基本可靠，为本区的后期煤田地质勘探提供参考依据。

关键词 岩性组合 煤层 标志层 化石1 概况淮南煤田位于华北板块东南缘，北邻蚌埠隆起，南靠合肥坳陷，东起郯庐断裂，西止于商丘～麻城断裂，东西长180km，南北宽15～25km，面积约3200km2。

煤田呈复向斜形态，主体构造线呈北西西走向，主体构造形迹呈东西向展布。

在地层划分上属华北地层区淮河地层分区淮南地层小区地层特征属典型的华北地台型，以石炭～二叠系煤系地层为主。

口孜西井田位于淮南煤田西部，上覆新生界厚度约550-800m，主要含煤地层为二叠纪的山西组、下石盒子组及上石盒子组。

2 二叠系含煤段特征[1]井田内含煤地层平均总厚771m ，含煤近30层，总厚29.87m，含煤系数为3.9%。

其中含1、4-2、5、6、8、9、11-2、13-1、16-2等9层为可采煤层，平均总厚21.74m，占煤层总厚的72.8%。

主要可采煤层为1、5、8、13-1等4层，平均总厚为16.29m,占可采煤层总厚的74.9%；次要可采煤层为4-2、6、9、11-2、16-2等5层，平均总厚5.45m，占可采煤层总厚的25.1%。

本区二叠系含煤地层共分一、二、三、四、五、六、七等七个含煤段，以第二含煤段含煤最丰富，其次为一、四含煤段。

详见表1。

3 含煤段对比标志本区含煤岩系沉积环境相对稳定，各含煤段厚度、煤层间距、煤层厚度、结构、组合稳定，岩性组合、化石带、标志层、物性反映特征明显，煤层易于对比，主要对比依据分述如下。

3.1 煤层及岩性组合特征对比第一含煤段：1煤多以单一的厚煤层为特征,顶板发育厚层石英砂岩,下部以粉砂岩为主，互层状，色深，沿层面富含大云母片及含菱铁结核，常见腕足、瓣鳃类化石及虫迹，煤层下淮南煤田口孜西井田煤层特征对比张 毅 王 亚（安徽省煤田地质局第一勘探队 安徽 淮南 232052）15m左右见太原组顶部灰岩。

第一章　煤 田淮南煤田位于安徽北部，淮河穿行而过。

煤田东起郯庐断裂，西至阜阳，北抵明龙山、上窑山一带，南至舜耕山、八公山，地理位置为东经115°50′～117°45′、北纬32°25′～33°10′之间。

跨定远、怀远、长丰、寿县、凤台、颍上、利辛、阜阳等县以及淮南全境，煤田东西长达180公里、南北宽约15～2公里，面积约3600平方公里。

淮南煤田地处淮河中游，是江淮丘陵至淮北平原的过渡地区，淮南和定远部分地区为丘陵、岗地，其余地区属广阔的冲积平原，平原海拔标高一般20～22米，丘陵地区的最高海拔标高不超过400米。

区内铁路有水张线、阜淮线。

水张线由水家湖接轨，北至蚌埠与津浦线连接，向南为淮南铁路至裕溪口，可接长江航运，西至张楼串连淮南老矿区8对矿井，阜淮线在黑泥洼与水张线接轨，向北经淮河大桥穿潘谢矿区南缘至阜阳分别与濉阜线和京九线衔接，并与陇海线相通。

区内公路四通八达，并有国道过境。

水路主要为淮河，长年通航，形成了完整的交通网络。

第一节　煤田地质 一、煤田划分淮南煤田划分为淮南矿区、潘谢矿区及定远地区和新集矿区。

〔淮南矿区（老区）〕　位于淮河南岸，属淮南市和凤台县辖区。

东起九龙岗，西至凤台县，南以舜耕山、八公山为界，北以阜凤断层为界，东西长约40公里，南北宽约10公里，面积约400平方公里矿区东部舜耕山北麓有大通井田和九龙岗井田，已于1979年和1981年先后采完。

中部李郢孜（赖山）及八公山的东北麓，由东至西有李郢孜一、二井田，谢家集一、二、三井田，西部新庄孜井田（含毕家岗）、李嘴孜井田和孔集井田。

凤台县城以西为八里塘勘探区。

〔潘谢矿区（新区）〕　位于淮河北岸，东起高皇寺、西至阜阳断层，北以上窑—明龙山断层为界南以阜凤断层为界与淮南矿区相接。

地跨阜阳、利辛、颍上、凤台、淮南等县市，东西长约100公里南北宽约24公里，面积约2400平方公里。

矿区东部为潘集背斜，有潘集一、二、三、四井田及丁集井田。

淮南煤田松散层的水文地质特征及类型划分作者：刘勇来源：《城市建设理论研究》2013年第32期摘要：根据对淮南煤田新生界松散层水文地质特征的研究，对松散层底部的水文地质类型加以划分及评价。

关键词：含水层;隔水层;水文地质特征及类型划分。

中图分类号：P64 文章编码：一、松散层沉积特征及古地理环境研究安徽淮南煤田地处华北平原的南缘，江淮丘陵的北端，淮河中游地段，整个煤田地跨淮南市及凤台、颖上、利辛、阜阳市三县两市，根据对淮南煤田构造地质条件的分析研究，我们得出如下结论：印支运动奠定了整个矿区的基本构造格架，而燕山运动对其作了进一步改造，从而形成现今的基底构造形态。

从地质发展史可以看出，从侏罗纪、白垩纪到早第三纪漫长的地质历史时期，除局部断陷盆地接受沉积外，大部分地区处于剥蚀夷平状态。

直到晚第三纪早期，地壳才普遍下沉，沉积了巨厚的新第三系和第四系松散层。

淮南煤田新生界厚度自东南向西南及西北方向递增，由50M变化为700M。

厚度变化受基岩面起伏情况的控制，反映了东南高、西北低的基底形态，这与现代西北高、东南低的地貌形态有巨大差别。

以往勘探过程中对新生界松散层研究程度较低，对松散层的时代划分也不够确切、统一，本次研究过程中，以本区沉积物的综合岩性特征为标志，参照金权等编著的《安徽淮北平原第四系》研究成果，结合有关测试资料，对新生界松散层的沉积特征做初步分析研究。

一）早第三系（E）岩性为紫红、棕红、灰白夹黄褐、土黄色砂质泥岩、砂岩及砾岩。

胶结成岩程度差异较大，多分布在凹陷、断陷盆地及煤田两翼局部向斜地带。

如展沟164孔、36北7孔、丁集水6孔、朱集45-6孔均有沉积。

由于对该岩组没做研究工作，时代归属值得商榷。

二）上第三系中新统（N1）在潘——谢煤田范围内，该组顶界面埋深东部150M左右，中部180～257M，西部380～420M，局部古地形隆起处缺失，因而自东向西埋深加大，从岩性组合特征可以划分为两种沉积类型。

淮南矿业集团各矿概况1.丁集煤矿丁集煤矿位于淮南市西北，潘谢矿区中部，凤台县境内，阜淮线及矿区铁路专用线经过矿井南部，工业广场紧邻省道凤蒙公路，地理位置优越，交通方便。

井田东西长14.75公里，南北宽11公里。

共有可采煤层9层，煤层赋存稳定。

井田地质储量12.79亿吨，可采储量6.4亿吨。

煤层属中灰、中高挥发份、中高发热量，为特低硫、特低磷、富油的气煤和1/3焦煤，可供动力、炼焦配煤和化工之用。

本着高标准、高质量、高效率的设计原则，矿井设计生产能力500万吨/年，主要系统生产能力800万吨/年。

选煤厂与矿井配套，同期建成。

矿井投资30亿元，定员1200人，2004年6月28日开工建设， 2007年12月26日矿井投产。

2.谢桥煤矿淮南矿业（集团）谢桥煤矿位于安徽省颍上县东北部，距颍上县城约20公里，1983年12月26日破土动工，1997年5月14日移交生产，现有4个工作面同时生产。

是年生产能力为400万吨的大型矿井。

也是一座原设计生产能力400万吨/年、配套800万吨选煤厂的特大型现代化矿井，2012年产量达到1080万吨。

井田东西走向长ll.4Km，南北宽 4.5Km，面积约为50平方公里。

矿井采用主井、集中运输大巷，分石门和上下山开拓方式，共划分为四个采区，即东一、东二、西一、西二，全井团划分两个水平，第一水平—6lOm，第二水平—900m。

目前全矿职工1万多人，其中专业技术人员500多人，在聘高级职称43人。

是淮南矿业（集团）有限责任公司的主力矿井之一，矿区煤种以焦煤为主，特低磷、特低硫，灰份20%以下，发热量 22.3MJ/KG 以上，被喻为“绿色能源”，适用于动力、化工、冶金等工业用煤及各类民用煤。

谢桥煤矿内主要有颍(上)——利（辛）和潘（集）——谢（桥）两条公路通过，区外南侧分别有淮（南）——阜（阳）铁路和颍（上）——凤（台）公路经过，邻近的颍河、西淝河可以通航，并可转接淮河水运；矿区铁路专用线与大京九线相连，附近还有蚌埠、合肥、阜阳三个飞机场，交通条件十分便利。
