2017人教版物理九年级172《欧姆定律——基础计算问题》练习题含详解1

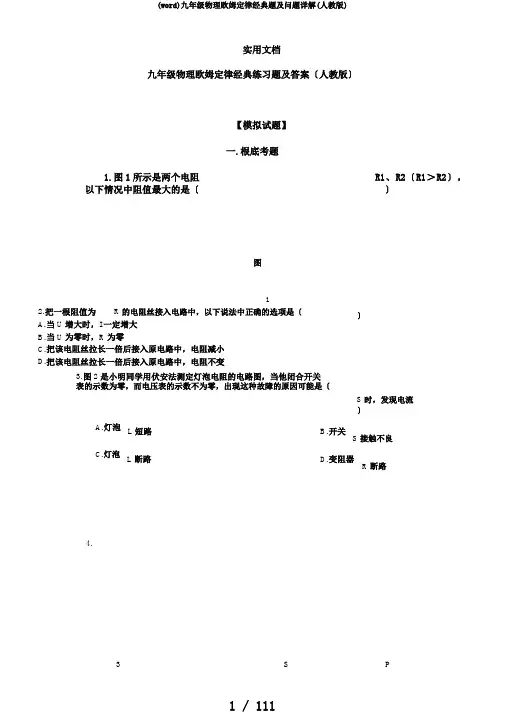

实用文档九年级物理欧姆定律经典练习题及答案〔人教版〕【模拟试题】一.根底考题1.图1所示是两个电阻R1、R2〔R1＞R2〕，以下情况中阻值最大的是〔〕图12.把一根阻值为R的电阻丝接入电路中，以下说法中正确的选项是〔〕A.当U增大时，I一定增大B.当U为零时，R为零C.把该电阻丝拉长一倍后接入原电路中，电阻减小D.把该电阻丝拉长一倍后接入原电路中，电阻不变3.图2是小明同学用伏安法测定灯泡电阻的电路图，当他闭合开关表的示数为零，而电压表的示数不为零，出现这种故障的原因可能是〔S时，发现电流〕A.灯泡L短路B.开关S接触不良C.灯泡L断路 D.变阻器R断路4.3S P动的过程中，A2、A1、V的示数变化情况是〔〕A.A2变小、A1不变、V不变B.A2变小、A1变小、V不变实用文档C.A2变大、A1变小、V变大D.A2变大、A1不变、V变小把阻值为4Ω、6Ω的两只电阻串联在一个电压不变的电源上，电路中的电流为；如果将它们并联在同一电源上，那么干路中的电流为〔〕A.2AB.4AC.3AD.5A6.如图4所示，3个阻值均为10Ω的电阻R1、R2、R3串联后接在电压恒为U的电路中，某同学误将一只电流表并联在电阻R2两端，发现电流表的示数为，据此可知电压U=___V；假设用一只电压表替代电流表并联在R2两端，那么电压表的示数应为V。

图47.如图5所示电路，灯泡 L的灯丝电阻和电源电压均保持不变。

闭合开关S后，当滑动变阻器的滑片P位于ab中点时，灯泡厂恰好正常发光；在滑片P向b端移动的过程中，你将观察的现象有：〔1〕。

〔2〕。

如图6所示的电路中，电源电压为2V保持不变，电阻R1=5Ω，R2=10Ω，当开关S断开时，电流表A1的示数是A；当开关S闭合时，电流表A2的示数是A。

实用文档9.在图7所示的电路中，电源电压保持不变。

当开关S由断开到闭合，电流表的示数将，电压表与电流表示数的比值将〔均选填“变大〞“不变〞或“变小〞〕。

欧姆定律—电路变化计算课后练习(二)欧姆定律—电路变化计算题一：如图所示的电路中,电源两端电压为6伏保持不变，定值电阻R1的阻值为10欧，滑动变阻器R2的最大阻值为50欧。

当开关S闭合，滑动变阻器的滑片P由b端移到a端的过程中.①求电压表的示数变化范围；②求电流表的示数变化范围。

题二:如图所示电路,电源电压10V,灯泡电阻为5Ω,滑动变阻器阻值变化范围就是:0～15Ω。

求:滑动变阻器滑片移动时，电路中电流的变化范围就是多少？题三:在如图所示的电路中，电源电压U保持不变,定值电阻R = 20Ω,闭合开关S，当滑动变阻器'R的滑片P在中点c时,电流表示数为0、4A,当移动滑片P至最右端时,电流表示数为0、3 A。

则电源电压U与滑动变阻器的最大阻值( )A、6V 10ΩB、6V 20ΩC、12V 20ΩD、12V 40Ω题四：如图所示，闭合开关S后,向右适当移动滑动变阻器滑片P的过程中，电流表的示数（选填“变大"、“变小"或“不变”);移动滑片时应注意。

题五:如图所示的电路中，电源电压U恒定,定值电阻R0两端的电压为U0,当滑动变阻器滑片P向右移动时，其连入电路中的电阻R P，电路中电路I(“”表示变大,“"表示变小),下列有关电压表示数U P变化情况的推导过程正确的就是( ）A．由UP=IRP因RP UPB．由UP=U-IRP因IUPC．由UP/ U=RP/ RUP= RPU/ R因RPUPD．由UP/ U=RP/ RU=U+UPUP= U/ (1+R/RP)因RPUP题六:如图a所示的电路，电源电压保持不变。

闭合开关S，调节滑动变阻器,两电压表的示数随电路中电流变化的图像如图b所示，根据图像的信息可知:_____（选填“甲”或“乙"）就是电压表V2示数变化的图像，电源电压为_____V,电阻R1的阻值为_____Ω。

欧姆定律—电路变化计算课后练习参考答案题一：①电压表的示数变化范围为1V ≤U1 ≤ 6V ②电流表的示数变化范围为0、1A ≤I ≤ 0、6A详解：由实物电路图可知,两电阻串联,电压表测R1两端的电压，电流表测电路中的电流。

深圳龙文一对一九年级物理《17.2欧姆定律》基础计算题题（人教版附答案）1、如图所示的电路中，电阻R1为5Ω．当开关S断开时，电流表的示数为2A；当开关S闭合时，电流表的示数为2.5A，此时灯泡L正常发光．求：（电源电压保持不变）（1）电源电压U；（2）灯泡正常发光时的电阻R2．（3）灯泡正常发光时整个电路的总电阻R．2、如图甲所示的电路中，电源电压保持6V不变，R1的阻值为10Ω。

闭合开关S，电压表的示数如图乙所示。

（1）求通过电阻R1的电流；（2）求电阻R2的阻值；3、如图所示电路中，电源电压不变，灯L标有“4V、0.5A”字样，定值电阻R的阻值为10Ω。

闭合开关S，灯L正常发光．则（1）灯泡正常发光时的电阻？（2）电流表的示数是多少？（3）电源电压是多大？4、有的小汽车前排座位中安装有高低档的电加热，其工作原理相当于如图所示的电路图，其中R1＝12 Ω，R2＝6 Ω，闭合开关后，通过R1的电流为2 A.求：(1)R1两端的电压；(2)通过R2的电流．5、如图甲所示，在2015年某工厂要研发一种新型材料，要求对该材料的承受的撞击力进行测试．在测试时将材料样品（不计质量）平放在压力传感器上，闭合开关s，由静止自由释放重物，经撞击后样品材料仍完好无损．从重物开始下落到撞击样品的这个过程中，电流表的示数I随时间t变化的图象如图乙所示，压力传感器的电阻R随压力F变化的图象如图丙所示．电源的电压=24V，定值电阻R0=10Ω．求：（1）在重物下落的过程中，压力传感器的电阻是多少？（2）在撞击过程中，样品受到的最大撞击力是多少？6、如图所示，R1=20Ω，闭合开关，电压表和电流表的示数分别为6V和0.5A．求（1）通过电阻R1的电流；（2）电阻R2的阻值．7、如图1所示，电阻R1的阻值为10欧，滑动变阻器R2上标有“20Ω 2A”字样，当变阻器的滑片P移至a端，闭合电键S后，电流表A的示数为0.6安．（1）求电源电压U．（2）若将另一只电压表V并联接入该电路（A和B）、（B和C）、（A和C）中的某一部分电路两端，移动滑动变阻器R2的滑片P至某一处，使电压表V的指针停留在图2所示的位置，请指出电压表V所有可能连接的位置，并计算出变阻器对应接入电路的阻值R2．8、在如图所示的电路中，电源电压U=8V，且保持不变，R1=10Ω，R2=40Ω．试问：（1）若开关S1闭合，S2断开，当滑片P滑到a端时，电流表的示数为0.2A，此时滑动变阻器R的电阻值为多大？（2）若开关S1、S2均闭合，当滑片P滑到b端时，电流表的示数是多少？9、如图29所示，电源两端电压为9V并保持不变，电阻R1的阻值为12Ω．当开关S闭合时，通过电阻R2的电流是0.25A。

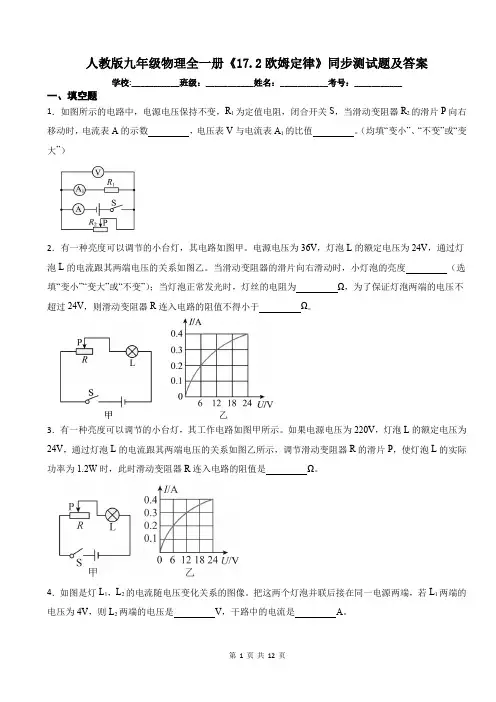

人教版九年级物理全一册《17.2欧姆定律》同步测试题及答案学校:___________班级：___________姓名：___________考号：___________一、填空题1．如图所示的电路中，电源电压保持不变，R1为定值电阻，闭合开关S，当滑动变阻器R2的滑片P向右移动时，电流表A的示数，电压表V与电流表A1的比值。

（均填“变小”、“不变”或“变大”）2．有一种亮度可以调节的小台灯，其电路如图甲。

电源电压为36V，灯泡L的额定电压为24V，通过灯泡L的电流跟其两端电压的关系如图乙。

当滑动变阻器的滑片向右滑动时，小灯泡的亮度（选填“变小”“变大”或“不变”）；当灯泡正常发光时，灯丝的电阻为Ω，为了保证灯泡两端的电压不超过24V，则滑动变阻器R连入电路的阻值不得小于Ω。

3．有一种亮度可以调节的小台灯，其工作电路如图甲所示。

如果电源电压为220V，灯泡L的额定电压为24V，通过灯泡L的电流跟其两端电压的关系如图乙所示，调节滑动变阻器R的滑片P，使灯泡L的实际功率为1.2W时，此时滑动变阻器R连入电路的阻值是Ω。

4．如图是灯L1，L2的电流随电压变化关系的图像。

把这两个灯泡并联后接在同一电源两端，若L1两端的电压为4V，则L2两端的电压是V，干路中的电流是A。

5．如图所示，电源电压不变。

开关S 1、S 2均闭合，L 2灯丝突然烧断，电压表的示数会 ，电流表的示数会 。

（均选填“变大”“变小”或“不变”）6．如图甲所示电路的电源电压为3V ，闭合开关后，两电流表的指针偏转均如图乙所示，则R 1电阻为Ω；断开开关后，电阻R 2的阻值为 Ω。

7． 如图所示，电源电压保持不变，已知12R R ，闭合开关S 1，将开关S 2掷到2时，小灯泡恰好正常发光；断开开关S 1，将开关S 2掷到1时，电压表的示数 ，电流表的示数 （均选填“变大”“变小”或“不变”）8．如图所示，电源电压为6V 且保持不变，定值电阻=6ΩR ，闭合开关S ，电流表示数为2A 。

17章欧姆定律练习题随堂练习1一、填空题：1、欧姆定律的数学表达式是，公式中的三个物理量I、U、R的单位分别是、、。

2、某导体的电阻是40Ω，通过它的电流是200mA，则这个导体两端的电压是V。

3、加在导体两端的电压是3V，通过它的电流是200mA，则这个导体的电阻是Ω。

如果该导体两端的电压增大到9V，通过导体的电流是 A，导体的电阻是Ω。

4、要想使1000Ω的电阻通过8mA的电流，那么应给它的两端加V的电压；如果该电阻所允许通过它的最大电流是25mA，那么它的两端所能加的最大电压是V。

5、三个阻值相等的电阻串联后的等效电阻是180Ω，那么它们并联后的等效电阻是Ω。

二、选择题：1、对欧姆定律公式的理解，下面的哪一句话是错误的( )A．对某一段导体来说，导体中的电流跟它两端的电压成正比B．在相同电压的条件下，不同导体中的电流跟电阻成反比C．导体中的电流既与导体两端的电压有关，也与导体的电阻有关D．因为电阻是导体本身的一种性质，所以导体中的电流只与导体两端的电压有关，与导体的电阻无关。

2、甲、乙两导体通过相同的电流，甲所需的电压比乙所需的电压大。

则它们的阻值大小的关系是( )A．甲的电阻大于乙的电阻 B．甲的电阻等于乙的电阻C．甲的电阻小于乙的电阻D．无法比较3、某段金属丝两端加6V电压时，通过它电流是0.2A，若将它两端的电压变为2V时，则它的电阻值是( ) A．10ΩB．20ΩC．30ΩD．40Ω4、一导体接在某电路中，如果把加在该导体两端的电压减少到原来的一半，则导体的电阻和通过它的电流将( ) A．都减少到原来的一半 B．都保持不变C．电阻不变，电流是原来的一半D．电阻不变，电流是原来的2倍三、计算题：1、一个定值电阻两端加6V电压时，通过它的电流为0.3A，如果电压增大到18V时，能否用量程为0～0.6A的电流表来测量通过它的电流？2、某定值电阻的阻值是3Ω，通过它的电流是1.2A，若用电压表测量这个电阻两端的电压，电压表有“＋”、“3”和“15”两个接线柱，问应使用哪两个接线柱？3、内电阻为0.03Ω的电流表的两个接线柱分别标有“＋”和“3”的字样，通过计算说明能否直接把它与1.5V的干电池相连？4、在电压不变的电路中，当电阻增加10Ω时，电流强度变为原来的，则原来的电阻是多少Ω？随堂练习2连接方式串联并联电路图电流特点电压特点总电阻分流分压1．滑动变阻器的制作原理是通过改变连入电路中的来改变的．为了使滑动变阻器对电路起到图6-54SA RP R 1a b图6-55A BC L 1 L 2S保护作用，一般将它 联在电路中，并且通常在使用前将滑片调到 的位置上．2．使用电压表时，如果被测电压超过了电压表的最大测量值，不仅测不出电压值，甚至会 电压表．在不能预先估计被测电压的情况下，可以用 法来判断被测电压是否超过量程．3．如图4，R 1=15Ω、R 2= 10Ω。

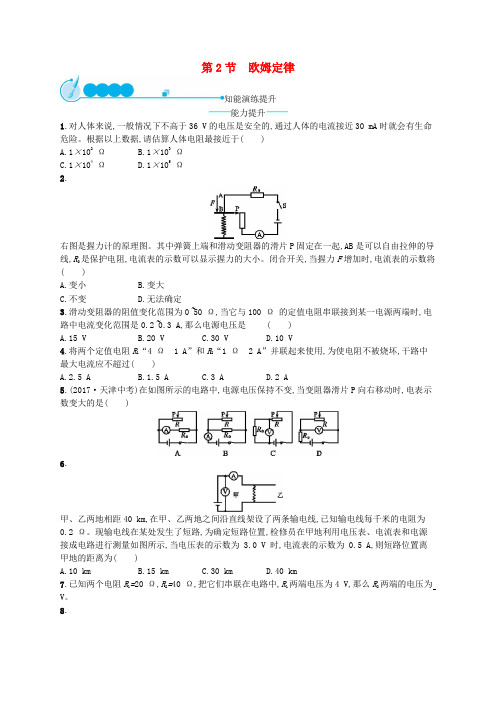

第2节欧姆定律知能演练提升能力提升1.对人体来说,一般情况下不高于36 V的电压是安全的,通过人体的电流接近30 mA时就会有生命危险。

根据以上数据,请估算人体电阻最接近于()A.1×102ΩB.1×103ΩC.1×104ΩD.1×105Ω2.右图是握力计的原理图。

其中弹簧上端和滑动变阻器的滑片P固定在一起,AB是可以自由拉伸的导线,R0是保护电阻,电流表的示数可以显示握力的大小。

闭合开关,当握力F增加时,电流表的示数将()A.变小B.变大C.不变D.无法确定3.滑动变阻器的阻值变化范围为0~50 Ω,当它与100 Ω的定值电阻串联接到某一电源两端时,电路中电流变化范围是0.2~0.3 A,那么电源电压是()A.15 VB.20 VC.30 VD.10 V4.将两个定值电阻R1“4 Ω 1 A”和R2“1 Ω 2 A”并联起来使用,为使电阻不被烧坏,干路中最大电流应不超过()A.2.5 AB.1.5 AC.3 AD.2 A5.(2017·天津中考)在如图所示的电路中,电源电压保持不变,当变阻器滑片P向右移动时,电表示数变大的是()6.甲、乙两地相距40 km,在甲、乙两地之间沿直线架设了两条输电线,已知输电线每千米的电阻为0.2 Ω。

现输电线在某处发生了短路,为确定短路位置,检修员在甲地利用电压表、电流表和电源接成电路进行测量如图所示,当电压表的示数为 3.0 V 时,电流表的示数为 0.5 A,则短路位置离甲地的距离为()A.10 kmB.15 kmC.30 kmD.40 km7.已知两个电阻R1=20 Ω,R2=40 Ω,把它们串联在电路中,R1两端电压为4 V,那么R2两端的电压为V。

8.小娟在探究电阻上的电流跟两端电压的关系时,将记录整理的实验数据绘制成U-I关系图象如图所示。

由图可得甲的电阻为Ω,这两个电阻并联后接在9 V电源上,干路中的电流为A。

简单1、下面公式表示欧姆定律的是（）A．svt=B．mVρ=C．FpS=D．UIR=【分析】根据欧姆定律的内容和欧姆定律的表达式进行解答．【解答】欧姆定律是指：通过导体的电流，跟导体两端的电压成正比，跟导体的电阻成反比；其表达式为UIR=，故D选项正确；而svt=是速度公式，mvρ=是密度公式，FpS=是压强公式；故ABC选项不正确．故选D．2、根据欧姆定律公式UIR=，可变形得到URI=．对此，下列说法中正确的是（）A．导体电阻的大小跟导体两端的电压成正比B．导体电阻的大小跟导体中的电流成正比C．当导体两端的电压为零时，导体的电阻也为零D．导体电阻的大小跟导体两端的电压和通过导体的电流无关【分析】（1）导体电阻的影响因素：导体的长度、横截面积、材料．（2）URI=只是计算电阻的一种方法，电阻与电压、电流都无关．【解答】导体电阻的影响因素：导体的长度、横截面积、材料．当电压和电流变化时，导体的长度、横截面积、材料都没变，电阻不变．U RI =只是计算电阻的一种方法，电阻与电压、电流都无关．故选D．3、如图所示的电路中，电源电压恒定不变，当开关S闭合时，滑动变阻器的滑片P向左移动过程中，电路中的电表变化情况是（）A．电流表示数不变，电压表示数不变B．电流表示数变小，电压表示数变小C．电流表示数变大，电压表示数变大D．电流表示数变大，电压表示数变小【分析】根据电路图可知，电阻与滑动变阻器串联，电压表测量电阻两端的电压，电流表测量总电流，滑动变阻器的滑片P向左移动过程中，电路电阻减小，根据欧姆定律可知电路电流和电阻两端电压的变化．【解答】滑动变阻器的滑片P向左移动过程中，滑动变阻器接入电路的电阻减小，根据公式UIR=可知，电路电流变大，也就是电流表示数变大，电阻的阻值不变，根据公式U＝IR可知，两端的电压变大，也就是说电压表示数变大．故选C．4、某导体两端电压为6V，通过的电流为0.6A，那么该导体的电阻值为_________Ω．该导体的两端不加电压时，其电阻值为_________Ω．（不计温度对阻值影响）【分析】（1）已知电阻两端的电压和通过的电流，根据欧姆定律求出导体的电阻；（2）电阻是导体本身的一种性质，与两端的电压和通过的电流无关．【解答】（1）导体的电阻：61006.U VRI A===Ω；（2）因电阻与两端的电压和通过的电流无关，所以当该导体的两端不加电压时，导体的电阻仍为10Ω．故答案为：10；10．5、如图所示电路中，电源两端电压不变，R1、R2的阻值分别为10Ω和20Ω．当S1、S2均闭合时电压表的示数为6V，当S1闭合、S2断开时，电压表的示数为_________V．【分析】当开关都闭合时，为基本电路，电压表示数等于电源电压；当S1闭合、S2断开时，电压表并联在R1两端，先根据串联电路总电阻等于各分电阻之和求出总电阻，然后利用欧姆定律以及串联电路处处电流相等求出电路中的电流，最后根据U＝IR求出R1两端的电压，即电压表的示数．【解答】开关都闭合时，为R1的基本电路，故电源电压为6V；当S1闭合、S2断开时，两个电阻串联，此时电路的总电阻：R＝R1＋R2＝10Ω＋20Ω＝30Ω，则电路中的电流：60.230RVI AU===Ω，即电压表的示数：U 1＝IR 1＝0.2A ×10Ω＝2V ．故答案为 2．6、如图所示，并联的红、绿、白三盏电灯，它们两端的电压都是220伏，电阻分别是3230欧、1210欧、484欧．求通过各盏灯的电流．【分析】由电路图可知，红、绿、白三盏电灯并联，根据并联电路的电压特点和欧姆定律求出通过各盏灯的电流．【解答】由电路图可知，红、绿、白三盏电灯并联，因并联电路中各支路两端的电压相等，所以，通过各盏灯的电流分别为：1122032300068.I A U V R ==≈Ω，2222001821210.U V I A R ==≈Ω，332200455484.U V I A R ==≈Ω． 答：通过红、绿、白三盏电灯的电流依次为0.068A 、0.182A 、0.455A ．7、如图所示，电源电压为6V 不变，R 1＝10Ω、R 2＝20Ω，求：（1）当开关S 断开时，电路中的总电阻和R 2两端的电压；（2）当开关S 闭合时，电流表示数．【分析】（1）开关S 断开时，R 1、R 2串联，根据串联电路电阻特点求出总电阻；结合串联电路中电流规律计算R 2两端电压；（2）开关S 闭合时，R 2被短路，电路中只有R 1工作，电流表示数即R 1中电流值．【解答】（1）开关S 断开时，R 1、R 2串联，电路中的总电阻：12102030R R R =+=Ω+Ω=Ω；由于串联电路中电流处处相等，所以R 2中电流262003.U V I I R A ====Ω；R2两端电压：222200.24U R I A V ==Ω⨯=；（2）开关S 闭合时，R 2被短路，电路中只有R 1工作，电流表示数即R 1中电流值：161006.A V I U I Ω===． 答：（1）当开关S 断开时，电路中的总电阻为30ΩΩ、R 2两端的电压为4V ；（2）当开关S 闭合时，电流表示数为0.6A ．8、一个定值电阻两端的电压是3V 时，通过它的电流是0.5A ，如果电压是5V 时，能否用量程为0.6A 的电流表测量这个定值电阻中的电流？计算说明．（可尝试用多种方法）【分析】（1）先根据欧姆定律求出定值电阻的阻值，再根据欧姆定律求出电压是5V 时通过的电流，然后和0.6A 相比较即可判断能否用量程为0.6A 的电流表测量这个定值电阻中的电流；（2）根据欧姆定律分别表示出两种情况下的电流，利用电阻不变得出等式即可求出电压是5V 时通过的电流，然后和0.6A 相比较即可判断能否用量程为0.6A 的电流表测量这个定值电阻中的电流．【解答】电阻是导体本身的一种性质，与两端的电压和通过的电流无关．方法一、根据欧姆定律可得，定值电阻的电阻：3605.U V R I A===Ω， 当电压是5V 时，通过定值电阻的电流： 5083066..U V I A A R ''==≈Ω＞， 所以不能；方法二、∵定值电阻的阻值不变，∴根据欧姆定律可得：U I U I R '=='，即3505.V V A I ='， 解得：I ′≈0.83A ＞0.6A ，所以不能．答：不能用量程为0.6A 的电流表测量这个定值电阻中的电流．9、如图所示电路中，已知电流表的量程为0～0.6A ，电压表的量程为0～3V ，定值电阻R 1阻值为10Ω，滑动变阻器R 2的最大阻值为50Ω，电源电压为6V ．开关S 闭合后，在保证电流表、电压表不被烧坏的情况下，滑动变阻器连入电路中的阻值范围是多少？【分析】分析清楚电路结构，然后应用串联电路特点与欧姆定律求出滑动变阻器接入电路的阻值范围．【解答】由电路图可知，电阻R 1和滑动变阻器R 2串联，电压表测R 1两端的电压，电流表测电路中电流；因为电压表使用的量程是3V ，电压表示数最大时，电路电流：1130.310U V I A R ===Ω最大， 电流表量程为0～0.6A ，则电路最大电流为0.3A ，此时滑动变阻器接入电路的阻值：21631003.U U V V R I A--===Ω最小最大滑动变阻器接入电路的阻值范围是：10Ω～50Ω；答：滑动变阻器连入电路中的阻值范围是10Ω～50Ω．10、最先研究电流与电压、电阻并得出三者之间关系的科学家是（ ）A ．欧姆B ．伽利略C ．牛顿D ．奥斯特【分析】通过导体的电流与导体两端电压成正比，与导体的电阻成反比，这一规律最早由德国科学家欧姆总结得出，这就是著名的欧姆定律．【解答】最先研究电流与电压、电阻并得出三者之间关系的科学家是欧姆． 故选A ．11、如图所示的电路中，闭合开关，灯泡L 不发光，电流表无示数，电压表有示数．若电路中只有一处故障，则可能是（ ）A ．灯泡L 短路B ．灯泡L 断路C ．电阻R 短路D ．电阻R 断路【分析】闭合开关，灯泡不亮，故障有二：断路或短路．电流表无示数，说明灯泡不可能短路．【解答】A 、如果灯泡短路，电路电阻较小，电流较大，电流表示数较大．此选项不符合题意；B、如果灯泡断路，电流表断路无示数，电压表串联在电路中，示数为电源电压．此选项符合题意；C、如果滑动变阻器短路，灯泡是通路会发光，电流表示数较大．此选项不符合题意；D、如果滑动变阻器断路，整个电路断路，灯泡不亮，电流表、电压表都无示数．此选项不符合题意．故选B．12、如图所示的电路中，电源电压恒定，当开关S闭合时（）A．电压表示数变大B．电压表示数变小C．电流表示数变大D．电流表示数变小【分析】开关断开时，为基本电路，电压测量电源电压，电流表测量电路中的电流；开关闭合后，为并联电路，电压表测量并联电路两端的电压，电流表测量干路电流；根据并联电路的电压规律分析电压表的示数变化；根据并联电路的电流规律分析电流表的示数变化．【解答】开关断开时，电压表测量的是电源电压，电流表测量R2中的电流；闭合开关后，电压表仍然测量电源电压，电流表测量干路电流，故电压表示数不变，电流表示数变大．故选C．13、如图所示的电路中，闭合开关，发现每个电表都有一定的示数．向右移动变阻器的滑片，则（）A．电流表A1示数减小，电流表A2和电压表V示数增加B．电流表A1和A2示数都减小，电压表V示数增加C ．电流表A 1、A 2和电压表V 示数都减小D ．电流表A 1、A 2和电压表V 示数都增加 【分析】根据电路图可知，R 1、R 2并联后与滑动变阻器串联，电流表A 1测量干路电流，电流表A 2测量R 1支路电流，电压表测量并联电路两端电压；根据滑片移动的方向确定电路电阻的变化，然后根据欧姆定律判断干路电流的变化，再根据U ＝IR 判断电压表示数的变化，最后根据欧姆定律可知电流表A 2示数的变化．【解答】由电路图可知，R 1、R 2并联后与滑动变阻器串联，电流表A 1测量干路电流，电流表A 2测量R 1支路电流，电压表测量并联电路两端电压；当滑动变阻器的滑片P 向右移动时，接入电路的电阻变小，电路的总电阻变小，根据U I R=可知，干路电流变大，即电流表A 1的示数变大； 由于并联电路部分的电阻不变，根据U ＝IR 可知，并联电路两端电压变大，即电压表示数变大；由于R 1的阻值不变，由U I R=可知，通过R 1的电流变大，即电流表A 2的示数变大；综合上述分析可得，电流表A 1、A 2和电压表V 示数都变大．故选D ．14、如图所示，电源电压不变．闭合S 1后，再闭合S 2，电流表的示数________，电压表的示数________．（选填“变大”、“变小”或“不变”）【分析】当开关S 1闭合S 2断开时，电阻R 1与R 2串联，电压表测R 2两端电压；当S 2也闭合后，R 1被短路，电路中只有R 2．【解答】当开关S 1闭合S 2断开时，电流表示数12U I R R =+，电压表示数U 2． 当S 2也闭合后，R 1被短路，故电压表测R 2两端电压，也等于电源两端电压，故电压表示数变大；电流表2U I R '=，故I ′＞I ，即电流表示数变大． 故答案：变大；变大．15、在如图所示的电路中，电源电压始终等于6伏，电阻R 1、R 2可能出现了断路故障．闭合电键S 后：①若各电表示数出现________现象，说明电阻R 2断路；②若各电表示数出现________现象，说明电阻R1和R2都断路．【分析】首先分析电路连接和各电表的测量情况，然后根据开关的断开、闭合分析各电表的可能变化判断故障原因．【解答】根据电路图可知，电阻R1、R2并联，电压表测量并联电路两端电压，电流表A1测量R1支路中的电流，电流表A2测量干路电流；①如果电阻R2断路，则电路为R1的基本电路，电压表测量R1两端电压，也测量电源电压，即电压表示数等于6V，电流表A1和电流表A2都测量电路电流，因此电流表A1和A2示数都不为零，且相等；②如果电阻R1和R2都断路，则电路中没有电流，电流表A1和电流表A2的示数都为零，电压表的正负接线柱与电源两极相连，故电压表示数等于电源电压，即6V．故答案为：①电压表示数为6V，电流表A1和A2示数都不为零，且相等；②电压表示数为6V，电流表A1和A2示数都为零．简单1、由欧姆定律UIR=变形可得URI=．下列说法正确的是（）A．导体电阻跟它两端的电压成正比B．导体电阻跟通过它的电流成反比C．导体电压跟通过它的电流成正比D．导体电阻跟通过的电流和它两端电压无关【分析】（1）导体电阻可由导体两端的电压值与流过导体的电流值的比值求得，但是电阻是导体本身的一种性质，与流过的电流和两端的电压无关；（2）电压是产生电流的原因，先有电压后有电流．【解答】（1）电阻是导体本身的一种性质，与两端的电压和通过的电流无关，URI=是计算导体电阻大小的一种方法，故AB不正确，D正确；（2）电压是产生电流的原因，不能说导体电压跟通过它的电流成正比，故C 不正确．故选D．2、将一段电阻丝接在3V的电源上，测得通过它的电流为0.3A．若把该电阻改接在另一个电源上时，测得通过它的电流为0.2A ．则此时的电源电压和该电阻的阻值分别为（ ）A ．2V 15ΩB ．3V 10ΩC ．2V 10ΩD ．3V 5Ω 【分析】（1）知道导体两端的电压和通过的电流，根据欧姆定律求出导体的电阻；（2）导体的电阻是本身的一种性质，与两端的电压和通过的电流无关，再根据欧姆定律求出通过它的电流为0.2A 时电源的电压．【解答】（1）根据欧姆定律可得，导体的电阻：U 3V R 10I 0.3A===Ω； （2）∵导体的电阻与两端的电压和通过的电流无关，∴当通过它的电流为0.2A 时，导体的电阻不变，此时电源的电压：U ′＝I ′R ＝0.2A ×10Ω＝2V ．故选C ．3、在某一温度下，连接在电路中的两段导体A 和B 中的电流与其两端电压的关系如图所示，由图中信息可知（ ）A ．A 导体的电阻为10ΩB ．A 导体的电阻大于B 导体的电阻C ．A 导体两端电压为3V 时，通过A 导体的电流为0.6AD ．B 导体两端电压为0V 时，B 导体的电阻也为0Ω【分析】先分别分析图象，根据欧姆定律求出R A 、R B ；再观察A 导体两端电压为3V 时的电流；最后从导体的电阻是导体本身的一种性质，与导体两端的电压和通过的电流无关来考虑即可．【解答】由图可知：当A B 两端电压为3V 时，通过A B 中的电流分别是0.6A 和0.3A ，则A B A B U 3V U 3V R 5R 10I 0.6A I 0.3A===Ω===Ω，；故AB 选项错误，C 选项正确； 因导体的电阻是导体本身的一种性质，与电压和电流无关，故D 选项错误． 故选C ．4、导体两端的电压为3V 时，通过导体的电流是0.3A ，如果加在导体两端的电压变为0V 时，那么该导体的电阻是（ ）A ．0.9ΩB ．10ΩC ．0ΩD ．0.01Ω 【分析】导体的电阻是本身的一种属性，它跟导体的长度、横截面积和材料有关，与导体的电流和两端电压无关，结合欧姆定律可以求解电阻的大小．【解答】已知导体两端的电压是3V 时，通过它的电流是0.3A ，导体的电阻为：U 3V R 10I 0.3A===Ω； 电阻与导体的两端电压无关，所以当它两端电压为0时，该导体的电阻仍为10Ω．故选B ．5、如图所示的电路中，电阻R 1和R 2串联接在AB 两端，电压表并联接在R 1两端．已知R 1＝lO Ω，R 2＝20Ω，电压表示数为2.5V ，则AB 两端电压U ＝______V ．【分析】两电阻串联，电压表测R 1两端的电压，根据串联电路中的电流特点和欧姆定律求出电路中的电流，再根据电阻的串联和欧姆定律求出电源的电压．【解答】两电阻串联，电压表测R 1两端的电压，∵串联电路中各处的电流相等，∴根据欧姆定律可得，电路中的电流：111U 2.5V I I 0.25A R 10====Ω， ∵串联电路中总电阻等于各分电阻之和，∴AB 两端电压U ＝I （R 1＋R 2）＝0.25A ×（lO Ω＋20Ω）＝7.5V ．故答案为：7.5．6、如图所示的电路中，电源电压保持不变，电阻R 2＝20Ω．闭合开关S 后，电流表A 1的示数为0.5A ，电流表A 2的示数为0.3A ，求：（1）电源电压；（2）电阻R 1中的电流；（3）电阻R 1的阻值．【分析】由电路图知：两电阻并联，电流表A 1测干路电流，电流表A 2测电阻R 2所在支路电流；（1）由欧姆定律求出电源电压，（2）由并联电路特点求出流过电阻R 1的电流；（3）由欧姆定律求出电阻R 1的阻值．【解答】（1）电源电压U ＝I 2R 2＝I A 2R 2＝0.3A ×20Ω＝6V ；答：电源电压是6V ．（2）通过电阻R 1的电流I 1＝I A 1－I A 2＝0.5A －0.3A ＝0.2A ；答：通过电阻R 1的电流是0.2A ．（3）电阻R 1的阻值11U 6V R 30I 0.2A===Ω； 答：电阻R 1的阻值是30Ω．难题1、从欧姆定律可以导出公式U R I=．对电阻的理解．你认为正确的是（ ） A ．当电压增大时，电阻也增大B ．当电流增大时，电阻减小C ．当电压为零时，电阻也为零D ．电阻由导体本身性质决定，与电流、电压无关【分析】导体的电阻是由电阻自身决定的，与导体的材料，长度，横截面积有关，而与外部的电流、电压大小无关．【解答】导体的电阻与导体的材料，长度，横截面积有关，并不随电流、电压的改变而改变．所以A ，B ，C 错误，D 正确．故选D ．2、如图所示，R 1＝5Ω，R 2＝10Ω，闭合开关，电流表示数为0.2A ，下列计算结果正确的是（ ）A．R1两端电压为2V B．R2两端电压为1VC．电源两端电压为3V D．电路总电阻为20Ω【分析】由电路图可知，两电阻串联，电流表测电路中的电流．根据欧姆定律求出两电阻两端的电压，根据串联电路中的电压特点求出电源的电压，根据电阻的串联求出电路中的总电阻．【解答】由电路图可知，两电阻串联，电流表测电路中的电流．由UIR=可得，两电阻两端的电压分别为：U1＝IR1＝0.2A×5Ω＝1V，U2＝IR2＝0.2A×10Ω＝2V，故AB不正确；因串联电路中总电压等于各分电压之和，所以，电源的电压：U＝U1＋U2＝1V＋2V＝3V，故C正确；因串联电路中总电阻等于各分电阻之和，所以，电路中的总电阻：R＝R1＋R2＝5Ω＋10Ω＝15Ω，故D不正确．故选C．3、如图所示，R1＝5Ω，R2＝10Ω，闭合开关，电流表示数为0.2A，下列计算结果正确的是（）A．R1两端电压为2V B．R2两端电压为1VC．电源两端电压为3V D．电路总电阻为20Ω【分析】由电路图可知，两电阻串联，电流表测电路中的电流．根据欧姆定律求出两电阻两端的电压，根据串联电路中的电压特点求出电源的电压，根据电阻的串联求出电路中的总电阻．【解答】由电路图可知，两电阻串联，电流表测电路中的电流．由UIR=可得，两电阻两端的电压分别为：U1＝IR1＝0.2A×5Ω＝1V，U2＝IR2＝0.2A×10Ω＝2V，故AB不正确；因串联电路中总电压等于各分电压之和，所以，电源的电压：U＝U1＋U2＝1V＋2V＝3V，故C正确；因串联电路中总电阻等于各分电阻之和，所以，电路中的总电阻：R＝R1＋R2＝5Ω＋10Ω＝15Ω，故D不正确．故选C．4、根据如图所示U－I关系图象，我们可以判定甲的电阻_______乙的电阻．当电压为0时，甲的电阻_______乙的电阻．（选填“大于”，“小于”，“等于”）【分析】（1）当电压一定时，导体中的电流与导体的电阻成反比，给出一定的电压，通过电流的大小关系判断两电阻的阻值大小关系．（2）电阻是导体本身的一种性质，与通过它的电流大小无关、与导体的两端电压无关．【解答】（1）在图中任找一条与纵坐标垂直的直线，观察与甲、乙相交点的横坐标即为对应的电流值，从图象中看出两点甲、乙两端的电压相同时，I甲＜I乙，根据URI可得：R甲＞R乙．（2）电阻是导体本身的一种性质，与通过它的电流大小无关、与导体的两端电压无关，所以当电阻两端电压为0时，R甲＞R乙．故答案为：大于；大于．5、如甲图所示的电路中，电源电压不变，R1为定值电阻．闭合开关S，将滑动变阻器R2的滑片P从a向b移动的过程中，电压表和电流表的示数变化情况如乙图所示，则R1的阻值为_______Ω．当滑动变阻器的滑片P在中点时，两电表的示数对应于乙图中的_______点（选填“A”、“B”、“C”、“D”或“E”）．【分析】（1）根据滑片在a 、b 两点时电路的连接情况，由电源电压保持不变的特点，利用欧姆定律列出关于电压的等式，即可求出R 1的阻值；（2）由图可知滑动变阻器R 2两端的电压和通过的电流值，根据欧姆定律求出R 2，则当滑动变阻器的滑片P 在中点时，连入电路的阻值为12R 2，如何根据串联电路的特点和欧姆定律求出串联电路的电流．【解答】（1）由电路图可知，当滑片P 在a 端时滑动变阻器全部接入，R 1与R 2串联，即电路中电流最小时，则由图象可知此时电路中的电流I a ＝0.2A ，R 2两端的电压U 2＝4V ，∴22a U 4V R 20I 0.2A===Ω； 电源电压U ＝I a R 1＋U 2，即：U ＝0.2A ×R 1＋4V －－－－－－－－－－－－① 2当滑片P 在b 端时，滑动变阻器没有连入电路，电压表示数为零，由图象可知这时电路中电流为I b ＝0.6A ，电源电压加在R 1上，则U ＝I b R 1；即U ＝0.6A ×R 1 －－－－－－－－－－－－－－②解①②得：R 1＝10Ω，U ＝6V ；（2）当滑动变阻器的滑片P 在中点时，则滑动变阻器连入电路的阻值为2211R R 201022'==⨯Ω=Ω， ∴电流表的示数为：12U 6V I 0.3A R R 1010'===+'Ω+Ω． ∴由图象可知：电流表示数为0.3A 时对应的点是B ．故答案为：10；B ．6、如图电路，电源电压保持不变．在甲图中，闭合开关S ，电压表示数为4V ，电流表示数为0.4A ；乙图中，闭合开关S ，电压表示数为6V ．求：（1）R 1、R 2的阻值；（2）乙图中电流表示数．【分析】（1）在甲图中，R 1、R 2串联，电压表测量的是电阻R 1两端的电压，电流表测量总电流，根据欧姆定律可求R 1的阻值，在乙图中已经测量出电源电压，电源电压减去电阻R 1两端的电压就是R 2两端的电压，根据欧姆定律可求R 2的阻值．（2）在乙图中，两电阻并联，电压表测量电源电压，电流表测量总电流，利用欧姆定律求出各支路电流，根据并联电路电流的规律求出总电流，就是电流表的示数．【解答】（1）在甲图中，R 1、R 2串联，电压表测量的是电阻R 1两端的电压，电流表测量总电流，根据欧姆定律可得：11U 4V R 10I 0.4A===Ω， ∵串联电路中总电压等于各分电压之和，∴R 2两端的电压：U 2＝U －U 1＝6V －4V ＝2V ，则22U 2V R 5I 0.4A===Ω； （2）在乙图中，两电阻并联，电压表测量电源电压，电流表测量总电流， ∵并联电路中各支路两端的电压相等，∴两支路的电流分别为：1212U 6V U 6V I 0.6A I 1.2A R 10R 5======ΩΩ，， ∵并联电路中干路电流等于各支路电流之和，∴电流表的示数：I ＝I 1＋I 2＝0.6A ＋1.2A ＝1.8A ．答：（1）R 1、R 2的阻值分别为10Ω和5Ω；（2）乙图中电流表示数为1.8A ．7、两实验小组使用相同规格的元件．按下图所示电路进行如图实验（其中a 、b 、f 、d 、e 为滑动变阻器上五个间距相等的位置，a 、e 为滑动变阻器上的两个端点）．电源电压U ＝3V ，电阻R ＝1Ω，滑动变阻器的最大阻值为4Ω．首先他们将滑动变阻器的滑片P 置于a ，然后闭合开关，他们将滑动变阻器的滑片P 分别置于a 、b 、c 、d 、e 五个位置，把相应的电流表示数记录在表一、表二中对比两组数据，发现电流表示数不完全相同．经检查，发现其中一个实验组使用的滑动变阻器发生了断路．表一（第一实验组）P的位置 a b c d e电流表示数/A 0 0 1.00 1.50 3.00表二（第二实验组）P的位置 a b c X d e电流表示数/A 0.60 0.75 1.00 1.50 3.00请分析回答下列问题：（1）滑动变阻器发生断路的是第_______实验组；断路发生在滑动变阻器_______段（从ab、bc、cd、de中选择）．（2）表二中，滑片P在X（X是c、d之间的某一点）处时，电流表示数的可能值为_______．A. 0.70AB. 0.85AC. 1.20AD. 2.00A【分析】滑动变阻器某段断路，该段接入电路时电路断路，电流表没有示数，根据电流表示数情况判断滑动变阻器的断路位置；滑动变阻器接入电路的阻值越小，电路总电阻越小，在电源电压一定的情况下，电路电流越大，根据电流表示数及滑片位置判断电流表示数．【解答】（1）由表一实验数据可知，滑片在a、b点时，电流表示数为零，说明第一组使用的滑动变阻器断路；滑片在a、b时电流表没有示数，而在c点时电流表有示数，则断路位置发生在b与c之间．（2）由电路图可知，滑片从a移到e 的过程中，滑动变阻器接入电路的阻值逐渐减小，电路电流逐渐增大，滑片在c点时的电流为1.00A，在d点时的电流为1.50A，则在c与d之间某点的电流应大于1.00A而小于1.50A，故C、1.20A正确；故答案为：（1）一；bc；（2）C．8、甲烷气体（CH4）无色、无臭，是沼气的主要成份．甲烷气体在空气中的浓度在一定范围内，遇到明火会发生爆炸．由此，阳湖中学综合实践活动小组的同学就甲烷气体的浓度测量展开探究活动．小组同学通过上网查询，知道用二氧化锡制成的电阻阻值随空气中甲烷气体浓度（甲烷气体在空气中的体积分数）的增大而减小．他们从物理实验室借来一只二氧化锡电阻R x，并从产品说明书上获取相关参数，如表所示．甲烷气体浓度/% 0 20 40 60 80 100R X/Q 25 20 15 10 7 5（1）请在图中作出二氧化锡电阻阻值R x与甲烷气体浓度的关系图象．（2）小组同学利用电压为6V的电源、阻值为15Ω的定值电阻R0、量程为“0～0.6A，及“0～3A”的电流表和二氧化锡电阻R x制作成甲烷气体浓度检测仪，其电路图如图所示．当甲烷气体浓度增大时，电流表的示数将_______（变大/变小/不变）．为使读数更为准确，电流表的量程应选_______A．（3）甲烷气体浓度在5%～15%范围内，遇到明火会发生爆炸．如果某绿色农场利用该甲烷气体浓度检测仪检测沼气池中甲烷气体的浓度，当电流表的示数为0.16A时，请求出该沼气池中的甲烷气体浓度大约是多少？一旦遇到明火，是否会发生爆炸？【分析】（1）二氧化锡制成的电阻阻值随空气中甲烷气体浓度的增大而减小，但不会减小到0．（2）R X与R0串联，二氧化锡制成的电阻阻值随空气中甲烷气体浓度的增大而。

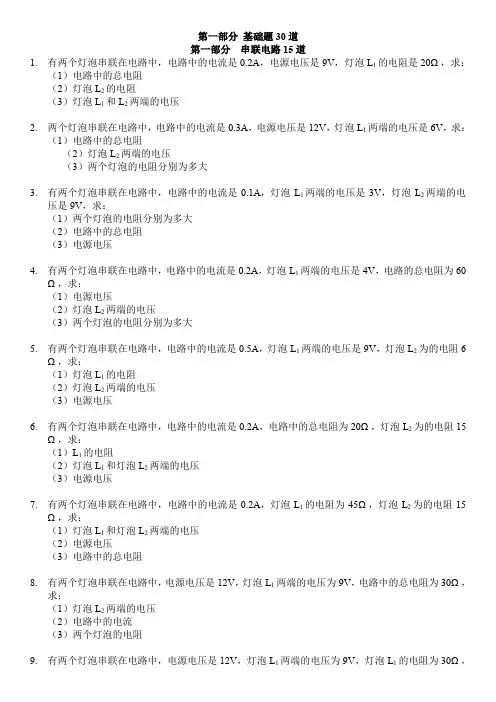

第一部分基础题30道第一部分串联电路15道1.有两个灯泡串联在电路中，电路中的电流是0.2A，电源电压是9V，灯泡L1的电阻是20Ω，求：（1）电路中的总电阻（2）灯泡L2的电阻（3）灯泡L1和L2两端的电压2.两个灯泡串联在电路中，电路中的电流是0.3A，电源电压是12V，灯泡L1两端的电压是6V，求：（1）电路中的总电阻（2）灯泡L2两端的电压（3）两个灯泡的电阻分别为多大3.有两个灯泡串联在电路中，电路中的电流是0.1A，灯泡L1两端的电压是3V，灯泡L2两端的电压是9V，求：（1）两个灯泡的电阻分别为多大（2）电路中的总电阻（3）电源电压4.有两个灯泡串联在电路中，电路中的电流是0.2A，灯泡L1两端的电压是4V，电路的总电阻为60Ω，求：（1）电源电压（2）灯泡L2两端的电压（3）两个灯泡的电阻分别为多大5.有两个灯泡串联在电路中，电路中的电流是0.5A，灯泡L1两端的电压是9V，灯泡L2为的电阻6Ω，求：（1）灯泡L1的电阻（2）灯泡L2两端的电压（3）电源电压6.有两个灯泡串联在电路中，电路中的电流是0.2A，电路中的总电阻为20Ω，灯泡L2为的电阻15Ω，求：（1）L1的电阻（2）灯泡L1和灯泡L2两端的电压（3）电源电压7.有两个灯泡串联在电路中，电路中的电流是0.2A，灯泡L1的电阻为45Ω，灯泡L2为的电阻15Ω，求：（1）灯泡L1和灯泡L2两端的电压（2）电源电压（3）电路中的总电阻8.有两个灯泡串联在电路中，电源电压是12V，灯泡L1两端的电压为9V，电路中的总电阻为30Ω，求：（1）灯泡L2两端的电压（2）电路中的电流（3）两个灯泡的电阻9.有两个灯泡串联在电路中，电源电压是12V，灯泡L1两端的电压为9V，灯泡L1的电阻为30Ω，求：（1）灯泡L2两端的电压（2）电路中的电流（3）灯泡L2的电阻（4）该电路的总电阻10.有两个灯泡串联在电路中，电源电压是24V，灯泡L1两端的电压为15V，灯泡L2的电阻为20Ω，求：（1）灯泡L2两端的电压（2）电路中的电流（3）灯泡L1的电阻（4）该电路的总电阻11.有两个灯泡串联在电路中，电源电压是6V，电路的总电阻为30Ω，灯泡L2的电阻为20Ω，求：（1）灯泡L1的电阻（2）电路中的电流（3）灯泡L1和L2两端的电压12.有两个灯泡串联在电路中，电源电压是12V，灯泡L1的电阻为5Ω，灯泡L2的电阻为25Ω，求：（1）电路的总电阻（2）电路中的电流（3）灯泡L1和L2两端的电压13.有两个灯泡串联在电路中，灯泡L1两端的电压3V，电路的总电阻为10Ω，灯泡L1的电阻为5Ω，求：（1）灯泡L2的电阻（2）电路中的电流（3）灯泡L2两端的电压（4）电源电压14.有两个灯泡串联在电路中，灯泡L1两端的电压3V，电路的总电阻为12Ω，灯泡L2的电阻为8Ω，求：（1）灯泡L1的电阻（2）电路中的电流（3）灯泡L2两端的电压（4）电源电压15.有两个灯泡串联在电路中，灯泡L1两端的电压3V，灯泡L1的电阻为30Ω，灯泡L2的电阻为20Ω，求：（1）电路的总电阻（2）电路中的电流（3）灯泡L2两端的电压（4）电源电压并联电路15道1.两个灯泡并联在电路中，电源电压为12V，总电阻为7.5Ω，灯泡L1的电阻为10Ω，求：1)灯泡L2的电阻2)灯泡L1和L2中通过的电流3)干路电流2.两个灯泡并联在电路中，电源电压为12V，总电阻为15Ω，灯泡L1中通过的电流为0.6A，求：1)干路电流2)灯泡L2中通过的电流3)灯泡L1和L2的电阻3.两个灯泡并联在电路中，电源电压为3V，L1的电阻为20Ω，L2的电阻为10Ω，求：1)L1和L2并联后的等效电阻2)灯泡L1和L2中通过的电流3)干路电流4.两个灯泡并联在电路中，电源电压为6V，L1的电阻为20Ω，干路电流为0.5A，求：1)L1和L2并联后的等效电阻2)灯泡L1中通过的电流3)灯泡L2中通过的电流4)L2的电阻5.两个灯泡并联在电路中，电源电压为6V，L1的电阻为30Ω，L2中通过的电流为0.4A，求：1)L2的电阻2)灯泡L1中通过的电流3)两灯并联后的等效电阻4)干路总电流6.两个灯泡并联在电路中，电源电压为24V，干路总电流为0.5A，L2中通过的电流为0.4A，求：1)两灯并联后的等效电阻2)L2的电阻3)灯泡L1中通过的电流4)L1的电阻7.两个灯泡并联在电路中，电源电压为24V，灯泡L1中通过的电流为0.2A，L2中通过的电流为0.4A，求：1)两灯的电阻2)两灯并联后的总电阻3)干路总电流8.两个灯泡并联在电路中，两灯并联后的总电阻为8Ω，灯泡L1的电阻为40Ω，干路总电流为0.75A，求：1)电源电压2)灯泡L1中通过的电流3)灯泡L2中通过的电流4)灯泡L2的电阻9.两个灯泡并联在电路中，两灯并联后的总电阻为1.6Ω，灯泡L1的电阻为8Ω，灯泡L1中通过的电流为0.4A，求：1)电源电压2)干路中通过的电流3)灯泡L2中通过的电流4)L2的电阻10.两个灯泡并联在电路中，两灯并联后的总电阻为2.4Ω，灯泡L1的电阻为6Ω，灯泡L2中通过的电流为0.75A，求：1)L2的电阻2)电源电压3)灯泡L1中通过的电流4)干路总电流11.两个灯泡并联在电路中，灯泡L1的电阻为20Ω，L2的电阻灯泡为30Ω，干路总电流为0.5A，求：1)两灯并联后的总电阻2)电源电压3)灯泡L1和L2中通过的电流12.两个灯泡并联在电路中，灯泡L1的电阻为15Ω，L2的电阻灯泡为30Ω，灯泡L1中通过的电流为0.2A，求：1)两灯并联后的总电阻2)电源电压3)灯泡L2中通过的电流4)干路总电流13.两个灯泡并联在电路中，灯泡L1的电阻为10Ω，灯泡L2中通过的电流为0.3A，干路总电流为0.6A，求：1)灯泡L1中通过的电流2)电源电压3)L2的电阻4)两灯并联后的总电阻14.两个灯泡并联在电路中，灯泡L2的电阻为20Ω，通过它的电流为0.3A，干路总电流为0.5A，求：1)电源电压2)灯泡L1中通过的电流3)L1的电阻4)两灯并联后的总电阻15.两个灯泡并联在电路中，灯泡L2的电阻为40Ω，通过它的电流为0.15A，灯泡L1中通过的电流为0.1A，求：1)电源电压2)干路总电流3)L1的电阻4)两灯并联后的总电阻第二部分提高篇一、串联电路1．如图所示，电阻R1=12欧。

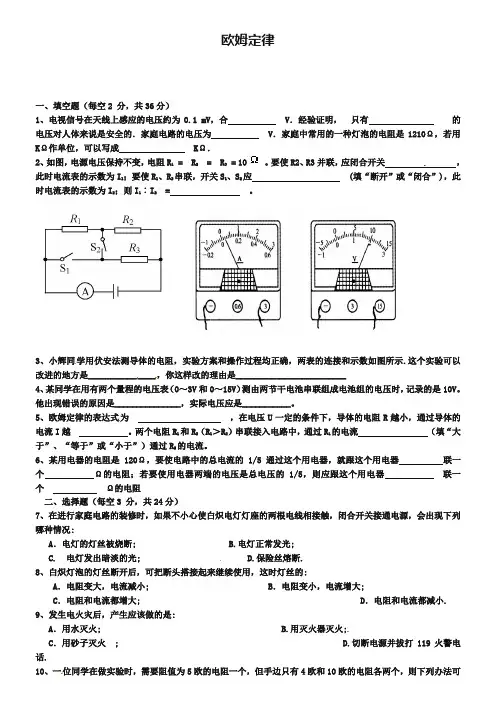

欧姆定律一、填空题（每空2 分，共36分）1、电视信号在天线上感应的电压约为0.1 mV，合V．经验证明，只有的电压对人体来说是安全的．家庭电路的电压为V．家庭中常用的一种灯泡的电阻是1210Ω，若用KΩ作单位，可以写成KΩ．2、如图，电源电压保持不变，电阻R1 = R2= R3 = 10。

要使R2、R3并联，应闭合开关，此时电流表的示数为I1；要使R1、R2串联，开关S1、S2应(填“断开”或“闭合”)，此时电流表的示数为I2；则I1︰I2= 。

3、小辉同学用伏安法测导体的电阻，实验方案和操作过程均正确，两表的连接和示数如图所示.这个实验可以改进的地方是_______________，你这样改的理由是_________________________4、某同学在用有两个量程的电压表（0～3V和0～15V）测由两节干电池串联组成电池组的电压时，记录的是10V。

他出现错误的原因是_______________，实际电压应是___________。

5、欧姆定律的表达式为，在电压U一定的条件下，导体的电阻R越小，通过导体的电流I越。

两个电阻R1和R2（R1＞R2）串联接入电路中，通过R1的电流（填“大于”、“等于”或“小于”）通过R2的电流。

6、某用电器的电阻是120Ω，要使电路中的总电流的1/5通过这个用电器，就跟这个用电器联一个Ω的电阻；若要使用电器两端的电压是总电压的1/5，则应跟这个用电器联一个Ω的电阻二、选择题（每空3 分，共24分）7、在进行家庭电路的装修时，如果不小心使白炽电灯灯座的两根电线相接触，闭合开关接通电源，会出现下列哪种情况:A．电灯的灯丝被烧断; B.电灯正常发光;C. 电灯发出暗淡的光;D.保险丝熔断.8、白炽灯泡的灯丝断开后，可把断头搭接起来继续使用，这时灯丝的:A．电阻变大，电流减小; B．电阻变小，电流增大;C．电阻和电流都增大; D．电阻和电流都减小. 9、发生电火灾后，产生应该做的是:A．用水灭火; B.用灭火器灭火;C．用砂子灭火; D.切断电源并拔打119火警电话.10、一位同学在做实验时，需要阻值为5欧的电阻一个，但手边只有4欧和10欧的电阻各两个，则下列办法可行的是:A.将两个4欧的电阻串联起来;B.将两个10欧的电阻并联起来;C.将两个4欧的电阻并联起来;D.将两个10欧的电阻串联起来.11、张弛同学在做“用变阻器改变灯的亮度”的实验时，她将一只小灯泡与滑动变阻器及开关串联后接在电源上，但闭合开关后无论怎样移动滑动变阻器的滑片，灯都不亮，为了检查电路故障，她另取一只电压表将表分别与小灯泡、开关并联时，表的指针均不动；将表与滑动变阻器并联时，表的指针明显偏转．则电路故障可能是:A．电源没电了; B．小灯泡处开路;C．滑动变阻器处开路; D．开关处开路.12、在表演台上某人声称具有特异功能——“不怕电”他把灯泡接到家庭电路的两根电线上，灯光亮．取下灯泡后，他用双手同时抓住两根电线，并让别人用测电笔触其肌肤，众人见氖管发光而瞠目结舌，对此某班同学展开讨论后形成以下观点，其中不正确的是:A．这是伪科学的撞骗行为; B．此人也许真有不导电的特异功能;C．此人与大地之间一定有良好的绝缘; D．他去抓两根电线前，零线被助手切断了.13、下列说法正确的是:A．家庭电路用的保险丝是由电阻率大、熔点高的合金制成;B．用测电笔测电时，手不准接触笔上任何金属体;C．只有低于220V的电压才是安全的;D．螺丝口灯座的螺旋套，只准接在零线上.14、有两个阻值不同的定值电阻R1、R2，它们的电流随电压变化的I—U图线如图7-25所示．如果R1、R2串联后的总电阻为R串，并联后的总电阻为R并，则关于R串、R并的I—U图线所在的区域，下列说法中正确的是:A．R串在Ⅱ区域，R并在Ⅲ区域;B．R串在Ⅲ区域，R并在Ⅰ区域;C．R串在Ⅰ区域，R并在Ⅱ区域;D．R串在Ⅰ区域，R并在Ⅲ区域.三、实验,探究题（15题8 分，16题6分，17题4分，18题6分，19题4分，共分）15、下图7-26是小明自制电子秤的原理示意图。

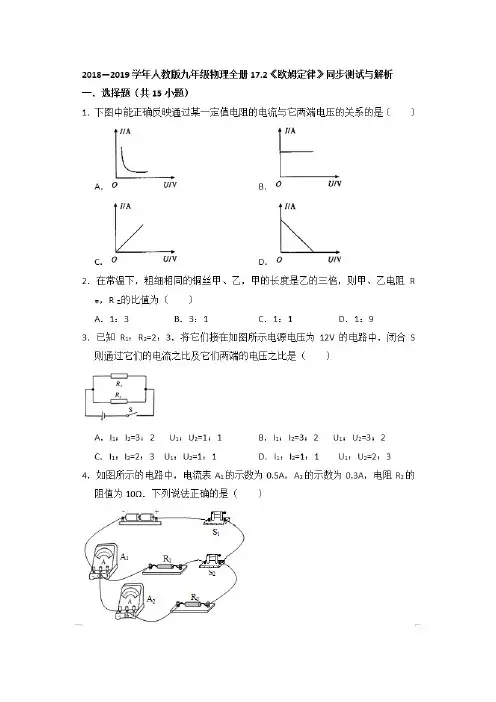

17.2欧姆定律一、欧姆定律1．欧姆定律的内容是：导体中的电流，跟导体两端的电压成比，跟导体的电阻成比。

公式为，式中I的单位是，U的单位是，R的单位是。

【答案】对于某导体来说，通过它的电流跟与它两端的电压成正比，这就是欧姆定律。

I=U/R，安培，伏特、欧姆。

【解析】导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。

公式为I=U/R。

电流单位安培，电压单位伏特，电阻单位欧姆。

2．对于欧姆定律公式I=U/R的理解，以下说法中错误的是（）A．导体中的电流与导体的电阻及其两端的电压有关B．对某一导体来说，导体中的电流与其两端电压成正比C．在电压相同的条件下，不同导体中的电流与导体的电阻成反比D．由I=U/R可推出R=U/I，说明R与U成正比，与I成反比【答案】D【解析】A．导体中的电流与导体的电阻及其两端的电压有关，根据I=U/R可知，A正确；B．对某导体来说，电阻不变，根据I=U/R可知，导体中的电流与其两端电压成正比，B正确；C．在电压相同时，根据I=U/R可知，不同导体中的电流与导体的电阻成反比，C正确；D．电阻是导体本身的一种性质，大小只由导体本身的因素决定，而与其两端的电压与通过导体的电流大小无关，由I=U/R可推出R=U/I，说明同一导体，U/I是一个定值，所以D错误。

所以选D。

3．如图所示，电源电压保持不变，开关S闭合后，把滑片P向左移动时，滑动变阻器接入电路的阻值将______，电压表的示数将______（均填“变大”或“变小”）。

【答案】变小，变大。

【详解】滑动变阻器与定值电阻串联，滑动变阻器接入的是左边部分，故滑片左移时，滑动变阻器阻值变小，电路总电阻变小，根据I=U/R 可知，电流变大，由欧姆定律可知定值电阻两端电压变大，即电压表示数变大。

4．如图所示电路，当开关S 、S 1均闭合时，电压表的读数是12V ，开关S 1断开时，电压表的读数是4V 。

如果电源电压不变，则电源电压为_________V ，开关S 1断开后，电阻R 2两端的电压为_________V 。
