传感器的原理与应用考试题一、选择题1.以下哪项不是传感器的基本功能？– A. 检测环境参数– B. 转换物理量为电信号– C. 控制系统的执行器– D. 实时监测系统状态2.下列哪个是光学传感器的工作原理？– A. 压阻效应– B. 电磁感应– C. 超声波测距– D. 光电效应3.温度传感器常用的应用领域是？– A. 汽车制造– B. 食品加工– C. 医疗设备– D. 性能测试4.压力传感器的量程范围是指：– A. 传感器测量压力的最大值– B. 传感器测量压力的最小值– C. 传感器测量压力的稳定范围– D. 传感器输入电压的范围5.下列哪项是加速度传感器的常见输出信号？– A. 电压– B. 电流– C. 频率– D. 脉冲二、判断题1.传感器是将物理量转换为电信号的装置。
( )2.变送器是一种将高频信号转换为直流信号的装置。
( )3.渗透传感器是一种无线传感器。
( )4.压力传感器可以用于液位测量。
( )5.加速度传感器可以用于测量物体的倾斜角度。
( )三、简答题1.请简要介绍一下传感器的工作原理。
传感器的工作原理基于物理量与电信号之间的转换。
它通过测量环境中的物理量，并将其转换为相应的电信号。
传感器一般由敏感元件和信号处理电路组成。
敏感元件根据不同的物理量，采用不同的工作原理，如压阻效应、热电效应、电磁感应等。
信号处理电路将敏感元件输出的电信号进行放大、滤波、线性化等处理，最终得到精确的测量结果。
2.举例说明两种不同类型的传感器及其应用。
光学传感器：基于光电效应的原理工作，通过测量光线的变化来检测环境参数。
常见的应用包括自动灯光控制、红外线测距、光学编码器等。
温度传感器：基于热电效应或热敏电阻的原理工作，用于测量环境的温度。
在汽车制造中，温度传感器常用于发动机控制系统，监测发动机的温度变化，以避免过热或过冷。
此外，温度传感器还常用于食品加工、医疗设备等领域。
3.传感器在智能家居中的应用有哪些？传感器在智能家居中起到了重要的作用。
压力传感器如今已经被越来越多的人所熟知，因为其根据应用行业的不同出现了很多的分支，当然这种传感器在生产的时候是会有自己的质量等级分类的，当然不同的传感器所要达到的一些参数自然也会有所不同。
一、小型压力变送器这种类型的传感器较好的需要使用316不锈钢隔离膜片结构，且整个机构需要是全不锈结构并且经过灌封处理。
量程范围在-100~20Kpa~100Mpa，输出信号是4-20mA、0-5V、0-10V，精度等级0.5%FS(典型)、0.3%FS、0.2%FS、0.1%FS，零点温度漂移0.5%FS(max)，介质兼容与316L不锈钢兼容的各种流质介质，防护等级是IP65。
二、防爆型压力变送器该种类型的结构应该是不锈钢高强度的外形结构，测量范围是-0.1-0-100MP，测量精度是±0.2%FS（定制）、±0.5%FS，过载压力≤150%FS，长期稳定性≤±0.2%FS/年，测量介质对不锈钢无腐蚀的气体、液体，介质温度在-40-150℃内，不可超过高250℃。
三、轮辐式称重测力传感器该传感器的额定载荷是0.3～100t，综合精度是0.03或0.05（线性+滞后+重复性），灵敏度是2.0mV/V，蠕变是±0.03％F·S/30min，零点输出是±1％F·S，工作温度范围需要达到-20℃～+65℃。
四、桥式称重测力传感器量程、规格、外形及安装尺寸分别是5，10，20，30，40，50t。
工作温度时-20℃～+65℃，绝缘电阻大于5000MΩ，安全过载150％F·S。
上述只是对部分压力传感器的质量等级的分享，希望对大家选择有所帮助。
南京凯基特电气有限公司产品品种繁多，门类齐全，具有电压范围宽，重复定位精度高，频率响应快，抗干扰及防水性能好，耐高温，以及安装调试方便，使用寿命长等特点，欢迎大家咨询了解相关信息。
Honeywell 固态压力传感器20PC 系列 20PC Flow Through 系列无放大压力传感器 22PC 系列 24PC 系列 26PC 系列 24PC 26PC压力量程（psi ） 1,15,100 0-0.5,0-1,0-5,0-150-30,0-100,0-2501,0-5,0-15,0-30 0-100 0.5,1,5,15,30,100,250 压力测量方式 表压 表压、差压、绝压表压和差压 表压 结构 热塑 热塑热塑 热塑 端子 PCB PCBPCB PCB ，引线 输出 mV mVmV mV MV 零点、满量程校正 无 无有 无 有 温度补偿 无 无 有 无 有信号处理放大压力 140PC 系列 160PC 系列 189PC 系列传感器压力量程（psi ） 0-1,0-2,0-5,0-5.80-10,0-30(141/142PC)±1,±2.5,±5,±15(143PC)0-27.68″H 2O(161/162PC) ±2.5,5″H 2O(163PC) 0-5,0-10″H 2O(164PC) 0-15 0-100 0-150 压力测量方式 绝压、差压、表压和负压差压、表压和负压 表压 结构 热塑热塑 热塑 端子 0.010″×0.020″PCB同左 0.025″×0.025″PCB 输出 VV V 零点、满量程校正 有有 有 温度补偿 有 有 有气体质量流量传感器低流量AWM1000系列 AWM2000系列 AWM3000系列 AWM40000系列流量范围 ±200,-600 to 1000sccm ±30, ±200, ±1000sccm 0-30,0-200,0-1000sccm ±25,±1000sccm,+6SLPM压力范围 ±4″H 2O ±4″H 2O +2″H2)供电电压 10V 10V 10V 10V输出 MV MV V&mA MV&V温度范围 -25~+85℃ -25~+85℃ -25~+85℃ -25~+85℃端子 0.025″PCB 0.025″PCB 0.025″PCB 0.025″PCB反应时间 3ms max 3ms max 3ms max 3ms max最大共模压力 25psi 25psi 25psi 150psi71170PC 系列 230P 系列 FS 系列触力传感器40PC/4000PC/5000PC 系列 ST/ML 系列 SSP 系列±1,0-15,0-100,0-150,0-250psi(40PC) 0-1,5,10,25,50,100,150,200,250, 0-15,0-100,0-250psi(SSPB,SSPC,SSPE)±1,0-15,0-100,0-150psi,0-250(4000PC) 0-300,500,1K,2K,3K,5Kpsi 1.5-15,100,250psi(SSPD)表压 表压，密封表压 表压热塑（40PC ），黄铜（4000PC ） 不锈钢，黄铜 压铸锌PCB 引脚（40PC ），引线（4000PC ） PACKARD 300mm 长，#18线规引线V 0．5-4．5V 或4-20mA MA 模拟输出或可调触发开关输出有 有 有有 有 有高流量AWM5000系列0-7” H 2O 0-14” H 2O ，0-28”H 2O 0-15，0-30，0-60，0-100，0-150psi 1500g,500g,*过压5500g差压和表压表压 触力 热塑 不锈钢 外壳热塑，不锈钢插杆0．020×0.014”PCB 18”长，22号线规，4芯电缆 PCBmV mV mV 有有 有 有 有 有0-5，0-10，0-15，0-20SLPM---10VV-25-+70℃AMP 4针连接器60ms max50psiHoneywell Datamate 型压力传感器主要应用・液位测量・天然气管线・流量检测・厂用水气油等公用系统・地球物理探测・润滑系统・泄漏探测 特性 好处・低成本 ・可用于各种工业场合・螺纹连接导线管 ・可用于过程控制・防水外壳 ・可直接安装・工厂标定 ・易包装・结构紧凑主要技术参数 尺寸图XX,XX=inches, (XX,XX)=mm DIMENSIONS XX,XX=inches (XX,X)=mm量程范围0-5，15，25，50 PSIG0-100，200 PSIS0-500，1K ，3K ，5K ，PSIS物理参数保证压力： 2倍或1.5倍额定电压冲击压力： 10倍或5倍额定电压材料： 300系列不锈钢冲击： 50g(5ms)振动： Meets MIL-STD-810-C,Figue 514,2-5, Curve AK,20.7g rms minimum重量： 小于155克电气参数满量程输出： 16±0.32mA进入1400Ω回路电阻@25度零输出： 4±0.04 mA@25度电源： 12 to 40Vdc反极性保护： 有绝缘电阻： 1000M Ω,250 Vdc电气连接： 包括机壳接地3线,24AWG,XML 绝缘,43cm 长。
压力传感器的量程如何选择？压力传感器是一种广泛应用于工业、医疗、汽车等领域的重要传感器。
在选择压力传感器时，量程的选择非常关键，它直接影响到传感器的测量精度和适用范围。
下面是关于压力传感器量程选择的相关内容。
首先，量程是指传感器可以正常工作的压力范围，通常用最小压力和最大压力值来表示。
选择合适的量程对于准确测量和保护传感器都非常重要。
量程过小会导致无法测量超出量程的压力，而量程过大则可能导致传感器测量精度下降或过载损坏。
在选择量程时，需要考虑以下几个因素：1、测量范围：首先要确定需要测量的压力范围。
了解被测量系统的工作压力范围，确定最小和最大压力值，这样可以避免超出量程范围造成的误差或损坏。
2、静态压力和动态压力：考虑被测压力的性质，即压力是静态还是动态的。
静态压力是指压力保持不变或变化缓慢的情况，而动态压力是指压力快速变化的情况。
动态压力通常比静态压力更高，需要选择具有更高量程和更快响应时间的传感器。
3、安全因素：考虑系统的安全因素，选择一个量程稍微超过最大工作压力的传感器。
这样可以确保即使在不可预见的情况下，传感器也能正常工作而不会被损坏。
4、测量精度：量程选择还要考虑测量精度要求。
如果需要高精度的测量，建议选择量程较小的传感器，因为较小的量程通常意味着更高的测量分辨率和准确性。
5、成本考虑：量程的选择也与成本相关。
通常来说，量程越大的传感器成本越高。
因此，在确定量程时，要综合考虑成本因素，并选择满足需求但又经济实惠的传感器。
综上所述，选择合适的压力传感器量程是确保测量精度和系统安全的重要因素。
需要综合考虑被测量的压力范围、静态压力和动态压力、安全因素、测量精度和成本等因素。
对于静态压力和动态压力较高的应用，应选择具有更高量程和更快响应时间的传感器。
同时，为了确保系统的安全性，建议选择量程略大于最大工作压力的传感器。
如果需要高精度的测量，应选择量程较小的传感器以提高测量的准确性。
然而，成本也是需要考虑的因素，因此在选择量程时需要在满足需求的前提下寻找经济实惠的传感器。
压电式薄膜压力传感器1范围本文件规定了压电式薄膜压力传感器的术语和定义，型式和基本参数，基本要求，技术要求，试验方法，检验规则、包装，标志，存储，使用，质量承诺。
本文件适用于压电式薄膜压力传感器。
该产品在动态压力作用下会有电信号输出，用于多种应用条件下的动态压力测量。
2规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T7665-2005传感器通用术语GB/T7666-2005传感器命名法及代码GB/T13384-2008机电产品包装通用技术条件GB/T15478-2015压力传感器性能试验方法GB/T18806-2002电阻应变式压力传感器总规范GB/T20522-2006半导体器件第14-3部分：半导体传感器-压力传感器3术语和定义GB/T7665-2005中所界定的及下列术语和定义适用于本文件。
3.1压电式压电器件的基本原理是压电材料受到应力，产生电荷，经电荷放大器放大，转化为与电荷成正比压力。
3.2压电式传感器将被测量变化转化由于材料受机械力产生静电电荷或电压变化的传感器。
3.3压电式薄膜压力传感器采用薄膜制造工艺，利用压电材料制成的压力传感器。
该传感器在外力作用下会有电信号输出，利用力电转换关系进行外力的测量。
4命名方法及代号传感器的名称由主称和修饰语构成，命名为“××压电式薄膜压力传感器”。
传感器的型号代号由四部分构成，用大写汉语拼音字母和阿拉伯数字表示：ａ）主称；ｂ）被测量；ｃ）转换原理；ｄ）序号。
四部分表述分别为：F FPEd)序号（主特征、参数）c)分类（压电式）b)被测量（压力）a)主称（薄膜传感器）4.1第一部分——主称主称（薄膜传感器）用代号“F”标记，为Film的首字母。
4.2第二部分——被测量被测量（压力）用代号“F”标记，为Force的首字母。

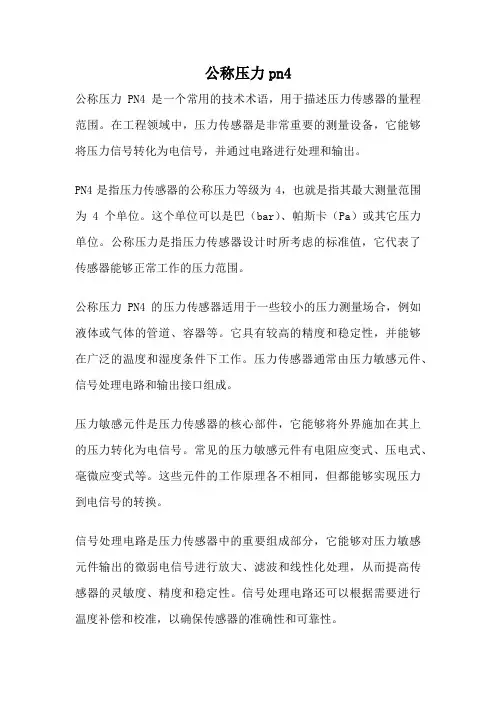

公称压力pn4公称压力PN4是一个常用的技术术语，用于描述压力传感器的量程范围。
在工程领域中，压力传感器是非常重要的测量设备，它能够将压力信号转化为电信号，并通过电路进行处理和输出。
PN4是指压力传感器的公称压力等级为4，也就是指其最大测量范围为4个单位。
这个单位可以是巴（bar）、帕斯卡（Pa）或其它压力单位。
公称压力是指压力传感器设计时所考虑的标准值，它代表了传感器能够正常工作的压力范围。
公称压力PN4的压力传感器适用于一些较小的压力测量场合，例如液体或气体的管道、容器等。
它具有较高的精度和稳定性，并能够在广泛的温度和湿度条件下工作。
压力传感器通常由压力敏感元件、信号处理电路和输出接口组成。
压力敏感元件是压力传感器的核心部件，它能够将外界施加在其上的压力转化为电信号。
常见的压力敏感元件有电阻应变式、压电式、毫微应变式等。
这些元件的工作原理各不相同，但都能够实现压力到电信号的转换。
信号处理电路是压力传感器中的重要组成部分，它能够对压力敏感元件输出的微弱电信号进行放大、滤波和线性化处理，从而提高传感器的灵敏度、精度和稳定性。
信号处理电路还可以根据需要进行温度补偿和校准，以确保传感器的准确性和可靠性。
输出接口是压力传感器与外部设备连接的通道，常见的输出方式有模拟信号输出和数字信号输出。
模拟信号输出通常是电压或电流的形式，可以直接连接到数据采集系统或控制系统进行进一步处理。
数字信号输出通常采用标准的数字接口协议，例如I2C、SPI等，可以方便地与微处理器、单片机等数字设备进行通信。
在使用PN4公称压力PN4的压力传感器时，需要注意以下几点。
首先，要确保传感器的工作压力不超过其公称压力范围，否则可能会导致传感器损坏或测量结果不准确。
其次，要避免传感器受到过高的冲击或振动，以免影响其测量精度和寿命。
同时，应定期对传感器进行校准和维护，以保持其准确性和可靠性。
公称压力PN4是压力传感器的一个重要参数，它描述了传感器的最大测量范围。
陶瓷压阻式压力传感器陶瓷压阻式压力传感器 概述：陶瓷是一种公认的高弹性、抗腐蚀、抗磨损、抗冲击和振动的材料，并具有绝佳的热稳定性。
高性能、低价格的陶瓷传感器将是压力传感器的发展方向，在欧美国家有全面替代其它类型传感器的趋势，在中国也被越来越多的用户所接受。
陶瓷压阻式压力传感器，是在净化环境下通过高温烧结工艺直接将惠斯通电桥和补偿电路沉淀在印陶瓷膜片上，并通过激光刻蚀方法调整偏移量和温度特性，因此具有测量精度高、长期稳定性好、耐高温、耐腐蚀、抗冲击等优点，广泛使用于汽车、工业控制以及食品、医药等领域。
外形尺寸外形尺寸：：1、电源正 2、 传感器输出负 3、 电源负4、 传感器输出正 主要技主要技术指标术指标术指标：：1．外形尺寸：φ18.0×6.35 mm2．量程范围：0－250 bar3．工作电压：2－40V4．零点输出：± 1 mv5．输出灵敏度：2-4mv/V 典型值2±0.2 mv/V6．线性、迟滞、重复性：0.1 %7．响应时间：<1mS8．使用温度：－55～150℃9．温度漂移：±0.01%FS/℃、±0.02%FS/℃10. 安全过载：3倍额定量程(灵敏度为典型值时)11．稳定性： 优于0.15 %FS / 年汽车机油压力变送器概述：汽车机油压力变送器选用高精度、高稳定性的干式陶瓷压阻式压力传感器敏感芯体，并集成专用调理芯片，对传感器的便宜、灵敏度、温漂进行补偿，将被测介质的压力转换成标准电信号。
高质量的传感器、全自动的贴片和激光调校生产线、精湛的封装技术、完善的装配工艺确保了该产品的高质量和优异性能。
本产品提供多种螺纹接口形式和引线方法，能够最大限度的满足客户的需求。
特点特点：集成度高、体积小；精度高、稳定性好、功耗低、一致性好；抗腐蚀能力强；抗过载冲击和干扰能力强；过压过流保护；适用温度范围广。
技术参数技术参数：：1、 量程范围：0-10bar （可定制）2、 供电电压：5±0.25V DC（最低2.7V DC）3、 输出方式：比例电压输出 0.5-4.5v 标准信号输出（可定制）4、 综合精度：0.5% 1% （0-80℃）5、 工作温度：-40~125℃6、 响应时间：＜1ms7、 温度漂移：＜±0.01%FS/℃8、 线性、迟滞、重复性：＜0.1%9、 稳定性：优于0.15%FS/年10、外壳材料：不锈钢 11、外壳防护等级：IP65 12、螺纹接口：1/8NPT 1/4NPT M20*1.5 M18*1.5 (外螺纹)用户可自选 13、电气连接：标准Packard Metri-pack 连接器 14、接线方式：三线制电压：红（+） 黑（地） 绿（输出）概述：电压输出型压力变送模块，采用陶瓷压阻式压力传感器做为敏感元件，并用本公司自行研发的芯片对传感器的偏移、灵敏度、温漂和非线性进行补偿，具有集成度高、体积小、精度高、一致性好、抗干扰能力强、响应速度快、温度范围宽等卓越特性。
以下为压力传感器的参数及其型号，一起来看看吧：1、量程Capacity：量程是指压力传感器的额定载荷。
一般单位为KGf、N等。
如量程为100KGf，传感器测量范围即为0-100KGf。
2、灵敏度Rated output：灵敏度是压力传感器的输出信号系数，单位为mV/V，常见的有1mV/V，2mV/V，压力传感器的满量程输出=工作电压*灵敏度，例：工作电压5VDC，灵敏度2mV/V，满量程输出即为5V*2mV/V=10mV，如压力传感器满量程为100KG，压满100KG，输出即为10mV，压50KG即为5mV。
3、非线性Non-linearity：非线性是指由空载荷的输出值和额定载荷时输出值所决定的直线和增加负荷之实测曲线之间最大偏差对于额定输出值的百分比。
理论上传感器的输出应该是线性的，事实上并不是，非线性就是和理想中的偏差百分比。
非线性单位为：%FS，非线性误差=量程*非线性，如量程为100KG，非线性为0.05%FS，非线性误差即为：100KG*0.05%=0.05KG。
4、重复性Repeat ability：重复性误差是指在相同的环境条件下，对传感器反复加荷到额定载荷并卸载。
加荷过程中同一负荷点上输出值的最大差值对额定输出的百分比。
5、蠕变Creep：蠕变是指在载荷不变，其它测试条件也保持不变的情况下，压力传感器输出随时间的变化量对额定输出的百分比，一般取30min。
6、滞后Hysteresis：滞后是指压力传感器从无载荷逐渐加载到额定载荷然后再逐渐卸载。
在同一载荷点上加载和卸载输出量的最大差值对额定输出值的百分比。
7、零点输出zero balance：在推荐电压激励下，空载时压力传感器的输出值对额定输出的百分比。
理论上压力传感器空载时输出应该为零，实际上压力传感器空载时输出不为零，这就存在一个偏差，零点输出就是偏差的百分比。
8、输入阻抗Input resistance：输入阻抗是指信号输出端开路，传感器未加压时，从压力传感器输入端（沧正压力传感器为红、黑线）测得的阻抗值。
目前，国内生产的压力传感器大部分采用的主要是模拟信号输出，如4-20ma、0-5v、0-10v等等。
这里，探讨一下压力传感器输出的4-20mA模拟信号与测量范围的关系。
压力传感器输出的4-20mA信号和压力测量范围的关系是百分比对应的关系。
无论它的测量范围有什么变化，它的输出总是4-20mA，而输出信号的百分比总是和测量范围的百分比一一对应。
比如有一台压力传感器的测量范围是0-100kPa，那么对应百分比关系是：0kPa=4mA，25kPa=8mA，50kPa=12mA，75kPa=16mA，100kPa=20mA。
如果压力传感器的测量范围是0-500kPa，那么对应百分比的关系是：0kPa=4mA，125kPa=8mA，250kPa=12mA，375kPa=16mA，500kPa=20mA。
通过测量压力传感器的输出电流信号，计算其对应的输出信号的百分比的值，再根据无线压力传感器的测量范围就可以计算出无线压力传感器所检测到的压力值。
4-20mA的测量信号是国际统一的，标准的测量信号，任何测量仪表的输出值都是4-20mA，包括对温度、流量、液位以及其它的振动、位移等机械量的检测，电化学类分析仪的检测信号。
对于其后的显示仪表、计算机画面显示值，只要给予定义与测量范围一样的范围，那么就可以在显示仪表、计算机画面上实时显示检测值。
最后我们说的是，压力传感器的压力适用范围是分级的。
这是因为压力传感器的弹性膜承受流体压力有一个限度。
这就是通常所说的耐压极限，超过此极限弹性膜便破裂了。
一般来说，每一传感器都有20 - 300 %的过压能力。
因此，产品说明书上的压力最大量程为耐压极限的30 - 80 %. 选用过高的压力量程是不必要的。
蚌埠富源电子科技有限责任公司是一家专业从事金属—玻璃封装类产品的研发、生产和销售的高科技企业。
目前已开发出的主要产品有密封连接器、金属封装外壳、传感器基座、锂电池盖组、大功率LED灯支架等五大类几百种产品，广泛应用于航空、航天、雷达、船舶、医疗、高档汽车等领域，产品已销往国内大型军工企业及欧美发到国家的民用航空航天厂家。
压力传感器的主要参数指标
压力传感器是一种用于测量压力的设备，它将外部施加在其上的压力转化为相应的电信号。
压力传感器的主要参数指标包括：
1. 测量范围：指传感器能够测量的压力范围。
一般以单位为帕斯卡（Pa）或者其它压力单位表示，例如，0-1000Pa或0-10bar。
2. 精度：指传感器测量结果与真实值之间的差异。
通常以百分比或帕斯卡表示，例如，±1%FS（Full Scale，满量程）。
3. 分辨率：指传感器能够区分的最小压力变化量。
分辨率越高，传感器测量结果的精度越高。
4. 响应时间：指传感器从接收到压力变化信号到输出结果的时间。
响应时间越短，传感器对压力变化的反应越快。
5. 线性度：指传感器输出信号与压力输入的关系是否呈线性关系。
线性度越高，传感器的测量结果与实际压力值之间的差异越小。
6. 重复性：指在相同条件下，传感器多次测量相同压力值时的测量结果之间的差异。
重复性越好，传感器的测量结果越稳定。
7. 频率响应：指传感器能够测量的最高频率范围。
频率响应越高，传感器对快速压力变化的测量能力越好。
8. 耐压能力：指传感器能够承受的最大压力。
超过该值，传感器可能会损坏。
9. 工作温度范围：指传感器能够正常工作的温度范围。
超出该范围，传感器的性能可能会受到影响。
以上是压力传感器的一些主要参数指标，这些参数可以帮助用户选择适合其应用需求的传感器。
总复习题总复习题1-7.一数字温度测量系统的测温范围为－55℃～＋150℃，在此范围内的最大线性偏差为±1 ℃,试求该系统的测温线性度。
试求该系统的测温线性度。
1-8.某压力传感器的量程范围为50KPa ～0.2MPa ，精度等级为0.2级（0.2%），试求其在量，试求其在量 程范围内的最大绝对误差。
程范围内的最大绝对误差。
1-9.用测量范围为50~150kPa 的压力传感器测量140kPa 压力时，压力时，传感器测得示值为传感器测得示值为142kPa ， 求该示值的绝对误差，相对误差。
2-1. 一丝绕应变计的灵敏系数为2，初始阻值100W ，试求当试件受力后的应变为31.810-´时该应变计的电阻变化ΔR 。
2-2. 一试件受力后的应变为3102-´；丝绕应变计的灵敏系数为2，初始阻值120W，温度系数C61050-´-，线膨胀系数为C61014-´；试件的线膨胀系数为C61012-´。
试求：温度升高20℃时，应变计相对热输出。
℃时，应变计相对热输出。
2-3. 在悬臂梁的上下方各贴一片电阻为120Ω的金属应变片R 1和R 2。
若应变片的灵敏系数k=2，电源电压U=2V ，当悬臂梁顶端受到向下的力F 时，电阻R 1和R 2的变化值ΔR 1 =ΔR 2 =0.48Ω，试求电桥的输出电压。
，试求电桥的输出电压。
ABCD U OR 4UR 311R R +D 22R R -D1R 1R ()2R 2R2-4. 图为一直流应变电桥，图中U=4V ，1234120R R R R ====W ，试求：，试求：① 1R 为金属应变片，其余为外接电阻，当1R 的增量为1 1.2R D =W 时，电桥输出电压U O 。
② 1R 2R 都是应变片，且批号相同，感应应变的极性和大小都相同12 1.2R R D =D =W ，其余为外接电阻，电桥输出电压U O 。
mems压力传感器鉴定标准一、概述MEMS压力传感器作为一种高精度的传感器，广泛应用于各种领域，如汽车、航空航天、工业控制等。
为了确保MEMS压力传感器的质量和性能符合实际应用需求，本文制定了以下鉴定标准，分别为：性能参数、尺寸精度、温度特性、重复性、长期稳定性、抗干扰能力、安装方式和安全性。
二、性能参数1.量程范围：MEMS压力传感器的量程范围应满足实际应用的需求，量程范围的下限和上限应符合设计要求。
2.灵敏度：MEMS压力传感器的灵敏度应稳定且符合设计要求，单位为mV/V/大气压。
3.非线性误差：MEMS压力传感器的非线性误差应小于±0.2% FSO（满量程输出）。
4.迟滞性：MEMS压力传感器的迟滞性应小于±0.2% FSO。
5.重复性：MEMS压力传感器的重复性应小于±0.2% FSO。
三、尺寸精度1.芯片尺寸：MEMS压力传感器的芯片尺寸应符合设计要求，误差应小于±5um。
2.膜片尺寸：MEMS压力传感器的膜片尺寸应符合设计要求，误差应小于±3um。
3.毛细管尺寸：MEMS压力传感器的毛细管尺寸应符合设计要求，误差应小于±10um。
四、温度特性1.零点温度漂移：MEMS压力传感器的零点温度漂移应小于±0.1% FSO/℃。
2.灵敏度温度漂移：MEMS压力传感器的灵敏度温度漂移应小于±0.1%FSO/℃。
3.工作温度范围：MEMS压力传感器的工作温度范围应满足实际应用的需求。
五、重复性1.重复性测试：MEMS压力传感器应进行重复性测试，以确保其性能稳定可靠。
2.重复性误差：MEMS压力传感器的重复性误差应小于±0.2% FSO。
六、长期稳定性1.长期稳定性测试：MEMS压力传感器应进行长期稳定性测试，以评估其在使用过程中的性能变化。
2.长期稳定性误差：MEMS压力传感器的长期稳定性误差应小于±0.2% FSO。
压力传感器FS 系列触力传感器能够在小型商用级别封装下提供精确、可靠的触力传感功能，传感器内含已技术成熟的经特殊微切削硅传感芯片，低功耗、无放大、无补偿的惠斯顿电桥设计在1500g 量程中输出恒定的mV 信号。
传感器的工作原理为：离子注入的压敏电阻受压弯曲时阻值发生变化，并正比于所施加的触力，触力是通过不锈钢插杆直接作用于传感器内部的硅敏感芯片，桥路电阻阻值正比与触力大小，桥路各电阻的变化产生对应的mV 输出信号。
传感器运用专利的模块结构，创新的弹性技术及工程模塑材料使传感器能承受5.5kg 的过压，不锈钢插杆提供极为优秀的机械稳定性，能适合各种应用场合，各种电气连接方式，包括预联线、PCB 、SMT 安装方式，传感器独特的设计能提供包括安装支架在内的多种可选项，也可根据客户要求特制。
典型运用：●医疗吸引泵● 肾透析仪● 机械手● 可调张力控制● 负载或压缩测量● 接触传感FS 传感器选型型号FSG-15N1A触力范围g1,500Min290Typ 360灵敏度(典型值)mV/grf typ.0.24过压g,max 5, 500引脚编号1、 1脚：VS （+）-被标明于引脚表面2脚；输出（+）3脚；接地（-）4脚：输出（-）2、 传感器可恒压或恒流供电，最大供电电压不超过12V ，最大供电电流不超过1.6mA 。
特点：● 紧凑的商业级封装●极低的偏差（典型值30微米@满量程）● 低重复性误差 (0.5%满量程）● 低线性误差 (0.5%满量程）● 低负载中心点偏离误差● 最小分辨率1克● 快速响应（1毫秒）● 低功耗● 很高的抗ESD 能力-10KV技术规格:@10.0±0.01VDC 供电，25˚C电源零点偏置零点漂移，25-0，25-50线性度，BFSL ，灵敏度温漂，25-0˚C 25-50灵敏度重复性反应时间输入阻抗输出阻抗重量ESD （直接接触-引脚与插杆）Min.----30---------------------------10Typ.100±0.5±0.5±5.00.24±0.2---5K 5K 2.0---Max.12+30±1.0------------1.0------------单位VDC mV mV %Span %SpanmV/grf %Span ms ohms ohms grams kV注：1、无补偿的触力传感器当恒流供电（1.5mA ）时，能补偿部分温漂。
压力传感器的压力适用范围是分级的。
这是因为压力传感器的弹性膜承受流体压力有一个限度。
这就是通常所说的耐压极限，超过此极限弹性膜便破裂了。
一般来说，每一传感器都有20 - 300 %的过压能力。
因此，产品说明书上的压力最大量程为耐压极限的30 - 80 %. 选用过高的压力量程是不必要的。
压力量程的选用应主要考虑三个方面的因素：
即传感器的最大过压能力、精度与压力量程的关系和传感器的价格与压力量程的关系。
对于传感器的最大过压能力，传感器承受静压力与动压力情况下是有很大区别的。
后者往往会出现冲击压力，甚至冲击波。
冲击压力远高于静压力。
如果选用的最大工作压力量程是指静压力的话，传感器在承受动压力时，应选用较大的过压能力。
否则冲击压力很容易达到极限耐压，使压力传感器受到破坏。
对于精度与压力量程的关系。
压力传感器的热零点漂移和热灵敏度漂移系数及非线性误差是影响传感器精度的重要指标。
对同一压力传感器来说，热零点漂移系数随工作压力增加而减小，而热灵敏度系数和非线性误差随工作压力增加而增加。
因此，工作压力增加有利于减小热零点漂移，而不利于热灵敏度漂移和非线性误差。
热零点漂移比较大时，提高工作压力量程有利于提高压力传感器的精度。
热零点漂移比较小时，减小工作压力量程有利于提高精度。
对不同压力量程的传感器来说，灵敏度是不同的。
低压力量程传感器的灵敏度高分辨率自然也高。
对于传感器的价格与压力量程的关系，一般来说，013 - 1MPa 的压力传感器的价格较便宜，011MPa以下或1MPa 以上的压力传感器价格比较贵。
测定2- 3kPa 压力时可选购10 - 50kPa 的压力传感器。
特别是使用者自己设计和选用补偿电路时，能使精度进一步提高。
这样可以使成本大幅度降低。
一般而言，质量好的压力传感器，满量程输出都可以达到100mV/ 10V. 如果只用一半的压力量程，则对应的输出便只有50mV/ 10V. 因此最大工作量程应尽可能接近产品说明书上所标明的该压力传感器的量程级。
