简单分析主动红外线探测器和被动红外线探测器的区别

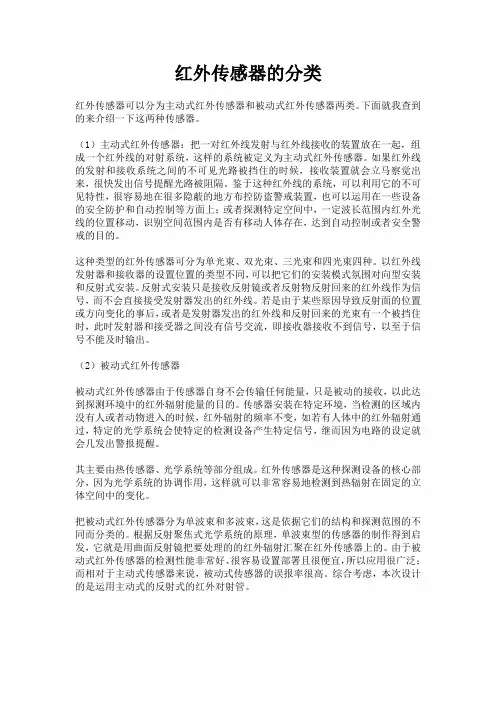

红外传感器的分类红外传感器可以分为主动式红外传感器和被动式红外传感器两类。

下面就我查到的来介绍一下这两种传感器。

（1）主动式红外传感器：把一对红外线发射与红外线接收的装置放在一起，组成一个红外线的对射系统，这样的系统被定义为主动式红外传感器。

如果红外线的发射和接收系统之间的不可见光路被挡住的时候，接收装置就会立马察觉出来，很快发出信号提醒光路被阻隔。

鉴于这种红外线的系统，可以利用它的不可见特性，很容易地在很多隐蔽的地方布控防盗警戒装置，也可以运用在一些设备的安全防护和自动控制等方面上；或者探测特定空间中，一定波长范围内红外光线的位置移动，识别空间范围内是否有移动人体存在，达到自动控制或者安全警戒的目的。

这种类型的红外传感器可分为单光束、双光束、三光束和四光束四种。

以红外线发射器和接收器的设置位置的类型不同，可以把它们的安装模式氛围对向型安装和反射式安装。

反射式安装只是接收反射镜或者反射物反射回来的红外线作为信号，而不会直接接受发射器发出的红外线。

若是由于某些原因导致反射面的位置或方向变化的事后，或者是发射器发出的红外线和反射回来的光束有一个被挡住时，此时发射器和接受器之间没有信号交流，即接收器接收不到信号，以至于信号不能及时输出。

（2）被动式红外传感器被动式红外传感器由于传感器自身不会传输任何能量，只是被动的接收，以此达到探测环境中的红外辐射能量的目的。

传感器安装在特定环境，当检测的区域内没有人或者动物进入的时候，红外辐射的频率不变，如若有人体中的红外辐射通过，特定的光学系统会使特定的检测设备产生特定信号，继而因为电路的设定就会几发出警报提醒。

其主要由热传感器、光学系统等部分组成。

红外传感器是这种探测设备的核心部分，因为光学系统的协调作用，这样就可以非常容易地检测到热辐射在固定的立体空间中的变化。

把被动式红外传感器分为单波束和多波束，这是依据它们的结构和探测范围的不同而分类的。

根据反射聚焦式光学系统的原理，单波束型的传感器的制作得到启发，它就是用曲面反射镜把要处理的的红外辐射汇聚在红外传感器上的。

红外检测原理
红外检测原理是通过探测物体发出的红外辐射，来判断物体的温度和性质的一种技术。

红外辐射是指在电磁波谱中，波长在0.75微米到1000微米之间的辐射。

红外辐射与物体的温度有关，物体的温度越高，发出的红外辐射也就越强烈。

因此，通过检测物体的红外辐射，可以判断物体的温度。

红外检测技术主要分为两种：主动式和被动式。

主动式红外检测是指通过红外发射器向物体发射红外辐射，然后通过红外接收器接收反射回来的红外辐射来判断物体的温度和性质。

被动式红外检测是指直接接收物体发出的红外辐射来判断物体的温度和性质。

红外检测技术在很多领域都有广泛的应用。

例如，在安防领域，红外检测技术被广泛应用于监控系统中，可以通过红外辐射来检测人体的温度，从而实现对人体的监测和报警；在医疗领域，红外检测技术可以用于测量人体温度，帮助医生诊断疾病；在工业领域，红外检测技术可以用于检测机器设备的温度，从而实现对机器设备的监测和维护。

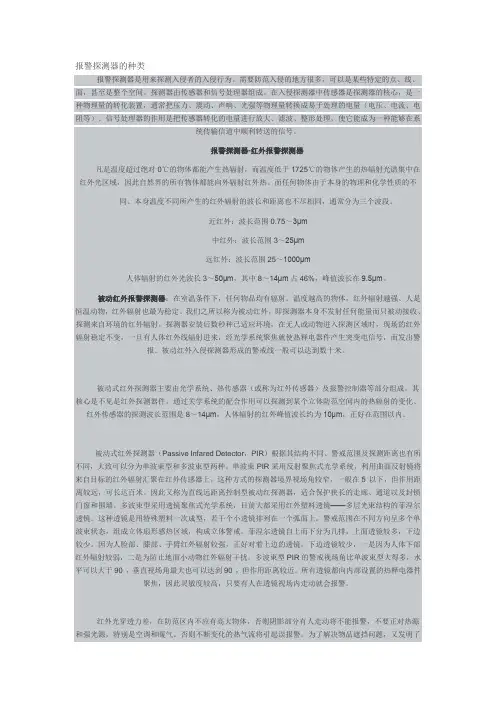

报警探测器的种类报警探测器是用来探测入侵者的入侵行为。

需要防范入侵的地方很多，可以是某些特定的点、线、面，甚至是整个空间。

探测器由传感器和信号处理器组成。

在入侵探测器中传感器是探测器的核心，是一种物理量的转化装置，通常把压力、震动、声响、光强等物理量转换成易于处理的电量（电压、电流、电阻等）。

信号处理器的作用是把传感器转化的电量进行放大、滤波、整形处理，使它能成为一种能够在系统传输信道中顺利转送的信号。

报警探测器-红外报警探测器凡是温度超过绝对0℃的物体都能产生热辐射，而温度低于1725℃的物体产生的热辐射光谱集中在红外光区域，因此自然界的所有物体都能向外辐射红外热。

而任何物体由于本身的物理和化学性质的不同、本身温度不同所产生的红外辐射的波长和距离也不尽相同，通常分为三个波段。

近红外：波长范围0.75～3μm中红外：波长范围3～25μm远红外：波长范围25～1000μm人体辐射的红外光波长3～50μm，其中8～14μm占46%，峰值波长在9.5μm。

被动红外报警探测器：在室温条件下，任何物品均有辐射。

温度越高的物体，红外辐射越强。

人是恒温动物，红外辐射也最为稳定。

我们之所以称为被动红外，即探测器本身不发射任何能量而只被动接收、探测来自环境的红外辐射。

探测器安装后数秒种已适应环境，在无人或动物进入探测区域时，现场的红外辐射稳定不变，一旦有人体红外线辐射进来，经光学系统聚焦就使热释电器件产生突变电信号，而发出警报。

被动红外入侵探测器形成的警戒线一般可以达到数十米。

被动式红外探测器主要由光学系统、热传感器（或称为红外传感器）及报警控制器等部分组成。

其核心是不见是红外探测器件，通过关学系统的配合作用可以探测到某个立体防范空间内的热辐射的变化。

红外传感器的探测波长范围是8～14μm，人体辐射的红外峰值波长约为10μm，正好在范围以内。

被动式红外探测器（Passive Infared Detector，PIR）根据其结构不同、警戒范围及探测距离也有所不同，大致可以分为单波束型和多波束型两种。

主动红外和被动红外的区别●主动红外技术一般使用在周界红外对射系统中，有多种距离规格的。

而被动红外探测器，又可分双鉴、三鉴等等！多使用在室内报警系统中。

红外对射系统是由发射和接收设备构成，发射端主动发射红外波，在接收端接收！被动红外是被动感应人体所发出的红外波！也就是说：能发射红外信号的称为主动红外，本身不发射红外信号而是探测人体或物体的红外波成为被动红外。

从施工来说，应该要求是一致的，主动红外尽量避开阻挡物，避免强光直射等！被动红外也应避免强光、不要被气流直吹、和温度变化比较大的地方等等！主动红外多用于室外周界报警系统中（如多光束红外对射、红外对射栅栏等）！被动红外多使用于室内家居报警系统（如红外探测器、幕帘探测器等）。

●被动红外探测器按探测范围分以下几类：广角式（空间式）、幕帘式、方向式外观都差不多家庭用还行●装一套红外线防盗报警器要多少钱，如果多加一个感应头呢？又是多少钱？答：红外是一种感应探头，一般的一套普通的家用商用主机里面配套的是一套主机，一个门磁，一个红外，两个遥控器，加上电源（一般都是可充电源，断电以后24小时还可以正常工作），市场价格一般在200到400之间，当然地区不同，价格也不同。

我在个说的是大概的。

加一个红外感应探头一般在50块左右。

2、多少米范围内有效果，这个红外线是走直线还是有折射的功能，比如小偷躲在角落里还有效吗？答：红外分广角的和幕帘的。

广角一般是装在墙上的，探测角度是水平120度，厚度为30厘米。

幕帘的看名字就知道是防窗户的，角度是和广角相反的。

探测范围应该是个扇形的形状。

探测这个范围的温度，如果冒个物体破坏范围内的问题，大幅度提高或降低，探头就会触警报警。

因为是扇形，所以有一定的死角。

幕帘也有主动和被动之分。

主动的，自己发射红外信号，对扇型空间扫描，接收端一般不加菲涅尔透镜。

只要有物体进入扫面范围，就有红外反射，接收到后就报警。

被动的一般按有菲涅尔透镜，同时菲涅尔透镜在制作上限制了红外的透射角度，达到幕帘的效果。

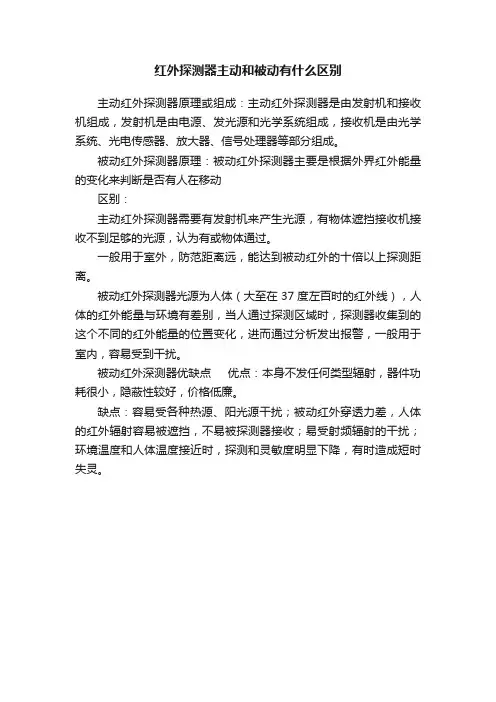

红外探测器主动和被动有什么区别
主动红外探测器原理或组成：主动红外探测器是由发射机和接收机组成，发射机是由电源、发光源和光学系统组成，接收机是由光学系统、光电传感器、放大器、信号处理器等部分组成。

被动红外探测器原理：被动红外探测器主要是根据外界红外能量的变化来判断是否有人在移动
区别：
主动红外探测器需要有发射机来产生光源，有物体遮挡接收机接收不到足够的光源，认为有或物体通过。

一般用于室外，防范距离远，能达到被动红外的十倍以上探测距离。

被动红外探测器光源为人体（大至在37度左百时的红外线），人体的红外能量与环境有差别，当人通过探测区域时，探测器收集到的这个不同的红外能量的位置变化，进而通过分析发出报警，一般用于室内，容易受到干扰。

被动红外深测器优缺点优点：本身不发任何类型辐射，器件功耗很小，隐蔽性较好，价格低廉。

缺点：容易受各种热源、阳光源干扰；被动红外穿透力差，人体的红外辐射容易被遮挡，不易被探测器接收；易受射频辐射的干扰；环境温度和人体温度接近时，探测和灵敏度明显下降，有时造成短时失灵。

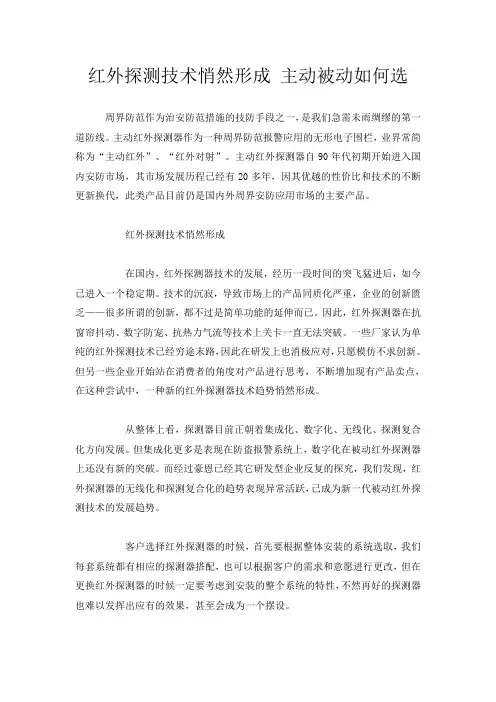

红外探测技术悄然形成主动被动如何选周界防范作为治安防范措施的技防手段之一，是我们急需未雨绸缪的第一道防线。

主动红外探测器作为一种周界防范报警应用的无形电子围栏，业界常简称为“主动红外”、“红外对射”。

主动红外探测器自90年代初期开始进入国内安防市场，其市场发展历程已经有20多年，因其优越的性价比和技术的不断更新换代，此类产品目前仍是国内外周界安防应用市场的主要产品。

红外探测技术悄然形成在国内，红外探测器技术的发展，经历一段时间的突飞猛进后，如今已进入一个稳定期。

技术的沉寂，导致市场上的产品同质化严重，企业的创新匮乏——很多所谓的创新，都不过是简单功能的延伸而已。

因此，红外探测器在抗窗帘抖动、数字防宠、抗热力气流等技术上关卡一直无法突破。

一些厂家认为单纯的红外探测技术已经穷途末路，因此在研发上也消极应对，只愿模仿不求创新。

但另一些企业开始站在消费者的角度对产品进行思考，不断增加现有产品卖点，在这种尝试中，一种新的红外探测器技术趋势悄然形成。

从整体上看，探测器目前正朝着集成化、数字化、无线化、探测复合化方向发展。

但集成化更多是表现在防盗报警系统上，数字化在被动红外探测器上还没有新的突破。

而经过豪恩已经其它研发型企业反复的探究，我们发现，红外探测器的无线化和探测复合化的趋势表现异常活跃，已成为新一代被动红外探测技术的发展趋势。

客户选择红外探测器的时候，首先要根据整体安装的系统选取，我们每套系统都有相应的探测器搭配，也可以根据客户的需求和意愿进行更改，但在更换红外探测器的时候一定要考虑到安装的整个系统的特性，不然再好的探测器也难以发挥出应有的效果，甚至会成为一个摆设。

再之，在探测器类型的选取，要根据具体环境而定，比如说外部环境是怎样的，那种入侵的概率比较高、自己的防范重点在哪里等等。

还有一点就是，最好采用同一个品牌的红外探测器，这样在使用上和售后上都能节省不少麻烦。

我们公司红外探测器广泛应用于智能小区、别墅、公共、商业领域，还有保安服务公司以及专业行业领域。

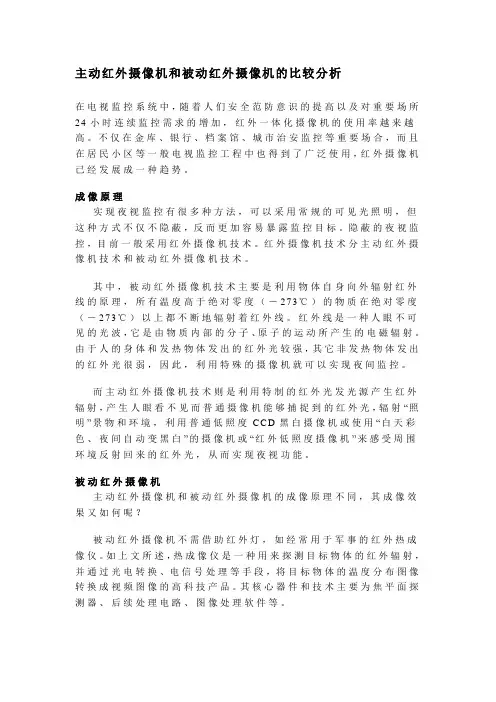

主动红外摄像机和被动红外摄像机的比较分析在电视监控系统中，随着人们安全范防意识的提高以及对重要场所24小时连续监控需求的增加，红外一体化摄像机的使用率越来越高。

不仅在金库、银行、档案馆、城市治安监控等重要场合，而且在居民小区等一般电视监控工程中也得到了广泛使用，红外摄像机已经发展成一种趋势。

成像原理实现夜视监控有很多种方法，可以采用常规的可见光照明，但这种方式不仅不隐蔽，反而更加容易暴露监控目标。

隐蔽的夜视监控，目前一般采用红外摄像机技术。

红外摄像机技术分主动红外摄像机技术和被动红外摄像机技术。

其中，被动红外摄像机技术主要是利用物体自身向外辐射红外线的原理，所有温度高于绝对零度（－273℃）的物质在绝对零度（－273℃）以上都不断地辐射着红外线。

红外线是一种人眼不可见的光波，它是由物质内部的分子、原子的运动所产生的电磁辐射。

由于人的身体和发热物体发出的红外光较强，其它非发热物体发出的红外光很弱，因此，利用特殊的摄像机就可以实现夜间监控。

而主动红外摄像机技术则是利用特制的红外光发光源产生红外辐射，产生人眼看不见而普通摄像机能够捕捉到的红外光，辐射“照明”景物和环境，利用普通低照度C C D黑白摄像机或使用“白天彩色、夜间自动变黑白”的摄像机或“红外低照度摄像机”来感受周围环境反射回来的红外光，从而实现夜视功能。

被动红外摄像机主动红外摄像机和被动红外摄像机的成像原理不同，其成像效果又如何呢？被动红外摄像机不需借助红外灯，如经常用于军事的红外热成像仪。

如上文所述，热成像仪是一种用来探测目标物体的红外辐射，并通过光电转换、电信号处理等手段，将目标物体的温度分布图像转换成视频图像的高科技产品。

其核心器件和技术主要为焦平面探测器、后续处理电路、图像处理软件等。

如果按有无制冷源来分类，探测器又可分为制冷式焦平面探测器和非致冷式焦平面探测器。

其中，制冷式探测器按制冷剂方式的不同分为液氮和斯特林制冷探测器，能在全黑、薄雾或有烟的环境中提供清晰的热图像，是专门为近距离安防和监控应用所设计。

简单分析主动红外线探测器和被动红外线探测器的区别
主动红外探测器的工作原理
主动红外探测器由红外发射器和红外接收器组成。

红外发射器发射一束或多数经过调制过的红外光线投向红外接收器，再辅以光学系统，防范一个平面。

它最明显的特征是由发射端主动发射红外线，由接收端接收红外线，形成红外线的网状。

发射器与接收器之间没有遮挡物时，探测器不会报警。

有物体遮挡时，接收器输出信号发生变化，探测器报警。

被动红外探测器的工作原理
被动红外探测器是依靠被动的吸收热能动物活动时身体散发出的红外热能进行报警的，也称热释红外探头，其探测器本身是不会发射红外线的。

被动红外探测器中有2个关键性元件，一个是菲涅尔透镜，另一个是热释电传感器。

自然界中任何高于绝对温度（-273℃）的物体都会产生红外辐射，不同温度的物体释放的红外能量波长也不同。

人体有恒定的体温，与周围环境温度存在差别。

当人体移动时，这种差别的变化通过菲涅尔透镜被热释电传感器检测到，从而输出报警信号。

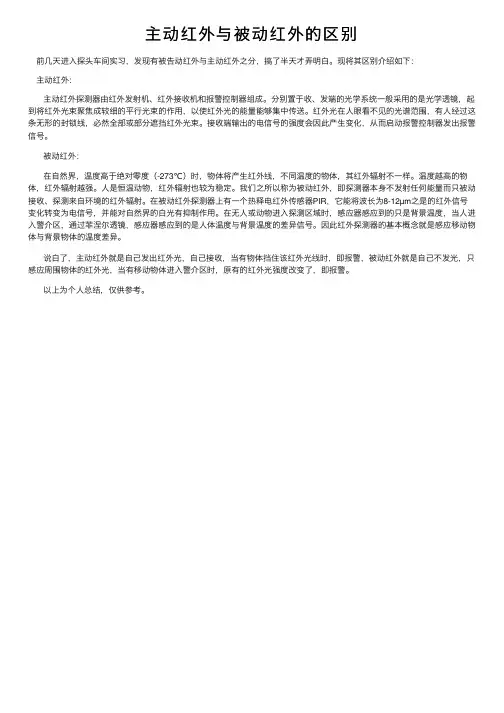

主动红外与被动红外的区别
前⼏天进⼊探头车间实习，发现有被告动红外与主动红外之分，搞了半天才弄明⽩。

现将其区别介绍如下：
主动红外：
主动红外探测器由红外发射机、红外接收机和报警控制器组成。

分别置于收、发端的光学系统⼀般采⽤的是光学透镜，起到将红外光束聚焦成较细的平⾏光束的作⽤，以使红外光的能量能够集中传送。

红外光在⼈眼看不见的光谱范围，有⼈经过这条⽆形的封锁线，必然全部或部分遮挡红外光束。

接收端输出的电信号的强度会因此产⽣变化，从⽽启动报警控制器发出报警信号。

被动红外：
在⾃然界，温度⾼于绝对零度（-273℃）时，物体将产⽣红外线，不同温度的物体，其红外辐射不⼀样。

温度越⾼的物体，红外辐射越强。

⼈是恒温动物，红外辐射也较为稳定。

我们之所以称为被动红外，即探测器本⾝不发射任何能量⽽只被动接收、探测来⾃环境的红外辐射。

在被动红外探测器上有⼀个热释电红外传感器PIR，它能将波长为8-12µm之是的红外信号变化转变为电信号，并能对⾃然界的⽩光有抑制作⽤。

在⽆⼈或动物进⼊探测区域时，感应器感应到的只是背景温度，当⼈进⼊警介区，通过菲涅尔透镜，感应器感应到的是⼈体温度与背景温度的差异信号。

因此红外探测器的基本概念就是感应移动物体与背景物体的温度差异。

说⽩了，主动红外就是⾃⼰发出红外光，⾃⼰接收，当有物体挡住该红外光线时，即报警，被动红外就是⾃⼰不发光，只感应周围物体的红外光，当有移动物体进⼊警介区时，原有的红外光强度改变了，即报警。

以上为个⼈总结，仅供参考。

下面详细的为大家介绍一下红外线报警器，希望对大家有所帮助。

红外报警器分主动式和被动式两种。

主动式红外线报警器，是报警器主动发出红外线，红外线碰到障碍物，就会反弹回来，被报警器的探头接收。

如果探头监测到，红外线是静止不动的，也就是不断发出红线线又不断反弹的，那么报警器就不会报警。

当有会动的物体触犯了这根看不见的红线的时候，探头就会检测到有异常，就会报警。

红外报警器分主动式和被动式两种。

主动式红外线报警器，是报警器主动发出红外线，红外线碰到障碍物，就会反弹回来，被报警器的探头接收。

如果探头监测到，红外线是静止不动的，也就是不断发出红线线又不断反弹的，那么报警器就不会报警。

当有会动的物体触犯了这根看不见的红线的时候，探头就会检测到有异常，就会报警。

被动式报警器少了一项功能，就是发射红外线。

物理学上告诉我们，当物体的温度高于0°K的时候，就会发出红外线，换句话说任何物体都能发出红外线。

而其后的原理，被动式报警器和主动式是一样的。

红外线报警器对温度敏感,温度越高的物体辐射出的红外线越强,当感应到环境中存在高出背景强度的辐射时,就触发反警。

在温度异常的情况下，也会产生误报警的情况。

热释电红外传感器的主要材料，是钽酸锂(LiTao3)、硫酸三甘酞(LATGS)和钛锆酸铅(PZT)，其内部结构与外型。

它是在钛酸钡一类压电晶体上，上下表面设有电极，并在表面加有黑色膜。

当有红外线间歇地照射时，其表面温度上升，使晶体内部的原子排列产生变化，即引起自发极化电荷。

称此现象为热释电效应，为热电效应之一种。

热释电效应产生的表面电荷是暂时的，只要它出现，便很快被空气中的各离子所中和。

为此，用热释电效应制作红外传感器时，多是在它的元件前面加有机械式的周期遮光装置，以便使自发极化电荷周期性地出现，只有检测移动物体时不用。

由于热释传感器的输出阻抗很大，输出电压信号又极微弱，故在传感器内部附加一只场效应管与一个薄膜电阻Rg，使其阻抗进行变换。

红外线报警器对温度敏感,温度越高的物体辐射出的红外线越强,当感应到环境中存在高出背景强度的辐射时,就触发反警。

在温度异常的情况下，也会产生误报警的情况。

那么它又有什么功能呢? 下面小编就给大家分享下吧。

红外报警器分主动式和被动式两种。

主动式红外线报警器，是报警器主动发出红外线，红外线碰到障碍物，就会反弹回来，被报警器的探头接收。

如果探头监测到，红外线是静止不动的，也就是不断发出红线线又不断反弹的，那么报警器就不会报警。

当有会动的物体触犯了这根看不见的红线的时候，探头就会检测到有异常，就会报警。

那么红外线报警器适用于什么地方呢？1、家庭首选。

尤其适合经济上不是特别富裕的大众化家庭、有老人小孩或者患者可能应急求助、家里有成员需要安静不能开启大分贝警笛喧闹等场合。

2、防区不明显的小区域商业场所的安全防范。

3、尤其适合家里有淘气小朋友喜欢到处乱按键盘的场合。

该机面板上没有任何按键，是为了防范小朋友好奇乱按，导致误撤防、误布防、误报警、误设置等。

4、对主机功能要求不是特别高，只要求有效稳定接收重要配件的报警即可的场合。

5、办公场所、宾馆、酒楼等等。

红外线报警器的功能特点：1、红外线报警器具备100个独立的无线防区，可以单独撒布防区。

既方便又实用;2、红外线报警器的探测器与主机能够无线对码。

学习式的编码让系统的扩容更加简单快捷;3、红外线报警器的报警声音以及音量可以自由选择，增强保安系统的警戒性;4、红外线报警器的主机具备可以设定开关机的时间以及开机与关机的状态提示的功能;5、红外线报警器可以显示报警信息，方便提醒保安人员报警的具体位置与时间;6、红外线报警器可以查询报警记录，具备储存功能;7、红外线报警器内置备用电源，防止停电后能够继续实现安防功能;8、红外线报警时可以自动拨打电话，实现紧急报答报警电话功能。

随着科学的进步，技术的发展，如今我们的生活是越来越方便，越来越智能了，利用一些机器和设备，就可以为我们的生活提供更多的便利，智能安防系统的出现更是为我们的生活提供了更多一层的安全保障，为我们的生活保驾护航。

防盗报警器有很多，根据用户的需求以及具体使用环境方面的差异而又许多类别，并且除此之外关于品牌型号方面的区别对于后期的效果也具有决定作用。

那么今天就为大家介绍一下红外防盗报警器。

一、什么是红外报警器红外报警器分主动式和被动式两种。

主动式红外线报警器，是报警器主动发出红外线，红外线碰到障碍物，就会反弹回来，被报警器的探头接收。

如果探头监测到，红外线是静止不动的，也就是不断发出红外线又不断反弹的，那么报警器就不会报警。

当有会动的物体触犯了这根看不见的红线的时候，探头就会检测到有异常，就会报警。

二、红外防盗报警器的原理：热释电红外传感器的主要材料，是钽酸锂(LiTao3)、硫酸三甘酞(LATGS)和钛锆酸铅(PZT)。

它是在钛酸钡一类压电晶体上，上下表面设有电极，并在表面加有黑色膜。

当有红外线间歇地照射时，其表面温度上升，使晶体内部的原子排列产生变化，即引起自发极化电荷。

称此现象为热释电效应，为热电效应之一种。

热释电效应产生的表面电荷是暂时的，只要它出现，便很快被空气中的各离子所中和。

为此，用热释电效应制作红外传感器时，多是在它的元件前面加有机械式的周期遮光装置，以便使自发极化电荷周期性地出现，只有检测移动物体时不用。

由于热释传感器的输出阻抗很大，输出电压信号又极微弱，故在传感器内部附加一只场效应管与一个薄膜电阻Rg，使其阻抗进行变换。

Rs为负载电阻，有的热释传感器无Rs，需外接。

为实现不同的检测目的，在进入红外线的窗口上设有滤光镜，将不需要的光谱滤掉。

三、红外线防盗报警器安装1、在安装红外线报警器之前，首先应把报警主机通电放在固定位置，把报警探头挂在约2米高的地方，使其向前下方倾斜，以获得较高的灵敏度。

接通电源，经过1分钟左右的延时后，报警器进入警戒状态，这时，若有人进入监控区，即刻报警。

报警约1分钟，自动停止。

然后重新处于警戒状态。

2、当主人进入时，首先按一下遥控器上的关机键，随着红外线报警器一声“嘀”响，即关闭了报警器，进入警戒区也不再报警。

红外光感应器工作原理红外光感应器是一种常见的传感器，它可以感知红外线的存在并将其转化为电信号。

红外光感应器的工作原理可以分为两类：被动式红外光感应器和主动式红外光感应器。

被动式红外光感应器被动式红外光感应器是一种 passiv infrared sensor，简称 PIR。

它是一种被动式传感器，只有在红外线源移动时才会产生信号。

被动式红外光感应器通常由两个红外线探测器组成，它们被放置在一个特定的角度，以便检测到红外线源的移动。

当红外线源移动时，它会引起两个探测器之间的温度差异，从而产生一个电信号。

这个信号被放大并转换为数字信号，然后被传输到控制器，控制器根据信号来控制相应的设备。

被动式红外光感应器通常用于安防系统中，例如监控摄像头、入侵报警器等。

它们可以检测到人体的热量，从而判断是否有人进入了被监控区域。

主动式红外光感应器主动式红外光感应器是一种主动式传感器，它可以发射红外线并检测其反射。

主动式红外光感应器通常由两个部分组成：发射器和接收器。

发射器会发射一束红外线，接收器会检测反射回来的红外线。

当有物体进入被监测区域时，它会反射红外线，接收器会检测到这个信号并将其转换为电信号。

这个信号被放大并转换为数字信号，然后被传输到控制器，控制器根据信号来控制相应的设备。

主动式红外光感应器通常用于自动门、自动水龙头、自动灯等设备中。

它们可以检测到人体的存在并自动控制设备的开关。

总结红外光感应器是一种常见的传感器，它可以感知红外线的存在并将其转化为电信号。

红外光感应器的工作原理可以分为被动式和主动式两类。

被动式红外光感应器只有在红外线源移动时才会产生信号，通常用于安防系统中。

主动式红外光感应器可以发射红外线并检测其反射，通常用于自动门、自动水龙头、自动灯等设备中。

主动/被动红外探测器系统的基本组成红外线报警器是利用红外线的辐射和接收技校构成的报警装置。

根据工作原理，又可分为主动式和被动式两种类型。

（1）主动式红外探测器主动式红外探测器是由收、发装置两部分组成。

发射装置向装在几米甚至于几百米远的接收装置辐射一束红外线，当被遮断时，接收装置即发出报警信号，因此，它也是阻挡式报警器，或称对射式探测器。

通常，发射装置由多谐振荡器、波形变换电路、红外发光管及光学透镜等组成。

振荡器产生脉冲信号，经波形变换及放大后控制红外发光管产生红外脉冲光线，通过聚焦透镜将红外光变为较细的红外光束，射向接收端。

接收装置由光学透镜、红外光电管、放大整形电路、功率驱动器及执行机构等组成。

光电管将接收到的红外光信号转变为电信号，经整形放大后推动执行机构启动报警设备。

主动式红外报警器有较远的传输距离，因红外线属于非可见光源，入侵者难以发觉与躲避，防御界线非常明确。

主动式红外报警器是点型、线型探测装置，除了用作单机的点警戒和线警戒外，为了在更大范围有效地防范，也可以利用多机采取光墙或光网安装方式组成警戒封锁区或警戒封锁网，乃至组成立体警戒区。

单光路由一个发射器和一个接收器组成。

双光路由两对发射器和接收器组成。

两对收、发装置分别相对，是为了消除交叉误射；多光路构成警戒面；反射单光路构成警戒区。

（2）被动式红外报警器被动式红外报警器不向空间辐射能量，而是依靠接收人体发出的红外辐射来进行报警的。

任何有温度的物体都在不断向外界辐射红外线，人体的表面温度为36-27C，其大部分辐射能量集中在8-12um的波长范围内。

被动式红外报警器在结构上可分为红外探测器（红外探头）和报警控制部分。

红外探测器目前用得最多的是热释电探测器，作为人体红外辐射转变为电量的传感器。

如果把人的红外辐射直接照射在探测器上，当然也会引起温度变化而输出信号，但这样做，探测距离是不会远的。

为了加长探测器探测距离，须附加光学系统来收集红外辐射，通常采用塑料镀金属的光学反射系统或塑料做的菲涅耳透镜作为红外辐射的聚焦系统。

一红外报警器的分类1、红外报警系统一般分为主动式和被动式:主动红外报警系统主要由投光器（红外发射机）、受光器（红外接收机）和报警主机组成。

分别置于收、发端的光学系统一般采用的是光学透镜，起到将红外光束聚焦成较细的平行光束的作用，以使红外光的能量能集中传送。

红外光在人眼看不见的光谱范围，有人经过时，必然全部或部分遮挡红外光束。

接收端输出的电信号的强度会因此产生变化，从而启动报警控制器发出报警信号。

被动式红外报警器不需要附加红外辐射光源，本身不向外界发射任何能量，而是由红外探测器直接探测来自移动目标的红外辐射。

主动式报警器比较适合户外，例如公司，安装和布线比较复杂，我们公司围墙上用的是主动式红外线报警器；被动式报警器一般适用于室内，例如家庭，商场，安装方便，总部财务中心用的就是被动式的报警器。

2、红外线报警按接线方式不同，可分为分线式和总线式分线式报警主机是前端探测设备开关信号直接接在主机防区上，从而触发报警主机报警，而这些开关信号必须通过两条线缆连接报警主机的防区端口，每一个信号都需要两条独立的线缆连接，也就是说，有多少个防区就需要多少对线缆。

而总线式报警主机不同，它是把前端探测设备开关信号接在地址模块（或叫报警模块、防区扩展模块）上，当某个防区的探测设备发现有人非法进入时，探测器发出报警信号，由地址模块通过数据总线传送给报警主机，实时的将本防范区域的报警信号、警情类型显示到报警主机键盘上，并触发声光报警，使操作人员能及时、准确地掌握警情，及时调动保安人员进行处理。

这样的话，就不需要每一对探头就拉一对信号线到主机了，只要接地址模块就行了，地址模块到主机的距离可以达到1200米，而一对信号总线最多可以接到248个地址模块（或叫报警模块、防区扩展模块），大大节省了线材和人力等成本，施工方便。

二报警器报警主机的讲解（以下说的都是主动式红外报警器）1、报警主机报警主机是报警系统的“大脑”部分，处理探测器的信号，并且通过键盘等设备提供布撤防操作来控制报警系统。

解析各种红外传感器的工作原理及特性红外线是一种人类肉眼看不见的光，所以，它具有光线的所有特性，所有高于绝对零度即－273℃的物质都可以产生红外线。

根据红外线的特性，红外线被应用于多种传感器中，比如红外温湿度传感器、人体红外探测器等等。

红外传感器也根据发出方式和能量转换方式分为不同的类型。

下面，让我们具体了解一下不同红外传感器的工作原理及特性。

根据发出方式不同，红外传感器可分为主动式和被动式两种。

一、主动红外传感器主动红外传感器的发射机发出一束经调制的红外光束，被红外接收机接收，从而形成一条红外光束组成的警戒线。

当遇到树叶、雨、小动物、雪、沙尘、雾遮挡则不应报警，人或相当体积的物品遮挡将发生报警。

主动红外探测器技术主要采用一发一收，属于线形防范，现在已经从最初的单光束发展到多光束，而且还可以双发双受，最大限度的降低误报率，从而增强该产品的稳定性，可靠性。

由于红外线属于环境因素不相干性良好（对于环境中的声响、雷电、振动、各类人工光源及电磁干扰源，具有良好的不相干性）的探测介质；同时也是目标因素相干性好的产品（只有阻断红外射束的目标，才会触发报警），所以主动式红外传感器将会得到进一步的推广和应用。

二、被动红外传感器被动红外传感器是靠探测人体发射的红外线来进行工作的。

传感器收集外界的红外辐射进而聚集到红外传感器上。

红外传感器通常采用热释电元件，这种元件在接收了红外辐射温度发出变化时就会向外释放电荷，检测处理后产生报警。

这种传感器是以探测人体辐射为目标的。

所以辐射敏感元件对波长为10μm左右的红外辐射必须非常敏感。

为了对人体的红外辐射敏感，在它的辐射照面通常覆盖有特殊的滤光片，使环境的干扰受到明显的控制作用。

被动红外传感器包含两个互相串联或并联的热释电元。

而且制成的两个电极化方向正好相反，环境背景辐射对两个热释电元几乎具有相同的作用，使其产生释电效应相互抵消，于是探测器无信号输出。

一旦入侵人进入探测区域内，人体红外辐射通过部分镜而聚焦，从而被热释电元接收，但是两片热释电元接收到的热量不同，热释电也不同，不能抵消，经信号处理而报警。

探测器知识：红外探测器的关键器件：红外传感器、菲涅尔透镜。

红外分为主动红外和被动红外。

其中主动红外主要用于安防的对射产品；被动红外主要用于室内使用的探测器（如我公司的产品全部都是属于被动红外）。

被动红外依据传感器的工作方式又可以分为单源、双源和四源红外。

我司使用的一般都为双源红外。

但方向识别的探测器（912E、915E）是用四源红外。

我公司的四源传感器价格昂贵，在25元左右。

现市面上的传感器大多为进口传感器。

其中知名的品牌有日本的尼赛拉（温度37度左右容易死机）、德国的海鳗（最低温度只能在-20度左右）。

红外传感器容易受温度、冷热气流和强光、EMI（电磁）和RFI（射频）的干扰。

菲涅尔透镜的主要作用是将外界的红外线聚焦到传感器上。

探测器的探测范围由它决定；防宠物功能和幕帘功能也靠它来实现。

微波知识：物理学中的多普勒原理告诉我们，在微波段，当以一种频率发送时，当有移动物体时，将以另一种频率反射，这样发射频率和反射频率有一个频率差异。

微波的工作方式是由微波头来发射一定频率的微波，利用多普勒原理，接收因物体移动所反射回来的微弱微波，来判断是否有人入侵。

微波探测原理在理论上是比较复杂的。

但在探测器中，除了我们应该了解微波探测的基本概念之外，还需要了解微波的传播具有对建筑物的穿透性，所以如果在室内安装了三技术的微波探测器，如果灵敏度调整不当，就有可能辐射到室外，这样就可能引起误报。

微波受温度的影响不大，但它可以穿墙，对物体的移动敏感，一般和红外配合使用来降低误报，也就是我们业界所说的双鉴。

公司产品命名法则：（红外类）公司产品的型号后面都会有一个或几个英文字母的后缀。

他们各自代表的含义如下：A：双源被动红外B：防宠物C：双鉴D：单幕帘E：双幕帘（方向识别）F：无线G：下视H：防遮挡探测器报警均为常闭（NC）输出，不过后续产品增加了常开（NO）和常闭可选。

防拆开关都为常闭输出。

红外探测器原理：任何物体都会发出不同波长的红外线，正是应用这种特殊的特性，专门制成了一种对人的波长特敏感的传感器。
