红外对射探测器安装方法、调试及维护前言：红外对射探测器的安装比起被动红外探测器而言，难度要大一点，但也只是略微复杂而已，只要对接线方式、位置确定、调试应该有足够的了解，并参照说明书谨慎进行，相信不会有什么问题。

正文：红外防盗对射/栅栏主要由防护盖、安装座、防拆开关、红外透光片、电路板、界线座、调整开关、外壳等组成。

我们在安装前，最好能按照设计图用铅笔或其他工具实现画好安装的位置（或把红外防盗对射/栅栏放在市地勾画出轮廓），再用水平仪或其他工具确定安装位置，保证安装的精度和美观。

一、红外对射探测器的安装方式①支柱式安装：比较流行的支柱有圆形和方形两种，早期比较流行的是圆形截面支柱，现在的情况正好反过来了，方形支柱在工程界越来越流行。

主要是探测器安装在方形支柱上没有转动、不易移动。

除此以外，有广泛的不锈钢、合金、铝合金型材可供选择也是它的优势之一。

在工种上的另外一种做法是选用角钢作为支柱，如果不能保证走线有效地穿管暗敷，让线路裸露在空中，这种方法是不能取的。

支柱的形状可以是"1"字形、"Z"字形或者弯曲的，由建筑物的特点及防盗要求而定，关键点在于支柱的固定必须坚固牢实，没有移位或摇晃，以利于安装和设防、减少误报。

；②墙壁式安装：现在防盗市场上处于技术前沿的主动红外线探测器制造商，能够提供水平180°全方位转角,仰俯20°以上转角的红外线探测器，如ALEPH 主动红外线探测器HA、ABT、ABF 系列产品，可以支持探头在建筑物外壁或围墙、栅栏上直接安装。

二、红外对射探测器安装的一般原则设置在通道上的探测器，其主要功能式防备人的非法通行，为了防止宠物、小动物等引起误报，探头的位置一般应距离地面50 M 以上。

遮光时间应调整到较快的位置上，对非法入侵作出快速反应。

设置在围墙上的探测器，其主要功能是防备人为的恶意翻越，顶上安装和侧面安装两种均可。

顶上安装的探测器，探头的位置应高出栅栏，围墙顶部25 M，以减少在墙上活动的小鸟、小猫等引起误报。

红外对射探测器使用、安装要点主动红外入侵探测器（Active Infrared Intrsion Detector）是由发射机与接收机配对组成，发射机发出红外光束，同时接收机接收发射机发出的红外光束。

当发射机发出的红外光束被完全遮断或按给定的百分比部分被遮断时，则接收机因接收不到红外光束即会产生报警信号。

主动红外入侵探测器分类按光束数分类：单光束、双光束、四光束、光束反射型栅式、多光束栅式；按安装环境分类：室内型、室外型；按工作方式分类：调制型、非调制型。

主动红外入侵探测器的探测距离各个品牌都有不同型号，一般会有10米、20米、30米、40米、60米、80米、100米、150米、200米、300米等。

使用实例小超市、便利店客人进出口在进出门口内侧安装一对室内型短距离（≤10米）主动红外入侵探测器，当客人进出时主动红外探测器会发出“报警”信号，该“报警”信号联动叮咚门铃，这样对小超市、便利店的营业员是一个提示，还体现了对客人的迎送之礼，活跃了小超市、便利店的气氛。

窗户入口防范在窗户外侧安装室外型双光束主动红外入侵探测器，一般安装在窗外墙、近窗下沿，该类安装方式比较适合于二楼以上的窗户，以防范爬上来的入侵者，但其安装要求不会影响开窗（指对外开窗，对平移窗和内开窗不会影响。

内侧安装室内型双光束主动红外入侵探测器。

安装在室内窗侧墙面、窗框下沿上方，距窗框下沿80毫米至100毫米效果较好。

但对开窗不要产生影响（指对内开窗，对平移窗和外开窗不会影响）。

用主动红外入侵探测器代替被动红外入侵探测器某计算机机房安装了被动红外入侵探测器后，由于空调间隔启动经常发生误报警，改用主动红外入侵探测器后就消除了误报警现象。

封门：二对双光束主动红外探测器，一对离地150毫米，另一对离地700~800毫米。

封窗：二对双光束主动红外探测器，一对离窗下沿100毫米，另一对离窗下沿600毫米。

住宅小区和单位周界防范由于主动红外入侵探测器具有性能好、安装方便、价格低廉等优点，所以近年来被广泛选用安装于机关、工厂、住宅小区等处的围墙、栏栅上，以对周界侵入进行防范。

2、接线板端子丝印标识如下图。

3、接线图示如下： 无源触点方式接线图（如右图示）：电阻R 为上位报警控制器厂家输入模块所配的终端电阻，按图接线，一个输入模块能同时监视探测器的故障和火警。

4～20mA 方式接线图（如右图示）： 4～20mA 电流输出方式连接时，探测器输出5mA 表示正常监视，输出2mA 表示探测器故障，输出16mA 表示火警。

RS485总线方式接线图（如右图示）： 通过RS485总线方式可以与我公司生产的CH210系列可燃气体报警控制器通讯，也可通过协议定制，与PLC 、DCS 等系统配套使用。

回路总线方式接线图（如右图示）：与我公司的火灾报警控制器通讯，占一个地址，探测器报警后，通过回路总线可对探测器复位，无需可复位电源供电。

回路总线应用编码方式： 使用BM900编码器编码，编码器红色线夹（+）连接探测器“A ”端子，黑色线夹（-）连接“B ”端子，输入号码（号码可从001～198），再按下编码器上的“#”键完成编码。

维护、运输、贮存与质保 请严格按产品使用说明书正确安装、操作、维护探测器。

注意保护隔爆接合面及易损件。

应经常对探测器窗口玻璃表面进行清洁。

当设备发生故障时，及时与厂家取得联系进行维修。

用户不可随意拆卸探测器，以免造成不必要的损失。

可采用陆、水、航空运输方式，避免重压、碰撞、雨淋等；贮存于干燥、通风、无腐蚀气体仓库中。

探测器保质期12个月（合同日）或18个月（生产日），以更早到达日期为准。

其他按厂家质保规定执行。

提示：更详细的使用说明，请致电西核彩桥公司索取《使用说明书》400-6700-119 产品安装前请仔细阅读使用说明书JTH-CH381Ex 点型红外火焰探测器 JTH-CH386 Ex 点型红/紫外火焰探测器 安装、维护及使用说明书一、技术条件 产品名称 点型红外火焰探测器 点型红/紫外火焰探测器 型号 JTH-CH381Ex JTH-CH386Ex 光谱范围 3.8um 、4.4 um 、 5.0～11.0 um IR: 4.4 、5.0～11.0 umUV:180～290nm 工作电压 DC24V （16～32VDC ） 额定电流 静态≤60mA ， 报警≤70mA 环境温度 -20℃～55℃ 相对湿度 ≤95%RH ，无凝水 火灾灵敏度 Ⅰ级（出厂设置） 旋转角 180° 探测角 红外≤90°，紫外≤120° 输出 标准继电器输出（选配：4～20mA ，RS485） 材质 压铸铝（定制：不锈钢） 整机重量 压铸铝：1.6kg （不锈钢：6Kg ） 安装接口 G3/4(6")（内螺纹）外型尺寸 含支架：162*161*152mm 防爆标志 Exd IIC T6 Gb 防护等级 IP67 执行标准GB15631-2008、GB12791-2006、GB3836.1-2010、GB3836.2-2010 西安西核彩桥实业科技有限公司地 址：西安市航天产业基地航天东路99号102栋5层 电 话：，89231590 传 真：邮 编：710100网 址：邮 箱：二、适用与安装注意事项本产品为隔爆型,适用于诸如：石油、化工等可能出现爆炸危险场所作为火灾探测之用,探测器对于火灾可进行火光检测和快速报警。

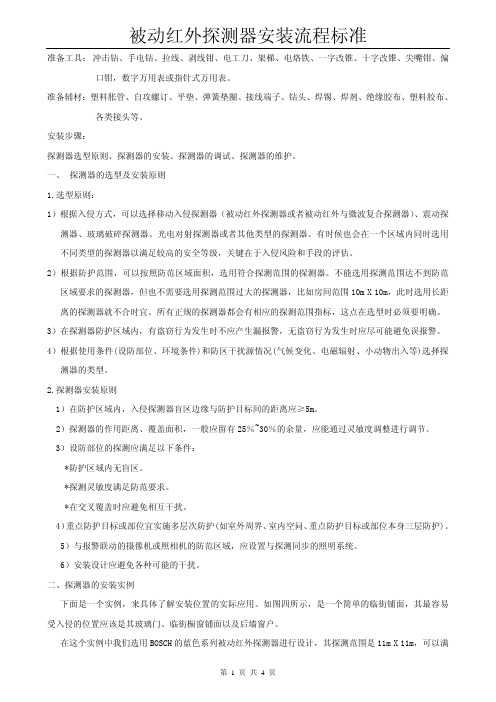

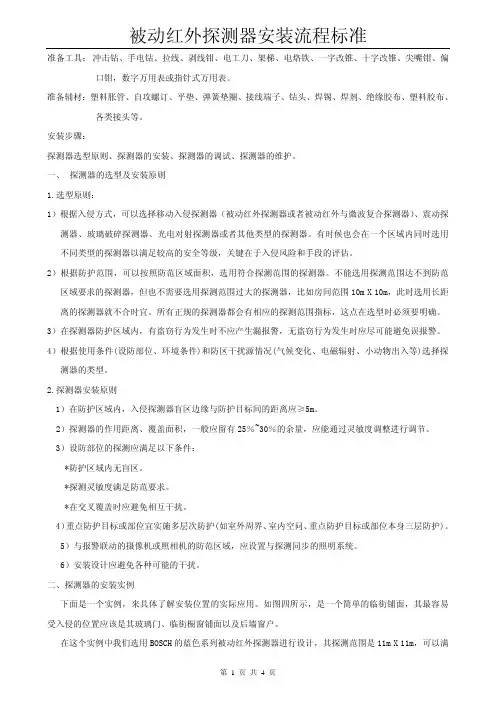

准备工具：冲击钻、手电钻、拉线、剥线钳、电工刀、架梯、电烙铁、一字改锥、十字改锥、尖嘴钳、偏口钳，数字万用表或指针式万用表。

准备辅材：塑料胀管、自攻螺订、平垫、弹簧垫圈、接线端子、钻头、焊锡、焊剂、绝缘胶布、塑料胶布、各类接头等。

安装步骤：探测器选型原则、探测器的安装、探测器的调试、探测器的维护。

一、 探测器的选型及安装原则1.选型原则：1）根据入侵方式，可以选择移动入侵探测器（被动红外探测器或者被动红外与微波复合探测器）、震动探测器、玻璃破碎探测器、光电对射探测器或者其他类型的探测器。

有时候也会在一个区域内同时选用不同类型的探测器以满足较高的安全等级，关键在于入侵风险和手段的评估。

2）根据防护范围，可以按照防范区域面积，选用符合探测范围的探测器。

不能选用探测范围达不到防范区域要求的探测器，但也不需要选用探测范围过大的探测器，比如房间范围10m X 10m，此时选用长距离的探测器就不合时宜。

所有正规的探测器都会有相应的探测范围指标，这点在选型时必须要明确。

3）在探测器防护区域内，有盗窃行为发生时不应产生漏报警，无盗窃行为发生时应尽可能避免误报警。

4）根据使用条件(设防部位、环境条件)和防区干扰源情况(气候变化、电磁辐射、小动物出入等)选择探测器的类型。

2.探测器安装原则1）在防护区域内，入侵探测器盲区边缘与防护目标间的距离应≥5m。

2）探测器的作用距离、覆盖面积，一般应留有25％~30％的余量，应能通过灵敏度调整进行调节。

3）设防部位的探测应满足以下条件：*防护区域内无盲区。

*探测灵敏度满足防范要求。

*在交叉覆盖时应避免相互干扰。

4）重点防护目标或部位宜实施多层次防护(如室外周界、室内空问、重点防护目标或部位本身三层防护)。

5）与报警联动的摄像机或照相机的防范区域，应设置与探测同步的照明系统。

6）安装设计应避免各种可能的干扰。

二、探测器的安装实例下面是一个实例，来具体了解安装位置的实际应用。

（一）安装方案1．安装施工方案红外对射探测器的安装方法①支柱式安装：比较流行的支柱有圆形和方形两种，早期比较流行的是圆形截面支柱，现在的情况正好反过来了，方形支柱在工程界越来越流行。

主要是探测器安装在方形支柱上没有转动、不易移动。

除此以外，有广泛的不锈钢、合金、铝合金型材可供选择也是它的优势之一。

在工种上的另外一种做法是选用角钢作为支柱，如果不能保证走线有效地穿管暗敷，让线路裸露在空中，这种方法是不能取的。

支柱的形状可以是"1"字形、"Z"字形或者弯曲的，由建筑物的特点及防盗要求而定，关键点在于支柱的固定必须坚固牢实，没有移位或摇晃，以利于安装和设防、减少误报。

②墙壁式安装：现在防盗市场上处于技术前沿的主动红外线探测器制造商，能够提供水平180°全方位转角,仰俯20°以上转角的红外探测器，如ALEPH主动红外线探测器HA、ABT、ABF系列产品，可以支持探头在建筑物外壁或围墙、栅栏上直接安装。

（1）红外对射探测器与防盗主机的连接探头设定后，将防拆开关接入防区输入回路中，联线完毕，盖上探头的外壳，拧紧紧固螺丝。

要求在防盗主机上该防区警示灯无闪烁、不点亮，防区无报警指示输出。

表示整个防区设置正常。

否则，要对线路进行检查，对探头进行重新调试，重新对防区状态进行确定。

（2）红外对射探测器安装的一般原则设置在通道上的探测器，其主要功能式防备人的非法通行，为了防止宠物、小动物等引起误报，探头的位置一般应距离地面50M以上。

遮光时间应调整到较快的位置上，对非法入侵作出快速反应。

设置在围墙上的探测器，其主要功能是防备人为的恶意翻越，顶上安装和侧面安装两种均可。

顶上安装的探测器，探头的位置应高出栅栏，围墙顶部25M，以减少在墙上活动的小鸟、小猫等引起误报。

四光束探测器的防误报能力比双光束强，双光束又比单光束强。

侧面安装则是将探头安装在栅栏，围墙靠近顶部的侧面，一般是作墙壁式安装，安装于外侧的居多。

红外对射探测器的安装方法一、探测器的安装方法探测器在日常工作中，由于长期工作在室外，因此不可避免地受到大气中粉尘、微生物以及雪、霜、雾的作用，长久以往，在探测器的外壁上往往会堆积一层粉尘样的硬壳，在比较潮湿的地方还会长出一层厚厚的藓苔，有时候小鸟也会把排泄物拉到探测器上，这些东西会阻碍红外射线的发射和接受，造成误报警。

（一）支柱式安装比较流行的支柱有圆形和方形两种，早期比较流行的是圆形截面支柱，现在的情况正好反过来了，方形支柱在工程界越来越流行。

主要是探测器安装在方形支柱上没有转动、不易移动。

除此以外，有广泛的不锈钢、合金、铝合金型材可供选择也是它的优势之一。

在工种上的另外一种做法是选用角钢作为支柱，如果不能保证走线有效地穿管暗敷，让线路裸露在空中，这种方法是不能取的。

支柱的形状可以是"1"字形、"Z"字形或者弯曲的，由建筑物的特点及防盗要求而定，关键点在于支柱的固定必须坚固牢实，没有移位或摇晃，以利于安装和设防、减少误报。

（二）墙壁式安装现在防盗市场上处于技术前沿的主动红外线探测器制造商，能够提供水平180°全方位转角,仰俯20°以上转角的红外线探测器，如ALEPH主动红外线探测器HA、ABT、ABF系列产品，可以支持探头在建筑物外壁或围墙、栅栏上直接安装。

（三）探测器安装的一般原则设置在通道上的探测器，其主要功能式防备人的非法通行，为了防止宠物、小动物等引起误报，探头的位置一般应距离地面50CM以上。

遮光时间应调整到较快的位置上，对非法入侵作出快速反应。

设置在围墙上的探测器，其主要功能是防备人为的恶意翻越，顶上安装和侧面安装两种均可。

顶上安装的探测器，探头的位置应高出栅栏，围墙顶部25CM，以减少在墙上活动的小鸟、小猫等引起误报。

四光束探测器的防误报能力比双光束强，双光束又比单光束强。

侧面安装则是将探头安装在栅栏，围墙靠近顶部的侧面，一般是作墙壁式安装，安装于外侧的居多。

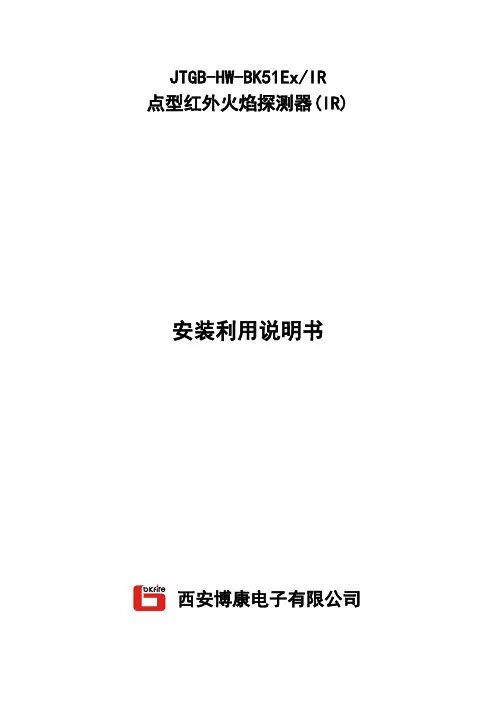

JTGB-HW-BK51Ex/IR 点型红外火焰探测器(IR)安装利用说明书西安博康电子有限公司一、概述JTGB-HW-BK51Ex/IR点型红外火焰探测器（以下简称探测器）是由西安博康电子研制开发生产的，依照《爆炸性气体环境用电气设备第1部份: 通用要求》，《爆炸性环境用防爆电气设备隔爆型电气设备“d”》和GB4208-93《外壳防护品级IP代码》的规定制成防爆外壳，其防爆标志为ExdⅡCT6，适用于工厂，温度组别为T1～T6组，显现或可能显现的爆炸危险场所作为火灾探测之用。

产品特点a)内置防雷方法b)电磁辐射、日光及背景热辐射免疫c)宽温度运行范围d)多种输出方式，灵活方便e)低功耗，高灵敏度f)独特的外型设计，安装保护方便快捷g)多微处置器，性能靠得住h)防护品级IP65要紧用途及适用范围适用于一样工业（如各类油库、酒库、化工库、飞机库、军火库、液化气站、大型电站等）与民用建筑中火灾萌生时无阴燃时期，突然起火的场所。

利用环境条件a.海拔不超过1500m；b.周围环境温度-20℃～+50℃；c.周围空气相对湿度不大于95%（40±2℃）；d.显现或可能显现的爆炸危险场所作为火灾探测之用;e. 无显著摇动和猛烈冲击振动的地址。

二、结构特点与工作原理外型结构图工作原理IR 火焰探测器采纳光电导型硫化铅(PbS)光敏电阻作为传感器，其响应波长范围为～ , 是一种被动式的数字红外火焰探测器。

它采纳最新的微处置器技术提供快速、准确和靠得住的火焰探测。

它既能够独立工作，也能够和其它多种操纵器连接而形成一套靠得住的火焰监测系统。

爱惜区域爱惜区域：如以下图所示的3D 锥形视野。

* 探测器可探测的火灾知足平方反比定律：探测器距离增加一倍，那么只有1/4的辐射可能抵达探测器。

例如：能在17米的地址探测到平方米（33cm х33cm ）的乙醇火的IR 火焰探测器，若是安装在34米的探测距离，那么最小火灾需要平方米。

B-2带方向识别吸顶安装的被动红外探测器安装说明1.B-2是一款吸顶安装，微处理器控制的探测器，可以根据探测到的运动方向而做出不同的响应。

该探测器采用了二元热电感应器以及精确的信号处理计数法，当入侵发生时触发报警，当离开保护区域时系统将会做出不同的响应。

此款探测器很适合人们活动频繁的家中作周界防护用途。

该探测器有一单一的固态继电器输出，当探测到有入室行为时触发报警2-3秒。

但当探测到出室行为时则不会触发，系统会启动“归位计时器”，这允许外出的人员在设定时间内返回而不会触发报警。

当出室后随即入室，此后再立即出室，计时器会重新开始倒数。

该探测器有两个红色LED灯：IN(靠室内一边)及OUT(靠室外一边)。

他们指示的事件状态如下："IN" LED "OUT" LED 事件状态闪闪上电后的60秒稳定期或测试模式亮闪探测到出室动作—“归位计时器”启动亮亮探测到入侵—触发报警继电器.图1. 产品外观图2.探测模式:双幕帘，一条垂直，另一条朝室内方向倾斜(见图2)。

建议安装高度: 2.5 m (8 ft),防护范围:安装在2.5米高时，地面覆盖范围为1 x 5 m(宽x长)。

防拆开关: 100 mA @ 30 VDC.输出继电器:固态，常闭，50 mA / 30 VDC电源输入: 9 ~ 16 VDC静态电流损耗(@ 12 VDC) :待机时: 3 mA带方向性报警(两个LED灯均亮灯): 12 mA.操作温度: -10°C ~ +50°C.体积(直径x 高): 86 x 24 mm (3.4 x 0.95 in.)重量: 64 g (2 oz)图 2.覆盖模式, 侧面图3.3.1 安装底板将探测器于室内靠门。

B. 手持底板，逆时针旋转前盖，将前盖与底板相分离（见图3）。

. 将PCB板上刻有IN的一边朝向室内的方向，垂直于门进行安装。

图 4. B-2内部结构图DE1113 12 DE11133.2 终端电阻的接线(见图 5)TAMP (防拆开关). 当前盖被打开时，防拆开关打开。

红外对射探测器的安装施工工艺一、要求1)设置在通道上的探测器，其主要功能式防备人的非法通行，为了防止宠物、小动物等引起误报，探头的位置一般应距离地面50 M以上。

遮光时间应调整到较快的位置上，对非法入侵作出快速反应。

2)设置在围墙上的探测器，其主要功能是防备人为的恶意翻越，顶上安装和侧面安装两种均可。

3)顶上安装的探测器，探头的位置应高出栅栏，围墙顶部25 M，以减少在墙上活动的小鸟、小猫等引起误报。

四光束探测器的防误报能力比双光束强，双光束又比单光束强。

4)侧面安装则是将探头安装在栅栏，围墙靠近顶部的侧面，一般是作墙壁式安装，安装于外侧的居多。

这种方式能避开小鸟、小猫的活动干扰。

5)安装方式的要求水平，无遮挡；接收，背阳光；叠加，防串扰；靠墙，防反射。

6)特别提醒●线路绝对不能明敷，必须穿管暗设，这是探测器工作安全性的最起码的要求。

●安装在围墙上的探测器，其射线距墙沿的最远水平距离不能大于30M，这一点在围墙以弧形拐弯的地方需特别注意。

●配线接好后，请用万用表的电阻档测试探头的电源端①、②端子，确定没有短路故障后方可接通电源进行调试。

二、工艺流程三、主要机械和工具冲击钻、￠8钻头、十字改锥、小一字改锥、绝缘胶布、线坠、激光水平仪及支架、激光笔、水平尺、三角尺。

四、准备工作/作业条件1) 安装在所推荐的最长探测距离内；一般实际探测使用距离≤厂方标称值的70%。

2) 确保发射器与接收器之间无障碍物，视野清晰。

如果安装在室外，则应确保树木花草等不会干扰到射束。

3) 接收器应避免强光直射（如日出或日落）。

4) 不要将探测器安装在移动平面上，或可能出现强烈振动的平面上。

5) 支杆安装时，则应使用防水外罩，也不要将探测器安装在可能会浸水的地方，还应避免接触腐蚀性液体。

五、施工做法1）墙面安装①、理想的安装高度 = 探测器底部距离地面约0.9米。

②、选择合适的安装平面。

安装平面应牢固。

每个装置都应垂直安装，不要倾斜。
