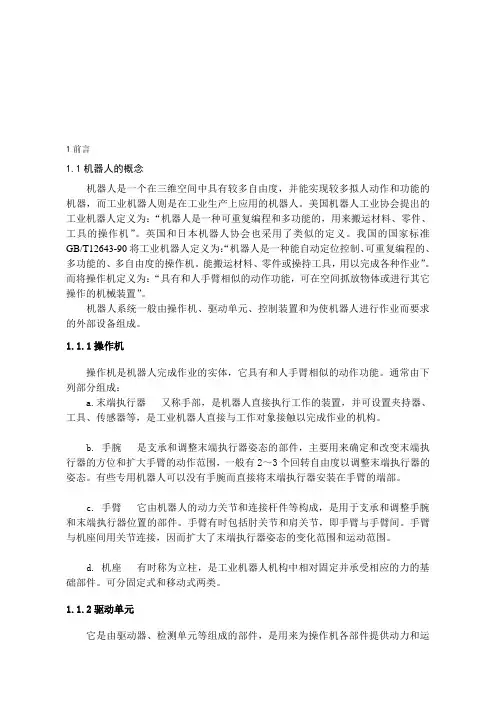

1前言1.1机器人的概念机器人是一个在三维空间中具有较多自由度，并能实现较多拟人动作和功能的机器，而工业机器人则是在工业生产上应用的机器人。
美国机器人工业协会提出的工业机器人定义为：“机器人是一种可重复编程和多功能的，用来搬运材料、零件、工具的操作机”。
英国和日本机器人协会也采用了类似的定义。
我国的国家标准GB/T12643-90将工业机器人定义为：“机器人是一种能自动定位控制、可重复编程的、多功能的、多自由度的操作机。
能搬运材料、零件或操持工具，用以完成各种作业”。
而将操作机定义为：“具有和人手臂相似的动作功能，可在空间抓放物体或进行其它操作的机械装置”。
机器人系统一般由操作机、驱动单元、控制装置和为使机器人进行作业而要求的外部设备组成。
1.1.1操作机操作机是机器人完成作业的实体，它具有和人手臂相似的动作功能。
通常由下列部分组成：a.末端执行器又称手部，是机器人直接执行工作的装置，并可设置夹持器、工具、传感器等，是工业机器人直接与工作对象接触以完成作业的机构。
b. 手腕是支承和调整末端执行器姿态的部件，主要用来确定和改变末端执行器的方位和扩大手臂的动作范围，一般有2～3个回转自由度以调整末端执行器的姿态。
有些专用机器人可以没有手腕而直接将末端执行器安装在手臂的端部。
c. 手臂它由机器人的动力关节和连接杆件等构成，是用于支承和调整手腕和末端执行器位置的部件。
手臂有时包括肘关节和肩关节，即手臂与手臂间。
手臂与机座间用关节连接，因而扩大了末端执行器姿态的变化范围和运动范围。
d. 机座有时称为立柱，是工业机器人机构中相对固定并承受相应的力的基础部件。
可分固定式和移动式两类。
1.1.2驱动单元它是由驱动器、检测单元等组成的部件，是用来为操作机各部件提供动力和运动的装置。
1.1.3控制装置它是由人对机器人的启动、停机及示教进行操作的一种装置，它指挥机器人按规定的要求动作。
1.1.4人工智能系统关节型机器人腕部结构设计它由两部分组成，一部分是感觉系统，另一部分为决策－规划智能系统。
关节型机器人腕部结构结构设计1绪论1.1 选题背景及其意义本题设计的是关节型机器人腕部结构，主要是整体方案设计和手腕的结构设计及控制系统设计，此课题来源于实际生产，对于目前手工电弧焊接效率低，操作环境差，而且对操作员技术熟练成都要求高，因此采用机器人技术，实现焊接生产操作的柔性自动化，提高产品质量与劳动生产力，实现生产过程自动化，改善劳动条件。
题目要求是：动作范围：手腕回转ο150,摆动ο90,旋转ο360。
各轴最大速度要求：s /30ο。
额定载荷kg 5，最大速度s m /3。
2、腕部最大负荷：5kg 。
机器人是近30年发展起来的一种典型的、机电一体化的、独立的自动化生产工具。
在制造工业中，应用工业机器人技术是提高生产过程自动化，改善劳动条件，提高产品质量和生产效率的有效手段之一，也是新技术革命的一个重要内容。
自古以来,人们所设想的机器人一般是一种在外形和功能上均能模拟人类智能的机器。
特别是在20世纪20年代前后,捷克和美国的一些科幻作家创作了一批关于未来机器人与人类共处中可能发生的故事之类的文学作品,更使机器人在人们的思想中成为一种无所不能的“超人”。
在现实生活中,一些民间工匠根据这些文学描绘,也制造出一些仿人或仿生的机器人。
然而在当时的科技条件下,要使机器人具有某种特殊的“智能”而成为“超人”,显然是不可能的。
美国的戴沃尔设想了一种可控制的机械手,他首先突破了对机器人的传统观点,提出机器人并不一定必须像人,但是必须能做一些人的工作。
1954年,他依据这一想法设计制作了世界上第一台机器人实验装置,发表了《适用于重复作业的通用性工业机器人》一文,并获得了美国专利。
戴沃尔将遥控操纵器的关节型连杆机构与数控机床的伺服轴联结在一起,预定的机械手动作一经编程输入后,机械等就可以离开人的辅助而独立运行。
这种机器人也可以接受示教而完成各种简单任务。
示教过程中操作者用手带动机械手依次通过工作任务的各个位置，这些位置序列记录在数字存储器中，任务的执行过程中，机器人的各个关节在伺服驱动下再现出那些位置序列。
摘要介绍了焊接机器人技术发展的历程及我国焊接机器人技术研究的现状和发展前景。
针对焊接机器人产业化中涉及到的新型结构本体设计、高性能机器人控制器技术及免维护系统设计等关键技术进行了研究，结合Motomanup-6焊接机器人，介绍了采用谐波齿轮减速器及交流伺服电机等精密传动部件进行机器人小臂和腕部结构设计，使得机器人结构变得越来越简单,传动环节减少，提高了系统的精度，减少维护，同时也简化了生产工艺，降低了生产成本。
我国焊接机器人的应用主要集中在汽车、摩托车、工程机械、铁路机车等几个主要行业。
汽车是焊接机器人的最大用户，也是最早用户。
早在70年代末，上海电焊机厂与上海电动工具研究所，合作研制的直角坐标机械手，成功地应用于上海牌轿车底盘的焊接。
我国到1997年底仅有焊接机器人500台，多为弧焊和点焊机器人，而且集中于汽车、摩托车和工程机械三个制造行业，因此我国焊接机器人的发展应首先扩大应用数量和应用领域。
同时也要尽快建立有我国自主知识产权的机器人生产产业。
关键词：弧焊焊接机器人、小臂腕部结构、交流伺服系统AbstractIntroduced a welding robot technology development and the history of China's welding robot technology on the status and development prospects. For welding robot involved in the industrialization of the new body structure design, high-performance robot controller technology and maintenance-free system design and other key technologies have been studied, with Motomanup-6 welding robot, introduced the use of harmonic gear reducer AC servo motor and transmission components such as precision robot arm and wrist structural design, makes robots become more and more simple structure, reduce the transmission links, increase the accuracy of the system, reduce maintenance, but also simplified the production process, reducing The cost of production.China's welding robot application mainly concentrated in the automobile, motorcycle, engineering machinery, railway locomotive, and several other major industries. Motor vehicles are the largest users of robots welding, but also the first users. Back in the late 1970s, Shanghai electric welding machine tool factory and the Shanghai Institute of cooperation in the development of the Cartesian coordinate manipulator, successfully applied to the Shanghai sedan chassis welding. China to the end of 1997 only 500 robot welding, spot welding and more robots for welding, and focus on vehicles, motorcycles and three construction machinery manufacturing industry, the development of China's welding robot should first expand the number of applications and application field. At the same time, as soon as possible the establishment of China's independent intellectual property rights of the robot manufacturing industry.Keywords：arc welding robot, small arm and wrist structural design, AC servo system目 录第一章 前言 (1)1.1 选题背景 (1)1.2焊接机器人毕业设计问题的提出 (4)1.2.1研究的基本内容，拟解决的主要问题 (4)1.2.2研究步骤、方法 (4)第二章 焊接机器人结构设计 (6)2.1小臂腕及结构设计 (6)2.1.1焊接机器人小臂及腕部结构设计方案 (6)2.1.2小臂及腕部整体机构的工作原理 (7)2.2电机的选择 (8)2.3直齿圆锥齿轮设计： (9)2.3.1传动比的选择 (9)2.3.2渐开线直齿圆锥齿轮几何计算 (9)2.4链的选择及链轮设计 (11)2.4.1链传动的特点 (11)2.4.2传动链的分类 (12)2.4.3链的选择 (13)2.5轴承的分类介绍 (14)2.6小臂腕部结构设计中必要的强度校核 (16)2.6.1圆锥齿轮强度校核 (16)2.6.2轴的强度校核 (17)第三章 谐波减速器 (28)3.1谐波减速器的发展 (28)3.2谐波减速器的应用 (28)3.3 谐波减速器的组成及工作原理 (29)3.3.1柔轮常见的结构形式 (29)3.3.2波发生器常见的结构型 (30)3.3.3谐波减速器的工作原理 (30)3.3.4双刚轮谐波减速器 (32)3.4谐波齿轮传动特点 (33)3.5谐波减速器产品系列及结构的特点 (34)3.6谐波减速器的选择 (35)3.7谐波减速器的安装使用与维护（本此设计所需系列） (37)第四章 经济性分析 (38)致谢 (39)参 考 文 献 (40)声明 (42)第一章 前 言机器人是一种在生产中能灵活完成特定操作，并有多种功能的机器。

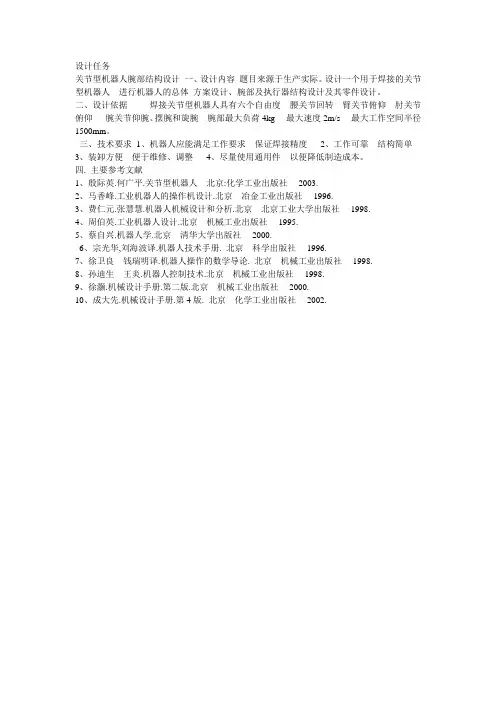

设计任务
关节型机器人腕部结构设计一、设计内容题目来源于生产实际。
设计一个用于焊接的关节型机器人 进行机器人的总体方案设计、腕部及执行器结构设计及其零件设计。
二、设计依据焊接关节型机器人具有六个自由度 腰关节回转 臂关节俯仰 肘关节俯仰 腕关节仰腕、摆腕和旋腕 腕部最大负荷4kg 最大速度2m/s 最大工作空间半径1500mm。
三、技术要求1、机器人应能满足工作要求 保证焊接精度 2、工作可靠 结构简单
3、装卸方便 便于维修、调整
4、尽量使用通用件 以便降低制造成本。
四. 主要参考文献
1、殷际英.何广平.关节型机器人 北京:化学工业出版社 2003.
2、马香峰.工业机器人的操作机设计.北京 冶金工业出版社 1996.
3、费仁元.张慧慧.机器人机械设计和分析.北京 北京工业大学出版社 1998.
4、周伯英.工业机器人设计.北京 机械工业出版社 1995.
5、蔡自兴.机器人学.北京 清华大学出版社 2000.
6、宗光华,刘海波译.机器人技术手册. 北京 科学出版社 1996.
7、徐卫良 钱瑞明译.机器人操作的数学导论. 北京 机械工业出版社 1998.
8、孙迪生 王炎.机器人控制技术.北京 机械工业出版社 1998.
9、徐灏.机械设计手册.第二版.北京 机械工业出版社 2000.
10、成大先.机械设计手册.第4版. 北京 化学工业出版社 2002.。

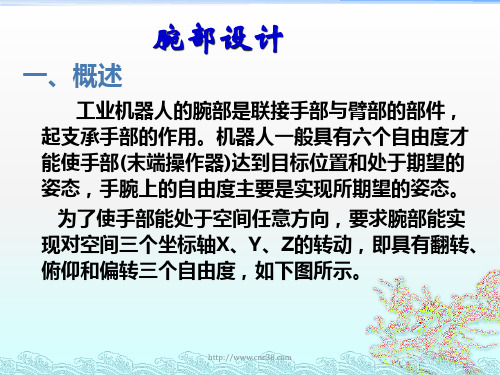

k定义:腕跚是臂跚和手部的连接件，起支承手跚相改变手部姿态的作用。
2、手U的自由度：■为了便手貉能处于空ranfn向，要求腕册能实现对空间三个坐林轴X、Y、Z的废转运动。
迪便是腕笳运动的三个自由度，分别称为制转R(Roll)、ffin P ( Pitch ) 和19 转Y(Yaw)o■并不是所有的手腕邵必须具笛三f自由度，而是根据实际便用的工作性能要求来确定。
手腕的PDWI 手腕的回转3、手H的披廿要*■结构紧凑、虫量轻；■朋作灵活、平稳，定EH青度高；■强8L啊度高；■与臂册及手部的连接81位的合理连接结构，传感器和驱动装置的合理布局及安装等。
4、手H的分类(门二自由度手H：可以由一个R关节相一fB关节联合构成BR关节实现，或由两个B关节组成BB关节实现, 但不能由两个RR关节构戒二自由度手腕，因为两个R关节的功能是車复的，实际上只起到单自由度的作用。
翻转（c）RR手腕（属于单自由厦）（2 ）三自由度手Rh有R £节和B关节的组合构成的三自由度手腕可以有多种型氏，实观甜转、備仰和備转血能。
BBR手腕BRR手腕5. 按手ji的烟动方式分：■直接駆动手Ji：■驰动澹宜接芸在手腕上。
逹种直接驱动手腕的关址是能否设岀尺寸小、車量轻而驱动扭拒夫、驰动性能好的驱动电机或液压马达。
■传动手阖：■有时为了保证貝有足昭大的驰朋力，驱动装置Q不能做得足够小，冋时也为了廠轻手腕的車量，采用远卽离的驱动方式，可以实现三个自由度的运动。
220-偏钱浪压肓接駆动BBR手腕图例远即离传动手腕图例6、典里结构（D g动浪压H 压缸）：■结枳■由缸体、用板、叶片、花邃套等壬要跚件构戒。
貝中叶片7固定在转子上，用花键将转子与驱朋轴连接，用螺栓2將隔极与H体连接。
■工作原理：■在密封的iltt,用板与活动时片之同围应两个油腔，当油亂中的无杆腔和有杆腔。
液压力作用在Siinf片的端面上，对传动轴中心严生力矩使被驱动(2) 单自由SBftg 动手H ：■ 结构箝点：■机器人手部的合是由汽紙驱动的,而手腕的回转运动则由回转液圧幻实现。
1前言1.1机器人的概念机器人是一个在三维空间中具有较多自由度，并能实现较多拟人动作和功能的机器，而工业机器人则是在工业生产上应用的机器人。
美国机器人工业协会提出的工业机器人定义为：“机器人是一种可重复编程和多功能的，用来搬运材料、零件、工具的操作机”。
英国和日本机器人协会也采用了类似的定义。
我国的国家标准GB/T12643-90将工业机器人定义为：“机器人是一种能自动定位控制、可重复编程的、多功能的、多自由度的操作机。
能搬运材料、零件或操持工具，用以完成各种作业”。
而将操作机定义为：“具有和人手臂相似的动作功能，可在空间抓放物体或进行其它操作的机械装置”。
机器人系统一般由操作机、驱动单元、控制装置和为使机器人进行作业而要求的外部设备组成。
1.1.1操作机操作机是机器人完成作业的实体，它具有和人手臂相似的动作功能。
通常由下列部分组成：a.末端执行器又称手部，是机器人直接执行工作的装置，并可设置夹持器、工具、传感器等，是工业机器人直接与工作对象接触以完成作业的机构。
b. 手腕是支承和调整末端执行器姿态的部件，主要用来确定和改变末端执行器的方位和扩大手臂的动作范围，一般有2～3个回转自由度以调整末端执行器的姿态。
有些专用机器人可以没有手腕而直接将末端执行器安装在手臂的端部。
c. 手臂它由机器人的动力关节和连接杆件等构成，是用于支承和调整手腕和末端执行器位置的部件。
手臂有时包括肘关节和肩关节，即手臂与手臂间。
手臂与机座间用关节连接，因而扩大了末端执行器姿态的变化范围和运动范围。
d. 机座有时称为立柱，是工业机器人机构中相对固定并承受相应的力的基础部件。
可分固定式和移动式两类。
1.1.2驱动单元它是由驱动器、检测单元等组成的部件，是用来为操作机各部件提供动力和运动的装置。
1.1.3控制装置它是由人对机器人的启动、停机及示教进行操作的一种装置，它指挥机器人按规定的要求动作。
1.1.4人工智能系统它由两部分组成，一部分是感觉系统，另一部分为决策－规划智能系统。
摘要为了提高生产效率，满足一些特定的工作要求，本题设计的关节型机器人的手腕用于焊接、喷漆等方面。
通过合理的设计计算,拟定了手腕的传动路径，选用直流电动机，合理布置了电机、轴和齿轮，设计了齿轮和轴的结构，实现了摆腕、转腕和提腕的三个自由度的要求。
设计中大多采用了标准件和常用件，降低了设计和制造成本.关键词：自由度,关节型机器人，手腕ABSRACTIn order to improve production efficiency and meet some of the specific requirements, design of ontology of robot wrist joints used for welding， paint, etc。
Through the reasonable design calculation, the transmission path， choose the wrist, reasonable decorate a dc motor, gear axle and gear axle, design and realization of the structure， the pendulum wrist， turn the wrist and wrist three degrees of freedom. In the design of the standard and common people， the design and manufacturing cost。
Keywords: freedom， Joint robot, The wrist目录1 绪论错误!未定义书签。
1.1 选题背景及意义错误!未定义书签。
1.2 文献综述(国内外发展和研究现状）错误!未定义书签。
1。
3 机器人的现状与发展错误!未定义书签。
2手腕结构的确定错误!未定义书签。
3.基本参数的确定4电机的选择错误!未定义书签。
摘要为了提高生产效率，满足一些特定的工作要求，本题设计的关节型机器人的手腕用于焊接、喷漆等方面。
通过合理的设计计算，拟定了手腕的传动路径，选用直流电动机，合理布置了电机、轴和齿轮，设计了齿轮和轴的结构，实现了摆腕、转腕和提腕的三个自由度的要求。
设计中大多采用了标准件和常用件，降低了设计和制造成本。
关键词：自由度，关节型机器人，手腕ABSRACTIn order to improve production efficiency and meet some of the specific requirements, design of ontology of robot wrist joints used for welding, paint, etc. Through the reasonable design calculation, the transmission path, choose the wrist, reasonable decorate a dc motor, gear axle and gear axle, design and realization of the structure, the pendulum wrist, turn the wrist and wrist three degrees of freedom. In the design of the standard and common people, the design and manufacturing cost.Keywords:freedom, Joint robot, The wrist目录1 绪论错误!未定义书签。
1.1 选题背景及意义错误!未定义书签。
1.2 文献综述（国内外发展和研究现状）错误!未定义书签。
1.3 机器人的现状及发展错误!未定义书签。
2手腕结构的确定错误!未定义书签。
3.基本参数的确定4电机的选择错误!未定义书签。
3.1提腕电机的选择错误!未定义书签。
3.2摆腕和转腕电机的选择错误!未定义书签。
5总传动比的确定及传动比的分配错误!未定义书签。
4.1各级传动比的计算错误!未定义书签。
4.2传动比的分配错误!未定义书签。
6齿轮设计错误!未定义书签。
5.1偏转部分齿轮设计5.2摆腕部分齿轮设计5.3转腕部分齿轮设计7轴的设计及校核6.1轴的结构设计6.2轴的校核计算8控制系统设计7.1控制方法的确定7.3 PLC的IO图绘制7.4 PLC梯形图设计结论参考文献致谢1绪论1.1 选题背景及其意义本题设计的是关节型机器人腕部结构，主要是整体方案设计和手腕的结构设计及控制系统设计，此课题来源于实际生产，对于目前手工电弧焊接效率低，操作环境差，而且对操作员技术熟练成都要求高，因此采用机器人技术，实现焊接生产操作的柔性自动化，提高产品质量及劳动生产力，实现生产过程自动化，改善劳动条件。
题目要求是：动作范围：手腕回转 150,摆动 90,旋转 360。
各轴最大速度要求：s /30 。
额定载荷kg 5，最大速度s m /3。
2、腕部最大负荷：5kg 。
机器人是近30年发展起来的一种典型的、机电一体化的、独立的自动化生产工具。
在制造工业中，应用工业机器人技术是提高生产过程自动化，改善劳动条件，提高产品质量和生产效率的有效手段之一，也是新技术革命的一个重要内容。
自古以来,人们所设想的机器人一般是一种在外形和功能上均能模拟人类智能的机器。
特别是在20世纪20年代前后,捷克和美国的一些科幻作家创作了一批关于未来机器人及人类共处中可能发生的故事之类的文学作品,更使机器人在人们的思想中成为一种无所不能的“超人”。
在现实生活中,一些民间工匠根据这些文学描绘,也制造出一些仿人或仿生的机器人。
然而在当时的科技条件下,要使机器人具有某种特殊的“智能”而成为“超人”,显然是不可能的。
美国的戴沃尔设想了一种可控制的机械手,他首先突破了对机器人的传统观点,提出机器人并不一定必须像人,但是必须能做一些人的工作。
1954年,他依据这一想法设计制作了世界上第一台机器人实验装置,发表了《适用于重复作业的通用性工业机器人》一文,并获得了美国专利。
戴沃尔将遥控操纵器的关节型连杆机构及数控机床的伺服轴联结在一起,预定的机械手动作一经编程输入后,机械等就可以离开人的辅助而独立运行。
这种机器人也可以接受示教而完成各种简单任务。
示教过程中操作者用手带动机械手依次通过工作任务的各个位置，这些位置序列记录在数字存储器中，任务的执行过程中，机器人的各个关节在伺服驱动下再现出那些位置序列。
1.2 文献综述（国内外研究现状及发展趋势）随着全球能源短缺、环境污染以及温室效应等问题的日益突显。
寻找可持续的能源近年来，工业机器人的应用越来越广泛，种种迹象表明工业自动化时代已经到来，工业机器人极有可能成为下一个迎来爆发式增长的新兴产业。
另一方面，中国工业机器人产业正处于前所未有的机遇期，政策红利、工业转型升级需求释放等机遇叠加，但中国工业机器人产业化发展却不尽如人意，产业化进程发展缓慢。
工业机器人是生产过程中的关键设备，可用于安装、制造、检测、物流等生产环节，并广泛应用于汽车及汽车零部件、电气电子、化工、工程机械、轨道交通、低压电器、电力、IC装备、军工、烟草、金融、医药、冶金及印刷出版等众多行业，应用领域广泛。
产业具备加速发展条件，中国工业机器人的规模、分布、技术、应用是产业加速发展的基础和条件。
总体来看，中国工业机器人产业处于起步期，整体规模较小；受产业发展阶段影响，龙头企业多分布在研发集中的东北地区；技术投入虽逐年增长，但核心技术尚未产业化；人力替代需求旺盛，市场应用前景广阔。
国际工业机器人协会统计资料显示，2008~2012年，我国工业机器人平均每年安装量约15000台，2012年新安装量24800台。
工业机器人产业经过20多年发展，基本实现了从试验、引进到自主开发的转变。
中国目前已基本掌握了机器人操作机的设计制造、控制系统硬件和软件设计技术、运动学和轨迹规划技术，生产了部分机器人关键元器件，开发出喷漆、弧焊、点焊、装配、搬运等机器人。
但我国的工业机器人技术及其工程应用的水平和国外比还有一定的差距，主要体现在：产品可靠性、精确度低于国外产品；机器人应用领域较窄，生产线系统技术及国外比仍有差距；自主创新不足，诸多技术方面停留在仿制层面，关键零部件依赖进口，特别是在高性能交流伺服电机和高精密减速器方面的差距尤为明显；在加工工艺方面，国内厂商的热处理技术较弱，直接影响工业机器人的控制精度。
当前，我国的机器人生产品种规格多、批量小、零部件通用化程度低、供货周期长、成本高，而且质量、可靠性都不稳定。
因此迫切需要解决产业化前期的关键技术，对产品进行全面规划，搞好系列化、通用化、模块化设计，积极推进产业化进程。
目前，工业机器人产业发展处于内外部机遇叠加的重要发展期，工业转型升级推动装备产业发展、人口增长趋势有利于释放市场容量、商业模式创新活跃。
同时，工业机器人产业经过初期的技术积累和产品市场规模的不断扩大，正逐步接近产业化快速发展的临界点。
工业机器人是我国制造业转型升级必不可少的高端装备，是我国“十二五”规划中重点发展的七大战略性新兴产业之一，也是其他新兴产业发展的重要基础。
随着我国产业转型升级的逐步推进，对以工业机器人为代表的智能装备的需求，将呈爆发式增长。
工业机器人产业作为战略性新兴产业，其产业化的快速发展及商业模式的创新密不可分。
工业机器人产业已经具备了基础技术条件，足以支撑产业化的快速发展。
商业模式的建立有利于加快形成工业机器人产业体系，改变原有的产业形态。
在信息技术、互联网技术基础上积累的商业模式创新经验，为工业机器人产业的发展提供了可资借鉴的良好经验。
机器人的应用，是从特种作业领域，逐渐向工业装备领域进行大规模市场拓展的，目前在众多领域已呈爆发式增长。
同时，中国工业机器人面临巨大挑战。
产业发展缺乏战略层面规划，难以适应现阶段产业化加速发展的要求；技术创新能力薄弱，关键零部件仍难以走出实验室实现产业化，缺乏核心竞争力；在国外企业垄断全球市场的格局下，传统模仿跟随的发展路径及加速做大总量的现实需求不匹配。
产业发展政策及产业发展阶段不协调。
众多国家级重大项目涉及机器人领域，各地方政府也在大力投资机器人产业。
但目前工业机器人还没有建立起产业体系，管理缺失，导致产业规划、政策研究、标准体系建设等行业重点工作存在缺位。
2手腕结构的确定手腕是联接手臂和末端执行器的部件，处于机器人操作机的最末端，其功能是在手臂和腰部实现了末端执行器在作业空间的三个坐标位置的基础上，再由手腕来实现末端执行器在作业空间的三个姿态坐标，即实现三个自由度。
如下图所示，三个电机成三角形分布。
图2－1 传动原理图3.基本参数的确定空间结构和手腕结构的确定，那么手腕回转、手腕摆动、和手腕旋转三个姿态的自由度也得到了实现。
表3-2 机器人的主要规格参数4手腕详细设计说明本课题的机器人将采用直流伺服电动机。
因为它具有体积小、转矩大、输出力矩和电流成比例、伺服性能好、反应快速、功率重量比大，稳定性好等优点。
4.1手腕电机的选择4.1.1提腕电机的选择手腕的最大负荷重量kg m 51=，初估腕部的重量kg m 102=，最大运动速度V=3m/s功率W mgV FV p 45031015=⨯⨯===取安全系数为1.2，W p p 5404502.12.1'=⨯==考虑到传动损失和摩擦，最终的电机功率W p 600＝额。
执行机构的最大转速为n=r/min经查表按推荐的传动比合理范围i=408到,电动机转速范围是n=1988到11440r/min选择Z型并励直流电动机，技术参数如下表4-1 Z型并励直流电动机技术参数4.1.2摆腕和转腕电机的选择根据设计要求取相同型号的电机，选择Z型并励直流电动机，型号为Z200/20-400。
4.2传动比的确定4.2.1总传动比的确定转腕传动比的确定由上面算的n=286。
47r/min最后求得总传动比n＝≈8 取整i总=8i总＝'n同理：提腕腕传动比的确定n＝≈16i总＝'n摆腕腕的传动比：i 总＝'n n ＝≈144.3传动比的分配 a 转腕传动比的分配4,2i 3412==i 低速级高速级传动比为b 提腕传动比的分配4,4i 3412==i 低速级高速级传动比为C 摆腕传动比的分配7,2i 3412==i 低速级高速级传动比为5.齿轮的设计5.1提腕部分齿轮设计 A. 第一极圆柱齿轮传动齿轮采用45号钢，锻造毛坯，正火处理后齿面硬度170~190HBS ，齿轮精度等级为7极。
