华东《有杆抽油系统》2020年春季学期在线作业(二)

第2章 抽油杆
2.1 抽油杆结构及制造工艺 2.2 特种抽油杆 2.3 抽油杆失效分析 2.4 抽油杆柱附属器具
2.2 特种抽油杆
普通抽油杆的缺点：(发展特种抽油杆的原因) 适应不了深井采油、大泵强采需要 适应不了斜井开采的需要 适应不了高粘油井开采需要 适应不了高腐蚀性油井开采需要 适应不了严重结蜡油井的开采需要
第2章 抽油杆
China University of Petroleum
第2章 抽油杆
抽油杆是抽油设备的重要部件，它将抽油机的运动和 能量传递给井下抽油泵。抽油杆的疲劳强度和使用寿命决 定和影响了整套抽油设备的最大下泵深度和排量。
在抽油过程中，抽油杆柱承受的是不对称循环载荷的 作用，其工作介质为原油、地层水和天然气。抽油杆主要 失效形式为疲劳断裂或腐蚀疲劳断裂。抽油杆的断脱事故 会严重影响原油的生产，增加修井作业费用，提高了原油 的成本。为了提高抽油杆工作的可靠性和使用寿命，国内 外在抽油杆的材料、制造、使用、管理及维护等方面开展 了大量的研究工作，取得了可喜的成果。
70年代初期，美国和加拿大使用的EL I型和EL II型超 高强度抽油杆，已超过60.96万米，失效一直很少。
2.2 特种抽油杆
二、玻璃钢抽油杆
与金属材料相比，玻璃钢制品具有重量轻、抗腐蚀、 疲劳性能好等独特优点，近十几年的开发研究，已成功 地用玻璃钢材料试制成抽油杆，现场使用证明，玻璃钢 杆有很大发展潜力。
的弹性模量为4.96×104MPa，因此玻璃钢抽油杆具有更 好的弹性。
玻璃钢杆比普通杆具有更低的固有频率。普通抽油 杆的工作频率与固有频率之比N/N0<0.5，而玻璃钢杆在 0.50.8之间，玻璃钢杆可以在更接近于系统的固有频率 附近工作，其柱塞冲程将被放大12倍左右，只要合理设 计杆柱能实现超冲程，即Sp/S>1。

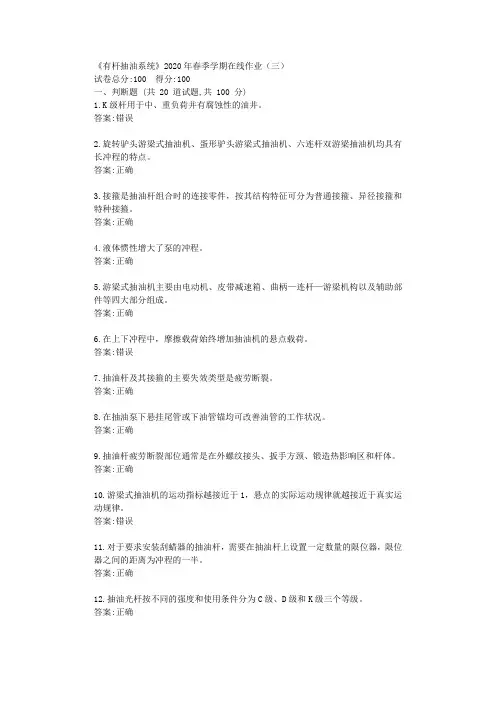

《有杆抽油系统》2020年春季学期在线作业（三）
试卷总分:100 得分:100
一、判断题 (共 20 道试题,共 100 分)
1.K级杆用于中、重负荷并有腐蚀性的油井。

答案:错误
2.旋转驴头游梁式抽油机、蛋形驴头游梁式抽油机、六连杆双游梁抽油机均具有长冲程的特点。

答案:正确
3.接箍是抽油杆组合时的连接零件，按其结构特征可分为普通接箍、异径接箍和特种接箍。

答案:正确
4.液体惯性增大了泵的冲程。

答案:正确
5.游梁式抽油机主要由电动机、皮带减速箱、曲柄—连杆—游梁机构以及辅助部件等四大部分组成。

答案:正确
6.在上下冲程中，摩擦载荷始终增加抽油机的悬点载荷。

答案:错误
7.抽油杆及其接箍的主要失效类型是疲劳断裂。

答案:正确
8.在抽油泵下悬挂尾管或下油管锚均可改善油管的工作状况。

答案:正确
9.抽油杆疲劳断裂部位通常是在外螺纹接头、扳手方颈、锻造热影响区和杆体。

答案:正确
10.游梁式抽油机的运动指标越接近于1，悬点的实际运动规律就越接近于真实运动规律。

答案:错误
11.对于要求安装刮蜡器的抽油杆，需要在抽油杆上设置一定数量的限位器，限位器之间的距离为冲程的一半。

答案:正确
12.抽油光杆按不同的强度和使用条件分为C级、D级和K级三个等级。

答案:正确。

为了不让裂缝闭合，在压裂时要加入一定量的支撑剂（石英砂、 核桃壳等），以支撑已形成的裂缝。
压裂主要用于低渗透油气层的改造。
5.2.5 稠油开采
有一些油田的石油是属于高粘度重质原油, 在常温常压条件下, 是不能 流动的。为此, 针对稠油粘度高的特点, 创出了热力开采方法和化学开采方 法。
蒸汽吞吐工艺技术是向稠油层注入高温、高压蒸汽, 使稠油的粘度降低, 这样石油就可以从油层中流入井筒而开采出来。
5.4.3 采油噪声
采油生产噪声主要来自机械噪声和作业噪声。 机械噪声源重点是大型机械设备，如大型注水机泵组、通井机、压裂车、
泵车、混砂车; 作业噪声源重点是井下大型压裂酸化作业中十几种设备同时开动而产生
的噪声。
作业：
1.采油的方法有哪几种？ 2.为什么要分层注水？分层注水的工具是什么？ 3.什么油井酸化和油井压裂？ 4.什么是一次采油，二次采油和三次采油？它们的
原因：油层岩石颗粒胶结疏松。如何防止油井出砂和怎样将井底的积砂 清除干净, 是保证油井正常生产的重要技术措施。 油井防砂工艺技术分为 机械方法防砂和化学方法防砂。
5.2.4 分层改造
1. 油井酸化
酸化是用高压泵将酸液注入地层，酸液与碳酸盐或 油层中的矿物和胶结物起化学反应，从而扩大裂缝和油 层的孔隙，或解除油层堵塞，提高油层渗透能力，起到 增产的作用。
蒸汽驱也是这个道理, 是利用热蒸汽来驱动稠油, 这样来提高稠油油田 的开采效果。
常规方法开采,采出率10％左右。蒸汽吞吐方法开采, 采出率25％左右, 再用蒸汽驱方法开采，采出率50～60％。
5.3 提高原油采收率技术
• 所谓采收率就是指油田累计采出的油量占地质储量的百 分比。
累计采油量 油田采收率(％)= —————×100％

中石油《有杆抽油系统》2019年春学期在线作业（二）
BD BD BCD BCD BD
一、多选题共15题，75分
1、抽油井工作时，上冲程中作用在悬点上的摩擦载荷是受（）的影响，其方向向下，增加悬点载荷。

A抽油杆柱与油管的摩擦力
B柱塞与衬套之间的摩擦力
C液柱与抽油杆柱之间的摩擦力
D液柱与油管之间的摩擦力
【答案选择】：ABD
2、按固定装置在泵上的位置和在抽油时是泵筒上下移动还是柱塞上下移动，可将杆式抽油泵分为（）三类。

A定筒式顶部固定杆式泵
B定筒式底部固定杆式泵
C动筒式顶部固定杆式泵
D动筒式底部固定杆式泵
【答案选择】：ABD
3、抽油杆杆头由（）和凸缘、圆弧过渡区部分组成。

A外螺纹接头
B卸荷槽
C推承面台肩
D扳手方颈
【答案选择】：ABCD
4、连续抽油杆的优势主要表现在（）。

A大幅降低抽油杆的失效频率
B减轻抽油杆与油管的摩擦
C降低抽油杆的工作应力
D提高作业速度，减轻作业强度
【答案选择】：ABCD
5、影响抽油杆疲劳破坏的因素主要有材料特性以及（）。
