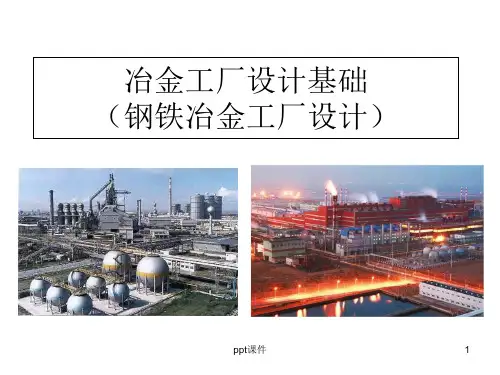

炼钢工艺设计 ppt课件

谢谢！
炼钢一工序工Байду номын сангаас流程
51、没有哪个社会可以制订一部永远 适用的 宪法， 甚至一 条永远 适用的 法律。 ——杰 斐逊 52、法律源于人的自卫本能。——英 格索尔
53、人们通常会发现，法律就是这样 一种的 网，触 犯法律 的人， 小的可 以穿网 而过， 大的可 以破网 而出， 只有中 等的才 会坠入 网中。 ——申 斯通 54、法律就是法律它是一座雄伟的大 夏，庇 护着我 们大家 ；它的 每一块 砖石都 垒在另 一块砖 石上。 ——高 尔斯华 绥 55、今天的法律未必明天仍是法律。 ——罗·伯顿
61、奢侈是舒适的，否则就不是奢侈 。——CocoCha nel 62、少而好学，如日出之阳；壮而好学 ，如日 中之光 ；志而 好学， 如炳烛 之光。 ——刘 向 63、三军可夺帅也，匹夫不可夺志也。 ——孔 丘 64、人生就是学校。在那里，与其说好 的教师 是幸福 ，不如 说好的 教师是 不幸。 ——海 贝尔 65、接受挑战，就可以享受胜利的喜悦 。——杰纳勒 尔·乔治·S·巴顿

钢铁的冶炼工艺
钢铁是现代工业的基础。在本课件中，我们将介绍常见的钢铁冶炼工艺及其 原理。
产业概述
产业链条
原料（铁矿石）-炼铁-炼钢-加工制品
中国钢铁产能占比
近50%
全球钢铁产量
42.3亿吨（2020年）
高炉冶炼工艺
1
反应过程
2
焦炭燃烧产生热能、还原剂和一氧化碳，
将矿石还原成铁，同时产生大量 CO2。
如无缝钢管、卫星零部件等。
恒温恒湿加热工艺
通过精确的温度控制，对材料 进行加热处理。
适用于焊接、退火、淬火、热 处理等工艺。
结语
未来发展方向 人才培养 环境保护
智能化、环保化、产业升级
加强钢铁冶炼和加工的专业培训，增强技术创新 能力
煤气脱硫、煤气脱硝、COD和氨氮的处理等工艺， 减少废气、废水的排放。
3
Hale Waihona Puke 炉料处理铁矿石、焦炭和石灰石的预处理
出铁和排渣
将熔融的铁和炉渣分离后取出。
转炉冶炼工艺
氧气顶吹工艺
炉渣处理
氧气注入炉内刺激产生化学反应， 降低冶炼温度、加快冶炼速度。
通过调节配比、添加炉渣成分等 多种手段，使炉渣达到理想的脱 硫、脱磷、脱硅等目标。
炉口操作
控制出钢口和炉渣口的开启和关 闭，协调出钢和排渣的操作，使 钢的质量达到标准。
电炉冶炼工艺
1 炉料处理
废钢材和生铁的预处理
2 电流控制
借助电极放电的能量，使炉料迅速熔化脱氧。
3 炉渣处理
通过配比炉渣成分，去除炉渣中的杂质，提高钢质。
其他冶炼工艺
湿法冶金工艺
采用水（液体）溶解或浸出的 方法，将金属提纯。
适用于难以通过热法冶炼的金 属，如铜、锌、镍、钨等。

炼钢转炉--氧枪设备
❖ 氧枪系统主要设备 ❖ 氧枪横移装置。 ❖ 氧枪升降装置 ❖ 氧枪滑道装置 ❖ 氧枪本体 ❖ 氧枪（氧、氮、水）
阀门站
炼钢转炉-（-次）除尘设备
❖ 蒸发冷却塔系统装置 ❖ 静电除尘器系统装置 ❖ 切换站系统装置 ❖ 轴流风机系统装置 ❖ 煤气冷却器系统装置 输灰系统 ❖ 输灰系统装置 ❖ 放散点火装置 ❖ CO气体检测报警
❖电弧炉炼钢法 ❖平炉炼钢法
Байду номын сангаас
炼钢流程图
钢产线流程图
炼钢工艺与设备
根据炼钢工艺流程， 可以把炼钢作业分为4部分：
1、冶炼前的铁水预处理工序 2、铁水冶炼 3、钢水精炼 4、钢水浇铸
炼钢 预处理
在铁水进入炼钢炉冶 炼前，除去其中的某 些有害成分或提取其 中某些有益成分的工 艺过程。 可分为普通铁水预处 理和特殊铁水预处理。前者有铁水预脱硫，铁水 预脱硅，铁水预脱磷；后者有铁水提钒，铁水提 铌，铁水脱铬等。
炼钢 预处理
重要的工艺节点： 兑铁（如果不是专用的预处理罐则没有） 前扒渣 预处理（脱硫、脱磷等） 后扒渣 出铁
炼钢 预处理
炼钢 混铁炉
高炉和转炉之间的 炼钢辅助设备。 主要用于调节和均 衡高炉和转炉之间 铁水供求的设备， 保证不间断地供给 转炉需要的铁水， 铁水在混铁炉中储 存和混匀铁水成份 及均匀温度，对转 炉炼钢非常有利。
炼钢工艺与设备
炼钢工程概述
❖ 本项目为山东焦化北海新区节能新工艺示范工程配套建设 项目，
❖ 拟建炼钢车间生产规模为年产合格钢水500万吨。项目分 两期完成，
❖ 一期配置1座600t混铁炉（预留）、2套复合喷吹脱硫装 置、2座120t顶底复吹转炉、2套150tLF、2套R9m8 机8流方坯连铸机，年产合格钢水250万吨。

炼钢工序
胡育新 2010年11月
前言
目前唐山建龙炼钢厂生产粗钢约200万吨/年，主要冶炼钢材种类有：冷 轧用钢08AL、深冲钢SPHD、汽车大梁钢JL510L 、石油管线钢X42、J55、 普通碳素结构钢Q195、Q195L、Q215、Q235、Q345B、20#钢等。
拥有60吨转炉两座，铁水预处理一座，LF炉一台，五机五流方坯连铸机 一台，规格为173*130mm、185*130 mm，两机两流板坯连铸机一 台，主要生产规格为：宽度450mm～710mm，厚度为150mm、 180mm、200mm，目前主要生产规格为：180mm*（500mm～ 710mm）。
第一部分 铁水预处理
第二节 喷粉脱硫工艺过程
喷粉脱硫过程示意图：
第一部分 铁水预处理
第三节 脱硫原理
硫能溶于液态铁中形成无限溶液。但工业生产中，硫在铁和 钢中的含量约为0.001—0.1%。一般认为硫以元素状态溶解 于液态铁中。钢铁冶炼脱硫，就是要形成稳定的硫化物，并 能与钢或铁水顺利分离，脱硫基本反应方程式如下：
Fe、Nb- Fe 等。
（4）其它材料： 增碳剂、氧气、氮气、氩气、溅
渣改质剂等
第二部分 顶底复吹转炉
第三节 炼钢的基本任务
炼钢就是在给定的原料条件下，根据钢种成分要求，冶炼出成分合格、 有适当温度的钢水。 （1）脱碳，通常铁水含C量较高，要通过氧化反应将碳降到所炼钢 种的规定范围。 （2）提温，为保证出钢后钢水能顺利地浇注，应通过金属氧化放出 的热量（化学热）将钢液加热到所需要的温度 （3）去除P、S等有害物质，P会使钢质产生冷脆现象，S会使钢质产 生热脆现象 （4）去除气体及杂质，钢中（H、O、N）以及非金属夹杂物（氧化 物、硫化物、氮化物等）都直接影响钢的表面质量和内在质 量，在钢成材后又影响其力学性能和金相组织 （5）脱氧与合金化，在炼钢过程中因为脱碳反应的需要，要向钢液 供氧，就不可避免的使钢含有较多的氧，氧无论是以气体形态 还是以氧化物形态存在于钢中都会降低钢的质量
