dsp实验1

DSP程序的调试和分析⽅法

⼀、实验⽬的1．了解TMS320C5400系列汇编语⾔程序的基本格式，以及编译、连接的基本过程；

2．熟悉Code Composer Studio的使⽤；

3．了解C5400中标志位对计算的影响，以及计算对标志位的影响；

4. 熟悉CCS 集成开发环境，掌握⼯程的建⽴、编译、链接等⽅法；

5. 掌握DSP 程序调试的基本⽅法；

6. 利⽤DSP 实现DFT 算法对离散信号进⾏频谱分析。

⼆、实验设备1．集成开发环境CCS；

2．实验代码；

3.PC⼀台；

4.实验开发板以及所需电源线和导线。

三、实验原理1、DSP CPU基础实验

与运算相关的标志位：SXM ：当SXM置1时，数据读写按照符号扩展的⽅式，因此A＝0xff ffff ff80 ；当SXM置0时，数据读写为⽆符号扩展的⽅式，因此A ＝0x00 0000 ff80。OVM：当OVM置1时，数据运算的结果将按照32位饱和，因此A＝0xff 80000000 ；当OVM

置0时，数据运算不饱和，因此B＝0x00 fffe 0000；C16：双16位计算⽐较；FRCT：乘法移位⽐较；TC：⽐特测试⽐较；C：进位、借位和⼤⼩⽐较；OVA, OVB：溢出标志⽐较；SMUL：(软件仿真器⽆法模拟该标志位，需⽤DSK开发板观察该位的影响) 乘法饱和。2、DSP程序的调试和分析⽅法

输⼊信号的构造⽅法：离散时间信号可以⽤若⼲个幅值不同的正弦信号叠加⽽

成，单个正弦信号的离散时间表⽰⽅式为：，其中f 表⽰信号频率， s f 表⽰采样频率。

离散傅⾥叶变换公式：

离散傅⾥叶变换的⽬的是把信号由时域变换到频域，在频域分析信号信号特征，是数字信号处理领域常⽤的⽅法。

四、实验内容1、DSP CPU基础

（1）．基本操作

运⾏CCS，选择C54xx Simulator

建⽴⼀个新的项⽬，并加⼊⽂件cpu_basic.s54和cpu_basic.cmd

载⼊cpu_basic.gel

在Project→Option中加⼊适当的编译和连接的选项Build整个项⽬，产⽣可执⾏代码（.out）File→Load Program，装载可执⾏代码，并运⾏。

（2）．基本调试

设置断点

单步执⾏

（3）．练习

观察并理解程序和数据空间安排

测试SXM、OVM、C16、FRCT对计算结果的影响

测试计算和逻辑运算对TC、C、OVA、OVB的影响

（4）． DSK仿真练习a) 测试SMUL标志对计算的影响

b) 测试MP/MC、OVLY、DROM对计算结果的影响

MP/MC=0，切换DROM的数值，观测0xfc00地址存放的A、U律数据是否存在

MP/MC=0，OVLY=1, 观测0x1000地址存放程序是否存在（改变该处为只读）

2、DSP程序的调试和分析⽅法

（1）、输⼊信号的模拟；

（2）、输出信号的图形显⽰和分析；

（3）、对DSP 程序进⾏剖析。

五、实验步骤1、DSP CPU基础实验

将实验开发板接到PC上，运⾏CCS，新建项⽬，并在保存⽬录下编写ccs_basic.s54和ccs_basic.cmd，并将其加⼊到当前⼯程中进⾏操作。根据要求，在Project→Option中加⼊适当的编译和连接的选项，点击Bulid图标，编译整个项⽬，产⽣可执⾏代码（.out），编译⽆误后，File→Load Program，装载可执⾏代码，并运⾏。View下拉菜单中，Graph---Time/Frequency，打开图形分析窗⼝在时域或频域显⽰信号，⾸先弹出的是”GraphProperty”对话框，将其中Start Address 改为0xfe00。正弦表的长度为0x0100即256。Acquisition Buffer Size和Display Datasize设为256，点击确定后⽣成图形。改变MP/MC、OVLY、DROM等的值观察图形的变化并分析结果。

2、DSP程序的调试和分析⽅法

（1）. 选择Project→New 命令，设置保存路径、⼯程名(如DFT)，建⽴⼀个⼯

程。

（2）. 选择File→New→Source File 命令，建⽴源代码⽂件，编写DFT 函数源代码。

（3）. 保存源⽂件到当前⼯程所在的⽂件夹，然后在⼯程窗⼝选择当前⼯程，调⽤右键菜单，选择Add Files to Project 命令，打开⼀个⽂件选择对话框，选择刚保存的源⽂件加⼊⼯程中。

（4）. 把CCS 安装⽬录下的C5400\cgtools\librts_ext.lib ⽂件加⼊⼯程，选择Project→Build Options 命令，打开Build Options对话框，在Compiler 选项卡的Advanced 页选择使⽤远调⽤，即设置编译选项使⽤远调⽤(-mf)。（5）. 编写链接配置⽂件，可参照课本3.4.4 节所⽰CMD ⽂件，保存到当前⼯程所在的⽂件夹，并加⼊⼯程中。

（6）. 根据需要调⽤Build Options 对话框，对⼯程的编译、链接选项进⾏相应的设置，特别注意在Compiler 选项卡的Advanced 中选择远调⽤(-mf)。

（7）. 对当前⼯程进⾏编译、链接，⽣成可执⾏程序。

（8）. 选择File→Load Program 命令，选择⽣成的.out ⽂件下载到开发平台中并运⾏。（9）. 定义探测点，利⽤File I/O ⼯具将准备好的数据⽂件输⼊到输⼊信号存储数组。

（10）.在CCS 中利⽤图形分析⼯具显⽰输⼊信号、输出信号，并分析输出信号是否符合DFT算法输出。可以修改输⼊信号的图形分析类别为“FFT Magnitude”，根据输⼊信号的频谱图与输出信号⽐较，可以判断DFT 算法编写是否正确。(11). 选择File→Data→Load/Save 命令，对输⼊信号数据输⼊模拟信号，并将输出信号写⼊主机上的⼀个数据⽂件，然后刷新CCS 中的图形显⽰窗⼝。注意，可以在第3 章的实验中对输⼊信号数组使⽤File→Data→Save 命令，存储的数据⽂件作为本实验的输⼊数据。

(12). 编写GEL ⽂件，利⽤GEL ⽂件修改DSP 程序中的全局变量以及模拟输⼊信号，然后刷新CCS 中图形分析窗⼝。

(13). 对DFT 函数进⾏剖析，分析剖析结果。

需要从Profile 菜单中选择Start New Session,会出现测试窗⼝。该窗⼝有4 个表单：Files 表单说明项⽬中每个⽂件的测试范围信息；Functions 表单⼀般⽤于统计C 函数的测试信息；Ranges ⽤于统计“测试区域”信息；Setup 表单⽤于建⽴“测试段”。设置测试

区域最⽅便的⽅法时在源⽂件中选中感兴趣的代码段，然后将其拖⼊Ranges 表单即可。运⾏程序，程序运⾏时间的数据在窗⼝中显现。Count 表⽰该段程序在运⾏停⽌之前所运⾏过的次数，其他的各项均表⽰运⾏时间信息，以指令周期为单位。

注意：单句⽆法作Profile统计，只能⽤Clock来看执⾏所耗费的时钟周期。.保存⼯作区。

六、实验结果及分析1、DSP CPU基础实验

MP/MC=0时，实验图像为：

说明⽚内ROM可访问，⽚内ROM映射到数据空间。

若MC为0，DROM为0，page设为data，则⽆数据显⽰。说明⽚内ROM不映射到数据空间。MP/MC=1时，实验图形为：

2、DSP程序的调试和分析⽅法输⼊信号：输出信号：输⼊信号频域分析：

附录（主要程序代码）：1、DSP CPU基础实验

源⽂件代码：;Target:

; Be familar with the use of CCS (Code Composer Studio);******************************************************************** **********

;An example to show how to write an assembly language source file

; y=a1*x1+a2*x2

;******************************************************************** **********

;----------- Const definition

STACK_ADDR .set 0x0500 ;bottom of stack

;allocate data in .bss section

.bss a,2 ;allocate 5 word for variates

.bss x,2

.bss y,1

;allocate data in .data section

.data

table: ;data follows ...

.word 10,3

.word 8,6

.mmregs ;enable memory mapped registers .global main ;define global symbols

;------------------------------------------------------------------------------

.text

main:

stm #STACK_ADDR, SP ;set stack

stm #0x00a8, PMST ;relocate Interrupt Vector Table

stm #0x0000, SWWSR ;no software wait for all memory

;================================================

stm #a, AR2 ;AR1 point to a

stm #table, AR3

rpt #1 ;move 2 ai values

mvdd *AR3+, *AR2+ ;from data memory into data memory

stm #x, AR2 ;AR1 point to a

rpt #1 ;move 2 xi values

mvdd *AR3+, *AR2+ ;from data memory into data memory

call SUM ;call function to do sum

;dead loop part to lock PC in a know area when program ends

dead_loop:

nop

nop

合集下载

DSP实验一 CCS入门实验指导-HelloWorld(ZX)

DSP实验一 CCS入门实验指导-HelloWorld(ZX)

实验一 开发一个简单的应用程序

本实验使用hello world实例介绍在CCS中创建、调试和测试应用程序的基本

步骤；介绍CCS的主要特点，为在CCS中深入开发DSP软件奠定基础。在使用本实

例之前，你应该已经根据安装说明书完成了CCS安装。

1.1 创建工程文件

在本章中，将建立一个新的应用程序，它采用标准库函数来显示一条hello

world 消息。

1. 如果CCS 安装在c:\ti 中，则可在c:\ti\myprojects 建立文件夹

hello1 。（ 若将CCS 安装在其它位置， 则在相应位置创建文件夹hello1。）

2. 将c:\ti\tutorial\sim54xx\hello1 中的所有文件拷贝到上述新文件

夹。

3. 从Windows Start 菜单中选择Programs→ Texas Instruments→Code

Composer Studio ‘C5000→CCS。(或者在桌面上双击CCS图标。)

注：CCS 设置

在正确打开CCS开发平台前,首先应通过Setup对CCS进行软件设置，通过设置正

确的驱动完成CCS集成开发环境与目标板或Simulator之间的通信接口。有关

Emulator设置的具体过程可参考实验箱配套使用说明。本次实验使用的是

Simulator，所以只需执行Edit->Add to System（或直接在Import窗口中进行添

加），将C54xSimulator添加到系统中即可使用。 4. 选择菜单项Project→New。

5. 在Save New Project As 窗口中选择你所建立的工作文件夹并点击Open。

键入myhello 作为文件名并点击Save，CCS 就创建了myhello.pjt的工程文件，

它存储你的工程设置，并且提供对工程所使用的各种文件的引用。

1.2 向工程添加文件

1. 选择Project→Add Files to Project，选择hello.c 并点击Open。

DSP实验4(学生)

DSP实验4(学生)

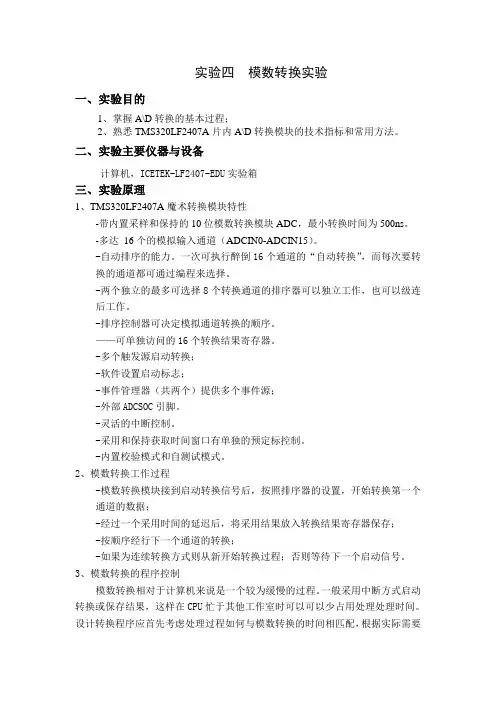

实验四 模数转换实验
