物理高三复习总测试：第10章 电磁感应

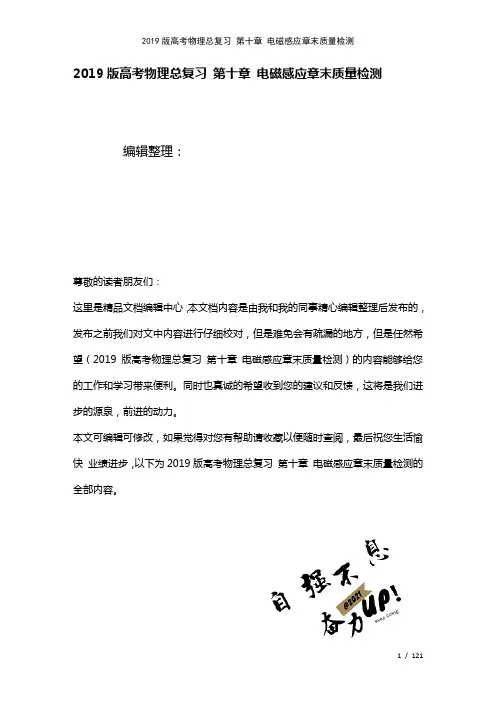

2019版高考物理总复习第十章电磁感应章末质量检测编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（2019版高考物理总复习第十章电磁感应章末质量检测）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为2019版高考物理总复习第十章电磁感应章末质量检测的全部内容。

第十章电磁感应章末质量检测(十）（时间:50分钟满分：100分）一、选择题（本题共8小题，每小题8分，共64分。

1～5题为单项选择题，6～8题为多项选择题）1.如图1所示,一个金属圆环水平放置在竖直向上的匀强磁场中，若要使圆环中产生如图中箭头所示方向的感应电流，下列方法可行的是（)图1A。

仅使匀强磁场的磁感应强度均匀增大B。

仅使圆环绕水平轴ab如图转动30°C.仅使圆环绕水平轴cd如图转动30°D.保持圆环水平并仅使其绕过圆心的竖直轴转动解析原磁场的方向竖直向上，圆环中顺时针（从上向下看)方向的感应电流的磁场方向竖直向下,与原磁场的方向相反,所以穿过圆环的磁通量应增大。

仅使匀强磁场的磁感应强度均匀增大，穿过圆环的磁通量增大,根据楞次定律可知，圆环产生顺时针（从上向下看）方向的感应电流，选项A正确；仅使圆环绕水平轴ab或cd按题图所示方向转动30°，转动过程中穿过圆环的磁通量减小，根据楞次定律可知，圆环中产生逆时针(从上向下看）方向的感应电流，选项B、C错误；保持圆环水平并仅使其绕过圆心的竖直轴转动，穿过圆环的磁通量保持不变，不能产生感应电流，选项D错误。

答案A2。

美国《大众科学》月刊网站报道，美国明尼苏达大学的研究人员发现：一种具有独特属性的新型合金能够将热能直接转化为电能.具体而言,只要略微提高温度,这种合金就会变成强磁性合金，从而使环绕它的线圈中产生电流，其简化模型如图2所示。

第十章电磁感应第1讲电磁感应现象楞次定律选择题(本题共15小题，1～10题为单选，11～15题为多选)1．(2021·北京高三一模)用图中三套实验装置探究感应电流产生的条件，下列选项中能产生感应电流的操作是(B)A．甲图中，使导体棒AB顺着磁感线方向运动，且保持穿过ABCD中的磁感线条数不变B．乙图中，使条形磁铁匀速穿过线圈C．丙图中，开关S闭合后，A、B螺线管相对静止一起竖直向上运动D．丙图中，开关S保持闭合，使小螺线管A在大螺线管B中保持不动[解析]甲图中，使导体棒AB顺着磁感线方向运动，AB不切割磁感线，故不能产生感应电流，另外也可以从保持穿过ABCD中的磁感线条数不变的角度看，磁通量没变化，故也不产生感应电流，A错误；乙图中，使条形磁铁匀速穿过线圈，在磁铁从上向下穿过时，穿过线圈的磁通量会变化，故产生感应电流，B正确；丙图中，开关S闭合后，A、B螺线管相对静止一起竖直向上运动，两线圈没有相对运动，B中的磁通量没变化，故不产生感应电流，C错误；丙图中，开关S保持闭合，使小螺线管A在大螺线管B中保持不动时也不会使B中的磁通量变化，故也不能产生感应电流，D错误。

2．(2021·浙江高三一模)如图是漏电保护器的部分电路图，由金属环，线圈，控制器组成，其工作原理是控制器探测到线圈中有电流时会把入户线断开，即称电路跳闸，下列有关漏电保护器的说法正确的是(C)A．当接负载的电线中电流均匀变化时，绕在铁芯上的线圈中有稳定的电流B．当接负载的电线短路或电流超过额定值时，漏电保护器会发出信号使电路跳闸C．只有当接负载的电线漏电时，绕在铁芯上的线圈中才会有电流通过D．当接负载的电线中电流不稳定时，漏电保护器会发出信号使电路跳闸[解析]漏电保护器的工作原理是控制器探测到线圈中有电流时会把入户线断开，线圈的磁通量是由流入负载的导线中的电流和流出负载的导线中的电流在线圈中产生的磁通量的叠加，由于一般情况下，流入负载导线中的电流和流出负载导线中的电流等大反向，故线圈中的磁通量为零，无电流产生。

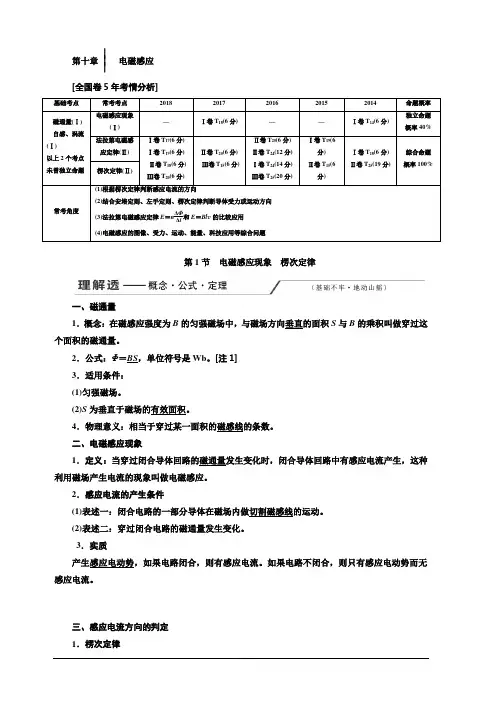

第十章 ⎪⎪⎪电磁感应 [全国卷5年考情分析]磁通量(Ⅰ) 自感、涡流(Ⅰ) 以上2个考点未曾独立命题第1节 电磁感应现象 楞次定律一、磁通量1．概念：在磁感应强度为B 的匀强磁场中，与磁场方向垂直的面积S 与B 的乘积叫做穿过这个面积的磁通量。

2．公式：Φ＝BS ，单位符号是Wb 。

[注1] 3．适用条件： (1)匀强磁场。

(2)S 为垂直于磁场的有效面积。

4．物理意义：相当于穿过某一面积的磁感线的条数。

二、电磁感应现象1．定义：当穿过闭合导体回路的磁通量发生变化时，闭合导体回路中有感应电流产生，这种利用磁场产生电流的现象叫做电磁感应。

2．感应电流的产生条件(1)表述一：闭合电路的一部分导体在磁场内做切割磁感线的运动。

(2)表述二：穿过闭合电路的磁通量发生变化。

3．实质产生感应电动势，如果电路闭合，则有感应电流。

如果电路不闭合，则只有感应电动势而无感应电流。

三、感应电流方向的判定 1．楞次定律(1)内容：感应电流的磁场总要阻碍[注2]引起感应电流的磁通量的变化。

(2)适用范围：一切电磁感应现象。

2．右手定则[注3](1)内容：如图，伸开右手，使拇指与其余四个手指垂直，并且都与手掌在同一平面内；让磁感线从掌心进入，并使拇指指向导线运动的方向，这时四指所指的方向就是感应电流的方向。

(2)适用情况：导线切割磁感线产生感应电流。

【注解释疑】[注1]磁通量是标量，但有正负，若磁通量为正，表示磁感线从规定的正面穿入；磁通量为负则反之。

[注2]“阻碍”不一定是相反，“阻碍”的是磁通量的变化；“阻碍”也不是阻止，而是延缓了磁通量的变化过程。

[注3]右手定则是楞次定律的特例，楞次定律适用于所有电磁感应现象，而右手定则适用于一段导体在磁场中切割磁感线运动的情况。

[深化理解]1．感应电流的产生条件表述一、表述二本质相同。

2．右手定则常用于感应电流产生条件表述一对应的问题，楞次定律对表述一、表述二对应的问题都适用。

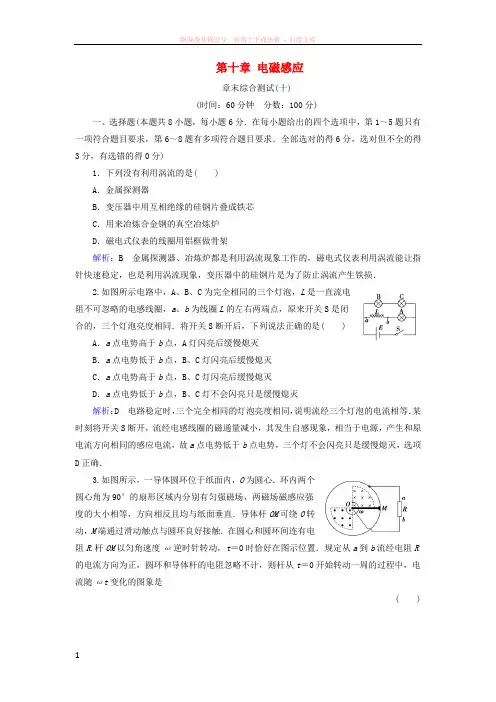

第十章电磁感应章末综合测试(十)(时间：60分钟分数：100分)一、选择题(本题共8小题，每小题6分．在每小题给出的四个选项中，第1～5题只有一项符合题目要求，第6～8题有多项符合题目要求．全部选对的得6分，选对但不全的得3分，有选错的得0分)1．下列没有利用涡流的是( )A．金属探测器B．变压器中用互相绝缘的硅钢片叠成铁芯C．用来冶炼合金钢的真空冶炼炉D．磁电式仪表的线圈用铝框做骨架解析：B 金属探测器、冶炼炉都是利用涡流现象工作的，磁电式仪表利用涡流能让指针快速稳定，也是利用涡流现象，变压器中的硅钢片是为了防止涡流产生铁损．2.如图所示电路中，A、B、C为完全相同的三个灯泡，L是一直流电阻不可忽略的电感线圈，a、b为线圈L的左右两端点，原来开关S是闭合的，三个灯泡亮度相同．将开关S断开后，下列说法正确的是( )A．a点电势高于b点，A灯闪亮后缓慢熄灭B．a点电势低于b点，B、C灯闪亮后缓慢熄灭C．a点电势高于b点，B、C灯闪亮后缓慢熄灭D．a点电势低于b点，B、C灯不会闪亮只是缓慢熄灭解析：D 电路稳定时，三个完全相同的灯泡亮度相同，说明流经三个灯泡的电流相等．某时刻将开关S断开，流经电感线圈的磁通量减小，其发生自感现象，相当于电源，产生和原电流方向相同的感应电流，故a点电势低于b点电势，三个灯不会闪亮只是缓慢熄灭，选项D正确．3.如图所示，一导体圆环位于纸面内，O为圆心．环内两个圆心角为90°的扇形区域内分别有匀强磁场，两磁场磁感应强度的大小相等，方向相反且均与纸面垂直．导体杆OM可绕O转动，M端通过滑动触点与圆环良好接触．在圆心和圆环间连有电阻R.杆OM以匀角速度ω逆时针转动，t＝0时恰好在图示位置．规定从a到b流经电阻R 的电流方向为正，圆环和导体杆的电阻忽略不计，则杆从t＝0开始转动一周的过程中，电流随ωt变化的图象是( )解析：C 杆OM 以匀角速度ω逆时针转动，t ＝0时恰好进入磁场，故前T 4内有电流流过，B 错误．根据右手定则可以判定，感应电流的方向从M 指出圆心O ，流过电阻的方向是从b 流向a ，与规定的正方向相反，为负值，A 错误．在T 4～T2时间内杆OM 处于磁场之外，没有感应电流产生，C 正确，D 错误．4．如图甲所示，光滑的平行水平金属导轨MN 、PQ 相距L ，在MP 之间接一个阻值为R 的电阻，在两导轨间cdfe 矩形区域内有垂直导轨平面竖直向上、宽为d 的匀强磁场，磁感应强度为B .一质量为m 、电阻为r 、长度也刚好为L 的导体棒ab 垂直搁在导轨上，与磁场左边界相距d 0.现用一个水平向右的力F 拉棒ab ，使它由静止开始运动，棒ab 离开磁场区域前已做匀速直线运动，棒ab 与导轨始终保持良好接触，导轨电阻不计，F 随ab 与初始位置的距离戈变化的情况如图乙所示，F 0已知，下列判断正确的是( )甲 乙A ．棒ab 在ac 之间的运动是匀加速直线运动B ．棒ab 在ce 之间不可能一直做匀速运动C ．棒ab 在ce 之间一定先做加速度减小的运动，再做匀速运动D ．棒ab 经过磁场的过程中，通过电阻R 的电荷量为BLd R解析：A 棒ab 在ac 之间运动时，水平方向只受到恒定拉力F 0作用，做匀加速直线运动，A 正确；若棒ab 进入磁场后安培力与水平拉力恰好平衡，则棒ab 在磁场中可能一直做匀速运动，B 错误；棒ab 进入磁场后立即受到安培力的作用，若水平拉力大于安培力，则棒ab 加速运动，但加速度随着速度的增大而减小，直到匀速运动，C 错误；棒ab 经过磁场的过程中，通过电阻R 的电荷量为BLd R ＋r，D 错误． 5.(2018·河南安阳检测)如图所示，平行金属导轨宽度为d ，一部分轨道水平，左端接电阻R ，倾斜部分与水平面成θ角，且置于垂直斜面向上的匀强磁场中，磁感应强度为B ，现将一质量为m 、长度也为d 的导体棒从导轨顶端由静止释放，直至滑到水平部分(导体棒下滑到水平部分之前已经匀速，滑动过程中与导轨保持良好接触，重力加速度为g )．不计一切摩擦力，导体棒接入回路电阻为r ，则整个下滑过程中( )A ．导体棒匀速运动时速度大小为mg R ＋r sin θB 2d 2B ．匀速运动时导体棒两端电压为mg R ＋r sin θBdC ．导体棒下滑距离为s 时，通过R 的总电荷量为Bsd R D ．重力和安培力对导体棒所做的功大于导体棒获得的动能解析：A 导体棒下滑过程中受到沿斜面向下重力的分力和沿斜面向上的安培力，当匀速运动时，有mg sin θ＝BId ，根据欧姆定律可得I ＝ER ＋r ，根据法拉第电磁感应定律可得E ＝Bdv ，联立解得v ＝mg R ＋r B 2d 2sin θ，E ＝mg R ＋r Bdsin θ，故导体棒两端的电压为U ＝Er ＋R R ＝mgR Bd sin θ，A 正确，B 错误．根据法拉第电磁感应定律E ＝ΔΦΔt ＝B ΔS Δt ＝Bds Δt ，故q ＝I Δt ＝E R ＋r Δt ＝Bsd R ＋r，根据动能定理可得重力和安培力对导体棒所做的功等于导体棒获得的动能，C 、D 错误．6．(2017·广东六校联考)在如图甲所示的电路中，螺线管匝数n ＝1 500匝，横截面积S ＝20 cm 2.螺线管导线电阻r ＝1.0 Ω，R 1＝4.0 Ω，R 2＝5.0 Ω，C ＝30 μF.在一段时间内，穿过螺线管的磁场的磁感应强度B 按如图乙所示的规律变化．则下列说法中正确的是( )A ．螺线管中产生的感应电动势为1.2 VB ．闭合S ，电路中的电流稳定后电容器上极板带正电C ．电路中的电流稳定后，电阻R 1的电功率为5×10－2 WD ．S 断开后，流经R 2的电荷量为1.8×10－5 C解析：AD 由法拉第电磁感应定律可得，螺线管内产生的电动势为E ＝n ΔB ΔtS ＝1.2 V ，A 正确．根据楞次定律，当穿过螺线管的磁通量增加时，螺线管下部可以看成电源的正极，则电容器下极板带正电，B 错误．电流稳定后，电流I ＝E R 1＋R 2＋r＝0.12 A ，电阻R 1上消耗的功率P ＝I 2R 1＝5.76×10－2W ，C 错误．开关断开后流经电阻R 2的电荷量Q ＝CU ＝CIR 2＝1.8×10－5 C ，D 正确．7.如图所示，abcd 为一矩形金属线框，其中ab ＝cd ＝L ，ab 边接有定值电阻R, cd 边的质量为m ，其他部分的电阻和质量均不计，整个装置用两根绝缘轻弹簧悬挂起来．线框下方处在磁感应强度大小为B 的匀强磁场中，磁场方向垂直于纸面向里．初始时刻，使两弹簧处于自然长度，且给线框一竖直向下的初速度v 0，当cd 边第一次运动至最下端的过程中，R 产生的电热为Q ，此过程cd 边始终未离开磁场，已知重力加速度大小为g ，下列说法中正确的是( ) A ．初始时刻cd 边所受安培力的大小为B 2L 2v 0R－mg B ．线框中产生的最大感应电流可能为BLv 0RC ．cd 边第一次到达最下端的时刻，两根弹簧具有的弹性势能总量大于12mv 20－Q D ．在cd 边反复运动过程中，R 中产生的电热最多为12mv 20 解析：BC 初始时刻cd 边速度为v 0，产生的感应电动势最大为E ＝BLv 0，最大感应电流I ＝E R ＝BLv 0R ，初始时刻cd 边所受安培力的大小F ＝BIL ＝B 2L 2v 0R，A 错误，B 正确．由能量守恒定律得12mv 20＋mgh ＝Q ＋E p ，cd 边第一次到达最下端的时刻，两根弹簧具有的弹性势能总量E p ＝12mv 20＋mgh －Q ，大于12mv 20－Q ，C 正确．在cd 边反复运动地过程中，最后平衡位置弹簧弹力等于线框重力，一定具有弹性势能，R 中产生的电热一定小于12mv 20，D 错误． 8.如图所示，宽为L 的水平光滑金属轨道上放置一根质量为m 的导体棒MN ，轨道左端通过一个单刀双掷开关与一个电容器和一个阻值为R 的电阻连接，匀强磁场的方向与轨道平面垂直，磁感应强度大小为B ，电容器的电容为C ，金属轨道和导体棒的电阻不计．现将开关拨向“1”，导体棒MN 在水平向右的恒力F 作用下由静止开始运动，经时间t 0后，将开关S 拨向“2”，再经时间t ，导体棒MN 恰好开始匀速向右运动．下列说法正确的是( )A ．开关拨向“1”时，金属棒做加速度逐渐减小的加速运动B ．t 0时刻电容器所带的电荷量为CBLFt 0m ＋CB 2L 2C ．开关拨向“2”后，导体棒匀速运动的速率为FR B 2L 2D ．开关拨向“2”后t 时间内，导体棒通过的位移为FR B 2L 2(t ＋mt 0m ＋CB 2L 2－mR B 2L 2) 解析：BCD 开关拨向“1”时，设在极短时间Δt 内流过金属棒的电荷量为ΔQ ，则电路中的瞬时电流I ＝ΔQ Δt，电容器的电压U ＝BLv ，电荷量Q ＝CU ，则ΔQ ＝C ΔU ＝CBL Δv ，可得I ＝CBL Δv Δt＝CBLa .对金属棒，由牛顿第二定律得F －BIL ＝ma ，联立得金属棒的瞬时加速度a ＝F m ＋CB 2L 2.由于加速度表达式中的各个物理量都不随时间、位移变化，由此可知金属棒的加速度不变，做匀加速直线运动，A 错误．t 0时刻金属板MN 速度v 0＝at 0，电容器所带的电压U ＝BLv 0＝BLat 0，电荷量Q ＝CU ，解得Q ＝CBLFt 0m ＋CB 2L 2，B 正确．由F 安＝BIL ，I ＝ER，E ＝BLv ，联立解得F 安＝B 2L 2v R.开关拨向“2”，t 时间后，导体棒匀速运动时，有F ＝F 安，解得v ＝FR B 2L 2，C 正确．开关拨向“2”后t 时间内，根据牛顿第二定律得F －F 安＝F －B 2L 2v R＝ma ＝m Δv Δt ，得F Δt －B 2L 2v R Δt ＝m Δv .两边求和得∑(F Δt －B 2L 2v RΔt )＝∑m Δv .而∑v Δt ＝x ，∑Δv ＝v －v 0，联立解得位移x ＝FR B 2L 2(t ＋mt 0m ＋CB 2L 2－mRB 2L2)，D 正确． 二、非选择题(本大题共4小题，第9、10题各12分，第11、12题各14分，共52分)9．如图所示，两根足够长平行金属导轨MN 、PQ 固定在倾角θ＝37°的绝缘斜面上，顶部接有一阻值R ＝3 Ω的定值电阻，下端开口，轨道间距L ＝1 m ．整个装置处于磁感应强度B ＝2 T 的匀强磁场中，磁场方向垂直斜面向上．质量m ＝1 kg 的金属棒ab 置于导轨上，ab 在导轨之间的电阻r ＝1 Ω，电路中其余电阻不计．金属棒ab 由静止释放后沿导轨运动时始终垂直于导轨，且与导轨接触良好．不计空气阻力影响．已知金属棒ab 与导轨间动摩擦因数μ＝0.5，sin 37°＝0.6，cos 37°＝0.8，取g ＝10 m/s 2.(1)求金属棒ab 沿导轨向下运动的最大速度v m ；(2)求金属棒ab 沿导轨向下运动过程中，电阻R 上的最大电功率P R ；(3)若从金属棒ab 开始运动至达到最大速度过程中，电阻R 上产生的焦耳热总共为1.5 J ，求流过电阻R 的总电荷量q .解析：(1)金属棒由静止释放后，沿斜面做变加速运动，加速度不断减小，当加速度为零时有最大速度v m .由牛顿第二定律得mg sin θ－μmg cos θ－F 安＝0(1分)F 安＝BIL ，I ＝BLv m R ＋r，解得v m ＝2.0 m/s(3分) (2)金属棒以最大速度v m 匀速运动时，电阻R 上的电功率最大，此时P R ＝I 2R ，解得P R ＝3 W(2分)(3)设金属棒从开始运动至达到最大速度过程中，沿导轨下滑距离为x ，由能量守恒定律得 mgx sin θ＝μmgx cos θ＋Q R ＋Q r ＋12mv 2m (1分)根据焦耳定律Q R Q r ＝Rr，解得x ＝2.0 m(1分) 根据q ＝I Δt ，I ＝ER ＋r (2分)E ＝ΔΦΔt ＝BLx Δt，解得q ＝1.0 C(2分) 答案：(1)2 m/s (2)3 W (3)1.0 C10．(2018·山东泰安期末)如图所示，ab 和cd 为质量m ＝0.1 kg 、长度L ＝0.5 m 、电阻R ＝0.3 Ω的两相同金属棒，ab 放在半径分别为r 1＝0.5 m 和r 2＝1 m 的水平同心圆环导轨上，导轨处在磁感应强度B ＝0.2 T 、方向竖直向上的匀强磁场中；cd 跨放在间距也为L ＝0.5 m 、倾角θ＝30°的光滑平行导轨上，导轨处于磁感应强度也为B ＝0.2 T 、方向垂直导轨平面向上的匀强磁场中．四条导轨由导线连接并与两导体棒组成闭合电路，除导体棒电阻外其余电阻均不计．ab 在外力作用下沿圆环导轨匀速转动，使cd 在倾斜导轨上保持静止．ab 与两圆环导轨间的动摩擦因数均为0.5，重力加速度g ＝10 m/s 2.求：(1)从上向下看ab 应沿顺时针还是逆时针方向转动？(2)ab 转动的角速度大小；(3)作用在ab 上的外力的功率．解析：(1)根据cd 静止可知，cd 受到的安培力方向沿斜面向上，由左手定则可知cd 中的电流由d 流向c ，ab 中的电流由b 流向a ，由右手定则可知ab 棒沿顺时针方向转动．① (1分)(2)在Δt 时间内，导体棒ab 扫过的面积ΔS ＝12ωΔt (r 22－r 21)＝12ωΔt (4L 2－L 2)② (1分)根据法拉第电磁感应定律，导体棒上感应电动势的大小为E ＝B ΔS Δt③ (1分) 由欧姆定律可知，通过导体棒中的感应电流的大小I ＝E 2R④ (1分) 对cd 由平衡条件知mg sin θ＝BIL ⑤ (1分)代入数据解得ω＝40 rad/s ⑥ (1分)(3)同心圆环导轨上，在竖直方向，由于棒质量分布均匀，故内、外圈导轨对导体棒的支持力大小相等，设其值为F N ，则mg －2F N ＝0⑦ (1分)两导轨对运行的导体棒ab 的滑动摩擦力均为F f ＝μF N ⑧ (1分)导体棒ab 的两端点的速率分别为v 1＝ωr 1，v 2＝ωr 2⑨ (1分)克服摩擦力做功的功率P 1＝F f v 1＋F f v 2⑩ (1分)电路消耗的电功率P 2＝2I 2R ⑪ (1分)代入数据解得，外力的功率P ＝P 1＋P 2＝30 W ⑫ (1分)答案：(1)沿顺时针方向转动 (2)40 rad/s (3)30 W11．为了夜间行驶安全，自行车后轮上常安装一个小型发电机．某同学设计了一种带有闪烁灯的自行车后轮．如图甲所示，自行车牙盘半径r 2＝12 cm ，飞轮半径r 3＝6 cm.电路示意图如图乙所示，该同学在车轮(车轮内缘为导体)与轮轴之间均匀地连接4根金属条，每根金属条中间都串接一个阻值为R ＝0.3 Ω的小灯泡，小灯泡的大小可忽略，阻值保持不变，车轮半径r 1＝0.4 m ，轮轴半径可以忽略．车架上固定一个强磁铁，可形成圆心角为θ＝60°的扇形匀强磁场区域，磁感应强度大小B ＝2.0 T ，方向垂直纸面向外．π取3.14.(1)若自行车前进时，后轮顺时针转动的角速度恒为ω，且在金属条ab 进入磁场中时，ab 中电流大小为4 A ，求角速度ω的值．(不计其他电阻和车轮厚度)(2)若该同学骑车时每分钟后轮转120圈，自行车和人受到的外界阻力大小恒为100 N ，则该同学骑车30分钟，需要对自行车做多少功？(小数点后保留两位有效数字)解析：(1)当金属条ab 进入磁场中，切割磁感线产生的感应电动势相当于电源，其电动势大小E ＝BL v ＝BL ·ωL 2＝12BωL 2(2分) 其中L ＝r 1＝0.4 m(1分)电路总电阻R 总＝R 3＋R ＝4R 3＝0.4 Ω(1分) 通过金属条ab 的电流I ＝E R 总＝4 A(1分) 解得角速度ω＝10 rad/s(1分)(2)后轮转速n ＝2 r/s ，后轮角速度ω0＝4π rad/s(1分)车速v ＝r 1ω0＝1.6π m/s(1分)电动势E 0＝12Bω0r 21＝0.64π V(1分) 总的电功率P 总＝E 20R 总＝128125π2 W(1分) 4根金属条轮换切割磁感线，车轮转一圈的时间有三分之二时间内产生焦耳热，则30分钟内总的焦耳热Q ＝P 总×23t ＝1.21×104 J(1分) 30分钟内克服阻力做功W f ＝F f s ＝F f vt ＝9.04×105J(1分)30分钟内一共需要做功W 总＝W f ＋Q ＝9.16×105 J(1分)答案：(1)10 rad/s (2)9.16×105 J12．如图所示，质量为M 的导体棒ab ，垂直放在间距为l 的平行光滑金属导轨上．导轨平面与水平面的夹角为θ，并处于磁感应强度大小为B 、方向垂直于导轨平面向上的匀强磁场中．左侧是水平放置、间距为d 的平行金属板．R 和R x 分别表示定值电阻和滑动变阻器的阻值，不计其他电阻．(1)调节R x ＝R ，释放导体棒，当棒沿导轨匀速下滑时，求通过棒的电流I 及棒的速率v .(2)改变R x ，待棒沿导轨再次匀速下滑后，将质量为m 、带电荷量为＋q 的微粒水平射入金属板间，若它能匀速通过，求此时的R x .解析：本题考查物体的平衡、牛顿运动定律和法拉第电磁感应定律的综合应用．(1)导体棒匀速下滑时Mg sin θ＝BIl ① (2分)得I ＝Mg sin θBl② (1分) 设导体棒产生的感应电动势为E 0 E 0＝Blv ③ (2分)由闭合电路欧姆定律，得 I ＝E 0R ＋R x④ (1分) 联立②③④，得v ＝2MgR sin θB 2l2⑤ (1分) (2)改变R x ，由②式可知电流不变．设带电微粒在金属板间匀速通过时，板间电压为U ，电场强度大小为EU ＝IR x ⑥ (2分)E ＝U d⑦ (2分) mg ＝qE ⑧ (2分)联立②⑥⑦⑧得R x ＝mBLd qM sin θ(1分) 答案：(1)E 0R ＋R x 2MgR sin θB 2l 2 (2)mBLd qM sin θ。

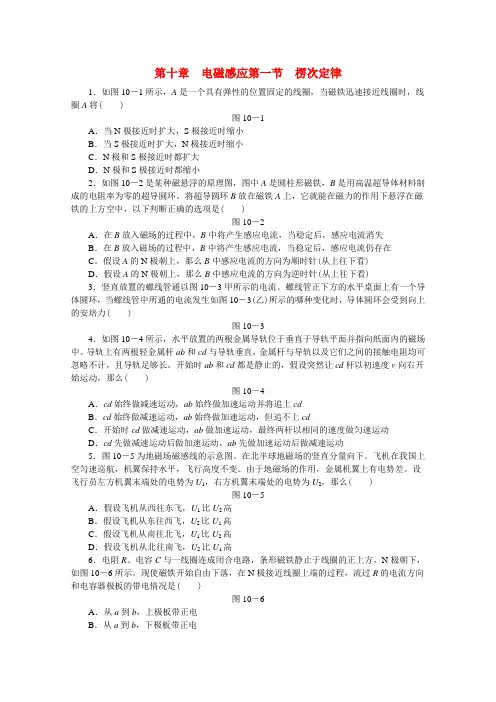

第十章电磁感应第一节楞次定律1．如图10－1所示，A是一个具有弹性的位置固定的线圈，当磁铁迅速接近线圈时，线圈A将( )图10－1A．当N极接近时扩大，S极接近时缩小B．当S极接近时扩大，N极接近时缩小C．N极和S极接近时都扩大D．N极和S极接近时都缩小2．如图10－2是某种磁悬浮的原理图，图中A是圆柱形磁铁，B是用高温超导体材料制成的电阻率为零的超导圆环。

将超导圆环B放在磁铁A上，它就能在磁力的作用下悬浮在磁铁的上方空中，以下判断正确的选项是( )图10－2A．在B放入磁场的过程中，B中将产生感应电流，当稳定后，感应电流消失B．在B放入磁场的过程中，B中将产生感应电流，当稳定后，感应电流仍存在C．假设A的N极朝上，那么B中感应电流的方向为顺时针(从上往下看)D．假设A的N极朝上，那么B中感应电流的方向为逆时针(从上往下看)3．竖直放置的螺线管通以图10－3甲所示的电流。

螺线管正下方的水平桌面上有一个导体圆环，当螺线管中所通的电流发生如图10－3(乙)所示的哪种变化时，导体圆环会受到向上的安培力( )图10－34．如图10－4所示，水平放置的两根金属导轨位于垂直于导轨平面并指向纸面内的磁场中。

导轨上有两根轻金属杆ab和cd与导轨垂直，金属杆与导轨以及它们之间的接触电阻均可忽略不计，且导轨足够长。

开始时ab和cd都是静止的，假设突然让cd杆以初速度v向右开始运动，那么( )图10－4A．cd始终做减速运动，ab始终做加速运动并将追上cdB．cd始终做减速运动，ab始终做加速运动，但追不上cdC．开始时cd做减速运动，ab做加速运动，最终两杆以相同的速度做匀速运动D．cd先做减速运动后做加速运动，ab先做加速运动后做减速运动5．图10－5为地磁场磁感线的示意图。

在北半球地磁场的竖直分量向下。

飞机在我国上空匀速巡航，机翼保持水平，飞行高度不变。

由于地磁场的作用，金属机翼上有电势差。

设飞行员左方机翼末端处的电势为U1，右方机翼末端处的电势为U2，那么( )图10－5A．假设飞机从西往东飞，U1比U2高B．假设飞机从东往西飞，U2比U1高C．假设飞机从南往北飞，U1比U2高D．假设飞机从北往南飞，U2比U1高6．电阻R、电容C与一线圈连成闭合电路，条形磁铁静止于线圈的正上方，N极朝下，如图10－6所示。

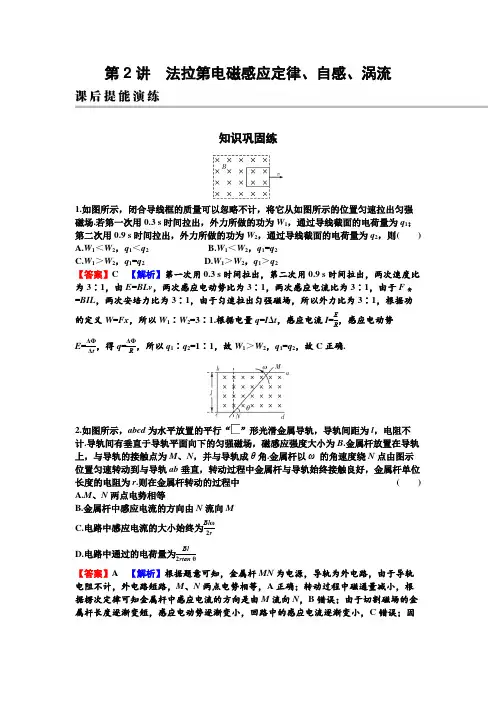

第2讲 法拉第电磁感应定律、自感、涡流知识巩固练1.如图所示，闭合导线框的质量可以忽略不计，将它从如图所示的位置匀速拉出匀强磁场.若第一次用0.3 s 时间拉出，外力所做的功为W 1，通过导线截面的电荷量为q 1；第二次用0.9 s 时间拉出，外力所做的功为W 2，通过导线截面的电荷量为q 2，则 ( )A.W 1＜W 2，q 1＜q 2B.W 1＜W 2，q 1=q 2C.W 1＞W 2，q 1=q 2D.W 1＞W 2，q 1＞q 2【答案】C 【解析】第一次用0.3 s 时间拉出，第二次用0.9 s 时间拉出，两次速度比为3∶1，由E =BLv ，两次感应电动势比为3∶1，两次感应电流比为3∶1，由于F 安=BIL ，两次安培力比为3∶1，由于匀速拉出匀强磁场，所以外力比为3∶1，根据功的定义W =Fx ，所以W 1∶W 2=3∶1.根据电量q =I Δt ，感应电流I =E R ，感应电动势E =ΔΦΔt ，得q =ΔΦR ，所以q 1∶q 2=1∶1，故W 1＞W 2，q 1=q 2，故C 正确.2.如图所示，abcd 为水平放置的平行“”形光滑金属导轨，导轨间距为l ，电阻不计.导轨间有垂直于导轨平面向下的匀强磁场，磁感应强度大小为B .金属杆放置在导轨上，与导轨的接触点为M 、N ，并与导轨成θ角.金属杆以ω 的角速度绕N 点由图示位置匀速转动到与导轨ab 垂直，转动过程中金属杆与导轨始终接触良好，金属杆单位长度的电阻为r .则在金属杆转动的过程中 ( )A.M 、N 两点电势相等B.金属杆中感应电流的方向由N 流向MC.电路中感应电流的大小始终为Bl ω2rD.电路中通过的电荷量为Bl 2rtan θ 【答案】A 【解析】根据题意可知，金属杆MN 为电源，导轨为外电路，由于导轨电阻不计，外电路短路，M 、N 两点电势相等，A 正确；转动过程中磁通量减小，根据楞次定律可知金属杆中感应电流的方向是由M 流向N ，B 错误；由于切割磁场的金属杆长度逐渐变短，感应电动势逐渐变小，回路中的感应电流逐渐变小，C 错误；因为导体棒MN在回路中的有效切割长度逐渐减小，所以接入电路的电阻逐渐减小，不计算通过电路的电荷量，D错误.能根据q=ΔΦR3.(多选)如图所示的电路中，电感L的自感系数很大，电阻可忽略，D为理想二极管，则下列说法正确的有()A.当S闭合时，L1立即变亮，L2逐渐变亮B.当S闭合时，L1一直不亮，L2逐渐变亮C.当S断开时，L1立即熄灭，L2也立即熄灭D.当S断开时，L1突然变亮，然后逐渐变暗至熄灭【答案】BD4.(2023年江门一模)汽车使用的电磁制动原理示意图如图所示，当导体在固定通电线圈产生的磁场中运动时，会产生涡流，使导体受到阻碍运动的制动力.下列说法正确的是()A.制动过程中，导体不会发热B.制动力的大小与导体运动的速度无关C.改变线圈中的电流方向，导体就可获得动力D.制动过程中导体获得的制动力逐渐减小【答案】D【解析】由于导体中产生了涡流，根据Q=I2Rt知，制动过程中，导体会发热，A错误；导体运动速度越大，穿过导体中回路的磁通量的变化率越大，产生的涡流越大，则所受安培力，即制动力越大，即制动力的大小与导体运动的速度有关，B错误；根据楞次定律可知，原磁场对涡流的安培力总是要阻碍导体的相对运动，即改变线圈中的电流方向，导体受到的安培力仍然为阻力，C错误；制动过程中，导体的速度逐渐减小，穿过导体中回路的磁通量的变化率变小，产生的涡流变小，则所受安培力，即制动力变小，D正确5.(2023年北京东城一模)如图所示电路中，灯泡A、B的规格相同，电感线圈L的自感系数足够大且电阻可忽略.下列说法正确的是()A.开关S由断开变为闭合时，A，B同时变亮，之后亮度都保持不变B.开关S由断开变为闭合时，B先亮，A逐渐变亮，最后A，B一样亮C.开关S由闭合变为断开时，A，B闪亮一下后熄灭D.开关S由闭合变为断开时，A闪亮一下后熄灭，B立即熄灭【答案】D【解析】开关S由断开变为闭合时，根据电感线圈的自感现象可知，A、B同时变亮，随着线圈上的电流逐渐增大，最终稳定时，线圈为可视为导线.则A灯逐渐变暗直至熄灭，电路中总电阻减小，则B灯逐渐变亮，A、B错误；开关S由闭合变为断开时，B立即熄灭，电感线圈电流不能突变为0，则会充当电源，回路中A灯变亮，之后线圈中电流减小，直至A灯熄灭，C错误，D正确.6.(多选)涡流检测是工业上无损检测的方法之一.如图所示，线圈中通以一定频率的正弦式交变电流，靠近待测工件时，工件内会产生涡流，同时线圈中的电流受涡流影响也会发生变化.下列说法正确的是()A.涡流的磁场总是要阻碍穿过工件磁通量的变化B.涡流的频率等于通入线圈的交变电流的频率C.通电线圈和待测工件间存在恒定的作用力D.待测工件可以是塑料或橡胶制品【答案】AB综合提升练7.(多选)一跑步机的原理图如图所示，该跑步机水平底面固定有间距L=0.8 m的平行金属电极，电极间充满磁感应强度大小B=0.5 T、方向竖直向下的匀强磁场，且接有理想电压表和阻值为8 Ω的定值电阻R，匀速运动的绝缘橡胶带上镀有电阻均为2 Ω的平行细金属条，金属条间距等于电极长度为d且与电极接触良好.某人匀速跑步时，电压表的示数为0.8 V.下列说法正确的是()A.通过电阻R的电流为0.08 AB.细金属条的速度大小为2.5 m/sC.人克服细金属条所受安培力做功的功率为0.2 WD.每2 s内通过电阻R的电荷量为0.2 C【答案】BD【解析】由题知单根细金属条电阻为R1=2 Ω，匀速跑步时，始终只有一根细金属条在切割磁感线，其产生的电动势为E=BLv，电压表测量R两端电压，由题知其示数为0.8 V，即U=E·R=0.8 V，解得E=1 V，v=2.5 m/s，通过电阻R的电流R+R1=0.1 A，A错误，B正确；人克服细金属条所受安培力做功的功率为为I=ER+R1P=F A v=BILv=0.1 W，C错误；每2 s内通过电阻R的电荷量为q=It=0.1×2 C=0.2 C，D 正确.8.目前，许多停车场门口都设置车辆识别系统，在自动栏杆前、后的地面各自铺设相同的传感器线圈A 、B ，两线圈各自接入相同的电路，电路a 、b 端与电压有效值恒定的交变电源连接，如图所示.工作过程回路中流过交变电流，当以金属材质为主体的汽车接近或远离线圈时，线圈的自感系数会发生变化，导致线圈对交变电流的阻碍作用发生变化，使得定值电阻R 的c 、d 两端电压就会有所变化，这一变化的电压输入控制系统，控制系统就能做出抬杆或落杆的动作.下列说法正确的是 ( )A.汽车接近线圈A 时，该线圈的自感系数减少B.汽车离开线圈B 时，回路电流将减小C.汽车接近线圈B 时，c 、d 两端电压升高D.汽车离开线圈A 时，c 、d 两端电压升高【答案】D 【解析】汽车上有很多钢铁，当汽车接近线圈时，相对于给线圈增加了铁芯，所以线圈的自感系数增大，感抗也增大，在电压不变的情况下，交流回路的电流将减小，所以R 两端电压将减小，即c 、d 两端电压将减小，A 、B 、C 错误，D 正确.9.(2023年江苏调研)如图所示，边长为L 的正方形导线框abcd 放在纸面内，在ad 边左侧有足够大的匀强磁场，磁感应强度大小为B ，方向垂直纸面向里，导线框的总电阻为R .现使导线框绕a 点在纸面内顺时针匀速转动，经时间Δt 第一次转到图中虚线位置.求：(1)Δt 内导线框abcd 中平均感应电动势的大小和通过导线截面的电荷量；(2)此时线框的电功率.解：(1)Δt 时间内穿过线框的磁通量变化量为ΔΦ=BL 2-12BL 2=12BL 2，由法拉第电磁感应定律得E =ΔΦΔt =BL 22Δt ， 平均感应电流I =E R ，通过导线的电荷量为Q =I ·Δt =BL 22R .(2)线框中瞬时电动势为E =12B ω(√2L )2=B ωL 2，其中ω=π4Δt ，线框的电功率为P =E 2R =B 2ω2L 4R =π2B 2L 416R Δt 2.。

电磁感应1.［多选］如图甲所示，电阻R1=R, R 2=2 R,电容为C的电容器,圆形金属线圈半径为广2,线圈的电阻为R半径为r1(r1<r2)的圆形区域内存在垂直线圈平面向里的匀强磁场，磁感应强度B随时间t 变化的关系图象如图乙所示,t「12时刻磁感应强度分别为B「B2,其余导线的电阻不计，闭合开关S,至11时刻电路中的电流已稳定，下列说法正确的是 ()图甲图乙A.电容器上极板带正电B.11时刻,电容器的带电荷量为：孙而C.11时刻之后，线圈两端的电压为；D.12时刻之后,R1两端的电压为■ ■2.［多选］如图甲所示,abcd是位于竖直平面内的正方形闭合金属线框，在金属线框的下方有一磁感应强度为B的匀强磁场区域,MN和M W是匀强磁场区域的水平边界并与线框的bc 边平行,磁场方向与线框平面垂直现金属线框由距MN的某一高度从静止开始下落，图乙是金属线框由开始下落到完全穿过匀强磁场区域的v-t图象.已知金属线框的质量为m，电阻为R,当地的重力加速度为g，图象中坐标轴上所标出的匕、v2、v3、t p 12、13、14均为已知量(下落过程中线框abcd始终在竖直平面内，且bc边始终水平).根据题中所给条件，以下说法正确的是()图甲图乙A.可以求出金属线框的边长B.线框穿出磁场时间(t4-t3)等于进入磁场时间(t2-t1)C.线框穿出磁场与进入磁场过程所受安培力方向相同D.线框穿出磁场与进入磁场过程产生的焦耳热相等3.［多选］如图所示,x轴上方第一象限和第二象限分别有垂直纸面向里和垂直纸面向外的匀强磁场，且磁感应强度大小相同，现有四分之一圆形线框。

〃乂绕。

点逆时针匀速转动，若规定线框中感应电流/顺时针方向为正方向,从图示时刻开始计时，则感应电流I及ON边所受的安培力大小F随时间t的变化示意图正确的是（）A BCD4.［多选］匀强磁场方向垂直纸面,规定垂直纸面向里的方向为正方向，磁感应强度B随时间t的变化规律如图甲所示.在磁场中有一细金属圆环，圆环平面位于纸面内,如图乙所示.令11、12、13分别表示Oa、ab、bc段的感应电流工、力、力分别表示感应电流为11、12、13时，金属环上很小一段受到的安培力.则（）A.11沿逆时针方向,12沿顺时针方向B.12沿逆时针方向,13沿顺时针方向C f1方向指向圆心石方向指向圆心D外方向背离圆心向外右方向指向圆心5.［多选］如图所示，光滑水平面上存在有界匀强磁场，磁感应强度大小为B，方向垂直纸面向里, 质量为m、边长为a的正方形线框ABCD斜向穿进磁场，当AC刚进入磁场时线框的速度大小为％方向与磁场边界所成夹角为45°，若线框的总电阻为凡则（）A.线框穿进磁场的过程中，框中电流的方向为D T C T B T A T DB AC刚进入磁场时线框中感应电流为一，镇铲。

第1讲电磁感应现象楞次定律一、单项选择题：在每一小题给出的四个选项中，只有一项为哪一项符合题目要求的。

1．如下列图，一水平放置的N匝矩形线框面积为S，匀强磁场的磁感应强度为B，方向斜向上，与水平面成30°角，现假设使矩形框以左边的一条边为轴转到竖直的虚线位置，如此此过程中磁通量的改变量的大小是( C )A．3－12BS B．3＋12NBSC．3＋12BS D．3－12NBS[解析] sin θ磁通量与匝数无关，Φ＝BS中，B与S必须垂直。

初态Φ1＝B cos θ·S，末态Φ2＝－B cos θ·S，磁通量的变化量大小ΔΦ＝|Φ2－Φ1|＝|BS(－cos 30°－sin30°)|＝3＋12BS，所以应选C项。

2．(2020·浙江诸暨模拟)有人设计了一种储能装置：在人的腰部固定一块永久磁铁，N 极向外；在手臂上固定一个金属线圈，线圈连接着充电电容器。

当手不停地前后摆动时，固定在手臂上的线圈能在一个摆动周期内，两次扫过别在腰部的磁铁，从而实现储能。

如下说法正确的答案是( D )A．该装置违反物理规律，不可能实现B．此装置会使手臂受到阻力而导致人走路变慢C．在手摆动的过程中，电容器极板的电性不变D．在手摆动的过程中，手臂受到的安培力方向交替变化[解析] D．在手摆动的过程中，线圈交替的进入或者离开磁场，使穿过线圈的磁通量发生变化，因而会产生感应电流，从而实现储能，该装置符合法拉第电磁感应定律，可能实现，选项A错误；此装置不会影响人走路的速度，选项B错误；在手摆动的过程中，感应电流的方向不断变化，如此电容器极板的电性不断改变。

选项C错误；在手摆动的过程中，感应电流的方向不断变化，手臂受到的安培力方向交替变化。

选项D正确。

3.如下列图，通电导线MN与单匝矩形线圈abcd共面，位置靠近ab且与线圈相互绝缘。

当MN中电流突然减小时，线圈所受安培力的合力方向( B )A．向左B．向右C．垂直纸面向外D．垂直纸面向里[解析] 解法一：当MN中电流突然减小时，单匝矩形线圈abcd垂直纸面向里的磁通量减小，根据楞次定律，线圈abcd中产生的感应电流方向为顺时针方向，由左手定如此可知ab边与cd边所受安培力方向均向右，所以线圈所受安培力的合力方向向右，B正确。

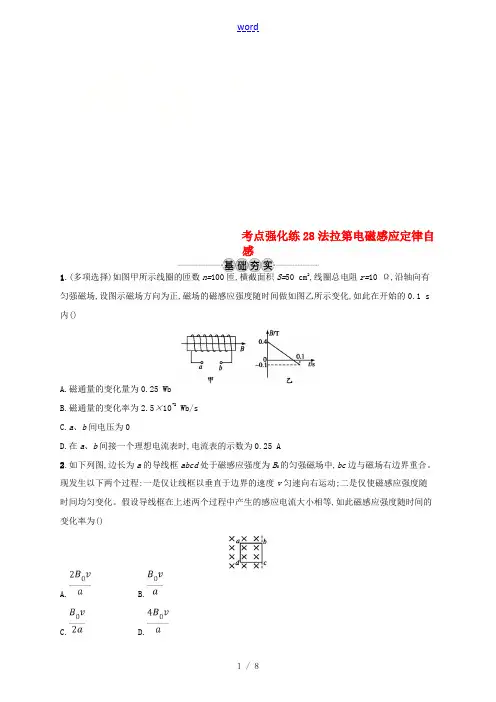

考点强化练28法拉第电磁感应定律自感1.(多项选择)如图甲所示线圈的匝数n=100匝,横截面积S=50 cm2,线圈总电阻r=10 Ω,沿轴向有匀强磁场,设图示磁场方向为正,磁场的磁感应强度随时间做如图乙所示变化,如此在开始的0.1 s 内()A.磁通量的变化量为0.25 WbB.磁通量的变化率为2.5×10-2 Wb/sC.a、b间电压为0D.在a、b间接一个理想电流表时,电流表的示数为0.25 A2.如下列图,边长为a的导线框abcd处于磁感应强度为B0的匀强磁场中,bc边与磁场右边界重合。

现发生以下两个过程:一是仅让线框以垂直于边界的速度v匀速向右运动;二是仅使磁感应强度随时间均匀变化。

假设导线框在上述两个过程中产生的感应电流大小相等,如此磁感应强度随时间的变化率为()A. B.C. D.3.如下列图,一个菱形的导体线框沿着自己的对角线匀速运动,穿过具有一定宽度的匀强磁场区域,对角线AC的长度为磁场宽度的两倍且与磁场边界垂直。

下面对于线框中感应电流随时间变化的图象(电流以ABCD顺序流向为正方向,从C点进入磁场开始计时)正确的答案是()4.(2017台州联考)(多项选择)涡流检测是工业上无损检测的方法之一。

如下列图,线圈中通以一定频率的正弦式交变电流,靠近待测工件时,工件内会产生涡流,同时线圈中的电流受涡流影响也会发生变化,如下说法正确的答案是()A.涡流的磁场总是要阻碍穿过工件磁通量的变化B.涡流的频率等于通入线圈的交变电流频率C.通电线圈和待测工件间存在周期性变化的作用力D.待测工件可以是塑料或橡胶制品5.如下列图,a、b两个闭合正方形线圈用同样的导线制成,匝数均为10匝,边长l a=3l b,图示区域内有垂直纸面向里的匀强磁场,且磁感应强度随时间均匀增大,不考虑线圈之间的相互影响,如此()A.两线圈内产生顺时针方向的感应电流B.a、b线圈中感应电动势之比为9∶1C.a、b线圈中感应电流之比为3∶4D.a、b线圈中电功率之比为3∶16.如下列图,金属棒ab置于水平放置的金属导体框架cdef上,棒ab与框架接触良好。

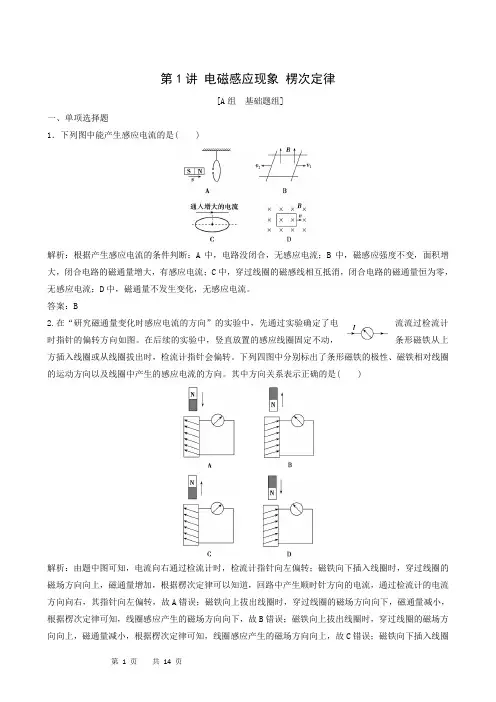

第1讲电磁感应现象楞次定律[A组基础题组]一、单项选择题1．下列图中能产生感应电流的是( )解析：根据产生感应电流的条件判断：A中，电路没闭合，无感应电流；B中，磁感应强度不变，面积增大，闭合电路的磁通量增大，有感应电流；C中，穿过线圈的磁感线相互抵消，闭合电路的磁通量恒为零，无感应电流；D中，磁通量不发生变化，无感应电流。

答案：B2.在“研究磁通量变化时感应电流的方向”的实验中，先通过实验确定了电流流过检流计时指针的偏转方向如图。

在后续的实验中，竖直放置的感应线圈固定不动，条形磁铁从上方插入线圈或从线圈拔出时，检流计指针会偏转。

下列四图中分别标出了条形磁铁的极性、磁铁相对线圈的运动方向以及线圈中产生的感应电流的方向。

其中方向关系表示正确的是( )解析：由题中图可知，电流向右通过检流计时，检流计指针向左偏转；磁铁向下插入线圈时，穿过线圈的磁场方向向上，磁通量增加，根据楞次定律可以知道，回路中产生顺时针方向的电流，通过检流计的电流方向向右，其指针向左偏转，故A错误；磁铁向上拔出线圈时，穿过线圈的磁场方向向下，磁通量减小，根据楞次定律可知，线圈感应产生的磁场方向向下，故B错误；磁铁向上拔出线圈时，穿过线圈的磁场方向向上，磁通量减小，根据楞次定律可知，线圈感应产生的磁场方向向上，故C错误；磁铁向下插入线圈时，穿过线圈的磁场方向向下，磁通量增加，根据楞次定律可以知道，回路中产生顺时针方向的电流，通过检流计的电流方向向右，其指针向左偏转，故D正确。

答案：D3.如图，把一个带铁芯的线圈L、开关S和电源用导线连接，将一金属套环置于线圈L上，且使铁芯穿过套环。

则闭合开关S的瞬间( )A．套环将保持静止，套环内无电流流过B．套环将保持静止，套环内的电流与线圈内的电流方向相同C．套环将向上跳起，套环内的电流与线圈内的电流方向相反D．套环将向上跳起，套环内的电流与线圈内的电流方向相同解析：闭合开关S的瞬间，线圈和铁芯中的磁场增强，则闭合套环中的磁通量增加，根据楞次定律可知，套环中将产生感应电流，且感应电流产生的磁场与线圈中的磁场方向相反，所以套环受到斥力作用向上跳起，又根据右手螺旋定则可知，感应电流的方向与线圈中电流的方向相反，故A、B、D错误，C正确。

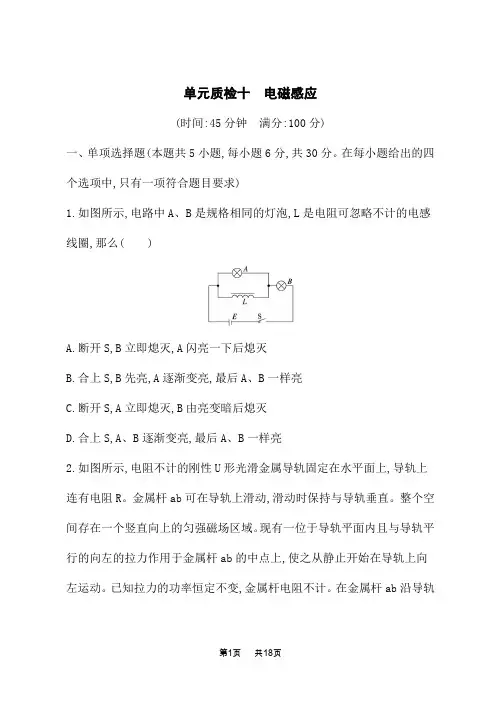

单元质检十电磁感应(时间:45分钟满分:100分)一、单项选择题(本题共5小题,每小题6分,共30分。

在每小题给出的四个选项中,只有一项符合题目要求)1.如图所示,电路中A、B是规格相同的灯泡,L是电阻可忽略不计的电感线圈,那么( )A.断开S,B立即熄灭,A闪亮一下后熄灭B.合上S,B先亮,A逐渐变亮,最后A、B一样亮C.断开S,A立即熄灭,B由亮变暗后熄灭D.合上S,A、B逐渐变亮,最后A、B一样亮2.如图所示,电阻不计的刚性U形光滑金属导轨固定在水平面上,导轨上连有电阻R。

金属杆ab可在导轨上滑动,滑动时保持与导轨垂直。

整个空间存在一个竖直向上的匀强磁场区域。

现有一位于导轨平面内且与导轨平行的向左的拉力作用于金属杆ab的中点上,使之从静止开始在导轨上向左运动。

已知拉力的功率恒定不变,金属杆电阻不计。

在金属杆ab沿导轨向左运动的过程中,关于金属杆ab的速度与时间的大致图象,下列正确的是( )3.如图所示,位于同一绝缘水平面内的两根固定金属导轨MN、M'N',电阻不计,两导轨之间存在竖直向下的匀强磁场。

现将两根粗细均匀、电阻分布均匀的相同铜棒ab、cd放在两导轨上,若两棒从图示位置以相同的速度沿MN方向做匀速直线运动,运动过程中始终与两导轨接触良好,且始终与导轨MN垂直,不计一切摩擦,则下列说法正确的是( )A.回路中有顺时针方向的感应电流B.回路中的感应电流不断增大C.回路中的热功率不断增大D.两棒所受安培力的合力不断减小4.(河北卷)如图,两光滑导轨水平放置在竖直向下的匀强磁场中,磁感应强度大小为B。

导轨间距最窄处为一狭缝,取狭缝所在处O点为坐标原点。

狭缝右侧两导轨与x轴夹角均为θ,一电容为C的电容器与导轨左端相连。

导轨上的金属棒与x轴垂直,在外力F作用下从O点开始以速度v向右匀速运动,忽略所有电阻。

下列说法正确的是( )A.通过金属棒的电流为2BCv2tanθB.金属棒到达x0时,电容器极板上的电荷量为BCvx0tanθC.金属棒运动过程中,电容器的上极板带负电D.金属棒运动过程中,外力F做功的功率恒定5.如图所示,平行金属导轨与水平面成θ角,导轨与固定电阻R1和R2相连,匀强磁场垂直穿过导轨平面,有一导体棒ab,质量为m,导体棒的电阻与固定电阻R1和R2的阻值均相等,与导轨之间的动摩擦因数为μ,导体棒ab沿导轨向上滑动,当上滑的速度为v时,受到安培力的大小为F,此时( )A.电阻R1消耗的热功率为Fv3B.电阻R2消耗的热功率为Fv6C.整个装置因摩擦而消耗的热功率为μmgvsinθD.整个装置消耗的机械功率为Fv二、多项选择题(本题共3小题,每小题6分,共18分。

天天向上独家原创2022届高三一轮复习单元训练卷·物理(A)卷第十单元电磁感应注意事项：1．答题前，先将自己的姓名、准考证号填写在试题卷和答题卡上，并将准考证号条形码粘贴在答题卡上的指定位置。

2．选择题的作答：每小题选出答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑，写在试题卷、草稿纸和答题卡上的非答题区域均无效。

3．非选择题的作答：用签字笔直接答在答题卡上对应的答题区域内。

写在试题卷、草稿纸和答题卡上的非答题区域均无效。

4．考试结束后，请将本试题卷和答题卡一并上交。

一、(本题共13小题，每小题4分，共52分。

在每小题给出的四个选项中，第1～8题只有一项符合题目要求，第9～13题有多项符合题目要求。

全部选对的得4分，选对但不全的得2分，有选错的得0分) 1．管道高频焊机可以对由钢板卷成的圆管的接缝实施焊接。

焊机的原理如图所示，圆管通过一个接有高频交流电源的线圈，线圈所产生的交变磁场使圆管中产生交变电流，电流产生的热量使接缝处的材料熔化将其焊接。

焊接过程中所利用的电磁学规律的发现者为( )A．库仑B．霍尔C．洛伦兹D．法拉第2．假如有一宇航员登上火星后，利用手边的一只灵敏电流表和一个小线圈，想探测一下火星表面是否有磁场，则下列说法正确的是( )A．直接将电流表放于火星表面，看是否有示数来判断磁场的有无B．将电流表与线圈组成闭合回路，使线圈沿某一方向运动，如果电流表无示数，则可判断火星表面无磁场C．将电流表与线圈组成闭合回路，使线圈沿某一方向运动，如果电流表有示数，则可判断火星表面有磁场D．将电流表与线圈组成闭合回路，使线圈在某一平面内沿各个方向运动，如果电流表无示数，则可判断火星表面无磁场3．如图所示，A和B是两个完全相同的小灯泡，L是自感系数很大、直流电阻为零的线圈，某时刻闭合开关S，通过A、B两灯泡中的电流IA、IB随时间t变化的图象是( )4．如图所示，半径为r的金属圆盘处于垂直于盘面的匀强磁场B中，使金属盘绕中心轴以角速度ω沿逆时针方向匀速转动，电灯灯丝的电阻恒为R，金属圆盘的电阻不计，则通过灯泡的电流的方向和大小分别是( )A．由a到灯到b，I＝2B rRωB．由b到灯到a，I＝2B rRωC．由a到灯到b，I＝22B rRωD．由b到灯到a，I＝22B rRω5．如图所示，用粗细相同的铜丝做成边长分别为L和3L的两只闭合线框a和b，现将两线框分别以va、vb的速度从磁感应强度为B的匀强磁天天向上独家原创场区域中匀速地拉到磁场外，若va＝2vb，则外力对线框做的功Wa、Wb之比为( )A．1∶3 B．2∶9 C．2∶1 D．2∶36．如图所示，边长为L、质量为m的正方形导线框，从距磁场H＝34 L高处自由下落，其下边ab进入匀强磁场后，线圈开始做减速运动，直到其上边cd刚刚穿出磁场时，速度减为ab边进入磁场时的三分之一，磁场的宽度也为L，空气阻力不计，则线框穿越匀强磁场的过程中产生的焦耳热为( )A．83mgL B．2mgLC．43mgL D．114mgL7．L形的光滑金属轨道AOC，AO沿竖直方向，OC沿水平方向，PQ 是如图所示地放在导轨上的一根金属直杆，直杆从图示位置由静止开始在重力作用下运动，运动过程中Q端始终在OC上。

高考复习教程物理上册第十讲磁场与电磁感应§10．1磁场磁场对电流和电荷的作用一．选择题1．由磁感应强度的定义式B＝F/IL可知〔〕〔A〕B与通电导线受到的磁场力F成正比，与电流和导线长度的乘积IL成反比〔B〕磁感应强度的方向与F的方向一样〔C〕该公式只适用于匀强磁场〔D〕只要满意L很短、I很小的条件，该公式对任何磁场都适用2．如下图，一条形磁铁放在水平桌面上，在其左上方固定一根与磁铁垂直的长直导线，当导线中通以图示方向的电流时〔〕〔A〕磁铁对桌面的压力减小，且受到向左的摩擦力〔B〕磁铁对桌面的压力减小，且受到向右的摩擦力〔C〕磁铁对桌面的压力增大，且受到向左的摩擦力〔D〕磁铁对桌面的压力增大，且受到向右的摩擦力3．如下图，原来静止的圆环线圈，通有顺时针方向的电流I1，在其直径ab上靠近b处垂直于线圈平面固定一长直导线，并通以图示方向的电流I2，那么线圈将〔〕〔A〕以ab为轴转动，并向左平动〔B〕以ab为轴转动，并向右平动〔C〕只向左平动〔D〕只以ab为轴转动4．如下图的电流天平可用来测定磁感应强度B。

天平的右臂下面挂有一个矩形线圈，宽ab为l，共N匝，线圈的下部悬在待测匀强磁场中，磁场方向垂直纸面。

当线圈中通有图示方向电流I 时，在天平左、右两边加上质量各为m1、m2的砝码，天平平衡。

当电流反向〔大小不变〕时，右边再加上质量为m的砝码后，天平重新平衡。

由此可知〔〕〔A〕磁感应强度的方向垂直纸面对里，大小为〔m1－m2〕g/N l〔B〕磁感应强度的方向垂直纸面对里，大小为mg／2NI l l〔C〕磁感应强度的方向垂直纸面对外，大小为〔m1－m2〕g/NI l l〔D〕磁感应强度的方向垂直纸面对外，大小为mg/2NI l l5．如下图，在倾角为30°的光滑斜面上垂直纸面放置一根长为L，质量为m的直导体棒，一匀强磁场垂直于斜面对下，当导体棒内通有垂直纸面对里的电流I时，导体棒恰好静止在斜面上，那么磁感应强度的大小为B＝。

2022高考物理单元测试卷第10单元电磁感应一、单项选择题1、两个完全相同的灵敏电流计，按图所示的连接方式，用导线连接起来，当外力把电流计的指针向右边拨动的过程中，电流计的指针将（）A．向右摆动B．向左摆动C．静止不动D．发生摆动，但不知道电流计的内部结构情况，故无法确定摆动方向2、下列说法正确的是（）A．法拉第发现了电流的磁效应，首次揭示了电与磁的联系B．奥斯特实现了“磁生电”，使人们对电与磁的内在联系的认识更加深入C．爱因斯坦首提“能量子”概念，是量子力学的奠基人D．赫兹通过实验捕捉到了电磁波，证实了麦克斯韦的电磁场理论3、一条形磁铁从某一高度处由静止释放，竖直向下穿过导线圈，当磁铁的S端经过A，N端经过B时，下列关于线圈中感应电流的方向和所受安培力的说法中正确的是（）A．感应电流方向相同，线圈所受安培力的方向相同B．感应电流方向相反，线圈所受安培力的方向相反D．感应电流方向相同，线圈所受安培力的方向相反4、下列用来定量描述磁场强弱和方向的是（）A．磁感应强度B．磁通量C．安培力D．磁感线5、下列家用电器中，利用电磁感应原理进行工作的是（）A．电吹风B．电冰箱C．电饭煲D．电话机6、如图所示，长为0.5m的通电直导线垂直放置在磁感应强度为0.2T的匀强磁场中，磁场方向垂直纸面向外。

当直导线通有大小为1A、方向竖直向上的电流时，所受安培力为（）A．0.1N，方向水平向左B．0.1N，方向水平向右C．0.2N，方向水平向左D．0.2N，方向水平向右7、如图所示，电流表与螺线管组成闭合电路，以下不能使电流表指针偏转的是（）A．将磁铁插入螺线管的过程中B．将磁铁从螺线管中向上拉出的过程中C．磁铁静止而将螺线管向上移动D．磁铁放在螺线管中不动时8、纸面内的两根导线相互平行，通有同向且等大的电流，则（）B．两导线相互吸引C．两导线之间与两导线距离相等处磁场方向垂直于纸面向里D．两导线之间与两导线距离相等处磁场方向垂直于纸面向外9、长10cm的通电直导线，通以1A的电流，在匀强磁场中受到的磁场力为0.4N，则该磁场的磁感应强度为（）A. 等于4TB. 大于或等于4TC. 小于或等于4TD. 上述说法都错误10、如图所示，连接负载的固定U型金属导轨abcd，放置在与导轨平面垂直的匀强磁场中。

第29讲 楞次定律 法拉第电磁感应定律[解密考纲]考查楞次定律、右手定则、公式E ＝n ΔΦΔt和E ＝Blv 的应用；判断感应电流和电动势的方向及相关导体运动方向；能分析通电自感和断电自感．1．(2018·全国卷Ⅰ)(多选)如图所示，两个线圈绕在同一根铁芯上，其中一线圈通过开关与电源连接，另一线圈与远处沿南北方向水平放置在纸面内的直导线连接成回路．将一小磁针悬挂在直导线正上方，开关未闭合时小磁针处于静止状态．下列说法正确的是( )A ．开关闭合后的瞬间，小磁针的N 极朝垂直纸面向里的方向转动B ．开关闭合并保持一段时间后，小磁针的N 极指向垂直纸面向里的方向C ．开关闭合并保持一段时间后，小磁针的N 极指向垂直纸面向外的方向D ．开关闭合并保持一段时间再断开后的瞬间，小磁针的N 极朝垂直纸面向外的方向转动AD 解析 开关闭合的瞬间，左侧的线圈中磁通量变化，产生感应电动势和感应电流，由楞次定律可判断出直导线中电流方向为由南向北，由安培定则可判断出小磁针处的磁场方向垂直纸面向里，小磁针的N 极朝垂直纸面向里的方向转动，选项A 正确；开关闭合并保持一段时间后，左侧线圈中磁通量不变，线圈中感应电动势和感应电流为零，直导线中电流为零，小磁针恢复到原来状态，选项B 、C 错误；开关闭合并保持一段时间再断开的瞬间，左侧的线圈中磁通量变化，产生感应电动势和感应电流，由楞次定律可判断出直导线中电流方向为由北向南，由安培定则可判断出小磁针处的磁场方向垂直纸面向外，小磁针的N 极朝垂直纸面向外的方向转动，选项D 正确．2．(2019·上海浦东新区高三二模)如图所示，长直导线AB 与矩形导线框abcd 固定在同一平面内，且AB 平行于ab ，长直导线中通有图示方向的电流，当电流逐渐减弱时，下列判断正确的是( )A ．线框有收缩的趋势B ．穿过线框的磁通量逐渐增大C ．线框所受安培力的合力方向向左D ．线框中将产生逆时针方向的感应电流C 解析 当电流逐渐减弱时，产生的磁场减小，穿过线框的磁通量减小，根据“增缩减扩”可知，线框有扩张的趋势，故选项A 、B 错误；根据楞次定律，感应电流的磁场要阻碍原磁通量的减小，线框有向磁感应强度较大的左侧运动的趋势，所以它所受的安培力的合力向左，故选项C 正确；感应电流的磁场总要阻碍原磁通量的变化，根据右手定则判定知导线右侧的磁场方向向里，磁通量减小时，产生的感应电流的磁场方向向里，产生顺时针方向的感应电流，故选项D 错误．3．(2019·衡水中学高三三摸)L 形的光滑金属轨道AOC ，AO 沿竖直方向，OC 沿水平方向，PQ 是如图所示地放在导轨上的一根金属直杆，直杆从图示位置由静止开始在重力作用下运动，运动过程中Q 端始终在OC 上．空间存在着垂直于纸面向外的匀强磁场，则在PQ 杆滑动的过程中，下列判断正确的是( )A ．感应电流的方向始终是由P →Q ，PQ 所受安培力的方向垂直杆向左B ．感应电流的方向先是由P →Q ，后是由Q →P ，PQ 所受安培力的方向先垂直于杆向左，后垂直于杆向右C ．感应电流的方向始终是由Q →P ，PQ 所受安培力的方向垂直杆向右D ．感应电流的方向先是由Q →P ，后是由P →Q ，PQ 所受安培力的方向先垂直于杆向右，后垂直于杆向左B 解析 在PQ 杆滑动的过程中，△POQ 的面积先增大，后减小，穿过△POQ 磁通量先增大，后减小，根据楞次定律可知，感应电流的方向先是由P →Q ，后是由Q →P ，由左手定则判断得到PQ 受磁场力的方向先垂直于杆向左，后垂直于杆向右，故选项B 正确，A 、C 、D 错误．4．(2019·河南豫北豫南名校高三联考)(多选)如图甲所示，虚线MN 上方有一垂直纸面向里的匀强磁场，边长为L 的单匝金属线框处于该磁场中，线框下端与一阻值为R 的电阻相连．若金属框的总阻值为r ，磁场的变化情况如图乙所示，则下列说法正确的是( )A ．流经电阻R 的电流方向为从左向右B ．线框产生的感应电动势的大小为B 0L 2t 0C ．电阻R 上的电压大小为B 0L 2R R ＋r t 0D ．时间t 0内电阻R 上产生的热量为B 0L 2R R ＋r 2t 20BC 解析 由楞次定律可得，感应电流的方向为顺时针，所以通过R 的电流方向由右向左，故选项A 错误．感应电动势为E ＝N ΔΦΔt ＝B 0－B 0S t 0＝B 0L 2t 0，故选项B 正确．由闭合电路的欧姆定律可知U ＝IR ＝ER ＋r ·R ＝B 0L 2R t 0R ＋r ，故选项C 正确．根据焦耳定律Q R ＝I 2Rt 0＝B 20L 4R R ＋r 2t 0，故选项D 错误． 5．(2019·山东齐鲁名校二模)(多选)如图所示，一根长1 m 左右的空心铝管竖直放置(如图甲所示)，及同样竖直放置的一根长度相同但有竖直裂缝的铝管(如图乙所示)，和一根长度相同的空心塑料管(如图丙所示)．把一枚磁场很强的小圆柱从上端管口放入管中后，小圆柱最终从下端管口落出．小圆柱在管内运动时，没有跟铝管内壁发生摩擦．设小圆柱在甲、乙、丙三条管中下落的时间分别为t 1、t 2、t 3，则下列关于小圆柱在三管中下落的说法正确的是( )A ．t 1最大，因为铝管中涡电流产生的磁场阻碍小圆柱的相对运动B ．t 2＝t 3，因为有裂缝的铝管和塑料管中不会产生感应电流C ．小圆柱在乙管内下落的过程中，管中会产生感应电动势D ．铝管可看成一个个小圆环组成，在小圆柱下落过程中，小圆环中磁通量发生变化 ACD 解析 甲管为无缝铝管，强磁体下落时，产生电磁感应，阻碍强磁体的运动；乙管为有竖直裂缝的铝管，则强磁体在铝管中下落时，在侧壁也产生涡流，对磁体产生向上的阻力较小，下落的加速度小于g ；丙管为绝缘体，不产生电磁感应，强磁体没有阻碍作用，所以磁体穿越甲管的时间比穿越乙管的时间长，磁体穿越乙管的时间比穿越丙管的时间长，故选项A 、C 正确，B 错误．小圆柱是强磁体，当它通过完整铝管时，导致铝管的磁通量发生变化，从而产生感应电流，故选项D 正确．6．(2019·青岛高三一模)(多选)如图所示，一根长为l 、横截面积为S 的闭合软导线置于光滑水平面上，其材料的电阻率为ρ，导线内单位体积的自由电子数为n ，电子的电荷量为e ，空间存在垂直纸面向里的磁场．某时刻起磁场开始减弱，磁感应强度随时间的变化规律是B ＝B 0－kt ，当软导线形状稳定时，磁场方向仍然垂直纸面向里，此时( )A ．软导线围成一个正方形B ．导线中的电流为klS 4πρC ．导线中自由电子定向移动的速率为kl 4n πe ρ D ．导线中电场强度大小为kl4πBCD 解析 根据楞次定律“增缩减扩”的原理，软导线稳定时呈圆形，选项A 错误．根据l ＝2πr 可得，r ＝l 2π，圆的面积S 0＝πr 2＝l 24π，感应电动势大小为E ＝S 0ΔB Δt ＝kl 24π，稳定时软导线中的电流为I ＝E R ，其中R ＝ρl S ，联立可得电流I ＝E R ＝klS 4πρ，选项B 正确．导线横截面积为S 、单位体积内的自由电子数为n 、电子的电荷量为e ，则导线中电流I ＝neSv ，解得导线中自由电子定向移动的速率v ＝kl4n πe ρ，选项C 正确．计算导线中电场可将其视为沿导线方向的匀强电场，则导线中电场强度E 场＝U l ＝kl 24πl ＝kl 4π，选项D 正确． 7．(2019·辽宁部分重点中学协作体高三模拟)(多选)有一个铜盘，与支架之间的阻力非常小，因此轻轻拨动它，就能长时间地绕轴自由转动，如果在转动时把蹄形磁铁的两极放在铜盘边缘，但并不与铜盘接触，如图所示．下列说法正确的是()A ．铜盘能够在较短的时间内停止转动B ．铜盘在转动过程中磁通量将不断减小C ．铜盘在转动过程中产生的感应电动势将不断减小D ．铜盘边缘的电势高于圆心的电势ACD 解析 当铜盘转动时，切割磁感线，产生感应电动势，由于电路闭合，则出现感应电流，处于磁场中受到安培力作用，此力阻碍铜盘转动，铜盘能够在较短的时间内停止转动，选项A 正确；铜盘在转动过程中磁通量不变，选项B 错误；铜盘在转动过程中，由于转动速度减小，则产生的感应电动势将不断减小，选项C 正确；由右手定则可知，铜盘边缘的电势高于圆心的电势，选项D 正确．8．(2019·苏锡常镇四市高三调研)(多选)如图所示，一根足够长的直导线水平放置，通以向右的恒定电流，在其正上方O 点用细丝线悬挂一铜制圆环．将圆环从a 点无初速释放，圆环在直导线所处的竖直平面内运动，经过最低点b 和最右侧c 后返回，下列说法正确的是( )A ．从a 到c 的过程中圆环中的感应电流方向先顺时针后逆时针B ．运动过程中圆环受到的安培力方向与速度方向相反C ．圆环从b 到c 的时间大于从c 到b 的时间D ．圆环从b 到c 产生的热量大于从c 到b 产生的热量AD 解析 由安培定则知，直导线上方磁场方向垂直纸面向外，圆环从a 到b 的过程中磁通量增加，由楞次定律和安培定则可得，线圈中感应电流方向是顺时针；圆环从b 到c 的过程中磁通量减小，由楞次定律和安培定则可得，线圈中感应电流方向是逆时针，选项A 正确．圆环从a 到b 的运动过程中，将环分解为若干个小的电流元，上半环的左右对称部分所受合力向下，下半环左右对称部分所受合力向上；下半环所在处的磁场比上半环所在处的磁场强，则整个环所受安培力的方向向上，选项B 错误．圆环从b 到c 的过程与圆环从c 到b 的过程中经同一位置时从b 到c 速率大于从c 到b 的速率(一部分机械能转化为电能)，则圆环从b 到c 的时间小于从c 到b 的时间，选项C 错误．圆环从b 到c 的过程与圆环从c 到b 的过程中经同一位置时从b 到c 速率大于从c 到b 的速率，则圆环从b 到c 的过程与圆环从c 到b 的过程中经同一位置时从b 到c 圆环所受安培力大于从c 到b 圆环所受安培力，圆环从b 到c 的过程克服安培力做的功大于圆环从c 到b 的过程克服安培力做的功，圆环从b 到c 产生的热量大于从c 到b 产生的热量，选项D 正确．9．(2019·三湘名校教育联盟高三联考)(多选)如图所示，边长为L 、总电阻为R 的正方形线框abcd 放在光滑水平面上，其右边有一磁感应强度大小为B 、方向垂直于纸面向里的有界匀强磁场，磁场宽度为L ，磁场左边界与线框的ab 边相距为L .现给线框一水平向右的恒力，ab 边进入磁场时线框恰好做匀速运动，此时线框中的感应电流大小为I 0.下列说法正确的是( )A ．线框进入磁场时，感应电流沿逆时针方向B ．线框进入磁场时的速度大小为I 0R BLC ．从开始到ab 边运动到磁场的右边界的过程中，通过线框横截面的电荷量q ＝BL 2RD ．线框通过磁场区域的过程中产生的焦耳热Q ＝2BI 0L 2ABCD 解析 线框进入磁场时，根据楞次定律和右手定则，感应电流沿逆时针方向，故选项A 正确；ab 边进入磁场时线框恰好做匀速运动，则有I 0＝BLv R ，线框进入磁场时的速度大小为v ＝I 0R BL，故选项B 正确；从开始到ab 边运动到磁场的右边界的过程中，通过线框横截面的电荷量q ＝ΔΦR ＝BL 2R，故选项C 正确；根据能量守恒得线框通过磁场区域的过程中产生的焦耳热Q ＝W F ＝F 安·2L ＝2BI 0L 2，故选项D 正确．10．(2019·防城港高三模拟)(多选)如图所示，M 为水平放置的橡胶圆盘，在其外侧面均匀地带有负电荷．在M 正上方用丝线悬挂一个闭合铝环N ，铝环也处于水平面中，且M 盘和N 环的中心在同一条竖直线O 1O 2上，现让橡胶盘由静止开始绕O 1O 2轴按图示方向逆时针加速转动，下列说法正确的是( )A ．铝环N 有沿逆时针方向的感应电流B ．铝环N 有扩大的趋势C ．橡胶圆盘M 对铝环N 的作用力方向竖直向下D ．橡胶圆盘M 对铝环N 的作用力方向竖直向上AD 解析 根据楞次定律可知，穿过环N 的磁通量，向下且增大，因此环N 有沿逆时针方向的感应电流，选项A 正确；橡胶圆盘M 由静止开始绕其轴线O 1O 2按箭头所示方向加速转动，形成环形电流，环形电流的大小增大；橡胶圆盘，在其外侧面均匀地带有负电荷，根据右手螺旋定则知，通过环N 的磁通量向下，且增大，根据楞次定律的另一种表述，引起的机械效果阻碍磁通量的增大，知金属环的面积有缩小的趋势，且有向上的运动趋势，所以，橡胶圆盘M 对铝环N 的作用力方向竖直向上，且铝环N 有收缩的趋势，选项D 正确，B 、C 错误．11．(2019·湖北八校高三联考)(多选)已知地磁场类似于条形磁铁产生的磁场，地磁N 极位于地理南极．如图所示，在湖北某中学实验室的水平桌面上，放置边长为L 的正方形闭合导体线框abcd ，线框的ad 边沿南北方向，ab 边沿东西方向，下列说法正确的是( )A．若使线框向东平移，则a点电势比d点电势低B．若使线框向北平移，则a点电势等于b点电势C．若以ad边为轴，将线框向上翻转90°，则翻转过程线框中电流方向始终为adcb方向D．若以ab边为轴，将线框向上翻转90°，则翻转过程线框中电流方向始终为adcb方向AC解析北半球的磁场方向由南向北斜向下分布．若线框向东平动，根据右手定则，ad边切割磁感线产生的电流方向沿ad方向，在电源内部电流方向由低电势到高电势，所以a点电势比d点电势低，故选项A正确；若使线框向北平移，ab边切割磁感线，所以会产生电势差，所以a、b两点电势不相等，故选项B错误；若以ad边为轴，将线框向上翻转90°，穿过线圈平面的向下磁通量变小，由楞次定律可知产生的感应电流的方向始终为adcb方向，故选项C正确；若以ab边为轴，将线框向上翻转90°，穿过线圈平面的向下磁通量先变大后变小，由楞次定律可知产生的感应电流的方向会发生变化，故选项D错误．12．(2019·北京海淀区高三二模)如图所示，将一个铝框放在蹄形磁铁的两个磁极间，铝框可以绕竖直轴线OO′自由转动．转动磁铁，会发现静止的铝框也会发生转动．下列说法正确的是( )A．铝框与磁极转动方向相反B．铝框始终与磁极转动的一样快C．铝框是因为磁铁吸引铝质材料而转动的D．铝框是因为受到安培力而转动的D解析根据楞次定律可知，为阻碍磁通量增加，则导致铝框与磁铁转动方向相同，但快慢不一，故选项A、B错误；转动磁铁时，导致铝框的磁通量增加，从而产生感应电流，出现安培力，导致铝框转动，所以铝框是因为受到安培力而转动的，故选项C错误，D正确．13．(2019·江苏六市高三调研)(多选)用电流传感器研究自感现象的电路如图甲所示，线圈L中未插入铁芯，直流电阻为R.闭合开关S，传感器记录了电路中电流i随时间t变化的关系图象，如图乙所示，t0时刻电路中电流达到稳定值I.下列说法正确的是( )A．t＝t0时刻，线圈中自感电动势最大B．若线圈中插入铁芯，上述过程中电路中电流达到稳定值经历的时间大于t0C．若线圈中插入铁芯，上述过程中电路达到稳定时电流值仍为ID．若将线圈匝数加倍，上述过程中电路达到稳定时电流值仍为IBC解析t＝t0时刻，线圈中电流稳定，自感现象消失，线圈中没有自感电动势，故选项A错误；若线圈中插入铁芯，线圈自感系数增大，自感现象延长，所以若线圈中插入铁芯，上述过程中电路中电流达到稳定值经历的时间大于t0，故选项B正确；线圈中插入铁芯，但线圈的直流电阻不变，所以稳定时电流不变，故选项C正确；若将线圈匝数加倍，线圈直流电阻增大，稳定时电流减小，故选项D错误．14．(2019·洛阳高三联考)(多选)如图甲所示，无限长通电直导线MN固定在绝缘水平面上，导线中通有如图乙所示的电流i(沿NM方向为正)．与R组成闭合电路的导线框ABCD 同直导线处在同一水平面内，AB边平行于直导线，则( )A．0～t0时间内，流过R的电流方向为C→R→DB．t0～2t0时间内，流过R的电流方向为C→R→DC．0～t0时间内，导线框所受安培力的大小先增大后减小D．t0～2t0时间与2t0～3t0时间内，导线框所受安培力的方向均向右AC解析0～t0时间内，导线中电流沿正方向增大，则线圈中的磁场向里增大，由楞次定律可知，流过R的电流方向为C→R→D，故选项A正确；t0～2t0时间内，电流正方向减小，则线圈中磁场向里减小，由楞次定律可知流过R的电流方向为D→R→C，故选项B错误；0～t0时间内，感应电流一直减小，而导线MN产生的磁场强度一直增大，由F＝BIL，在0～t0中间某一时刻，安培力取得最大值，故选项C正确；t0～2t0时间内电流为减小过程，根据“来拒去留”规律可知，线圈有向左的运动趋势，故受力向左，而在2t0～3t0时间内，导线框所受安培力的方向向右，故选项D错误．。
