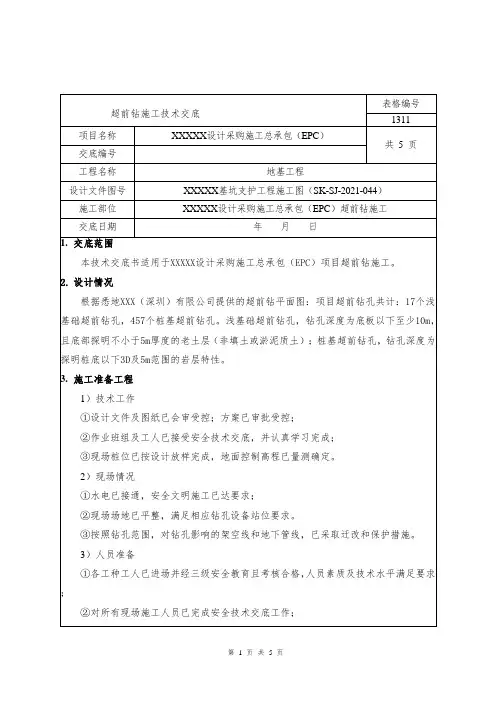

第 1 页 共 5 页
超前钻施工技术交底 表格编号
1311
项目名称 XXXXX设计采购施工总承包（EPC） 共 5 页 交底编号
工程名称 地基工程
设计文件图号 XXXXX基坑支护工程施工图（SK-SJ-2021-044）
施工部位 XXXXX设计采购施工总承包（EPC）超前钻施工
交底日期 年 月 日
1. 交底范围
本技术交底书适用于XXXXX设计采购施工总承包（EPC）项目超前钻施工。
2. 设计情况
根据悉地XXX（深圳）有限公司提供的超前钻平面图：项目超前钻孔共计：17个浅基础超前钻孔，457个桩基超前钻孔。浅基础超前钻孔，钻孔深度为底板以下至少10m，且底部探明不小于5m厚度的老土层（非填土或淤泥质土）；桩基超前钻孔，钻孔深度为探明桩底以下3D及5m范围的岩层特性。
3. 施工准备工程
1）技术工作
①设计文件及图纸已会审受控；方案已审批受控；
②作业班组及工人已接受安全技术交底，并认真学习完成；
③现场桩位已按设计放样完成，地面控制高程已量测确定。
2）现场情况
①水电已接通，安全文明施工已达要求；
②现场场地已平整，满足相应钻孔设备站位要求。
③按照钻孔范围，对钻孔影响的架空线和地下管线，已采取迁改和保护措施。
3）人员准备
①各工种工人已进场并经三级安全教育且考核合格，人员素质及技术水平满足要求；
②对所有现场施工人员已完成安全技术交底工作；
第 2 页 共 5 页 ③特种工种操作证审核完成，必须持证上岗；
④现场管理人员已配齐，且专业素质及技术水平满足要求。
4）机械准备
①相应钻孔设备已进场并由专业机械工程师验收合格。
4. 施工工艺
施工工艺
第 3 页 共 5 页 4.1、认真逐项填写钻探记录，准确记录钻探进尺、岩性、土层分层深度和采样位置，正确放置岩芯标签，标签应用塑料袋套起，以防水泡，严格按照规范规定给岩、土定名。
4.2、在软土或砂土中进行钻探时，如有缩孔、塌孔等异常现象，应注明其位置及严重程度。
4.3、保证岩芯采取率的措施
（1）岩芯采取率完整岩石80%以上，破碎岩石65%以上。
（2）一般采用干钻及泥浆护壁回转岩芯钻探，地下水位以上的土层进行干钻。必要时烧钻取得芯样，避免破碎芯样在加压水回转钻进中散失。
4.4、编录和描述
（1）准确记录钻探进尺、不同岩性的分层厚度和采样位置。厚度大于0.5m的工程地质层应分层描述。
（2）岩石应描述名称、颜色、成分、结构与构造、风化程度、节理发育程度、充填物、有无岩脉侵入等。
4.5、岩芯保留和拍照
（1）地质编录过程中，应逐孔、逐箱拍摄岩芯彩色数码照片，每箱岩芯应拍摄1张照片，照片上的标记（勘察名称、孔号、箱号、终孔深度等）应清晰。
（2）按业主要求保留岩芯保留。
4.6、成果分析
（1）桩端持力层超前钻主要是与设计、施工单位相结合进行的桩基工程的质量和效果的检验，解决与桩基础施工有关的岩土工程问题，为现场施工桩基础提供有效的技术支撑。
（2） 对原设计桩长和持力层进行核实、验证和评价，核实原设计桩长是否进入稳定的持力层。
（3）能提前确定每根旋挖桩的桩长，能提前加工钢筋笼，为缩短施工工期提供了条件。
4.7 报告编制
（1）对于勘察报告的编制，必须资料真实，内容可靠，条理清晰，有很强的工程针对性。
第 4 页 共 5 页 （2）本勘察报告包括文字部分、表格、图件。编制报告的具体要求，可参照执行中国工程建设标准化协会标准《岩土工程勘察报告编制标准》（CECS 99:98）的各项规定。
（3）察报告的表格包括插表与附表，主要是支持文字说明及汇总、统计各类岩土参数的表格。
（4）勘察报告的图件内容包括：钻孔平面图、钻孔断面图、钻孔柱状图、岩芯照片等。
（5）勘察报告全部实现数字化，所有文字、表格、图件均应能够进行编辑。其中文字用word格式，统计表格用excel格式，矢量化图件用ACAD格式，岩芯照片等图片宜用jpg格式（亦可粘贴到word格式中）。
5、施工安全保证措施
5.1施工机械安全措施
（1）钻机应放置平稳，安装后钻杆中心线的偏斜应小于全长的1%。
（2）钻孔中如遇卡钻，建议使用套管护壁加泥浆护壁。
（3）钻孔过程中遇有机架晃动、移动、偏斜应立即停钻。
（4）钻机作业中，施工人员必须佩戴安全帽。
（5）钻孔时，严禁用手清除螺旋片上的泥土。
5.2施工用电安全措施
（1）检修设备须切断电源，停电后方能进行维修。
（2）电气设备的金属外壳应采用接地或接零保护。
（3）电线电缆不准拖地敷设，施工现场临时用电必须符合建设部临时用电安全技术规范（JGJ46-2005）。
（4）各种电闸箱内，应保持清洁，不得存放任何东西，并配备安全锁。工作完毕后，应切断电源，锁好电闸箱。
并做好定期检查工作，确保施工用电的安全。
6、 绿色施工措施
本施工现场需注意施工可能对环境造成的不良影响，控制施工噪声，控制扬尘。控制扬尘、噪音措施见下表。
第 5 页 共 5 页 表7.2-1
环境控制方案 职工随处乱扔的废物，生活垃圾，材料堆放混乱。 1、施工现场干净整洁。
2、施工场地材料堆放整齐。
3、上级部门检查验收达标。
1.严禁职工随处乱扔废物，定期打扫环境卫生，灭蝇灭蚊。
2.生活区内垃圾一律装塑料袋扎紧闭严，并集中堆放在定期清理的封闭式垃圾箱果。
3.定期把生活垃圾装运到业主指定场所。 每天派人进行施工现场清理打扫，并配专人员对施工环境控制措施实施监督管理，施工环境达到各方要求。
其它技术保证措施
（1）所有设备均需检测合格；
（2）操作人员需有相关经验，经过相关培训合格后方可上岗。
（3）现场负责人应及时、准确、完整记录现场情况，及时传送公司实验室人员。
交底人：
接收人：
复核人：
时 间：
