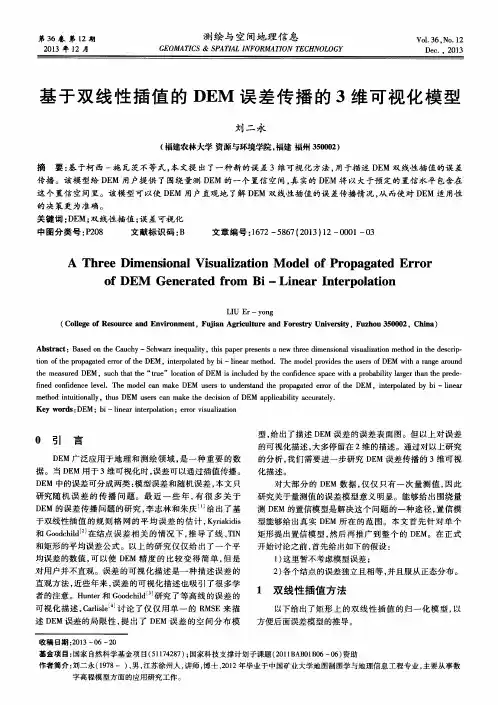

基于双线性插值的ＤＥＭ误差传播的３维可视化模型
刘二永
（福建农林大学资源与环境学院，福建福州３５０００２）
摘 要：基于柯西一施瓦茨不等式，本文提出了一种新的误差３维可视化方法，用于描述ＤＥＭ双线性插值的误差
传播。该模型给ＤＥＭ用户提供了围绕量测ＤＥＭ的一个置信空间，真实的ＤＥＭ将以大于预定的置信水平包含在
这个置信空间里。该模型可以使ＤＥＭ用户直观地了解ＤＥＭ双线性插值的误差传播情况，从而使对ＤＥＭ适用性
的决策更为准确。
关键词：ＤＥＭ；双线性插值；误差可视化
中图分类号：Ｐ２０８ 文献标识码：Ｂ 文章编号：１６７２—５８６７（２０１３）１２—０００１—０３
Ａ Ｔｈｒｅｅ Ｄｉｍｅｎｓｉｏｎａｌ Ｖｉｓｕａｌｉｚａｔｉｏｎ Ｍｏｄｅｌ ｏｆ Ｐｒｏｐａｇａｔｅｄ Ｅｒｒｏｒ
ｏｆ ＤＥＭ Ｇｅｎｅｒａｔｅｄ ｆｒｏｍ Ｂｉ・－－Ｌｉｎｅａｒ Ｉｎｔｅｒｐｏｌａｔｉｏｎ
ＬＩＵ Ｅｒ—ｙｏｎｇ
（Ｃｏｌｌｅｇｅ ｏｆ Ｒｅｓｏｕｒｃｅ ａｎｄ Ｅｎｖｉｒｏｎｍｅｎｔ，Ｆｕｊｉａｎ Ａｇｒｉｃｕｌｔｕｒｅ ａｎｄ Ｆｏｒｅｓｔｒｙ Ｕｎｉｖｅｒｓｉｔｙ，Ｆｕｚｈｏｕ ３５０００２，Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ：Ｂａｓｅｄ ｏｎ ｔｈｅ Ｃａｕｃｈｙ—Ｓｃｈｗａｒｚ ｉｎｅｑｕａｌｉｔｙ，ｔｈｉｓ ｐａｐｅｒ ｐｒｅｓｅｎｔｓ ａ ｎｅｗ ｔｈｒｅｅ ｄｉｍｅｎｓｉｏｎａｌ ｖｉｓｕａｌｉｚａｔｉｏｎ ｍｅｔｈｏｄ ｉｎ ｔｈｅ ｄｅｓｅｒｉｐ—
ｔｉｏｎ ｏｆ ｔｈｅ ｐｒｏｐａｇａｔｅｄ ｅｒｒｏｒ ｏｆ ｔｈｅ ＤＥＭ，ｉｎｔｅｒｐｏｌａｔｅｄ ｂｙ ｂｉ—ｌｉｎｅａｒ ｍｅｔｈｏｄ．Ｔｈｅ ｍｏｄｅｌ ｐｒｏｖｉｄｅｓ ｔｈｅ ｕｓｅｒｓ ｏｆ ＤＥＭ ｗｉｔｈ ａ ｒａｎｇｅ ａｒｏｕｎｄ ｔｈｅ ｍｅａｓｕｒｅｄ ＤＥＭ，ｓｕｃｈ ｔｈａｔ ｔｈｅ“ｔｒｕｅ”ｌｏｃａｔｉｏｎ ｏｆ ＤＥＭ ｉｓ ｉｎｃｌｕｄｅｄ ｂｙ ｔｈｅ ｃｏｎｆｉｄｅｎｃｅ ｓｐａｃｅ ｗｉｔｈ ａ ｐｒｏｂａｂｉｌｉｔｙ ｌａｒｇｅｒ ｔｈａｎ ｔｈｅ ｐｒｅｄｅ— ｆｉｎｅｄ ｃｏｎｆｉｄｅｎｃｅ ｌｅｖｅ１．Ｔｈｅ ｍｏｄｅｌ ｃａｎ ｍａｋｅ ＤＥＭ ｕｓｅｒｓ ｔｏ ｕｎｄｅｒｓｔａｎｄ ｔｈｅ ｐｒｏｐａｇａｔｅｄ ｅｌＴｏｒ ｏｆ ｔｈｅ ＤＥＭ．ｉｎｔｅｒｐｏｌａｔｅｄ ｂｙ ｂｉ—ｌｉｎｅａｒ
第２７卷第２期 ２０１３年３月 山东理工大学学报（自然科学版） Ｊｏｕｒｎａｌ ｏｆ Ｓｈａｎｄｏｎｇ Ｕｎｉｖｅｒｓｉｔｙ ｏｆ Ｔｅｃｈｎｏｌｏｇｙ（Ｎａｔｕｒａｌ Ｓｃｉｅｎｃｅ Ｅｄｉｔｉｏｎ） Ｖｏ１．２７ ＮＯ．２ Ｍａｒ．２Ｏ１３
文章编号：１６７２—６１９７（２０１３）０２—００２６—０３

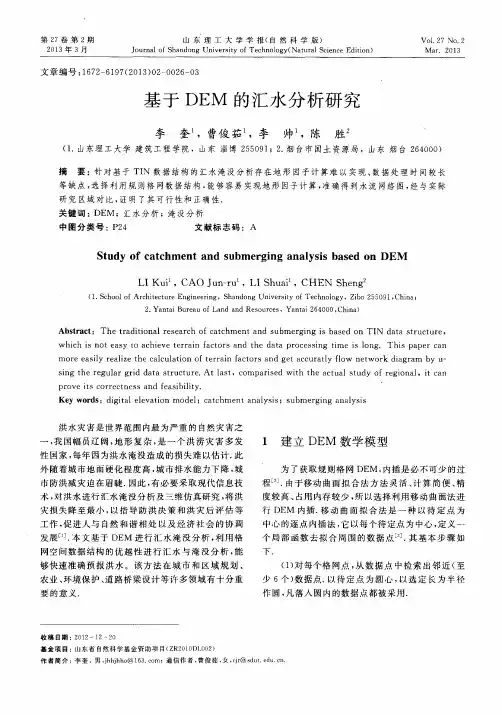

基于ＤＥＭ的汇水分析研究
李 奎 ，曹俊茹 ，李 帅 ，陈 胜。
（１．山东理工大学建筑工程学院，山东淄博２５５０９１；２．烟台市国土资源局，山东烟台２６４０００）
摘 要：针对基于ＴＩＮ数据结构的汇水淹没分析存在地形因子计算难以实现、数据处理时间较长 等缺点，选择利用规则格网数据结构，能够容易实现地形因子计算，准确得到水流网络图，经与实际
研究区域对比，证明了其可行性和正确性．
关键词：ＤＥＭ；汇水分析；淹没分析 中图分类号：Ｐ２４ 文献标志码：Ａ
Ｓｔｕｄｙ ｏｆ ｃａｔｃｈｍｅｎｔ ａｎｄ ｓｕｂｍｅｒｇｉｎｇ ａｎａｌｙｓｉｓ ｂａｓｅｄ ｏｎ ＤＥＭ
ＬＩ Ｋｕｉ ，ＣＡＯ Ｊ ｕｎ—ｒｕ ，ＬＩ Ｓｈｕａｉ ，ＣＨＥＮ Ｓｈｅｎｇ
（１．Ｓｃｈｏｏｌ ｏｆ Ａｒｃｈｉｔｅｃｔｕｒｅ Ｅｎｇｉｎｅｅｒｉｎｇ，Ｓｈａｎｄｏｎｇ Ｕｎｉｖｅｒｓｉｔｙ ｏｆ Ｔｅｃｈｎｏｌｏｇｙ，Ｚｉｂｏ ２５５０９１，Ｃｈｉｎａ ２．Ｙａｎｔａｉ Ｂｕｒｅａｕ ｏｆ Ｌａｎｄ ａｎｄ Ｒｅｓｏｕｒｃｅｓ，Ｙａｎｔａｉ ２６４０００，Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ：Ｔｈｅ ｔｒａｄｉｔｉｏｎａｌ ｒｅｓｅａｒｃｈ ｏｆ ｃａｔｃｈｍｅｎｔ ａｎｄ ｓｕｂｍｅｒｇｉｎｇ ｉｓ ｂａｓｅｄ ｏｎ ＴＩＮ ｄａｔａ ｓｔｒｕｃｔｕｒｅ， ｗｈｉｃｈ Ｉ’Ｓ ｎｏｔ ｅａｓｙ ｔｏ ａｃｈｉｅｖｅ ｔｅｒｒａｉｎ ｆａｃｔｏｒｓ ａｎｄ ｔｈｅ ｄａｔａ ｐｒｏｃｅｓｓｉｎｇ ｔｉｍｅ ｉｓ ｌｏｎｇ．Ｔｈｉｓ ｐａｐｅｒ ｃａｎ
第３５卷第８期 ２０１２年８月 测绘与空间地理信息
ＧＥＯＭＡＴＩＣＳ＆ｓＰＡＴＩＡＬ ＩＮＦＯＲＭＡＴＩＯＮ ＴＥＣＨＮＯＬＯＧＹ Ｖ０１．３５．Ｎｏ．８ Ａｕｇ．，２０１２

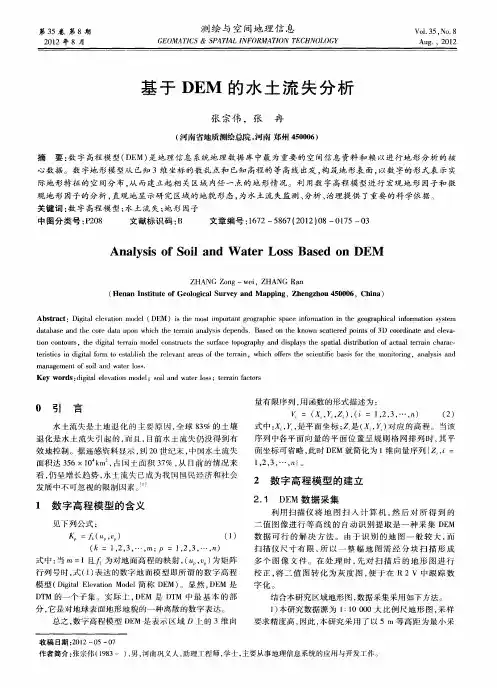

基于ＤＥＭ的水土流失分析
